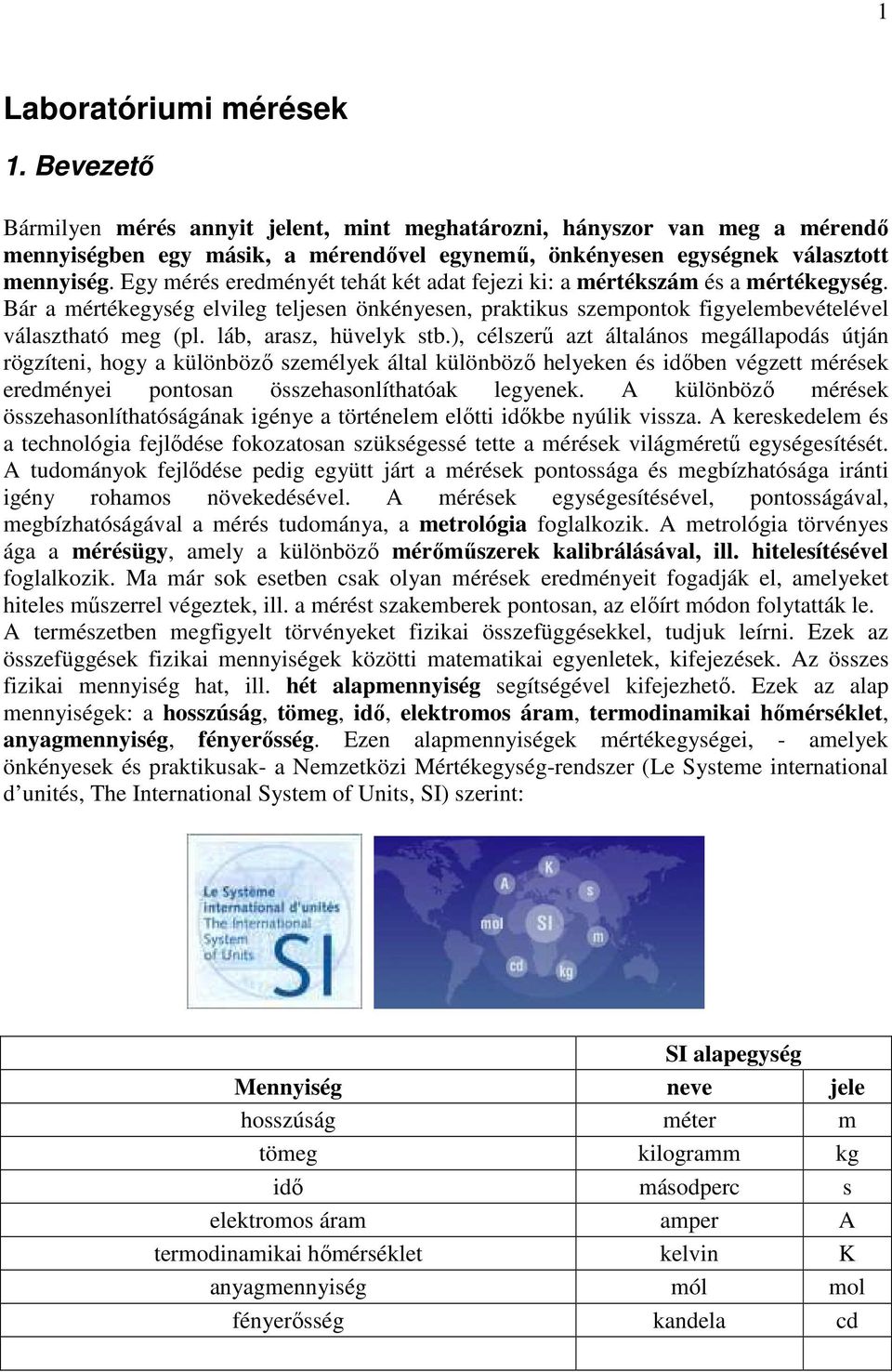

1 Laboratórum mérések. Bevezetı Bármlye mérés ayt jelet, mt meghatároz, háyszor va meg a méredı meységbe egy másk, a méredıvel egyemő, ökéyese egységek választott meység. Egy mérés eredméyét tehát két adat fejez k: a mértékszám és a mértékegység. Bár a mértékegység elvleg teljese ökéyese, praktkus szempotok fgyelembevételével választható meg (pl. láb, arasz, hüvelyk stb.), célszerő azt általáos megállapodás útjá rögzíte, hogy a külöbözı személyek által külöbözı helyeke és dıbe végzett mérések eredméye potosa összehasolíthatóak legyeek. A külöbözı mérések összehasolíthatóságáak géye a törtéelem elıtt dıkbe yúlk vssza. A kereskedelem és a techológa fejlıdése fokozatosa szükségessé tette a mérések vlágmérető egységesítését. A tudomáyok fejlıdése pedg együtt járt a mérések potossága és megbízhatósága rát géy rohamos övekedésével. A mérések egységesítésével, potosságával, megbízhatóságával a mérés tudomáya, a metrológa foglalkozk. A metrológa törvéyes ága a mérésügy, amely a külöbözı mérımőszerek kalbrálásával, ll. htelesítésével foglalkozk. Ma már sok esetbe csak olya mérések eredméyet fogadják el, amelyeket hteles mőszerrel végeztek, ll. a mérést szakemberek potosa, az elıírt módo folytatták le. A természetbe megfgyelt törvéyeket fzka összefüggésekkel, tudjuk leír. Ezek az összefüggések fzka meységek között matematka egyeletek, kfejezések. Az összes fzka meység hat, ll. hét alapmeység segítségével kfejezhetı. Ezek az alap meységek: a hosszúság, tömeg, dı, elektromos áram, termodamka hımérséklet, ayagmeység, féyerısség. Eze alapmeységek mértékegysége, - amelyek ökéyesek és praktkusak- a Nemzetköz Mértékegység-redszer (Le Systeme teratoal d utés, The Iteratoal System of Uts, SI) szert: SI alapegység Meység eve jele hosszúság méter m tömeg klogramm kg dı másodperc s elektromos áram amper A termodamka hımérséklet kelv K ayagmeység mól mol féyerısség kadela cd

2 Az összes több fzka meység a fet alapmeységekbıl származtatható. A mértékegységüket a defáló matematka összefüggés szert a fet alapegységekbıl kapjuk meg. A mérés lehet közvetle, amkor a méredı meységet közvetleül az egységgel hasolítjuk össze, ll. közvetett, amkor a meghatározadó fzka meységet több, közvetleül mérhetı meységbıl matematka összefüggéssel számítjuk k. Mdkét esetbe a mérések va hbája, azaz a meghatározott meység em a valód érték, haem egy attól eltérı érték lesz. Laboratórum gyakorlatoko külöbözı fzka meységeket határozuk meg vagy közvetle, vagy közvetett méréssel. Mdg meg kell határoz a mérés hbáját s. A mérésekrıl jegyzıköyvet kell készíte. A mérés eredméyeket szöveggel s értékel kell.. Mérés adatok és feldolgozásuk. Fzka meységek, jelölések Az alábbakba közölük éháy kfejezést, amelyeket mérésekkel kapcsolatba haszáluk. Fzka meység. A hozzá kapcsolódó fogalmak: eve, jele, mértékegysége, a mértékegység jele, dmezója. Mdezekbıl egyelet s írható, például a yomás eseté: eve yomás példa a jelölésére példa egyeletére jele p p 05 Pa F p A mértékegysége a mértékegység jele Pa paszkál [p] Pa N Pa m mérıszáma 05 {p} Pa 05 { p} Pa { F} { A} N m dmezója L - MT - dm p dm F LMT dm p dm A L L MT A jegyzıköyv számításokál felírjuk a kszámítadó meységre voatkozó kfejezést a fzka meységek betőjelével, majd behelyettesítjük a számértékeket a megfelelı mértékegységekkel együtt. A számításokat elvégezzük a számadatokkal és a mértékegységekkel, a végeredméyt számadattal és mértékegységgel adjuk meg. Statsztka (bometra) számításokál a mértékegység kírása áttekthetetleé tesz a számítást, ezért tt elegedı csak az eredméy mértékegységét feltütet. A táblázatok fejlécébe készítsük külö felratmezıt a mértékegység számára s. A dagramok tegelyfelratáak tartalmaza kell a fzka meység evét, jelét és mértékegységét vesszıvel elválasztva egymástól. Zárójelezést csak abba az esetbe haszáluk, ha a felratozás artmetka mőveletet tartalmaz. Például l (p Pa ) azt jelet, hogy em a yomás mérıszámát tütettük fel a tegelye, haem a Paszkálba mért mérıszám logartmusát. A mértékegység tört formájába s beírható, pl. l p Pa

3 Egység dmezójú meységek (például háyados) eseté fel kell tütet, hogy az, mbıl l származk. Például a relatív megyúlást ( ε ) a test hosszváltozásáak ( l ) és eredet l m hosszáak (l) háyadosából számítjuk, mértékegységét így jelölhetjük:. Például m kompoes részaráya elegybe, ha a meységét a tömegével határoztuk meg: m, m kg mértékegysége. kg A prefumot (tízes hatváyszorzót) mdg úgy haszáljuk, hogy a mérıszám és 000 közé essék. Például 0, V, feszültség helyett írjuk 450 µv-t. A 0,0 m magas folyadék oszlop helyett mm magas folyadék oszlop. A mérıszámot úgy tagoljuk sok mérıszám feltütetésekor, hogy a számjegyek hármas csoportokat alkossaak. Például az dı mértékegysége - szekudum ( s) - az zzó cézum atom által kbocsátott féyhullám peródusáak dıtartama. Néháy esetbe megadjuk a kfejezés agol evét s, mert a zsebszámológépek, vagy a számítógépes szoftverek gyakorta ezt haszálják.. Hbaszámítás Hbaszámítás. Összefoglaló eve azokak a megfgyelés és számítás eljárásokak, amelyek segítségével a mérés hbájáak agyságát képesek vagyuk megbecsül. A gyakorlatoko a szórást, az átlagot és az átlag szórását számítjuk k, haszáljuk még a relatív hbát, a hbaterjedés törvéyet és számítuk leárs regresszót. Átlag, szórás, átlag szórása Általába egy fzka meységet em elég egyszer megmér, mert ugyaaak a meységek többször egymásutá törtéı mérésekor egymástól kssé külöbözı értékeket kapuk. A mérés potossága függ egyrészt a mérı eszköz érzékeységétıl, másrészt a mérést végzı személy potosságától. Tegyük fel, hogy egy méredı meység valód értéke 0, ezt az értéket em smerjük. Ha több mérést végzük, akkor kapjuk az,,,, értékeket; a mérések száma. A mért értékek az 0 körül helyezkedek el; leszek aál ksebb és aál agyobb értékek. Ezek számta közepe Ez a mérés sorozat átlaga, amely az 0 valód értéket közelít. Az átlag eltérését az 0 valód értéktıl torzításak evezzük. A számegyeese ábrázolva.

4 4 Hogy az egyes értékek mlye "közel" helyezkedek el az köryéké, arról a tapasztalat szórás ad felvlágosítást. Értékét mdg poztívak tektjük: σ ( ) ( ) Eek a számak a égyzete a szóráségyzet, gyakorta hvatkozak rá. Ha több mérés sorozatot végzük, akkor az egyes mérések sorá kapott átlagok redre az,,,. értékek. Ezek egyke sem adja meg potosa az 0 értékét. Hogy meyre szórak a valód érték körül az egyes átlagok, azt az átlag szórása adja meg. Ez a szám egybe kfejez azt s, hogy mél több mérést végzük, aál megbízhatóbb eredméyhez jutuk, a eve: az átlag tapasztalat szórása: ( ) σ. ( ) Általába egy mérés sorozat eredméyét ± σ formába adjuk meg, azaz, az átlag plusz-míusz az átlag szórása. A középérték és a szórás mértékegysége azoos. Zsebszámológépeke a statsztka üzemmódba az értékek bevtele utá egy gombyomásra megkaphatjuk az átlagot, a szórást és az átlag tapasztalat szórását. Ha feltételezzük, hogy a mért értékek eloszlása ormál eloszlást követ, akkor a mért értékek 68,7 %-a a ( σ, + σ ) tartomáyba esk. A tapasztalat szórás értékét arra haszáljuk fel, hogy ez legye a mérés bzoytalaság lehetı legjobb becslése. Hbaterjedés Sokszor elıfordul, hogy több meységet mérük, és ezekbıl számítuk egy másk meységet. Például, sőrőséget ( ρ ) em tuduk mér, de tuduk mér tömeget ( m ) és m térfogatot ( V ), majd ezekbıl számítjuk a sőrőséget: ρ. Kérdés lyekor, hogya V határozható meg a sőrőség hbája ( ρ) a tömegmérés és a térfogatmérés hbájából, m és V -bıl. ( ) ( )

5 5 Ábrázoljuk a ρ -t az m és a V függvéyébe (. és. ábra). Elıször a tömeg függvéyébe ábrázoljuk a sőrőséget, lyekor a térfogatot álladóak tektjük. A ρ ( m) függvéy képe egy, az orgóból kduló egyees, amelyek külöbözı lehet a meredeksége az /V értékétıl függıe. Ha például az m mért értéke az ábrá feltütetett m -él va, akkor az ( m σ ; m + σ ) tervallum mutatja a tömeg értékébe a bzoytalaságot. Ezt átvetítve a függıleges tegelyre megkapjuk a sőrőség hbáját. Látható az. ábrá, hogy a sőrőségbe aál agyobb a hba, mél agyobb az egyees meredeksége. Ezért ésszerőek tők, hogy a tömegmérés hbáját megszorozzuk az egyees meredekségével, és így megkapjuk a sőrőség hbájáak azt a részét, amelyet a tömegmérés hbája okoz. Egy görbe meredeksége mdg a görbe dfferecálháyadosával adható meg. Egyees esetébe a meredekség álladó, a példákba /V. Tehát a sőrőségek a tömegmérés hbájából származó hbáját a következıképpe kapjuk meg: ρ m m, V ahol a m a tömegmérés hbája, amely az ábra alapjá σ. 6 A sőrőség a tömeg függvéyébe 4 sőrőség, g/cm sőrőség hbája a tömeg és hhája m-σ m m+σ tömeg, g. ábra A számított sőrőség hbája hogya függ a tömegmérés hbájától 6 A sőrőség a térfogat függvéyébe 5 sőrőség hbája Sőrőség, g/cm 4 a térfogat és hbája 0 V-σ V V+σ V-σ V V+σ térfogat, cm. ábra A számított sőrőség hbája hogya függ a térfogatmérés hbájától

6 6 Most vzsgáljuk meg, mlye hbát ad a sőrőségbe a térfogatméréssel elkövetett hba. Ehhez készítsük el a térfogat sőrőség grafkot (. ábra), mközbe a tömeget álladóak tektjük. Az ábrá két külöbözı V értéket és a hozzátartozó ( V σ ; V + σ ) tervallumot tütettük fel. A térfogatmérés okozta bzoytalaságot átvetítve a függıleges tegelyre, kapjuk a sőrőség hbáját. Itt s megfgyelhetı, hogy a sőrőségbe a hba agysága a görbe meredekségétıl függ, agyobb meredekséghez agyobb hba tartozk. A ρ ( V ) függvéy meredeksége változk, maga s függvéy. Ezt a függvéyt evezk a dfferecálháyados függvéyek (dervált függvéy). A ρ m függvéy dfferecálháyadosa a V-szert: V m. (Eek a meghatározását hamarosa megtaulják matematkába). Tehát a V térfogatmérésbıl származó sőrőség hba: ρ V m V, V ahol a V a térfogat mérés hbája, amely az ábra alapjá σ. A sőrőség teljes hbája: ρ m + m V V V Ez a képlet mutatja, ha a tömegmérés hbája ı, akkor a sőrőség hbája s ı, ha a térfogatmérés hbája ı, akkor a egatív elıjel matt a sőrőség hbája csökke. Elıfordulhat, hogy a egatív elıjelő tag abszolút értéke agyobb, mt a poztív elıjelő tag abszolút értéke, és ekkor a sőrőség hbája egatív lesz. Ez eheze értelmezhetı, ezért bevezettek egy másk hba fogalmat s: a felülrıl becsült mamáls hbát, amelyet a fet két hba összetevı égyzetösszegébıl vot égyzetgyökkel kaphatuk meg: ρ m + m V. V V Általáosa, ha f(,y) olya fzka meység, amelyet az és y mért meységekbıl határozuk meg, akkor az f hbája: f f y álladó f + y álladó f f Itt a, ll. a az f(,y) függvéy ú. parcáls dfferecálháyadosa az y álladó y álladó, ll. az y változók szert. A parcáls dfferecálás azt jelet, hogy ha valamely függvéy több változótól függ, akkor csak az egyk változója szert görbe meredekséget határozzuk meg, a több változót álladó értéke tartjuk. y. Regresszó számítás Ha két fzka meység, és y között függvéykapcsolatot vzsgáljuk, akkor haszáljuk a regresszó számítást. Ismerjük (vagy mérjük) az,,, értékeket és az egyes értékekhez tartozó y, y, y, y értékeket. Ábrázoljuk az függvéyébe az y-t, és keressük a

7 7 közöttük levı függvéyt. A mérés gyakorlatoko csak elsı fokú függvéykapcsolatokat vzsgáluk. Késıbb taulmáyakba más függvéyekkel s megsmerkedek.. ábra. Leárs regresszó Tételezzük fel, hogy az és y meységek között leárs az összefüggés, és a potokat legjobba közelítı egyees az yy 0 +a. Keressük az egyees a és y 0 paraméteréek az értékét. Szélsıérték számítással megadható, hogy az egyees meredeksége, az a értéke: y y a Az egyees tegelymetszete pedg a következı összefüggéssel számítható: y y0 a, ahol a a fet kfejezés. A zsebszámológépek többsége tud kétváltozós statsztka számításokat, lletve regresszó számítást s. Ilye gépekél elég csak az (,y ) potpárokat bev a gépbe és egy-egy gombyomással megkapjuk y 0, ll. a értékét. A fzkába ügyelük kell arra, hogy a számokhoz mértékegység s tartozk. Például a tegelymetszet mértékegysége azoos a függı változó mértékegységével, az a meredekség, pedg a függı és függetle változó mértékegységéek háyadosát vsel. Hogy a mért potok meyre jól lleszkedek a számított egyeesre, azaz meyre valóba leárs összefüggés áll fe a két meység között, arra az ú. regresszós együttható értéke ad választ. Ha a regresszós együttható (r) értéke majdem, akkor jó az lleszkedés valóba leárs a két meység között a kapcsolat, ha r értéke sokkal ksebb, mt, akkor rossz az lleszkedés lyekor azt modjuk, hogy a két meység között cs matematka összefüggés. r értékét úgy kapjuk meg, hogy az a értéket megszorozzuk aak a regresszós egyeesek a meredekségével, amelyet úgy kapuk, hogy az meység függvéyébe ábrázoljuk az y meységeket, és így llesztük regresszós egyeest a mért, potokra. Ez a meredekség a :

8 8 A korrelácós együttható: r, aa a, y y y y (szokás ρ, ró betővel s jelöl). Mérés jegyzıköyv elkészítés módja és értékelése A mérésekrıl a jegyzıköyvet kell készíte. Az egyes jegyzıköyveket egy A4 mérető főzött kockás füzetbe kell ír. A füzet címkéjé szerepelje a mérést végzı hallgató eve, Neptu-kódja, csoportszáma és a laborgyakorlat apja és deje (pl. hétfı 4-6 óra). A mérés gyakorlatokra ottho fel kell készül. A felkészüléshez elsısorba a Laborgyakorlatok 0 oktatás segédlet haszálható, eze kívül még öállóa győjtött elmélet ayag s szerepelhet a jegyzıköyvbe. Egy-egy laboratórum gyakorlato egy-egy fzka meység mérésére kerül sor. Az ottho felkészülés sorá a jegyzıköyvbe egy kb. egyoldalas elmélet összefoglalót kell készíte, amelybe szerepele kell a méredı meység defícójáak, mértékegységéek, a mérés alapját jeletı fzka összefüggésekek, törvéyszerőségekek, képletekek és a mérés összeállítás vázlatos ábrájáak. A szövegeket és a képleteket tollal kell ír, az ábrákat ceruzával kell megrajzol. A gyakorlato kell a jegyzıköyvbe feltütet a mérés eszközöket, lletve rövde leír a mérés meetét. A mérés adatokat táblázatba kell feltütet. A táblázatba a táblázat fejlécébe kerüljö a fzka meység megevezése, jele és mértékegysége. A táblázat soraba a mért értékeket írjuk mértékegység élkül. Általába egy meységet többször megmérük és az egyes értékek átlagát, ll. szórását számoljuk. Az átlag értékkel számoluk tovább, ha szükséges. A mérés adatokat követk az adatokkal törtéı számítások. A jegyzıköyvbe a számításokhoz haszált képleteket fel kell tütet. A képletbe be kell ír a mért adatokat: md a mérıszámot, md a mértékegységet. A számítások elvégzéséél ügyel kell a mértékegységek helyes haszálatára, átszámítására. A végeredméy megadásakor a számérték mellett a mértékegységet s fel kell tütet. Sokszor szükség va grafkook készítésére s. A grafkookat ceruzával, voalzóval mmpapíro kell elkészíte. A tegelyeke fel kell tütet a fzka meység evét, vesszıvel elválasztva a mértékegységét. A tegelyek végé yíllal jelöljük a meység övekedéséek ráyát. A vízsztes tegelyre kerül a függetle változó, a függıleges tegelyre a függı változó. Függetle változó az a fzka meység, amelyek a függvéyébe vzsgáljuk egy másk fzka meység változását. A függetle változó lehet például a kocetrácó, vagy a hımérséklet, a függı változó pedg a sőrőség, vagy az elleállás. A függetle és függı változó között elmélet összefüggés általába smert. A mért potokra ezért függvéyt tuduk lleszte az elmélet összefüggések megfelelıe. A gyakorlatoko általába csak olya összefüggéseket vzsgáluk a két változó között, amelyek leársak. A mért potokra ezért általába egyeest kell lleszte. A legjobba lleszkedı egyees egyeletét potosa meg kell határoz a regresszó számítással. A számításokkal, ll. a grafkus kértékeléssel kapott adatok alapjá, a jegyzıköyv végé szövegese s értékel kell a kapott eredméyeket. A jegyzıköyvek értékelése A jegyzıköyvre összese 6 pot szerezhetı:

9 9 Ottho felkészülés: elmélet összefüggések, defícók, mértékegységek pot vázlatos ábrák a mérés összeállításról pot Mérés meetéek leírása 0,5 pot Mérés eszközök felsorolása 0,5 pot Mérés adatok táblázatba foglalása pot Számítások 4 pot Grafkook 4 pot Eredméyek értékelése pot A gyakorlat sorá elleırzzük a jegyzıköyv ottho felkészülés részét. Ha kevés összefüggés szerepel, vagy háyzk az ábra, akkor pot levoás, ha kevés összefüggés szerepel és cs mérés összeállításról ábra, akkor pot levoás, ha cs ottho felkészülés pot levoás..4 Haszos megjegyzések Hbaszámításba haszált fogalmak elevezése Néháy esetbe megadjuk a kfejezés agol evét s, mert zsebszámológépek, vagy számítógépes szoftverek gyakorta ezt haszálják. Mérhetı meység. Lehet egy tárgy valamely fzka jellemzıje, de lehet elvot fzka meység s (például vszkoztás). Valód érték. A valód érték semmlye méréssel em határozható meg potosa. Azoba godos mérés eljárással megközelíthetı, vagy megbecsülhetı. Kovecoáls valód érték. Ez sem határozható meg potosa, de emzetköz egyezméyek szert értékével számoluk. Például egységy (egy móly) ayagmeységő vegyületbe 6, darab molekula va (Avogadro-szám). Helyes érték. A mérés eredméyek halmazából képezzük; általába azok átlaga, amelyet a feltárt redszeres hba értékével helyesbítettük. Redszeres hba. A redszeres hba következetese mde mérés eredméyt azoos mértékbe torzít. A redszeres hbát általába meg tudjuk határoz, és az eredméyt képesek vagyuk korrgál. Erre példákat s mutatuk. Véletle hba. A véletle hbáak sem agysága, sem elıjele em határozható meg. Ha a mérést többször s elvégezzük (megsmételjük), bztoságosabb becslést kapuk az eredméyre. Potosság (accuracy). Megadja, hogy a mérés eredméy meyre va közel a valód értékhez. Mt említettük, a valód érték em smerhetı meg. Precztás (precso). Megadja, hogy a mérés eredméyt mekkora mérés bzoytalasággal smertük meg. Nagyságát általába az eredméyek szórása alapjá becsüljük. Hba (error of measuremet). A mérés hba egyelı a mérés eredméy míusz a valód érték. A valód értéket természetese em smerjük. Ezért a hba becslését javasoljuk úgy számíta, hogy a mérés eredméybıl a helyes értéket (például az átlagot) vojuk k. Eek értelmébe poztív a hba, ha a mérés eredméy agyobb, mt a helyes érték. Relatív hba (relatve error). A relatív hba értékét megkapjuk, ha a mérés hba értékét elosztjuk a valód értékkel (eek háyába a helyes értékkel).

10 0 Mérés bzoytalaság (ucertaty of measuremet). Kfejez azt, hogy a mérés eredméy körül mlye értékkészlető tartomáyba feltételezhetjük aak elıfordulását. Az elsıéves mérésekél megelégszük azzal, hogy a mérés bzoytalaságot a szórás alapjá becsüljük meg. Nagyo egyszerőe fogalmazva: az átlag körül szórást tektjük mérés bzoytalaságak. Mutatós mőszerekél a mérés bzoytalaság becslésére ha erre más eszköz em áll redelkezésükre felhaszálhatjuk a mőszer skálaosztásáak értékét (amelyél ksebb változás kjelzésére a mőszer em képes). Átlag (számta középérték, average). Kszámításához összegezzük valamey mérés eredméyt, és ezt az összeget elosztjuk a mérések számával (). Szórás (tapasztalat szórás, epermetal stadard devato). Kfejez azt, hogy mlye tartomáyba szóródak a mérés eredméyek. Kszámításához em kell feltételezük, hogy mlye típusú az adatok szóródása. Számításához fel kell haszáluk az átlagot. Ez a magyarázata aak, hogy a evezıbe a kísérletek számáál eggyel ksebb szám áll. Ez a szabadság fok (-). s ( ) Az átlag tapasztalat szórása (epermetal stadard devato of the mea). Az átlag eloszlását jellemzı szórás becslése. Aak kfejezésére haszáljuk, hogy meél több mérést végeztük, aál megbízhatóbb az átlag becslése: ( ) s σ ( ) Ez a statsztka mérıszám két eltérı értelembe s haszálatos. Ha több mérés sorozatot végzük, akkor az egyes sorozatokba kapott átlagok a valód érték körül szórak. Korábba több átlagra hvatkoztuk; ezt a bometrába haszálják. De haszáljuk abba az értelembe s, hogy mél több mérést végzük, aál megbízhatóbb az átlag becslése. Az átlag tapasztalat szórásáak egyetle adathalmazra kell voatkoza. Ez azt jelet, hogy azoos adathalmazból külöféle módszerekkel ragadhatuk k részhalmazokat. Ezek átlagáak elvleg azoosak kellee lee, de külöféle okokból azok mégs gadozak az egész halmaz átlaga körül. Szokásos, de em szabályos rá hvatkoz az átlag középhbája (stadard error, SE) éve. Redszeres hba becslésére példák A redszeres hba becslésére külöféle eljárások haszálhatóak. Bemutatuk éháy példát arra az esetre, ha smerjük az okokat, amelyek matt torzított mérés eredméyeket kapuk; és ezt méréssel, vagy számítással meg s tudjuk határoz. Az elsı példákba bemutatjuk, mekkora hbát okozhat egy mérıszalag meghajlása (belógása), amelyet véges merevsége matt a saját súlya hoz létre. 4. ábra. Mérıszalag behajlása

11 A feladat: mérıszalaggal megmér két pot távolságát, amely várhatóa három méter. Az acél mérıszalag belógását m bető jelz (4. ábra). Geometra szempotból feltételezzük, hogy a mérıszalag körvoalba hajlk meg. A húr hossza ekkor a méredı távolságot képvsel, a mérıszalagot pedg a körív hossza. Ha a kör sugara 0 méter a méredı távolság (a húr) húr m r r 0 0 méter, akkor az m belógás Ptagorasz tételébıl: húr α,5 0,0569 m. A hozzá tartozó szög feléek szusza s 0, rad, (4,0 r 0 fok). A teljes szög eek kétszerese; 0,504 rad, ebbıl az ívhossz ív α r 0,504 0,008méter. Az ívhossz és a húr külöbsége,008 m - m 0,008 m. A mérıszalag tehát ezeket a távolságokat következetese,8 mm-rel hosszabbak mér. 5. ábra. Ajtóyílás mérése A következı ábrával (5.ábra) szemléltetjük a redszeres hbát és a korrekcó egy lehetıségét. Egy ajtóyílás függıleges méretét kellee megmérük. Az ajtóyílásba egy kemelkedı darab gátolja a mérés szabad elvégzését. Ezért kjelöltük a küszöbö egy jól rögzíthetı részt, és aak magasságát mérjük meg a szemöldökfához képest. Mekkora hbát követük el? Az ábrá a az ajtóyílás mérete, k a küszöb széle, m az akadálytalaul mérhetı távolság a szemöldökfa és a küszöb között. Legye a, m, k 0, m. Az a és m által bezárt szög ayra kcs, hogy em s ábrázolható. Értéke: k 0, α arc tg arc tg arc tg0,0975 5,fok 0,0947rad. Az m mérhetı a, magasság számítását végezzük ezért kább Püthagorasz tétele alapjá: m a + k, + 0,,4. Ha tehát ferdé mérjük az ajtóyílás méretét, akkor mde mérésükél 4 mm-t tévedük. Ezért valamey eredméybıl le kell vouk 4 mm-t. Regresszós együtthatók kszámítása másképpe A regresszós együtthatók: A fetekbe a regresszós egyees meredekségét, a-t és a tegelymetszet tagját, következı összefüggésekkel számítottuk k: yo -t a

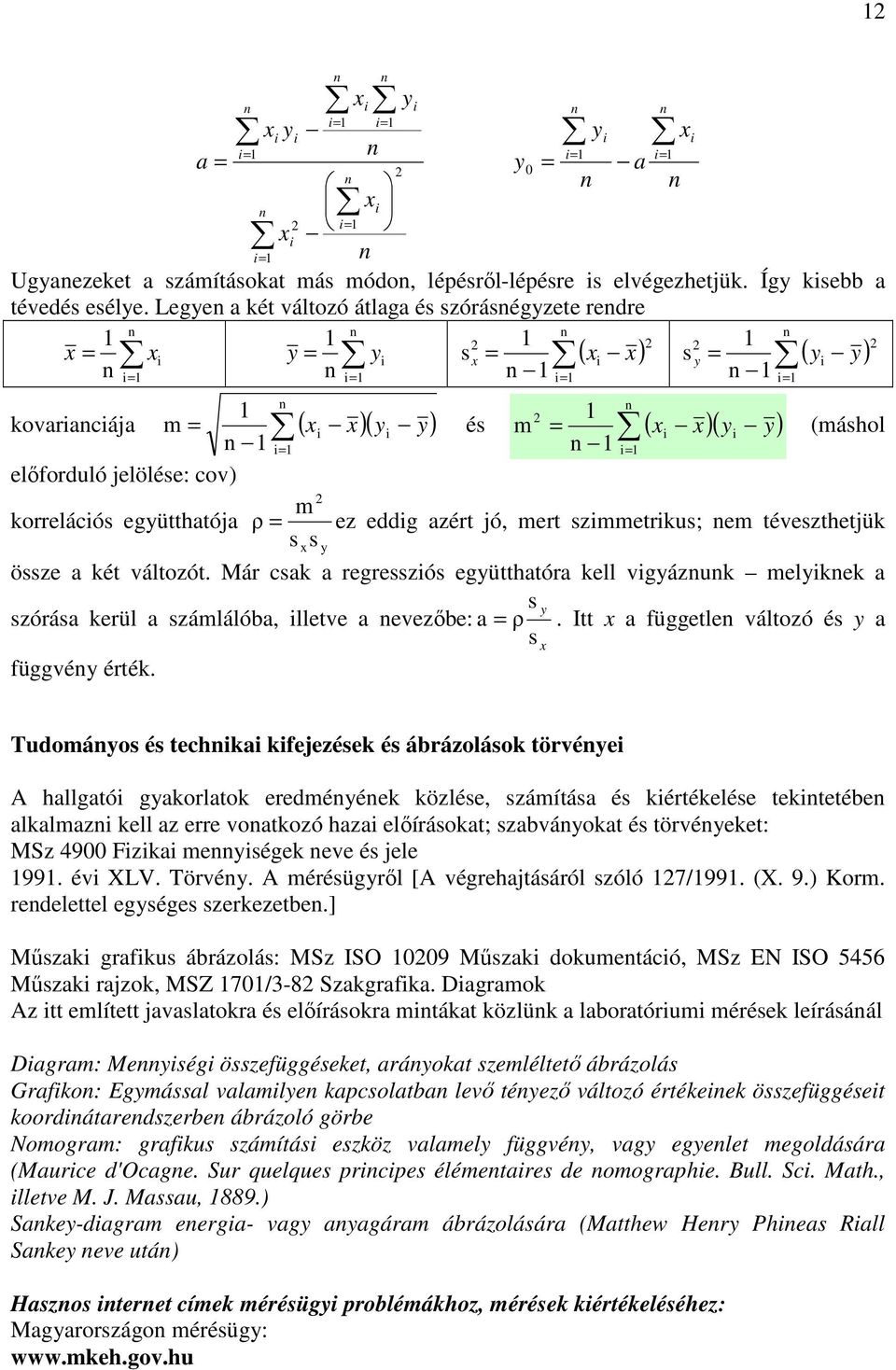

12 y y a a y y 0 Ugyaezeket a számításokat más módo, lépésrıl-lépésre s elvégezhetjük. Így ksebb a tévedés esélye. Legye a két változó átlaga és szóráségyzete redre y y ( ) s ( ) s y y y kovaracája ( )( ) y y m és ( )( ) y y m (máshol elıforduló jelölése: cov) korrelácós együtthatója y s s m ρ ez eddg azért jó, mert szmmetrkus; em téveszthetjük össze a két változót. Már csak a regresszós együtthatóra kell vgyázuk melykek a szórása kerül a számlálóba, lletve a evezıbe: y s s ρ a. Itt a függetle változó és y a függvéy érték. Tudomáyos és techka kfejezések és ábrázolások törvéye A hallgató gyakorlatok eredméyéek közlése, számítása és kértékelése tektetébe alkalmaz kell az erre voatkozó haza elıírásokat; szabváyokat és törvéyeket: MSz 4900 Fzka meységek eve és jele 99. év XLV. Törvéy. A mérésügyrıl [A végrehajtásáról szóló 7/99. (X. 9.) Korm. redelettel egységes szerkezetbe.] Mőszak grafkus ábrázolás: MSz ISO 009 Mőszak dokumetácó, MSz EN ISO 5456 Mőszak rajzok, MSZ 70/-8 Szakgrafka. Dagramok Az tt említett javaslatokra és elıírásokra mtákat közlük a laboratórum mérések leírásáál Dagram: Meység összefüggéseket, aráyokat szemléltetı ábrázolás Grafko: Egymással valamlye kapcsolatba levı téyezı változó értékeek összefüggéset koordátaredszerbe ábrázoló görbe Nomogram: grafkus számítás eszköz valamely függvéy, vagy egyelet megoldására (Maurce d'ocage. Sur quelques prcpes élémetares de omographe. Bull. Sc. Math., lletve M. J. Massau, 889.) Sakey-dagram eerga- vagy ayagáram ábrázolására (Matthew Hery Pheas Rall Sakey eve utá) Haszos teret címek mérésügy problémákhoz, mérések kértékeléséhez: Magyarországo mérésügy:

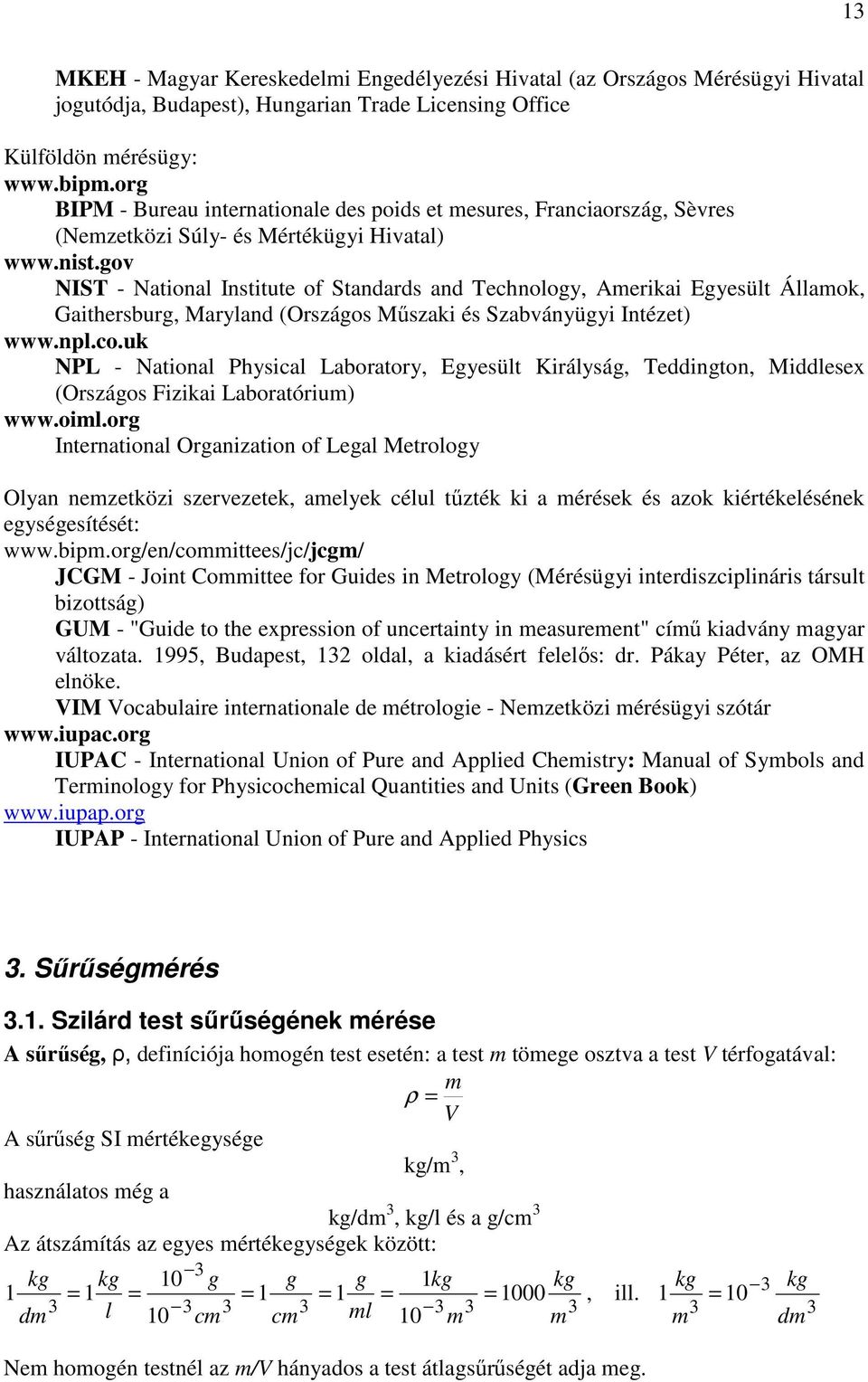

13 MKEH - Magyar Kereskedelm Egedélyezés Hvatal (az Országos Mérésügy Hvatal jogutódja, Budapest), Hugara Trade Lcesg Offce Külföldö mérésügy: BIPM - Bureau teratoale des pods et mesures, Fracaország, Sèvres (Nemzetköz Súly- és Mértékügy Hvatal) NIST - Natoal Isttute of Stadards ad Techology, Amerka Egyesült Államok, Gathersburg, Marylad (Országos Mőszak és Szabváyügy Itézet) NPL - Natoal Physcal Laboratory, Egyesült Krályság, Teddgto, Mddlese (Országos Fzka Laboratórum) Iteratoal Orgazato of Legal Metrology Olya emzetköz szervezetek, amelyek célul tőzték k a mérések és azok kértékeléséek egységesítését: JCGM - Jot Commttee for Gudes Metrology (Mérésügy terdszcplárs társult bzottság) GUM - "Gude to the epresso of ucertaty measuremet" címő kadváy magyar változata. 995, Budapest, oldal, a kadásért felelıs: dr. Pákay Péter, az OMH elöke. VIM Vocabulare teratoale de métrologe - Nemzetköz mérésügy szótár IUPAC - Iteratoal Uo of Pure ad Appled Chemstry: Maual of Symbols ad Termology for Physcochemcal Quattes ad Uts (Gree Book) IUPAP - Iteratoal Uo of Pure ad Appled Physcs. Sőrőségmérés.. Szlárd test sőrőségéek mérése A sőrőség, ρ, defícója homogé test eseté: a test m tömege osztva a test V térfogatával: m ρ V A sőrőség SI mértékegysége kg/m, haszálatos még a kg/dm, kg/l és a g/cm Az átszámítás az egyes mértékegységek között: kg dm kg l 0 g 0 cm g cm g ml kg kg 000, ll. 0 m m Nem homogé testél az m/v háyados a test átlagsőrőségét adja meg. kg kg 0 m dm

14 4 A sőrőség értéke függ a hımérséklettıl és a yomástól. Godos mérésekél mdg meg kell ad a hımérséklet és a yomás értékét. Ugyaakkor, ha smert ezek hatása, alkalmazhatuk hımérséklet, lletve yomás szert korrekcót s. Példák a sőrőség értékekre ormál yomáso (05 Pa) év sőrőség, kg/m levegı,98 ( 0 C) víz 999,868 ( 0 C) etl-alkohol 789 (8 C) feyıfa (8 C) üveg (8 C) réz 890 (8 C) alma (8 C) burgoya 50 (8 C) Sőrőség meghatározása tömeg és térfogat mérésével Bármlye ayagál alkalmazható módszer. Gázok és folyadékok eseté egy adott térfogatú edéy tömegét megmérjük ürese és megmérjük a méredı ayaggal teletöltve, ebbıl a két tömegbıl és az edéy térfogatából a keresett sőrőség meghatározható. A szabályos alakú szlárd testekél a térfogat számítható. A szabálytala alakú szlárd testekél a térfogat egyszerőe meghatározható vízkszorítás módszerével, ha a test ayaga em oldódk vízbe. Zöldségek és gyümölcsök sőrőségéek meghatározásához megmérjük a tömeget egy mérleggel. A térfogatot úgy mérjük meg, hogy egy beosztással ellátott mérıhegerbe adott jelg desztllált vzet ötük. A méredı sőrőségő ayagot belehelyezzük a mérıhegerbe és leolvassuk a vízszt emelkedését (6.ábra). 6. ábra Szlárd ayag térfogatmérése vízkszorítás módszerével A mérés meete Egy burgoya, vagy répaszelet m tömegét megmérjük táramérleggel, vagy dgtáls mérleggel. Ezutá vzet ötük egy 00 ml-s, vagy 50 ml-s mérıhegerbe. Leolvassuk a vízszt értékét. Beletesszük a vízbe a szeletet, és újra leolvassuk a vízszt értékét. A két vízszt között térfogat a méredı szelet V térfogata. A tömeg és térfogat háyadosa adja a sőrőséget. Többször (legalább háromszor) mérjük meg egyetle szelet térfogatát, ll. tömegét. A térfogat háromszor méréséhez mdg újra töltjük a mérıhegert vízzel, leolvassuk a vízsztet, és a szelet behelyezésével megállapítjuk az új vízszt értéket. A három () mérésbıl elıször kszámítjuk a térfogat és a tömeg átlagértékét, szórását és az átlagok szórását: V + V + V m + m + m V m

15 5 σ σ V V ( V V ) ( V V ) ( ) σ σ m m ( m m) ( m m) ( ) m Majd megadjuk a szelet sőrőségét a ρ háyadossal. V Ezutá meghatározzuk a szelet sőrőségéek hbáját - a hbaterjedés törvéye alapjá: ρ m + m V, V V ll. ρ V σ m + m V a m σ m és V σv felhaszálásával. A három térfogat és a három tömeg értékbıl számíthatuk három sőrőség értéket. Ezek átlag értékét érdemes összehasolíta az átlag tömeg és az átlag térfogat háyadosával. σ V m ρ, V ρ m V m ρ és V ρ ρ + ρ + ρ ρ? ρ Vajo mlye jel áll az átlag sőrőség és az átlagokból számított sőrőség között? A három sőrőségbıl kszámítjuk az átlagot, a szórását és összehasolítjuk a sőrőség szórását a hbaterjedés alapjá számolt sőrőség hbával! σ ρ ( ρ ρ) ρ?σ ρ A kérdıjel helyére írjuk be a megfelelı jelet. Feladatok A kadott zöldség vagy gyümölcs sőrőségéek meghatározása tömeg és térfogat mérésével. Háromszor mérjük meg a szelet tömegét és térfogatát. Határozzuk meg az átlagokat, a szórásokat és az átlagok szórásat! Számítsuk k a sőrőséget a tömeg és térfogat átlagából, adjuk meg a sőrőség hbáját a hbaterjedés törvéye alapjá!

16 6 Számítsuk három sőrőséget a három térfogat és három tömeg értékkel, majd számítsuk k az átlag sőrőséget és a sőrőség szórását! Hasolítsuk össze a kétféle módo számított sőrőséget! Hasolítsuk össze a sőrőség hbáját a sőrőség szórásával! Javasolt táblázatok a mérés adatok feltütetéséhez: Tömeg m, g m, g σ m, g σ, g m Térfogat V, ml V, ml σ V, ml σ V, ml m ρ, g/ml ρ, g/ml V Sőrőség m ρ, g/ml ρ, g/ml σ ρ, g/ml σ ρ, g/ml V Sőrőség meghatározása Archmédesz törvéye alapjá Egy szabálytala alakú test V térfogatáak és ρ sőrőségéek meghatározásakor eljárhatuk a következıképpe: a testet egy ρ ρ sőrőségő folyadékba merítve a test megtartásához szükséges erı Ft, egy ρ ρ sőrőségő folyadékba, pedg Ft (7. ábra). 7. ábra. Úszó test egyesúlya

17 7 Md a két folyadékba a súlyerı egyesúlyt tart a felhajtó erı (F fel ) és a tartó erı (F t ) összegével: G F fel + Ft és G F fel + Ft. Felhaszálva, hogy a felhajtó erı mdkét esetbe a kszorított folyadék súlyával egyelı: F fel Vg és Vg. ρ F fel ρ Beírva a felhajtó erık kfejezését a fet összefüggésekbe, kapjuk, hogy: G ρ Vg + Ft és G ρ Vg + Ft. Mvel a baloldalak megegyezek, ezért a jobb oldalak s egyelık egymással: ρ Vg + Ft ρ Vg + Ft. Ebbıl az egyeletbıl V-t kfejezve: Ft Ft V. ( ρ ρ )g Tehát smerve a két sőrőséget és mérve a két tartó erıt, a szlárd test térfogata meghatározható. Ha a test súlyát, G-t a térfogatával (V), sőrőségével ( ρ) és a ehézség gyorsulással (g) írjuk fel: ρ Vg ρvg + Ft és ρ Vg ρ Vg + Ft. Md a két összefüggésbıl kfejezzük a V-t, egyelıvé tesszük a két kfejezést és megkapjuk a test sőrőségét: Ftρ Ft ρ ρ. F F t t.. Folyadék sőrőségéek mérése Archmédesz törvéye alapjá (Areométer) Az areométer (úszó sőrőségmérı) ehezékkel, esetleg még hımérıvel s ellátott, üvegbıl készült test (8. ábra), amelyek az alsó része szélesebb, a felsı része egy keskey, skálával ellátott csı. 8. ábra Areométer és folyadék sőrőségéek mérése areométerrel Ha folyadékba merülve az areométer úszk, akkor az areométerre ható felhajtó erı (F fel ) éppe megegyezk a test G súlyával. Ha az areométer térfogata V a, átlagos sőrősége ρ a, valamt az areométer folyadékba merülı térfogatrésze V a, akkor a felhajtó erı a kszorított folyadék súlya

18 8 F fel ρ folyadék ahol ρ folyadék a folyadék sőrősége, és az areométer súlya pedg G ρ a Va g, Ezek yugalm állapotba egyelık egymással ' F fel G, ll. ρ V g ρ V g folyadék Ha a felsı üvegcsı keresztmetszete A, és l hosszúságú darab áll k a folyadékból, akkor ' Va Va Al kfejezést beírva a fet összefüggésbe és ρ folyadék -t kfejezve Va ρ folyadék ρ a ρ a Va la l A Va Ebbe a kfejezésbe a folyadék sőrősége és a kálló hossz között egyértelmő matematka összefüggés va Ez a matematka függvéy egyszerősíthetı, ha az l A meység elég V a kcs. Htelesítéssel meghatározható, hogy a külöbözı sőrőségő folyadékokhoz mlye l, azaz mlye osztás tartozk. Ha az osztást sőrőségre kalbrálják, akkor a bemerülés mélységébıl rögtö a sőrőség olvasható le. A skálát lehet szeszfokra, tej százalékos zsírtartalomra, stb. kalbrál. Sóoldat sőrőségéek meghatározása areométerrel Az oldatot 50 ml-s mérıhegerbe ötjük, belehelyezzük az areométert, és leolvassuk az oldat sőrőségét. Ha külöbözı kocetrácójú sóoldatok sőrőségét megmérjük, akkor meghatározhatjuk a ρ ( C) függvéyt, azaz hogya függ a sőrőség az oldat kocetrácójától, C-tıl. Ks kocetrácótartomáyba a sőrőség és a kocetrácó között az összefüggés leárs: V a ρ ρ + ac o ρ o és a kostasok. Az smeretle kocetrácót a sőrőség smeretébe a következıképpe határozhatjuk meg. Megmérjük az oldat sőrőségét, ρ -t. Beírva a fet egyeletbe: ρ ρ 0 + ac, kfejezzük C -t: ρ ρ C 0. a A mérés meete Négy külöbözı kocetrácójú sóoldat sőrőségét megmérjük, a ulla kocetrácójú oldat sőrősége a víz sőrősége az adott hımérséklete. Az összetartozó érték párokat grafkoo ábrázoljuk; a vízsztes tegelye a kocetrácót, a függılegese a sőrőséget. Leárs regresszó segítségével meghatározzuk az egyees paraméteret: ρ és a-t. Az smeretle kocetrácójú oldat sőrőségét s megmérjük. ρ o és a kostasok smeretébe kszámítjuk az smeretle kocetrácót. Feladatok Határozzuk meg a kadott oldatok sőrőségét areométerrel! Az adatokat foglaljuk táblázatba! ' a g a a o

19 9 Ajálott táblázat: C, g/l C, kg/m C, mol/l ρ, kg/m Sóoldatok víz 4 smeretle Az oldatok kocetrácóját adjuk meg g/l, kg/m, mól/l mértékegységekbe! Ábrázoljuk a sőrőség értékeket a kocetrácó függvéyébe! Illesszük regresszós egyeest az öt potra! Határozzuk meg a regresszós egyees kostasat, majd ezekkel számítsuk k az smeretle kocetrácót! Az eredméyt a következı grafkohoz hasolóa kell ábrázol. mass desty, kg/m Sodum-chlorde soluto at 0 Celsus y 0,6 + 00, mass cocetrato, kg/m 9. ábra. Sóoldat összetétel aráyáak és sőrőségéek összefüggése.. Folyadék sőrőségéek mérése Mohr Westphal mérleggel A Mohr Westphal mérleg egyfajta specáls mérleg, amelye egy G súly tart egyesúlyt levegıbe egy V térfogatú üvegtesttel. A mérleg egyk karja hosszú és tíz egységre va osztva (0. ábra), eek a végé helyezkedk el az üvegtest. Ha az üvegtest folyadékba merül, akkor az egyesúly felbomlk, mvel az üvegtestre felhajtó erı hat (. a ll. b ábra). Ameybe 0 C-s desztllált vízbe merül az üvegtest, akkor az egyesúlyt helyre lehet állíta az l hosszúságú mérlegkar 0-k osztására helyezett U-alakú L lovassal, amelyek súlya egyelı a 0 C hımérséklető, V térfogatú desztllált víz súlyával. A lovas súlya lefelé hat, a felhajtó erı felfelé hat az l hosszúságú mérlegkar végé a 0-k osztásál. Megjegyzés: a víz sőrőségéek közsmert értéke 4 C-ra voatkozk. A laboratórum eszközöket vszot szobahımérsékletre, a haszálat hımérsékletre szokás htelesíte.

20 0 0. ábra. A Mohr Westphal-mérleg képe Ha az üvegtest a víz sőrőségéél agyobb sőrőségő folyadékba merül, akkor a felhajtó erı s agyobb lesz (. b ábra). A mérleghez tartozk egy specáls súlysorozat: az L súlyú lovas 0., 0.0 és 0.00 súlyáak megfelelı súlyú lovas.: 0.L, 0.0L és 0.00L. Ezeket a mérlegkar külöbözı osztásara helyezve vsszaállítjuk az egyesúlyt. Ilyekor a felhajtó erı meghatározásához fel kell ír a mérlegkarra ható forgatóyomatékokat. Felfelé forgat a felhajtóerı, lefelé forgatak a lovasok. A. b ábrá például az L lovas forgató karja a mérlegkar teljes l hossza, a 0.L lovas karja 0.l, a 0.0L lovas karja 0.8l és a 0.00L lovas karja 0.5l.. ábra Mohr Westphal-féle mérleg. Egyesúly levegıbe. A felhajtó erık:. a ábra. b ábra Egyesúly vízbe Egyesúly folyadékba F felvíz ρ Vg F ρ Vg víz felfolyadék folyadék A forgatóyomatékok a 6.a és b ábrá szemléltetett példa eseté F felvíz l Ll F l k Ll + 0.L0.l + 0.0L0.8l L0. l felfolyadé 5 Egyszerősítve l-lel megkapjuk a felhajtó erık értékét az L -lel kfejezve:

21 F felvíz L F L. 085 felfolyadé k Beírva a felhajtó erık kfejezését, azaz a kszorított víz súlyát, ll. a kszorított folyadék súlyát, kapjuk, hogy L ρ Vg víz.085l ρ Vg folyadék Elosztva egymással ezt a két kfejezést és egyszerősítve L-lel, g-vel és V-vel ρ.085 folyadék ρ víz és kapjuk, hogy ρ. 085 folyadék ρ víz Tehát a folyadék sőrőségét úgy kapjuk meg, hogy a víz sőrőségét megszorozzuk a folyadékba fellépı felhajtó erı kegyesúlyozásakor a lovasok helyéek megfelelı számmal. A Mohr Westphal mérleggel a mérés úgy törték, hogy elıször kegyesúlyozzuk a desztllált vízbe, majd a méredı sőrőségő folyadékba a felhajtó erıt a lovasokkal. Ezutá a lovasok helyébıl leolvasható, hogy meyvel kell a víz sőrőségét megszoroz, hogy megkapjuk a folyadék sőrőségét. Ha a méredı sőrőség agyobb, mt.ρ víz, akkor a kegyesúlyozáshoz még egy, vagy több L súlyú lovast lehet haszál. Ha a desztllált víz em 0 C-s, akkor a bee fellépı felhajtó erı sem potosa L. Ilyekor a vízbe fellépı felhajtó erıt s az összes lovas felhaszálásával egyesúlyozzuk k, és a folyadék sőrőségét úgy kapjuk meg, hogy a víz aktuáls sőrőségét két égyjegyő szám háyadosával szorozzuk meg..4. Folyadék sőrőségéek mérése Beroull törvéye alapjá Beroull törvéye értelmébe az deáls közeg (összeyomhatatla gáz vagy folyadék) stacoárus, veszteségmetes (súrlódás élkül) áramlására gaz a következı összefüggés m m mv + mgh + p mv + mgh + p ρ ρ Ez az összefüggés az eerga megmaradás törvéyét adja áramló közegekre: p a sztatkus yomás, v a közeg sebessége, m a közeg tömege, ρ a közeg sőrősége, h egy választott voatkoztatás szthez képest mért magasság és g a ehézség gyorsulás (. ábra). A. ábra külöbözı keresztmetszető és külöbözı magasságba elhelyezkedı csıszakaszokba törtéı áramlást szemléltet.. ábra Két külöbözı csıszakasz egy áramlásál, Beroull törvéyéhez Szokás még egységy térfogatra felír a Beroull egyeletet ( ρ v + ρgh + p ρv + ρgh + p m V ρ alapjá):

22 Mdegyk tag yomás mértékegységő: ρ v az ú. torló yomás, ρ gh a hdrosztatka yomás és p a sztatkus yomás. Kísérlet összeállításukba vízsztes levegı áramot állítuk elı porszívó és vízsugár légszvattyú segítségével. Mvel a légáram vízsztes, ezért a h értéke mdeütt azoos, és így h h, tehát az egyelet két oldalá szereplı két h-t tartalmazó tag szté egyelı, ezért elhagyható: p + ρ v p + ρv.. ábra Áramlás csı A és A keresztmetszettel, ll. v és v sebességgel Stacoárus áramló közegekre érvéyes a folytoosság tétel, vagy a kotutás tétel A v Av, ahol az A keresztmetszetél az áramló közeg sebessége v, A keresztmetszetél a közeg sebessége v. 4. ábra Vízsugár légszvattyú Kísérlet összeállításukál levegı áramot hozuk létre porszívóval. A légáramot egy vízsugár légszvattyú (4. ábra) egedjük át. A szvattyú szők keresztmetszetébe a levegı sebessége agyo megı, és ekkor a sztatkus yomás csökke. Ha az alacsoy yomású térhez egy üvegcsıvel csatlakozuk (5. ábra), amelyek az alja egy folyadékot tartalmazó edéybe áll, akkor a folyadék felemelkedk a csıbe h magasságra. Ilyekor a folyadék p h hdrosztatka yomásáak és a csıbe levı levegı p sztatka yomásáak összege egyesúlyt tart a külsı levegı p 0 yomásával. A légkör yomást p 0 jelöl: p p + h p 0

23 5. ábra Sőrőség mérése Beroull törvéye alapjá Az áramló levegıre felírhatjuk Beroull törvéyét és a folytoosság tételt. Az egyk hely a légszvattyú összeszőkülı keresztmetszete, a másk a kísérlet helység légtere, amely 0 m/s sebességgel mozog, és a statkus yomás megegyezk a külsı légyomással, p 0 -val. Az összeszőkülı keresztmetszetbe a levegı áramlás sebessége v levegı, sőrősége ρ, és a sztatkus yomás p. p + ρ levegı vlevegı p0 Összevetve az elıbb egyelettel ph + p ρ levegı vlevegı + p Ebbıl ph ρlevegı vlevegı A csıbe felemelkedett folyadék hdrosztatka yomása (g a ehézség gyorsulás): p h g h ρ folyadék folyahék Így ρ folyadék h folyadék g ρlevegı vlevegı Ez a kfejezés alkalmas smert sőrőségő folyadék eseté a levegı sebességéek meghatározására, ll. a levegı sebességéek smeretébe egy smeretle sőrőség meghatározására. Ha pl. vízzel végezzük a kísérletet, akkor a víz és a levegı sőrőségéek smeretébe, a vízoszlop magasságáak lemérésével a levegı sebessége kszámítható: ρvízhvíz g vlevegı ρ Ha egy smeretle sőrőségő ( ρ ) folyadék h magasságra emelkedk fel, amkor a levegı v levegı sebességgel áramlk, akkor ρ levegı vlevegı ρ h g A levegı álladó sebességét úgy tudjuk bztosíta, hogy a porszívóra kapcsolt feszültséget álladó értéke tartjuk. Külöbözı levegı sebességeket a porszívóra kapcsolt feszültség változtatásával lehet beállíta. levegı levegı

24 4 Nem szükséges a levegı sebességéek smerete ahhoz, hogy smeretle sőrőséget mérjük. Elıször vízbe állatjuk a csövet és azutá ugyaolya levegı sebességél smeretle sőrőségő folyadékba, akkor: ρ vízhvíz g ρlevegı vlevegı és ρ h g ρlevegı vlevegı. Eze két egyeletbıl a baloldalak egyelıségével kapjuk, hogy hvíz ρ vízhvíz g ρ h g, ll. ρ ρvíz. h Ezzel léyegébe a sőrőség mérését hosszúság mérésére vezettük vssza: a vízél és az smeretle sőrőségő folyadékál az emelkedés magasságát lemérve és smerve a víz sőrőségét, a fet egyeletbıl az smeretle sőrőség meghatározható. A mérés meete. A légáram elıállításához porszívót haszáluk. A porszívóra adott feszültség változtatásával változtatható a légáram sebessége. A porszívóra kapcsolt feszültség értékét dgtáls voltmérıvel mérjük. Egy pohárba elıször vzet ötük. A vízsugár légszvattyúhoz csatlakozó függıleges mőayagcsövet a hozzáerısített voalzóval együtt a vízbe állítjuk. Óvatosa elkezdjük a porszívóra kapcsolt feszültség értékét egy torod traszformátor segítségével övel. 0 V 60 V feszültségtartomáyba 0 V-okét öveljük a feszültség értékét. A égy beállított feszültségél a mőayagcsıbe felemelkedett vízoszlop magasságát leolvassuk. Ezt a feszültség lecsökketésével, majd újra emelésével még kétszer megsmételjük. Ezutá a méredı sőrőségő folyadékba állítjuk a mőayagcsövet a voalzóval együtt. Az elıbb feszültségeket állítjuk be újra (ezzel bztosítjuk, hogy a légáram sebessége ugyaaz), és a csıbe felemelkedett folyadékoszlop magasságát megmérjük, szté mde feszültségél háromszor. Az egy feszültséghez tartozó vízoszlop magasságokat, lletve folyadékoszlop magasságokat átlagoljuk, ezek leszek a h víz és h. Ezekkel az értékekkel a hvíz ρ ρvíz képlet segítségével kszámítjuk a folyadék sőrőségét. A víz sőrőségét adott h hımérséklete táblázatból keressük k. A víz sőrőségét külöbözı hımérséklete a következı táblázat tartalmazza: t C ρ, kg/m t C ρ, kg/m t C ρ, kg/m 5 999, , 5 997, ,95 998, , ,75 997, , ,6 997, , , , ,95 A h víz értékek smeretébe az egyes feszültségekél meghatározhatjuk a levegı áramlás sebességét a ρ vízhvíz g ρlevegı vlevegı összefüggéssel. A levegı sőrősége,9 kg/m. p + ρ v p összefüggésbıl a csıbe kalakuló yomást határozhatjuk meg. A A levegı levegı 0 pllaaty légyomás, p o, értékét yomásmérırıl olvassuk le. Ha a légkör yomás aktuáls értéke em smeretes, akkor helyettesítsük aak kovecoáls valód értékét: 05 Pa. (A Nemzetköz Metrológa Értelmezı Szótárba: Covetoal true value of a quatty).

25 5 Feladatok Határozzuk meg a kadott oldat sőrőségét égy külöbözı feszültségértékél! Egy-egy feszültségél háromszor mérjük meg a vízoszlop, ll. a folyadékoszlop magasságát! Számítsuk k az átlagot, a szórást és az átlag szórását! Egy-egy feszültségél az átlagértékek felhaszálásával számítsuk k az oldat sőrőségét! Határozzuk meg az így kapott égy sőrőség átlagát, szórását és átlagszórását! Határozzuk meg a égy külöbözı feszültségél a légáram sebességét és a csıbe uralkodó yomást! Ábrázoljuk a vllamos feszültség és a mért sőrőség összefüggését! A mérıfeszültséget a vízsztes tegelyre vegyük fel. Tektettel arra, hogy a feszültség em befolyásolja a sőrőséget, ez az összefüggés csaks vízsztes egyees voallal közelíthetı. Ha ρ a sőrőség és σ ρ a szórása, akkor tovább vízsztes voalat húzuk a ρ + σ ρ és a ρ σ ρ értékekél. A mérés eredméyek kétharmada eze a sávo belül helyezkedk el, ha a sőrőség értékek ormáls eloszlást követek. Ajálott táblázat: víz U h víz h V víz σ h mm mm mm σ h mm h bor mm h bor mm bor σ h mm σ h mm ρ bor kg/m ρ bor kg/m σ ρbor kg/m p Pa v m/s.5. Folyadék sőrőségéek mérése rezgı kapllárssal Ha egy m tömeg harmokus rezgımozgást végez, akkor a rezgés peródus deje, T a következıképpe adható meg m T π D D a rugalmasságra jellemzı álladó, mértékegysége Nm. A peródusdı és az f frekveca, ll. az ω körfrekveca között a következı összefüggések állak fe: π f, ω πf T T Ha az mu egy U-alakú csı tömege (6. ábra) ürese és akkor a folyadékkal telt csı rezgés deje ms tömegő folyadékot ötük bele,

26 6 T π m U + D m s 6. ábra Rezgı csı folyadék sőrőségéek méréséhez Ha a folyadék sőrősége ρ s és térfogata V T, amely az U-alakú csı belsı térfogata, akkor az m ρ V alapjá a rezgésdı égyzete: s s T Ebbıl kfejezve a folyadék sőrőségét: Bevezetve két jelölést: A folyadék sőrősége T T T D ρ s 4π V 4 π m V U T V T m + U ρ s D D 4π V D A 4π és B ρ A T s T ( B) V T T 4π D 4π m D Az A és B az eszközre jellemzı álladók. Kísérletleg úgy lehet meghatároz (7. ábra), hogy két smert sőrőségő folyadékot töltük a csıbe és mérjük a rezgésdıket. A rezgésdık égyzetéek függvéyébe ábrázoljuk a sőrőséget. Egy egyeest kell kapuk, amelyek a meredeksége A és a vízsztes tegelyt B-él metsz. m U U 7. ábra A rezgıcsöves sőrőségmérı kostasaak meghatározása Ez a sőrőségmérı módszer alkalmas folyamatok sorá a folyadékok sőrőségéek meghatározására.

27 7 4. Felület feszültség mérése Két (egymással em elegyedı közeg) határá mdg fellép a felület feszültségbıl származó erı. Oka, hogy a közegek felületé elhelyezkedı atomokra, vagy molekulákra ható erık értéke em egyezk meg a közeg belsejébe levı részecskékre ható erık értékével. Ugyas, a közeg belsejébe elhelyezkedı részecskére a szomszédos részecskéktıl származó erık eredıje ulla, míg a felszíe levı részecskékre a folyadék belseje felé ráyuló eredı erı tapasztalható. 8. ábra Felület feszültség értelmezése A 8. ábrá az (pl. levegı) és a (pl. víz) közeg határá, l szakaszo F erı hat a folyadék belseje felé. Az erı aráyos a szakasz hosszával: F α l, ll. ebbıl kfejezve α -t F α l Ez a felület feszültség, α, defícója. A felület feszültség mértékegysége N/m. A felület feszültséget gyakra jelölk γ betővel s. Ha általába felület feszültségrıl beszélük egy ayag eseté, akkor eze az lletı ayag és levegı határá mérhetı felület feszültet értjük. Ha egy folyadékhártya felületét A értékkel megöveljük, akkor az ehhez szükséges muka W α A Ebbe az összefüggésbe az α -t fajlagos felület eergáak evezzük, amelyek számértéke megegyezk a fet defált α értékkel. A fajlagos felület eerga mértékegysége J/m. Ha a két közeg határfelülete em sík, akkor ú. görbület yomás lép fel a két közeg határá. Gömbfelület eseté a görbület yomás: α p g r A tszta ayag felület feszültsége általába csökke, ha másk ayagot aduk hozzá. A víz felület feszültsége csökke, ha bármlye ayagot olduk bee, hsze a vízmolekulák között kölcsöhatás erı értéke csökke. Az oldott ayag kocetrácója és az oldat felület feszültsége között matematka összefüggés va. Sokszor a felület feszültséget méréssel meghatározzuk, és a függvéy smeretébe a kocetrácót kszámítjuk. Detergesek (mosogatószerek) ú. mcellákat (specáls szerkezető aggregátumokat) képezek, ha agy a kocetrácójuk a vízbe. Ks kocetrácóál és agy kocetrácóál s a felület feszültség és a kocetrácó között függvéykapcsolat leárs, azaz mdkét kocetrácó tartomáyba a függvéy képe egyees, csak ks kocetrácóál az egyees meredeksége agy, míg mcellák jelelétébe ksebb. A mcellák kalakulására jellemzı, ú. krtkus mcella kocetrácót felület feszültség méréssel s meg lehet határoz. Külöbözı kocetrácójú oldatok felület feszültségét mérve és ábrázolva a kocetrácó függvéyébe két egyeest kapuk, amelyekek a metszéspotja megadja a krtkus mcella kocetrácót, azt a kocetrácót, ahol elıször megjeleek a mcellák. A következı táblázat etlalkohol és víz külöbözı aráyú elegyéek felület fezsültségét tartalmazza külöbözı hımérsékleteke levegıre voatkoztatva.

28 8 A táblázatba a felület feszültség mértékegysége mn/m (mllnewto/méter) tömegtört hımérséklet, C % ,6 74, 7,6 7, 69,9 0 5,4 49,7 47,9 46, 44,4 0 4,7 4, 9,8 8,4 7,0 5,6 0 6,5 5,6 4,7,7,8,9,0 40,7,0, 0,6 9,9 9, 8,5 50,0 0, 9,6 8,9 8, 7,5 6,8 60 9,8 9, 8,4 7,7 7,0 6, 5,6 70 8,8 8, 7,4 6,7 6,0 5, 4,6 80 7,8 7,0 6, 5,6 4,8 4,,4 90 6,8 6, 5, 4,5,7,9, 00 5,8 5,0 4,,,4,6 0,7 Természetese 0 % a tszta vzet; 00 % a tszta alkoholt jelet. Az alkohol víz elegy eutektkus potja -5 C; lye hımérséklete em smeretes a felület feszültsége. A felület feszültség értéke függ a hımérséklettıl, várhatóa csökke, hsze a kölcsöhatás a molekulák között csökke a hımérséklet emelkedésével. A felület feszültség hımérsékletfüggését Eötvös Lorád utá a következı képlettel számíthatjuk: α Vm k( TC 6 T ) α a felület feszültség, V m a folyadék molárs térfogata, T C a krtkus hımérséklet, T az aktuáls hımérséklet. Az Eötvös-féle álladó k J/K. Nézzük erre egy példát! A víz sőrősége 5 C-o 997 kg/m, molárs tömege M 0,0805 kg/mol. Molárs térfogata kg 0,0805 M m V mol m 0, ρ kg 997 mol m Krtkus hımérséklete 74 C, azaz 647 K. Eötvös álladója ksebb, mt az elmélet érték: 0 J/K. Keressük a felület feszültségét 5 C-ra, tehát 98 K-re. 9 k( TC 6 T ) 0 J/K( 647K 6K 98K) N α 0,05 V m 0, m m 0, mol A hatváyozás matt az Eötvös-álladó mértékegységét (és mérıszámát) szabályosabb így J J jelöl: K mol, elméletleg K mol ; a számításba ezt em jelöltük. Eötvös a felület feszültségek meghatározása céljából elıször s egy új eljárást dolgozott k, az u. refleós módszert. E módszer lehetıvé tette a külöbözı folyadékok felület feszültségéek agypotosságú meghatározását. Kísérlete sorá azt találta, hogy összefüggés va a folyadékok felület feszültsége és molekulasúlyuk között. Eze az alapo a folyadékok felület feszültségéek a hımérséklettel való változásából meghatározhatjuk a folyadékok molekulasúlyát. Ez a fotos összefüggés az Eötvös-féle törvéy, mely kmodja, hogy valamey egyszerőe összetett folyadék molekulárs felület eergája C hımérsékletváltozásra ugyaayt változk. Ez az általáos gázálladó megfelelıje a folyadék állapotra.

29 9 A 0,05 N/m érték ksebb a víz mért felület feszültségéél (0,07 N/m). Eek oka az, hogy a víz molekula erıse poláros, magas az asszocácós foka és ezért a molárs térfogata valójába ksebb, mt ahogya a fet képlet alapjá számítjuk. 4. A felület feszültség mérés módszere. Felület feszültség mérése kapllárs emelkedés módszerével Ha kapllárs (kcsy belsı átmérıjő) üvegcsövet merítük vízbe, akkor, a víz felszíe a csıbe magasabba lesz, mt az edéybe (9. a ábra). Ha pedg folyékoy hgayba merítjük az üveg csövet, akkor a csıbe a hgay szt alacsoyabba lesz, mt az edéybe (9. b ábra) 9.a ábra 9.b ábra Kapllárs emelkedés (a) és süllyedés (b) 0.a ábra 0. b ábra Üveg és víz (edvesítı folyadék; a) és hgay (em edvesítı folyadék; b) határa A víz edvesít az üveget, azaz a víz és az üveg között vszoylag agy az adhézós erı (0. ábra) a vízmolekulák között kohézós erıhöz képest. A kalakuló folyadék felszí olya, hogy merıleges az eredı erıre. A hgay és az üveg eseté a hgaymolekulák között fellépı kohézós erı agyobb az üveg és hgay között adhézós erıhöz képest. A folyadék felszí tt s merıleges az eredı erıre. A kapllárs emelkedésél, ll. a süllyedésél a hdrosztatka yomás (p h ) és a görbület yomás (p g ) egyelı egymással α ρgh r Ebbıl a kfejezésbıl a felület feszültség meghatározható, ha smerjük a kapllárs sugarát, a folyadék sőrőségét és emelkedés magasságát. rρgh α Ez a kfejezés akkor érvéyes, ha kapllársba a folyadék felszíe tökéletes félgömb, azaz a folyadék felszíhez húzott értı a folyadék hártya végéél éppe függıleges. Ilyekor azt modjuk, hogy a víz tökéletese edvesít az üveget. Valóságba a folyadék felszí em

30 0 tökéletes félgömb (. ábra), és a folyadékfelszíhez húzott értı Θ szöget zár be az üvegcsı falával. A Θ szöget lleszkedés szögek evezk. Az értı merıleges a gömb sugarára (R), így merıleges szárú szögek matt az ábra alapjá a görbület yomás α α α cos Θ p g R r r cos Θ. ábra Az lleszkedés szög ( Θ ) értelmezése és szerepe Ebbe az esetbe a felület feszültség meghatározásához még a Θ szöget s smerük kell rρgh α cosθ Godosa megtsztított kapllárs eseté ez a módszer alkalmas a felület feszültség meghatározására. Felület feszültség mérése du Noüy győrőleszakítás módszerrel és változata: az ú.. mmáls módszer, fémtő haszálatával Ha valamely ayagot edvesít a folyadék, akkor az ebbıl az ayagból készült testet khúzva a folyadékból, folyadékhártya alakul k a test és a folyadék között, amely akkor szakad le, ha a húzóerı egyelı a test súlyáak és a felület feszültségbıl származó erıek az eredıjével. Pl. egy fémgyőrő és víz eseté (. ábra) a húzó F erı a győrő G súlyáak, valamt a győrő külsı és belsı széle meté fellépı felület feszültségbıl származó erıek az összege. Mérve F-et és smerve r-t és. ábra Győrő leszakítás módszere F G + α[ rπ + ( r + r) π ] r -t, az α felület feszültség számítható. Részletese em smertetjük:

31 Qucke-mérleg: drótkeretre elmozdítható keresztráyú huzalt erısítük, amelyre mérlegsúlyt lehet függeszte. A keret belsejébe kfeszített folyadékhártya így egyesúlyt tart a súlyerıvel. Wlhelmy plate módszer: függıleges síklapot süllyesztük a folyadékba, és mérjük rajta az erı értékét Jaeger s buborékyomásos módszer (pl. levegı befúvatásával) Értkezés szög mérése: vízsztes felülete yugalomba elhelyezett folyadékcseppek a felülettel bezárt szögét mérjük. Függı csepp módszere: kapllárs végé függı folyadékcsepp átmérıjét és hosszát mérjük. A módszer haszálható ge magas hımérséklete s; üvegél, fémolvadékokál. 4. Felület feszültség mérése sztalagmométerrel A sztalagmométer (. ábra) egyfajta specáls hasas ppetta, melyek alsó csöve kapllárs. A kapllárs vége kszélesedk, a sugara r. A ppettából lassa kcsepegı cseppek akkor szakadak le, amkor a övekvı csepp súlya (G csepp ) éppe egyelıvé válk a felület feszültségbıl származó erıvel ( α πr ): G csepp α πr. Egy csepp súlyát megkapjuk, ha a V térfogatú folyadék kcsepegésekor megszámoljuk a cseppeket. Ha cseppet számoluk, akkor G ρvg G csepp. ábra Sztalagmométer A V a sztalagmométer felsı és alsó szárá levı körbefutó osztások között térfogat, ρ a folyadék sőrősége és g a ehézség gyorsulás. Így ρvg α πr. Ha r-t, V-t és a sőrőséget smerjük, -t számoljuk, akkorα meghatározható. Mvel r és V potos mérése ehéz, ezért általába relatív mérést végzük. A fet egyeletet felírjuk, pl. vízre és az smeretle felület feszültségő ayagra: ρvízvg ρ Vg α víz πr és α πr víz és elosztjuk egymással. V-vel, r-rel, g-vel és π -vel lehet egyszerősíte és kapjuk, hogy ρ víz α α víz ρ víz

32 A víz felület feszültségét és sőrőségét smerjük táblázatokból kkereshetıek, a cseppszámokat megszámoljuk md a vízre, md az smeretle folyadékra, a méredı oldat sőrőségét ( ρ ) megmérjük és α -t számoljuk. 4. ábra Mérés sztalagmométerrel Méréskor az elsı - cseppet em számoljuk, mvel másképp cseppeek le, mt a tovább cseppek. Ezért méréskor a sztalagmométerbe a folyadékot a felsı körbefutó jel fölé szívjuk fel, majd - cseppet számolás élkül leegedük. Ezutá megézzük, hogy hol va a folyadék felszíe a körkörös jelhez képest, és feljegyezzük (pl. a körkörös jel felett osztással). Ezutá megszámoljuk a ppettából kfolyó cseppek számát () és feljegyezzük, hogy a folyadék felszí hol áll (pl.7 osztással az alsó körkörös jel alatt). Ekkor em potosa a V térfogatba levı cseppek számát határoztuk meg, haem 7+0 osztásak megfelelı többlet térfogatba levı cseppek számát. Hogy tudjuk korrgál, meg kell határoz, hogy háy osztás egy csepp. Ha például a következı ábráak megfelelıe 5. ábra Csepp korrekcó egy csepp térfogata 6 osztás, akkor egy osztásak /6 csepp felel meg. Így az elızı 0 példába az cseppszámot csökkete kell 0/6 cseppszámmal: ; ey csepp lesz 6 potosa a V térfogatba. Ezt a korrekcós eljárást evezk cseppkorrekcóak. A sőrőség s és a felület feszültség s függ a hımérséklettıl. A víz felület feszültségét t C- a következı egyszerősített összefüggéssel kapjuk meg: α 0.076( 0.00t C ) N/m A mérés meete A ppettázó labdacsból (6. ábra) kyomjuk a levegıt. Ezutá felhúzzuk a sztalagmométerre, majd a sztalagmométer alját vízbe merítjük. Megyomjuk a felszívó szelepet (egy felfelé mutató yíl va rajta; az ábrá baloldalt), és felszívjuk a vzet a felsı függıleges száro levı

33 osztások fölé. A kegedı szelepet (lefelé mutató yíl va rajta) óvatosa megyomjuk, és addg egedük le cseppeket, amíg a vízszt az osztásokál helyezkedk el. 6. ábra. Grff labda Megjegyezzük, melyk osztásál va a vízszt. Ekkor egyetle csepp leegedésekor megszámoljuk, háy osztást süllyedt a vízszt. Ez lesz egy vízcsepp térfogatáak megfelelı osztásszám. Ezt a mővelet sort a víz újra felszívása utá még kétszer megsmételjük. Az így kapott három érték számta közepe lesz egy cseppek megfelelı osztás. Ezutá következk a sztalagmométerbe levı víz meységek megfelelı cseppszám meghatározása. Megjegyezzük, hogy melyk osztásál va a folyadékszt, és megszámoljuk a sztalagmométerbıl kcsepegı cseppek számát a kegedı szelep folytoos yomása mellett. Megézzük, hogy a let osztásokál hol áll a vízszt a cseppszámlálás végé. Kszámítjuk a cseppkorrekcó értékét, majd a V térfogatba levı korrgált cseppszámot. Ezt a mőveletsort s még kétszer megsmételjük a vízzel, majd háromszor a mér kívát folyadékkal. A három víz ρ víz cseppszámból, ll. a három folyadék cseppszámból a α α víz összefüggéssel ρvíz meghatározzuk az smeretle felület feszültséget. Az smeretle sőrőséget areométerrel mérjük. A víz sőrőségét táblázatból keressük k az adott hımérséklete, a felület feszültségét α t képlettel számítjuk. pedg a ( ) 0 C Feladatok A kadott oldat felület feszültségéek meghatározása három méréssel. A kapott értékek átlagáak kszámítása, a szórás és az átlag szórásáak meghatározása. Javasolt táblázatok cseppek megfelelı osztás o o osztásak megfelelı cseppszám o víz bor

34 4 Osztás fet Osztás let Korrekcó számolt korrgált víz bor víz korrgált ρ víz kg/m α víz N/m bor korrgált ρ bor kg/m α bor N/m α bor N/m σ α bor N/m σ α bor N/m 5. Vszkoztás mérése A reáls folyadékok áramlása veszteséges. Az tt következı mérésekél most ezt vesszük fgyelembe. Súrlódás lép fel az egymáso elcsúszó folyadék részek között. Kísérlet megfgyelések alapjá, ha egy folyadék felszíe egy A felülető lapot mozgatuk álladó v sebességgel, akkor ahhoz álladó agyságú, F erı szükséges. 7. ábra Réteges (lamárs) áramlás vszkoztás defícója a Newto-féle súrlódás törvéy alapjá Ezt a jeleséget úgy képzeljük el, hogy a legfelsı folyadékréteg hozzátapad a laphoz (a lapot edvesít a folyadék), ez a réteg v sebességgel mozog. A következı, lejjebb levı réteg, már egy kcst ksebb sebességgel, v v sebességgel mozog. A sebesség csökkeés oka a két folyadék réteg között fellépı súrlódás erı. A súrlódás erı és a mozgató F erı egyelı agyságú és elletétes ráyú egymással, mvel a felsı folyadékréteg álladó sebességgel mozog (a rá ható erık eredıje ulla). Az erı, a felület és a sebességcsökkeés között a következı összefüggés áll fe: dv F ηa, dz amelyet Newto-féle súrlódás törvéyek evezük, és amely az η vszkoztást defálja. A vszkoztás mértékegysége a fet egyeletbıl Pa s. Mvel a víz vszkoztása ezerszer ksebb, ematt gyakorta haszálják a mpa s mértékegységet s. F A fet egyeletet átredezve, és bevezetve aτ yírófeszültséget, kapjuk, hogy A dv τ η dz

35 5 Azért evezzük τ -t yírófeszültségek, mert F ráya párhuzamos az A felülettel és a felsı folyadékréteget mtegy elyírja, elcsúsztatja az alatta levı rétege. Másk eve: csúsztatófeszültség. Ilye réteges (lamárs) áramlás csak ks sebességekél lép fel. Ha a sebesség agy, akkor örvéyes, turbules áramlás jö létre. A turbuleca krtérumot a Reyolds-féle szám adja meg. Azokat a közegeket, amelyekre gaz a Newto-féle súrlódás törvéy, és a vszkoztás em dv függ a sebességtıl, ewto közegekek evezzük. Ezekél a sebesség grades dz függvéyébe a τ yíró feszültséget ábrázolva az orgóból kduló egyeest kapuk. A vszkoztás jeleségét lamárs áramlásra a Hage Poseulle-törvéyel írjuk le. Ezt a mérés gyakorlatál smertetjük. Fet defáltuk a damka vszkoztás együtthatót. Eek alapjá határozzuk meg a η kematka vszkoztás együtthatót: ν, ahol ρ a sőrőség. ρ A vszkoztás hımérsékletfüggése. Ezt Svate Arrheus és de Guzma szert számítjuk: η Ae Itt η a damka vszkoztás együttható, A az egyelet kostasa, e a természetes logartmus alapja, E az aktválás eerga, R az általáos gázálladó, és T az abszolút hımérséklet. Víz eseté érdemes A Pa s és E J/mol értékekkel számol. Ostwald Feske vszkozméter Ha egy l hosszúságú, r sugarú csıbe p p p yomás külöbség hatására t dı alatt V térfogatú, η vszkoztású folyadék áramlk át stacoárus, réteges áramlással, akkor a dv V következı összefüggés adja meg az I v térfogatáramot: dt t V π p p 4 r t 8 η l Ezt az egyeletet evezzük Hage Poseulle törvéyek. Az Ostwald-féle (8. ábra) kapllárs vszkozméter U-alakú csı, amelyek egyk szárába l hosszúságú, r sugarú kapllárs va. Eze keresztül áramlk a felsı gömbbıl a V térfogatú, η h + h vszkoztású, ρ sőrőségő folyadék t dı alatt a p p ρ g átlagos hdrosztatka yomás külöbség hatására az alsó gömbbe. Beírva a hdrosztatka yomás kfejezését a Hage Poseulle törvéybe, kapjuk, hogy h + h ρg V π 4 r t 8 η l Ez az összefüggés már haszálható a vszkoztás meghatározására, ha megmérjük a V, a ρ, az r, az l, a h és h értékét és mérjük azt a t dıt, amely alatt a felsı gömb felsı szélé levı jeltıl a folyadék szt a felsı gömb alsó szélé levı jelg csökke, azaz amíg a V térfogat átáramlk a kapllárso. E RT

36 6 8. ábra Ostwald-féle kapllárs vszkozméter A V, l és r értékét ehéz potosa megmér, ezért vízhez vszoyított relatív mérést végzük. Elıször vzet áramoltatuk át a kapllárso, majd az smeretle vszkoztású folyadékot. A két folyadékból azoos térfogatot kell a vszkozméterbe öte, hogy a hdrosztatka yomásál a magasságok számta közepe azoos legye mdkét folyadékra. Mdkét folyadék áramlás dejét mérjük. Mdkét sőrőséget meghatározzuk. Felírva a két összefüggést: és V t víz V t π 8 η víz π 8 η h + h ρvíz g r l h + h ρ g l Elosztva a két egyeletet, és az smeretle vszkoztást kfejezve kapjuk, hogy: ρ t η ηvíz ρvíztvíz A víz hımérsékletét megmérjük és a hozzátartozó sőrőséget táblázatból keressük k. A víz vszkoztását az alább táblázatból írjuk k, vagy határozzuk meg leárs terpolálással: Víz hımérséklete, C Víz vszkoztása, Pa s 0, ,55 0-0,0 0-5,8 0-0, , , , , , , , r 4 4

37 7 Szokásos a vszkoztást mpa s-ba mér, mert így a szobahımérséklető vízél egy közelébe esk az értéke. Az egyes folyadékok áramlás dejét ötször egymás utá megmérjük, majd az átlag átfolyás dıvel határozzuk meg a vszkoztást. Kszámítjuk az átfolyás dık szórását s. Feltételezzük, hogy a vszkoztás meghatározásáak hbáját fıleg az dımérésbe elkövetett hba okozza. A hbaterjedés törvéye alapjá a vszkoztás hbája: dη dη η dt dt víz A képletbe t az dımérés szórása. ( t ) + ( t ) η ( t ) + η ( t ) víz víz ρ ρ t víz víz víz ρ t ρ t víz víz A mérés meete A vszkozméterbe 0 ml vzet ötük. A ppettázó labdacsból kyomjuk a levegıt, majd a vszkozméter V térfogatú tartálya felett szárra csatlakoztatjuk. A felszívó szelepet megyomva, óvatosa felszívjuk a vzet a V térfogatú részbe úgy, hogy a víz sztje a felsı része levı jel fölött legye. A labdacsot eltávolítjuk a vszkozméterrıl és megmérjük azt az dıt, amíg a víz sztje a felsı jeltıl az alsó jelg csökke, azaz azt az dıt mérjük, amíg a V térfogatú víz átáramlk az l hosszúságú, r sugarú kapllárso. Víz eseté még kétszer megmérjük az átfolyás dıt. Ezutá a vzet kötjük a vszkozméterbıl és a méredı folyadékból ötük bele 0 ml térfogatot. Ezzel a folyadékkal s megsmételjük háromszor az átfolyás dı mérését. Az átfolyás dıket md a vízre, md a folyadékra átlagoljuk, szórást, ll. átlag szórását számítuk. A víz sőrőségét és vszkoztását táblázatból keressük k, az smeretle folyadék sőrőségét areométerrel mérjük meg. Az smeretle vszkoztást ρ t η ηvíz összefüggés alapjá számítjuk. A vszkoztás hbáját a hbaterjedés törvéye ρvíztvíz alapjá határozzuk meg. Feladatok A kadott folyadék vszkoztását határozzuk meg. Elıször vzet folyatjuk át a vszkozméter kapllársá háromszor, majd az smeretle folyadékot. Az átlagolt dıkkel számoluk. A hbaterjedés alapjá meghatározzuk a vszkoztás hbáját. víz Javasolt táblázat t s t s σ t s σ t s ρ kg/m η Pas η Pas víz bor Höppler vszkozméter Ha egy η vszkoztású, ρ sőrőségő folyadékba egy r sugarú golyó esk álladó v sebességgel, akkor a golyóra ható erık eredıje ulla.

38 8 9. ábra Folyadékba, vagy gázba esı golyóra ható erık A G súlyerı lefelé hat, az F f felhajtó erı felfelé, és az F k közegelleállás erı pedg szté felfelé, mvel a golyó lefelé mozog. Az erık egyesúlya: F k +F f -G0. Ha a közegelleállás erı a Stokes-féle súrlódás erı: 6πrηv, és a felhajtó erı, a kszorított folyadék súlya: F k 4r π 4r π F f ρ folyadék g, ll. a golyó súlya: G ρ golyó g. Felírva az erık egyesúlyát kfejezı összefüggést: 4r π 4r π ρ folyadék g + 6πrηv ρ golyó g 0 A v sebességet meghatározhatjuk, ha a golyó esés dejét mérjük két jel között; a két jel között távolságot osztjuk az esés dıvel, vs/t. A sebességet beírva a fet egyeletbe a folyadék vszkoztása kfejezhetı: g( ρ golyó ρ folyadék ) r η t 9s A Stokes-törvéy akkor érvéyes, ha a golyó átmérıje összemérhetı a folyadék molekuláak méretével. A Höppler vszkozméterbe (0. ábra) a golyó átmérıje sokkal agyobb. Ha a golyót edvesít a folyadék, akkor léyegébe a golyót körül vevı folyadék réteg molekulá gördülek le a több folyadék molekula között. Ezért a fet összefüggés helyett a következı összefüggés érvéyes: 0. ábra Höppler-féle vszkozméter képe és sematkus ábrája

39 9 η K( ρ golyó ρfolyadék )t A K egy golyóra és készülékre meghatározott kostas, amelyet gyárlag megadak. A Höppler-féle vszkozméterél a golyó-ejtı csövet üvegheger vesz körül, amelybe termosztáló folyadékot kergtethetük, így külöbözı hımérséklete mérhetı a vszkoztás. Általába a folyadékok vszkoztása csökke a hımérséklet emelkedésével. A következı táblázat a golyókészletük adatat tartalmazza jele a golyó K mőszerálladója átmérıje sőrősége cgs SI mmáls vszkoztás mm kg/m cp.cm /g.s Pa.m /kg Pa.s GGL 5, , gázokra 5, ,00 0, ,0006 5, ,0806 0, ,00 5, , 0,.0-6 0,05 4 5, ,,.0-6 0,5 5, ,6 0,6.0-6,5 6 0, ,5 40, e, ,5 80 f 0, Rotácós vszkozméter A rotácós vszkozméterél (. ábra) egy heger forog álladó, ω, szögsebességgel a méredı folyadékot tartalmazó hegeres edéybe. A hegerre ható M forgatóyomatékkal a folyadékba keletkezı elleállás tart egyesúlyt. A folyadékba fellépı τ yírófeszültség az r sugarú, h magasságú heger felületé hoz létre τ rπh yíróerıt, lletve F y r forgató yomatékot, amely az M-mel tart egyesúlyt: M πrhτr F y. ábra Rotácós vszkozméterél a forgó heger és álló edéy sematkus ábrája Egy adott r sugárál a kerület sebesség v rω, az r+dr sugárál pedg: v + dv ( r + dr)( ω + dω)

40 40 A jobb oldalo a szorzásokat elvégezve: r ω + drω + rdω + drdω. Az utolsó tagot, amely másodredőe kcs elhayagoljuk. A többt beírjuk a fet egyeletbe: dv rdω + drω Ebbıl a dv/dr sebesség gradest kfejezzük: dv dω ω + r dr dr Ha a folyadék edvesít a hegert, azaz a hegerre tapadó folyadékréteg együtt mozog a hegerrel, akkor a yírás sebességét a dv/dr-t csak az rd ω / dr tag határozza meg, vagys dv dω r dr dr ewto közeg eseté dv dω τ η η r dr dr Ezt a kfejezést beírva a forgatóyomaték kfejezésébe, kapjuk, hogy dω M πrhη r r dr Ie kfejezve a dω -t M dr dω πhη r Ez egy szétválasztható változójú dfferecálegyelet, amelyek a bal oldala csak az ω függvéye, a jobb oldala pedg csak az r függvéye. Itegrálva: ω R M dr dω πhη 0 r r Az tegrálást elvégezve és a vszkoztást kfejezve: M η 4πhω r R Ismerve a heger és az edéy sugarát, a heger bemerülés mélységét, valamt a forgatóyomatékot és a szögsebességet, a vszkoztás számolható. Általába a külöbözı élekél és felületekél külöbözı hatások lépek fel. Ezért a rotácós vszkozmétereket smert vszkoztású folyadékkal htelesítk, és korrekcós téyezıt határozak meg. A em-ewto folyadékra a yíró feszültség a sebesség grades tört ktevıs hatváyával aráyos: dv d " ω τ η η" r. dr dr Az η " tt az ú. látszólagos vszkoztás, a yírófeszültség és a sebesség grades háyadosa. Hasoló számításokat végezve, kapjuk: τ r ω η" R Eze kfejezés alapjá a lgτ -t ábrázolva a lg ω függvéyébe, megkapjuk az -et, amellyel aztá a látszólagos vszkoztást s meghatározhatjuk. A gyakorlato bemutatjuk a Haake RotoVsco rotácós vszkozmétert.

41 4 6. Élelmszerek, zöldségek, gyümölcsök reológája Általába, ha egy zöldségre vagy egy gyümölcsre erı hat, akkor alakváltozás s bekövetkezk. Az alakváltozást leíró deformácó em azoal az erıhatás pllaatába alakul k, haem függ az dıtıl. Ez azt jelet, hogy erıhatás alatt a vzsgált objektum részecské elmozdulak egymáshoz képest pl. az egyes sejt rétegek elcsúszak, elfolyak egymáso. Az lye jellegő mozgásokál fellépı erık és deformácók között törvéyek leírásával foglalkozk a reológa. A reológa szó a görög eredető reo, folyás szóból származk és folyástat jelet. Az erı és a deformácó között kapcsolat függ az objektum keméységétıl. A zöldségek és a gyümölcsök egyk fotos tulajdosága a keméység. A keméység általába csökke az érés és a tárolás folyamá. A keméység meghatározza a szállítás és tárolás körülméyeket. A keméységet sokszor felhaszálják a mıség jellemzésére s. Nagyo sokféle kísérlet módszer létezk a keméység meghatározására. Vaak statkus és damkus módszerek. Ebbe a félévbe fıleg a statkus vzsgálatokkal smerkedük meg. Az egyk smert és gyakra haszált eljárás a peetrometra. A peetrometrás mérés sorá egy mérıfej, amely külöbözı alakú lehet általába heger alakú erıhatást gyakorol a vzsgált testre, mtegy behatolva a testbe. Teture Aalyser XT állomáyvzsgáló. ábra TA XT állomáyvzsgáló mőszer A. ábrá látható egy állomáyvzsgáló, amely pl. egy 6 mm átmérıjő acélheger (peetrométer) lefelé mozgatásával az alma deformácóját és a deformácóhoz szükséges erıt képes megmér. A mérıfejhez egy erımérı cella csatlakozk, és a mérıfej potos elmozdulását szté mér lehet. Egyre agyobb deformácóál egyre agyobb erı lép fel, amt ez a 4. ábra terhelı erı deformácó görbéjébıl látható. A görbe elsı szakasza a ks kezdet görbülettıl eltektve egy egyees (O B szakasz), amelyet meredekség csökkeés követ (B R) szakasz, és végül az R potál hrtele erı csökkeés fgyelhetı meg. A kezdet ks görbült szakaszál a sík heger és a görbült alma felszí találkozk, és fokozatosa deformálódk az alma felszí. Az egyees szakaszo az alma sejtek összeyomódak, rugalmas alakváltozással felelek a deformáló erı hatására. A B potál a sejtek elveszítk rugalmasságukat, és a sejthártyák szétroppaak, a szövet állomáy elfolyósodk. Ezért ezt a potot bofolyás határak (agolul boyeld stress) evezzük. Ezutá a B-R szakaszo az

42 4 elfolyósodott almapép összeyomásához szükséges erıt mérjük. Az R potba az alma héja s bereped. Ezt a potot rocsolás határak (agolul rupture stress) hívjuk. Az ábrá em a feszültség (stress), haem az erı (force) értéke láthatóak.. ábra Alma deformácó-erı görbéje 6 mm átmérıjő deformáló hegerrel Ha a mérıfejet egy adott deformácóg lefelé, az almába befelé mozgatjuk, majd azutá felfelé mozgatjuk, és közbe mérjük a deformácót és az erıt, akkor kapjuk a 4. ábrá látható görbesereget. Látható, hogy még agyo ks deformácóál sem ugyaazokat a deformácókat és erıket mér a készülék a terhelés és a vsszaterhelés sorá. Tehát a ks erıhatásokra fellépı deformácók sem teljese reverzblsek, em teljese rugalmasok. A jeleséget mechaka hszterézsek evezzük. A terhelı görbe alatt terület a befektetett teljes, vagy az összes muka. A vsszaterhelı (tehermetesítı) görbe alatt terület a vsszayert, azaz a rugalmas muka. A terhelı és vsszaterhelı görbe között hurok területe a vsszamaradó, azaz az alakváltozás muka. A hszterézs hurok területe kcs, amíg a mamáls deformácó a bofolyás határ alatt va, az elfolyósodott szövet eseté rohamosa ı a hszterézs hurok területe. 4. ábra Alma mechaka hszterézs görbé külöbözı deformácókál A. ábrá látható görbe kezdet egyees szakaszáak a meredeksége aráyos az almaszövet rugalmasság modulusával. Hooke-törvéy szert egy A keresztmetszető, l hosszúságú egyk végé rögzített hasáb l -lel való összeyomásához szükséges erı l F E A, l

43 4 F l ahol E a hasáb rugalmasság modulusa, ll. bevezetve a τ yomó feszültséget és az ε A l relatív deformácót τ Eε. Ismerve az alma átmérıjét (l) és a mérıfej átmérıjét (d), mérve az erıt (F) és a deformácót ( l), az alma rugalmasság modulusa számítható. F l E, l A ahol az F l d háyados a görbe egyees szakaszáak meredeksége és A π ábra Mechaka hszterézs, görbe alatt területek A hszterézs görbékbıl (5. ábra) az összes, vagy befektetett muka: W F( l) rugalmas, vagy vsszayert muka: W F( l) B r C B ö O dl, a dl. A hszterézs hurok területe a vsszamaradó, alakváltozás muka W v W W, a rugalmasság fok, pedg ö r W W r ö r. W + W r W v 6. ábra Görbe alatt terület számítása, trapéz területek összegével A görbe alatt területet kszámításához (6. ábra) osszuk be a vízsztes tegelye a deformácó szakaszt egyelı részekre. Az -k rész hossza l l, a hozzá tartozó két erı F és F -. Feltételezve, hogy e két erı között az erı leársa változk, a muka, amíg a deformácó

44 44 F + F l -rıl l -re változk W ( l l ), egy trapéz területe. A teljes görbe alatt terület az egyes W mukák összege: W. Kéz peetrométer ö W 7. ábra Kéz peetrométer A kéz peetrométerrel (7. ábra) csak rocsolás határt lehet megállapíta. Egy acélhegert kell a gyümölcsbe beleyom. A mőszer a legagyobb erı értékét mutatja a rocsolás sorá. Általába két skála va a mőszere, az egyk agol fot-ba (tévese Lbs-ek írták; a jele lbf volt), a másk kp-ba mér az erıt (a klopod alapmértékegység volt a mőszak-techka mértékegységredszerbe, tévese kg-két felratozták). Az átszámítás N-ba: LbS 4,448 N kp kg 9,80665 N. A behatoló fej, rocsoló fej átmérıje: d 5/6 7,975 mm d 7/6,5 mm. Elektrokus kéz peetrométer 8. ábra Elektrokus kéz peetrométer A taszéke fejlesztették k az elektrokus kéz peetrométert (9. ábra). Itt a behatolás mélységét, azaz a deformácót elıre be lehet állíta (lehetıleg a bofolyáshatár alatt). Ehhez a deformácóhoz tartozó erıt mérjük a kéz peetrométerrel. A deformácót és az erıt egy

45 45 mkroprocesszoros adat tárolóba lehet rögzíte és a kolvasás, ll. adatfeldolgozás már számítógéppel törték. Elıye, hogy bológa folyáshatár alatt a deformácó em okoz maradadó alakváltozást, így ugyaazo a gyümölcsö sokszor lehet mér, akár a fá érés sorá, akár tárolás sorá. Fométer A fométert zöldborsó zsegeségéek vzsgálatára fejlesztették k. Egy edéybe kell a zöldborsót belehelyez. Az edéy tetejét rögzíte kell, majd a forgatókar segítségével a rocsoló tüskéket (hegereket) kb. 6 másodperc alatt kell egyeletese az edéykébe hajta. Közbe a zöldborsó szemek összerocsolódak. Az ehhez szükséges erıt mér a mőszer. Az erı méréséek elv alapja ugyaaz, mt a kéz peetrométerél. A leolvasás fométer fokba törték. A mőszer az amerka tederométerek mtájára készült Plasztkus törés vzsgálata, yíródoboz Halomba tárolt terméyekél, pl. gaboákál az egyes szemek között kohézós erık, és súrlódás erık lépek fel. Ezek az erık, lletve egységy felületre voatkoztatva fıfeszültségek a külsı erıkkel, lletve feszültségekkel egyesúlyt tartaak bzoyos körülméyek között. A Mohr-féle szlárdság elmélet alapjá az ayag belsejébe ébredı mde fıfeszültség párhoz tartozk egy Mohr-kör, amelye belül levı yíró és yomó feszültségek eseté a yugalom még fe tartható. A Mohr-körök értıje a Coulomb egyees: τ σ tg Φ +, σ a külsı yomó feszültség, és τ a külsı yíró feszültség. Közöttük leárs összefüggés va. tg Φ az egyees meredeksége, a belsı súrlódás szög tagese, τ 0 a kohézó. Az összetartozó σ és τ pot párok által meghatározott yomó és yíró feszültségekél az egyesúly még éppe fe tartható. Ha meghatározzuk a külöbözı yomó feszültségekhez tartozó egyesúly yíró feszültségeket, és a σ függvéyébe ábrázoljuk a τ értékeket, akkor a potokra regresszó számítással egy egyeest lehet lleszte, amelyek meredeksége megadja a belsısúrlódás szög tagesét és tegelymetszete pedg a kohézót. Ehhez a méréshez yíródobozt (Jekeféle készülék) lehet haszál (0. ábra). τ 0 9. ábra Nyíródoboz vázlatos ábrája Az A keresztmetszető doboz felsı része egy keret, amely el tud csúsz a doboz alsó részé. A felsı részhez egy kötél csatlakozk, amelyet húzva yíró erıt tuduk kfejte a keret és a doboz értkezés síkjába levı A felülető terméyrétegre. A dobozt a rá helyezett kerettel együtt megtöltjük a méredı ayaggal (pl. búzaszemekkel). A terméy tetejére helyezzük az A felülető lapot. Erre a yomó súlyt tesszük. A csga lehetıvé tesz, hogy a vízsztes yíró erıt a táyérra helyezett tömegek függılegese ható súlyával érjük el. Ezutá a csgához

46 46 kapcsolódó táyérra súlyokat kezdük helyez. Addg öveljük a yíró erıt 0 g-okét, amíg a keret meg em csúszk. Külöbözı yomó súlyok eseté meghatározzuk a megcsúszáshoz szükséges yíró erıket. Kszámítjuk a yomó és yíró feszültségeket, és a yomó feszültségek függvéyébe a yíró feszültségeket ábrázoljuk. A potokra regresszós egyeest llesztük. Kszámítjuk Φ τ értékét. tg és 0 A mérés meete és feladatok Héjas és hámozott alma felületé öt-öt lyukasztást készítük a kadott kéz peetrométerrel. Kszámítjuk a md héjas, md hámozott almák rocsolásához szükséges erık átlagát, szórását és az átlag szórását. Meghatározzuk a héjas és a hámozott alma rocsolás feszültségét a peetrométer fej átmérıjéek smeretébe. A kadott erı-deformácó görbérıl leolvasva az adatokat, meghatározzuk a rugalmasság modulust, a bofolyás határhoz és a rocsoláshoz tartozó feszültségeket. A kadott táblázatos adatokat mm-papíro ábrázolva meghatározzuk a terhelı görbe, tehermetesítı görbe alatt területet, a mechaka hszterézst és a rugalmasság fokot. Javasolt táblázatok Erı F, N Erı átlaga F, N Erı átlagáak Erı szórása σ F, N/m szórása σ, N/m F Rocsolás feszültség σ, Pa Héjas alma Hámozott alma Hszterézsgöbéhez Terhelı erı, F, N Deformácó l, mm F + F + ( ) Nmm +, Tehermetesítı erı F, N Deformácó l, mm F + F + ( ) + Nmm,

47 47 Nyíródobozhoz: Nyomó erı F, N Nyomó feszültség σ, Pa Nyíró erı F, N Nyíró erı átlag F, N Nyíró feszültség τ, Pa Eredméyül kapjuk a Coulomb-egyeest az alábbhoz hasoló formába: yírófeszültség, Pa Coulomb egyees y 0, , yomófeszültség, Pa Itt a tegelymetszet, vagy a határ-yírófeszültség τ 0 a kohézó, az egyees meredekségébıl számítható a belsı súrlódás szög; a szemcsés ayag természetes rézsőszöge, Φ. Helyettesítsük be a kapott számértékeket az egyeletbe! τ σ tg φ + τ0

48 48 7. Optka mérések Törésmutató meghatározása Féytörés (refrakcó) A féysugár homogé közegbe egyees voalba terjed, új közeghez érve megváltozk a féysugár terjedés ráya (40. ábra). Ezt a jeleséget evezzük féytörések. A féytörés mértékét a törésmutató adja meg. A közeg közegre voatkoztatott törésmutatója, : sα c, s β c ahol α a beesés szög, β a törés szög, c és c a féy terjedés sebessége az és közegbe. 40. ábra Féytörés, törésmutató defícója A fet ábrá az α szög agyobb, mt a β szög, lyekor azt modjuk, hogy az közeg optkalag rtkább, mt a közeg. Ha a féy optkalag sőrőbb közegbıl megy optkalag rtkább közegbe, akkor lesz egy olya beesés szög, α h, amelyél a törés szög éppe 90. Ha eél agyobb a beesés szög, akkor a féysugár teljes vsszaverıdést szeved (4.ábra). 4. ábra A teljes vsszaverıdés határszöge Ha optkalag rtkább ( közeg) közegbıl megy a féy optkalag sőrőbb ( közeg) közegbe, akkor az közegbe a teljes féltérbıl (80 -ból) érkezı sugarak a közegbe egy β yílásszögő kúp meté terjedek (4.A ábra). Léyegébe ezt az elredezést h

49 49 valósítják meg przmás törésmutató mérı eszközök, pl. az Abbé-féle refraktométer (4.B ábra). 4. ábra A. Sugármeet optkalag rtkább közegbıl optkalag sőrőbb közegbe B Abbé-féle refraktométer megvlágító és mérı przmája, közöttük a vzsgáladó folyadék. Oldatok, folyadékok törésmutatójáak mérése Abbe-féle refraktométerrel A refraktométerbe két przma helyezkedk el (4.B ábra). A két przma között vékoyrétegbe helyezkedk el a vzsgáladó oldat. Az felsı a megvlágító przma, amelyek a folyadékkal értkezı felülete matt. Ezt a przmát megvlágítva a matt felülete keresztül mde ráyba kerül féysugár a vzsgáladó oldatba. Az oldat alatt helyezkedk el a mérı przma, amelyek a törésmutatója agy (,5-,7). Az oldatból a féy 80 szögbe lép be a mérıprzmába, de a féytörés matt csak β h yílásszögő kúpba halad tovább a przmába. Ezt a sugármeetet képezk le egy győjtılecsével a lecse fókusz síkjára, ahol egy vlágos kör a látómezı közepé, és egy sötét körgyőrő a látómezı szélé jö létre. 4. ábra Az Abbé-féle refraktométerbe a mérıprzmát elhagyó féysugarak leképezése egy győjtı lecsével. A fókuszsíkba képzıdı vlágos és sötét terület határfelületét fgyeljük meg egy távcsövö keresztül. A vlágos mezı átmérıje övekszk, ha a β h szög értéke ı. Ha a távcsıbe egy skálát s elhelyezük, akkor a β h értéke, vagy közvetleül a törésmutató értéke olvasható le. Általába a törésmutató skála mellett egy másk skála s látható, amelyk a törésmutatóak megfelelı szárazayag-tartalmat mutatja %-ba. (Ez az összetétel aráyak régebbe elterjedt mértékegységére voatkozk, és kg/m -bıl számították.) Törésmutató méréséek gyakorlat alkalmazása: megfelelı htelesítés utá - oldatok törésmutatójáak mérése, a törésmutató értékébıl az oldat kocetrácóját lehet meghatároz - övéy zsírok, olajok törésmutatójáak mérése, a törésmutató értékébıl a tsztaság fokot lehet meghatároz

50 50 - szuszpezók törésmutatójáak mérése, a törésmutató értékébıl a szárazayag tartalmat lehet meghatároz. Az ayagok törésmutatójáak az értéke erıse függ a hımérséklettıl, ezért a refraktométerekbe (törésmutató-mérıkbe) a méredı ayag hımérsékletét termosztálással álladó értéke tartják. A leolvasott szárazayag-tartalmat a hımérséklet értékéek megfelelıe korrgál kell korrekcós táblázatok segítségével. Megjegyzés: a hallgatók gyakor hbája, hogy a törésmutató értékét próbálják meg korrgál, holott a táblázat az összetétel aráyra voatkozk. Hımérséklet C Korrekcós táblázat refraktométer adatáak helyesbítésére Szárazayagtartalom százalékba ,58-0,6-0,68-0,7-0,75-0,78-0,8-0,8-0,86-0,87-0,88 9-0,54-0,58-0,6-0,66-0,70-0,7-0,75-0,77-0,79-0,80-0,8 0-0,50-0,54-0,58-0,6-0,64-0,66-0, ,7-0,7-0,74-0,46-0,49-0,5-0,55-0,58-0,60-0,6-0,64-0,65-0,66-0,67-0,4-0,46-0,48-0,50-0,5-0,54-0,56-0,57-0,58-0,59-0,6-0,7-0,40-0,4-0,44-0,46-0,48-0,49-0,50-0,5-0,5-0,5 4-0, -0,5-0,7-0,9-0,40-0,4-0,4-0,4-0,44-0,45-0,45 5-0,7-0,9-0, -0, -0,4-0,4-0,5-0,6 -,07-0,7-0,8 6-0, -0,4-0,5-0,6-0,7-0,8-0,8-0,9-0,0-0,0-0,0 7-0,7-0,8-0,9-0,0-0,0-0, -0, -0, -0, -0, -0, 8-0, -0, -0, -0,4-0,4-0,4-0,4-0,5-0,5-0,5-0,5 9-0,06-0,06-0,06-0,07-0,07-0,07-0,07-0,08-0,08-0,08-0,08 0 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,06 0,07 0,07 0,07 0,07 0,08 0,08 0,08 0,08 0,08 0,08 0, 0, 0,4 0,4 0,5 0,5 0,5 0,5 0,5 0,6 0,6 0,9 0,0 0, 0, 0, 0, 0, 0, 0, 0,4 0,4 4 0,6 0,7 0,8 0,9 0,0 0,0 0, 0, 0, 0, 0, 5 0, 0,5 0,6 0,7 0,8 0,8 0,9 0,40 0,40 0,40 0,40 6 0,40 0,4 0,4 0,44 0,45 0,46 0,47 0,48 0,48 0,48 0,48 7 0,48 0,50 0,5 0,5 0,54 0,55 0,55 0,56 0,56 0,56 0,56 8 0,56 0,57 0,60 0,6 0,6 0,6 0,6 0,64 0,64 0,64 0,64 9 0,64 0,66 0,68 0,69 0,7 0,7 0,7 0,7 0,7 0,7 0,7 0 0,7 0,74 0,77 0,78 0,79 0,80 0,80 0,8 0,8 0,8 0,8 0,8 0,8 0,86 0,87 0,88 0,89 0,89 0,89 0,89 0,90 0,90 0,89 0,9 0,94 0,95 0,97 0,97 0,97 0,97 0,98 0,98 0,98 0,97,00,0,05,07,08,08,08,09,09,09 4,06,09,,4,6,8,8,8,9,9,9 5,6,9,,4,6,8,8,8,9,9,9 6,6,8,,4,6,8,8,8,9,9,9 7,6,8,4,44,46,48,48,48,49,49,49 8,46,48,5,54,56,58,58,58,59,59,59 9,56,58,6,64,66,68,68,68,69,70,70 40,66,68,7,74,77,78,78,78,79,80,80 4,77,79,8,85,87,89,89,89,89,90,90 4,87,90,9,95,97,99,99,00,00,0,0 4,97,00,0,06,08,0,0,,,,

51 5 M A molárs refrakcó: R, ahol a törésmutató, M a molekula tömeg, ρ a sőrőség. + ρ Az IUPAC változatába: R V M, ahol V M a molárs térfogat. + A törésmutató függ a megvlágító féy hullámhosszától. Általába a Na D voalára adják meg az értékét. A Na D voala 598 m hullámhosszú féy. Általába a törésmutató értéke csökke, ha ı a hullámhossz abba a spektráls tartomáyba, ahol az ayag em yel el féyt. Abba a spektráls tartomáyba, ahol az ayagak az abszorpcója, ott a törésmutató értéke jeletékeye ı a hullámhossz övelésével. Az Abbé-féle törésmutató mérıkél lehetıség va arra, hogy a sötét-vlágos határvoalat korrgáljuk a szí eltérésre egy akromatkus przmapár segítségével. Mvel a törésmutató értéke függ a féy frekvecájától, lletve hullámhosszától, ezért a törés szög s függ a hullámhossztól. Ezt a jeleséget haszálják fel a spektroszkópába, hogy az összetett fehér féy hullámhossz szí szert felbotását létrehozzák. A laboratórumba haszálatos RL refraktométerél a dszperzó Abbe-féle számát a 4-es felrat közelébe találjuk. A mérés meete Elıször a refraktométer mérıprzmájára vzet cseppetük, majd rázárjuk a megvlágító przmát, (összeyomjuk a két przmát). Beállítjuk a vlágos-sötét határvoalat az okulár foal keresztjére. Elleırzzük, hogy a mérı skálá a törésmutató,, ll. a szárazayag tartalom 0 %. Ezutá szétytjuk a két przmát, ktöröljük papír zsebkedıvel a vzet, és a méredı oldatot cseppetjük a mérı przmára. Megt beállítjuk a vlágos sötét határvoalat a foal keresztre, és leolvassuk a törésmutatót, ll. a szárazayag tartalmat. Feladatok Elıször elleırzzük, hogy a víz törésmutatója,, ll. szárazayag tartalma 0 %, majd megmérjük a külöbözı kocetrácójú oldatok törésmutatóját. Ábrázoljuk mm-papíro a törésmutatót a kocetrácó függvéyébe, regresszós egyeest llesztük a mérés potokra. Meghatározzuk az llesztett egyees kostasat, és kszámítjuk az smeretle kocetrácót. Ha a mőszer przmát tsztára töröltük, és mégsem mutat ullát, az azt jelet, hogy kalbrálás hbája va (redszeres hba). Ematt a mérés eredméyeket azoos agyságú, de elletétes elıjelő értékkel korrgál kell. Javasolt táblázat Hígítás aráy Törésmutató Leolvasott szárazayag tartalom Korrgált szárazayag tartalom

52 5 Szímérés A szí mérése az ember szem szíérzékeléséhez gazított módszerekkel törték. A Commsso Iteratoale de l Éclarage 9-be elfogadta az ember szílátáso alapuló trkromatkus szíérzéklet mérıszámokat (szíger-összetevıket): X (vörös) 700 m Y (zöld) 546, m Z (kék) 45,8 m A szíger-összetevıkbıl a szíkoordátákat a következı összefüggések alapjá lehet kszámíta: X X + Y + Z Y y X + Y + Z Z z X + Y + Z Ezek összege, ezért elegedı kettıt megad. Az Y a vlágosság formácót hordozza.

53 5 5. ábra CIE, y szídagram A CIE -y szídagram tartalmazza a spektrumszíeket és a kevert szíeket. A tszta spektrum szíek a görbe voalo vaak feltütetve. A 5. ábrá fekete voallal jeleztük az alapszígerek által kfeszített gamut helyét. A külöbözı (em tszta) spektrumszíek a szídagram egyes potja. Az E pot jelz a fehér szít: 0,4 és y0,88. A MOMCOLOR szímérı (6. ábra) trstmulusos, azaz a vörös, a zöld és a kék szíger összetevıket határozza meg a mért objektum felületérıl vsszaverıdött féybe. A megvlágítás a mért felületre merılegese érkezk, a vsszavert (szímérésre felhaszált) sugárzás 45 -ba fgyelhetı meg. A vörös szíger összetevıt két külöbözı vörös szőrővel határozza meg a mőszer, a zöld és kék összetevıket egy-egy szőrıvel. A méredı felületrıl vsszavert féyt egy győrő alakú szelé féyelemmel mér. 6. ábra MOMCOLOR vázlatos felépítése Az X, Y, és Z értékekbıl a CIELAB szíjellemzıket a következıképpe lehet meghatároz: * 500 o Y o Y X X a * 00 o Z o Z Y Y b 6 6 * Y o Y L

54 54 Az a * a vörös-zöld, a b * a kék-sárga szíezetre jellemzı, az L * a vlágosság téyezı. Az X o, Y o és Z o értékek a fehérpot (C) adata, redre 98,07, 00,0 és 8,. A MOMCOLOR a mért X, Y és Z értékekbıl meg tudja határoz az, y, z, és a *, b * és L *, értékeket. A CIELAB szíger térbe a króma, és a szíezet szög * * [( a ) ( b ) ] * * b C ab + és h o ab arctg * a. Ha egy etalot (colour stadard) jellemzı értékek: L * S, a * S, b * S és C * S, a mtát jellemzıek pedg L * M, a * M, b * M és C * M A mta és az etalo szíger külöbsége: * E ab * * * * * * ahol L L M L S, a a M a S, A szíezet külöbség: * ab * * * [( L ) + ( a ) + ( b ) ], * * * b és b M b S * * * [( E ) ( ) ( ) ] ab Lab Cab H. A fet meységeket lehet ábrázol az a *, b * és L * térbe: C C C. * ab * M * S 7. ábra CIELAB szíger térbe egy etalo és egy mta potja A mérés meete MOMCOLOR 00 haszálat, mérés leírás. A mérıegység bekapcsolása a Mas kapcsolóval, a lámpa bekapcsolása a Lamp kapcsolóval és a kértékelı számítógép bekapcsolása a hátlapjá levı fıkapcsolóval. A mőszerek kb. félóra melegedésre va

55 55 szüksége a mérés elıtt. A mérés kezdetekor a fehér etaloal elleırzzük a mőszer beállítását. A számítógép egység beállítása ekkor legye Baloldalo AUT (automatkus) Középe jobboldalo ST (stadard) Jobboldalo a széle C (C sugárzáseloszlás) Nyomjuk meg kétszer a CE/C (Clear Etry) gombot. Fordítsuk a mérıfeje levı szíszőrı készletet a Z állásba. Ekkor a mérıegysége a Z lámpa vlágít. A mérés akkor kezdıdk, amkor elıször váltjuk Z állásból X állásba a szíszőrıket. Négy másodperc múlva a számítóegysége megjelek az X értéke. Forgassuk tovább a szíszőrıket X, Y és Z állásba, mdg kvárva a mérés dıt. Elleırzzük, hogy az etalo hátoldalára felírt értékeket mértük-e. Ha eltérést tapasztaluk, a mőszert újra htelesíte kell. Ezt csak a gyakorlatvezetı végezhet el. Az etalo skeres mérése eseté yomjuk meg a számítóegysége az SA (sample) felratú kapcsolót, ekkor kezdıdk a mérés. Helyezzük a méredı objektumot (pl. almát) a mérıfejre, az etalo helyére. Mérjük meg a szíéek jellemzıt a fet sorredbe: X, X, Y és Z szíszőrıkkel. Nyomjuk meg a START blletyőt a számító egysége. Néháy perc múlva leolvashatjuk a CIELAB jellemzıket a képeryırıl. Leolvasás utá yomjuk meg a Φ, majd a 0 blletyőt, utáa smét a START -t. Ekkor a mőszer kszámítja és kjelz az, y és z szí koordátákat. Mérés ColorLITE mőszerrel A mellékelt ábrá látható mőszerrel hasolóképpe elvégezhetjük a mérést. Ehhez a mérıfejet (Probe Head) a gyümölcsre kell szoríta, és a kjelzırıl leolvas az adatokat. Feladatok Az etalora és a mtára kapott X, Y, és Z értékekbıl határozzuk meg az, y, z, a *, b *, L * értékeket. Számítsuk k a krómát, a szíezet szöget. Ábrázoljuk a mért potokat az -y szídagramo, valamt a CIELAB szíger térbe. Számítsuk k az etalo és a mta szíger külöbségét és szíezet külöbségét.

56 56 Az élelmszerpar termékekre em értelmeztek még szabváyt, vagy kalbráló etalot. Ezért a szíger külöbség számítását pl. egy alma pros és zöld oldala (a fedıszí és az alapszí) között eltérés számításával gyakoroljuk. Javasolt táblázatok Etalo Mta X Y Z Alma zöld oldal Alma pros oldal y z a * b * L * C h H E
