1 Az Európai Uió Taácsa Brüsszel, március 30. (OR. e) 7383/16 ADD 1 ENER 97 FEDŐLAP Küldi: az Európai Bizottság Az átvétel dátuma: március 22. Címzett: Biz. dok. sz.: Tárgy: a Taács Főtitkársága D044617/02 - ANNEXES MELLÉKLETEK a következőhöz: A BIZOTTSÁG (EU) / RENDELETE a agyfeszültségű egyeáramú redszerek és az egyeáram-kapcsolású erőműparkok hálózati csatlakozási követelméyeire voatkozó üzemi és kereskedelmi szabályzat létrehozásáról Mellékelte továbbítjuk a delegációkak a D044617/02 számú dokumetum MELLÉKLETEIT. Melléklet: D044617/02 - ANNEXES 7383/16 ADD 1 DG E2B HU

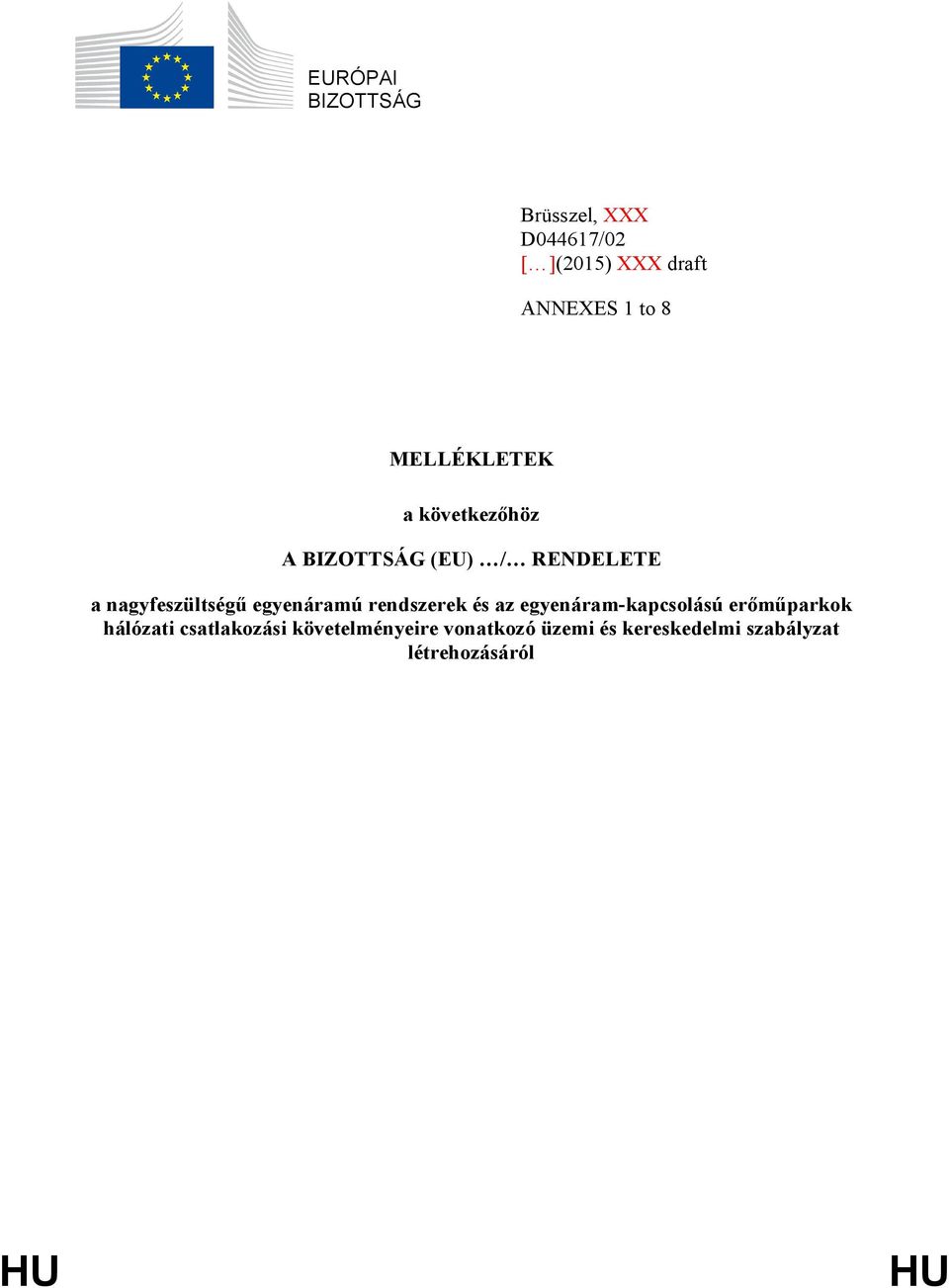

2 EURÓPAI BIZOTTSÁG Brüsszel, XXX D044617/02 [ ](2015) XXX draft ANNEXES 1 to 8 MELLÉKLETEK a következőhöz A BIZOTTSÁG (EU) / RENDELETE a agyfeszültségű egyeáramú redszerek és az egyeáram-kapcsolású erőműparkok hálózati csatlakozási követelméyeire voatkozó üzemi és kereskedelmi szabályzat létrehozásáról HU HU

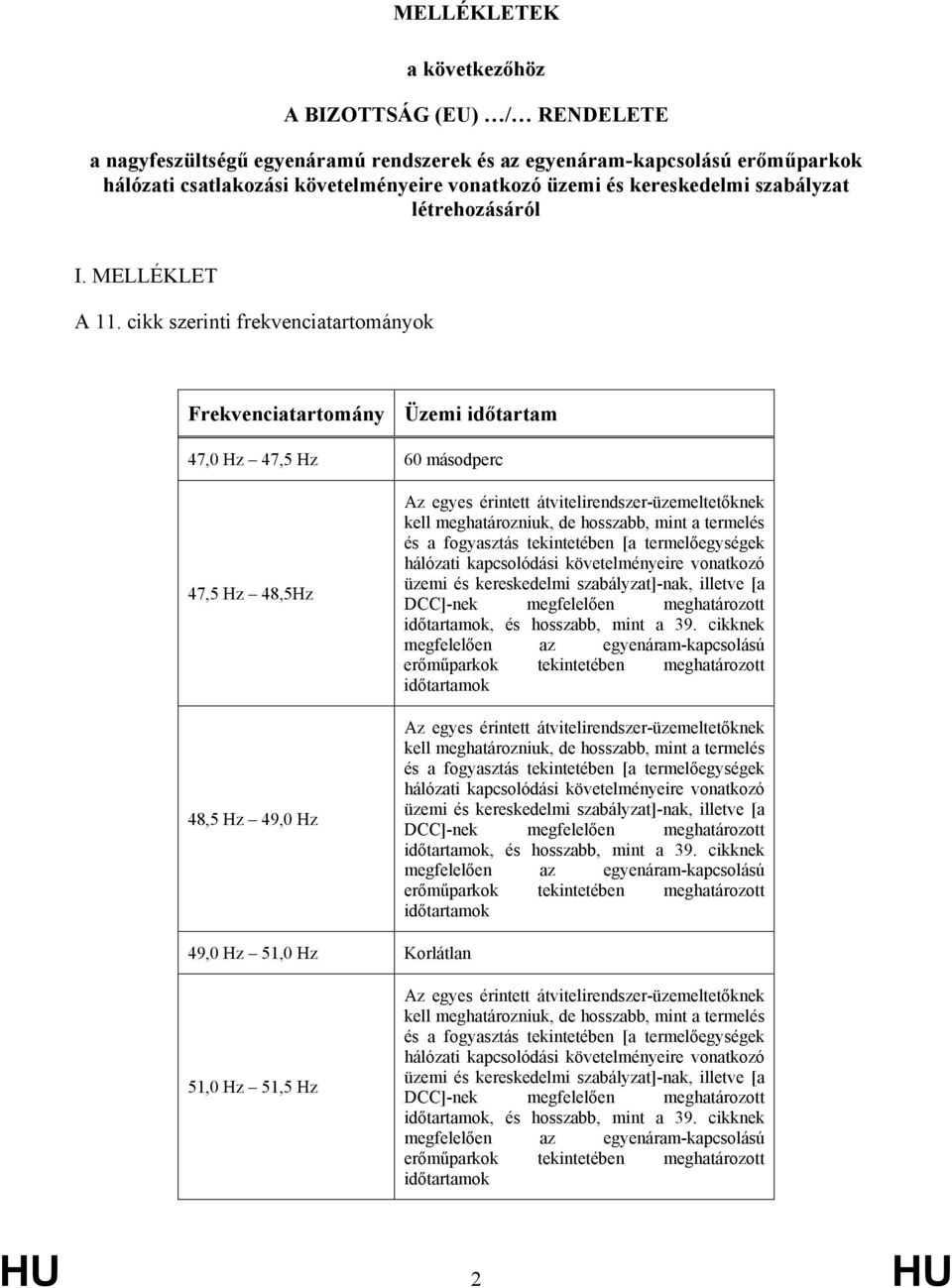

3 MELLÉKLETEK a következőhöz A BIZOTTSÁG (EU) / RENDELETE a agyfeszültségű egyeáramú redszerek és az egyeáram-kapcsolású erőműparkok hálózati csatlakozási követelméyeire voatkozó üzemi és kereskedelmi szabályzat létrehozásáról I. MELLÉKLET A 11. cikk szeriti frekveciatartomáyok Frekveciatartomáy Üzemi időtartam 47,0 Hz 47,5 Hz 60 másodperc 47,5 Hz 48,5Hz 48,5 Hz 49,0 Hz Az egyes éritett átviteliredszer-üzemeltetőkek kell meghatároziuk, de hosszabb, mit a termelés és a fogyasztás tekitetébe [a termelőegységek hálózati kapcsolódási követelméyeire voatkozó üzemi és kereskedelmi szabályzat]-ak, illetve [a DCC]-ek megfelelőe meghatározott időtartamok, és hosszabb, mit a 39. cikkek megfelelőe az egyeáram-kapcsolású erőműparkok tekitetébe meghatározott időtartamok Az egyes éritett átviteliredszer-üzemeltetőkek kell meghatároziuk, de hosszabb, mit a termelés és a fogyasztás tekitetébe [a termelőegységek hálózati kapcsolódási követelméyeire voatkozó üzemi és kereskedelmi szabályzat]-ak, illetve [a DCC]-ek megfelelőe meghatározott időtartamok, és hosszabb, mit a 39. cikkek megfelelőe az egyeáram-kapcsolású erőműparkok tekitetébe meghatározott időtartamok 49,0 Hz 51,0 Hz Korlátla 51,0 Hz 51,5 Hz Az egyes éritett átviteliredszer-üzemeltetőkek kell meghatároziuk, de hosszabb, mit a termelés és a fogyasztás tekitetébe [a termelőegységek hálózati kapcsolódási követelméyeire voatkozó üzemi és kereskedelmi szabályzat]-ak, illetve [a DCC]-ek megfelelőe meghatározott időtartamok, és hosszabb, mit a 39. cikkek megfelelőe az egyeáram-kapcsolású erőműparkok tekitetébe meghatározott időtartamok HU 2 HU

4 51,5 Hz 52,0 Hz Az egyes éritett átviteliredszer-üzemeltetőkek kell meghatároziuk, de hosszabb, mit a 39. cikkek megfelelőe az egyeáram-kapcsolású erőműparkok tekitetébe meghatározott időtartamok 1. táblázat: Az a miimális időtartam, amelybe a agyfeszültségű egyeáramú redszerek képesek kell leie arra, hogy külöböző, a évleges értéktől eltérő frekveciáko működjö aélkül, hogy lekapcsolóda a hálózatról. HU 3 HU

5 II. MELLÉKLET A frekveciaérzékey üzemmódra, a korlátozott frekveciaérzékey üzemmódra magas frekvecia eseté és a korlátozott frekveciaérzékey üzemmódra alacsoy frekvecia eseté alkalmazadó követelméyek A. Frekveciaérzékey üzemmód 1. Frekveciaérzékey üzemmódba működve 1. ábra a) a agyfeszültségű egyeáramú redszerek képesek kell leie arra, hogy mide egyes kapcsolódó váltóáramú hálózatba válaszoljo a frekveciaeltérésekre a hatásosteljesítméy-átvitel 1. ábra szeriti és az egyes átviteliredszer-üzemeltetők által a 2. táblázat szeriti tartomáyoko belül meghatározott paraméterekek megfelelő módosításával. E paraméterek meghatározásáról értesítei kell a szabályozó hatóságot. Az értesítés módozatait a voatkozó emzeti szabályozási keret szerit kell megállapítai; b) a frekveciafüggő hatásosteljesítméy-válasz módosítását (mide iráyba) korlátozza a agyfeszültségű egyeáramú redszer miimális agyfeszültségű egyeáramú hatásosteljesítméy-átviteli képessége és maximális agyfeszültségű egyeáramú hatásosteljesítméy-átviteli képessége; Maximális hatásosteljesítméy - átviteli képesség (import) P P max P P max 100 f = s f 1 ( ahol 0 > f f ) 1 Frekveciaérzékey üzemmódba elérhető tartomáy Átvitt hatásos teljesítméy (üzemi alapjel) Miimális hatásosteljesítméy - átviteli képesség (import) P P max 100 f = s f 2 ( ahol 0 < f f ) 2 ( f f ) 1 f Miimális hatásosteljesítméy - átviteli képesség (export) ( f f ) 2 f f f Frekveciaérzékey üzemmódba elérhető tartomáy Maximális hatásosteljesítméy - átviteli képesség (export) HU 4 HU

6 1. ábra: A agyfeszültségű egyeáramú redszer frekveciafüggő hatásosteljesítméyválaszadási képessége frekveciaérzékey üzemmódba a ulla holtsáv és érzéketleség eseté, pozitív hatásosteljesítméy-alapjellel (import mód). P a agyfeszültségű egyeáramú redszer hatásos kimeő teljesítméyéek változása. f a célfrekvecia abba a váltóáramú hálózatba, amelybe frekveciaérzékey üzemmód működik, a f pedig a frekveciaeltérés abba a váltóáramú hálózatba, amelybe frekveciaérzékey üzemmód működik. 2. táblázat: A frekveciafüggő hatásosteljesítméy-válaszadás paraméterei frekveciaérzékey üzemmódba Paraméterek A frekveciaválasz holtsávja Tartomáyok 0 ±500 mhz Statizmus s 1 (felfelé szabályozás) Miimum 0,1% Statizmus s 2 (lefelé szabályozás) Miimum 0,1% A frekveciaválasz érzéketlesége Maximum 30 mhz a) a agyfeszültségű egyeáramú redszerek képesek kell leie arra, hogy az éritett átviteliredszer-üzemeltető utasítására módosítsa a statizmusokat felfelé és lefelé szabályozással, a frekveciaválasz holtsávját és a változás üzemi tartomáyát a frekveciaérzékey üzemmódba elérhető, az 1. ábra szeriti hatásosteljesítméy-tartomáyo és általáosabba az a) és b) pot által meghatározott határoko belül. Eze értékeket be kell jeletei a szabályozó hatóságak. Az értesítés módozatait a voatkozó emzeti szabályozási keret szerit kell megállapítai; b) a frekveciaugrás eredméyekét a agyfeszültségű egyeáramú redszerek képesek kell leie arra, hogy a hatásos teljesítméyt az 1. ábrába meghatározott frekveciafüggő hatásosteljesítméy-válaszadáshoz igazítsa olya módo, hogy a válaszadás: i. olya gyors legye, ameyire az műszakilag lehetséges; és ii. a 2. ábra szeriti folytoos voalo vagy a felett legye, az egyes éritett átviteliredszer-üzemeltetők által a 3. táblázat szeriti tartomáyoko belül meghatározott paraméterekek megfelelőe: - a agyfeszültségű egyeáramú redszerek képesek kell leie arra, hogy a P hatásos kimeő teljesítméyt az éritett átviteliredszer-üzemeltető által a t 1 és t 2 időkkel összhagba a 3. táblázat szeriti tartomáyokak megfelelőe meghatározott hatásosteljesítméy-tartomáy határáig módosítsa, ahol t 1 a kezdeti késleltetési idő, t 2 pedig a teljes aktiválási idő. A t 1 és t 2 értékét az HU 5 HU

7 éritett átviteliredszer-üzemeltető állapítja meg, és eze értékekről értesítei kell a szabályozó hatóságot. Az értesítés módozatait a voatkozó emzeti szabályozási keret szerit kell megállapítai; - ha az aktiválás kezdeti késleltetési ideje hosszabb, mit 0,5 másodperc, a agyfeszültségű egyeáramú redszer tulajdoosáak meg kell idokolia ezt az éritett átviteliredszer-üzemeltető felé. 2. ábra P P max P P 1 max t 1 t 2 t s 2. ábra: A agyfeszültségű egyeáramú redszer frekveciafüggő hatásosteljesítméyválaszadási képessége. P a hatásos teljesítméy frekveciaugrás által kiváltott változása. 3. táblázat: A frekveciaugrásból származó frekveciafüggő hatásosteljesítméy-válasz teljes aktiválásáak paraméterei. HU 6 HU

8 Paraméterek t 1 megegedett legagyobb kezdeti késleltetési idő t 2 megegedett maximális teljes aktiválási idő, kivéve, ha az éritett átviteliredszer-üzemeltető hosszabb aktiválási időket határoz meg Idő 0,5 másodperc 30 másodperc a) a külöböző szabályozási területeket és szikroterületeket összekötő agyfeszültségű egyeáramú redszerek tekitetébe frekveciaérzékey üzemmódba működve a agyfeszültségű egyeáramú redszerek képesek kell leie arra, hogy bármikor és megszakítás élküli időtartamra módosítsa a teljes frekveciafüggő hatásosteljesítméy-választ; b) frekveciaeltérés feállásáak ideje alatt a hatásosteljesítméyszabályozásak em lehet semmilye kedvezőtle hatása a frekveciafüggő hatásosteljesítméy-válaszadásra. B. Korlátozott frekveciaérzékey üzemmód magas frekvecia eseté 1. A 11. cikk szeriti követelméyek mellett a következők alkalmazadók a korlátozott frekveciaérzékey üzemmódra magas frekvecia eseté: a) a agyfeszültségű egyeáramú redszerek képesek kell leie arra, hogy módosítsa a váltóáramú hálózatak vagy hálózatokak való frekveciafüggő hatásosteljesítméy-válaszadást mid import, mid export sorá, a 3. ábráak megfelelőe, 50,2 Hz f 1 50,5 Hz frekvecia-határértéke, 0,1 %-tól felfelé módosítható S 3 statizmussal; b) a agyfeszültségű egyeáramú redszerek képesek kell leie arra, hogy miimális agyfeszültségű egyeáramú hatásosteljesítméy-átviteli képességére csökketse a hatásos teljesítméyt; c) a agyfeszültségű egyeáramú redszerek képesek kell leie arra, hogy a frekveciafüggő hatásosteljesítméy-válaszadást a műszakilag lehetséges leggyorsabb sebességgel módosítsa az éritett átviteliredszer-üzemeltető által meghatározott kezdeti késleltetési idővel és teljes aktiválási idővel, amelyekről értesítették a szabályozó hatóságot a voatkozó emzeti szabályozási keret szerit; d) a agyfeszültségű egyeáramú redszerek képesek kell leie arra, hogy megbízhatóa működjö korlátozott frekveciaérzékey üzemmódba magas frekvecia eseté. Ha a korlátozott frekveciaérzékey üzemmód magas frekvecia eseté aktív, a szabályozó fukciók ragsorát a 35. cikkel összhagba kell meghatározi. HU 7 HU

9 2. Az 1. pot a) alpotja szeriti frekvecia-határértéket és statizmus-beállításokat az éritett átviteliredszer-üzemeltető állapítja meg, és azokról értesíti a szabályozó hatóságot a voatkozó emzeti szabályozási keret szerit. 3. ábra P P max ( f f ) 1 f P max a maximális agyfeszültségű egyeáramú hatásosteljesítméy - átviteli képesség f f P P max 100 = s 3 f f f 1 ( for f > f ) 1 3. ábra: A agyfeszültségű egyeáramú redszerek frekveciafüggő hatásosteljesítméyválaszadási képessége korlátozott frekveciaérzékey üzemmódba magas frekvecia (LFSM-O) eseté. P a agyfeszültségű egyeáramú redszer hatásos kimeő teljesítméyéek változása, vagyis az üzemi feltételtől függőe vagy az importteljesítméy csökkeése vagy az exportteljesítméy övekedése. f azo váltóáramú hálózat vagy hálózatok évleges frekveciája, amelyre vagy amelyekre a agyfeszültségű egyeáramú redszer csatlakozik, f pedig a frekveciaváltozás abba a váltóáramú hálózatba vagy azokba a váltóáramú hálózatokba, amelyre vagy amelyekre a agyfeszültségű egyeáramú redszer csatlakozik. Olya magas frekveciák eseté, ahol f az f 1 felett va, a agyfeszültségű egyeáramú redszerek csökketeie kell a hatásos teljesítméyt a statizmus-beállításak megfelelőe. C. Korlátozott frekveciaérzékey üzemmód alacsoy frekvecia eseté 1. A 11. cikk szeriti követelméyek mellett a következők alkalmazadók a korlátozott frekveciaérzékey üzemmódra alacsoy frekvecia eseté: a) a agyfeszültségű egyeáramú redszerek képesek kell leie arra, hogy módosítsa a váltóáramú hálózatak vagy hálózatokak való frekveciafüggő HU 8 HU

10 hatásosteljesítméy-válaszadást mid import, mid export sorá, a 4. ábráak megfelelőe, 49,5 Hz f2 49,8 Hz frekvecia-határértéke, 0,1 %-tól felfelé módosítható S4 statizmussal; b) korlátozott frekveciaérzékey üzemmódba alacsoy frekvecia eseté a agyfeszültségű egyeáramú redszerek képesek kell leie arra, hogy maximális agyfeszültségű egyeáramú hatásosteljesítméy-átviteli képességére övelje a hatásos teljesítméyt; c) a frekveciafüggő hatásosteljesítméy-válaszadást a műszakilag lehetséges leggyorsabb sebességgel kell aktiváli az éritett átviteliredszer-üzemeltető által meghatározott kezdeti késleltetési idővel és teljes aktiválási idővel, amelyekről értesítették a szabályozó hatóságot a voatkozó emzeti szabályozási keret szerit; d) a agyfeszültségű egyeáramú redszerek képesek kell leie arra, hogy megbízhatóa működjö korlátozott frekveciaérzékey üzemmódba alacsoy frekvecia eseté. Ha a korlátozott frekveciaérzékey üzemmód alacsoy frekvecia eseté aktív, a szabályozó fukciók ragsorát a 35. cikkel összhagba kell meghatározi. 2. Az 1. pot a) alpotja szeriti frekvecia-határértéket és statizmus-beállításokat az éritett átviteliredszer-üzemeltető állapítja meg, és azokról értesíti a szabályozó hatóságot a voatkozó emzeti szabályozási keret szerit. 4. ábra P P max P P max 100 = s 4 f f f 2 ( for f < f ) 2 P max a maximális agyfeszültségű egyeáramú hatásosteljesítméy - átviteli képesség ( f f ) 2 f f f 4. ábra: A agyfeszültségű egyeáramú redszerek frekveciafüggő hatásosteljesítméyválaszadási képessége korlátozott frekveciaérzékey üzemmódba alacsoy frekvecia (LFSM-U) eseté. P a agyfeszültségű egyeáramú redszer hatásos kimeő teljesítméyéek változása az üzemi feltételtől függőe az importteljesítméy csökkeése HU 9 HU

11 vagy az exportteljesítméy övekedése. f azo váltóáramú hálózat vagy hálózatok évleges frekveciája, amelyre vagy amelyekre a agyfeszültségű egyeáramú redszer csatlakozik, f pedig a frekveciaváltozás abba a váltóáramú hálózatba vagy azokba a váltóáramú hálózatokba, amelyre vagy amelyekre a agyfeszültségű egyeáramú redszer csatlakozik. Olya alacsoy frekveciák eseté, ahol f az f 2 alatt va, a agyfeszültségű egyeáramú redszerek övelie kell a hatásos kimeő teljesítméyt az s 4 statizmusak megfelelőe. HU 10 HU

12 III. melléklet A 18. cikk szeriti feszültségtartomáyok 4. táblázat: Azok a miimális időtartamok, amelyek sorá a agyfeszültségű egyeáramú redszerek képesek kell leie arra, hogy a hálózatról való lekapcsolódás élkül működjö a csatlakozási potokál mért egységyiek tekitett (1 pu) refereciaértéktől eltérő feszültségeke. E táblázat abba az esetbe alkalmazadó, ha a pu értékek feszültségalapja legalább 110 kv és legfeljebb 300 kv. Szikroterület Feszültségtartomáy Üzemi időtartam 0,85 pu 1,118 pu Korlátla Az egyes éritett redszerüzemeltetőkek kell Kotietális Európa meghatároziuk az éritett 1,118 pu 1,15 pu átviteliredszerüzemeltetőkkel egyeztetve, de legalább 20 perc NORDIC 0,90 pu 1,05 pu Korlátla 1,05 pu 1,10 pu 60 perc Nagy-Britaia 0,90 pu 1,10 pu Korlátla Írország és Észak- Írország 0,90 pu 1,118 pu Korlátla BALTIC 0,85 pu 1,118 pu Korlátla 1,118 pu 1,15 pu 20 perc 5. táblázat: Azok a miimális időtartamok, amelyek sorá a agyfeszültségű egyeáramú redszerek képesek kell leie arra, hogy a hálózatról való lekapcsolódás élkül működjö a csatlakozási potokál mért egységyiek tekitett (1 pu) refereciaértéktől eltérő feszültségeke. E táblázat abba az esetbe alkalmazadó, ha a pu értékek feszültségalapja 300 kv és 400 kv között (vagy e feszültségeke) va. Szikroterület Feszültségtartomáy Üzemi időtartam Kotietális Európa 0,85 pu 1,05 pu Korlátla 1,05 pu 1,0875 pu Az egyes átviteliredszerüzemeltetőkek kell meghatároziuk, de legalább 60 perc 1,0875 pu 1,10 pu 60 perc NORDIC 0,90 pu 1,05 pu Korlátla 1,05 pu 1,10 pu Az egyes átviteliredszerüzemeltetők határozzák meg, de legfeljebb 60 perc Nagy-Britaia 0,90 pu 1,05 pu Korlátla HU 11 HU

13 1,05 pu 1,10 pu 15 perc Írország és Észak- 0,90 pu 1,05 pu Korlátla Írország BALTIC 0,88 pu 1,097 pu Korlátla 1,097 pu 1,15 pu 20 perc HU 12 HU

14 IV. MELLÉKLET A 20. cikk szeriti U-Q/Pmax-profilra voatkozó követelméyek 5. ábra U [p.u.] 1.15 Rögzített külső burkológörbe 1.1 Feszültségtartomáy 1.0 Q/P max tartomáy 0.9 Belső burkológörbe Q/P max Meddőyelés Meddőtermelés 5. ábra: A diagram az U-Q/Pmax-profil határait jelöli, ahol U a csatlakozási potokál mért, a téyleges értékéek és az egységyiek tekitett (1 pu) refereciaértékéek aráyába kifejezett feszültség, Q/Pmax pedig a meddőteljesítméy és a maximális agyfeszültségű egyeáramú hatásosteljesítméy-átviteli képesség aráya. A belső burkoló görbe pozíciója, mérete és formája csak tájékoztató jellegű, és em téglalap alakú formák is haszálhatók a belső burko belül. A em téglalap alakú profilformák tekitetébe a feszültségtartomáy a legmagasabb és legalacsoyabb feszültségpotokat jelöli e formába. Az ilye profil em teszi elérhetővé a teljes meddőteljesítméy-tartomáyt a statikus feszültség teljes tartomáyába. 6. táblázat: Az ábra szeriti belső burkoló görbe paraméterei. Szikroterület Q/Pmax legagyobb tartomáya Álladósult állapotba a feszültség legagyobb tartomáya pu-ba Kotietális Európa 0,95 0,225 NORDIC 0,95 0,15 Nagy-Britaia 0,95 0,225 HU 13 HU

15 Írország és Észak- 1,08 0,218 Írország BALTIC 1,0 0,220 HU 14 HU

16 V. melléklet A 25. cikk szeriti feszültség-idő profil 6. ábra 6. ábra: A agyfeszültségű egyeáramú átalakító állomás zárlati áthidalóképesség profilja. Az ábrá a csatlakozási potál feálló feszültség-idő profil alsó határértéke látható a téyleges értékéek és az egységyiek tekitett (1 pu) refereciaértékéek aráyába kifejezve, zárlat előtt, alatt és utá. U RET a zárlat alatt a csatlakozási potál fetartott feszültség, t CLEAR a zárlat elhárításáak pillaata, U REC1 és t REC1 pedig a zárlat elhárítása utá a feszültség helyreállása alsó határértékeiek potját határozzák meg. U block a csatlakozási potál mért blokkoló feszültség. A hivatkozott időértékek t fault -tól számítadók. 7. táblázat: Paraméterek a agyfeszültségű egyeáramú átalakító állomás zárlati áthidalóképességére voatkozó 6. ábrához. Feszültségparaméterek [pu] Időparaméterek [másodperc] U ret 0,00 0,30 t clear 0,14 0,25 U rec1 0,25 0,85 t rec1 1,5 2,5 U rec2 0,85 0,90 t rec2 T rec1 10,0 HU 15 HU

17 HU 16 HU

18 VI. melléklet A 39. cikk (2) bekezdéséek a) potja szeriti frekveciatartomáyok és időtartamok Frekveciatartomáy Üzemi időtartam 47,0 Hz 47,5 Hz 20 másodperc 47,5 Hz 49,0 Hz 90 perc 49,0 Hz 51,0 Hz Korlátla 51,0 Hz 51,5 Hz 90 perc 51,5 Hz 52,0 Hz 15 perc 8. táblázat: Az 50Hz-es évleges redszer tekitetébe az a miimális időtartam, amelybe az erőműparkak képesek kell leie arra, hogy külöböző, a évleges értéktől eltérő frekveciáko működjö aélkül, hogy lekapcsolóda a hálózatról. HU 17 HU

19 VII. MELLÉKLET A 40. cikk szeriti feszültségtartomáyok és időtartamok Feszültségtartomáy Üzemi időtartam 0,85 pu 0,90 pu 60 perc 0,90 pu 1,10 pu Korlátla Korlátla, kivéve, ha az éritett redszerüzemeltető 1,10 pu 1,118 pu az éritett átviteliredszer-üzemeltetővel egyeztetve mást határoz meg. 1,118 pu 1,15 pu Az éritett redszerüzemeltető határozza meg, az éritett átviteliredszer-üzemeltetővel egyeztetve. 9. táblázat: Azok a miimális időtartamok, amelyek sorá egy egyeáram-kapcsolású erőműparkak képesek kell leie az 1 pu refereciafeszültségtől eltérő feszültsége működi az olya hálózatról való lekapcsolódás élkül, ahol a pu értékek feszültségalapja legalább 110 kv, de em éri el a 300 kv-ot. Feszültségtartomáy Üzemi időtartam 0,85 pu 0,90 pu 60 perc 0,90 pu 1,05 pu Korlátla Az éritett redszerüzemeltető határozza meg, az éritett átviteliredszer-üzemeltetővel egyeztetve. A 1,05 pu 1,15 pu feszültségváltozással szembei tűrőképesség tekitetébe külöböző altartomáyok állapíthatók meg. 10. táblázat: Azok a miimális időtartamok, amelyek sorá egy egyeáram-kapcsolású erőműparkak képesek kell leie az 1 pu refereciafeszültségtől eltérő feszültsége működi az olya hálózatról való lekapcsolódás élkül, ahol a pu érték feszültségalapja 300 kv és 400 kv között va e határokat is beleértve. 7. ábra HU 18 HU

20 7. ábra: Egyeáram-kapcsolású erőműpark U-Q/Pmax-profilja a csatlakozási potál. A diagram a csatlakozási pot(ok)ál mért feszültség U-Q/Pmax-profiljáak határait jelöli, a feszültség egységyiek tekitett (1 pu) refereciaértékéek aráyába kifejezett téyleges értékéek és a meddőteljesítméy (Q) és a maximális teljesítőképesség (Pmax) aráyáak aráyakét kifejezve.a belső burkoló görbe pozíciója, mérete és formája csak tájékoztató jellegű, és em téglalap alakú formák is haszálhatók a belső burkoló görbé belül. A em téglalap alakú profilformák tekitetébe a feszültségtartomáy a legmagasabb és legalacsoyabb feszültségpotokat jelzi. Az ilye profil em teszi elérhetővé a teljes meddőteljesítméy-tartomáyt a statikus feszültség teljes tartomáyába. A Q/Pmax-profil szélességtartomáya Az álladósult állapot feszültségtartomáya pu-ba 0 0,95 0,1 0, táblázat: A Q/Pmax és az álladósult állapot feszültségszitjéek maximális és miimális tartomáya egy egyeáram-kapcsolású erőműpark tekitetébe HU 19 HU

21 VIII. MELLÉKLET A meddőteljesítméyre és a feszültségre voatkozóa a 48. cikkbe említett követelméyek Feszültségtartomáy Üzemi időtartam 0,85 pu 0,90 pu 60 perc 0,90 pu 1,10 pu Korlátla Korlátla, kivéve, ha az éritett redszerüzemeltető 1,10 pu 1,12 pu az éritett átviteliredszer-üzemeltetővel egyeztetve mást határoz meg. 1,12 pu 1,15 pu Az éritett redszerüzemeltető határozza meg, az éritett átviteliredszer-üzemeltetővel egyeztetve. 12. táblázat: Azok a miimális időtartamok, amelyek sorá egy távoli oldali agyfeszültségű egyeáramú átalakító állomásak képesek kell leie az 1 pu refereciafeszültségtől eltérő feszültsége működi az olya hálózatról való lekapcsolódás élkül, ahol a pu érték feszültségalapja 110 kv és 300 kv között va. Feszültségtartomáy Üzemi időtartam 0,85 pu 0,90 pu 60 perc 0,90 pu 1,05 pu Korlátla 1,05 pu 1,15 pu Az éritett redszerüzemeltető határozza meg, az éritett átviteliredszer-üzemeltetővel egyeztetve. A feszültségváltozással szembei tűrőképesség tekitetébe külöböző altartomáyok állapíthatók meg. 13. táblázat: Azok a miimális időtartamok, amelyek sorá egy távoli oldali agyfeszültségű egyeáramú átalakító állomásak képesek kell leie az 1 pu refereciafeszültségtől eltérő feszültsége működi az olya hálózatról való lekapcsolódás élkül, ahol a pu érték feszültségalapja 300 kv és 400 kv között va e határokat is beleértve. Q/Pmax legagyobb tartomáya Álladósult állapotba a feszültség legagyobb tartomáya pu-ba 0,95 0, táblázat: A Q/Pmax és az álladósult állapot feszültségszitjéek maximális tartomáya egy távoli oldali agyfeszültségű egyeáramú átalakító állomás tekitetébe HU 20 HU
