Egyedülálló, kombinált készülék kábelvizsgálatra és diagnosztikára

Átírás

1 Egyedülálló, kombinált készülék kábelvizsgálatra és diagnosztikára DAC 0,1 Hz Sinus 0,1 Hz CR TDS NT Két ismert feszültségforma egy készülékben Lehetővé teszi az előírásoknak megfelelő VLF-kábelvizsgálatokkal egyidejűleg, az RK-diagnosztikát is Kábelkímélő RK-diagnosztika, a gyakorlatban már bizonyított DAC-feszültséggel 50 Hz-es Slope-technológia, a hálózati frekvenciával való közvetlen összehasonlítás érdekében

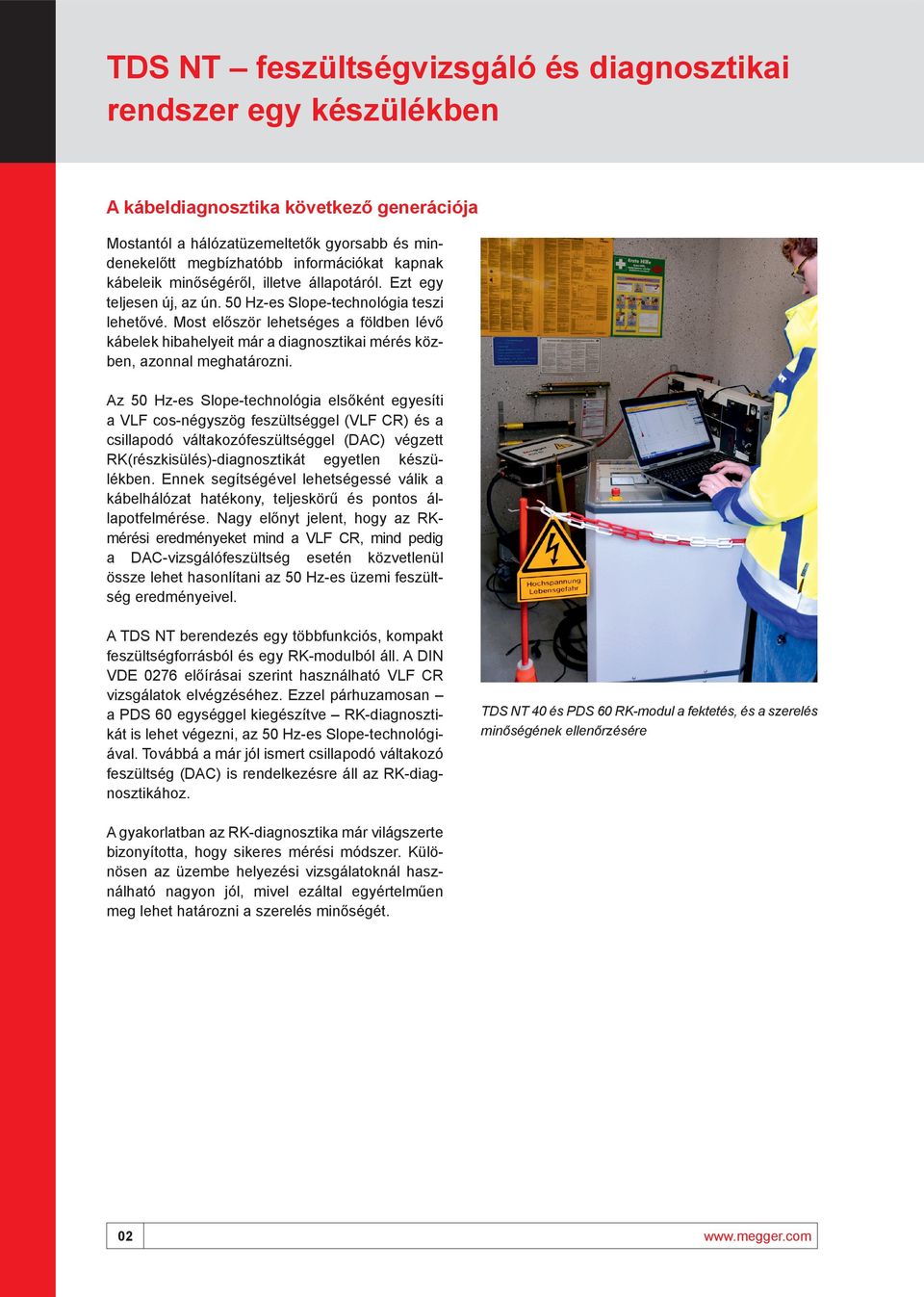

2 TDS NT feszültségvizsgáló és diagnosztikai Vorwort rendszer egy készülékben A kábeldiagnosztika következő generációja Mostantól a hálózatüzemeltetők gyorsabb és mindenekelőtt megbízhatóbb információkat kapnak kábeleik minőségéről, illetve állapotáról. Ezt egy teljesen új, az ún. 50 Hz-es Slope-technológia teszi lehetővé. Most először lehetséges a földben lévő kábelek hibahelyeit már a diagnosztikai mérés közben, azonnal meghatározni. Az 50 Hz-es Slope-technológia elsőként egyesíti a VLF cos-négyszög feszültséggel (VLF CR) és a csillapodó váltakozófeszültséggel (DAC) végzett RK(részkisülés)-diagnosztikát egyetlen készülékben. Ennek segítségével lehetségessé válik a kábelhálózat hatékony, teljeskörű és pontos állapotfelmérése. Nagy előnyt jelent, hogy az RKmérési eredményeket mind a VLF CR, mind pedig a DAC-vizsgálófeszültség esetén közvetlenül össze lehet hasonlítani az 50 Hz-es üzemi feszültség eredményeivel. A TDS NT berendezés egy többfunkciós, kompakt feszültségforrásból és egy RK-modulból áll. A DIN VDE 0276 előírásai szerint használható VLF CR vizsgálatok elvégzéséhez. Ezzel párhuzamosan a PDS 60 egységgel kiegészítve RK-diagnosztikát is lehet végezni, az 50 Hz-es Slope-technológiával. Továbbá a már jól ismert csillapodó váltakozó feszültség (DAC) is rendelkezésre áll az RK-diagnosztikához. TDS NT 40 és PDS 60 RK-modul a fektetés, és a szerelés minőségének ellenőrzésére A gyakorlatban az RK-diagnosztika már világszerte bizonyította, hogy sikeres mérési módszer. Különösen az üzembe helyezési vizsgálatoknál használható nagyon jól, mivel ezáltal egyértelműen meg lehet határozni a szerelés minőségét. 02

3 Két ismert módszer egy készülékben A Megger hosszú ideje foglalkozik nagyteljesítményű VLF-vizsgálóberendezések fejlesztésével. A nagy vizsgálati teljesítményt az általunk szabadalmaztatott energiavisszanyerési elv biztosítja. Most a VLF-feszültségi mód mellett, amely optimális az üzembe helyezési vizsgálatkor, lehetségessé válik a DAC-feszültség előállítása is. A DAC-feszültség ideális feszültségforma a zavarmentes és kábelkímélő RK-diagnosztikához. A mérési elv Mindkét feszültségforma esetén két alapállapot különböztethető meg: a töltőfázis és az oszcilláló fázis. A töltőfázisban a vizsgálandó tárgyat fel kell tölteni a szükséges feszültségszintre, illetve feszültségveszteség esetén pótolni kell a veszteséget. Az oszcilláló fázisban a TDS a vizsgálati tárggyal egy rezgőkört hoz létre, aminek a frekvenciáját egy induktivitás, egy kondenzátor, valamint a vizsgálati tárgy kapacitása határozza meg. A kondenzátor kapacitása biztosítja, hogy az oszcilláló hullám frekvenciája csak minimálisan változzon, ezáltal minden méréshez hálózati frekvenciához közeli, vagyis 50 Hz Slope frekvencia álljon rendelkezésre. Az egyedülálló Minden egyben megoldás Az új TDS NT sorozat nagyfokú rugalmasságot nyújt a kábelvizsgálat és a diagnosztika területén. A TDS NT rendszer egy többfunkciós feszültségforrásból és egy korszerű RK-modulból áll. A felhasználó döntésétől függ, hogy a TDS vizsgálófeszültség-forrást csak normál VLF-vizsgálatra használja, vagy ezzel egyidejűleg az üzembe helyezési vizsgálat közben az RK-modullal diagnosztikai mérést is végez. A már ismert VLF-, és DAC-vizsgálófeszültség mellett a TDS-készülék alkalmas DC-vizsgálatokra, vagy az IEC előírásai szerinti köpenyvizsgálatra. Továbbá az opcionális ESG NT lépésfeszültség szondával együtt köpenyhibahelyek utóbehatárolására is használható. VLF-vizsgálat, egyidejű RK-diagnosztikával Roncsolásmentes RK-diagnosztika, DAC-feszültséggel 03

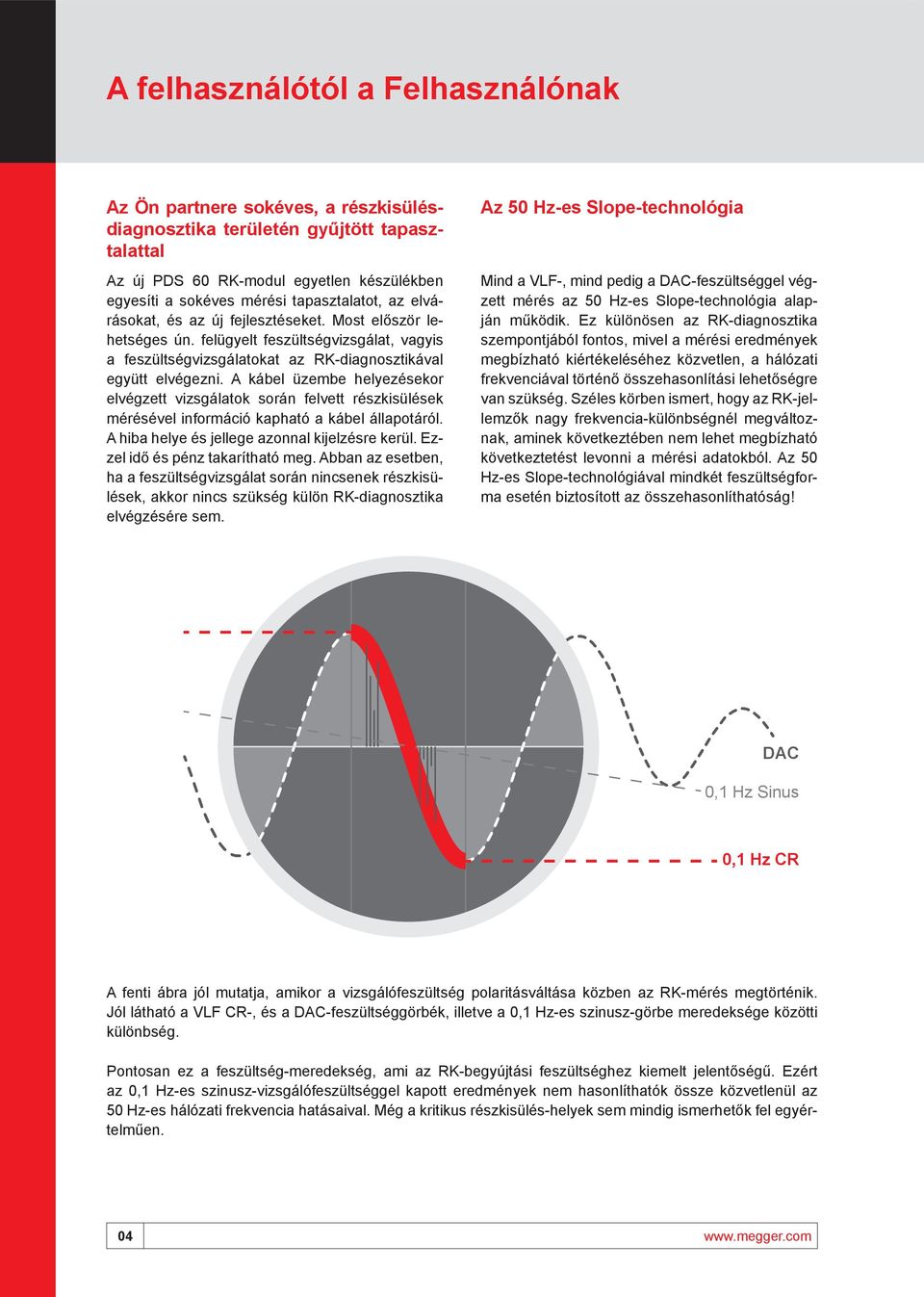

4 Vorwort A felhasználótól a Felhasználónak Az Ön partnere sokéves, a részkisülésdiagnosztika területén gyűjtött tapasztalattal Az új PDS 60 RK-modul egyetlen készülékben egyesíti a sokéves mérési tapasztalatot, az elvárásokat, és az új fejlesztéseket. Most először lehetséges ún. felügyelt feszültségvizsgálat, vagyis a feszültségvizsgálatokat az RK-diagnosztikával együtt elvégezni. A kábel üzembe helyezésekor elvégzett vizsgálatok során felvett részkisülések mérésével információ kapható a kábel állapotáról. A hiba helye és jellege azonnal kijelzésre kerül. Ezzel idő és pénz takarítható meg. Abban az esetben, ha a feszültségvizsgálat során nincsenek részkisülések, akkor nincs szükség külön RK-diagnosztika elvégzésére sem. Az 50 Hz-es Slope-technológia Mind a VLF-, mind pedig a DAC-feszültséggel végzett mérés az 50 Hz-es Slope-technológia alapján működik. Ez különösen az RK-diagnosztika szempontjából fontos, mivel a mérési eredmények megbízható kiértékeléséhez közvetlen, a hálózati frekvenciával történő összehasonlítási lehetőségre van szükség. Széles körben ismert, hogy az RK-jellemzők nagy frekvencia-különbségnél megváltoznak, aminek következtében nem lehet megbízható következtetést levonni a mérési adatokból. Az 50 Hz-es Slope-technológiával mindkét feszültségforma esetén biztosított az összehasonlíthatóság! DAC 0,1 Hz Sinus 0,1 Hz CR A fenti ábra jól mutatja, amikor a vizsgálófeszültség polaritásváltása közben az RK-mérés megtörténik. Jól látható a VLF CR-, és a DAC-feszültséggörbék, illetve a 0,1 Hz-es szinusz-görbe meredeksége közötti különbség. Pontosan ez a feszültség-meredekség, ami az RK-begyújtási feszültséghez kiemelt jelentőségű. Ezért az 0,1 Hz-es szinusz-vizsgálófeszültséggel kapott eredmények nem hasonlíthatók össze közvetlenül az 50 Hz-es hálózati frekvencia hatásaival. Még a kritikus részkisülés-helyek sem mindig ismerhetők fel egyértelműen. 04

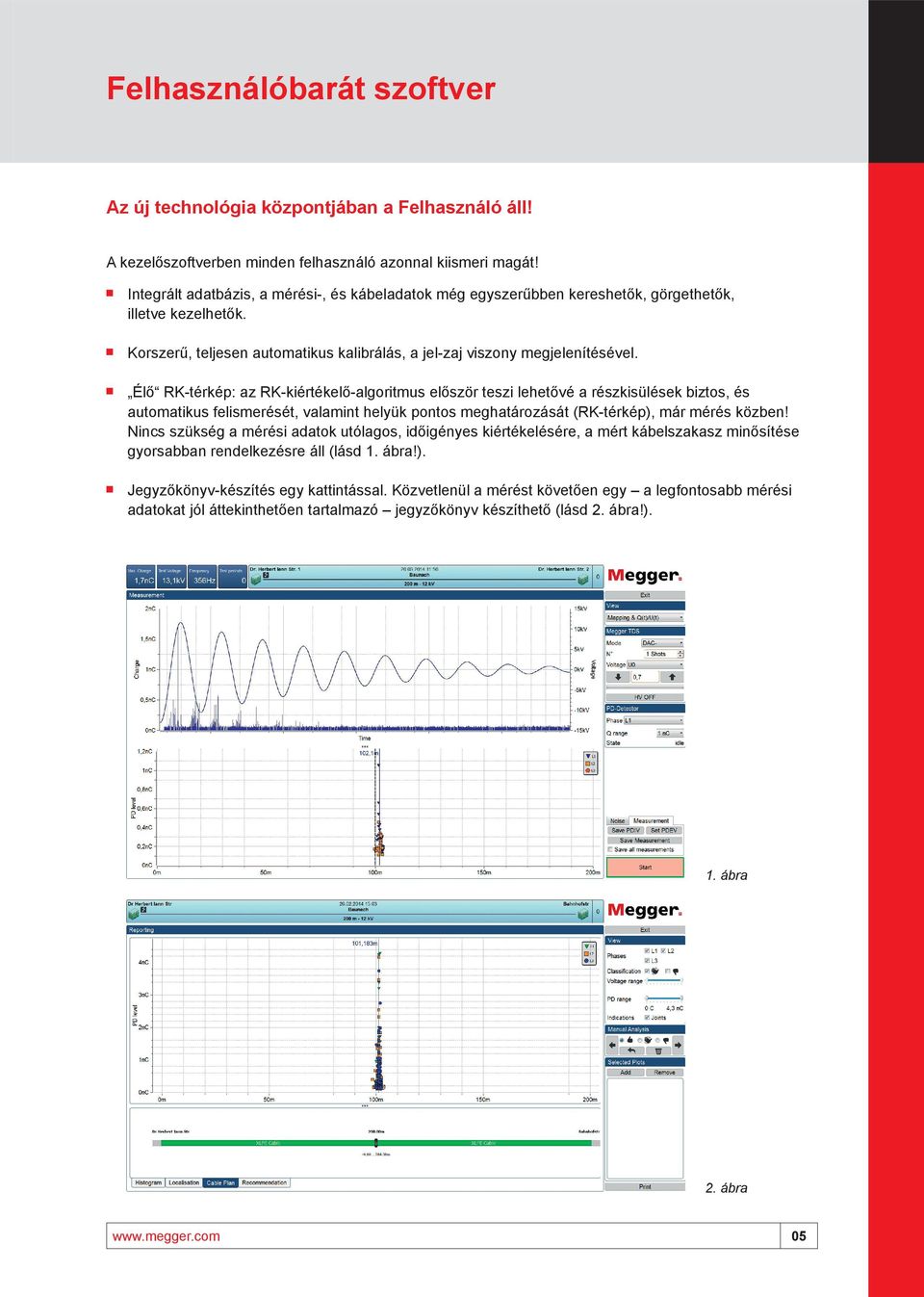

5 Felhasználóbarát szoftver Az új technológia központjában a Felhasználó áll! A kezelőszoftverben minden felhasználó azonnal kiismeri magát! Integrált adatbázis, a mérési-, és kábeladatok még egyszerűbben kereshetők, görgethetők, illetve kezelhetők. Korszerű, teljesen automatikus kalibrálás, a jel-zaj viszony megjelenítésével. Élő RK-térkép: az RK-kiértékelő-algoritmus először teszi lehetővé a részkisülések biztos, és automatikus felismerését, valamint helyük pontos meghatározását (RK-térkép), már mérés közben! Nincs szükség a mérési adatok utólagos, időigényes kiértékelésére, a mért kábelszakasz minősítése gyorsabban rendelkezésre áll (lásd 1. ábra!). Jegyzőkönyv-készítés egy kattintással. Közvetlenül a mérést követően egy a legfontosabb mérési adatokat jól áttekinthetően tartalmazó jegyzőkönyv készíthető (lásd 2. ábra!). 1. ábra 2. ábra 05

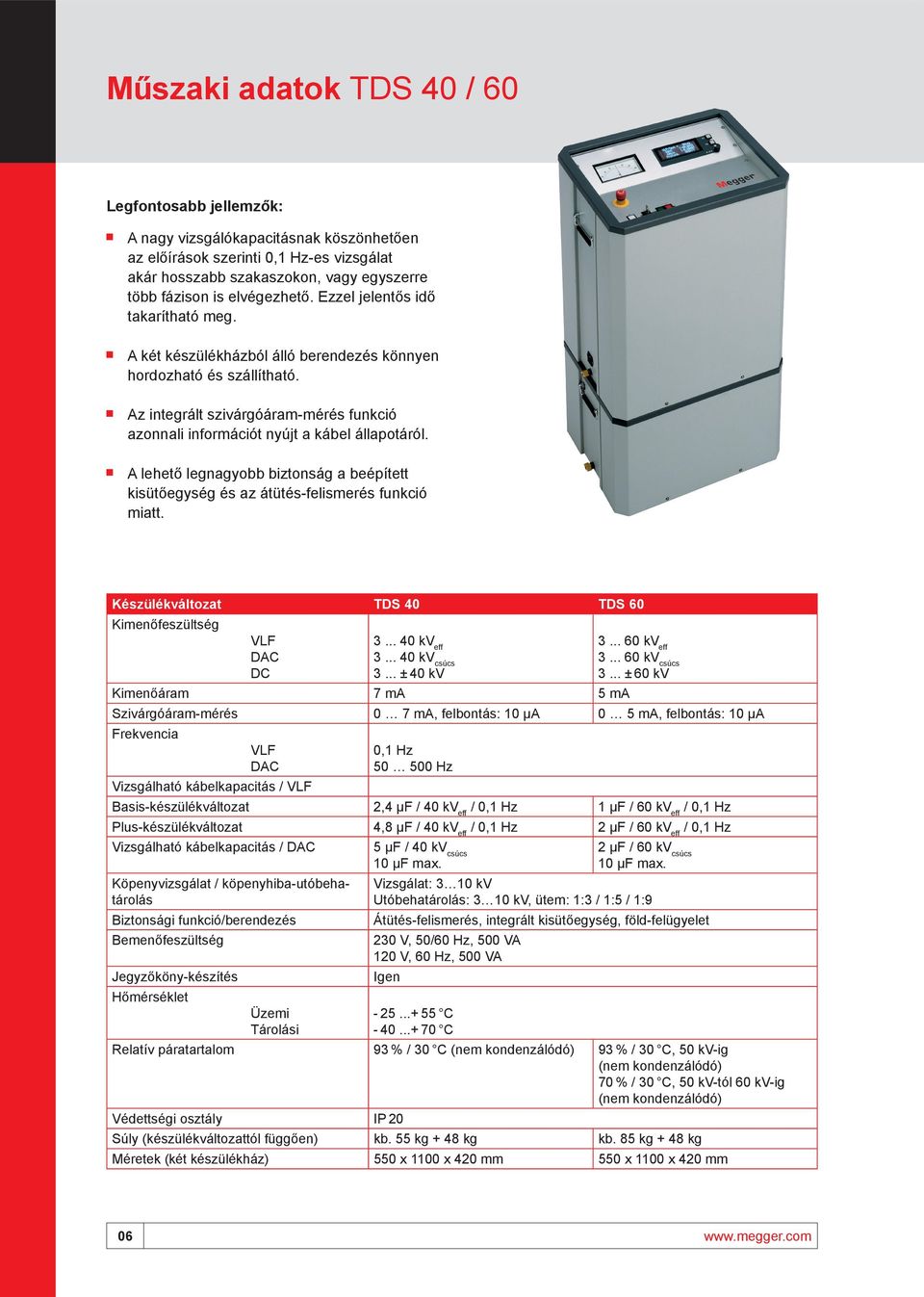

6 Vorwort Műszaki adatok TDS 40 / 60 Legfontosabb jellemzők: A nagy vizsgálókapacitásnak köszönhetően az előírások szerinti 0,1 Hz-es vizsgálat akár hosszabb szakaszokon, vagy egyszerre több fázison is elvégezhető. Ezzel jelentős idő takarítható meg. A két készülékházból álló berendezés könnyen hordozható és szállítható. Az integrált szivárgóáram-mérés funkció azonnali információt nyújt a kábel állapotáról. A lehető legnagyobb biztonság a beépített kisütőegység és az átütés-felismerés funkció miatt. Készülékváltozat TDS 40 TDS 60 Kimenőfeszültség VLF DAC DC kv eff kv csúcs 3... ± 40 kv kv eff kv csúcs 3... ± 60 kv Kimenőáram 7 ma 5 ma Szivárgóáram-mérés 0 7 ma, felbontás: 10 µa 0 5 ma, felbontás: 10 µa Frekvencia VLF DAC 0,1 Hz Hz Vizsgálható kábelkapacitás / VLF Basis-készülékváltozat 2,4 µf / 40 kv eff / 0,1 Hz 1 µf / 60 kv eff / 0,1 Hz Plus-készülékváltozat 4,8 µf / 40 kv eff / 0,1 Hz 2 µf / 60 kv eff / 0,1 Hz Vizsgálható kábelkapacitás / DAC Köpenyvizsgálat / köpenyhiba-utóbehatárolás Biztonsági funkció/berendezés Bemenőfeszültség Jegyzőköny-készítés Hőmérséklet Üzemi Tárolási 5 µf / 40 kv csúcs 10 µf max. 2 µf / 60 kv csúcs 10 µf max. Vizsgálat: 3 10 kv Utóbehatárolás: 3 10 kv, ütem: 1:3 / 1:5 / 1:9 Átütés-felismerés, integrált kisütőegység, föld-felügyelet 230 V, 50/60 Hz, 500 VA 120 V, 60 Hz, 500 VA Igen C C Relatív páratartalom 93 % / 30 C (nem kondenzálódó) 93 % / 30 C, 50 kv-ig (nem kondenzálódó) 70 % / 30 C, 50 kv-tól 60 kv-ig (nem kondenzálódó) Védettségi osztály IP 20 Súly (készülékváltozattól függően) kb. 55 kg + 48 kg kb. 85 kg + 48 kg Méretek (két készülékház) 550 x 1100 x 420 mm 550 x 1100 x 420 mm 06

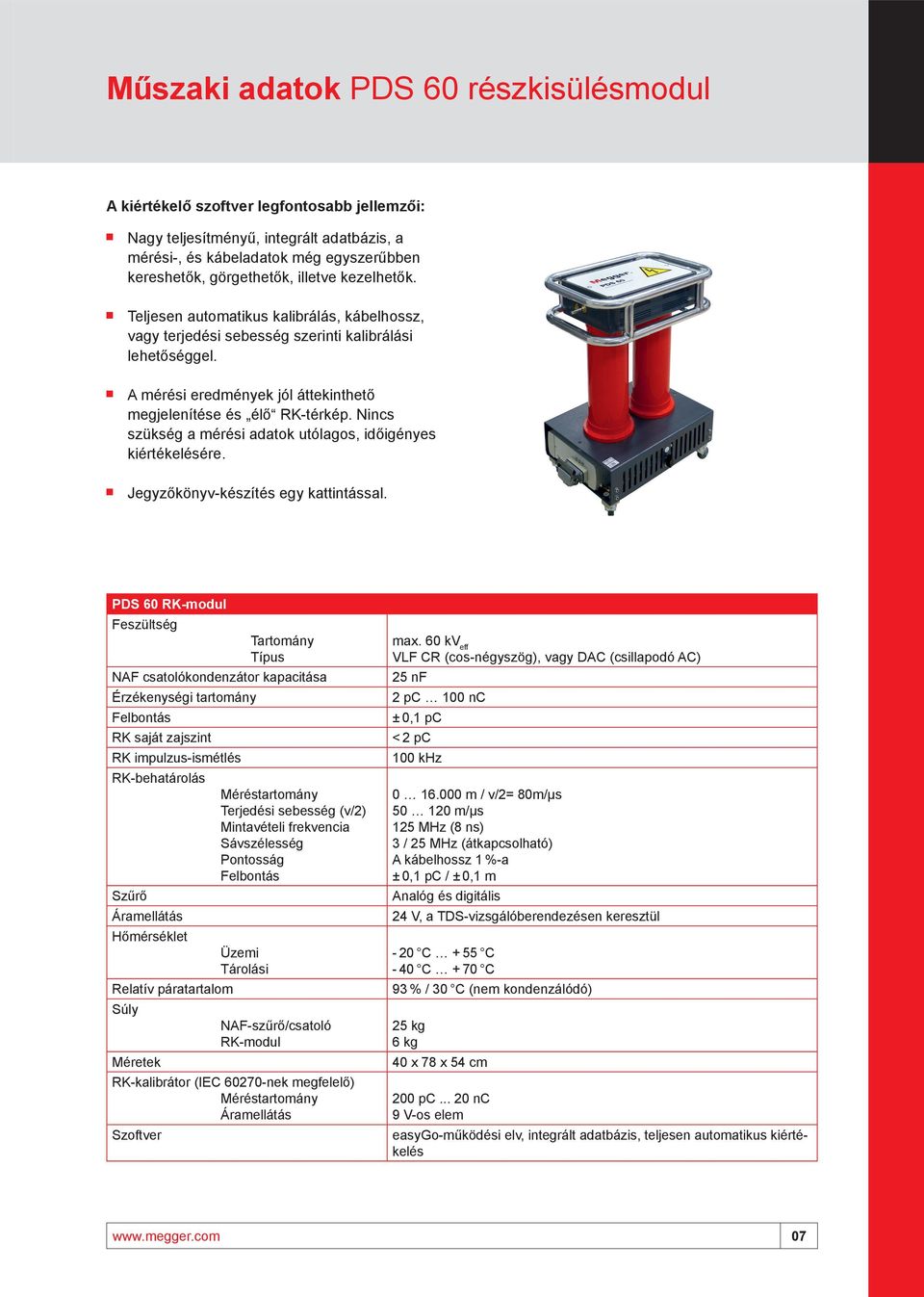

7 Műszaki adatok PDS 60 részkisülésmodul A kiértékelő szoftver legfontosabb jellemzői: Nagy teljesítményű, integrált adatbázis, a mérési-, és kábeladatok még egyszerűbben kereshetők, görgethetők, illetve kezelhetők. Teljesen automatikus kalibrálás, kábelhossz, vagy terjedési sebesség szerinti kalibrálási lehetőséggel. A mérési eredmények jól áttekinthető megjelenítése és élő RK-térkép. Nincs szükség a mérési adatok utólagos, időigényes kiértékelésére. Jegyzőkönyv-készítés egy kattintással. PDS 60 RK-modul Feszültség Tartomány Típus NAF csatolókondenzátor kapacitása Érzékenységi tartomány Felbontás RK saját zajszint RK impulzus-ismétlés RK-behatárolás Méréstartomány Terjedési sebesség (v/2) Mintavételi frekvencia Sávszélesség Pontosság Felbontás Szűrő Áramellátás Hőmérséklet Üzemi Tárolási Relatív páratartalom Súly NAF-szűrő/csatoló RK-modul Méretek RK-kalibrátor (IEC nek megfelelő) Méréstartomány Áramellátás Szoftver max. 60 kv eff VLF CR (cos-négyszög), vagy DAC (csillapodó AC) 25 nf 2 pc 100 nc ± 0,1 pc < 2 pc 100 khz m / v/2= 80m/µs m/µs 125 MHz (8 ns) 3 / 25 MHz (átkapcsolható) A kábelhossz 1 %-a ± 0,1 pc / ± 0,1 m Analóg és digitális 24 V, a TDS-vizsgálóberendezésen keresztül - 20 C + 55 C - 40 C + 70 C 93 % / 30 C (nem kondenzálódó) 25 kg 6 kg 40 x 78 x 54 cm 200 pc nc 9 V-os elem easygo-működési elv, integrált adatbázis, teljesen automatikus kiértékelés 07

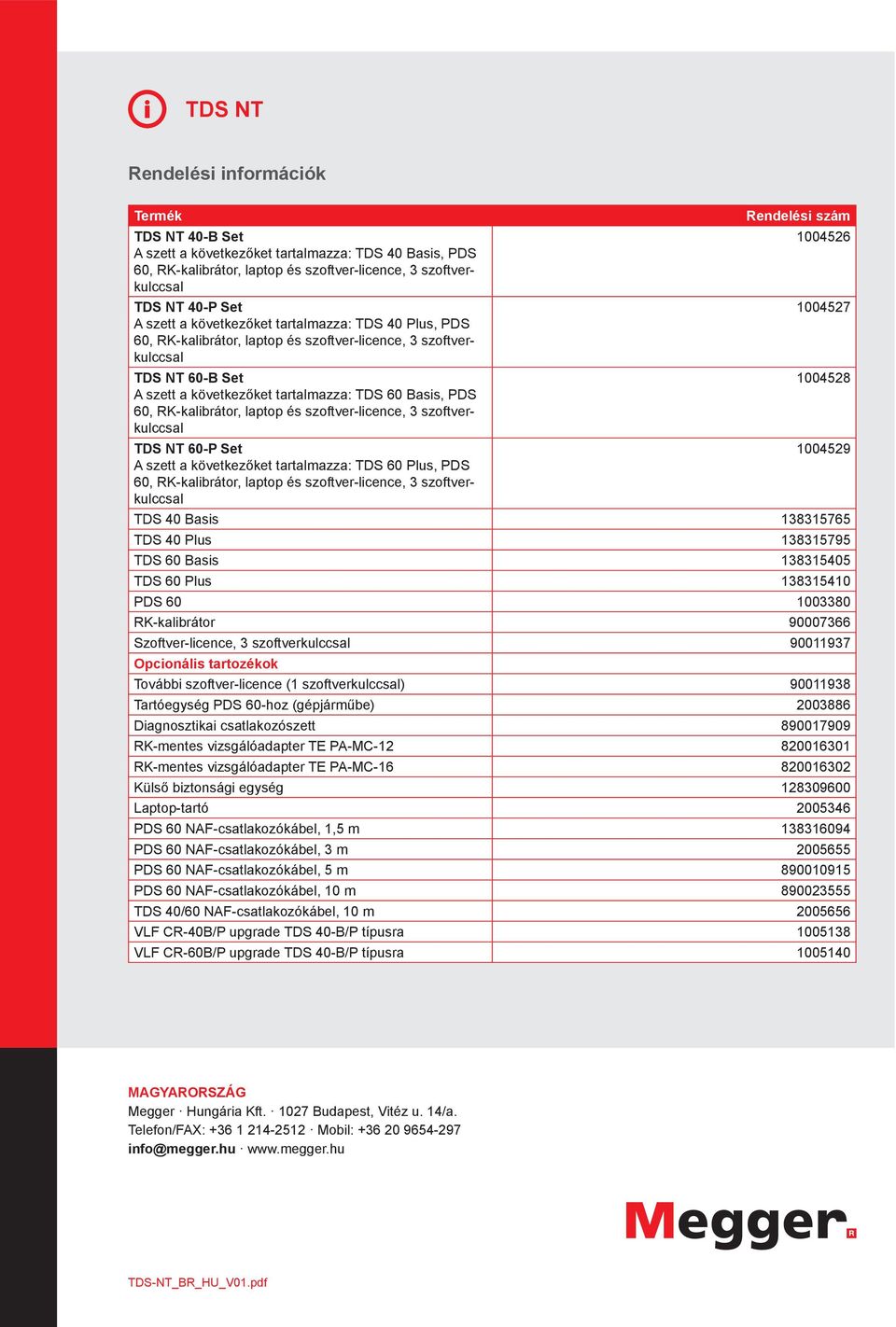

8 TDS NT Rendelési információk Termék Rendelési szám TDS NT 40-B Set A szett a következőket tartalmazza: TDS 40 Basis, PDS 60, RK-kalibrátor, laptop és szoftver-licence, 3 szoftverkulccsal TDS NT 40-P Set A szett a következőket tartalmazza: TDS 40 Plus, PDS 60, RK-kalibrátor, laptop és szoftver-licence, 3 szoftverkulccsal TDS NT 60-B Set A szett a következőket tartalmazza: TDS 60 Basis, PDS 60, RK-kalibrátor, laptop és szoftver-licence, 3 szoftverkulccsal TDS NT 60-P Set A szett a következőket tartalmazza: TDS 60 Plus, PDS 60, RK-kalibrátor, laptop és szoftver-licence, 3 szoftverkulccsal TDS 40 Basis TDS 40 Plus TDS 60 Basis TDS 60 Plus PDS RK-kalibrátor Szoftver-licence, 3 szoftverkulccsal Opcionális tartozékok További szoftver-licence (1 szoftverkulccsal) Tartóegység PDS 60-hoz (gépjárműbe) Diagnosztikai csatlakozószett RK-mentes vizsgálóadapter TE PA-MC RK-mentes vizsgálóadapter TE PA-MC Külső biztonsági egység Laptop-tartó PDS 60 NAF-csatlakozókábel, 1,5 m PDS 60 NAF-csatlakozókábel, 3 m PDS 60 NAF-csatlakozókábel, 5 m PDS 60 NAF-csatlakozókábel, 10 m TDS 40/60 NAF-csatlakozókábel, 10 m VLF CR-40B/P upgrade TDS 40-B/P típusra VLF CR-60B/P upgrade TDS 40-B/P típusra MAGYARORSZÁG Megger Hungária Kft Budapest, Vitéz u. 14/a. Telefon/FAX: Mobil: info@megger.hu TDS-NT_BR_HU_V01.pdf
