1 DOC N : DT DT2500 xx xxx Gyújtószikramentes kimenetű tápegységek Felhasználói leírás Gyártó: DTCON Ipari Elektronikai Kft 1148 Budapest, Fogarasi út 5 27 ép Tel: , Fax:

2 2

3 Tartalomjegyzék 1 Rendeltetés, felhasználási terület Felépítés, működési elv Üzembe helyezés Biztonságtechnikai előírások Karbantartás, javítás Műszaki adatok Besorolás6 62 Tápellátás 6 63 Típusválaszték6 64 kimeneti jellemzők 6 65 Biztonsági előírások6 66 EMC (Elektromágneses összeférhetőség) MSZEN 61326:2000 szerint 7 67 Környezeti feltételek 7 68 Kivitel: TS-35 sínre pattintható poliamid P 66 ház 7 7 Minőségi bizonyítvány 3

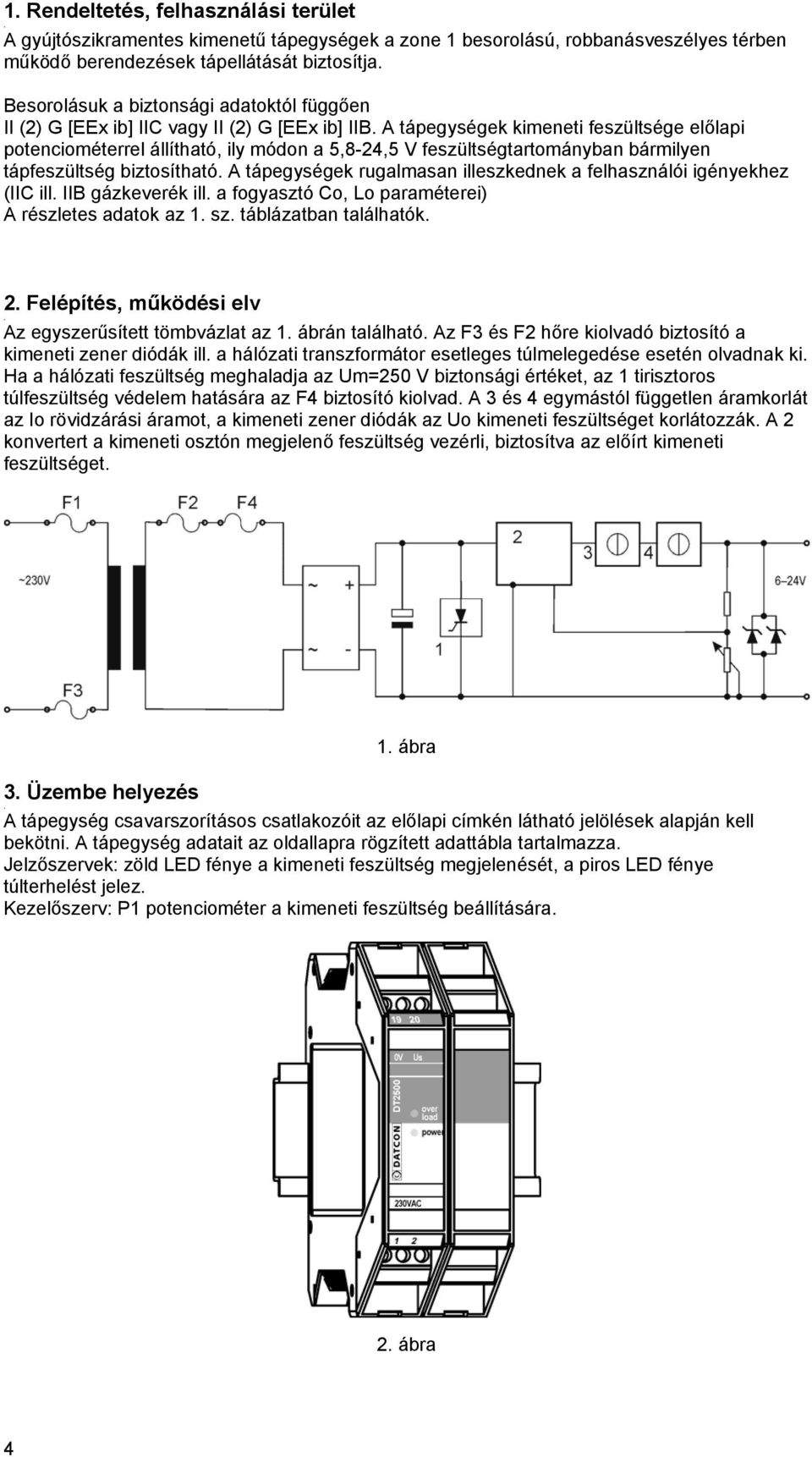

4 1 Rendeltetés, felhasználási terület gyújtószikramentes kimenetű tápegységek a zone 1 besorolású, robbanásveszélyes térben működő berendezések tápellátását biztosítja Besorolásuk a biztonsági adatoktól függően II (2) G [EEx ib] IIC vagy II (2) G [EEx ib] IIB tápegységek kimeneti feszültsége előlapi potenciométerrel állítható, ily módon a 5,8-24,5 V feszültségtartományban bármilyen tápfeszültség biztosítható tápegységek rugalmasan illeszkednek a felhasználói igényekhez (IIC ill IIB gázkeverék ill a fogyasztó Co, Lo paraméterei) részletes adatok az 1 sz táblázatban találhatók 2 Felépítés, működési elv z egyszerűsített tömbvázlat az 1 ábrán található z F3 és F2 hőre kiolvadó biztosító a kimeneti zener diódák ill a hálózati transzformátor esetleges túlmelegedése esetén olvadnak ki Ha a hálózati feszültség meghaladja az Um=250 V biztonsági értéket, az 1 tirisztoros túlfeszültség védelem hatására az F4 biztosító kiolvad 3 és 4 egymástól független áramkorlát az Io rövidzárási áramot, a kimeneti zener diódák az Uo kimeneti feszültséget korlátozzák 2 konvertert a kimeneti osztón megjelenő feszültség vezérli, biztosítva az előírt kimeneti feszültséget 1 ábra 3 Üzembe helyezés tápegység csavarszorításos csatlakozóit az előlapi címkén látható jelölések alapján kell bekötni tápegység adatait az oldallapra rögzített adattábla tartalmazza Jelzőszervek: zöld LED fénye a kimeneti feszültség megjelenését, a piros LED fénye túlterhelést jelez Kezelőszerv: P1 potenciométer a kimeneti feszültség beállítására 2 ábra 4

5 kimeneti feszültség beállítása tápegységek kimeneti feszültségét a gyártó a névleges értékre (6, 8, 10, 12, 15, 18 vagy 24 V) állítja be Ha a névleges érték megfelel, a P1 potenciométeren nem szabad állítani Ha a kívánt tápfeszültség a névlegestől eltér (lényegében csak kisebb lehet), a nyitott kimeneti kapcsokon (üresjárás) a P1 potenciométerrel be kell állítani a kívánt feszültséget hálózati feszültség kikapcsolása, és a kimeneti kapcsok bekötése után a hálózati feszültséget vissza kell kapcsolni bekapcsolást követő kb 1 perc bemelegedési idő után kell a kívánt tápfeszültséget beállítani, ami az üresjárási értékhez képest csekély, 1 2%-os korrekciót jelent tápegység kimenetére csatlakozó összekötő kábel induktivitását illetőleg kapacitását le kell vonni a tápegység biztonsági adataiból (Lo, Co) tápegységet csak max 10 túláramvédelemmel biztosított hálózatról szabad üzemeltetni sínen rögzített tápegység mindkét oldalán legalább mm légközt kell hagyni DT2500 gyújtószikramentes tápegység az alábbi típusszámokon rendelhető meg: Típusszám DT DT DT DT DT DT DT DT DT DT DT Kimenet DT V, 240 m DT V, 240 m DT V, 190 m DT V, 150 m DT V, 60 m DT V, 120 m DT V, 50 m DT V, 70 m DT V, 40 m DT V, 50 m DT V, 25 m 4 Biztonságtechnikai előírások tápegységeket csak képzett szakember helyezheti üzembe tápegység csatlakozóit csak a hálózati feszültség kikapcsolása után szabad bekötni hálózati és a kimeneti kábel között legalább 50 mm légközt kell biztosítani 5 Karbantartás, javítás tápegységek karbantartást nem igényelnek biztosítók valamelyikének kiolvadása az esetek döntő többségében meghibásodás miatt következik be hibás készüléket a gyártó telephelyére kell eljuttatni 5

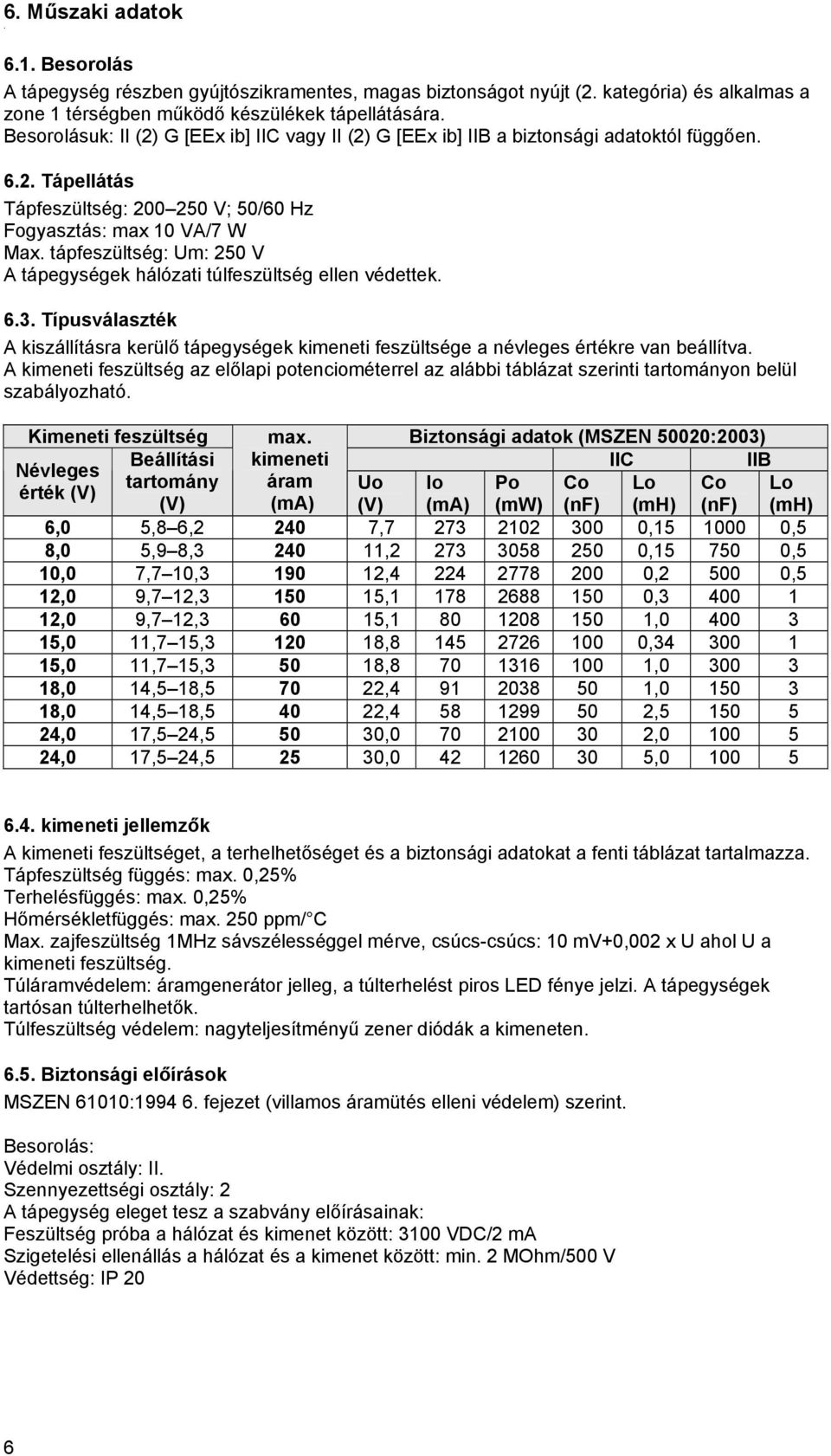

6 6 Műszaki adatok 61 Besorolás tápegység részben gyújtószikramentes, magas biztonságot nyújt (2 kategória) és alkalmas a zone 1 térségben működő készülékek tápellátására Besorolásuk: II (2) G [EEx ib] IIC vagy II (2) G [EEx ib] IIB a biztonsági adatoktól függően 62 Tápellátás Tápfeszültség: V; 50/60 Hz Fogyasztás: max 10 V/7 W Max tápfeszültség: Um: 250 V tápegységek hálózati túlfeszültség ellen védettek 63 Típusválaszték kiszállításra kerülő tápegységek kimeneti feszültsége a névleges értékre van beállítva kimeneti feszültség az előlapi potenciométerrel az alábbi táblázat szerinti tartományon belül szabályozható Kimeneti feszültség max Biztonsági adatok (MSZEN 50020:2003) Beállítási kimeneti IIC IIB Névleges tartomány áram Uo Io Po Co Lo Co Lo érték (V) (V) (m) (V) (m) (mw) (nf) (mh) (nf) (mh) 6,0 5,8 6, , , ,5 8,0 5,9 8, , , ,5 10,0 7,7 10, , , ,5 12,0 9,7 12, , , ,0 9,7 12, , , ,0 11,7 15, , , ,0 11,7 15, , , ,0 14,5 18, , , ,0 14,5 18, , , ,0 17,5 24, , , ,0 17,5 24, , , kimeneti jellemzők kimeneti feszültséget, a terhelhetőséget és a biztonsági adatokat a fenti táblázat tartalmazza Tápfeszültség függés: max 0,25% Terhelésfüggés: max 0,25% Hőmérsékletfüggés: max 250 ppm/ C Max zajfeszültség 1MHz sávszélességgel mérve, csúcs-csúcs: 10 mv+0,002 x U ahol U a kimeneti feszültség Túláramvédelem: áramgenerátor jelleg, a túlterhelést piros LED fénye jelzi tápegységek tartósan túlterhelhetők Túlfeszültség védelem: nagyteljesítményű zener diódák a kimeneten 65 Biztonsági előírások MSZEN 61010: fejezet (villamos áramütés elleni védelem) szerint Besorolás: Védelmi osztály: II Szennyezettségi osztály: 2 tápegység eleget tesz a szabvány előírásainak: Feszültség próba a hálózat és kimenet között: 3100 VDC/2 m Szigetelési ellenállás a hálózat és a kimenet között: min 2 MOhm/500 V Védettség: IP 20 6

7 66 EMC (Elektromágneses összeférhetőség) MSZEN 61326:2000 szerint Zavartűrés - burkolati kapu Elektrosztatikus kisülés 4 kv MSZEN Sugárzott, rádió frekvenciás elektromágneses terek MHz, 10 V/m MSZEN Hálózati frekvenciás mágneses tér 30 /m MSZEN Zavartűrés hálózati kapu Feszültségletörések, rövid idejű megszakítások 0,5 ciklus, 100% MSZEN Gyors tranziens (BURST) 2 kv MSZEN Lökőfeszültség (SURGE) 1 kv MSZEN Rádiófrekvenciás terek által keltett vezetett zavar 0,15-80 MHz, 3 V, 80% M MSZEN Zavartűrés kimeneti kapu Gyors tranziens (BURST) 1 kv MSZEN Lökőfeszültség (SURGE) 1 kv MSZEN Rádiófrekvenciás terek által keltett vezetett zavar 0,15-80 MHz, 3 V, 80% MSZEN Működési kritérium Zavar kibocsátás hálózati kapura Előírás 0,15 0,5 MHz 79 db (µv) osztály 0,5 5 MHz 73 db (µv) 5 30 MHz 73 db (µv) CISPR 16-1, CISPR Környezeti feltételek Működési hőmérséklettartomány: 0 50 C Tárolási hőmérséklettartomány: C Max relatív légnedvesség: 70%, lecsapódás nélkül 68 Kivitel: TS-35 sínre pattintható poliamid P 66 ház Méret: 35x99x115 mm Tömeg: kb 0,35 kg 7
