2 A Kendrion csoport Kendrion csoport az egyik vezető elektromágnes és mágnes komponens gyártó vállalat a világon. A csoportnak négy ágazata van: Ipari mágnes rendszerek, hétköznapi géprendszerek, ipari vezérlő rendszerek, személygépkocsi rendszerek. A széleskörű ismeretünk a mágnes technológia területén biztosítja a megoldás és ügyfélorientált kiszolgálást. Cégünket a fejlesztésre való képesség illetve a nagyfokú termelékenység jellemzi. Az Ipari Mágnes Rendszer üzleti egysége fejleszti, termeli és forgalmazza az iparban található összes vezérléshez, szabályozáshoz stb.. szükséges mágnest. A termékeinket elsősorban gépészmérnöki, biztonságtechnikai, orvos mérnöki, villamosmérnöki, illetve felvonó technológiában használják. Az ajtótartó mágnesekkel foglalkozó ágazat a Németországbeli Engelwiesben székel formálisan Hahn Magnet néven. A cég 1960 óta foglalkozik sikeresen ajtótartó mágnesekkel. Ma a Kendrion csoport a következő tagokból áll: Binder, Magnet AG, Neue Hahn Magnet, Thoma Magnettechnik, Linnig Antriebstechnik és Tri Tech. A csoport székhelye Donaueschingen-ben (D) és Engelswies-ben található (D). A további központi irodák Hausen am Albis (CH), Linz (A), Suzhou (CHN) és Mishawaka (USA)-ban találhatóak. A termékeink DIN VDE 0580 / szerint lettek fejlesztve és tesztelve. A Kendrion csoport DIN EN ISO 9001:2000. minősítéssel rendelkezik.

3 A HAHN CQ LINE termékcsalád elsődlegesen tűzvédelmi megoldásokhoz lett kifejlesztve. Elsődlegesen tűz gátló ajtók és tűz gátló kapuk nyitva tartását kell biztosítania a mágnesnek. Tűz esetén a beépített tűzjelző rendszer érzékeli a füstöt és vezérlő modulon keresztül bontani tudja a mágnes tápellátását. Ha elveszik a tápot a mágnestől, akkor megszűntetve a mágneses erőt, a kapu ill. az ajtó be tud csukódni. A mágneseken található egy megszakító gomb is arra az esetre, ha kézzel kell becsukni az ajtót vagy a kaput. Az ajtótartót rögzíteni lehet a falra, a talajra, illetve az ajtó mögötti mennyezetre. A széles választéknak köszönhetően majdnem minden követelménynek megfelelhet. Az ellendarab az ajtón van elhelyezve. Mind standard modell mind rugalmasan rögzíthető, de még rugós tompító ellendarab is kapható. Az ábra bemutat egy példát a teljesen tűzbiztos telepítésről, ahol a tűz gátló ajtót egy mágnes tartja. A tartó mágnes záró eszközként működik, amely az ajtó mögötti falra van elhelyezve. Két mennyezetre rögzített érzékelő figyeli a tűz gátló ajtó körülötti teret. Kendrion Electromagnetic részeként, a HAHN MAGNET az 1960-as évek óta gyárt ajtótartó mágnest és az egyik legnagyobb újítónak tartják. Az évek során folyamatos újításokkal a designban és a technológiában került vezető pozícióba. További mérföldkő volt egy világújdonságnak számító HAHN CQ STAR bevezetése. HAHN mágnes jelképezi a minőséget, hatékonyságot és felhasználó-barátságot. A tűzvédelemben a minőség életeket menthet és a telepítését elsődleges követelménynek tartják. HAHN ajtótartó mágnesek minőségileg ellenőrzöttek a kölni VdS, a német építőmérnök intézet ( Deutsches Institut für Bautechnik ) és tesztelve Eurocode ( Euronorm ) EN1155 alapján. A klasszikus használattól függetlenül az ajtótartó mágneseket lehet használni hagyományos záró eszközként házakban, irodákban-akárhol ahol egy ajtónak biztonságosan nyitva kell hagynia a folyosót. Az új, ízléses CQ STAR széria az építészetnek teljesen új design lehetőséget kínál: színekben és felületekben gazdag választékot kiegészítve az egyedüli számító LED- világítással.

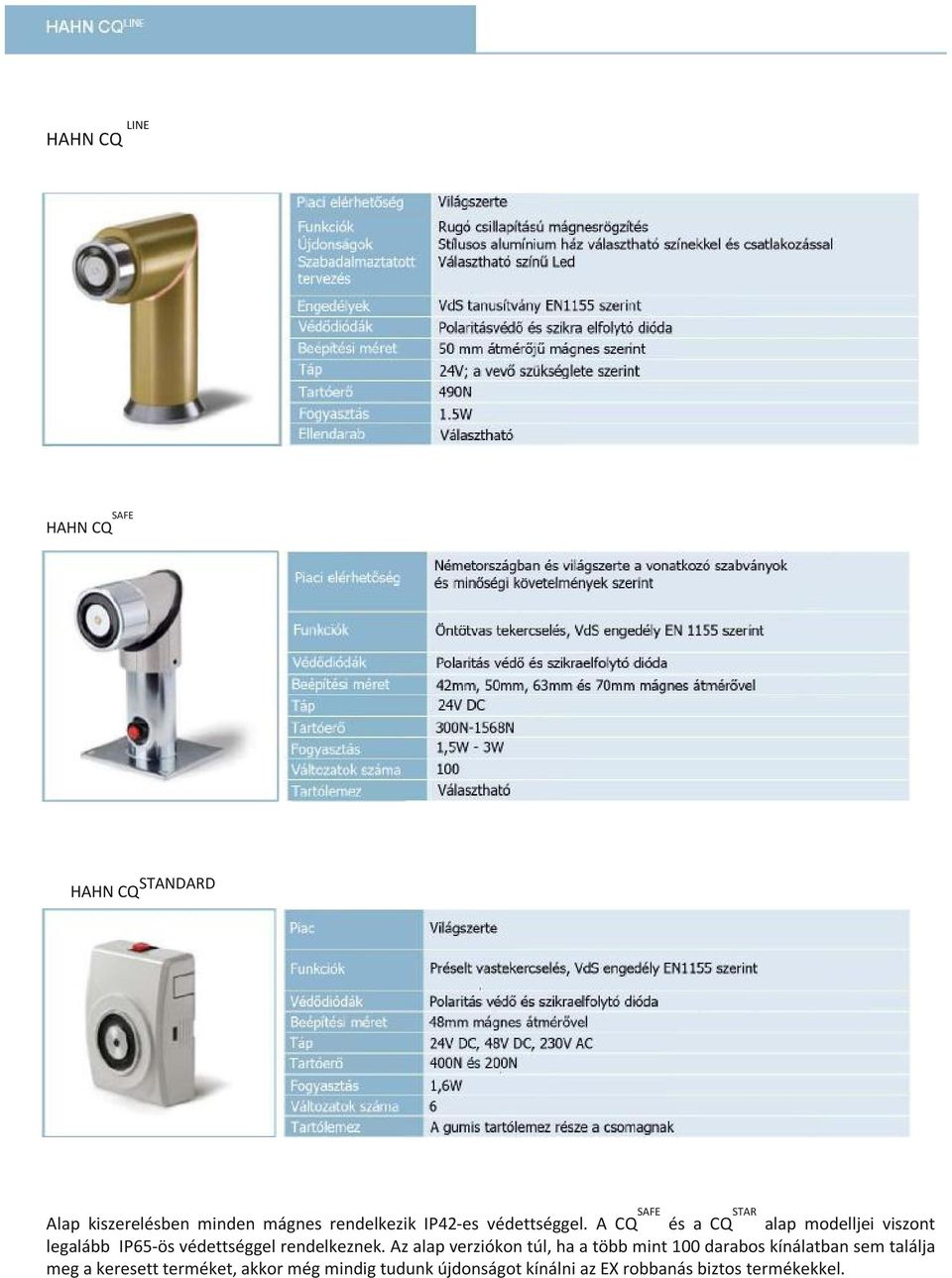

4 HAHN CQ LINE HAHN CQ SAFE HAHN CQ STANDARD Alap kiszerelésben minden mágnes rendelkezik IP42-es védettséggel. A CQ SAFE és a CQ STAR alap modelljei viszont legalább IP65-ös védettséggel rendelkeznek. Az alap verziókon túl, ha a több mint 100 darabos kínálatban sem találja meg a keresett terméket, akkor még mindig tudunk újdonságot kínálni az EX robbanás biztos termékekkel.

5 Ez a széria a HAHN ajtótartó mágnes prémium vonala. Ott használják ahol a látvány, a design, a minőség alap. A hagyományos központi tűzvédelmi rendszer záró eszközén kívül ezt a modellt forgalmas nyilvános területen is lehet alkalmazni. Az ajtótartó mágnes a design részeként használható itt. A termék skála széles választékot nyújt az építészeknek. VdS minőségi teszt EN1155 alapján A mágnes feje fordítható. Beépített LED, különböző színekben Különböző szerelési lehetőség Széles színskálából lehet választani A mágnes ütközéscsillapító rugóval van ellátva Szabadalommal védett design Folyamatban lévő szabadalom a működésre Beépített polaritás védő és szikravédő dióda 24V tápfeszültség Választható színek Felület ha nem választottak színt LED

6 HAHN CQ SAFE Általánosságban ennek a vonalnak a modelljei gyantaöntvénnyel vannak kiöntve, hogy az alap eszközök is IP65 védettséggel rendelkezzenek. A széria minden tagja be lett vizsgálva a VdS által. Továbbá a berendezés méretzése az európai szabályoknak megfelelően az EN1155 szerint történt. Az egyedi gyártás lépései egy ellenőrzött, minőség-orientált termelés folyamat. Ezen a területen több mint 45 éves tapasztalattal rendelkezve, a HAHN CQ SAFE termékeket tartósan optimalizálták. Az összes modellt (visszacsatolással rendelkező mágnesek részleges kivételével)két integrált diódával (szikra és ellentétes polarizációs védővel) szerelték fel. Alap Különböző lehetőségek tekintettel a rögzítésre és az elektromos csatlakozásra. (GT..R001 = talplemez nélkül GT..R002 = talplemezzel) Elektromos Csatlakozás 01 = szabad csatlakozással, polaritás védelemmel (képen). 11 = sorkapoccsal, polaritás védelemmel 31 = normális konnektor, polaritás védelemmel. 33 = normális konnektor, egyenirányítóval Példa GT50R = Mágnes átmérője 50, talplemezzel és szabad csatlakozással Készlet típus talplemez nélkül: GT..R (szabad csatlakozással) képen látható Készlet típus talplemezzel: GT..R (sorkapoccsal) képen látható Acél talplemez fogóval Az alap mágnes egy acél talplemezen helyezkedik el. A széria elektromos csatlakozása egy kétpólusú sorkapocs a lemezen könnyű telepítést biztosítva. Ezek a típusok elsősorban toló kapuk záró eszközeként használják.

7 Falba süllyeszthető Elhelyezése az ajtó mögött a szokásos süllyesztett foglalatba. Ez alacsony telepítési magasságot és nem feltűnő, elegáns megjelenést biztosít. Falra szerelhető Falra szerelhető modell. A 30% ban üvegszállal erősített műanyag ház biztosítja a nagy ellenálló képességet. A kézi kiengedő gomb be van építve. Az elektromos csatlakozás akár a hátlapról akár tömszelencén keresztül oldalról is lehetséges. Modell GT. R061 = Zárt ház Modell GT. R062 = 2 kábeles csatlakozás PG9 Földre szerelhető Földre szerelhető tartó mágnesek üvegszál erősített műanyag házzal, vagy exkluzív megjelenésű alumínium házzal. Mind két változat rendelkezik elengedő gombbal

8 HAHN CQ SAFE Alumínium Forgófej, Kitűnő Design Elhelyezési lehetőségek: talajra, mennyezetre, falra. A vásárló könnyen fordíthatja az anodizált alumínium forgófejet igény szerint. A csövet lehet rövidíteni 110 illetve 145 mm-re, ezáltal az ajtó és a fal közötti távolság áthidalható. Távtartó műanyag fejjel Nagyobb távolságok tetszetős áthidalására, választható méretekben. Távtartó alumínium fejjel Különlegesen falra szereléshez tervezték. A széles választéknak köszönhetően 65mm-től (hasonlóan, mint a CQ STANDARD ) 450 mm-ig kapható. A mm-es mágnes átmérő alkalmas nehéz ajtókhoz is.

9 Robbanás biztos Modell EX IIG Eex me II T6 tanusítvány alapján: TÜV 01 ATEX 1778X GT50R (ed1475 / 5 D) valamint GT70R V, max. 325mA táp; 1 és 2 tip. robbanásveszélyes területekhez Az EX robbanás biztos mágnesekhez csak vegyileg nikkelezett ellendarab használható Hajó Modell Tanúsítvány: Germ. Lloyd: No HH Hajóra illetve kültérre telepítéshez. IP56 os védelem DIN alapján Visszacsatolás helyzet megfigyeléshez A mágnes állapota (nyitott vagy zárt ajtónál) mikrokapcsolóval ellenőrzött. Alkalmazása főként biztonsági rendszerekben. További modellek (ugyancsak teremérzékelővel megfigyelt) a speciális felhasználás miatt kérés alapján.

10 HAHN CQ STANDARD Ez a vonal képviseli a HAHN ajtótartó mágnes standard és világszerte ismert részét, ahol a VdS legmagasabb szabványa és minősége nem elsődleges követelmény. Noha a terméknek piacorientált az ára, a termék tervezése, kivitelezése és minősége nem ismer kompromisszumot, így megfelel EN1155 előírásnak az európai törvény alapján. Ez a modell alap kivitelben préselt tekercsel és anti-remenans csappal, IP54-es alapvédelemmel rendelkezik. Minden modell szikra elnyomó diódával és ellentétes polaritás védelmet biztosító diódával felszerelt. A műanyag házak falra szerelt változata esetén Bayblend anyagból és 30%PA6 üvegszálat tartalmazva készül. Sokkal erősebbek, mint a szabvány ABS műanyag. A Kendrion Electromagnetic mindig is büszke volt a termékeik minőségére és a Hahn CQ STANDARD szériából tökéletesített CQ STAR és CQ SAFE szériára, melyek megjelenése egyedülálló. Alap Talplemezzel és sorkapoccsal kapható változat. Szikra elnyomó dióda és ellentétes polaritás védelmet biztosító diódával rendelkezik. Tesztelve EN1155 szerint IP54-es mágnes, IP42-es csatlakozás Falba Ajtó mögé helyezhető hagyományos süllyesztett foglalat. Így alacsony telepítési magasság. Szikra elnyomó dióda és ellentétes polaritás védelmet biztosító diódával rendelkezik. Tesztelve EN1155 alapján IP54-ös mágnes; IP42 es csatlakozás. Általános Kézi kiengedő nyomógomb az alap oldalról változtatható jobbra és balra. A kábel csatlakozás lehetséges hátulról illetve zárt kimenet esetén az alapoldalról, jobbra vagy balra. Tartókkal (kiegészítők) lehetséges a talajra és falra helyezés. Szikra elnyomó dióda és ellentétes polaritás védelmet biztosító diódával rendelkezik. Tesztelve EN1155 szerint IP54-ös mágnes; IP42 es csatlakozás.

11 Kiegészítő: falra helyezhető tartók GTR048000A07800 GTR048000A07900 Ez a tartó alkalmas a GTR048000A07, A08, A09, A13, A14 modellekhez valamint a GTR063000A07 modellhez. Ezért, ezt az alap mágnes modellt általánosan lehet használni talaj elhelyezéshez távtartó csővel. GTR048000A07800 = cső hossza 150 mm GTR048000A07900 = cső hossza 300 mm Kiegészítő: talajra helyezhető tartó GTR048000A12006 Ez alkalmas lehet a GTR048000A07, A08, A09, A13, A14 modellekhez valamint a GTR063000A07 modellhez. Ezért, ez a mágnes típus talajon elhelyezéshez használható. A mágnes felrakható az oldal lemezekkel (rongálódás elleni védelem) illetve ellentétesen (standard). A vas vékonyságának köszönhetően ez a tartó alkalmas a nagy teherbírású ajtókhoz (pl.: iskola). Falra Kézi kiengedő nyomógombbal. Alternatív modell az ajtó és fal közötti nagy távolságok áthidalására. Szikra elnyomó dióda és ellentétes polaritás védelmet biztosító diódával rendelkezik. Tesztelve EN1155 szerint IP54-ös mágnes; IP42 es csatlakozás. Távtartó cső A vásárló által könnyen forgatható a mágneses forgófej. Talajra és falra egyaránt elhelyezhető. Használható falra és talajra egyaránt. A távtartó csövet a vásárló igényeihez igazítottan lehet rövidíteni. Három alap hossz a különböző távolságban lévő falakhoz. Kézi kiengedő nyomógombbal. Szikra elnyomó dióda és ellentétes polaritás védelmet biztosító diódával rendelkezik. Tesztelve EN1155 szerint IP54-ös mágnes; IP42 es csatlakozás.

12 Általános kiegészítők Tartólemez A tartólemez, ajtóra szerelve, egy elektromágneses kapcsolatot hoz létre a tartómágnes és az ajtó között. A lemez rugalmasan helyezkedik el a csavaros lemezen, így lehetőség nyílik egy megdöntött vég tartóra (max. 5 ). A tartó lemezt az ajtótartó mágnes méretéhez igazítva kell kiválasztani. A lemez átmérője meghaladhatja a mágnesét, így könnyű installációt eredményez. A tartó felülete sima és cink bevonata (EX modell, vegyi nikkel bevonatú) miatt korrózió ellen védett. Szögbe állított Tartólemez Ez a modell olyan alkalmazáshoz lett tervezve, amikor az ajtót szögben kell tartani. A rugalmas kapcsolásnak köszönhetően a tartólemez szabályozható és 60 -ban dönthető adott irányba. Felülete sima és korrózió ellen védett. A modell CQ STANDARD szériával benne van a szállításban. Teleszkópos tartólemez Ez az ellendarab egy beépített rúgót tartalmaz (rugó menete 20 mm). Előnye hogy a nehéz illetve csapóajtóknál csillapítja a kikerülhetetlen nehéz becsapódást, így megvédi az ajtót és az ajtótartó mágnest az elromlástól. Az ajtó és a végelem által bezárt szög nem haladhatja meg az 5 -ot

13 Megszakító kapcsoló GTU 05 és GTU 06 Megszakító kapcsoló a mágnesek elengedéséhez. IfB szerinti címkézés Ház Kapcsolás terhelés Használati hőmérséklet Keret szine Kapcsoló Falra helyezve Falba helyezve Rendeltetés típusa : Ajtó bezáró : Műanyag : max. 0.5 Amp., DC : 0 to +50 C : Fehér : Piros : 2 csavarral 4 mm falba : Ø 60 mm-es süllyesztett foglalatba : GTU 05 = falra helyezve GTU 06 = falba helyezve GTU 07 = modell párás helyiségbe IP44 Megszakító kapcsoló (EX) GTU 08 Modell 8040 / Megszakító nyomógomb a rögzítő elem kézi aktiválásához a tűzvédelemben beleértve a robbanásveszélyes területen. Guideline 94 / 9 / EG Robbanás elleni rendeltetés: EX II 2 G EEx edqm ia / ib (ia / ib) II, IIA, IIB, IIC, T6, T5 illetve T4 Test report : PTB Ex EG-prototípus teszt tanusítvány : PTB 01 ATEX 1105 Max. feszültség : max. 690 V Tanusított : Zone 1 és Zone 2 Ház anyaga : polyester gyanta (üvegszál) Sealing : EPDM Closing of lid : M4 cylinder head bolts Védettség : IP 66 Connection per clamp : 2.5 m2 Megfelelő : -20 -tól + 40 C hőmérséklet Bush : 1 x M25 kábel kapcsolat Nyomógomb színe : piros vagy zöld, belső illesztés IfB szerinti címkézés : Ajtó bezáró
