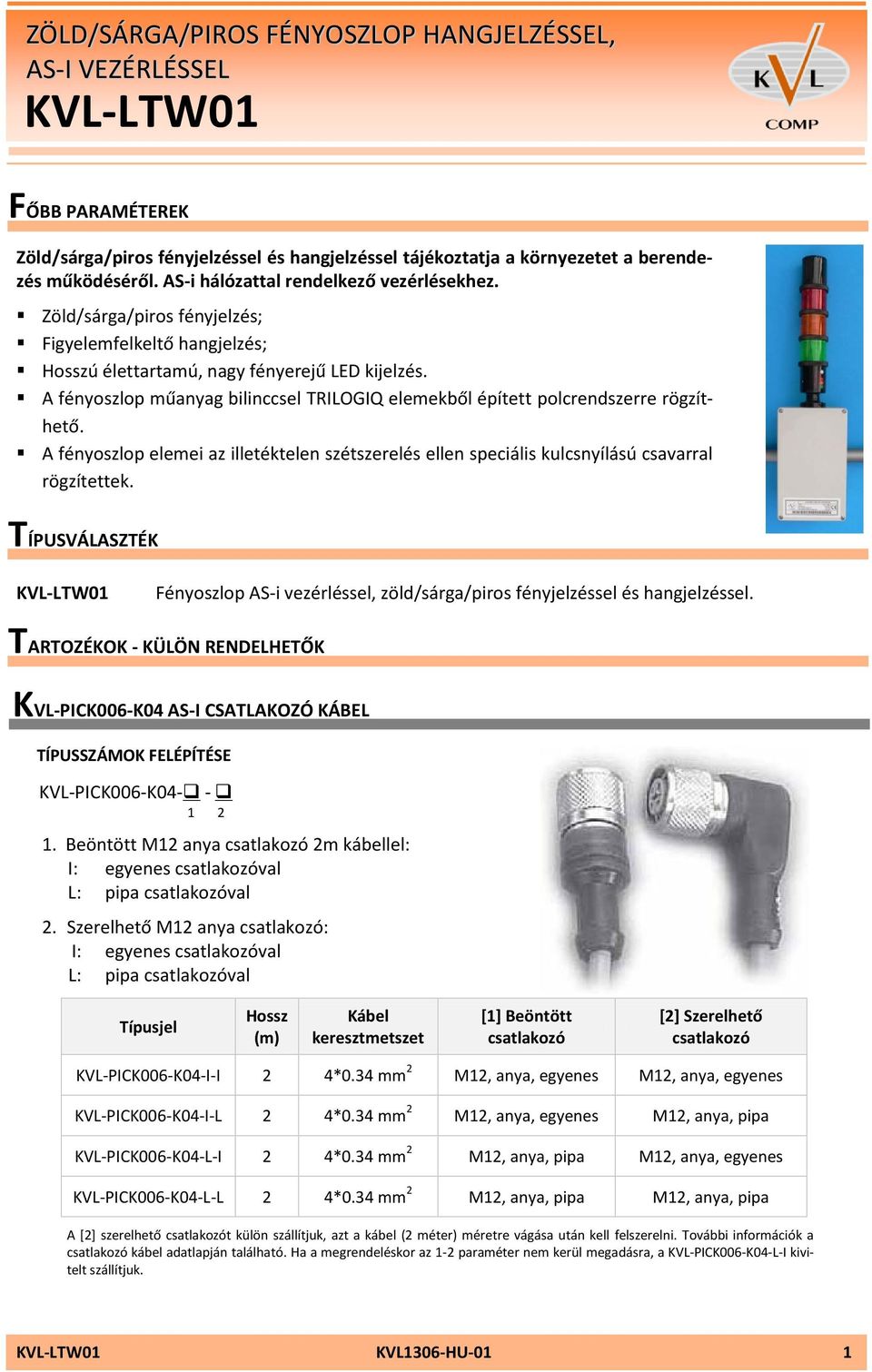

1 ZÖLD/SÁRGA/PIROS FÉNYOSZLOP HANGJELZÉSSEL, AS-I VEZÉRLÉSSEL KVL-LTW01 FŐBB PARAMÉTEREK Zöld/sárga/piros fényjelzéssel és hangjelzéssel tájékoztatja a környezetet a berendezés működéséről. AS-i hálózattal rendelkező vezérlésekhez. Zöld/sárga/piros fényjelzés; Figyelemfelkeltő hangjelzés; ú élettartamú, nagy fényerejű LED kijelzés. A fényoszlop műanyag bilinccsel TRILOGIQ elemekből épített polcrendszerre rögzíthető. A fényoszlop elemei az illetéktelen szétszerelés ellen speciális kulcsnyílású csavarral rögzítettek. TÍPUSVÁLASZTÉK KVL-LTW01 Fényoszlop AS-i vezérléssel, zöld/sárga/piros fényjelzéssel és hangjelzéssel. TARTOZÉKOK - KÜLÖN RENDELHETŐK KVL-PICK006-K04 AS-I CSATLAKOZÓ KÁBEL KVL-PICK006-K Beöntött M12 anya 2m kábellel: 2. Szerelhető M12 anya : KVL-PICK006-K04-I-I 2 4*0.34 mm 2 M12, anya, egyenes M12, anya, egyenes KVL-PICK006-K04-I-L 2 4*0.34 mm 2 M12, anya, egyenes M12, anya, pipa KVL-PICK006-K04-L-I 2 4*0.34 mm 2 M12, anya, pipa M12, anya, egyenes KVL-PICK006-K04-L-L 2 4*0.34 mm 2 M12, anya, pipa M12, anya, pipa A [2] szerelhető t külön szállítjuk, azt a kábel (2 méter) méretre vágása után kell felszerelni. További információk a kábel adatlapján található. Ha a megrendeléskor az 1-2 paraméter nem kerül megadásra, a KVL-PICK006-K04-L-I kivitelt szállítjuk. KVL-LTW01 KVL1306-HU-01 1

A fényoszlop műanyag bilinccsel TRILOGIQ elemekből épített polcrendszerre rögzíthető. A fényoszlop elemei az illetéktelen szétszerelés ellen speciális kulcsnyílású csavarral rögzítettek.

2 KVL-PICK006-K06 AS-I CSATLAKOZÓ KÁBEL FLEXIBILIS MŰANYAG VÉDŐCSŐVEL KVL-PICK006-K Beöntött M12 anya 2m kábellel: 2. Szerelhető M12 anya : 3. Műanyag védőcső hossza mm-ben (max mm). A KVL-LTW01 modul bekötéséhez ajánlott kábeltípus: KVL-PICK006-K06-I-I-xxx, ahol az xxx helyébe a védőcső hosszát kell írni mm-ben. KVL-PICK006-K06-I-I 2 4*0.34 mm 2 M12, anya, egyenes M12, anya, egyenes KVL-PICK006-K06-I-L 2 4*0.34 mm 2 M12, anya, egyenes M12, anya, pipa KVL-PICK006-K06-L-I 2 4*0.34 mm 2 M12, anya, pipa M12, anya, egyenes KVL-PICK006-K06-L-L 2 4*0.34 mm 2 M12, anya, pipa M12, anya, pipa A [2] szerelhető t külön szállítjuk, azt a kábel (2 méter) méretre vágása után kell felszerelni. További információk a kábel adatlapján található. Ha a megrendeléskor az paraméter nem kerül megadásra, a KVL-PICK006-K06-I-I- 400 kivitelt szállítjuk. KVL-PICK006-K07 AS-I CSATLAKOZÓ KÁBEL ALUMÍNIUM VÉDŐCSŐVEL KVL-PICK006-K Beöntött M12 anya 2m kábellel: 2. Szerelhető M12 anya : 3. Alumínium védőcső hossza mm-ben (max mm). 2 KVL1306-HU-01 KVL-LTW01

34 mm 2 M12, anya, egyenes M12, anya, egyenes KVL-PICK006-K06-I-L 2 4*0.34 mm 2 M12, anya, egyenes M12, anya, pipa KVL-PICK006-K06-L-I 2 4*0.

3 A KVL-LTW01 modul bekötéséhez ajánlott kábeltípus: KVL-PICK006-K07-I-I-xxx, ahol az xxx helyébe a védőcső hosszát kell írni mm-ben. KVL-PICK006-K07-I-I 2 4*0.34 mm 2 M12, anya, egyenes M12, anya, egyenes KVL-PICK006-K07-I-L 2 4*0.34 mm 2 M12, anya, egyenes M12, anya, pipa KVL-PICK006-K07-L-I 2 4*0.34 mm 2 M12, anya, pipa M12, anya, egyenes KVL-PICK006-K07-L-L 2 4*0.34 mm 2 M12, anya, pipa M12, anya, pipa A [2] szerelhető t külön szállítjuk, azt a kábel (2 méter) méretre vágása után kell felszerelni. További információk a kábel adatlapján található. Ha a megrendeléskor az paraméter nem kerül megadásra, a KVL-PICK006-K07-I-I- 400 kivitelt szállítjuk. KVL-PICK006-K08 AS-I LEÁGAZÓ KÁBEL ALUMÍNIUM VÉDŐCSŐVEL KVL-PICK006-K Szerelhető M12 anya : 2. Alumínium védőcső hossza mm-ben (max mm). A KVL-LTW01 bekötéséhez ajánlott típus: KVL-PICK006-K08-I-xxx, ahol az xxx helyébe a védőcső hoszszát kell írni mm-ben. [1] Szerelhető KVL-PICK006-K08-I 2 4*0.34 mm 2 M12, anya, egyenes KVL-PICK006-K08-I 2 4*0.34 mm 2 M12, anya, pipa A [2] szerelhető t külön szállítjuk, azt a kábel (2 méter) méretre vágása után kell felszerelni. További információk a kábel adatlapján található. Ha a megrendeléskor az 1-2 paraméter nem kerül megadásra, a KVL-PICK006-K08-I-400 kivitelt szállítjuk. KVL-LTW01 KVL1306-HU-01 3

34 mm 2 M12, anya, pipa M12, anya, egyenes KVL-PICK006-K07-L-L 2 4*0.

4 MŰSZAKI ADATOK NÉVLEGES ÉRTÉKEK Tápellátás U AUX, AS-i Tápfeszültség U AUX = 24V, AS-i = 18.5 V V Áramfelvétel I max AS-i = 40 ma, U AUX = 220 ma Fordított tápfeszültség védelem integrált Működési hőmérséklet -25 C C Tárolási hőmérséklet -40 C C Védettség (EN ) IP54 EMC előírások EN , EN AS-I ADATOK Adatbitek Paraméter bitek Beállított cím Kódolás I/O =0 =1 D0 O1 OFF ON I1 D1 O2 OFF ON I2 D2 O3 OFF ON I3 D3 O4 HORN OFF HORN ON I4 P0 P1 P2 P3 A31, Bus-Masterrel vagy programozóval módosítható IO 7 ID 0 ID2 F CSATLAKOZÓ M12, 4 pólusú, apa Vezetékszínek: Euro-Norm EN szerint Vezeték szín 1 Barna AS-i + 2 Fehér U AUX 24V - 3 Kék AS-i - 4 Fekete U AUX 24V + 5 Szürke 4 KVL1306-HU-01 KVL-LTW01

.. +70 C Védettség (EN 60 529) IP54 EMC előírások EN 61 000-6-2, EN 61 000-6-4 AS-I ADATOK Adatbitek Paraméter bitek Beállított cím Kódolás I/O =0 =1 D0 O1 OFF ON I1 D1 O2 OFF ON I2 D2 O3

5 FELSZERELÉS A modul műanyag bilinccsel csőállványra rögzíthetők. A modult átm ,4 mm-es csőhöz való bilinccsel szállítunk. Eltérő igény esetén a cső méretet megrendeléskor meg kell adni. A felszereléshez szükséges szerszám: TORX T30 dugóskulcs. A felszerelés menete: 1. Szerelje le a fél műanyag bilincset a modulról; 2. Helyezze el a kapcsolómodult a csőszerkezeten (polcon) a dolgozó által jól látható helyre; 3. Rögzítse a műanyag bilincs féllel a kapcsolómodult mindkét csavar meghúzásával (kb. 5 Nm); 4. Kösse be a modult az AS-i hálózatba. (KVL-PICK006-K06, KVL-PICK006- K07, KVL-PICK006-K08, nem tartozék). MÉRETEK [méretek mm-ben] ELÉRHETŐSÉG KVL COMP Vezérléstechnikai Kft. H-2500 Esztergom, Nagy Sándor József u. 3. Tel.: Fax: info@kvlcomp.eu KVL COMP s.r.o. Komenského 35, Štúrovo, SZLOVÁKIA Tel.: Fax: info@kvlcomp.eu KVL-LTW01 KVL1306-HU-01 5

Helyezze el a kapcsolómodult a csőszerkezeten (polcon) a dolgozó által jól látható helyre; 3. Rögzítse a műanyag bilincs féllel a kapcsolómodult mindkét csavar meghúzásával (kb. 5 Nm); 4.
