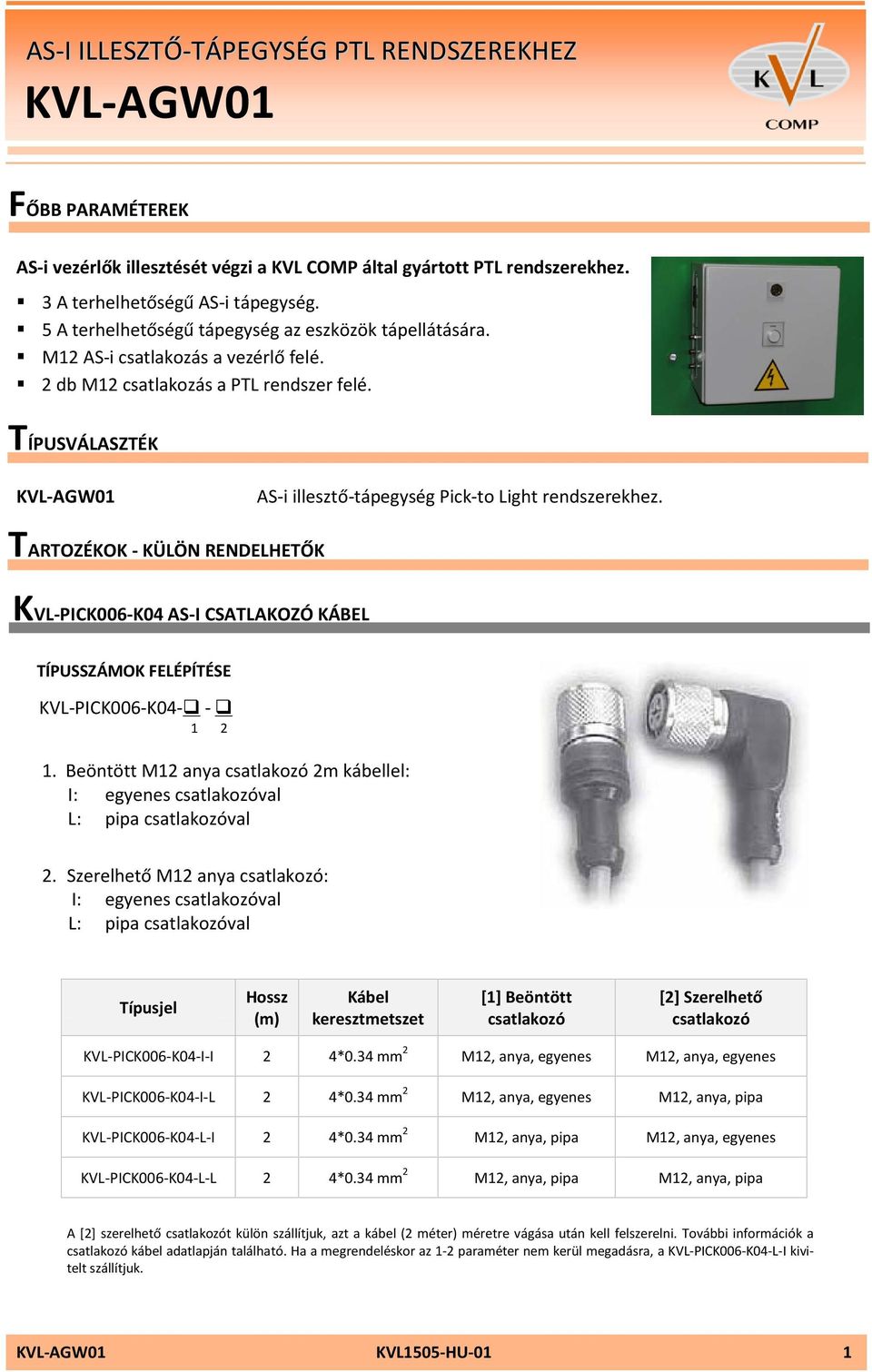

1 AS-I ILLESZTŐ-TÁPEGYSÉG PTL RENDSZEREKHEZ KVL-AGW01 FŐBB PARAMÉTEREK AS-i vezérlők illesztését végzi a KVL COMP által gyártott PTL rendszerekhez. 3 A terhelhetőségű AS-i tápegység. 5 A terhelhetőségű tápegység az eszközök tápellátására. M12 AS-i csatlakozás a vezérlő felé. 2 db M12 csatlakozás a PTL rendszer felé. TÍPUSVÁLASZTÉK KVL-AGW01 AS-i illesztő-tápegység Pick-to Light rendszerekhez. TARTOZÉKOK - KÜLÖN RENDELHETŐK KVL-PICK006-K04 AS-I CSATLAKOZÓ KÁBEL KVL-PICK006-K Beöntött M12 anya 2m kábellel: 2. Szerelhető M12 anya : Típusjel [1] Beöntött KVL-PICK006-K04-I-I 2 4*0.34 mm 2 M12, anya, egyenes M12, anya, egyenes KVL-PICK006-K04-I-L 2 4*0.34 mm 2 M12, anya, egyenes M12, anya, pipa KVL-PICK006-K04-L-I 2 4*0.34 mm 2 M12, anya, pipa M12, anya, egyenes KVL-PICK006-K04-L-L 2 4*0.34 mm 2 M12, anya, pipa M12, anya, pipa A [2] szerelhető t külön szállítjuk, azt a kábel (2 méter) méretre vágása után kell felszerelni. További információk a kábel adatlapján található. Ha a megrendeléskor az 1-2 paraméter nem kerül megadásra, a KVL-PICK006-K04-L-I kivitelt szállítjuk. KVL-AGW01 KVL1505-HU-01 1

2 KVL-PICK006-K06 AS-I CSATLAKOZÓ KÁBEL FLEXIBILIS MŰANYAG VÉDŐCSŐVEL KVL-PICK006-K Beöntött M12 anya 2m kábellel: 2. Szerelhető M12 anya : 3. Műanyag védőcső hossza mm-ben (max mm). Típusjel [1] Beöntött KVL-PICK006-K06-I-I 2 4*0.34 mm 2 M12, anya, egyenes M12, anya, egyenes KVL-PICK006-K06-I-L 2 4*0.34 mm 2 M12, anya, egyenes M12, anya, pipa KVL-PICK006-K06-L-I 2 4*0.34 mm 2 M12, anya, pipa M12, anya, egyenes KVL-PICK006-K06-L-L 2 4*0.34 mm 2 M12, anya, pipa M12, anya, pipa A [2] szerelhető t külön szállítjuk, azt a kábel (2 méter) méretre vágása után kell felszerelni. További információk a kábel adatlapján található. Ha a megrendeléskor az paraméter nem kerül megadásra, a KVL-PICK006-K06-I-I- 400 kivitelt szállítjuk. KVL-PICK006-K07 AS-I CSATLAKOZÓ KÁBEL ALUMÍNIUM VÉDŐCSŐVEL KVL-PICK006-K Beöntött M12 anya 2m kábellel: 2. Szerelhető M12 anya : 2 KVL1505-HU-01 KVL-AGW01

3 3. Alumínium védőcső hossza mm-ben (max mm). Típusjel [1] Beöntött KVL-PICK006-K07-I-I 2 4*0.34 mm 2 M12, anya, egyenes M12, anya, egyenes KVL-PICK006-K07-I-L 2 4*0.34 mm 2 M12, anya, egyenes M12, anya, pipa KVL-PICK006-K07-L-I 2 4*0.34 mm 2 M12, anya, pipa M12, anya, egyenes KVL-PICK006-K07-L-L 2 4*0.34 mm 2 M12, anya, pipa M12, anya, pipa A [2] szerelhető t külön szállítjuk, azt a kábel (2 méter) méretre vágása után kell felszerelni. További információk a kábel adatlapján található. Ha a megrendeléskor az paraméter nem kerül megadásra, a KVL-PICK006-K07-I-I- 400 kivitelt szállítjuk. KVL-PICK006-K14 NAGYOBB TERHELHETŐSÉGŰ AS-I CSATLAKOZÓ KÁBEL ALUMÍNIUM VÉDŐCSŐVEL A KVL-PICK006-K07 kábelkészlettel megegyező funkciójú, de annál nagyobb terhelhetőségű készlet. KVL-PICK006-K Szerelhető M12 anya : 2. Szerelhető M12 anya : 3. Alumínium védőcső hossza mm-ben (max mm). KVL-AGW01 KVL1505-HU-01 3

4 Típusjel [1] Szerelhető KVL-PICK006-K14-I-I 2 4*0.75 mm 2 M12, anya, egyenes M12, anya, egyenes KVL-PICK006-K14-I-L 2 4*0.75 mm 2 M12, anya, egyenes M12, anya, pipa KVL-PICK006-K14-L-L 2 4*0.75 mm 2 M12, anya, pipa M12, anya, pipa A[1] és [2] szerelhető t külön szállítjuk, azt a kábel (2 méter) méretre vágása után kell felszerelni. További információk a kábel adatlapján található. Ha a megrendeléskor az paraméter nem kerül megadásra, a KVL-PICK006-K14-I-I kivitelt szállítjuk. KVL-PICK006-K15 NAGYOBB TERHELHETŐSÉGŰ AS-I CSATLAKOZÓ KÁBEL ALUMÍNIUM VÉDŐCSŐVEL A KVL-PICK006-K14 kábelkészlettel megegyező funkciójú készlet. A kábel hossza max. 10 m, védőcső hossza max. 3 m. KVL-PICK006-K Szerelhető M12 anya : 2. Szerelhető M12 anya : 3. Alumínium védőcső hossza mm-ben (max mm). 4. hossza mm-ben (max mm). Típusjel [1] Szerelhető KVL-PICK006-K15-I-I 2 4*0.75 mm 2 M12, anya, egyenes M12, anya, egyenes KVL-PICK006-K15-I-L 2 4*0.75 mm 2 M12, anya, egyenes M12, anya, pipa KVL-PICK006-K15-L-L 2 4*0.75 mm 2 M12, anya, pipa M12, anya, pipa A[1] és [2] szerelhető t külön szállítjuk, azt a kábel (10 méter) méretre vágása után kell felszerelni. További információk a kábel adatlapján található. Ha a megrendeléskor az paraméter nem kerül megadásra, a KVL-PICK006- K15-I-I kivitelt szállítjuk (3m-es védőcső, 10m kábel). 4 KVL1505-HU-01 KVL-AGW01

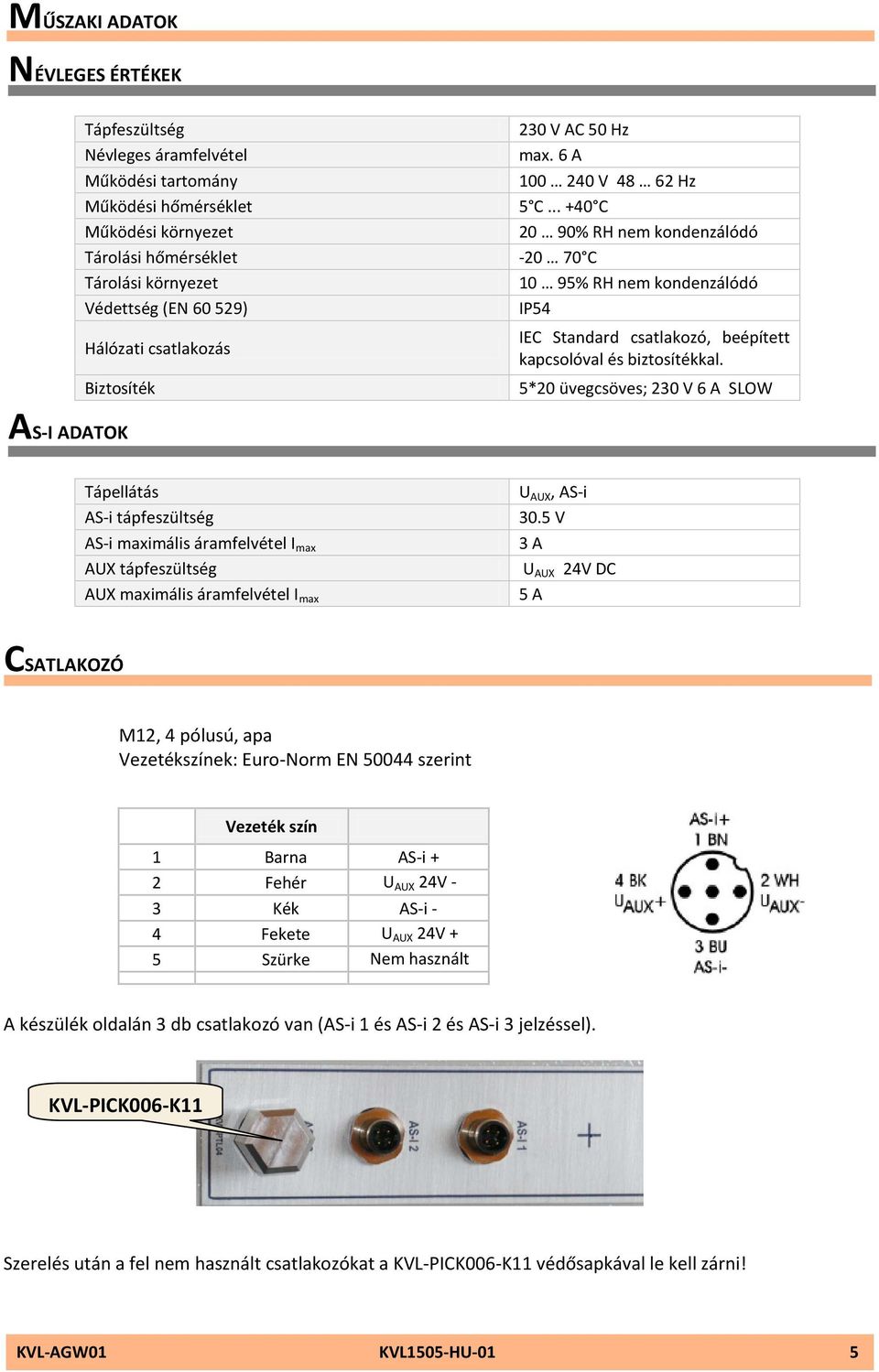

5 MŰSZAKI ADATOK NÉVLEGES ÉRTÉKEK Tápfeszültség 230 V AC 50 Hz Névleges áramfelvétel max. 6 A Működési tartomány V Hz Működési hőmérséklet 5 C C Működési környezet 20 90% RH nem kondenzálódó Tárolási hőmérséklet C Tárolási környezet 10 95% RH nem kondenzálódó Védettség (EN ) IP54 Hálózati csatlakozás Biztosíték AS-I ADATOK IEC Standard, beépített kapcsolóval és biztosítékkal. 5*20 üvegcsöves; 230 V 6 A SLOW Tápellátás AS-i tápfeszültség AS-i maximális áramfelvétel I max AUX tápfeszültség AUX maximális áramfelvétel I max U AUX, AS-i 30.5 V 3 A U AUX 24V DC 5 A CSATLAKOZÓ M12, 4 pólusú, apa Vezetékszínek: Euro-Norm EN szerint Vezeték szín 1 Barna AS-i + 2 Fehér U AUX 24V - 3 Kék AS-i - 4 Fekete U AUX 24V + 5 Szürke Nem használt A készülék oldalán 3 db van (AS-i 1 és AS-i 2 és AS-i 3 jelzéssel). KVL-PICK006-K11 Szerelés után a fel nem használt kat a KVL-PICK006-K11 védősapkával le kell zárni! KVL-AGW01 KVL1505-HU-01 5

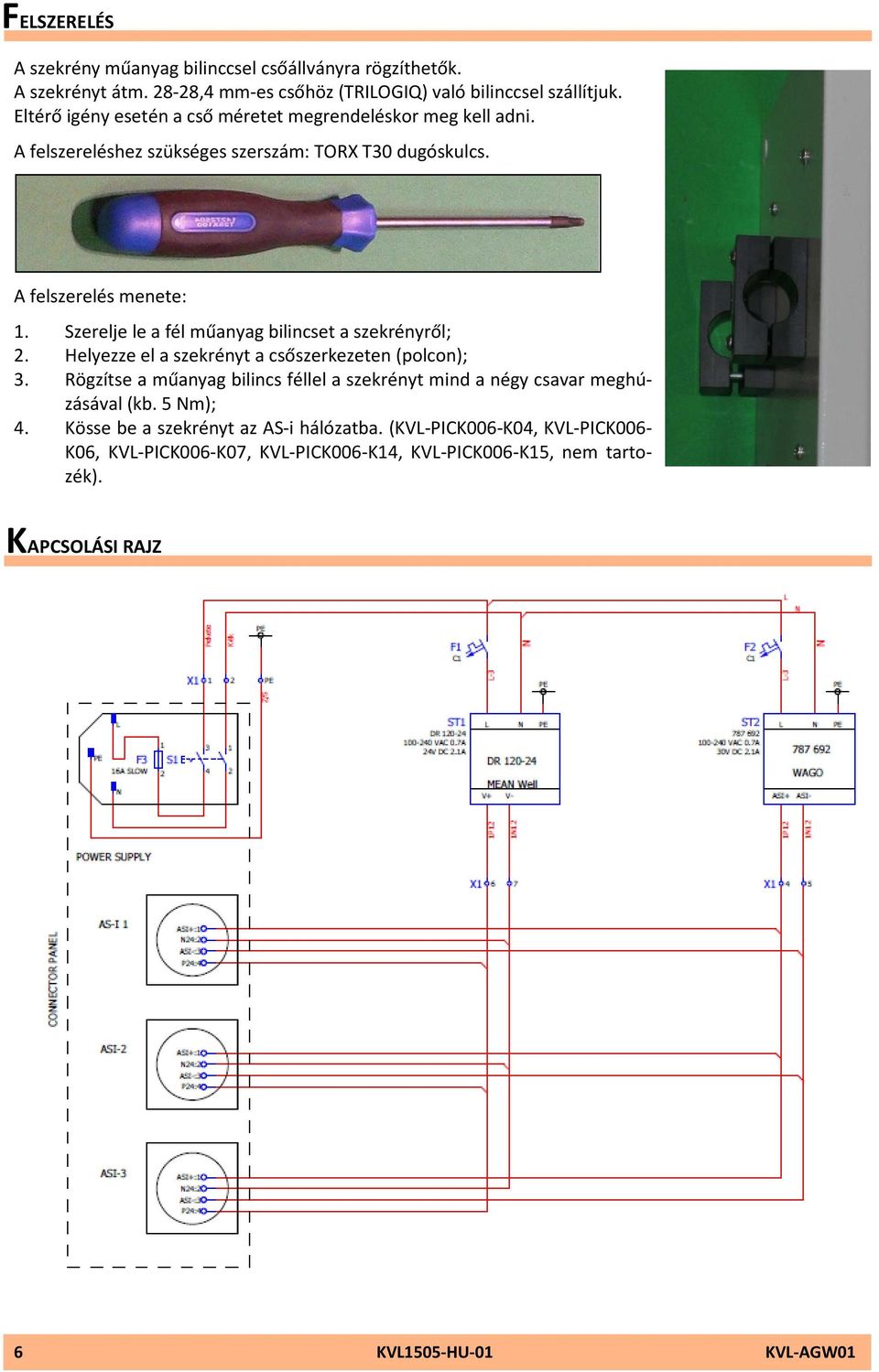

6 FELSZERELÉS A szekrény műanyag bilinccsel csőállványra rögzíthetők. A szekrényt átm ,4 mm-es csőhöz (TRILOGIQ) való bilinccsel szállítjuk. Eltérő igény esetén a cső méretet megrendeléskor meg kell adni. A felszereléshez szükséges szerszám: TORX T30 dugóskulcs. A felszerelés menete: 1. Szerelje le a fél műanyag bilincset a szekrényről; 2. Helyezze el a szekrényt a csőszerkezeten (polcon); 3. Rögzítse a műanyag bilincs féllel a szekrényt mind a négy csavar meghúzásával (kb. 5 Nm); 4. Kösse be a szekrényt az AS-i hálózatba. (KVL-PICK006-K04, KVL-PICK006- K06, KVL-PICK006-K07, KVL-PICK006-K14, KVL-PICK006-K15, nem tartozék). KAPCSOLÁSI RAJZ 6 KVL1505-HU-01 KVL-AGW01

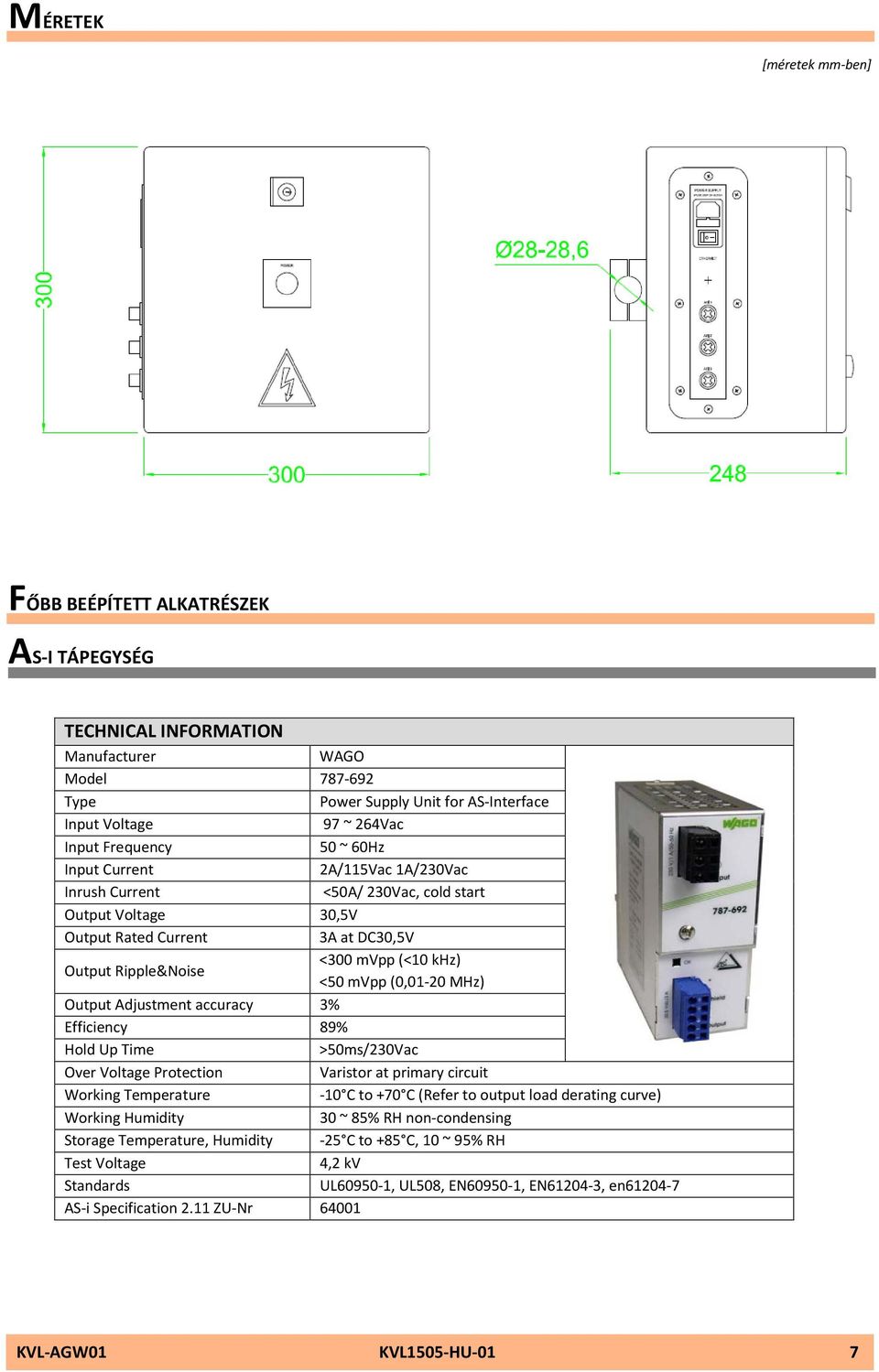

7 MÉRETEK [méretek mm-ben] FŐBB BEÉPÍTETT ALKATRÉSZEK AS-I TÁPEGYSÉG TECHNICAL INFORMATION Manufacturer WAGO Model Type Power Supply Unit for AS-Interface Input Voltage 97 ~ 264Vac Input Frequency 50 ~ 60Hz Input Current 2A/115Vac 1A/230Vac Inrush Current <50A/ 230Vac, cold start Output Voltage 30,5V Output Rated Current 3A at DC30,5V Output Ripple&Noise <300 mvpp (<10 khz) <50 mvpp (0,01-20 MHz) Output Adjustment accuracy 3% Efficiency 89% Hold Up Time >50ms/230Vac Over Voltage Protection Varistor at primary circuit Working Temperature -10 C to +70 C (Refer to output load derating curve) Working Humidity 30 ~ 85% RH non-condensing Storage Temperature, Humidity -25 C to +85 C, 10 ~ 95% RH Test Voltage 4,2 kv Standards UL , UL508, EN , EN , en AS-i Specification 2.11 ZU-Nr KVL-AGW01 KVL1505-HU-01 7

8 TÁPEGYSÉG TECHNICAL INFORMATION Manufacturer Model Type Input Voltage Input Frequency Input Current Inrush Current Leakage Current Set Up, Rise Time Output Voltage Output Rated Current Output Current Range Output Rated Power Output Ripple&Noise Output Voltage Adj. Range MainWell DR W Single Output AC-DC Enclosed Power Supply 85 ~ 264Vac 47 ~ 63Hz 2.6A/115Vac 1.6A/230Vac 50A/ 230Vac, cold start <3,5mA/240V 500ms, 70ms/230Vac at full load 24V 5A 0 ~ 5A 120W 80 mv 24 ~ 28V Output Tolerance ±1.0% Output Line Regulation ±0.5% Output Load Regulation ±1.0% Efficiency 84% Hold Up Time 36ms/230Vac at full load Over Load Protection Above 105% rated output power Hiccup mode, recovers automatically after fault condition is removed Over Voltage Protection Shut off o/p voltage, re-power on to recover U1 Tj 140 C typically (U1) detect on main control IC. Over Temperature Protection Shut down o/p voltage, recovers automatically after temperature goes down Working Temperature -20 C to +70 C (Refer to output load derating curve) Working Humidity 20 ~ 90% RH non-condensing Storage Temperature, Humidity -40 C to +85 C, 10 ~ 95% RH Temperature Coefficient ±0.03%/ C (0 ~ 50 C) Vibration 10 ~ 500Hz, 2G 10min./1 cycle, period for 60min. each along X,Y, Z axes Withstand Voltage I/P-O/P:3KVAC I/P-FG:1.5KVAC O/P-FG:0.5KVAC Isolation Resistance I/P-O/P, I/P-FG, O/P-FG:100M Ohms/500VDC Safety Standards UL , TUV EN approved MTBF 136.8Khrs min. MIL-HDBK-217F (25 C) Compliance to EN55022 (CISPR22) Class B; EN ,-3; EN EMC 4-2, 3, 4, 5, 6, 8,11, ENV50204, EN55024, EN , light industry level, criteria A Standards ELÉRHETŐSÉG KVL COMP Vezérléstechnikai Kft. H-2500 Esztergom, Nagy Sándor József u. 3. Tel.: Fax: info@kvlcomp.eu KVL COMP s.r.o. Komenského 35, Štúrovo, SZLOVÁKIA Tel.: Fax: info@kvlcomp.eu 8 KVL1505-HU-01 KVL-AGW01
