1 Elektromos fűtők vezérlőegységei Kezelési és karbantartási útmutató DTR-HE-ver. 3.4 ( )

2 A vezérlőszekrény az IEC/EN AC Standard Kisfeszültségű elosztók és vezérlőberendezések szabvány követelményeinek megfelel

3 Tartalomjegyzék I. Kezelési útmutató Kezelőszervek leírása Befúvó-elszívó rendszer Főkapcsoló Vezérlőegység Az elérhető paraméterek listája Műszaki specifikációk Felépítés Működési paraméterek Vezérlőegység Működés Kijelző és billentyűzet Működési alapelv...4 II. Kezelési útmutató (halado) A vezérlőegység funkcióinak részletezése A paraméterek leírása Hibajel kimenet A perifériák bemutatása Gyengeáramú közreműködő rendszerek csatlakoztatása Betáplálás csatlakoztatása Szükséges kábelek típusa Bekötési séma...9 Kezelési útmutató 1

4 I. Kezelési útmutató 1. Kezelőszervek leírása 1.1. Befúvó-elszívó rendszer Alkalmazás: Többfokozatú, 3x400V / 50Hz elektromos fűtők villamos táplálása, védelme és lágy teljesítmény szabályozása. Alkalmazási terület: 1-6 fokozatú elektromos fűtők szabályozása Részegységek: 1. Csatlakozások 2. HE modul 3. Kapcsolók 4. Főkapcsoló 5. Fűtőszálak 1.2. Főkapcsoló 1.3. Vezérlőegység O - OFF I - ON LED display Confirmation Entering parameter value edit mode Change confirmation Navi buttons Switching between parameters and changing parameter's value Cancel/abort Aborting parameter value edit mode without saving changes Funkció: Fűtőegység bekapcsolása Data transmission indication (not available in the current version) Alarm status indication PWM output status indication The LED lighting up indicates operation of the first heater's section 1.4. Az elérhető paraméterek listája Paraméter Funkció Tartomány Gyári beállítás Típusa 10h Analóg vezérlőjel felső korlátja 0,0 10,0V 10,0 Írható-olvasható 11h Analóg vezérlőjel also korlátja 0,0 10,0V 0,2 Írható-olvasható 12h Analóg bementi jel értéke 0,0 10,0V - Csak olvasható 13h Rendelkezésre álló fokozatok száma Írható-olvasható 14h PWM kimeneti jel periódusideje 1,0 10,0s 10,0 Írható-olvasható 15h PWM kimeneti jel határa 0-100% - Írható-olvasható 16h Digitális bemenetek - Csak olvasható 17h Digitális kimenetek - Csak olvasható 18h A PWM vezérlőjel aktuális állapota 0,0 100% - Csak olvasható 19h Fűtési üzemmód kiválasztása Rögzítés és kiolvasás 2 Kezelési útmutató

5 2. Műszaki specifikációk 2.1. Felépítés A vezérlőegység az elektromos fűtő oldalára van telepítve Elérhető kimeneti teljesítmények (kw) fázisú rövidzárlat védelem 1xB32 2xB32 3xB32 4xB32 5xB32 6xB32 3-fázisú csatlakozások HE vezérlő modul 1 Túlmelegedés termosztát Főkapcsoló 1* 1 *) a kapcsoló a betápkábelre került beépítésre, a fűtő házán kívül 2.2. Működési paraméterek Rendszer TN U 3 névleges tápfeszültség 3x400 V U i névleges szigetelési feszültség 400 V U imp névleges villamos szilárdság 2.5 kv Névleges áramszilárdság (az elviselt zárlati áram effektív értéke 1s-nál nem hosszabb ideig) 6 ka Névleges maximális zárlati áramszilárdság (i pk ) cosф= 0,5 érték esetén 10.2 ka Névleges rövidzárási áram 6 ka Bizonytalansági tényező 0.8 Névleges frekvencia 50 Hz ± 1Hz Szigetelési osztály IP00 Megengedett környezeti hőmérséklet x 50 C A vezérlőáramkörök tápfeszültsége 24 V AC EMC környezet Vezérlőegység Tápfeszültség Digitális kimenet ( Open collector ) PWM kimenet ( Open collector ) Digitális bemenetek Hibajel kimenet Túláram védelem üveg vagy kerámia biztosító 24 VAC Mennyiség: 6 db Feszültség: 24 VDC Max áram: 0,5A Mennyiség: 1 db Feszültség: 24 VDC Mennyiség: 3 db Feszültség: 24VDC Váltóérintkezős relé Típus: F 800mA Méret: 5x20mm FIGYELEM! 1. A fűtőegység csatlakoztatását és beüzemelését csak megfelelően képzett személy végezheti el 2. A vezérlőegység kizárólag a VTS légkezelőkkel egybeépített elektromos fűtőkkel való használatra készült Kezelési útmutató 3

6 3. Működés FIGYELEM! A fűtő bekapcsolása a túlfűtés termosztát és a légáramlás érzékelő által blokkolt ha túlmelegedés áll fenn vagy nincs megfelelő légáram. 3.1 Kijelző és billentyűzet 3.2 Működési alapelv A fűtés teljesítmény-kimenetét PWM jel (modulált impulzus) szabályozza, egy váltókapcsolóval be- és kikapcsolva az első fűtési szintet, amelyet szilárdtest-relékkel (SSR) szereltek fel. A kiválasztott működési módtól függően, a bekapcsolt fázis időtartama az analóg bemenetre juttatott bekapcsolt fázissal, vagy a DI3 digitális bemenet aktiválásával egyenesen arányos. A következő fűtési szintet akkor kapcsolják be a megszakítók, amikor az első fűtési szint eléri a maximális teljesítmény kimenetet. Miután az következő fűtési szint bekapcsolt, az első teljesítménye a minimum szintre csökken. Fűtési üzemmód (19h=0) A fűtő tápfeszültsége csak akkor kerül bekapcsolásra, ha a vezérlőegység mindhárom digitális bemenete (ebből kettő a túlfűtés termosztát, légáramlás érzékelő) magas jelzést kap. Ha bármely bemente értéke alacsonyra vált a vezérlőegység kiáll hibára. A hiba a megszüntetése után kézi nyugtázást nem igényel. Kezdeti fűtési üzemmód (19h=1 100) A fűtések üzemi feszültségét csak akkor biztosítja, amikor a HE szabályzó modul Dl1 és Dl2 kapcsoló bemenetei a magas szintű állapotban vannak. Ha legalább az egyik bemenet alacsony színtű állapotot jelez, a szabályzó modul kikapcsolja a fűtést és amennyiben a Dl1 bemenet alacsony színtű állapotot jelez, a szabályzó modul figyelmeztető jelzés állapotba kerül. A Dl3 a kontrol bemenet. Ha ez aktív a modul növeli a fűtési teljesítményt és ha nem aktív a fűtési teljesítmény csökken. A fűtési teljesítmény növekedése és csökkenése a 19h paraméterben állítható be a teljes fűtési teljesítmény per perc 1-100% tartományában [%/ min] PWM 1 2,5 4 5,5 7 8, Kezelési útmutató

7 II. Kezelési útmutató (halado) 4. A vezérlőegység funkcióinak részletezése 4.1. A paraméterek leírása 19h Fűtési üzemmód kiválasztása Tartomány: olvasás / írás lehetséges A paraméter meghatározza a fűtési művelet algoritmusát. 0 működés a tipikus elektromos fűtés üzemmódban. A fűtési teljesítmény arányos az analóg bemenetre jutó jellel, a digitális bemenet biztonsági funkció szerepet tölt be működés a kezdeti fűtési üzemmódban. A fűtési teljesítmény egyenletesen növekszik vagy csökken a DL3 digitális bemenet állapotától függően. Az analóg bemenet inaktív marad. A Dl1 Dl2 digitális bemenet biztonsági funkció szerepet töltenek be. PÉLDA: a fűtési teljesítmény 35kW, a 9h parameter=5, a fűtés és a Dl3 bemenet állapotától függően, a fűtési teljesítmény egyenletesen növekszik vagy csökken percenkénti 1.8kW értékkel. 10h Analóg vezérlőjel felső korlátja Tartomány: V A paraméter írása és olvasása lehetséges. Alapértelmezett érték: 10 A paraméter meghatározza a vezérlőjel nagyságát amelynél a vezérlőegység eléri a 100%-os fűtőteljesítményt FIGYELEM! A maximális fűtőteljesítmény értéke a 13h and 15h paraméterek függvénye. 11h Analóg vezérlőjel alsó korlátja Tartomány: V A paraméter írása és olvasása lehetséges. Alapértelmezett érték: 0,2 A paraméter meghatározza a vezérlőjel nagyságát amelynél a vezérlőegység a legkisebb, nullánál nagyobb fűtőteljesítményre kapcsol. A paraméter értékenek nagyobbnak kell lennie mint nulla. Némi feszültség (zaj) más forrásokból indukálódhat a vezérlőkábelekben, így a túl kicsi alsó korlát az elektromos fűtő indokolatlan ki-be kapcsolását okozhatja. 12h Analóg bemeneti jel értéke Tartomány: V Csak olvasható A paraméterből kiolvasható az aktuális vezérlőjel nagysága. Ez a paraméter információs célokat szolgál, a rendszer ellenőrzéséhez használható. PÉLDÁUL: Ha az elvárásainkkal ellentétesen a fűtő nem működne, és nincs hibajelzés a 12h és 11h paraméter ellenőrzésével megvizsgálhatjuk, hogy a vezérlőjel nagysága eléri-e a megadott alsó korlátot. Kezelési útmutató (halado) 5

8 13h Rendelkezésre álló fokozatok száma Tartomány: 1-6. A paraméter írása és olvasása lehetséges. Alapértelmezett érték: 2 A paraméter meghatározza a rendelkezésre álló fűtési fokozatok számát. Ennek a paraméternek köszönhetően a fűtő maximális teljesítménye a következő lista alapján korlátozható. Rendelekzéálló álló fokozatok száma Max teljesítmény [kw] PÉLDA Pn = 6.7kW mellett a fokozatok száma: Pn 6,7kW 13 0,37 P max 18kW h a kiválasztott fokozatszám PÉLDA Pn=100 kw mellett a fokozatok száma: Pn 100kW 13 5,56 P max 18kW h a kiválasztott fokozatszám 6. Pmax a fűtő első fokozatának maximális fűtőteljesítménye FIGYELEM! A teljes fűtő maximális kimeneti teljesítménye a 15h paraméter függvénye. 14h PWM kimeneti jel periódusideje Tartomány: s A paraméter írása és olvasása lehetséges. Alapértelmezett érték: 10.0 A paraméter a PWM jel periódusidejét határozza meg. Ez az időhossz kerül felosztásra be és kikapcsolt szakaszokra a szükséges fűtőteljesítmény függyvényében. Average output: 50% Average output: 75% Average output: 100% 14h impulsing duration 14h 14h Time A paraméter növelése javasolt, ha a szükséges maximális fűtőteljesítmény kisebb mint 18kW, valamint ha a gyakori ki-be kapcsolások zavarokat okozhatnak más rendszerekben (pl: lámpák fényerejének változása). A paraméter csökkentése javasolt ha a szabályozás finomságának növelése szükséges (pl: ha a befújt hőmérséklet ingadozik a ritka ki-be kapcsolások miatt) 6 Kezelési útmutató (halado)

9 15h PWM kimeneti jel határa Tartomány: 0-100%. A paraméter írása és olvasása lehetséges. Alapértelmezett érték: 100% A paraméter meghatározza hogy a 13h paraméternél leírt táblázatban található maximális fűtési teljesítményt hány százalékig használja ki a vezérlőegység. Ennek beállítása célszerűen a betervezett villamos fogyasztás nagysága alapján kell történjen. 1. PÉLDA TELJESÍTMÉNY fogyasztás: Pn=6.7kW 15 Pn 6,7kW h = + 1 [13h] 100% = % 37% 18 + kw 18kW 2. PÉLDA TELJESÍTMÉNY fogyasztás: Pn=100kW 15 Pn 100kW h = + 1 [13h] 100% = % 55% 18 + kw 18kW Pmax a fűtő első fokozatának maximális fűtőteljesítménye 16h Digitális bemenetek (2-állapotú) Tartomány: (bináris érték). Csak olvasható A paraméter a digitális bemenetek állapotáról hordoz információt. A 0 az adott bementei jel alacsony állapotát, az 1 a 24V-os egyenfeszültség meglétét jelenti. DI.1 LÉGÁRAMLÁS ÉRZÉKEL Ha nincs légszállítás leállítja a f t t DI.3 KÜLS EGYSÉG Tetszolegesen csatlakoztatható küls egység, mellyel a f t leállítható. (24VDC-t kell adnia) DI.2 TÚLF TÉS TERMOSZTÁT Túlmelegedés elleni védi a f t t 17h Digitális kimenetek (2-állapotú) A paraméter a digitális kimenetek állapotáról hordoz információt. A 0 kikapcsolt, az 1 bekapcsolt kimenetet jelez. Ezen kimenetekkel kapcsolhatóak az egyes fűtési fokozatok. DO.1 1.fokozat F t teljesítmény: 0-18kW DO.2 2.fokozat F t teljesítmény: 18-36kW DO.3 3.fokozat F t teljesítmény: 36-54kW DO.4 4.fokozat F t teljesítmény: 54-72kW DO.5 5. fokozat F t teljesítmény: 72-90kW DO.6 6. fokozat F t teljesítmény: kw FIGYELEM! A paraméter a hibajel kimenet állapotáról nem szolgáltat információt. Kezelési útmutató (halado) 7

10 18h A PWM vezérlőjel aktuális állapota Tartomány: 0-100%. Csak olvasható A paraméter a PWM kimenet aktuális százalékos értékét adja meg. A 15h paraméter értékénél nagyobbat nem vehet fel. A paraméter egyben megmutatja hogy a beállított fűtési fokozatok által meghatározott maximális fűtési teljesítmény hány százalékával üzemel a fűtő. 4.2 Hibajel kimenet A figyelmeztető jelzés elérésekor az összes fűtési fokozat kikapcsol, a PWM jel nullázódik, a három-pólusú figyelmeztető jelzés átviteli kontaktus kapcsol. A figyelmeztető jelzés állapotot az alább bemutatott szimbólum mutatja a kijelzőn. Fűtési üzemmód (19h=0) Ezt legalább egy digitális bemenet eltűnése váltja ki, amelynek aktuális állapota a 16h paraméternél kerül kijelzésre. A figyelmeztető jelzés állapotot automatikusan deaktiválja, amikor a három jel megjelenik a digitális bemeneteken. Kezdeti fűtési üzemmód (19h= ) Ezt csak a Dl2 bemeneten lévő jel eltűnése okozza. A figyelmeztető jelzés állapotot automatikusan deaktiválja, amikor a Dl2 bemeneten a jel megjelenik. FIGYELEM: Ha a Dl2 bemenet állapota háromszor változik meg egy órán belül, a rendszert blokkolja és manuális újraindítás szükséges a modul kikapcsolásával és ismetelt bekapcsolásával a 19h paraméter 0-ra állításával és azután visszaállításával egy értékre az tartományban. 5. A perifériák bemutatása Periféria Funkciók és alkalmazások - Az elektromos fűtő túlmelegedés elleni védelme Kialakítás - Fém ház - Rögzítés két csavarral - Bimetál érzékelő, alapban zárt kimenő kontaktussal Működési paraméterek - bekapcsolási hőmérséklet: 65±3 o C - hiszterézis: 17±3 o C - maximum 30VDC csatlakoztatható TÚLFŰTÉS TERMOSZTÁT LÉGÁRAMLÁS ÉRZÉKELŐ - A légáramlás leállása esetén a fűtő kikapcsolása - Mechanikus érintkezővel összekötött membrán. Ha a beállított nyomáskülönbség átlépésre kerül a membrán deformálódik, a vele összeszerelt kapcsoló átkapcsol - Műanyag ház - méréshatár: Pa: - névleges működési feszültség: 30VDC - kimenőjel: feszültségmentes kontaktus - élettartam: <10 6 átkapcsolás - környezeti hőmérséklet: C - szigetelési osztály: IP44 Ajánlott felszerelési pozíció: vízszintes. Függőleges felszerelés esetén az átkapcsolási nyomás 11 Pa-al nagyobb mint a beállított 8 Kezelési útmutató (halado)

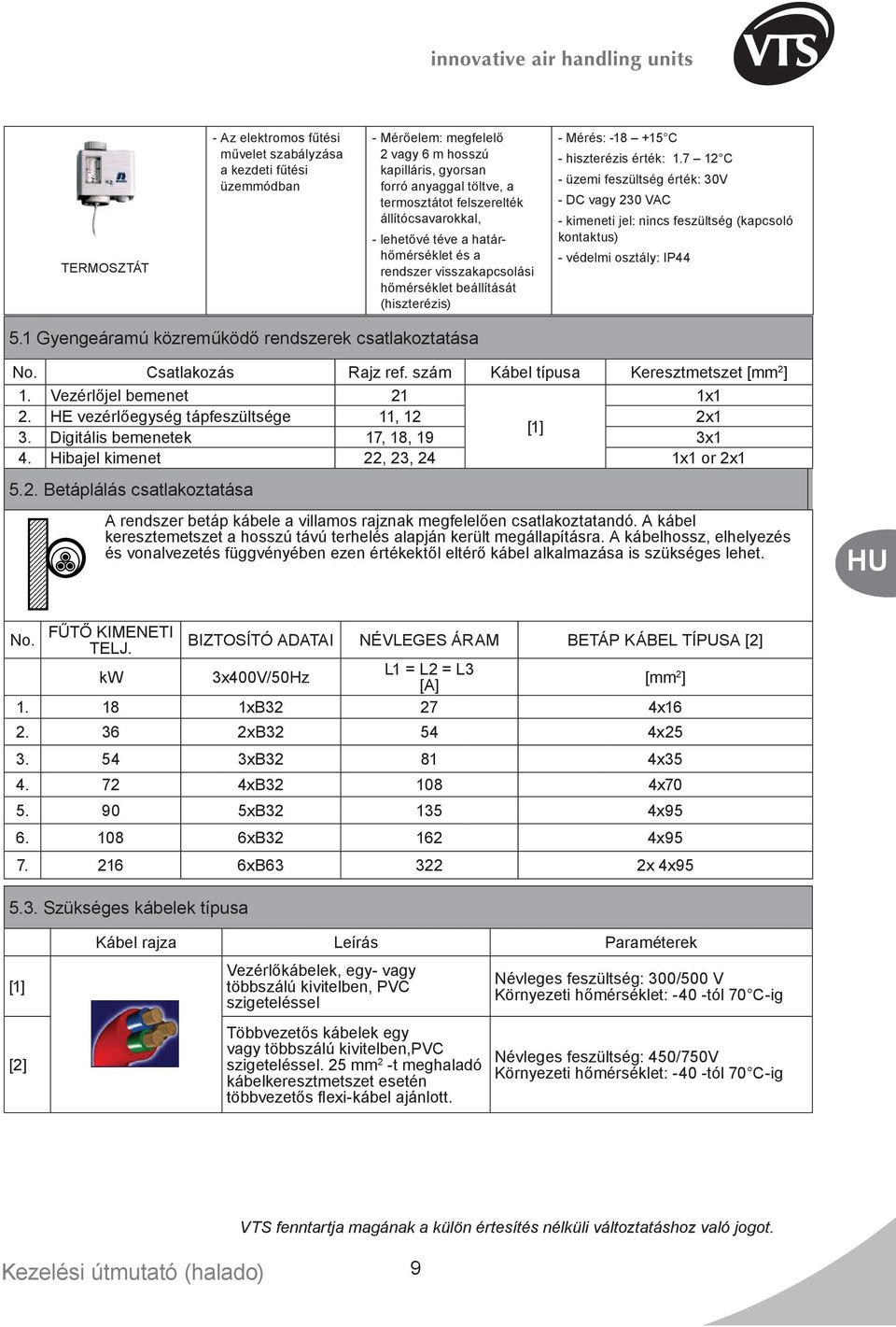

11 TERMOSZTÁT - Az elektromos fűtési művelet szabályzása a kezdeti fűtési üzemmódban - Mérőelem: megfelelő 2 vagy 6 m hosszú kapilláris, gyorsan forró anyaggal töltve, a termosztátot felszerelték állítócsavarokkal, - lehetővé téve a határhőmérséklet és a rendszer visszakapcsolási hőmérséklet beállítását (hiszterézis) - Mérés: C - hiszterézis érték: C - üzemi feszültség érték: 30V - DC vagy 230 VAC - kimeneti jel: nincs feszültség (kapcsoló kontaktus) - védelmi osztály: IP Gyengeáramú közreműködő rendszerek csatlakoztatása No. Csatlakozás Rajz ref. szám Kábel típusa Keresztmetszet [mm 2 ] 1. Vezérlőjel bemenet 21 1x1 2. HE vezérlőegység tápfeszültsége 11, 12 2x1 [1] 3. Digitális bemenetek 17, 18, 19 3x1 4. Hibajel kimenet 22, 23, 24 1x1 or 2x Betáplálás csatlakoztatása A rendszer betáp kábele a villamos rajznak megfelelően csatlakoztatandó. A kábel keresztemetszet a hosszú távú terhelés alapján került megállapításra. A kábelhossz, elhelyezés és vonalvezetés függvényében ezen értékektől eltérő kábel alkalmazása is szükséges lehet. No. FŰTŐ KIMENETI TELJ. BIZTOSÍTÓ ADATAI NÉVLEGES ÁRAM BETÁP KÁBEL TÍPUSA [2] kw 3x400V/50Hz L1 = L2 = L3 [A] [mm 2 ] xB x xB x xB x xB x xB x xB x xB x 4x Szükséges kábelek típusa [1] [2] Kábel rajza Leírás Paraméterek Vezérlőkábelek, egy- vagy többszálú kivitelben, PVC szigeteléssel Többvezetős kábelek egy vagy többszálú kivitelben,pvc szigeteléssel. 25 mm 2 -t meghaladó kábelkeresztmetszet esetén többvezetős flexi-kábel ajánlott. Névleges feszültség: 300/500 V Környezeti hőmérséklet: -40 -tól 70 C-ig Névleges feszültség: 450/750V Környezeti hőmérséklet: -40 -tól 70 C-ig Kezelési útmutató (halado) 9

12 6. Bekötési séma 10 Kezelési útmutató (halado)

13 Kezelési útmutató (halado) 11

14 12 Kezelési útmutató (halado)

15 Kezelési útmutató (halado) 13
