Download "G-40-21. TAC Forta M310 2007-05-10 MŰSZAKI ADATOK 1 (8) Szelepmozgató motor"

Átírás

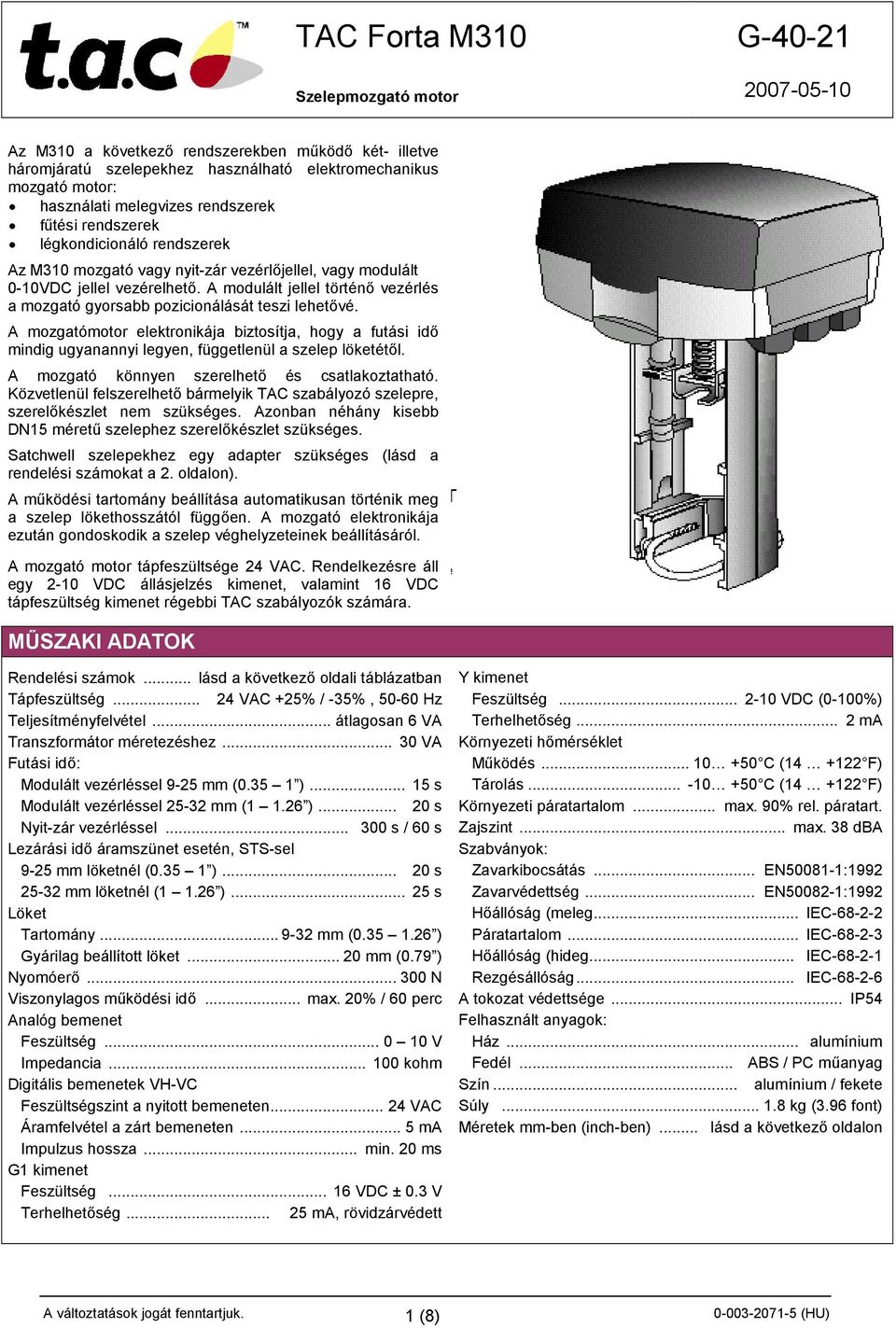

1 TAC Forta M310 Szelepmozgató motor G Az M310 a következő rendszerekben működő két- illetve háromjáratú szelepekhez használható elektromechanikus mozgató motor: használati melegvizes rendszerek fűtési rendszerek légkondicionáló rendszerek Az M310 mozgató vagy nyit-zár vezérlőjellel, vagy modulált 0-10VDC jellel vezérelhető. A modulált jellel történő vezérlés a mozgató gyorsabb pozicionálását teszi lehetővé. A mozgatómotor elektronikája biztosítja, hogy a futási idő mindig ugyanannyi legyen, függetlenül a szelep löketétől. A mozgató könnyen szerelhető és csatlakoztatható. Közvetlenül felszerelhető bármelyik TAC szabályozó szelepre, szerelőkészlet nem szükséges. Azonban néhány kisebb DN15 méretű szelephez szerelőkészlet szükséges. Satchwell szelepekhez egy adapter szükséges (lásd a rendelési számokat a 2. oldalon). A működési tartomány beállítása automatikusan történik meg a szelep lökethosszától függően. A mozgató elektronikája ezután gondoskodik a szelep véghelyzeteinek beállításáról. A mozgató motor tápfeszültsége 24 VAC. Rendelkezésre áll egy 2-10 VDC állásjelzés kimenet, valamint 16 VDC tápfeszültség kimenet régebbi TAC szabályozók számára. MŰSZAKI ADATOK Rendelési számok... lásd a következő oldali táblázatban Tápfeszültség VAC +25% / -35%, Hz Teljesítményfelvétel... átlagosan 6 VA Transzformátor méretezéshez VA Futási idő: Modulált vezérléssel 9-25 mm ( ) s Modulált vezérléssel mm ( ) s Nyit-zár vezérléssel s / 60 s Lezárási idő áramszünet esetén, STS-sel 9-25 mm löketnél ( ) s mm löketnél ( ) s Löket Tartomány mm ( ) Gyárilag beállított löket mm (0.79 ) Nyomóerő N Viszonylagos működési idő... max. 20% / 60 perc Analóg bemenet Feszültség V Impedancia kohm Digitális bemenetek VH-VC Feszültségszint a nyitott bemeneten VAC Áramfelvétel a zárt bemeneten... 5 ma Impulzus hossza... min. 20 ms G1 kimenet Feszültség VDC ± 0.3 V Terhelhetőség ma, rövidzárvédett Y kimenet Feszültség VDC (0-100%) Terhelhetőség... 2 ma Környezeti hőmérséklet Működés C ( F) Tárolás C ( F) Környezeti páratartalom... max. 90% rel. páratart. Zajszint... max. 38 dba Szabványok: Zavarkibocsátás... EN :1992 Zavarvédettség... EN :1992 Hőállóság (meleg... IEC Páratartalom... IEC Hőállóság (hideg... IEC Rezgésállóság... IEC A tokozat védettsége... IP54 Felhasznált anyagok: Ház... alumínium Fedél... ABS / PC műanyag Szín... alumínium / fekete Súly kg (3.96 font) Méretek mm-ben (inch-ben)... lásd a következő oldalon 1 (8)

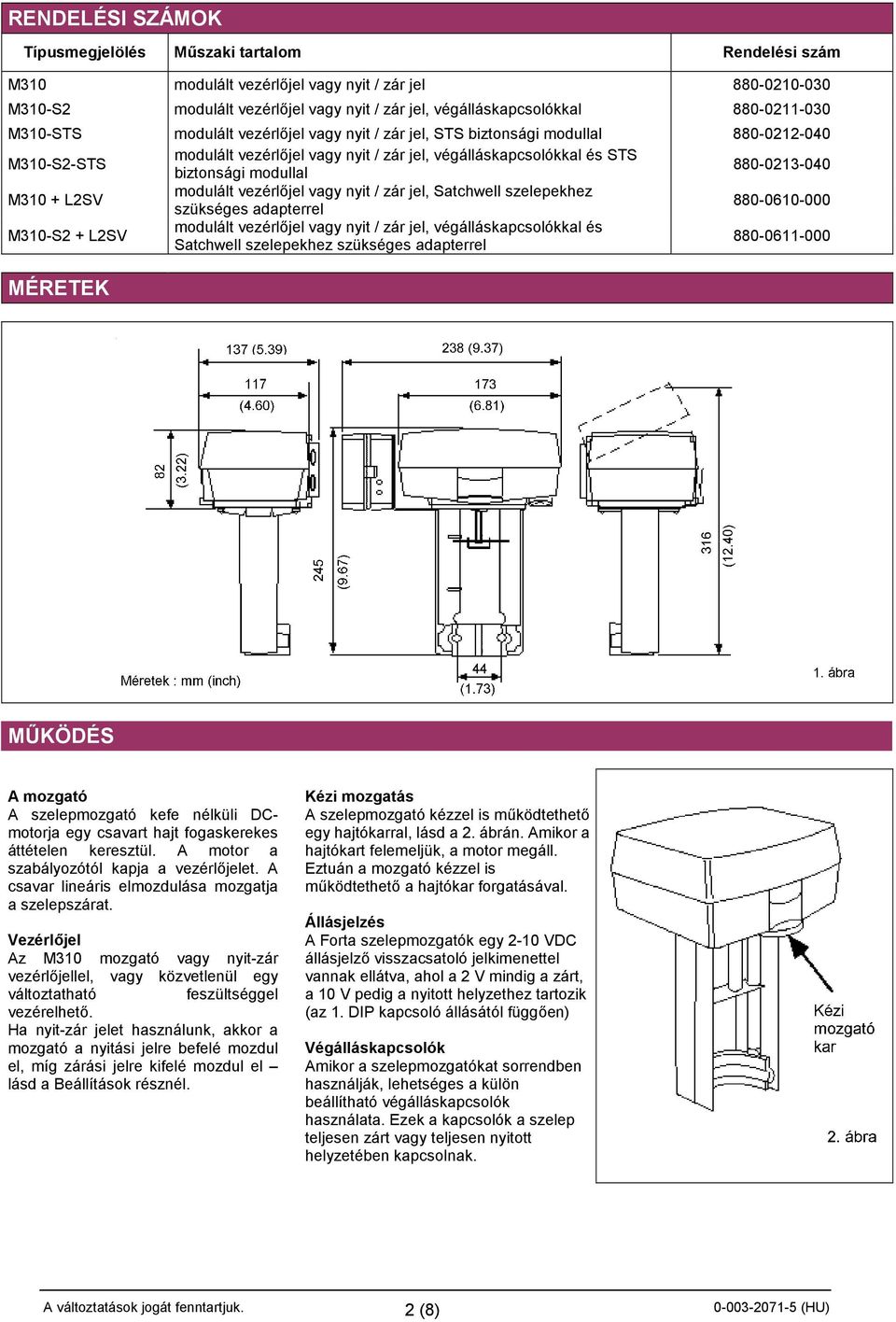

2 RENDELÉSI SZÁMOK Típusmegjelölés Műszaki tartalom Rendelési szám M310 modulált vezérlőjel vagy nyit / zár jel M310-S2 modulált vezérlőjel vagy nyit / zár jel, végálláskapcsolókkal M310-STS modulált vezérlőjel vagy nyit / zár jel, STS biztonsági modullal M310-S2-STS modulált vezérlőjel vagy nyit / zár jel, végálláskapcsolókkal és STS biztonsági modullal M310 + L2SV modulált vezérlőjel vagy nyit / zár jel, Satchwell szelepekhez szükséges adapterrel M310-S2 + L2SV modulált vezérlőjel vagy nyit / zár jel, végálláskapcsolókkal és Satchwell szelepekhez szükséges adapterrel MÉRETEK MŰKÖDÉS A mozgató A szelepmozgató kefe nélküli DCmotorja egy csavart hajt fogaskerekes áttételen keresztül. A motor a szabályozótól kapja a vezérlőjelet. A csavar lineáris elmozdulása mozgatja a szelepszárat. Vezérlőjel Az M310 mozgató vagy nyit-zár vezérlőjellel, vagy közvetlenül egy változtatható feszültséggel vezérelhető. Ha nyit-zár jelet használunk, akkor a mozgató a nyitási jelre befelé mozdul el, míg zárási jelre kifelé mozdul el lásd a Beállítások résznél. Kézi mozgatás A szelepmozgató kézzel is működtethető egy hajtókarral, lásd a 2. ábrán. Amikor a hajtókart felemeljük, a motor megáll. Eztuán a mozgató kézzel is működtethető a hajtókar forgatásával. Állásjelzés A Forta szelepmozgatók egy 2-10 VDC állásjelző visszacsatoló jelkimenettel vannak ellátva, ahol a 2 V mindig a zárt, a 10 V pedig a nyitott helyzethez tartozik (az 1. DIP kapcsoló állásától függően) Végálláskapcsolók Amikor a szelepmozgatókat sorrendben használják, lehetséges a külön beállítható végálláskapcsolók használata. Ezek a kapcsolók a szelep teljesen zárt vagy teljesen nyitott helyzetében kapcsolnak. 2 (8)

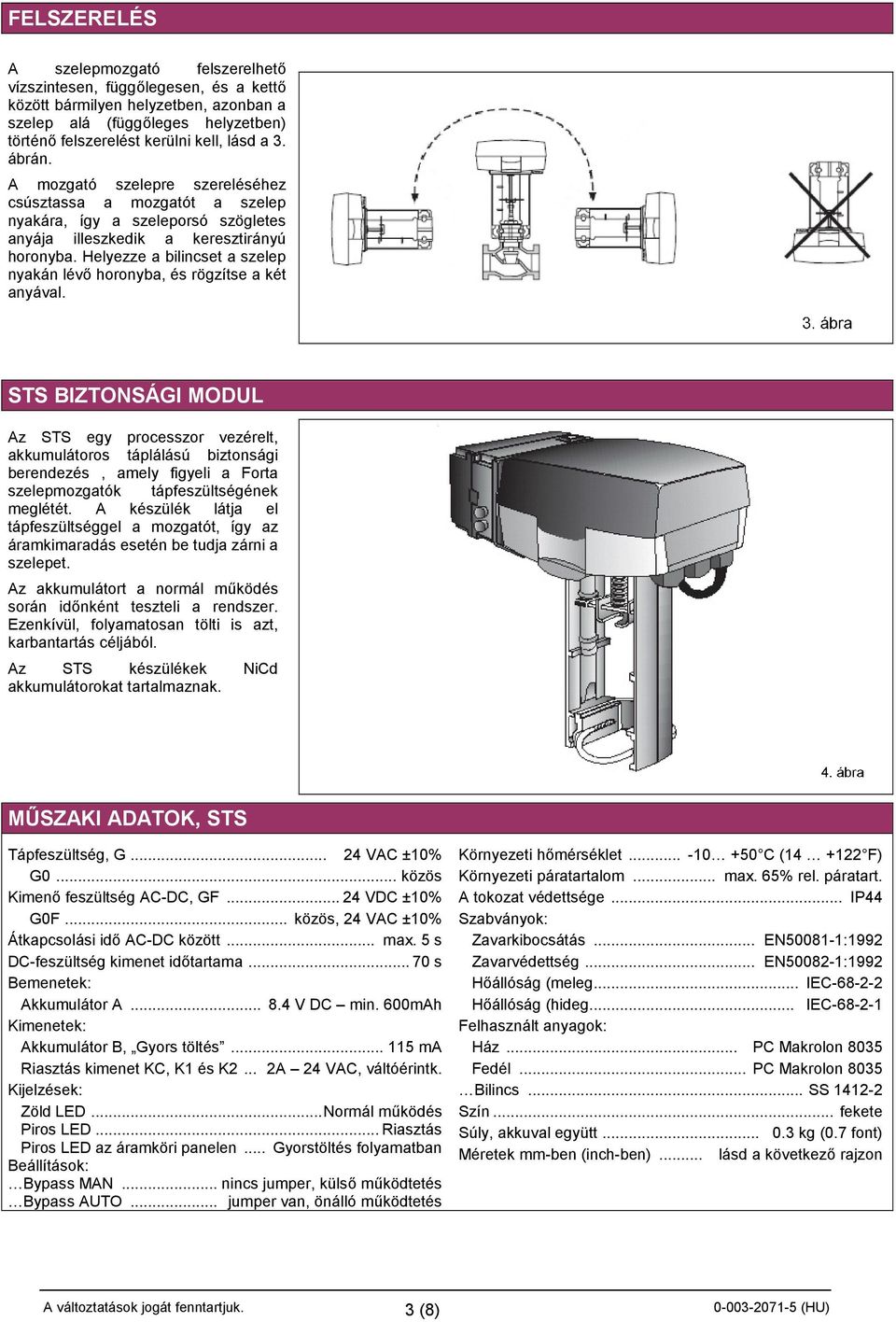

3 FELSZERELÉS A szelepmozgató felszerelhető vízszintesen, függőlegesen, és a kettő között bármilyen helyzetben, azonban a szelep alá (függőleges helyzetben) történő felszerelést kerülni kell, lásd a 3. ábrán. A mozgató szelepre szereléséhez csúsztassa a mozgatót a szelep nyakára, így a szeleporsó szögletes anyája illeszkedik a keresztirányú horonyba. Helyezze a bilincset a szelep nyakán lévő horonyba, és rögzítse a két anyával. STS BIZTONSÁGI MODUL Az STS egy processzor vezérelt, akkumulátoros táplálású biztonsági berendezés, amely figyeli a Forta szelepmozgatók tápfeszültségének meglétét. A készülék látja el tápfeszültséggel a mozgatót, így az áramkimaradás esetén be tudja zárni a szelepet. Az akkumulátort a normál működés során időnként teszteli a rendszer. Ezenkívül, folyamatosan tölti is azt, karbantartás céljából. Az STS készülékek NiCd akkumulátorokat tartalmaznak. MŰSZAKI ADATOK, STS Tápfeszültség, G VAC ±10% G0... közös Kimenő feszültség AC-DC, GF VDC ±10% G0F... közös, 24 VAC ±10% Átkapcsolási idő AC-DC között... max. 5 s DC-feszültség kimenet időtartama s Bemenetek: Akkumulátor A V DC min. 600mAh Kimenetek: Akkumulátor B, Gyors töltés ma Riasztás kimenet KC, K1 és K2... 2A 24 VAC, váltóérintk. Kijelzések: Zöld LED...Normál működés Piros LED... Riasztás Piros LED az áramköri panelen... Gyorstöltés folyamatban Beállítások: Bypass MAN... nincs jumper, külső működtetés Bypass AUTO... jumper van, önálló működtetés Környezeti hőmérséklet C ( F) Környezeti páratartalom... max. 65% rel. páratart. A tokozat védettsége... IP44 Szabványok: Zavarkibocsátás... EN :1992 Zavarvédettség... EN :1992 Hőállóság (meleg... IEC Hőállóság (hideg... IEC Felhasznált anyagok: Ház... PC Makrolon 8035 Fedél... PC Makrolon 8035 Bilincs... SS Szín... fekete Súly, akkuval együtt kg (0.7 font) Méretek mm-ben (inch-ben)... lásd a következő rajzon 3 (8)

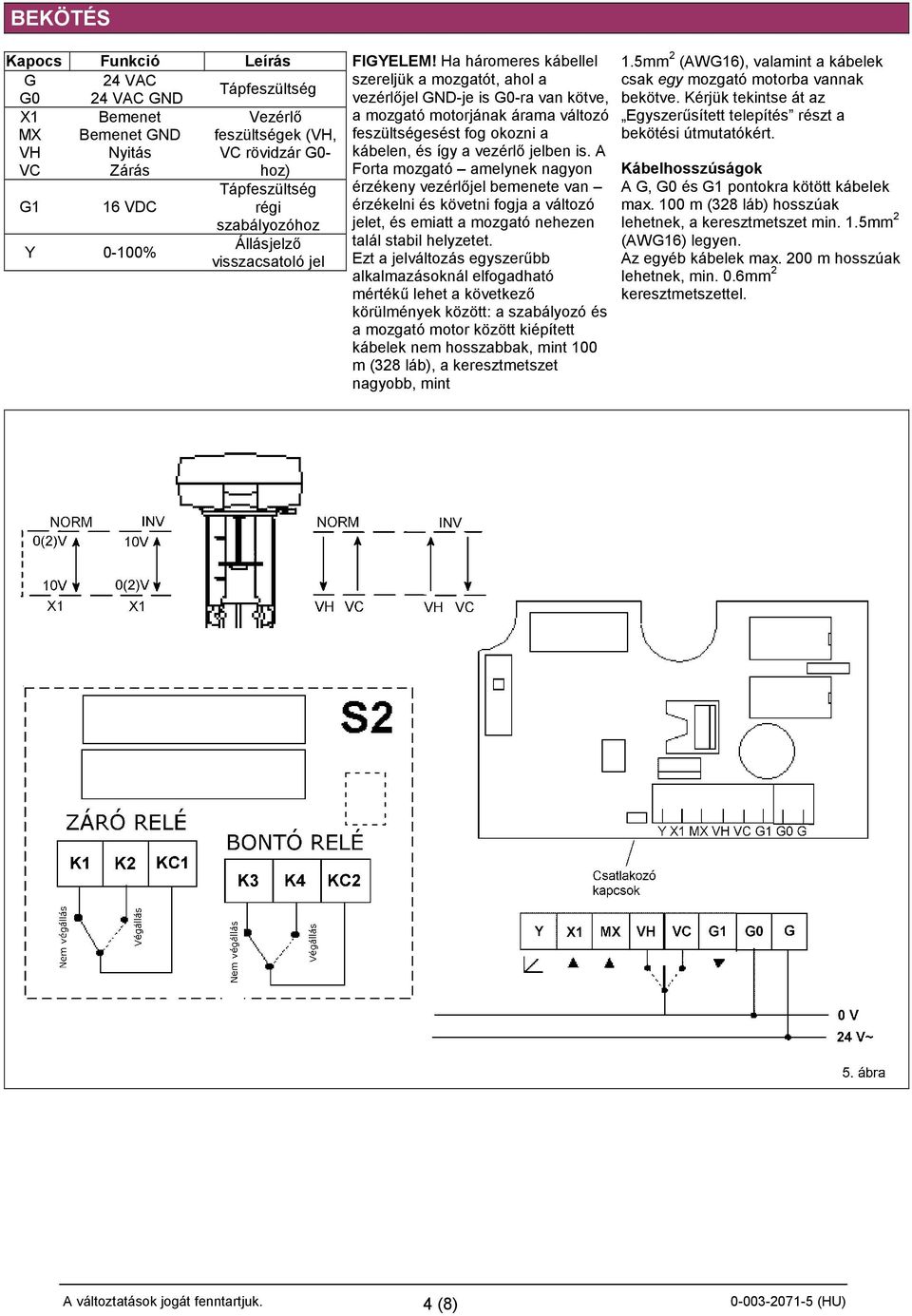

4 BEKÖTÉS Kapocs Funkció Leírás G 24 VAC Tápfeszültség G0 24 VAC GND X1 Bemenet Vezérlő MX Bemenet GND feszültségek (VH, VH Nyitás VC rövidzár G0- VC Zárás hoz) Tápfeszültség G1 16 VDC régi szabályozóhoz Állásjelző Y 0-100% visszacsatoló jel FIGYELEM! Ha háromeres kábellel szereljük a mozgatót, ahol a vezérlőjel GND-je is G0-ra van kötve, a mozgató motorjának árama változó feszültségesést fog okozni a kábelen, és így a vezérlő jelben is. A Forta mozgató amelynek nagyon érzékeny vezérlőjel bemenete van érzékelni és követni fogja a változó jelet, és emiatt a mozgató nehezen talál stabil helyzetet. Ezt a jelváltozás egyszerűbb alkalmazásoknál elfogadható mértékű lehet a következő körülmények között: a szabályozó és a mozgató motor között kiépített kábelek nem hosszabbak, mint 100 m (328 láb), a keresztmetszet nagyobb, mint 1.5mm 2 (AWG16), valamint a kábelek csak egy mozgató motorba vannak bekötve. Kérjük tekintse át az Egyszerűsített telepítés részt a bekötési útmutatókért. Kábelhosszúságok A G, G0 és G1 pontokra kötött kábelek max. 100 m (328 láb) hosszúak lehetnek, a keresztmetszet min. 1.5mm 2 (AWG16) legyen. Az egyéb kábelek max. 200 m hosszúak lehetnek, min. 0.6mm 2 keresztmetszettel. 4 (8)

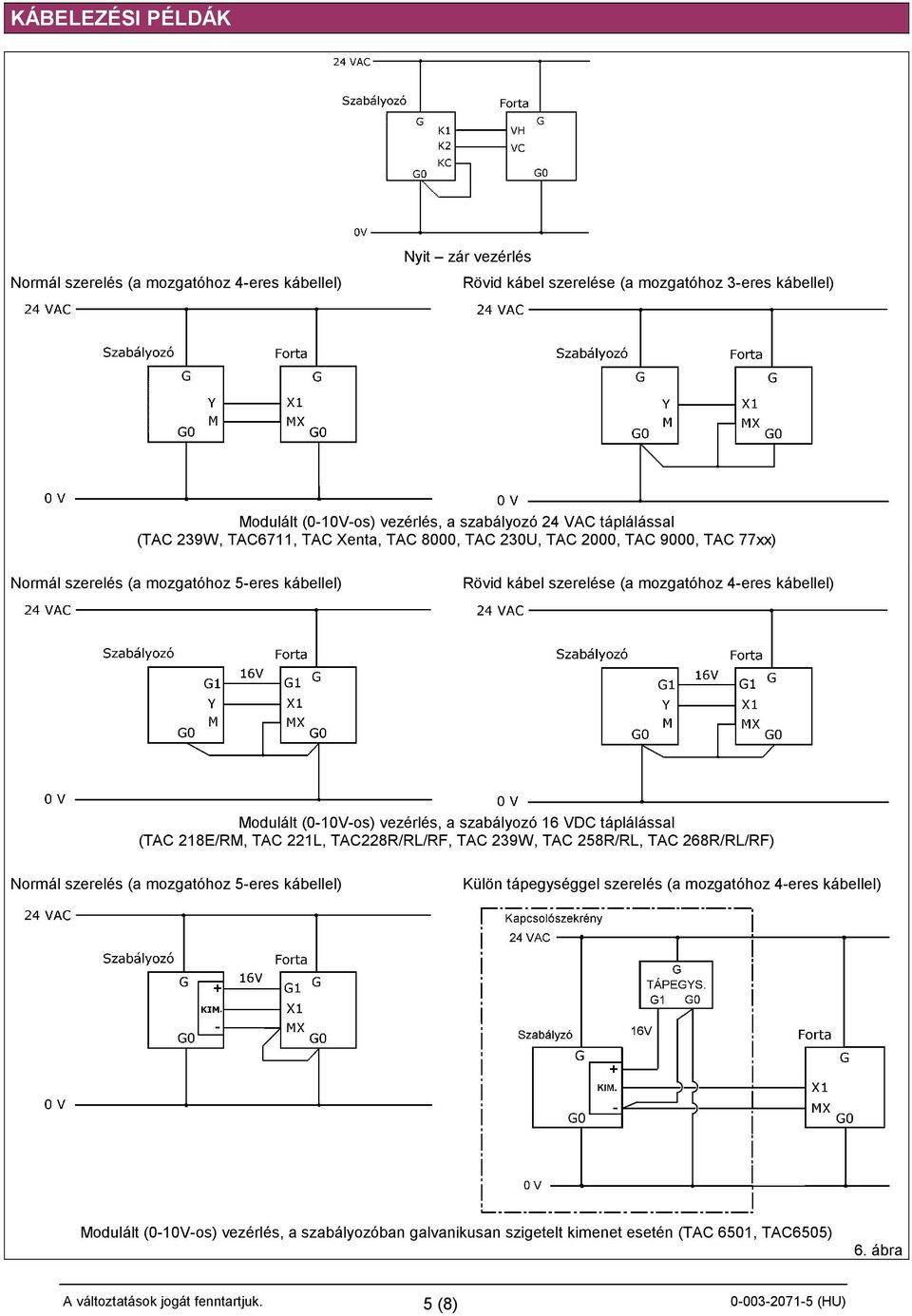

5 KÁBELEZÉSI PÉLDÁK Normál szerelés (a mozgatóhoz 4-eres kábellel) Nyit zár vezérlés Rövid kábel szerelése (a mozgatóhoz 3-eres kábellel) Modulált (0-10V-os) vezérlés, a szabályozó 24 VAC táplálással (TAC 239W, TAC6711, TAC Xenta, TAC 8000, TAC 230U, TAC 2000, TAC 9000, TAC 77xx) Normál szerelés (a mozgatóhoz 5-eres kábellel) Rövid kábel szerelése (a mozgatóhoz 4-eres kábellel) Modulált (0-10V-os) vezérlés, a szabályozó 16 VDC táplálással (TAC 218E/RM, TAC 221L, TAC228R/RL/RF, TAC 239W, TAC 258R/RL, TAC 268R/RL/RF) Normál szerelés (a mozgatóhoz 5-eres kábellel) Külön tápegységgel szerelés (a mozgatóhoz 4-eres kábellel) Modulált (0-10V-os) vezérlés, a szabályozóban galvanikusan szigetelt kimenet esetén (TAC 6501, TAC6505) 6. ábra 5 (8)

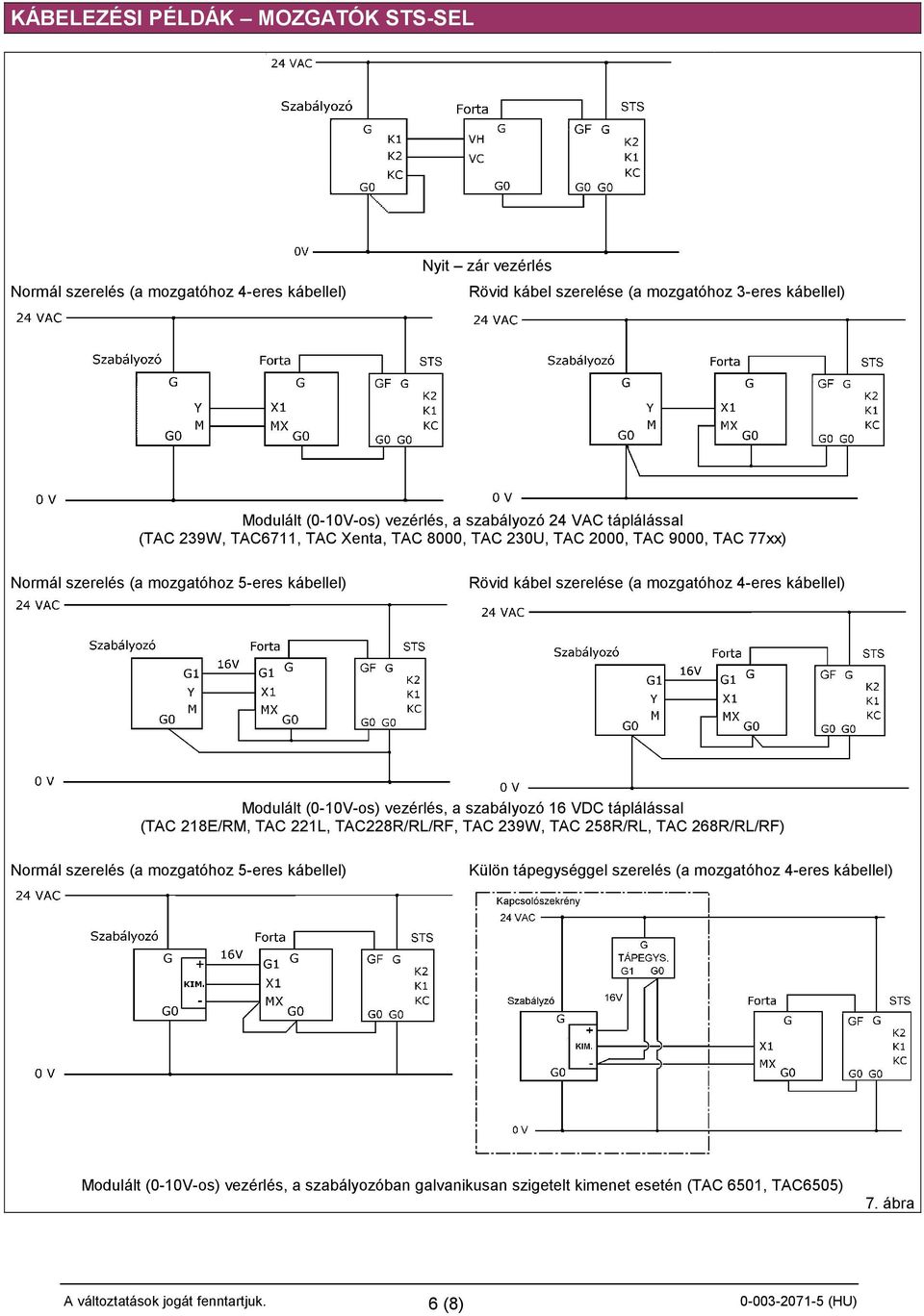

6 KÁBELEZÉSI PÉLDÁK MOZGATÓK STS-SEL Normál szerelés (a mozgatóhoz 4-eres kábellel) Nyit zár vezérlés Rövid kábel szerelése (a mozgatóhoz 3-eres kábellel) Modulált (0-10V-os) vezérlés, a szabályozó 24 VAC táplálással (TAC 239W, TAC6711, TAC Xenta, TAC 8000, TAC 230U, TAC 2000, TAC 9000, TAC 77xx) Normál szerelés (a mozgatóhoz 5-eres kábellel) Rövid kábel szerelése (a mozgatóhoz 4-eres kábellel) Modulált (0-10V-os) vezérlés, a szabályozó 16 VDC táplálással (TAC 218E/RM, TAC 221L, TAC228R/RL/RF, TAC 239W, TAC 258R/RL, TAC 268R/RL/RF) Normál szerelés (a mozgatóhoz 5-eres kábellel) Külön tápegységgel szerelés (a mozgatóhoz 4-eres kábellel) Modulált (0-10V-os) vezérlés, a szabályozóban galvanikusan szigetelt kimenet esetén (TAC 6501, TAC6505) 7. ábra 6 (8)

7 BEÁLLÍTÁSOK Az áramköri panelen kilenc darab DIPkapcsoló található. Szállításkor ( gyárilag ) minden kapcsoló OFF helyzetben van. 1 A mozgató szárának zárási iránya BE / KI BE állást kell választani, amikor a mozgató szára befelé mozdul a szelep zárásakor. KI állást kell választani, amikor a mozgató szára kifelé mozdul a szelep zárásakor. FIGYELEM! Áramkimaradáskor az STS a szelepet ennek a beállításnak megfelelően zárja. Zárt szelepnél Y = 2V lesz. 2 Vezérlőjel típusa MOD / INC A TAC Forta szelepmozgatók vagy közvetlenül 0-10 VDC feszültséggel, egy úgynevezett modulált jellel (MOD), vagy nyit-zár jellel (INC) vezérelhetők. 3 Sorrendi vagy párhuzamos vezérlés / SEQ Sorrendi (SEQ) vagy párhuzamos vezérlés esetén két szelep / mozgató vezérelhető egyetlen jellel. Ehhez mindegyik mozgatón beállítható, hogy a vezérlőjelnek melyik tartományát használja a felsőt (5-10V illetve 6-10V), vagy az alsót (0-5V illetve 2-6V). Ha a NORM / INV kapcsoló NORM állásban van, akkor a magasabb feszültséghez 100% nyitás tartozik, az alacsonyabbhoz pedig 0%. A kapcsoló INV állásában a működés ellentétes lesz. FIGYELEM! Ha a sorrendi vagy párhuzamos üzemet nem használjuk, akkor a / SEQ kapcsolót OFF állásban kell hagyni. A MOD / INC kapcsoló nem működik sorrendi vagy párhuzamos üzem választása esetén. A működés OFF állásban 1 Be(felé) 2 Modulált V V, 2 6 V 6 60 s 7 Normál 8 Normál 9 Üzem ON állásban Ki(felé) Nyit / zár Szekvenciális 2 10 V 5 10 V, 6 10 V 300 s Fordított Lineáris / logaritmikus Véghelyzet beáll. 4 Vezérlőfeszültség / 2-10 V A vezérlőfeszültség választott tartománya 0-10 VDC vagy 2-10 VDC lehet. 5 Vezérlőfeszültség résztartomány 0-5, 2-6 / 5-10, 6-10 Kiválasztható, hogy a vezérlőfeszültség alsó 0-5 V (2-6 V), vagy felső 5-10 V (6-10 V) résztartományát használjuk. Ha a 7. DIP kapcsoló NORM állásban van, akkor a magasabb feszültséghez 100% nyitás tartozik, az alacsonyabbhoz pedig 0%. Ha ellentétes működésre van szükség, akkor a kapcsolót INV állásba kell váltani. 6 Futási idő 60 s / 300 s Nyit / zár vezérlés esetén a futási idő 60 s vagy 300 s értékre állítható be. Modulált vezérlésnél (0-10V) a futási idő mindig 15 s / 20 s / 30 s, a szelep löketétől függően. 7 Működési hatásirány NORM / INV Normál működési hatásirány választásakor a mozgató szára befelé mozdul el, ha a vezérlő feszültség csökken, vagy a szelep zárási jelet kap. A NORM / INV kapcsolóval a mozgatás hatásiránya megfordítható. Magyarázat A mozgató szárának elmozdulása a szelep zárásakor Szabályozás (szekvenciáliskor nem!) Szekvenciális szabályozás Vezérlőfeszültség tartománya Vezérlőfeszültség-tartomány darabja Futási idő Mozgatás hatásiránya Szelep karakterisztika Normál működés / véghelyzet beállítás 8. ábra 8 Linearizálás NORM/LIN/LG Lehetőség van a motoros szelep szabályozási jellegének módosítására. Ha módosításra van szükség, akkor a LIN / LG beállítással egy módosított egyenszázalékos (EQM) szelep karakterisztikáját közel lineárissá tehetjük. Másrészről, a LIN / LG beállítású mozgató egy lineáris karakterisztikájú szelepre szerelve Gyors nyitású karakterisztiká -t eredményez. Ez azt jelenti, hogy a szelep kis vezérlő jel hatására is már majdnem nyitva van. FIGYELEM! A DIP-kapcsolókkal történő beállítások életbe lépéséhez a tápfeszültséget ki kell kapcsolni, vagy a kézi működtető kart átbillenteni, a beállításokat megtenni, majd a kart visszaengedni, illetve a táplálást visszakapcsolni. Részletesebben lásd a 2. oldali ábrán. (Ez a beállítási eljárás nem vonatkozik az OP / ADJ kapcsolóra!) 9 Véghelyzet beállítás OP/ADJ Ez a kapcsoló csak a szelep véghelyzeteinek meghatározására szolgál a szelepmozgató beüzemelésekor. Egy pillanatra át kell váltani a kapcsolót ON helyzetbe. Ezután a szelepmozgató automatikusan felméri a szelep végálláshelyzeteit. 7 (8)

8 A MOZGATÓ FELSZERELÉSE, BEÜZEMELÉSE A nyomtatott áramköri DIP-kapcsolókat még a felszerelés előtt be kell állítani. Nincs több kapcsoló vagy potenciométer, amit kapcsolni vagy beállítani kellene. A szelep véghelyzet beállításhoz csak az OP / ADJ kapcsolót kell átváltani az ADJ helyzetbe a táplálás bekapcsolása után, majd visszaváltani OP helyzetbe. A szelep véghelyzet beállításakor a Forta mozgató teljesen bezárja, majd teljesen kinyitja a szelepet. A beállítás a szelep újbóli záródásakor fejeződik be; ekkor az elektronika beállítja a szeleplöketet és a futási időt. A beállítási adatok EEPROM memóriába kerülnek, tehát feszültségkimaradáskor megmaradnak. Amint a szelep véghelyzet beállítás megtörtént, a mozgató a vezérlő jelnek megfelelően kezd el dolgozni. KARBANTARTÁS TARTOZÉKOK A mozgató nem igényel karbantartást. S2-Forta végálláskapcsolók NiCd akkumulátorok STS-hez Adapter DN15 V298 szelephez Adapter DN15 V282/ V294/ V384/ V386/ V394 szelephez M310 nyomtatott áramkör Adapter Satchwell szelepekhez L2SV Továbbá lásd a Szelepek és mozgatók összesítés atatlapot (F-10-06) Schneider Electric Hungária Villamossági ZRt., Épületautomatizálás/BMS 1117 Budapest, Hauszmann Alajos u. 3/B 8 (8)
