1 Conrad Vevőszolgálat, 1124 Budapest, Jagelló út 30. Tel: Digitális zár Rend. sz.: Rendeltetés A zár feladata házajtó, garázsajtó stb. nyitószerkezetének vezérlése, valamint a bejáratok figyelése és a belépés / behatolás észlelése. Alkalmazása csak védett kültéri környezetben megengedett. A nedvességgel való közvetlen érintkezés kerülendő. A termék csak V egyen- és váltakozófeszültséggel működtethető. Az "Output 1" (kimeneti) relé maximális ási teljesítménye nem haladhatja meg az 5A/30VDC, az "Output 2" (kimeneti) relé teljesítménye pedig az 1A/30VDC értéket. Az "NPN-Open-Collector" kimeneteket maximálisan 100 ma és 24 V egyenfeszültséggel szabad terhelni. A zár szabotázskontaktussal rendelkezik, amely észleli a készülékház nyitását, és aktiválni képes az esetlegesen csatlakoztatott riasztó berendezést. A fentiektől eltérő alkalmazás nincs megengedve, és a termék károsodásához vezethet, valamint különböző veszélyeket is rejt magában, mint pl. rövidzár, gyulladás, áramütés. A terméket nem szabad módosítani ill. átépíteni. A biztonsági irányelvek okvetlenül figyelembe veendők! A szerkezet egyes részeinek ismertetése szakszerűtlen kezelésből, vagy a biztonsági előírások be nem tartásából származnak, a gyártó és forgalmazó nem vállal felelősséget, ezekre a garancia nem érvényes. Biztonsági és engedélyezési okokból a berendezés önkényes átépítése vagy átalakítása tilos. Vegye figyelembe a készülékhez csatlakoztatott berendezések használati és biztonsági útmutatóit is. A készülék nem valók gyerekek kezébe. Az egyes fejezetek is tartalmaznak biztonsági előírásokat, vegye ezeket is figyelembe. A működés részletes leírása A zár a bejáratok biztonságát szolgálja, az ajtónyitók, garázsajtó nyitó szerkezetek stb. vezérlésével. Széles hőmérsékleti tartományban (-40 o C o C) használható, ezért esőtől, nedvességtől védett külső térségben is felszerelhető. A zár egyéni kívánság szerint a billentyűzeten keresztül programozható. Max. 100 felhasználó (4-8 jegyű) programozható az 1. sz. kimenethez, és (4-8 jegy) a 2. és 3. sz. kimenetekhez. Minden relét be lehet húzatni ill. el lehet engedni beprogramozott időre, vagy a felhasználó jával. Üzembe helyezés A zár elhelyezésénél ügyeljen arra, hogy ne legyen kitéve közvetlen napsugárzásnak, rezgésnek, pornak, extrém hidegnek és nedvességnek. A közelben ne legyenek erős mágneses mezők, valamint elektromos mezők, pl. mobiltelefon, rádió, elektromotor stb. A megadottakon kívül ne alkalmazzon több csavart a készülékház rögzítésére, mert veszélyes feszültségek válhatnak érinthetővé. Szerelés A megfelelő hely megállapítása után csavarozza ki megfelelő csavarhúzóval a kezelő rész csavarjait. Vegye le a kezelő rész hátoldali burkolatát. A fedél furatait sablonként használva jelölje meg a fúrandó lyukak helyét. 1. Szabadon használható piros LED (előtét-ellenállással 12V-hoz) 2. Állapotjelző kétszínű LED; zöld fény: normál üzemelés, piros fény: AUX kijelzés (7. sz. csatlakozóvezeték mínusz potenciálra) 3. Szabadon használható zöld LED (előtét-ellenállással 12V-hoz) 4. Billentyűzet 5. Csatlakozóléc 6. Szabotázskontaktus 7. DAP-jumper (a visszaállításához) 8. Riasztás (alarm) jumper a billentyűzet kezeléséhez vagy ajtókontaktushoz 9. Nyílások a szereléshez (furatok) 10. Ajtókontaktus (ha ezt az érintkezőt nem használják, a mínusz csatlakozóhoz (11. sz. kapocs) mindig egy áthidalásnak kell lennie). 11. Tápfeszültség csatlakozó (12-24 VDC/AC) 12. Ajtónyitó gomb kontaktus 13. Relé kimenet, 1. sz. Biztonsági tudnivalók Olyan termék- vagy személyi károkért, amelyek az útmutatóban foglaltak figyelmen kívül hagyásából, Ügyeljen arra, hogy a fúrással ne sértsen meg elektromos-, víz-, stb. vezetékeket. Vegye le a sablonként használható burkolatot, és fúrja be a lyukakat. Fektesse le a szükséges vezetékeket. A csatlakozóvezetékeket a kerek nyíláson keresztül lehet átvezetni. Törje ki a nyílást egy megfelelő szerszámmal. Csavarozza fel a hátlapi burkolót a mellékelt csavarokkal, szükség esetén tipliket használva. Bekötés A csatlakoztatni kívánt készülékeket válassza le a hálózatról! Tápellátásként csak 12-24V egyen- vagy váltakozófeszültség alkalmazható, ne kísérelje meg más feszültség ráadását. 1

2 A zár be- és kimeneteknek, és a rákötött vezetékeknek érintésvédettnek kell lenni. A vezetékeknek kielégítő szigeteléssel ill. villamos szilárdsággal kell rendelkezniük. Egyenfeszültség csatlakozásánál figyeljen a ("+", "-") polaritásra. Váltakozó feszültségnél ezt nem kell figyelembe venni. Fentiek figyelmen kívül hagyása esetén a garancia érvényét veszti. A vezetékek hibás csatlakozása következtében tönkremehet a készülék. Most lehet a kezelő rész LED-jeinek vezetékét csatlakoztatni. A piros LED-et (1) pl. egy élesre t riasztó központhoz használhatja, a zöld LED-et (3) pl. a zárt bejárati ajtóhoz. Ügyeljen a DC (egyen-) feszültségnél a helyes polaritásra. Adott esetben ellenőrizze mérőműszerrel. A piros és zöld LED áramforrása 12V egyenfeszültség legyen. Ha az üzemelési feszültség 24V, egy további 1,5 kohm-os előtét-ellenállás szükséges. További, opcionális készülékek rákötéséhez (mágneskontaktus, ajtónyitó, stb.) rendelkezésre áll a csatlakozó léc. Csatlakoztatásnál tartsa be a következő táblázatban megadott értékeket. A kimenetek terhelhetősége: 1. sz. relé 5 A/30 V AC/DC 2. sz. relé 1 A/30 V AC/DC Szabotázs-kontaktus áramtalanított NC-kontaktus 24 órás riasztó hurokhoz EG IN (Egress) npn nyitott kollektoros kontaktus, 100 ma/24 VDC. Mínusz-potenciálnál (-) 1. sz. kimenet "belépésellenőrzés" (13. vezeték) kontaktus, 100 ma/24 VDC. npn nyitott kollektoros Kontroll-kimenet 2 ajtós rendszerhez (14. vezeték) KEY-riasztás (8. vezeték) "DURESS" kényszer jelző kontaktus (16. vezeték) npn nyitott kollektorkontaktus, 100 ma/24 VDC. npn nyitott kollektorkontaktus, 100 ma/24 VDC. npn nyitott kollektorkontaktus, 100 ma/24 VDC. "EGRESS-kontaktus" ha ez a kapocs a földdel van összekötve, az 1. sz. relé a programozásának megfelelően. Ez a kontaktus akkor észszerű, ha egy ajtót, amelynek nyitását az 1. sz. relé végzi, belülről kívánnak nyitni. A következő táblázat leírja a csatlakozóléc (1) bekötését, valamint a megfelelő magyarázatokat. A riasztási technikában kétféle kontaktus ismert, amelyek "NO" és "NC" jelzéssel vannak ellátva. NO = Normally Open = nyugalmi állapotban a kontaktus nyitott. NC = Normally Closed = nyugalmi állapotban a kontaktus zárt. 1&2 Szabotázs-kontaktus 24 órás riasztó-hurokhoz riasztó berendezésekben 3 Mínusz-csatlakozó (-) a zöld LED-hez 4 Plusz-csatlakozó (+) a zöld LED-hez 5 Mínusz-csatlakozó (-) a piros LED-hez 6 Plusz csatlakozó (+) a piros LED-hez 7 Mínusz-csatlakozó a piros "AUX" LED-hez (középső LED) 8 KEY-riasztás, npn-kimenet, max. 100mA/24VDC 9 2.sz. relé bemeneti kapcsa 10 2.sz. relé NO-kontaktusa, amely normál esetben nincs összekötve a 9. kapoccsal (alapállapotban nyitott) 11 2.sz. relé NC-kontaktusa, amely normál esetben össze van kötve a 9. kapoccsal (alapállapotban zárt) sz. kimenet: npn ó (a mínusz potenciál felé), max. 100mA/24VDC. Kontrollfunkciókhoz alkalmas (AUX) sz. kimenet: bejárat kontroll 14 npn ó kimenet: egy felhasználói beadásánál 5 másodpercre mínusz-potenciálra (-). Ez megakadályozza 2 ajtós rendszernél az ajtók egyidejű nyitását (két zár szükséges). 15 (-) föld-kontaktus (GND-Ground) 16 "DURESS" kényszer-jelzőkontaktus: földre, ha a programozásnál (71) 10-szer hibás ot adtak bel. A következő ábrákon a leggyakoribb példák láthatók a zár csatlakoztatására. Ajánlatos egy bekötési vázlat készítése a saját elemekkel. A zár igen nagyszámú csatlakoztatási lehetősége miatt jelen útmutatóban nem lehet az összes változatot ábrázolni. A mellékelt dióda (1N4004) egyenfeszültségű üzemelésnél az induktív zavarófeszültség elnyomására szolgál, amely az ajtónyitó ásánál keletkezik. Ennek a bekötését végezze az ábra szerint az ajtónyitóval párhuzamosan. Figyelem! A dióda katódját (gyűrűvel jelölve) az ajtónyitó plusz pólusához kell csatlakoztatni. Váltakozó feszültségnél a dióda nem szükséges. 1. sz. bekötési példa Ajtózár bemeneti kontrollal Az elektrosztatikus kisülések elkerülésére a csatlakozóléc 15. sz. vezetékét mindig földre kell kötni. A zöld LED világít, ha az ajtónyitót működtetik. A 12. sz. vezeték (3. kimenet) és a 13. sz. vezeték (belépéskontroll) opcionálisan, kívánság szerint alkalmazható. A 3-as felhasználói dal a zár funkciója kiható (pl. éjjel, hivatali időn kívül, stb.). A programozás a "61" módban történik. Aktív funkció esetén a piros LED világít. Figyelem! 2

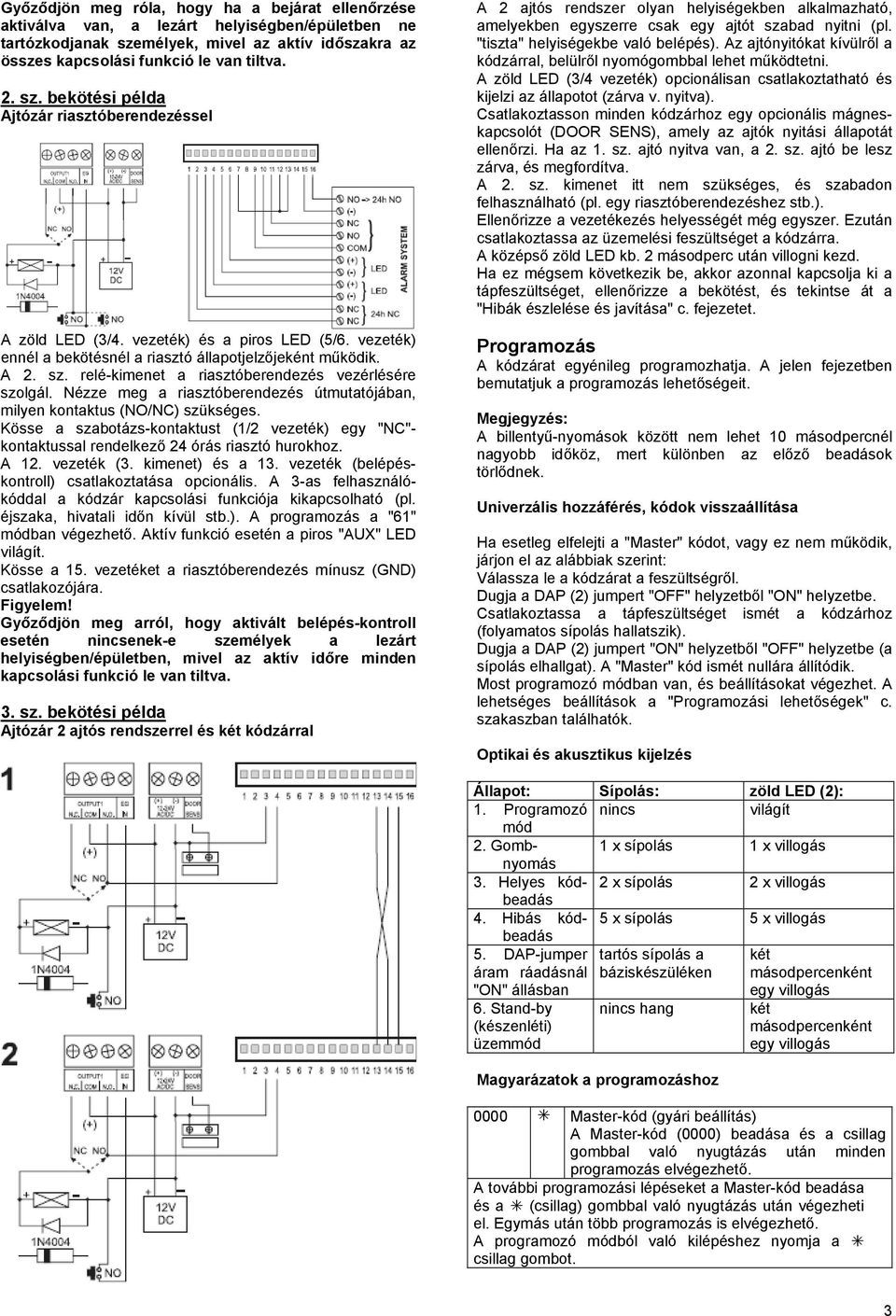

3 Győződjön meg róla, hogy ha a bejárat ellenőrzése aktiválva van, a lezárt helyiségben/épületben ne tartózkodjanak személyek, mivel az aktív időszakra az összes ási funkció le van tiltva. 2. sz. bekötési példa Ajtózár riasztóberendezéssel A zöld LED (3/4. vezeték) és a piros LED (5/6. vezeték) ennél a bekötésnél a riasztó állapotjelzőjeként működik. A 2. sz. relé-kimenet a riasztóberendezés vezérlésére szolgál. Nézze meg a riasztóberendezés útmutatójában, milyen kontaktus (NO/NC) szükséges. Kösse a szabotázs-kontaktust (1/2 vezeték) egy "NC"- kontaktussal rendelkező 24 órás riasztó hurokhoz. A 12. vezeték (3. kimenet) és a 13. vezeték (belépéskontroll) csatlakoztatása opcionális. A 3-as felhasználódal a zár ási funkciója kiható (pl. éjszaka, hivatali időn kívül stb.). A programozás a "61" módban végezhető. Aktív funkció esetén a piros "AUX" LED világít. Kösse a 15. vezetéket a riasztóberendezés mínusz (GND) csatlakozójára. Figyelem! Győződjön meg arról, hogy aktivált belépés-kontroll esetén nincsenek-e személyek a lezárt helyiségben/épületben, mivel az aktív időre minden ási funkció le van tiltva. 3. sz. bekötési példa Ajtózár 2 ajtós rendszerrel és két zárral A 2 ajtós rendszer olyan helyiségekben alkalmazható, amelyekben egyszerre csak egy ajtót szabad nyitni (pl. "tiszta" helyiségekbe való belépés). Az ajtónyitókat kívülről a zárral, belülről nyomógombbal lehet működtetni. A zöld LED (3/4 vezeték) opcionálisan csatlakoztatható és kijelzi az állapotot (zárva v. nyitva). Csatlakoztasson minden zárhoz egy opcionális mágnesót (DOOR SENS), amely az ajtók nyitási állapotát ellenőrzi. Ha az 1. sz. ajtó nyitva van, a 2. sz. ajtó be lesz zárva, és megfordítva. A 2. sz. kimenet itt nem szükséges, és szabadon felhasználható (pl. egy riasztóberendezéshez stb.). Ellenőrizze a vezetékezés helyességét még egyszer. Ezután csatlakoztassa az üzemelési feszültséget a zárra. A középső zöld LED kb. 2 másodperc után villogni kezd. Ha ez mégsem következik be, akkor azonnal ja ki a tápfeszültséget, ellenőrizze a bekötést, és tekintse át a "Hibák észlelése és javítása" c. fejezetet. Programozás A zárat egyénileg programozhatja. A jelen fejezetben bemutatjuk a programozás lehetőségeit. Megjegyzés: A billentyű-nyomások között nem lehet 10 másodpercnél nagyobb időköz, mert különben az előző beadások törlődnek. Univerzális hozzáférés, ok visszaállítása Ha esetleg elfelejti a "Master" ot, vagy ez nem működik, járjon el az alábbiak szerint: Válassza le a zárat a feszültségről. Dugja a DAP (2) jumpert "OFF" helyzetből "ON" helyzetbe. Csatlakoztassa a tápfeszültséget ismét a zárhoz (folyamatos sípolás hallatszik). Dugja a DAP (2) jumpert "ON" helyzetből "OFF" helyzetbe (a sípolás elhallgat). A "Master" ismét nullára állítódik. Most programozó módban van, és beállításokat végezhet. A lehetséges beállítások a "Programozási lehetőségek" c. szakaszban találhatók. Optikai és akusztikus kijelzés Állapot: Sípolás: zöld LED (2): 1. Programozó nincs világít mód 2. Gombnyomás 1 x sípolás 1 x villogás 3. Helyes beadás 2 x sípolás 2 x villogás 4. Hibás beadás 5 x sípolás 5 x villogás 5. DAP-jumper tartós sípolás a két áram ráadásnál báziskészüléken "ON" állásban másodpercenként egy villogás 6. Stand-by (készenléti) üzemmód nincs hang Magyarázatok a programozáshoz két másodpercenként egy villogás 0000 Master- (gyári beállítás) A Master- (0000) beadása és a csillag gombbal való nyugtázás után minden programozás elvégezhető. A további programozási lépéseket a Master- beadása és a (csillag) gombbal való nyugtázás után végezheti el. Egymás után több programozás is elvégezhető. A programozó módból való kilépéshez nyomja a csillag gombot. 3

4 A rendszer programozása egy vagy több használó számára 8900 # Programozás egy felhasználó számára: az előző programozások visszaállításra kerülnek # Programozás több felhasználó számára: az előző programozások visszaállításra kerülnek. Master- és felhasználói ok programozása egy felhasználó számára 0 4 jegy # "0" beadása után a 4 jegyű személyi Master tetszőleges 1 4 jegy 2 4 jegy 3 4 jegy # "1" beadása után a 4 jegyű, 1. sz. felhasználói tetszőleges # "2" beadása után a 4 jegyű, 2. sz. felhasználói tetszőleges # "3" beadása után a 4 jegyű, 3. sz. felhasználói tetszőleges Master- és felhasználói ok programozása több felhasználó számára Használó Jegy # "0" beadása, a 4 jegyű személyi Master szabad programozása. Tárolás a # # "1" beadása után az 1.sz. felhasználói szabad programozása. 100 (0-99) felhasználó számára 4-8 jegyű lehet. Tárolás a # # "2" beadása után a 2. sz. felhasználói szabad programozása. 10 (0-9) felhasználó számára 4-8 jegyű lehet. Tárolás a # # "3" beadása után a 3. sz. felhasználói tetszőleges programozása. 10 (0-9) felhasználó számára 4-8 jegyű lehet. Tárolás a # 1. sz. relé-kimenet programozása # Az 1.sz. felhasználói és # beadása után az 1. relé behúz a programozott időre (1-999 s) jegy 42 4 jegy # Az 1.sz. felhasználói és # beadása után az 1. relé át nyitottról zártra). # Az 1.sz. felhasználói és # beadása után az 1. relé át nyitottról zártra). A továbbiakban ez a programozás lehetővé teszi rövidített alkalmazását a beáshoz (csak az 1. első két jegyét). 2. sz. relé-kimenet programozása # A 2. sz. felhasználói és # beadása után a 2. relé behúz a programozott időre (1-999 s). 51 # A 2. sz. felhasználói és # beadása után a 2. relé át nyitottról zártra). 52 # A 2. sz. felhasználói és # beadása után a 2. relé át nyitottról zártra). A továbbiakban ez a programozás lehetővé teszi rövidített alkalmazását a beáshoz (csak a 2. első két jegyét). 3. sz. npn nyitott kollektor-kimenet programozása # A 3. sz. felhasználói és # beadása után a 3.sz. npn kimenet a programozott időre (1-999 s) a földhöz. 61 # A 3. sz. felhasználói és # beadása után a 3. npn kimenet át (vagy zártról nyitottra, vagy nyitottról zártra). 62 # A 3. sz. felhasználói és # beadása után a 3. npn kimenet át (vagy zártról nyitottra, vagy nyitottról zártra). A továbbiakban a programozás lehetővé teszi rövidített alkalmazását a beáshoz (csak a 3. első két jegyét). A rendszer biztonságának programozása # 10 hibás -beadás után a készülék 30 másodpercre lezárja a hozzáférést. 71 # 10 hibás -beadás után a készülék földre ja a "DURESS" (16) kontaktust. Ez így marad, amíg az 1.sz. felhasználói ot és a # -et beadja. Ehhez az érintkezőhöz egy megfelelő telefonhívót, egy tranzisztor-ást vagy hasonlót köthet hozzá. Vegye figyelembe a kimenet terhelhetőségét is # A megengedett hibás beadások száma 5 és 10 között lehet. A készülék a megadott számú hibás beadás után a belépést 15 percre lezárja. A lezárás a Master-dal a megadott idő előtt megszakítható # Tetszőleges számú hibás adható be, lezárás nincs. Ajtóhasználat-riasztás programozása 80 1 # Akusztikus jelzés a föld (4(-)) kapocs és a "DOOR SENS" (3) kapocs közötti at nyitása ill. zárása után # Nincs hangjelzés a fenti esetben. Nyitás-hangjelzés programozása 81 1 # A zár aktivált kimenet (relé) esetén 1 másodperces nyitási hangjelet ad. A hangot kiválthatja egy felhasználói beadása, vagy egy nyitó gomb megnyomása. Hasznos, ha az 4

5 ajtónyitó működtetése nem hallható (pl. DC-működtetés) # Nincs hangjelzés nyitásnál. Csak a -beadás nyugtázó hangja hallható. Belépési üzemmód programozása (csak több felhasználós módnál) 82 1 # Automatikus mód (auto) gyárilag beállítva. A zár aktiválásához a nyugtázó # gomb nem szükséges. A felhasználói ugyanannyi számjegyből álljon, mint a Master # Kézi üzemmód. A zár aktiválásához a nyugtázó # gomb szükséges. A felhasználói jegyeinek száma független a Master- jegyeinek számától. Megjegyzés: egy felhasználós módban a nak és a Master-nak is 4 jegyűnek kell lennie. Gombnyomás hangjelzés programozása 83 1 # A hangjelzés minden gombnyomásnál felhangzik # Minden hangjelzés kiva. Az itt megadott ok felhasználása a gyakorlatban nem ajánlott, azok helyett egyéni ot kell alkalmazni. A példákat csak segítségként használja, a személyes programozás adatait vezesse be az útmutató végén lévő táblázatba. Őrizze meg jól, hogy illetéktelenek ne juthassanak hozzá. A zár a következő programozással állítható be: Master sz. felhasználói sz. felhasználói sz. felhasználói 9270 Az 1. sz. relének 5 másodperc múlva ismét el kell engedni. A 2. sz. relének a felhasználói (6854#) beadása után kell behúzni, és akkor nyitni ismét, ha a felhasználói ot (6854#) újból beadják. A 3. sz. kimenetnek úgy kell működni, mint a 2. sz. relének (felhasználói 9270#), de a rövidített dal (92#) is beható. Ha 10-szer téves ot adtak be, a rendszer 30 másodpercre lezár. Ha a at a "DOOR SENS" kapocs (3) és a föld között megszakad, a bázisrésznek riasztást kell indítania. Ha a két kapocs közötti at megszakadása az 1. sz. felhasználói beadása után 60 másodpercnél hosszabb időre megmarad, a zárnak riasztást kell jelenteni. Késleltetett ajtónyitás riasztás 80 0 # A késleltetett ajtónyitás riasztás ki van va # A föld (4(-)) kapocs és a "DOOR SENS" (3) kapocs közötti at nyitása és a programozott idő ( ) lefutása után felhangzik a riasztás, amíg az összeköttetés a két kapocs között ismét helyre nem áll. A gombok sorrendje: Master-(gyári) és csillag gomb beadása programozó mód Az új Master Az új 1. sz. felhasználói 8321 Az új 2. sz. felhasználói 6854 Az új 3. sz. felhasználói 9270 Vegye figyelembe a törvényben megengedett riasztási időtartamot. Németországban pl. ez az időtartam nem lehet 3 percnél több. Ha riasztó-berendezése van, ezt az időtartamot be kell tartania. A gyártó a következő paramétereket állította be: Paraméter Magyarázat 8900 Egy felhasználós üzemmód 401 Az 1.sz. kimenet 1 másodpercre 501 A 2. sz. kimenet 1 másodpercre 601 A 3. sz. kimenet 1 másodpercre téves beadás után a billentyűzet 30 másodpercre le van zárva 800 Az ajtóműködtetés-riasztás ki van va 811 A nyitásjelző hang aktiválva van 820 Felhasználói beadása # gombbal (csak átállásnál több felhasználós módban) 821 Felhasználói beadása # gomb nélkül (csak szállítási állapotban, vagy egy felhasználós módban) 831 Gombnyomás-hangjelzés aktiválva van 90 Ajtónyitás-késleltetési riasztás ki van va Programozási példa A következő fejezetben bemutatjuk a zár egy lehetséges programozását. Vegye figyelembe, hogy ez csak egy a sok lehetőség közül, amelyekkel a rendszert programozhatja. Megjegyzés: A relé az 1. sz. felhasználói beadása után 5 s-re behúz A 2. relé BE/KI funkcióval a 2. felhasználói dal vezérelve A 3. sz. kimenet BE/KI funkciója a 3. sz. felhasználói dal és rövid dal vezérelve 10 téves beadás után a rendszer 30 másodpercre lezár Ajtó-riasztás az ajtó nemkívánt nyitása után Ajtó-riasztás, ha az ajtó 60 s-nél hosszabb ideig nyitva marad. A programozás vége. A készülék működtetése A zár működtetése a programozástól függ. A következőkben a működtetés az előzőekben bemutatott programozás szerint történik. Illessze a működtetést az Ön által elvégzett beállításokhoz. Relék ása a felhasználói dal A következő beadások a kimenetek ására vonatkoznak, az aktuálisan beállított felhasználói alkalmazásával. Az 1. sz. relé 5 s-re behúz. A 2. sz. relé át. A 3. sz. kimenet át. 5

6 Relék ása a Master-dal A következő beadások a kimenetek ására vonatkoznak a beállított Master- alkalmazásával. Az 1. sz. relé 5 s-re behúz. A 2. sz. relé át. A 3. sz. kimenet át. Kód a "DURESS" kimenet és az 1. sz. relé ásához Ez a az 1. sz. felhasználói ból adódik, amelynek első jegyét 2-vel növelik. Példa: Az 1. sz. felhasználói 1234 volt, ekkor ez a 3234 lesz. Az előzőekben bemutatott példában az 1. sz. felhasználói 8321; tehát a 0321 ot kell választani. Az 1. sz. relé 5 másodpercre behúz, és a "DURESS" kimenet a földre. Ennek a nak a funkciója azonos az 1. sz. felhasználói éval, de ezen kívül a "DURESS" (16. kontakt) kimenetet a földhöz köti. Ezzel a dal a relé (a programozás szerint) BE ill. Ki ható. A "DURESS" kimenet beható, de a visszaáshoz, nyitott kontaktusra, az 1. sz. felhasználói ot kell beadni. Ebben az esetben a relé nem, csak a "DURESS" kimenet lesz visszava. A rövid alkalmazása Ha egy kimenetet úgy programozott, hogy a rövid alkalmazását lehetővé teszi (42#, 52#, 62#), a kimenetet a felhasználói első két jegyével behatja. A rövid használata mindhárom relénél rendelkezésre áll, de vegye figyelembe az előzetes programozást. A relék kiásához az adott felhasználói ot teljesen be kell adni. A programozási példában a 3. sz. kimenet úgy lett programozva, hogy a rövid használata lehetséges. A 3. sz. felhasználói 9270, ebből adódik a "92" rövid. A 3. sz. kimenet be. A 3. sz. kimenet ki. Biztonsági ellenőrzés A programozásnál (70#) meg van határozva, hogy 10 téves beadás után a rendszer 30 másodpercre lezár. Adjon be szándékosan 10-szer hibás ot, és utána mindig adja be a #-t. A kezelő résznek minden "#" beadás után 5 sípoló hangot kell hallatnia. Ezután az egész rendszer lezár 30 másodpercre. Megjegyzés: A beadás nem tarthat 10 másodpercnél tovább a gombnyomások között, mert a rendszer egyébként visszatér a normál állapotba, azaz a hibás beadásokat többé nem veszi figyelembe. Ajtó-riasztás A rendszer a programozási példában (81#) úgy lett beállítva, hogy a "DOOR SENS" (3) és a "GND" közötti at megszakítása egy riasztást vált ki. Nyissa meg (pl. ajtónyitással) ezt a atot, az 1. sz. felhasználói beadása nélkül, és ne nyomja az ajtónyitót a belső helyiségben. A bázis-résznek most 60 másodpercig riasztást kell jeleznie. A riasztást az 1. sz. felhasználói és a # gomb beadása útján le lehet állítani. Ha az ajtó túl sokáig marad nyitva A programozási példában a rendszer úgy lett konfigurálva, hogy akkor hangzik fel riasztás, ha az ajtó 60 másodpercnél tovább van nyitva. Ez a beállítás emlékeztetőként szolgál, hogy az ajtó még nyitva van. Adja be az 1. sz. felhasználói ot, és nyissa ki az ajtót. Ebben az esetben nem hangzik fel riasztás. Ha az ajtó 60 másodpercnél hosszabb ideig nyitva marad, felhangzik a riasztás. Leállítására zárja egyszerűen újra be az ajtót. A beállított programozás módosítása A következő fejezetben röviden le van írva, hogyan lehet a beállított programozást (program-példát) megváltoztatni. A pontos leírás a "Magyarázatok a programozáshoz" c. részben található. Programozási mód Az 1. sz. felhasználói dal az 1. sz. relé BE-KI működtetése. 10 téves beadás után "DURESS" kapocs (16) a földre ódik. Belépés jelző dallam a "DOOR SENS" és FÖLD kapcsok nyitása után Az ajtónyitás késleltető riasztás kiva A programozás vége Az 1. sz. relé át Adja be az 1. sz. felhasználói ot és nyissa az ajtót. Ebben az esetben nincs riasztás. Ha az ajtó 60 másodpercnél tovább marad nyitva, felhangzik a riasztás. A riasztás leállítására zárja egyszerűen újból az ajtót. Egy felhasználói törlése (csak több felhasználós módban) Adja be a "Master" ot, és nyugtázza ezt a csillag ( ) Ezzel a programozási módba lép. Adja be a felhasználói csoportot, és a törlésre szánt felhasználói számot. A # gomb nyomásával a felhasználó törlődik. Példa: Karbantartás és selejtezés Az 1. sz. felhasználói csoportból a 05 felhasználói szám törlése A 2. sz. felhasználói csoportból a 3 felhasználói szám törlése A 3. sz. felhasználói csoportból a 2 felhasználói szám törlése A programozás vége Karbantartás Ellenőrizze rendszeresen a zár és a rákötött feszültségforrás műszaki biztonságát, különös tekintettel a csatlakozó kábelre és a készülék-házra. Ne használja a készüléket, ha látható sérülése van, nem működik rendeltetésszerűen, ha sokáig volt kedvezőtlen körülmények között tárolva, vagy szállítás közben kedvezőtlen behatásoknak volt kitéve. Meghibásodás esetén a hálózati tápegységek veszélyes, 50 VDC fölötti feszültséget is kiadhatnak, akkor is, ha a névleges kimeneti feszültség ennél alacsonyabb. 6

7 Mielőtt a zárat vagy a csatlakoztatott tápegységet tisztítja vagy karbantartja, vegye figyelembe a következő biztonsági előírásokat. A csak szerszámmal bontható burkolatok eltávolításával veszélyes feszültségvezető részek válhatnak megérinthetővé. Ezért karbantartás vagy üzembe helyezés előtt a készüléket minden feszültségforrásról le kell választani. A készülékben a tápfeszültségről való leválasztás után is maradhatnak feltöltött kondenzátorok. A javításokat ne végezze sajátkezűleg, hanem vigye a készüléket szakemberhez. Selejtezés A készüléket, amennyiben már nem működőképes, selejtezze le a törvényi előírásoknak megfelelően, és ne tegye a háztartási szemétbe. Master- 1. sz. felhasználói 2 sz. felhasználói 3. sz. felhasználói 1. sz. kimenet 2. sz. kimenet 3 sz. kimenet Rendszerbiztonság Ajtó-kontaktus Ajtónyitáskésleltetés Hibák, zavarok elhárítása Probléma A középső zöld LED nem villog A relé nem A zárat nem lehet programozni Megoldás Jól vannak-e csatlakoztatva a vezetékek? Van-e tápfeszültség a zárban? A megfelelő felhasználói ot adta be? Megfelelően van-e csatlakoztatva ill. programozva a zár? Működőképesek-e a csatlakoztatott készülékek? A megfelelő Master-ot adta be? A megengedett programozó ot alkalmazta? Műszaki adatok Üzemelési feszültség 12-24V egyen- vagy váltakozófeszültség Áramfelvétel, max.: kb. 160 ma Egy felhasználós olási 1 Master-, 3 felhasználói mód (4 jegyű) Kód-kombinációk száma Több felhasználós olás (4-8 jegyű) 1 Master-, 100 felhasználói az 1.sz. kimenethez felhasználói a sz. kimenethez Kód-kombinációk >10 millió 1. sz. relé max. 5 A 30 V egyenfeszültség. 2. sz. relé max. 1 A 30 V egyenfeszültség. 3. sz. kimenet max. 100mA 24V egyenfeszültség npn-kimenetek max. 100 ma 24 V egyenfeszültség Gombnyomási időköz max. 10 s minden gombnyomás után Működési hőmérséklet -40 o C o C Méretek 117x74x28 mm Súly kb. 180 g Egyéni beállítások Az alábbi táblázat minta ahhoz, hogyan tudja a személyes programozását rögzíteni. Őrizze meg jól a táblázatot, hogy az esetleg szükséges változtatásokat és vezérlést problémamentesen elvégezhesse. Ügyeljen arra, hogy illetéktelen személy ne jusson a beállítások birtokába, és ne manipulálhassa az Ön zárját. 7
