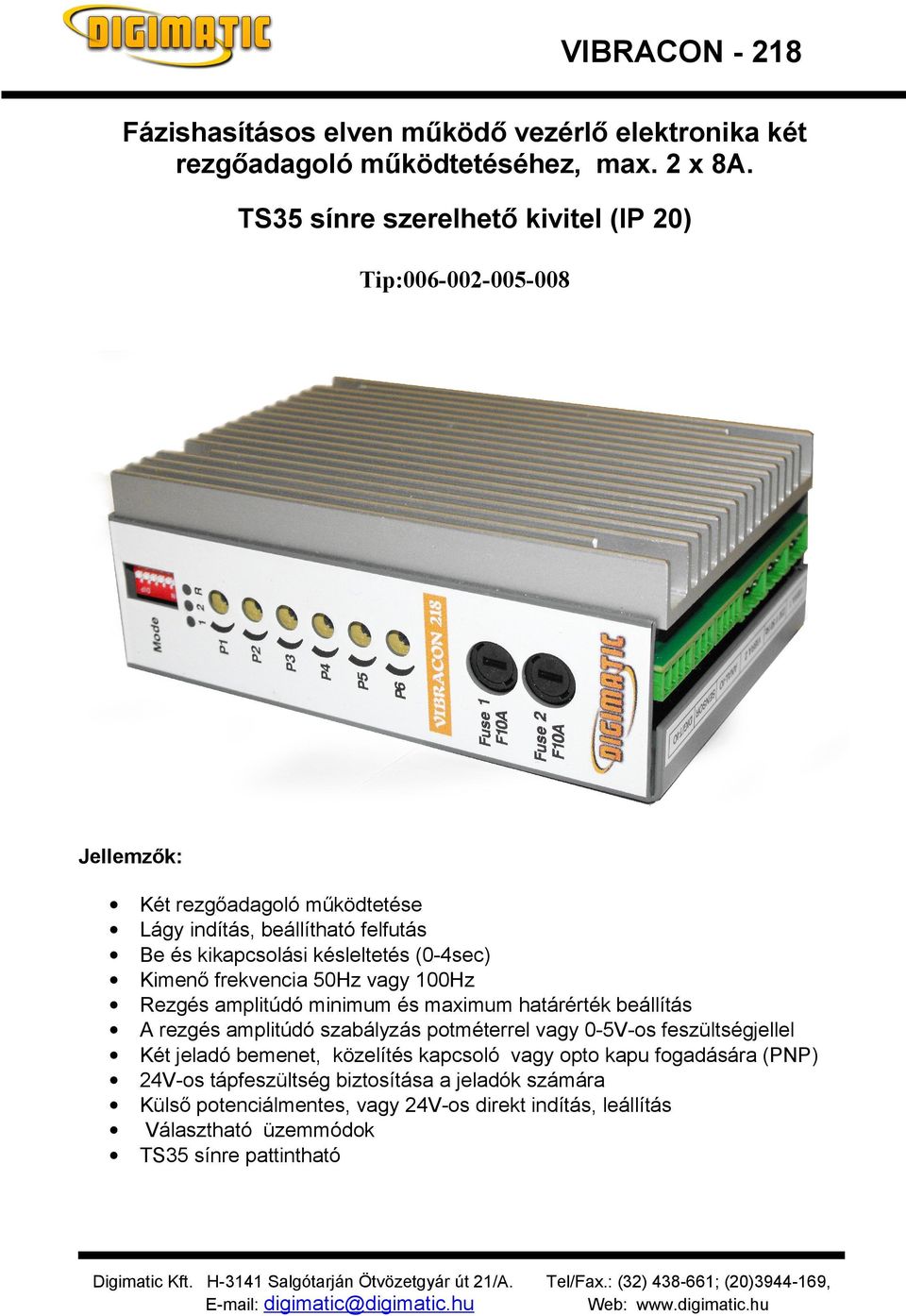

1 VIBRAC Fázishasításos elven működő vezérlő elektronika két rezgőadagoló működtetéséhez, max. 2 x 8A. TS35 sínre szerelhető kivitel (IP 20) Tip: Jellemzők: Két rezgőadagoló működtetése Lágy indítás, beállítható felfutás Be és kikapcsolási késleltetés (0-4sec) Kimenő frekvencia 50Hz vagy 100Hz Rezgés amplitúdó minimum és maximum határérték beállítás A rezgés amplitúdó szabályzás potméterrel vagy 0-5V-os feszültségjellel Két jeladó bemenet, közelítés kapcsoló vagy opto kapu fogadására (PNP) 24V-os tápfeszültség biztosítása a jeladók számára Külső potenciálmentes, vagy 24V-os direkt indítás, leállítás Választható üzemmódok TS35 sínre pattintható

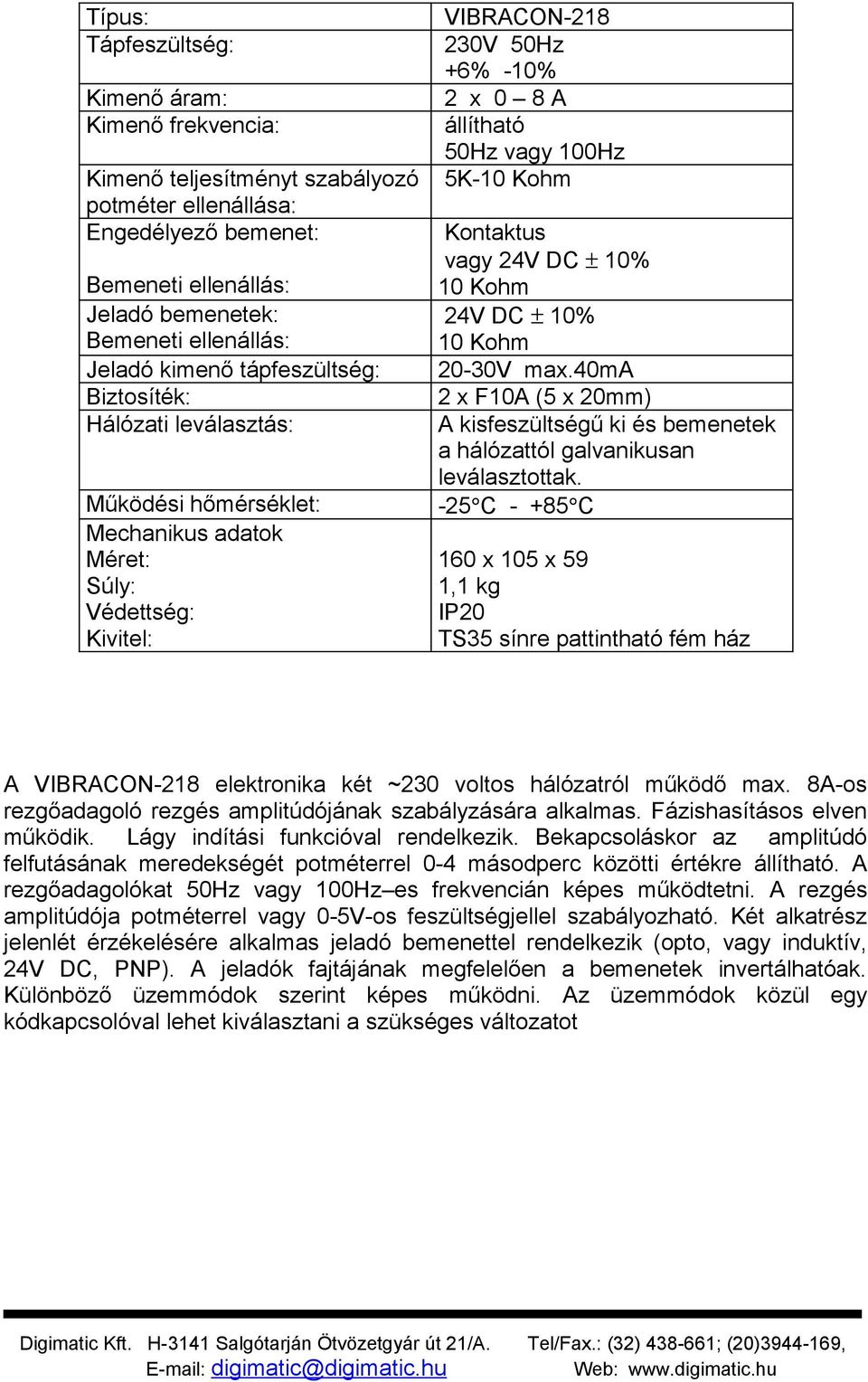

2 Típus: Tápfeszültség: Kimenő áram: Kimenő frekvencia: Kimenő teljesítményt szabályozó potméter ellenállása: Engedélyező bemenet: Bemeneti ellenállás: Jeladó bemenetek: Bemeneti ellenállás: Jeladó kimenő tápfeszültség: Biztosíték: Hálózati leválasztás: Működési hőmérséklet: Mechanikus adatok Méret: Súly: Védettség: Kivitel: VIBRAC V 50Hz +6% -10% 2 x 0 8A állítható 50Hz vagy 100Hz 5K-10 Kohm Kontaktus vagy 24V DC ± 10% 10 Kohm 24V DC ± 10% 10 Kohm 20-30V max.40ma 2 x F10A (5 x 20mm) A kisfeszültségű ki és bemenetek a hálózattól galvanikusan leválasztottak. -25 C C 160 x 105 x 59 1,1 kg IP20 TS35 sínre pattintható fém ház A VIBRAC-218 elektronika két ~230 voltos hálózatról működő max. 8A-os rezgőadagoló rezgés amplitúdójának szabályzására alkalmas. Fázishasításos elven működik. Lágy indítási funkcióval rendelkezik. Bekapcsoláskor az amplitúdó felfutásának meredekségét potméterrel 0-4 másodperc közötti értékre állítható. A rezgőadagolókat 50Hz vagy 100Hz es frekvencián képes működtetni. A rezgés amplitúdója potméterrel vagy 0-5V-os feszültségjellel szabályozható. Két alkatrész jelenlét érzékelésére alkalmas jeladó bemenettel rendelkezik (opto, vagy induktív, 24V DC, PNP). A jeladók fajtájának megfelelően a bemenetek invertálhatóak. Különböző üzemmódok szerint képes működni. Az üzemmódok közül egy kódkapcsolóval lehet kiválasztani a szükséges változatot

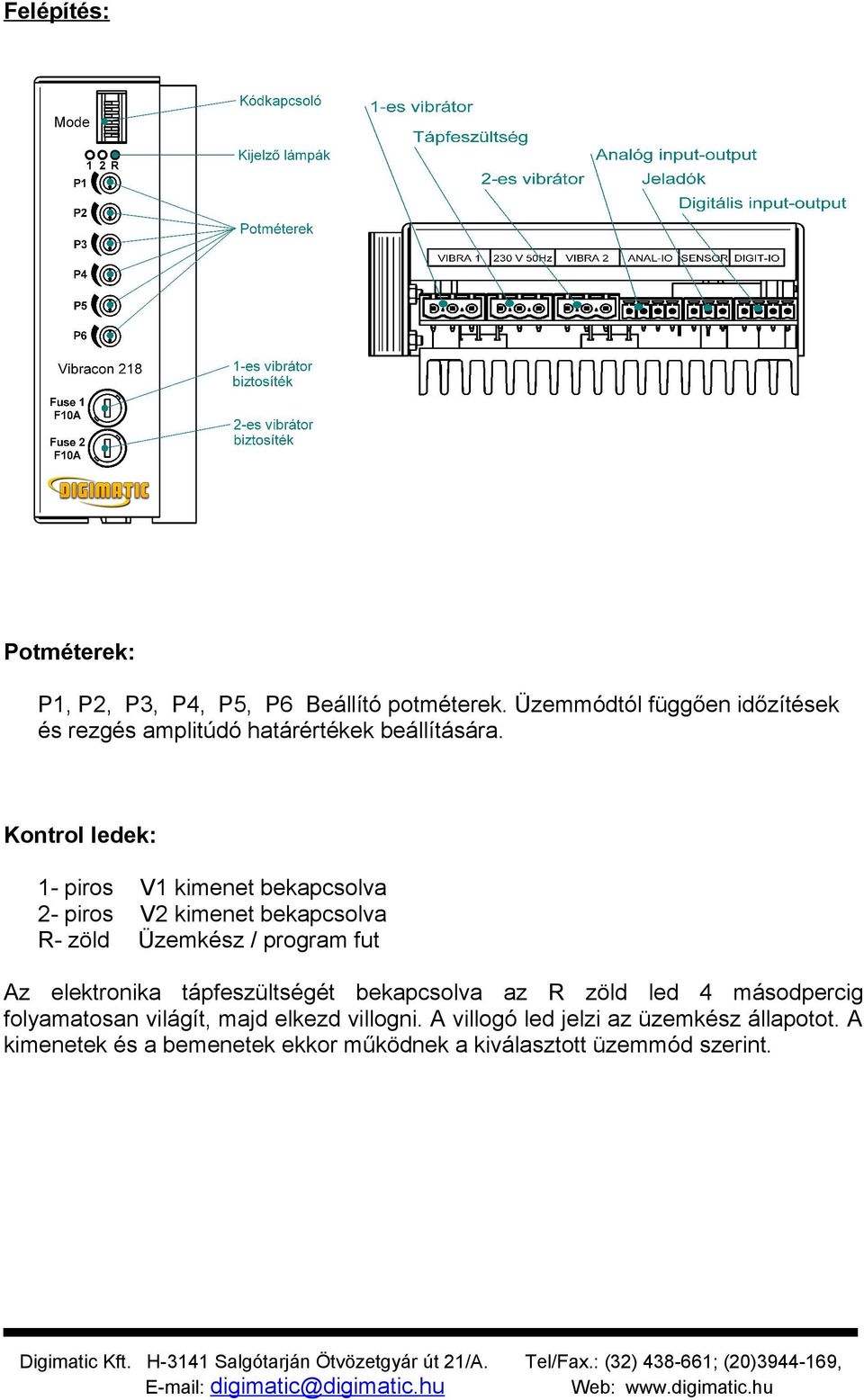

3 Felépítés: Potméterek: P1, P2, P3, P4, P5, P6 Beállító potméterek. Üzemmódtól függően időzítések és rezgés amplitúdó határértékek beállítására. Kontrol ledek: 1- piros 2- piros R- zöld kimenet bekapcsolva kimenet bekapcsolva Üzemkész / program fut Az elektronika tápfeszültségét bekapcsolva az R zöld led 4 másodpercig folyamatosan világít, majd elkezd villogni. A villogó led jelzi az üzemkész állapotot. A kimenetek és a bemenetek ekkor működnek a kiválasztott üzemmód szerint.

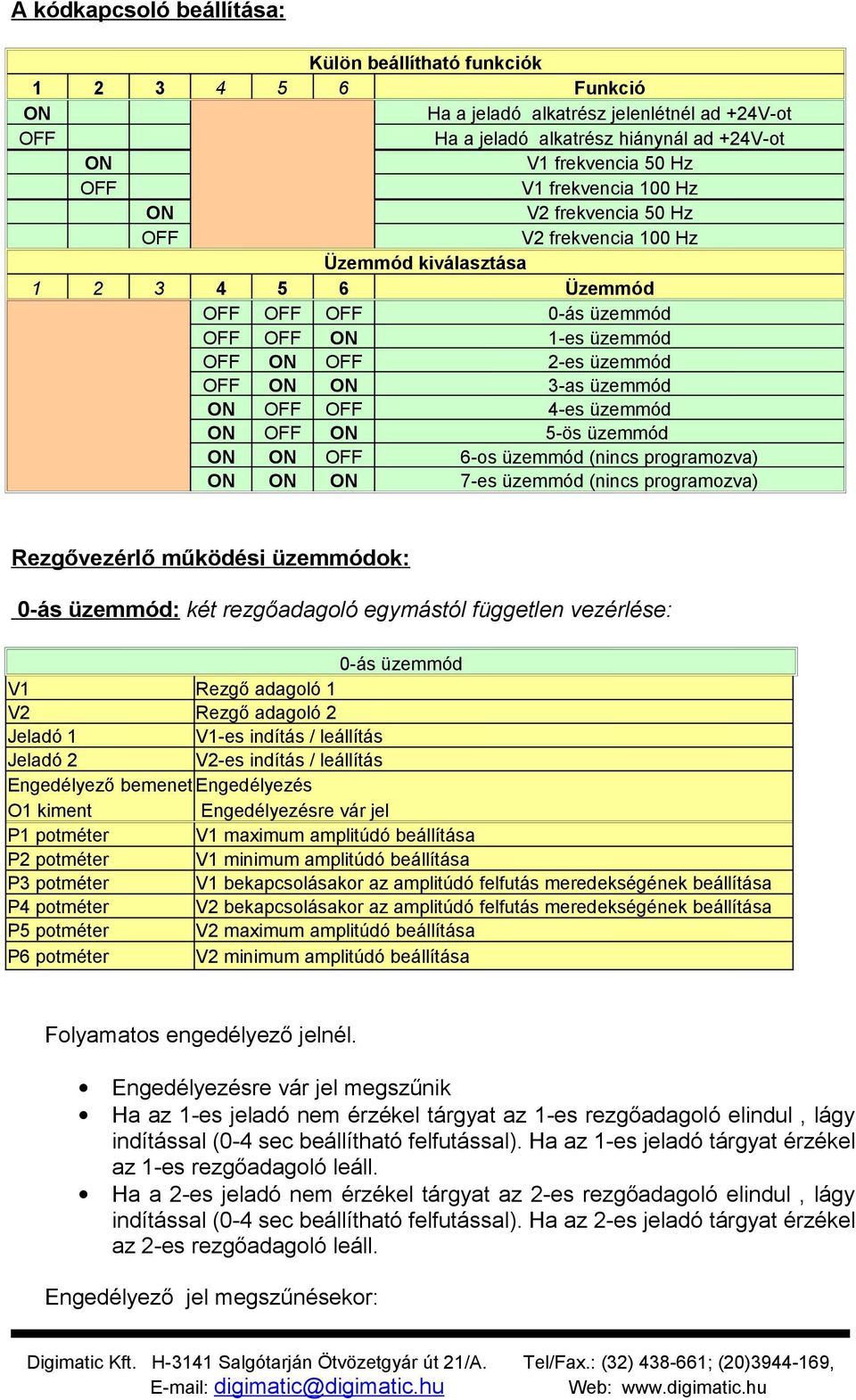

4 A kódkapcsoló beállítása: Külön beállítható funkciók 6 Funkció Ha a jeladó alkatrész jelenlétnél ad +24V-ot Ha a jeladó alkatrész hiánynál ad +24V-ot frekvencia 50 Hz frekvencia 100 Hz frekvencia 50 Hz frekvencia 100 Hz Üzemmód kiválasztása 6 Üzemmód 0-ás üzemmód 1-es üzemmód 2-es üzemmód 3-as üzemmód 4-es üzemmód 5-ös üzemmód 6-os üzemmód (nincs programozva) 7-es üzemmód (nincs programozva) Rezgővezérlő működési üzemmódok: 0-ás üzemmód: két rezgőadagoló egymástól független vezérlése: 0-ás üzemmód Rezgő adagoló 1 Rezgő adagoló 2 Jeladó 1 -es indítás / leállítás Jeladó 2 -es indítás / leállítás Engedélyező bemenet Engedélyezés Engedélyezésre vár jel maximum amplitúdó beállítása minimum amplitúdó beállítása bekapcsolásakor az amplitúdó felfutás meredekségének beállítása bekapcsolásakor az amplitúdó felfutás meredekségének beállítása maximum amplitúdó beállítása minimum amplitúdó beállítása Folyamatos engedélyező jelnél. Engedélyezésre vár jel megszűnik Ha az 1-es jeladó nem érzékel tárgyat az 1-es rezgőadagoló elindul, lágy indítással (0-4 sec beállítható felfutással). Ha az 1-es jeladó tárgyat érzékel az 1-es rezgőadagoló leáll. Ha a 2-es jeladó nem érzékel tárgyat az 2-es rezgőadagoló elindul, lágy indítással (0-4 sec beállítható felfutással). Ha az 2-es jeladó tárgyat érzékel az 2-es rezgőadagoló leáll. Engedélyező jel megszűnésekor:

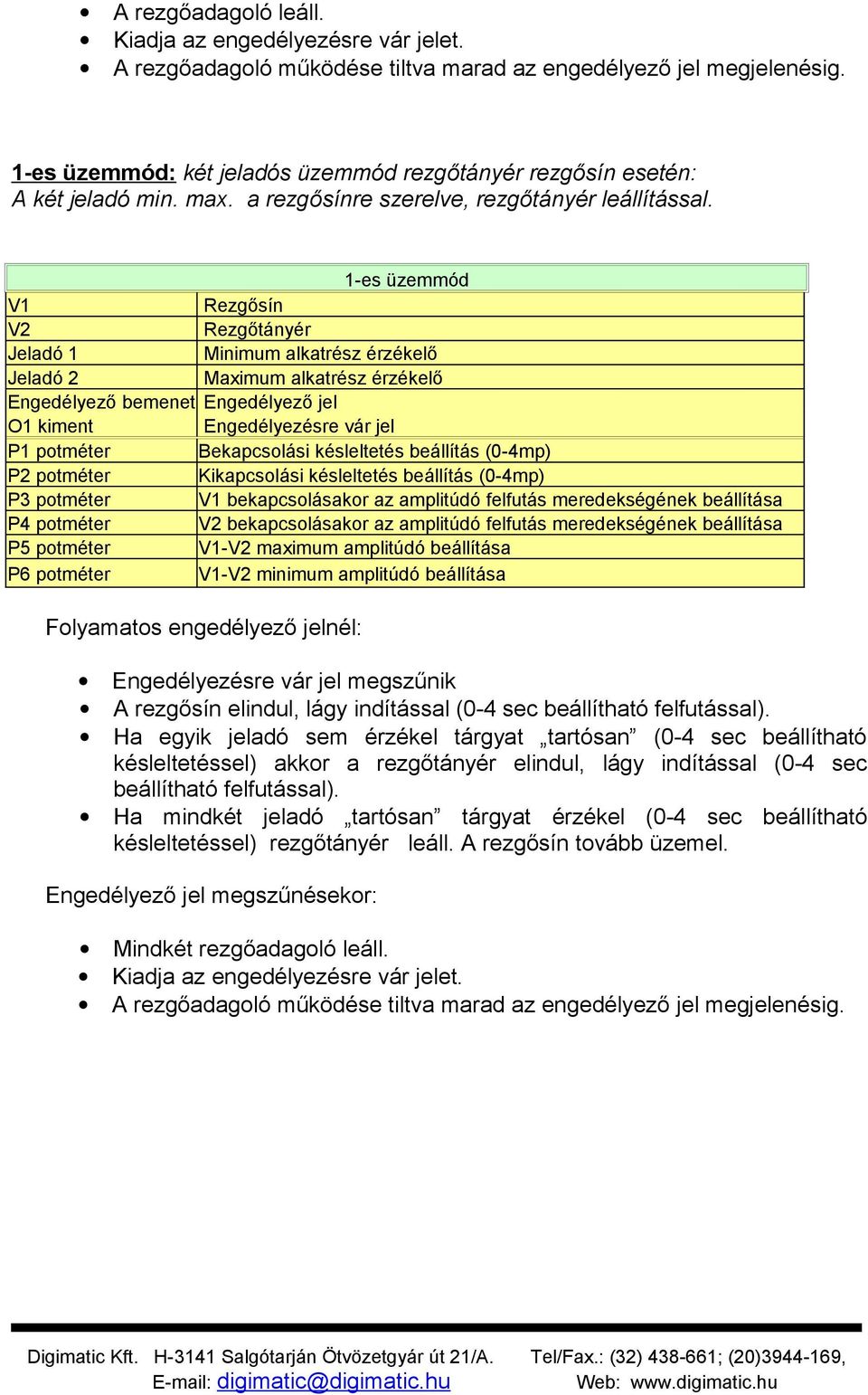

5 A rezgőadagoló leáll. Kiadja az engedélyezésre vár jelet. A rezgőadagoló működése tiltva marad az engedélyező jel megjelenésig. 1-es üzemmód: két jeladós üzemmód rezgőtányér rezgősín esetén: A két jeladó min. max. a rezgősínre szerelve, rezgőtányér leállítással. 1-es üzemmód Rezgősín Rezgőtányér Jeladó 1 Minimum alkatrész érzékelő Jeladó 2 Maximum alkatrész érzékelő Engedélyező bemenet Engedélyező jel Engedélyezésre vár jel Bekapcsolási késleltetés beállítás (0-4mp) Kikapcsolási késleltetés beállítás (0-4mp) bekapcsolásakor az amplitúdó felfutás meredekségének beállítása bekapcsolásakor az amplitúdó felfutás meredekségének beállítása - maximum amplitúdó beállítása - minimum amplitúdó beállítása Folyamatos engedélyező jelnél: Engedélyezésre vár jel megszűnik A rezgősín elindul, lágy indítással (0-4 sec beállítható felfutással). Ha egyik jeladó sem érzékel tárgyat tartósan (0-4 sec beállítható késleltetéssel) akkor a rezgőtányér elindul, lágy indítással (0-4 sec beállítható felfutással). Ha mindkét jeladó tartósan tárgyat érzékel (0-4 sec beállítható késleltetéssel) rezgőtányér leáll. A rezgősín tovább üzemel. Engedélyező jel megszűnésekor: Mindkét rezgőadagoló leáll. Kiadja az engedélyezésre vár jelet. A rezgőadagoló működése tiltva marad az engedélyező jel megjelenésig.

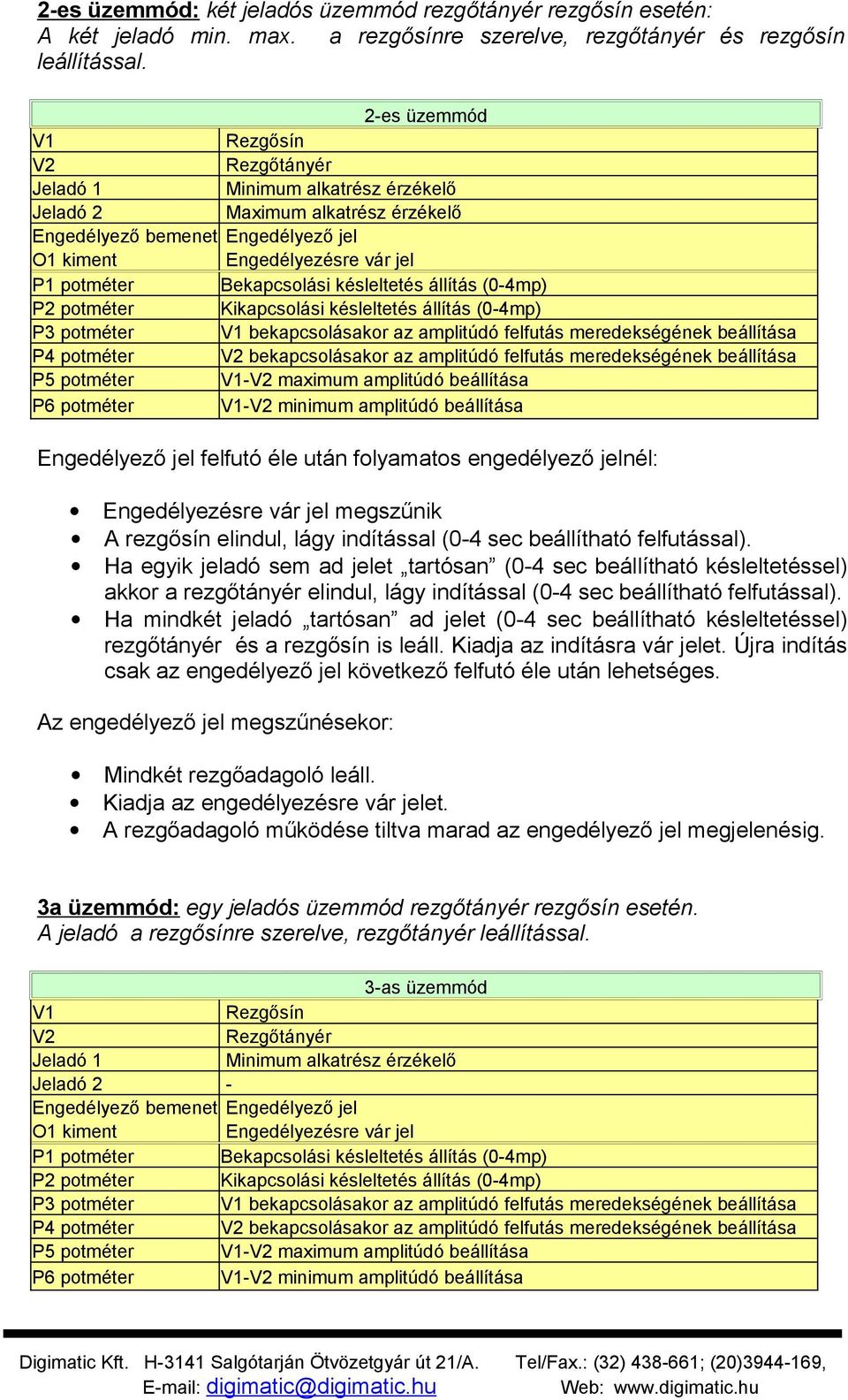

6 2-es üzemmód: két jeladós üzemmód rezgőtányér rezgősín esetén: A két jeladó min. max. a rezgősínre szerelve, rezgőtányér és rezgősín leállítással. 2-es üzemmód Rezgősín Rezgőtányér Jeladó 1 Minimum alkatrész érzékelő Jeladó 2 Maximum alkatrész érzékelő Engedélyező bemenet Engedélyező jel Engedélyezésre vár jel Bekapcsolási késleltetés állítás (0-4mp) Kikapcsolási késleltetés állítás (0-4mp) bekapcsolásakor az amplitúdó felfutás meredekségének beállítása bekapcsolásakor az amplitúdó felfutás meredekségének beállítása - maximum amplitúdó beállítása - minimum amplitúdó beállítása Engedélyező jel felfutó éle után folyamatos engedélyező jelnél: Engedélyezésre vár jel megszűnik A rezgősín elindul, lágy indítással (0-4 sec beállítható felfutással). Ha egyik jeladó sem ad jelet tartósan (0-4 sec beállítható késleltetéssel) akkor a rezgőtányér elindul, lágy indítással (0-4 sec beállítható felfutással). Ha mindkét jeladó tartósan ad jelet (0-4 sec beállítható késleltetéssel) rezgőtányér és a rezgősín is leáll. Kiadja az indításra vár jelet. Újra indítás csak az engedélyező jel következő felfutó éle után lehetséges. Az engedélyező jel megszűnésekor: Mindkét rezgőadagoló leáll. Kiadja az engedélyezésre vár jelet. A rezgőadagoló működése tiltva marad az engedélyező jel megjelenésig. 3a üzemmód: egy jeladós üzemmód rezgőtányér rezgősín esetén. A jeladó a rezgősínre szerelve, rezgőtányér leállítással. 3-as üzemmód Rezgősín Rezgőtányér Jeladó 1 Minimum alkatrész érzékelő Jeladó 2 Engedélyező bemenet Engedélyező jel Engedélyezésre vár jel Bekapcsolási késleltetés állítás (0-4mp) Kikapcsolási késleltetés állítás (0-4mp) bekapcsolásakor az amplitúdó felfutás meredekségének beállítása bekapcsolásakor az amplitúdó felfutás meredekségének beállítása - maximum amplitúdó beállítása - minimum amplitúdó beállítása

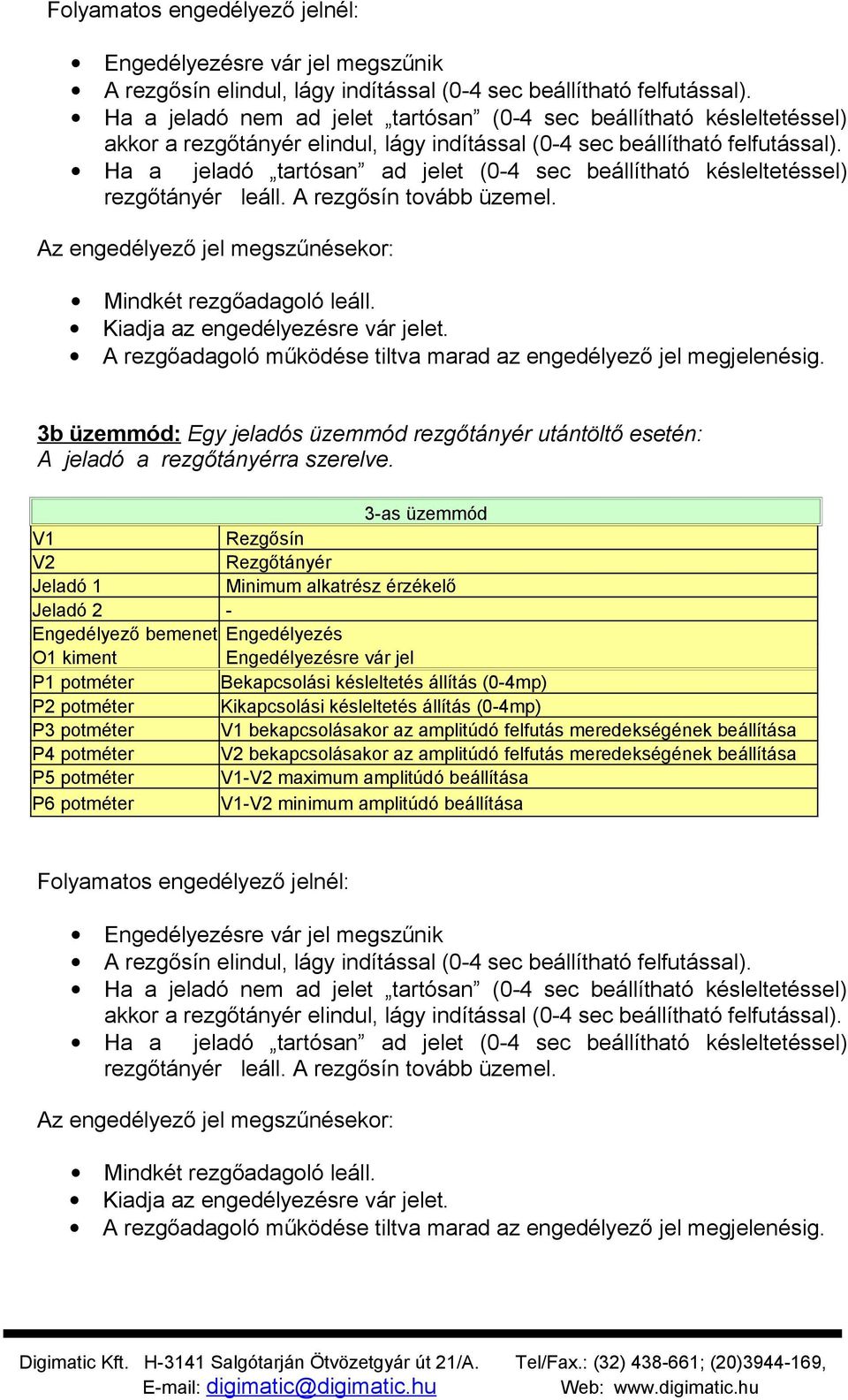

7 Folyamatos engedélyező jelnél: Engedélyezésre vár jel megszűnik A rezgősín elindul, lágy indítással (0-4 sec beállítható felfutással). Ha a jeladó nem ad jelet tartósan (0-4 sec beállítható késleltetéssel) akkor a rezgőtányér elindul, lágy indítással (0-4 sec beállítható felfutással). Ha a jeladó tartósan ad jelet (0-4 sec beállítható késleltetéssel) rezgőtányér leáll. A rezgősín tovább üzemel. Az engedélyező jel megszűnésekor: Mindkét rezgőadagoló leáll. Kiadja az engedélyezésre vár jelet. A rezgőadagoló működése tiltva marad az engedélyező jel megjelenésig. 3b üzemmód: Egy jeladós üzemmód rezgőtányér utántöltő esetén: A jeladó a rezgőtányérra szerelve. 3-as üzemmód Rezgősín Rezgőtányér Jeladó 1 Minimum alkatrész érzékelő Jeladó 2 Engedélyező bemenet Engedélyezés Engedélyezésre vár jel Bekapcsolási késleltetés állítás (0-4mp) Kikapcsolási késleltetés állítás (0-4mp) bekapcsolásakor az amplitúdó felfutás meredekségének beállítása bekapcsolásakor az amplitúdó felfutás meredekségének beállítása - maximum amplitúdó beállítása - minimum amplitúdó beállítása Folyamatos engedélyező jelnél: Engedélyezésre vár jel megszűnik A rezgősín elindul, lágy indítással (0-4 sec beállítható felfutással). Ha a jeladó nem ad jelet tartósan (0-4 sec beállítható késleltetéssel) akkor a rezgőtányér elindul, lágy indítással (0-4 sec beállítható felfutással). Ha a jeladó tartósan ad jelet (0-4 sec beállítható késleltetéssel) rezgőtányér leáll. A rezgősín tovább üzemel. Az engedélyező jel megszűnésekor: Mindkét rezgőadagoló leáll. Kiadja az engedélyezésre vár jelet. A rezgőadagoló működése tiltva marad az engedélyező jel megjelenésig.

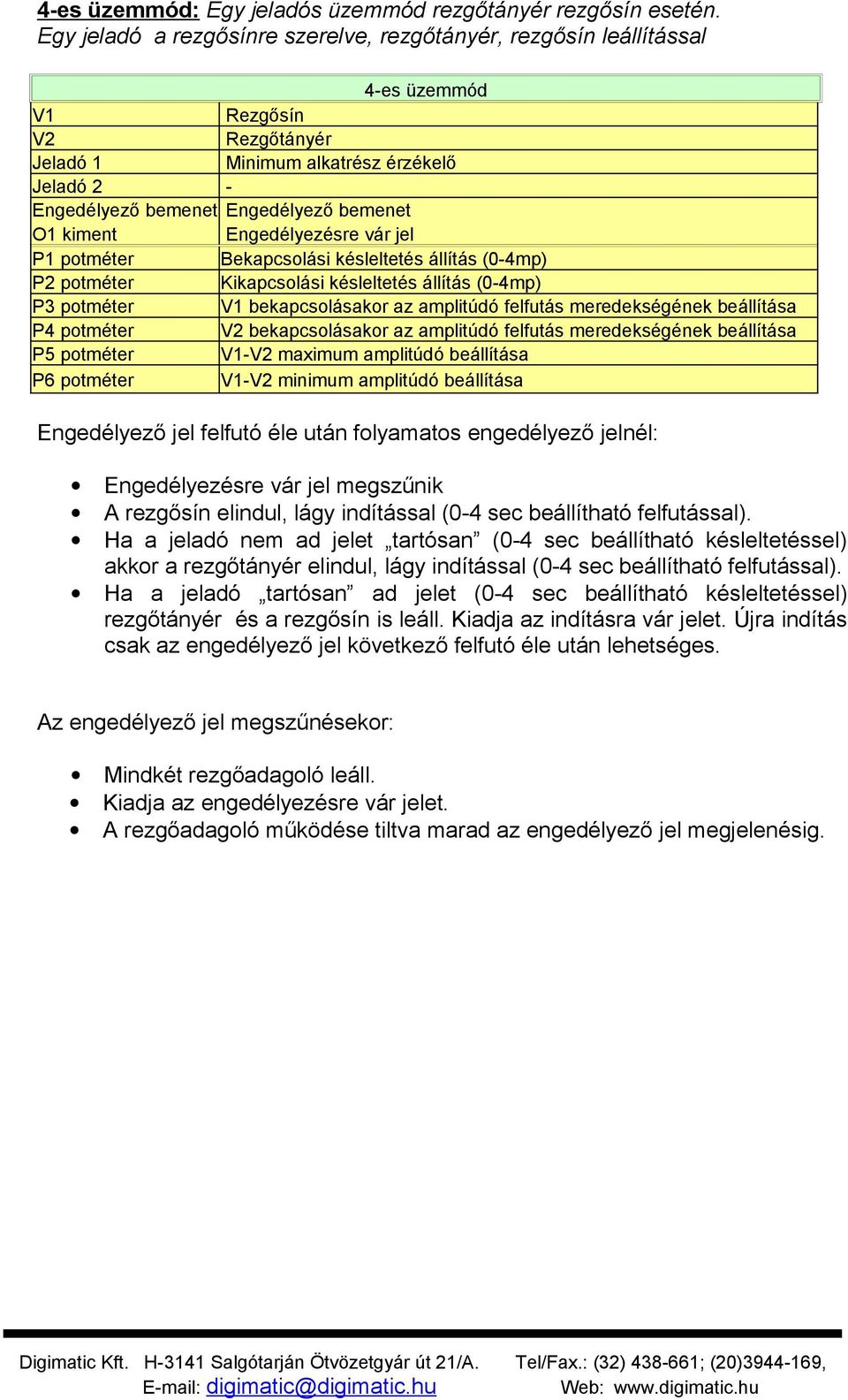

8 4-es üzemmód: Egy jeladós üzemmód rezgőtányér rezgősín esetén. Egy jeladó a rezgősínre szerelve, rezgőtányér, rezgősín leállítással 4-es üzemmód Rezgősín Rezgőtányér Jeladó 1 Minimum alkatrész érzékelő Jeladó 2 Engedélyező bemenet Engedélyező bemenet Engedélyezésre vár jel Bekapcsolási késleltetés állítás (0-4mp) Kikapcsolási késleltetés állítás (0-4mp) bekapcsolásakor az amplitúdó felfutás meredekségének beállítása bekapcsolásakor az amplitúdó felfutás meredekségének beállítása - maximum amplitúdó beállítása - minimum amplitúdó beállítása Engedélyező jel felfutó éle után folyamatos engedélyező jelnél: Engedélyezésre vár jel megszűnik A rezgősín elindul, lágy indítással (0-4 sec beállítható felfutással). Ha a jeladó nem ad jelet tartósan (0-4 sec beállítható késleltetéssel) akkor a rezgőtányér elindul, lágy indítással (0-4 sec beállítható felfutással). Ha a jeladó tartósan ad jelet (0-4 sec beállítható késleltetéssel) rezgőtányér és a rezgősín is leáll. Kiadja az indításra vár jelet. Újra indítás csak az engedélyező jel következő felfutó éle után lehetséges. Az engedélyező jel megszűnésekor: Mindkét rezgőadagoló leáll. Kiadja az engedélyezésre vár jelet. A rezgőadagoló működése tiltva marad az engedélyező jel megjelenésig.

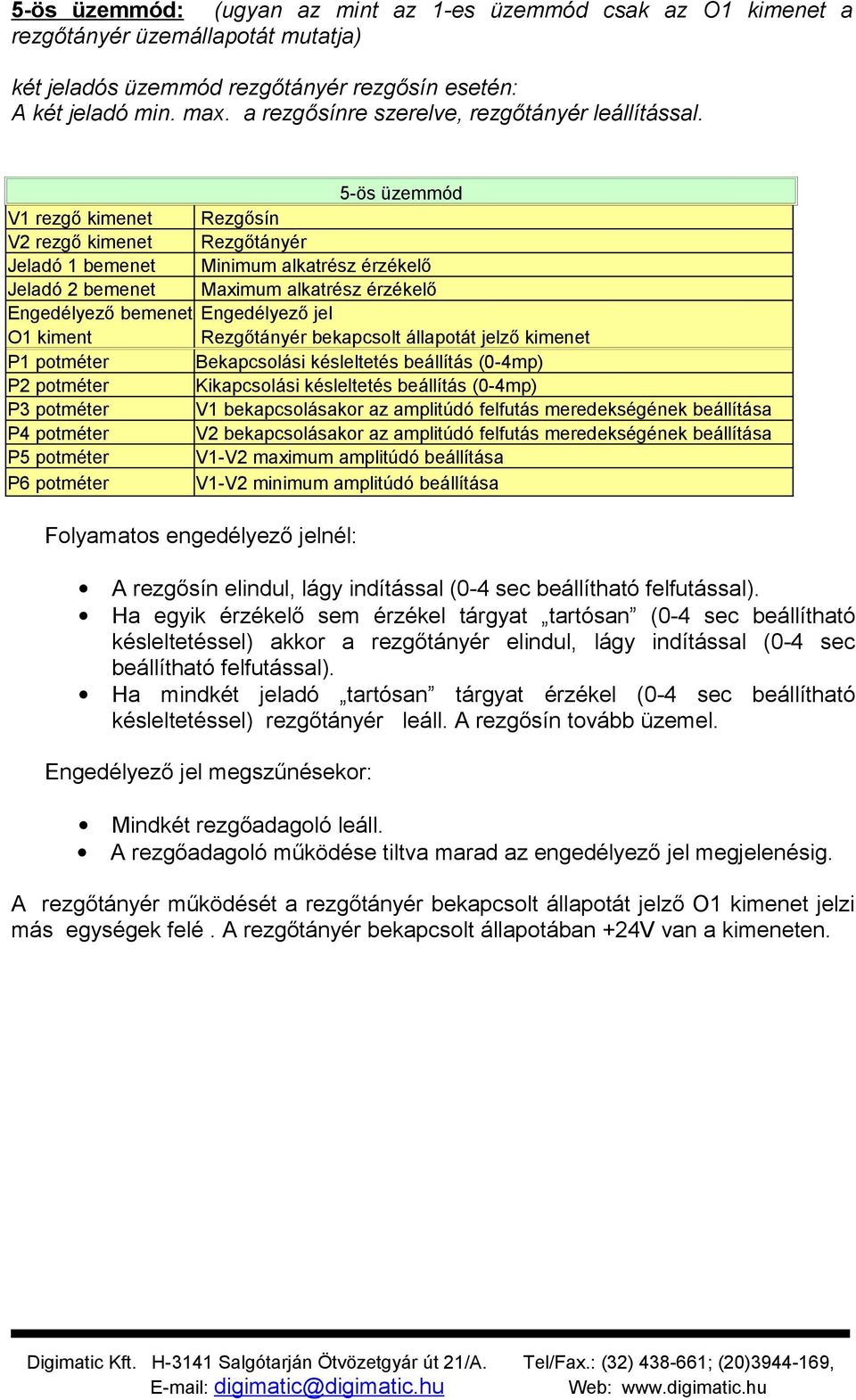

9 5-ös üzemmód: (ugyan az mint az 1-es üzemmód csak az O1 kimenet a rezgőtányér üzemállapotát mutatja) két jeladós üzemmód rezgőtányér rezgősín esetén: A két jeladó min. max. a rezgősínre szerelve, rezgőtányér leállítással. 5-ös üzemmód rezgő kimenet Rezgősín rezgő kimenet Rezgőtányér Jeladó 1 bemenet Minimum alkatrész érzékelő Jeladó 2 bemenet Maximum alkatrész érzékelő Engedélyező bemenet Engedélyező jel Rezgőtányér bekapcsolt állapotát jelző kimenet Bekapcsolási késleltetés beállítás (0-4mp) Kikapcsolási késleltetés beállítás (0-4mp) bekapcsolásakor az amplitúdó felfutás meredekségének beállítása bekapcsolásakor az amplitúdó felfutás meredekségének beállítása - maximum amplitúdó beállítása - minimum amplitúdó beállítása Folyamatos engedélyező jelnél: A rezgősín elindul, lágy indítással (0-4 sec beállítható felfutással). Ha egyik érzékelő sem érzékel tárgyat tartósan (0-4 sec beállítható késleltetéssel) akkor a rezgőtányér elindul, lágy indítással (0-4 sec beállítható felfutással). Ha mindkét jeladó tartósan tárgyat érzékel (0-4 sec beállítható késleltetéssel) rezgőtányér leáll. A rezgősín tovább üzemel. Engedélyező jel megszűnésekor: Mindkét rezgőadagoló leáll. A rezgőadagoló működése tiltva marad az engedélyező jel megjelenésig. A rezgőtányér működését a rezgőtányér bekapcsolt állapotát jelző O1 kimenet jelzi más egységek felé. A rezgőtányér bekapcsolt állapotában +24V van a kimeneten.

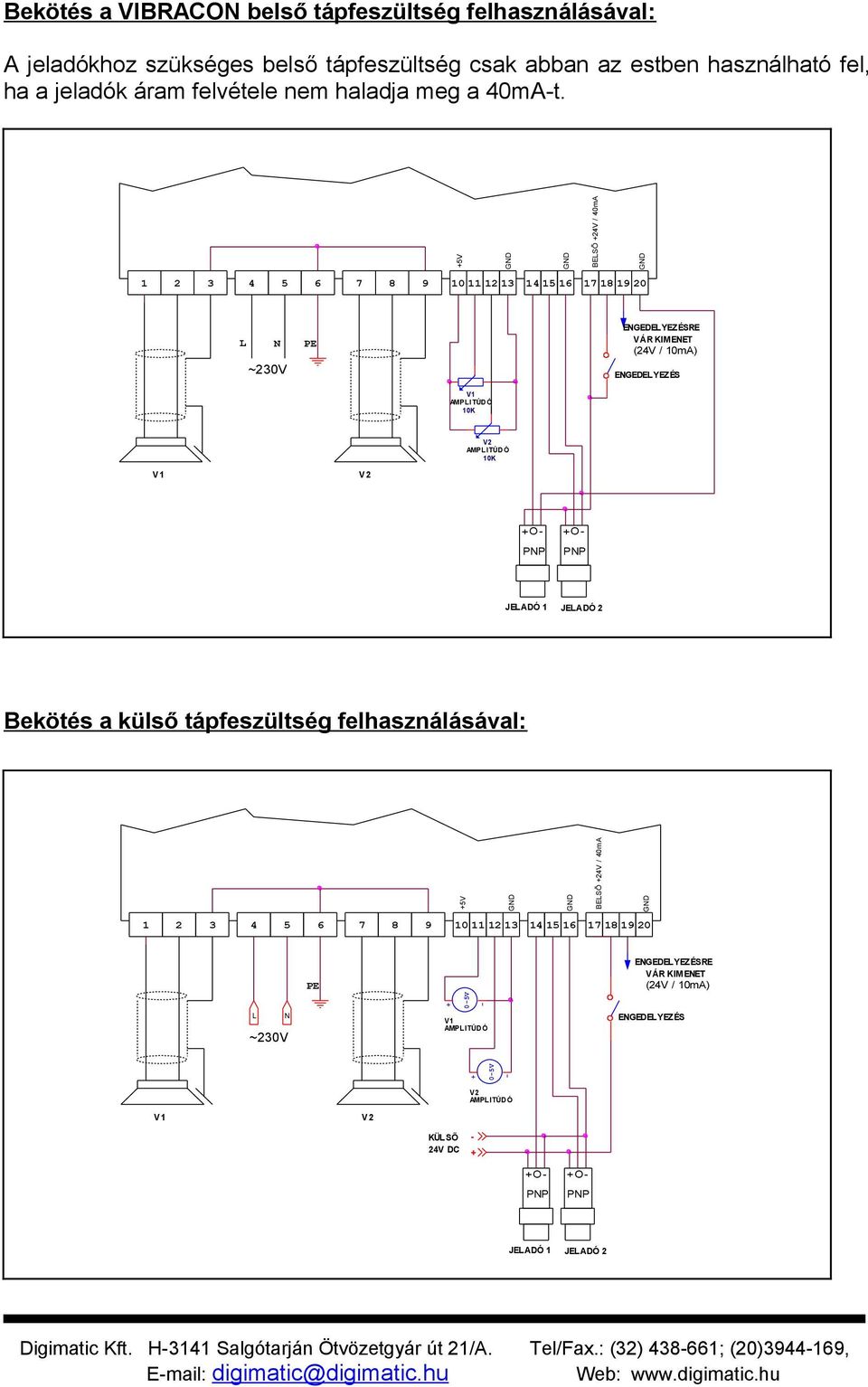

10 Bekötés a VIBRAC belső tápfeszültség felhasználásával: L 5 N GND BELSÕ +24V / 40mA GND +5V GND A jeladókhoz szükséges belső tápfeszültség csak abban az estben használható fel, ha a jeladók áram felvétele nem haladja meg a 40mA-t ENGEDELYEZÉSRE VÁR KIM ENET PE (24V / 10mA) ~230V ENGEDELYEZÉS AMPL ITÚD Ó 10K AMPL ITÚD Ó 10K +O - +O - PNP PNP JELADÓ 1 JELADÓ GND BELSÕ +24V / 40mA GND +5V GND Bekötés a külső tápfeszültség felhasználásával: ENGEDELYEZÉSRE V ÁR KIM ENET N - + ENGEDELYEZÉS + - AMPLITÚD Ó ~230V 0-5V L 0-5V (24V / 10mA) PE AMPL ITÚD Ó KÜLSÕ 24V DC + +O - +O - PNP PNP JELADÓ 1 JELADÓ 2

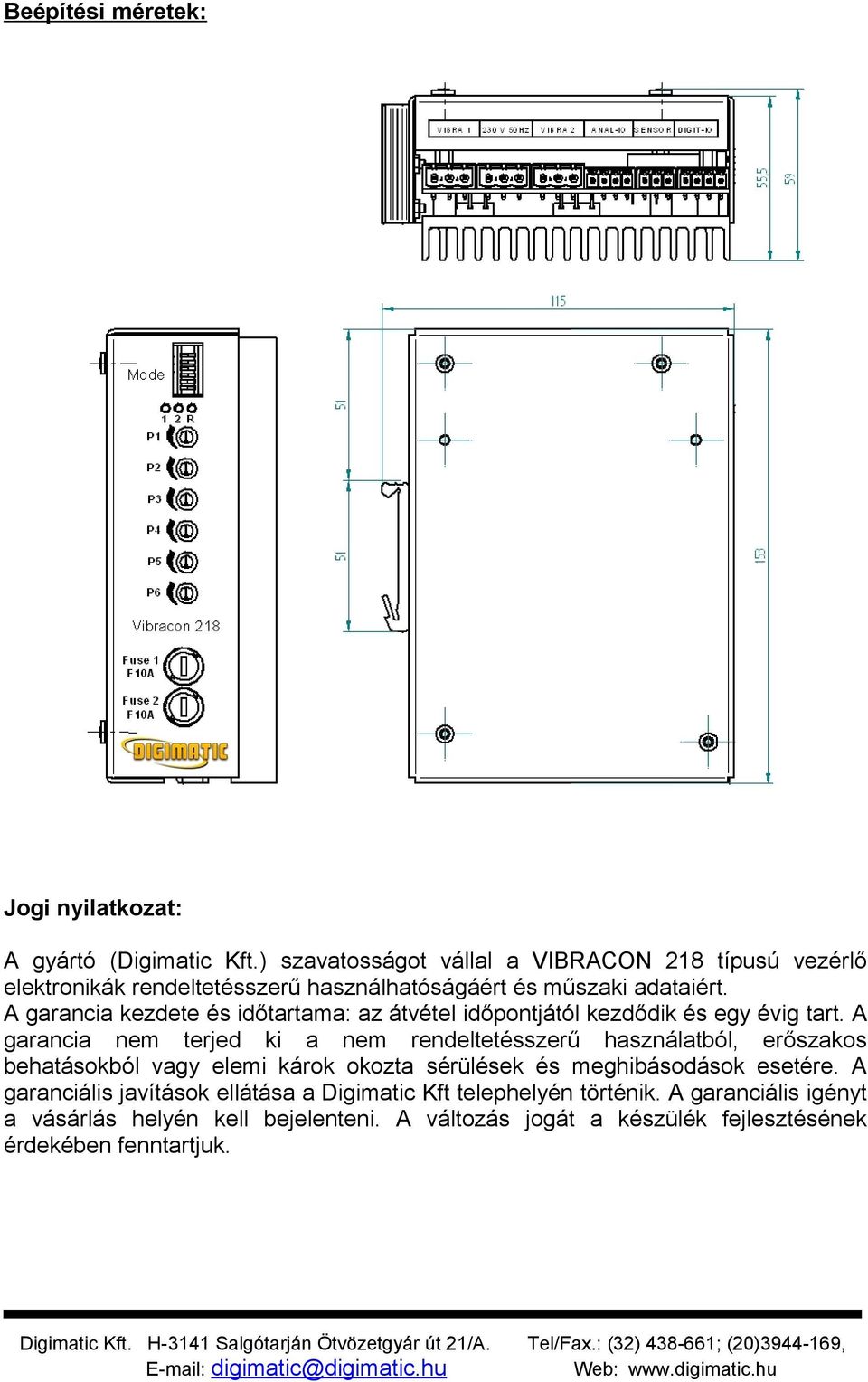

11 Beépítési méretek: Jogi nyilatkozat: A gyártó (Digimatic Kft.) szavatosságot vállal a VIBRAC 218 típusú vezérlő elektronikák rendeltetésszerű használhatóságáért és műszaki adataiért. A garancia kezdete és időtartama: az átvétel időpontjától kezdődik és egy évig tart. A garancia nem terjed ki a nem rendeltetésszerű használatból, erőszakos behatásokból vagy elemi károk okozta sérülések és meghibásodások esetére. A garanciális javítások ellátása a Digimatic Kft telephelyén történik. A garanciális igényt a vásárlás helyén kell bejelenteni. A változás jogát a készülék fejlesztésének érdekében fenntartjuk.

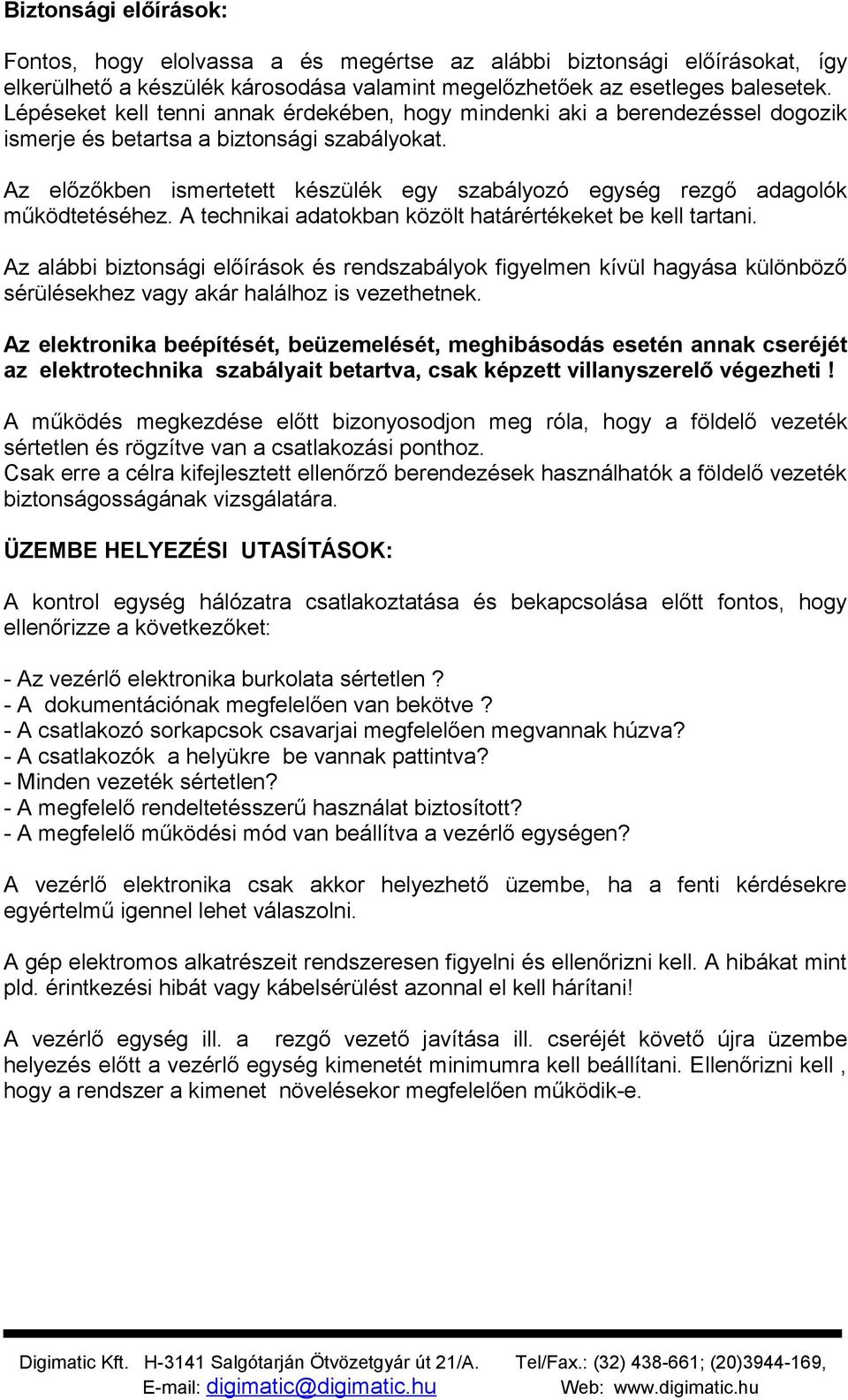

12 Biztonsági előírások: Fontos, hogy elolvassa a és megértse az alábbi biztonsági előírásokat, így elkerülhető a készülék károsodása valamint megelőzhetőek az esetleges balesetek. Lépéseket kell tenni annak érdekében, hogy mindenki aki a berendezéssel dogozik ismerje és betartsa a biztonsági szabályokat. Az előzőkben ismertetett készülék egy szabályozó egység rezgő adagolók működtetéséhez. A technikai adatokban közölt határértékeket be kell tartani. Az alábbi biztonsági előírások és rendszabályok figyelmen kívül hagyása különböző sérülésekhez vagy akár halálhoz is vezethetnek. Az elektronika beépítését, beüzemelését, meghibásodás esetén annak cseréjét az elektrotechnika szabályait betartva, csak képzett villanyszerelő végezheti! A működés megkezdése előtt bizonyosodjon meg róla, hogy a földelő vezeték sértetlen és rögzítve van a csatlakozási ponthoz. Csak erre a célra kifejlesztett ellenőrző berendezések használhatók a földelő vezeték biztonságosságának vizsgálatára. ÜZEMBE HELYEZÉSI UTASÍTÁSOK: A kontrol egység hálózatra csatlakoztatása és bekapcsolása előtt fontos, hogy ellenőrizze a következőket: - Az vezérlő elektronika burkolata sértetlen? - A dokumentációnak megfelelően van bekötve? - A csatlakozó sorkapcsok csavarjai megfelelően megvannak húzva? - A csatlakozók a helyükre be vannak pattintva? - Minden vezeték sértetlen? - A megfelelő rendeltetésszerű használat biztosított? - A megfelelő működési mód van beállítva a vezérlő egységen? A vezérlő elektronika csak akkor helyezhető üzembe, ha a fenti kérdésekre egyértelmű igennel lehet válaszolni. A gép elektromos alkatrészeit rendszeresen figyelni és ellenőrizni kell. A hibákat mint pld. érintkezési hibát vagy kábelsérülést azonnal el kell hárítani! A vezérlő egység ill. a rezgő vezető javítása ill. cseréjét követő újra üzembe helyezés előtt a vezérlő egység kimenetét minimumra kell beállítani. Ellenőrizni kell, hogy a rendszer a kimenet növelésekor megfelelően működik-e.
