1 Galvanikus leválasztó / tápegység Kezelési útmutató

2 Tartalomjegyzék 1. Kezelési útmutató Rendeltetése Célcsoport Az alkalmazott szimbólumok Biztonsági útmutató Felhatalmazott személy Megfelelő használat Figyelmeztetés a nem megfelelő használat esetére Általános biztonsági előírások CE megfelelőség Környezetvédelmi utasítások A készülék leírása Szállítási terjedelem Típus jelölés Működési elv Beállítás Indikátor Tárolás és szállítás Felszerelés Általános utasítások A készülék főbb méretei Felszerelés Csatlakoztatás A csatlakoztatás előkészítése Csatlakoztatás a távadóhoz (feszültségbemenet) Csatlakoztatás távadóhoz (árambemenet) Csatlakoztatás a jelfeldolgozóhoz Csatlakoztatás a tápellátáshoz A készülék tápfeszültségre kapcsolása V3

3 6. Hibakeresés, javítás Hibakeresés Javítás Leszerelés Leszerelési eljárás Ártalmatlanítás Függelék Műszaki adatok Alkalmazási példa V3 3

4 1. Kezelési útmutató 1.1. Rendeltetése A kezelési útmutató tartalmazza mindazokat az információkat, amelyek a DT1100 xx xx készülékek üzembe helyezéséhez és biztonságos üzemeltetéséhez szükségesek Célcsoport A kezelési útmutató szakképzett felhasználó számára készült. Az útmutatóban leírtakat csak szakképzett személy végezheti el Az alkalmazott szimbólumok Információ, tipp, megjegyzés Ez a szimbólum hasznos információkat jelöl. Figyelmeztetés, veszély Ez a szimbólum olyan veszélyhelyzetre hívja fel a felhasználó figyelmét, amelynek figyelmen kívül hagyása sérülést okozhat a kezelőben és/vagy károsodást okozhat a készülékben vagy annak környezetében. 1 Lista Ez a szimbólum olyan felsorolást jelöl, amelynek elemei nem egymásból következő sorrendben követik egymást. Művelet Ez a szimbólum egyszeri műveletet jelöl. Sorrend Az elől szereplő szám egy eljárás lépéseinek sorrendjét jelöli V3

5 2. Biztonsági útmutató 2.1. Felhatalmazott személy A használati útmutatóban leírt tevékenységet csak szakképzett és felhatalmazott szakember végezheti. Biztonsági és garanciális okokból, a készülék belső részeit érintő beavatkozást csak a DATCON szakemberei végezhetnek Megfelelő használat A DT1100 xx xx Galvanikus leválasztó / tápegység alkalmazási területéről részletes információ 3. A készülék leírása fejezetben található Figyelmeztetés a nem megfelelő használat esetére Nem megfelelő vagy helytelen használat, alkalmazástól függően zavart okozhat a készülékben, illetve a készülékhez kapcsolódó egyéb készülékekben, rendszerekben Általános biztonsági előírások A DT1100 xx xx típusok precíz elektronikus készülékek, melyek használata megköveteli az általános szabályozások és ajánlások betartását. A felhasználónak a telepítésnél figyelemmel kell lenni a kezelési útmutatóban leírt biztonsági előírásokra, valamint az adott ország speciális biztonsági előírásaira és baleset-megelőzési szabályaira CE megfelelőség A DT1100 xx xx megfelel az alábbi szabvány követelményeinek: MSZ EN :2007 (EMC), EN :2001 (biztonság.) 2.6. Környezetvédelmi utasítások Környezetünk megóvása egyike a legfontosabb kötelezettségünknek. Kérjük, legyen figyelemmel az alábbi fejezetekben leírtakra: 3.6. Tárolás és szállítás fejezet Ártalmatlanítás fejezet V3 5

6 3. A készülék leírása A szállítás tárgya 3.1. Szállítási terjedelem Az alábbiak képezik a szállítás tárgyát: DT1100 xx xx dokumentáció: jelen kezelési útmutató Minőségi bizonyítvány 3.2. Típus jelölés Alkalmazási terület 3.3. Működési elv A DT1100 xx xx Galvanikus leválasztó / tápegység a távadók és a jelfeldolgozó egységek közötti galvanikus elválasztást és jelátalakítást biztosítja. A DT1100 xx xx készülékek három utas leválasztók, azaz a bemenet, a kimenet és a tápellátás egymástól galvanikusan független. A készülék a bemenetén 20 VDC tápfeszültséget biztosít, a 4 20 ma-es passzív távadók tápellátására V3

7 Működési elv Tápellátás A galvanikus leválasztó bemenetére kapcsolt áram vagy feszültség jel, A/D átalakítás után a készülék mikrokontrollerébe kerül. A mikrokontroller elvégzi a szükséges jelfeldolgozást és a feldolgozott jellel arányos impulzus szélesség modulált (PWM) jelet állít elő. A PWM jel, optocsatolóval történő elválasztás után kerül a kimeneti fokozatba, ahol az aluláteresztő szűrőn átjutva, analóg jellé alakul. Ez a jel vezérli a kimeneti áram- vagy feszültség generátort. Frekvencia kimenetű leválasztók esetén a mikrokontroller a feldolgozott jellel arányos frekvenciájú jelet (0,2 1 khz) állít elő, amely az optocsatolóval történő elválasztás után vezérli a kimeneti félvezető kapcsolót. A készülék kétféle tápellátású változatban rendelhető: DT1100 xx xx: VDC / VAC DT1100 xx xx PS: V AC/DC A teljesítményfelvétel 1,8 W. Hálózati tápellátásnál, egy periódus kimaradása esetén is zavartalanul működik a készülék. Telepítési túláramvédelem: 4 A (B). Lásd: 8.1. Műszaki adatok fejezet 3.4. Beállítás A DT1100 xx xx nem igényel beállítást. A tápfeszültség csatlakoztatása után a készülék működésre kész V3 7

8 3.5. Indikátor Az alábbi ábra mutatja a készülék előlapját az indikátorral. 1. power zöld indikátor, jelzi, hogy a készülék bekapcsolt állapotban van Tárolás és szállítás A készülék a 8.1. Műszaki adatok fejezetben, a Környezeti feltételek címszó alatt megadott körülmények között szállítható és tárolható. A készüléket a szállítás során fellépő átlagos terhelés hatásaival szemben, gyári átvétel esetén, légpárnás fóliatasak-, helyszínre szállítás esetén, légpárnás fóliatasak és hullámkarton doboz védi. A hullámkarton doboz környezetbarát, újrahasznosítható papírból készül V3

9 4. Felszerelés 4.1. Általános utasítások A készüléket megfelelő IP védettséget biztosító műszerszekrénybe kell telepíteni, ahol a működési feltételek megfelelnek 8.1. Műszaki adatok, Környezeti feltételek címszó alatt leírtakkal. Felszerelési helyzet A készülék sorkapocsdoboz kivitelű, TS-35-ös szerelősínre pattintható. A javasolt telepítési helyzet függőleges (vízszintes sín). Vízszintes telepítési helyzet (függőleges sín) több készülék közvetlenül egymás mellé telepítése esetén a készülék túlmelegedését okozhatja! 4.2. A készülék főbb méretei V3 9

10 Felszerelés a sínre 4.3. Felszerelés Az alábbi ábra mutatja a készülék felszerelését (felszerelés a sínre): A felszereléshez nem szükséges szerszám. 1. Az ábrán látható pozícióban helyezze a készülék rögzítő hornyát a sín felső élére (ábra 1. lépés). 2. Nyomja a készülék alsó részét a sín alsó éle felé, amíg egy kattanó hangot hall (ábra 2. lépés). 3. A készülék-ház enyhe mozgatásával ellenőrizze, hogy megfelelő-e a rögzítés V3

11 5. Csatlakoztatás 5.1. A csatlakoztatás előkészítése Kérjük, mindig legyen figyelemmel az alábbi biztonsági előírásokra: A telepítést csak szakképzett személy végezheti A csatlakoztatást feszültségmentes állapotban végezze Vegye figyelembe a telepítési túláramvédelemre vonatkozó előírást Csak megfelelő méretű csavarhúzót használjon Csatlakozó kábel kiválasztása Csatlakozó kábel előkészítése Legyen figyelemmel a csatlakozó vezeték megfelelőségére (vezeték keresztmetszet, szigetelés, árnyékolás, stb.). Általában megfelel az árnyékolás nélküli, kéteres vezeték. Abban az esetben azonban, ha a környezetben különösen nagy villamos zavarokat keltő berendezés üzemel (pl. frekvenciaváltós hajtás, amelynek zavarkibocsátása várhatóan meghaladja a vonatkozó EMC szabvány ipari környezetre vonatkozó előírásait), akkor javasolt az árnyékolt kábel használata. A készülék sorkapcsaiba 0,25 1,5 mm 2 keresztmetszetű vezeték köthető. Használhat tömör vagy sodrott vezetéket. Készítse elő a vezetéket a bekötéshez: távolítsa el a vezeték-szigetelést kb. 8 mm hosszan. Sodrott vezeték esetén alkalmazzon érvéghüvelyt. Az alábbi ábra mutatja az árnyékolt kábel előkészítését: Árnyékolás és földelés Az árnyékolást csak az egyik oldalon, lehetőleg a leválasztó oldalon földelje. Fontos szabály még, hogy a mérőjel kábeleket, a vezérlő és erősáramú kábelektől elkülönítve vezessük V3 11

12 Bekötési rajz, csatlakoztatás a távadóhoz (feszültségbemenet) (lásd még Alkalmazási példa ) 5.2. Csatlakoztatás a távadóhoz (feszültségbemenet) Az alábbi ábra mutatja a készülék csatlakoztatását a távadóhoz: Ügyeljen a helyes polaritásra 1. Lazítsa meg a sorkapocs csavarjait. 2. Helyezze az előkészített kábelvégeket a nyitott sorkapcsokba a bekötési rajz szerint. 3. Csavarja be a sorkapocs csavarjait. 4. A vezetékek határozott meghúzásával ellenőrizze a rögzítések megfelelőségét V3

13 Bekötési *rajz, csatlakoztatás távadóhoz (árambemenet) (lásd még Alkalmazási példa ) 5.3. Csatlakoztatás távadóhoz (árambemenet) Az alábbi ábra mutatja a készülék csatlakoztatását a távadóhoz: Ügyeljen a helyes polaritásra 1. Lazítsa meg a sorkapocs csavarjait. 2. Helyezze az előkészített kábelvégeket a nyitott sorkapcsokba a bekötési rajz szerint. 3. Csavarja be a sorkapocs csavarjait. 4. A vezetékek határozott meghúzásával ellenőrizze a rögzítések megfelelőségét V3 13

14 Bekötési rajz, a jelfeldolgozó csatlakoztatása (lásd még Alkalmazási példa ) 5.4. Csatlakoztatás a jelfeldolgozóhoz Az alábbi ábra mutatja a készülék csatlakoztatását a jelfeldolgozóhoz: Ügyeljen a helyes polaritásra 1. Lazítsa meg a sorkapocs csavarjait. 2. Helyezze az előkészített kábelvégeket a nyitott sorkapcsokba a bekötési rajz szerint. 3. Csavarja be a sorkapocs csavarjait. 4. A vezetékek határozott meghúzásával ellenőrizze a rögzítések megfelelőségét. Csatlakoztatás ellenőrzése Ellenőrizze a bekötés megfelelőségét (megfelelően vannak-e bekötve a vezetékek, nem érnek-e össze a vezetékvégek egymással) V3

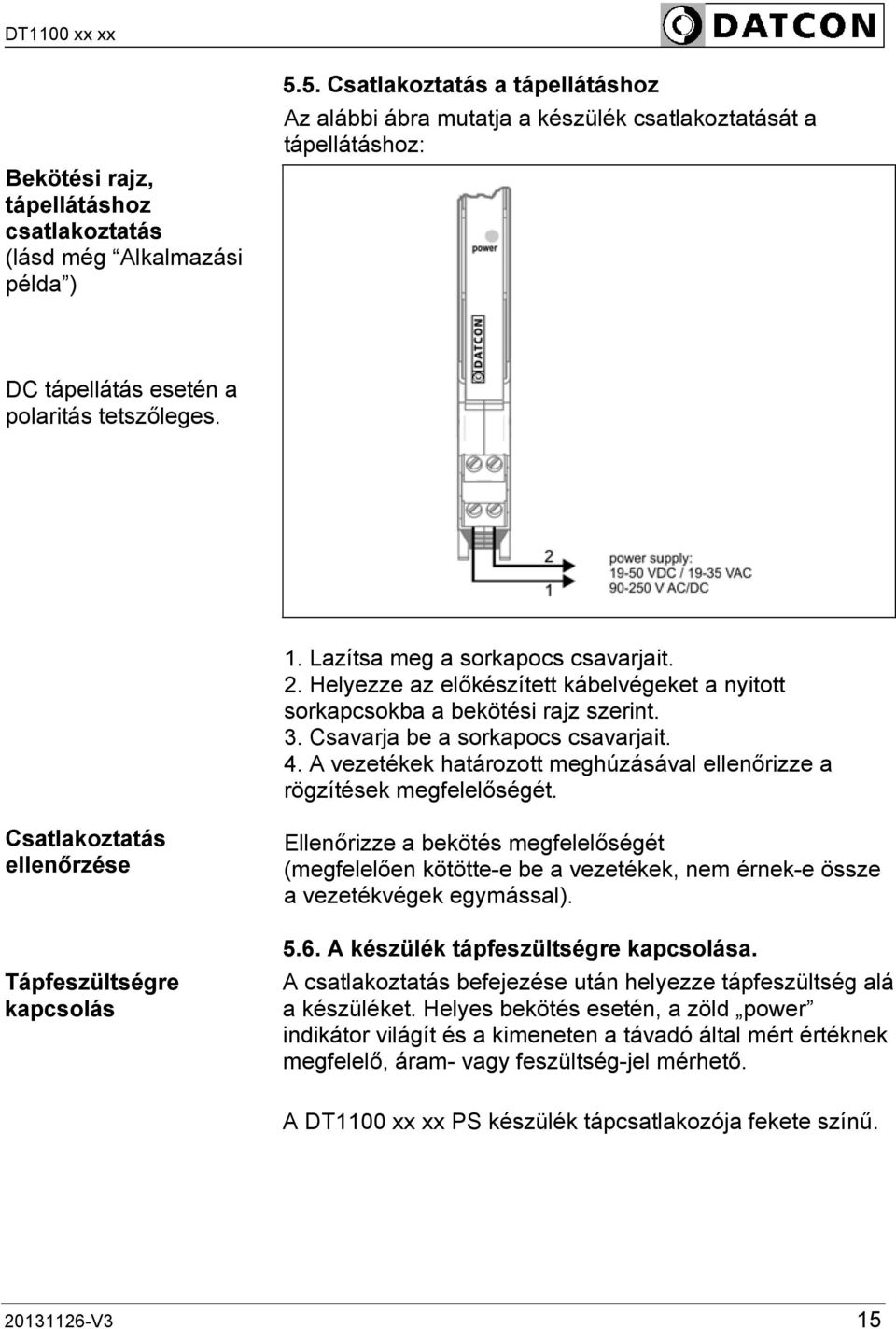

15 Bekötési rajz, tápellátáshoz csatlakoztatás (lásd még Alkalmazási példa ) 5.5. Csatlakoztatás a tápellátáshoz Az alábbi ábra mutatja a készülék csatlakoztatását a tápellátáshoz: DC tápellátás esetén a polaritás tetszőleges. 1. Lazítsa meg a sorkapocs csavarjait. 2. Helyezze az előkészített kábelvégeket a nyitott sorkapcsokba a bekötési rajz szerint. 3. Csavarja be a sorkapocs csavarjait. 4. A vezetékek határozott meghúzásával ellenőrizze a rögzítések megfelelőségét. Csatlakoztatás ellenőrzése Tápfeszültségre kapcsolás Ellenőrizze a bekötés megfelelőségét (megfelelően kötötte-e be a vezetékek, nem érnek-e össze a vezetékvégek egymással) A készülék tápfeszültségre kapcsolása. A csatlakoztatás befejezése után helyezze tápfeszültség alá a készüléket. Helyes bekötés esetén, a zöld power indikátor világít és a kimeneten a távadó által mért értéknek megfelelő, áram- vagy feszültség-jel mérhető. A DT1100 xx xx PS készülék tápcsatlakozója fekete színű V3 15

16 6. Hibakeresés, javítás 6.1. Hibakeresés A hibakeresést csak szakképzett és meghatalmazott szakember végezheti. A zöld indikátor nem világít ellenőrizze a tápfeszültséget. Ha a tápfeszültség megfelelő, akkor a készülék meghibásodott. Nincs kimeneti jel ellenőrizze a bemeneti jelet. Ha a bemeneti jel és a tápfeszültség megfelelő, akkor a készülék meghibásodott. Nincs bemeneti jel ellenőrizze a távadó tápfeszültségét és a távadót. Ha a távadó tápfeszültség megfelelő és a távadó jó, akkor a készülék meghibásodott. Ha a DT1100 xx xx hibásodott meg, keresse föl a gyártó szerviz részlegét Javítás A készülékben nincs olyan rész, melyet a felhasználó javíthat. A 2.1. pontban leírtak szerint: Biztonsági és garanciális okokból, a készülék belső részeit érintő beavatkozást csak a DATCON szakemberei végezhetnek V3

17 7. Leszerelés Leszerelés a sínről 7.1. Leszerelési eljárás Az alábbi ábra mutatja a készülék leszerelését (leszerelés a sínről): Kapcsolja ki a készülék tápellátását. A leszereléshez egy lapos végű csavarhúzó szükséges. Először lazítsa ki a sorkapcsok csavarjait és húzza ki a vezetékeket a sorkapcsokból. A készülék leszerelése: 1. Helyezze a csavarhúzót a rögzítő szerelvény nyílásába (ábra 1. lépés). 2. Emelje a csavarhúzó nyelét addig, ameddig elenged a rögzítő szerelvény (ábra 2. lépés). 3. Tartsa a csavarhúzót ebben a helyzetben és távolítsa a készülék alsó részét a síntől (ábra 3. lépés). 4. Emelje az egész készüléket fölfelé (ábra 4. lépés) (a csavarhúzót kiveheti a rögzítő szerelvény nyílásából), amíg a készülék teljesen szabaddá válik V3 17

18 7.2. Ártalmatlanítás A vonatkozó EU direktíva értelmében a gyártó vállalja az általa gyártott és megsemmisítésre szánt készülékek megsemmisítését. Kérjük, szállítsa a készülékeket, szennyeződésmentes állapotban telephelyünkre vagy egy újrahasznosító céghez V3

19 8. Függelék 8.1. Műszaki adatok Bemeneti jellemzők: Bemeneti jel: egyenáram vagy egyenfeszültség Tartományok: lásd az 6. oldali táblázatot Bemeneti ellenállás: Árambemenet: 33 ohm Feszültségbemenet: 1 Mohm Túlvezérelhetőség: 10 % Analóg kimenet jellemzői: Kimeneti jel: egyenáram vagy egyenfeszültség Tartományok: lásd az 6. oldali táblázatot Lezáró ellenállás (áramkimenet): 500 ohm (max.) Kimeneti ellenállás (feszültségkimenet): 0,1 ohm Terhelő ellenállás (feszültségkimenet): 500 ohm (min.) Kimeneti jel hibája: 0,1% (max.) Kimeneti jel hullámossága (450 Hz): 0,05% p-p Nemlinearitás: 0,01% (max.) Túlvezérelhetőség 10% Hőmérsékletfüggés: 50 ppm / C (tip.) Tápfeszültségfüggés: elhanyagolható Felfutási idő: 30 ms (10 90%) Beállási idő: 60 ms (90%) / 140 ms (99,9%) Frekvencia kimenet jellemzői: Kimeneti jel: Tartomány: Határadatok: Túláramvédelem: Maradékfeszültség: Távadó tápfeszültség: Feszültség Túláramvédelem: frekvencia, nyitott kollektoros tranzisztor Hz, felbontás: 0,1 Hz 30 V, 30 ma 100 ma, olvadóbiztosító <1,5 30 ma > 20 VDC (20 ma terhelésnél) 25 ma Tápellátás: Tápfeszültség: Teljesítmény felvétel: DT1100 xx xx: VDC / VAC DT1100 xx xx PS: V AC/DC DT1100 xx xx: 0,6 1,6 24 V DC/AC DT1100 xx xx PS: 0,8 1,8 230 V AC/DC V3 19

20 Galvanikus elválasztás: Üzemi elválasztási feszültség: Vizsgálati feszültség: 250 Veff (a bemenet, a kimenet és a tápfeszültség-kapcsok között) 2500 VDC (1 min.) (a bemenet és a kimenet valamint a bemenet és a tápfeszültség kapcsok között) Környezeti feltételek: Működési hőmérséklet-tartomány: 0 50 C Tárolási hőmérséklet-tartomány: C Relatív légnedvesség: 90% (max., nem lecsapódó) Telepítés helye: zárt tér Elektromágneses kompatibilitás (EMC): Zavarkibocsátás: MSZ EN :2007 szabványnak megfelelően Vezetett: MSZ EN 55011:2000 A osztályú berendezés határértékei Sugárzott: MSZ EN 55011:2000 A osztályú berendezés határértékei Zavartűrés: MSZ EN :2007 szabványnak megfelelően (2. Táblázat) Elektrosztatikus kisülés (ESD): 4 kv/8 kv érintkezési / levegő -B- kritérium Gyors tranziens (BURST): 2 kv/1 kv energiaellátás / jel -A- kritérium Lökőfeszültség (SURGE): 1 kv -B- kritérium Vezetett RF zavar: 3 Veff -A- kritérium Áthidalási idő: VAC -A- kritérium Általános adatok: Kivitel: TS-35 sínre pattintható sorkapocsdoboz, anyaga: poliamid PA6.6 Csatlakozás: csavarszorításos kötés Csatlakozó vezeték keresztmetszete: 1,5 mm 2 (max.) Méret: 12,5 x 108 x 114 mm (szélesség x magasság x mélység) Tömeg: 0,15 kg Védettség: IP 20 A gyártó egyes műszaki adatok változtatásának jogát fenntartja! V3

21 8.2. Alkalmazási példa V3 21

22 V3

23 V3 23

24
