DT9540 NI. Környezeti hőmérséklettávadó. Kezelési útmutató

Méret: px
Mutatás kezdődik a ... oldaltól:

Download "DT9540 NI. Környezeti hőmérséklettávadó. Kezelési útmutató"

Átírás

1 Környezeti hőmérséklettávadó Kezelési útmutató

2 Tartalomjegyzék 1. Kezelési útmutató Rendeltetése Célcsoport Az alkalmazott szimbólumok Biztonsági útmutató Felhatalmazott személy Megfelelő használat Figyelmeztetés a nem megfelelő használat esetére Általános biztonsági előírások CE megfelelőség Környezetvédelmi utasítások A készülék leírása Szállítási konfiguráció Működési elv Beállítás Tárolás és szállítás Felszerelés Általános utasítások A készülék főbb méretei Felszerelés Csatlakoztatás A csatlakoztatás előkészítése Csatlakoztatás a jelfeldolgozóhoz és a tápegységhez A készülék tápfeszültségre kapcsolása Hibakeresés, javítás Hibakeresés Javítás Leszerelés Leszerelési eljárás Ártalmatlanítás Függelék Műszaki adatok Alkalmazási példa V0

3 1. Kezelési útmutató 1.1. Rendeltetése A kezelési útmutató tartalmazza mindazokat az információkat, amelyek a DT9540 NI Környezeti hőmérséklettávadó üzembe helyezéséhez és biztonságos üzemeltetéséhez szükségesek Célcsoport A kezelési útmutató szakképzett felhasználó számára készült. Az útmutatóban leírtakat csak szakképzett személy végezheti el Az alkalmazott szimbólumok Információ, tipp, megjegyzés Ez a szimbólum hasznos információkat jelöl. Figyelmeztetés, veszély Ez a szimbólum olyan veszélyhelyzetre hívja fel a felhasználó figyelmét, amelynek figyelmen kívül hagyása sérülést okozhat a kezelőben és/vagy károsodást okozhat a készülékben. 1 Lista Ez a szimbólum olyan felsorolást jelöl, amelynek elemei nem egymásból következő sorrendben követik egymást. Művelet Ez a szimbólum egy egyszeri műveletet jelöl. Sorrend Az elől szereplő szám egy eljárás lépéseinek sorrendjét jelöli V0 3

4 2. Biztonsági útmutató 2.1. Felhatalmazott személy A használati útmutatóban leírt tevékenységet csak szakképzett és felhatalmazott szakember végezheti. Garanciális okokból, a készülék belső részeit érintő beavatkozást csak a DATCON szakemberei végezhetnek Megfelelő használat A DT9540 NI Környezeti hőmérséklettávadó alkalmazási területéről részletes információ, 3. A készülék leírása fejezetben található Figyelmeztetés a nem megfelelő használat esetére Nem megfelelő vagy helytelen használat, alkalmazástól függően zavart okozhat a készülékhez kapcsolódó egyéb készülékekben, rendszerekben Általános biztonsági előírások A DT9540 NI Környezeti hőmérséklettávadó egy precíz elektronikus készülék, melynek használata megköveteli az általános szabályozások és ajánlások betartását. A felhasználónak a telepítésnél figyelemmel kell lenni a kezelési útmutatóban leírtakra CE megfelelőség A DT9540 NI megfelel az alábbi szabványok követelményeinek: MSZ EN :2001 (biztonság) MSZ EN 61326:2004 (EMC) 2.6. Környezetvédelmi utasítások Környezetünk megóvása egyike a legfontosabb kötelezettségünknek. Kérjük, legyen figyelemmel az alábbi fejezetekben leírtakra: 3.4. Tárolás és szállítás fejezet Ártalmatlanítás fejezet V0

5 3. A készülék leírása A szállítás tárgya 3.1. Szállítási konfiguráció Az alábbiak képezik a szállítás tárgyát: DT9540 NI dokumentáció: jelen kezelési útmutató Minőségi bizonyítvány Alkalmazási terület Működési elv Tápellátás 3.2. Működési elv A DT9540 NI Környezeti hőmérséklettávadó, a környezeti hőmérséklet mérésére és analóg távadására szolgál. A készülék passzív kétvezetékes távadó, tápellátását a 4 20 ma-es hurokból nyeri. A beépített Pt100 mérőérzékelő 4 vezetékkel csatlakozik a távadó bemenetére. A mérőáram kb. 800 μa, így az érzékelő saját hőtermelése elhanyagolható. Szakadt vagy zárlatos mérőérzékelő esetén a kimeneti áram < 3,8 ma. Az ajánlott mérési tartományt a 8.1. Műszaki adatok fejezet tartalmazza, de azoktól eltérő mérési tartományok is rendelhetők. A távadó be- és kimenete galvanikusan nincs elválasztva. Lásd a 8.1. Műszaki adatok fejezetben. A készülék Pt100-as mérő-érzékelőre kb. 800 μa mérőáramot bocsát a PI+, PI- csatlakozópontokon keresztül. A mérőérzékelőn eső feszültség a Pt+, Ptcsatlakozópontokon-, a zavarszűrő- és védőáramkörökön keresztül kerül a távadó erősítő-, linearizáló- és illesztő fokozatára. A fokozat kimenete vezérli a mérési tartománynak megfelelően a kimenet 4 20 ma-es áramát. A távadó, a működéséhez szükséges táp- és referencia feszültségeket, a 4 20 ma-es áramhurokból állítja elő. A készülék VDC tápfeszültséggel működik, a maximális áramfelvétel 25 ma V0 5

6 3.3. Beállítás A DT9540 NI nem igényel beállítást. A tápfeszültség csatlakoztatása után, a készülék működésre kész Tárolás és szállítás A készülék a 8.1. Műszaki adatok fejezetben, a Környezeti feltételek címszó alatt megadott körülmények között szállítható és tárolható. A készüléket a szállítás során fellépő átlagos terhelés hatásaival szemben csomagolás védi. A hullámkarton doboz környezetbarát, újrahasznosítható papírból készült V0

7 4. Felszerelés 4.1. Általános utasítások A készüléket olyan helyre kell telepíteni, ahol a működési feltételek megegyeznek a 8.1. Műszaki adatok, Környezeti feltételek címszó alatt leírtakkal. Figyelem! A készüléket ne telepítse olyan helyre, ahol közvetlen napsugárzás érheti. Felszerelési helyzet A készülék falra szerelhető, IP 65 védettségű műszerdoboz kivitelű. A kábel bevezetésére tömszelence szolgál. Az ajánlott telepítési helyzet vízszintes (alábbi ábra szerint) A készülék főbb méretei Az alábbi ábra mutatja készülék főbb méreteit V0 7

8 Felszerelés a falra 4.3. Felszerelés Az alábbi ábra mutatja a készülékrögzítő furatok helyét. 1. Készítse el a felszerelendő helyre az ábra alapján a rögzítő furatokat. 2. Megfelelő kötőelemmel rögzítse a készüléket V0

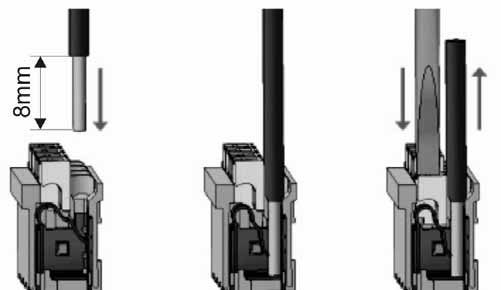

9 5. Csatlakoztatás 5.1. A csatlakoztatás előkészítése Kérjük, mindig legyen figyelemmel alábbi biztonsági előírásokra: A csatlakoztatást feszültségmentes állapotban végezze Vegye figyelembe a telepítési túláramvédelemre vonatkozó előírást Csak megfelelő méretű csavarhúzót használjon Csatlakozó kábel kiválasztása és előkészítése Legyen figyelemmel a csatlakozó vezeték megfelelőségére (vezeték keresztmetszet, szigetelés, árnyékolás, stb.). A hálózati tápellátás vezetéke min. 1 mm legyen. Használhat merev vagy flexibilis vezetéket. Flexibilis vezeték esetén alkalmazzon érvéghüvelyt. Távolítsa el kb. 8 mm hosszan a kábel szigetelését. Flexibilis vezeték esetén alkalmazzon érvéghüvelyt. Az alább ábra mutatja a vezeték betételét és kivételét a rugós rögzítésű sorkapocsba. A vezeték betolásához és az eltávolításhoz nem szükséges nagy erőhatás. A kioldó gomb könnyedén lenyomható. Ne alkalmazzon a szükségesnél nagyobb erőkifejtést, mert azzal a sorkapocs vagy a készülékház sérülését okozhatja! 1. Dugja be az előkészített kábelvéget a bekötési ábra szerinti sorkapocsba. A vezeték bedugásával létrejön az önzáró csatlakozás. 2. A vezetékek határozott meghúzásával ellenőrizze a rögzítések megfelelőségét. (3. A kábel kiszerelésénél csavarhúzóval nyomja le a fehér kioldó gombot és húzza ki a vezetékvéget.) V0 9

10 Bekötési rajz, jelfeldolgozó és tápegység csatlakoztatás (lásd még Alkalmazási példa ) Ügyeljen a helyes polaritásra 5.2. Csatlakoztatás a jelfeldolgozóhoz és a tápegységhez Az alábbi ábra mutatja a készülék csatlakoztatását a jelfeldolgozóhoz és a tápegységhez: 1. Dugja be az előkészített kábelvéget a bekötési ábra szerinti sorkapocsba. A vezeték bedugásával létrejön az önzáró csatlakozás. 2. A vezetékek határozott meghúzásával ellenőrizze a rögzítések megfelelőségét. Tápfeszültségre kapcsolás 5.3. A készülék tápfeszültségre kapcsolása. A csatlakoztatás befejezése után helyezze tápfeszültség alá a készüléket. Helyes bekötés esetén, a kimeneten a Pt100 mérőérzékelő által érzékelt hőmérséklettel arányos, áramjel mérhető V0

11 6. Hibakeresés, javítás 6.1. Hibakeresés A hibakeresést csak szakképzett és meghatalmazott szakember végezheti. A készülék kimenetén nem folyik áram ellenőrizze a tápfeszültséget. Ha a tápfeszültség megfelelő, akkor a készülék meghibásodott. A kimeneti áram < 3,8 ma, akkor a készülék meghibásodott. A készülék meghibásodása esetén, keresse fel a gyártó szerviz részlegét Javítás A készülékben nincs olyan rész, melyet a felhasználó javíthat. A 2.1. pontban leírtak szerint: Biztonsági és garanciális okokból, a készülék belső részeit érintő beavatkozást csak a DATCON szakemberei végezhetnek. 7. Leszerelés 7.1. Leszerelési eljárás Kapcsolja ki a készülék tápellátását. A leszereléshez egy lapos végű csavarhúzó szükséges. 1. Távolítsa el a készülékház fedelét. 2. Az áramhurok kábel kiszerelésénél csavarhúzóval nyomja le a fehér kioldó gombot és húzza ki a vezetékvéget. 3. Távolítsa el a készülékházat rögzítő csavarokat. 4. Emelje le az egész készüléket Ártalmatlanítás A vonatkozó EU direktíva értelmében a gyártó vállalja az általa gyártott és megsemmisítésre szánt készülékek megsemmisítését. Kérjük, szállítsa a készülékeket, szennyeződésmentes állapotban telephelyünkre vagy egy újrahasznosító céghez V0 11

12 8. Függelék 8.1. Műszaki adatok Bemeneti jellemzők: Bemeneti jel: Pt100 mérőérzékelő ellenállása Mérési tartomány*: 0 50 C Mérőérzékelő bekötése: Négy vezetékes Mérőáram: 800 μa (100 ohm érzékelő ellenállásnál) Érzékelőre jutó teljesítmény: 0,25 mw (max.) Érzékelő szakadás / zárlat jelzés: Iki < 3,8 ma * A fentitől eltérő mérési tartomány is rendelhető. Kimeneti jellemzők: Kimeneti jel: Túlvezérelhetőség: Pontosság: Linearizálási hiba: Tápfeszültségfüggés: Tápfeszültség: Környezeti feltételek: Működési hőmérséklet-tartomány: Relatív légnedvesség: Telepítés helye: 4 20 ma >22 ma < 0,2 C + 10 μa (Tk: 23 C ±2 C) < 0,6 C + 50 μa (Tk: 0 C +60 C) 0,1 % ( C) elhanyagolható VDC 0 60 C (kérésre C) 90 % (max., nem lecsapódó) terep Elektromágneses kompatibilitás (EMC): MSZ EN 61326:2004 szerint Zavartűrés: Zavarkibocsátás: -B- kritérium -A- osztály Általános adatok: Kivitel: polikarbonát doboz Csatlakozás: rugós önzáró csatlakozó Csatlakozó vezeték keresztmetszete: 0,25 1,5 mm 2 (max.) Méret: 115 x 65 x 42 mm (szélesség x magasság x mélység) Tömeg: 0,30 kg Védettség: IP 65 A gyártó egyes műszaki adatok változtatásának jogát fenntartja V0

13 8.2. Alkalmazási példa V0 13

14 V0

15 V0 15

16
