PV GUARD Használati - kezelési útmutató PV-DC-AM-01 típusú készülékhez

Méret: px
Mutatás kezdődik a ... oldaltól:

Download "PV GUARD Használati - kezelési útmutató PV-DC-AM-01 típusú készülékhez"

Átírás

1 P P P enta P ort Mérnöki, Elektronikai és Kereskedelmi Korlátolt Felelősségű Társaság 2440 Százhalombatta, Asztalos u. 5. Tel./Fax.: PV GUARD Használati - kezelési útmutató PV-DC-AM-01 típusú készülékhez 1. oldal, összesen: 7

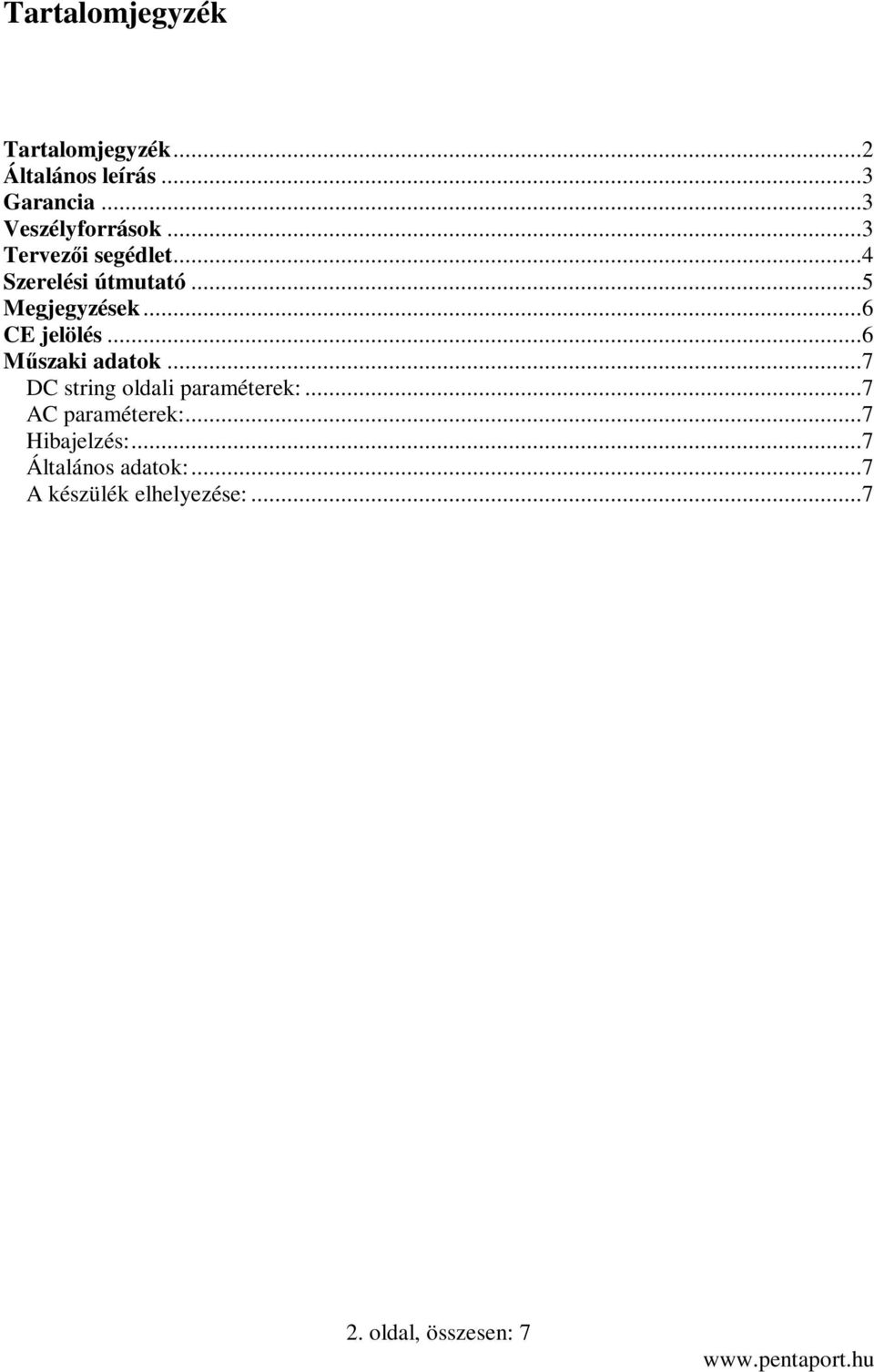

2 Tartalomjegyzék Tartalomjegyzék...2 Általános leírás...3 Garancia...3 Veszélyforrások...3 Tervezői segédlet...4 Szerelési útmutató...5 Megjegyzések...6 CE jelölés...6 Műszaki adatok...7 DC string oldali paraméterek:...7 AC paraméterek:...7 Hibajelzés:...7 Általános adatok:...7 A készülék elhelyezése: oldal, összesen: 7

3 Általános leírás A PV GUARD készülék egy a napelemes rendszerek DC oldali (PV panel) rövidzár és szakadás vizsgálatára kifejlesztett berendezés. A bekövetkezett szakadás vagy rövidzár esetén a készülék hibajelzést ad a védelmi (felügyeleti) rendszer felé. A működtető feszültségek megfelelőségéről, és az esetlegesen fennálló DC oldali hibákról a készüléken elhelyezett LED-ek tájékoztatnak. Normál működés közben a PWR1 és PWR2 LED-ek zölden világítanak. Ha a készülék szakadást, vagy rövidzárat érzékel a DC oldali bemeneteinek bármelyikén, akkor a piros Alarm LED is világít és működteti a védelmi (felügyeleti) rendszer felé történő jelzésére szolgáló relé kontaktusát. Garancia A PentaPort Kft. a termékre egy év garanciát nyújt. A készülék garanciája csak a kezelési útmutatóban írtak betartása esetén érvényes. Saját javítási kísérlet a garanciát érvényteleníti. Veszélyforrások Mielőtt használná az eszközt kérjük, hogy olvassa el figyelmesen a kezelési útmutatót. A PV GUARD készülék használati utasításának betartásával a balesetek megelőzhetők. Ügyeljen a következőkre: - A PV GUARD készüléket csak a kezelési útmutató szerint használja. - Nagyon fontos a csatlakozási pontok helyes kiválasztása. - Ügyeljen a műszaki adatoknál leírt maximálisan megengedett feszültség és áram szintek betartására. Az általános munkavédelmi előírásokat minden esetben be kell tartani. 3. oldal, összesen: 7

4 Tervezői segédlet Az alábbi ábra a PV GUARD készülék napelemes rendszerben való elhelyezésének a lehetőségét mutatja be. 4. oldal, összesen: 7

5 Szerelési útmutató Az alábbi kép (1. ábra) a PV GUARD készülék csatlakozási, beállítási és visszajelző pontjait mutatja be. 1. ábra 1. String1 DC- csatlakozás * 2. String1 DC+ csatlakozás * 3. SW21 kapcsoló: String2 figyelése bekapcsolva ON, kikapcsolva OFF 4. String2 DC- csatlakozás * 5. String2 DC+ csatlakozás * 6. A készülék működéséhez szükséges 230VAC betáplálás 7. Belső táp1 rendben, zöld LED 8. Belső táp2 rendben, zöld LED 9. Aktuálisan fennálló DC oldali hiba, piros LED 10. Felügyeleti rendszerhez való csatlakozás, applikáció függvényében alaphelyzetben zárt, vagy nyitott kontaktussal * Figyeljen a napelem panelek és az inverter megfelelő helyre történő csatlakoztatására, a panelek, az inverter vagy a védelmi modul meghibásodásának elkerülése érdekében! 5. oldal, összesen: 7

6 A készülék működéséhez 230 VAC tápellátásra van szükség, amit a készülék L és N pontjaira kell bekötni. A PV paneleket a jelzett PV+ és PV- pontokra kell bekötni, míg az invertert az Inverter+ és Inverter- pontokra. Vigyázzon, hogy a String1 és String2 oldal vezeték/kábel kötési pontjait ne keverje. A védelmi (felügyeleti) rendszerhez való csatlakozáshoz rendelkezésre áll egy alaphelyzetben nyitott vagy zárt kontaktus, aminek a kötési pontját a megvalósítani kívánt rendszer függvényében kell kiválasztani. A 2-es string csatlakozási pontjai mellett elhelyezett SW21 jelű kapcsolóval lehet beállítni, hogy az aktuális applikációhoz használni akarja-e a 2. string figyelését. Alaphelyzetben mindkét string engedélyezett. Ha csak egy stringet szeretne rákötni a készülékre, akkor mindenképpen a String1 csatlakozási felületet használja és kapcsolja át az SW21-et OFF állásba, hogy a 2-es string figyelése inaktív legyen. Az elektromos vezetékek csatlakoztatásakor kellő figyelemmel kell eljárni, különös tekintettel a polaritásokra, hogy elkerülje a védelmi modul, az inverter és a napelem modulok károsodását. A PV GUARD berendezés előtt tilos a stringek közösítése, párhuzamosítása! Megjegyzések Folyamatosan dolgozunk termékeink továbbfejlesztésén. Ezért fenntartjuk a jogot, hogy előzetes értesítés nélkül változtatásokat, javításokat végezzünk a leírt terméken. CE jelölés Jelen leírásban ismertetett berendezés megfelel a 2006/95/EK direktíva szerinti előírásoknak. 6. oldal, összesen: 7

7 Műszaki adatok DC paraméterek: - Max. DC áram: 10 A / string - Max. DC feszültség: 1000VDC / string AC paraméterek: - AC tápfeszültség: VAC - Max. AC áram: 100mA Hibajelzés: - Feszültségmentes kontaktus (terhelhetőség: 125VAC; 0,5A) Általános adatok: - Külső méretek: 162*90*61mm (szé*ma*mé) - Működési hőmérséklet tartomány: -25 C C - Rögzítés: Kalapsínre (35mm DIN) - IP védelmi osztály: IP 20 - Csatlakozó vezetékek keresztmetszete: 0,5 mm 2-4 mm 2 A készülék elhelyezése: - Szellőző nyílással rendelkező doboz, szekrény, lehetőség szerint szabotázsvédelemmel ellátva. - Jól szellőző környezet. 7. oldal, összesen: 7
