PV GUARD P P. Használati - kezelési útmutató. PV-DC-AM és PV-DC-AM ext. típusú készülékekhez

Méret: px
Mutatás kezdődik a ... oldaltól:

Download "PV GUARD P P. Használati - kezelési útmutató. PV-DC-AM-02-04 és PV-DC-AM-02-04-ext. típusú készülékekhez"

Átírás

1 P P P enta P ort Mérnöki, Elektronikai és Kereskedelmi Korlátolt Felelősségű Társaság 2440 Százhalombatta, Asztalos u. 5. Tel./Fax.: PV GUARD Használati - kezelési útmutató PV-DC-AM és PV-DC-AM ext típusú készülékekhez 1. oldal, összesen: 11

2 Tartalomjegyzék Tartalomjegyzék...2 Általános leírás...3 Jótállás...3 Veszélyforrások...4 Tervezői segédlet...5 Megjegyzés...10 CE jelölés...10 Műszaki adatok...11 DC paraméterek:...11 AC paraméterek:...11 Hibajelzés:...11 Általános adatok:...11 A készülék elhelyezése: oldal, összesen: 11

3 Általános leírás A PV GUARD készülék a napelemes rendszerek elektronikus vagyonvédelmét megvalósító berendezés, mely megbízható jelzést szolgáltat a napelem-füzérek kábelezésének megbontásakor, vagy rövidre zárásakor. A PV-DC-AM típusjelű berendezés készülékház nélküli kivitelben készül, melyet 1-4 napelem-füzér elektronikus vagyonvédelméhez ajánljuk. Ez 4 napelem-füzér védelmére alkalmas, PV-DC-AM ext típusjelű, megegyező kivitelű bővítő egységekkel bővíthető. A berendezés nem ad hibás jelzéseket, a normál napi-, éves besugárzás-, megvilágítás változási körülmények között; nem zavarja a napelemes rendszer egyéb berendezéseinek -tűzvédelmi kapcsoló, túlfeszültség levezető, inverterműködését és az energiatermelés folyamatosságát; nem igényli extra kábelezés és mechanikai alkatrészek beépítését; közvetlenül csatlakoztatható helyi-, vagy távfelügyeleti rendszerekhez; egyszerűen, extra szakértelmet nem igénylő módon, a napelemes rendszereket telepítő szakemberek által beépíthető, üzembe helyezhető; már meglévő napelemes rendszereknél utólag is egyszerűen beépíthető; műszaki megoldásánál fogva, alkalmas kis-, közepes- és nagy napelemes rendszerek napelem-füzéreinek védelmére. A berendezés működtető feszültségeinek megfelelőségéről, és a rosszindulatú beavatkozásról a készüléken elhelyezett LED-ek tájékoztatnak. Normál működés közben a PWR1 és PWR2 LED-ek zölden világítanak. Ha a készülék szakadást, vagy rövidzárat érzékel a napelem-füzér oldali bemeneteinek bármelyikén, akkor a piros Alarm LED világít és működteti a helyi-, vagy távfelügyeleti rendszer felé történő jelzésére szolgáló relé kimenet kontaktusát. Jótállás A PentaPort Kft. a termékre 1 év jótállást nyújt. A készülék jótállása csak a használati - kezelési útmutatóban írtak betartása esetén érvényes. Saját javítási kísérlet a jótállást érvényteleníti. 3. oldal, összesen: 11

4 Veszélyforrások Mielőtt használná az eszközt kérjük, olvassa el figyelmesen a használati - kezelési útmutatót. A PV GUARD készülék használati - kezelési útmutatójában leírtak betartásával a balesetek megelőzhetők. FONTOS: - A PV GUARD készüléket csak a használati - kezelési útmutató szerint szabad használni. - Nagyon fontos a csatlakozási pontok helyes kiválasztása. - Ügyelni kell a műszaki adatoknál leírt maximálisan megengedett feszültség szintek és áram értékek betartására. - A készülék tetején elhelyezett hűtőfelület a Nap besugárzási viszonyoktól, a berendezésen átfolyó áramtól függően felmelegszik. - Az olvadó biztosítékok cseréje csak teljes feszültségmentesítés után végezhető! Az általános munkavédelmi előírásokat minden esetben be kell tartani. 4. oldal, összesen: 11

5 Tervezői segédlet Az alábbi sematikus ábra a PV GUARD készülék napelemes rendszerben való elhelyezését mutatja. FONTOS: - A PV GUARD készülék a napelem-füzérek negatív pontjait közösíti. - A PV-DC-AM modul és a PV-DC-AM ext bővítő modulok a rajtuk található PVGSB busz-rendszerű csatlakozósávok segítségével köthetők egy rendszerbe. (PVGSB: a fenti sematikus ábrán a barna és narancs jelfolyamok.) - A PV GUARD berendezés előtt TILOS a napelem-füzérek közösítése, párhuzamosítása! Amennyiben a megvalósított napelemes rendszer a napelem-füzérek közösítését, párhuzamosítását igényli, akkor azt a PV GUARD berendezés és az inverter(ek) között kell elvégezni. - A PV GUARD készülékek általános adatai, villamos paraméterei és a berendezések elhelyezésére vonatkozó részletes adatok jelen dokumentáció utolsó fejezetében találhatók. 5. oldal, összesen: 11

6 Rendszerrajz segédlet A PV-DC-AM és PV-DC-AM ext modulok AutoCad rajzai.dwg formátumban a termék honlapjáról letölthetők. (/pvguard) 6. oldal, összesen: 11

7 Szerelési útmutató FONTOS: - A PV GUARD készülék a napelem-füzérek negatív ágait közösíti! - A PV GUARD készülék ki-, bekötését csak teljes feszültségmentesítés után szabad elvégezni! Le kell kapcsolni mind a működtető 230 VAC feszültséget, mind a napelem-füzéreket! - A villamos szerelést; ki-, bekötést csak megfelelő szigetelésű szerszámmal szabad végezni! A PV GUARD készülék tetején elhelyezett hűtőfelület a napelem-füzérek negatív pontjával megegyező feszültségpotenciálon van! - A PV GUARD készüléken található potenciométereket nem szabad elállítani, mert az a berendezés hibás működését idézheti elő! A PV GUARD készülék csatlakozási, és visszajelző pontjai VAC / 260 ma működtető tápfeszültség 2. Tápfeszültség olvadó biztosító 1 A / 250 V 3. Belső tápfeszültség-1 rendben, PWR1 zöld LED 4. Belső tápfeszültség-2 rendben, PWR2 zöld LED 5. Rosszindulatú beavatkozás jelző, Alarm piros LED 6. Rosszindulatú beavatkozás hibajel kontaktus (NC) hibajelzésnél zárt 7. Rosszindulatú beavatkozás hibajel kontaktus közös pont (C) 8. Rosszindulatú beavatkozás hibajel kontaktus (NO) hibajelzésnél nyitott 9. Rosszindulatú beavatkozás hibajel kontaktus közös pont (C) Napelem-füzér negatív ág csatlakozó, PV1- (*) Napelem-füzér pozitív ág csatlakozó, PV1+ (*) Napelem-füzér figyelő csatorna aktív (On), inaktív (Off), SW Napelem-füzér figyelő csatorna olvadó biztosító 125 ma / 250 V Napelem-füzér inverter oldali negatív ág csatlakozó, I1- (*) Napelem-füzér inverter oldali pozitív ág csatlakozó, I1+ (*) Napelem-füzér negatív ág csatlakozó, PV2- (*) Napelem-füzér pozitív ág csatlakozó, PV2+ (*) Napelem-füzér figyelő csatorna aktív (On), inaktív (Off), SW Napelem-füzér figyelő csatorna olvadó biztosító 125 ma / 250 V Napelem-füzér inverter oldali negatív ág csatlakozó, I2- (*) Napelem-füzér inverter oldali pozitív ág csatlakozó, I2+ (*) Napelem-füzér negatív ág csatlakozó, PV3- (*) Napelem-füzér pozitív ág csatlakozó, PV3+ (*) Napelem-füzér figyelő csatorna aktív (On), inaktív (Off), SW Napelem-füzér figyelő csatorna olvadó biztosító 125 ma / 250 V Napelem-füzér inverter oldali negatív ág csatlakozó, I3- (*) Napelem-füzér inverter oldali pozitív ág csatlakozó, I3+ (*) 7. oldal, összesen: 11

8 Napelem-füzér negatív ág csatlakozó, PV4- (*) Napelem-füzér pozitív ág csatlakozó, PV4+ (*) Napelem-füzér figyelő csatorna aktív (On), inaktív (Off), SW Napelem-füzér figyelő csatorna olvadó biztosító 125 ma / 250 V Napelem-füzér inverter oldali negatív ág csatlakozó, I4- (*) Napelem-füzér inverter oldali pozitív ág csatlakozó, I4+ (*) 34. Sorkapocs sáv a PV-DC-AM ext bővítő modul(ok) csatlakoztatásához, PVGSB 35. Sorkapocs sáv a PV-DC-AM modulhoz való csatlakozáshoz, PVGSB * (Az elektromos vezetékek csatlakoztatásakor kellő figyelemmel kell eljárni, különös tekintettel a polaritásokra, a vagyonvédelmi modul, az inverter és a napelem-füzérek károsodásának elkerülése érdekében!) 8. oldal, összesen: 11

9 A készülék 230 VAC tápfeszültségről működik, amit a készülék fenti ábrán 1-el jelölt csatlakozójára kell bekötni. A napelem-füzéreket PV1+ és PV1- PV4+ és PV4- pontokra kell bekötni, míg az inverter(eke)t az I1+ és I1- I4+ és I4- pontokra. Ügyelni kell a napelem-füzérek és az inverter(ek) polaritás helyes bekötésére. A helyi-, vagy távfelügyeleti rendszerhez való csatlakozáshoz rendelkezésre áll egy hibajelzésnél nyitott (NO) és egy hibajelzésnél zárt (NC), morze kivitelű kontaktus pár. A bekötési pontokat a felügyeleti rendszernek megfelelően kell kiválasztani. A napelem-füzérek inverter oldali csatlakozási pontjai mellett elhelyezett -On Off jelölésű- SW1 SW4 jelű kapcsolókkal lehet beállítni, hogy az adott napelem-füzér figyelő csatorna adjon-e riasztást. Alaphelyzetben minden napelem-füzér figyelő csatorna engedélyezett - kapcsoló On állásban. A nem használt napelem-füzér figyelő csatornák kapcsolóját Off állásba kell állítani, hogy azok figyelése inaktív legyen. PV-DC-AM és PV-DC-AM ext modulok rendszerbe kötése 9. oldal, összesen: 11

10 Hibajelzés mátrix: működtető napelem-füzér (n) SW(n) hibajel kontaktus tápfeszültség rövidre zárt szakadt On / Off NO NC Nincs x x x szakadt rövidzár! hibajelzés! x x Off rövidzár szakadt Rendben igen nem szakadt rövidzár! hibajelzés! nem igen On szakadt rövidzár! hibajelzés! nem nem rövidzár szakadt Az elektromos vezetékek csatlakoztatásakor kellő figyelemmel kell eljárni, különös tekintettel a polaritásokra, a vagyonvédelmi modul, az inverter és a napelem-füzérek károsodásának elkerülése érdekében. A PV GUARD berendezés előtt TILOS a napelem-füzérek közösítése, párhuzamosítása! Amennyiben a megvalósított napelemes rendszer a napelemfüzérek közösítését, párhuzamosítását igényli, akkor azt a PV GUARD berendezés és az inverter(ek) között kell elvégezni. Megjegyzés Folyamatosan dolgozunk termékeink továbbfejlesztésén. Ezért fenntartjuk a jogot, hogy előzetes értesítés nélkül változtatásokat, javításokat végezzünk a leírt terméken. CE jelölés Jelen leírásban ismertetett berendezés megfelel a 2006/95/EK direktíva szerinti előírásoknak. 10. oldal, összesen: 11

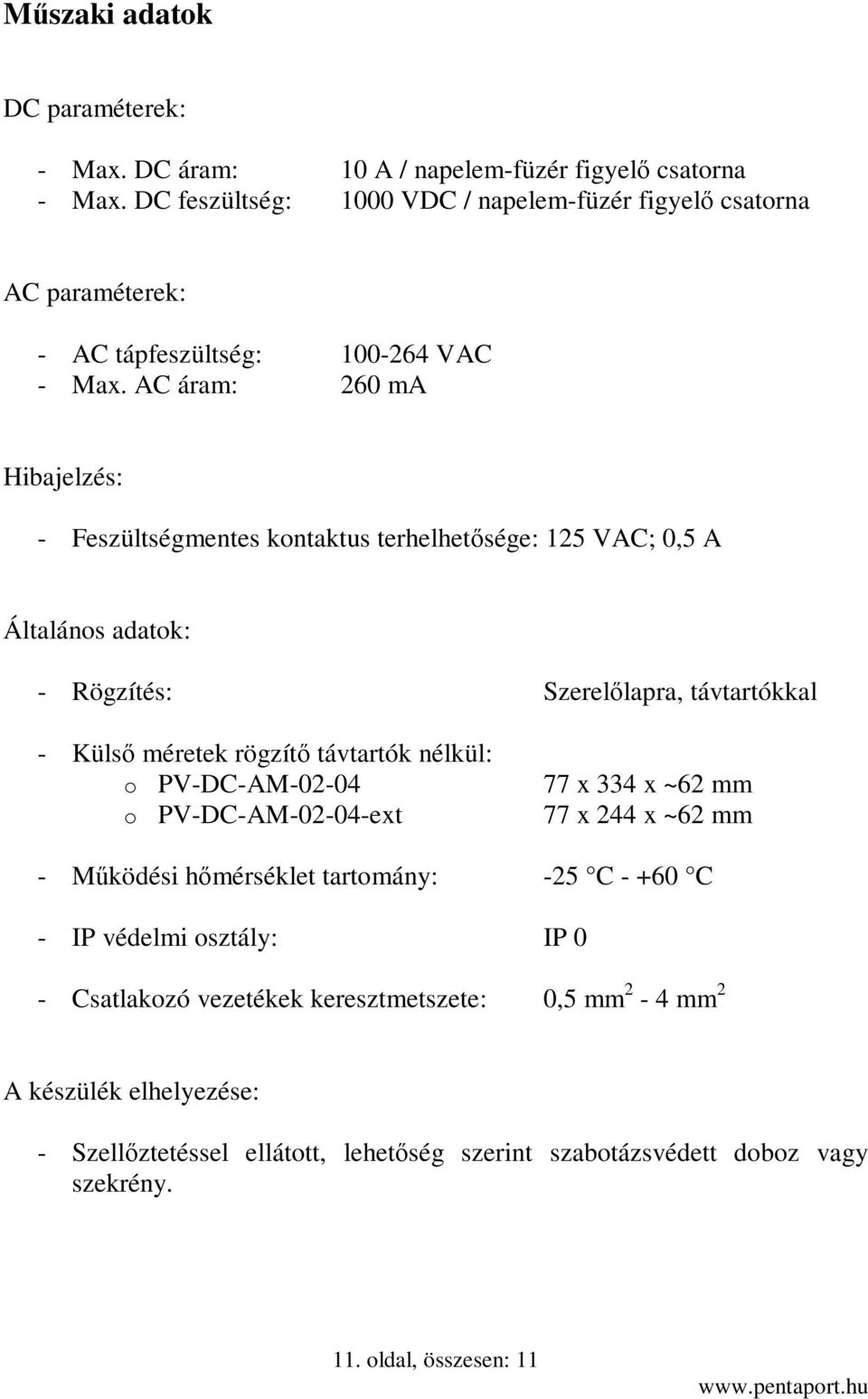

11 Műszaki adatok DC paraméterek: - Max. DC áram: 10 A / napelem-füzér figyelő csatorna - Max. DC feszültség: 1000 VDC / napelem-füzér figyelő csatorna AC paraméterek: - AC tápfeszültség: VAC - Max. AC áram: 260 ma Hibajelzés: - Feszültségmentes kontaktus terhelhetősége: 125 VAC; 0,5 A Általános adatok: - Rögzítés: Szerelőlapra, távtartókkal - Külső méretek rögzítő távtartók nélkül: o PV-DC-AM o PV-DC-AM ext 77 x 334 x ~62 mm 77 x 244 x ~62 mm - Működési hőmérséklet tartomány: -25 C C - IP védelmi osztály: IP 0 - Csatlakozó vezetékek keresztmetszete: 0,5 mm 2-4 mm 2 A készülék elhelyezése: - Szellőztetéssel ellátott, lehetőség szerint szabotázsvédett doboz vagy szekrény. 11. oldal, összesen: 11
