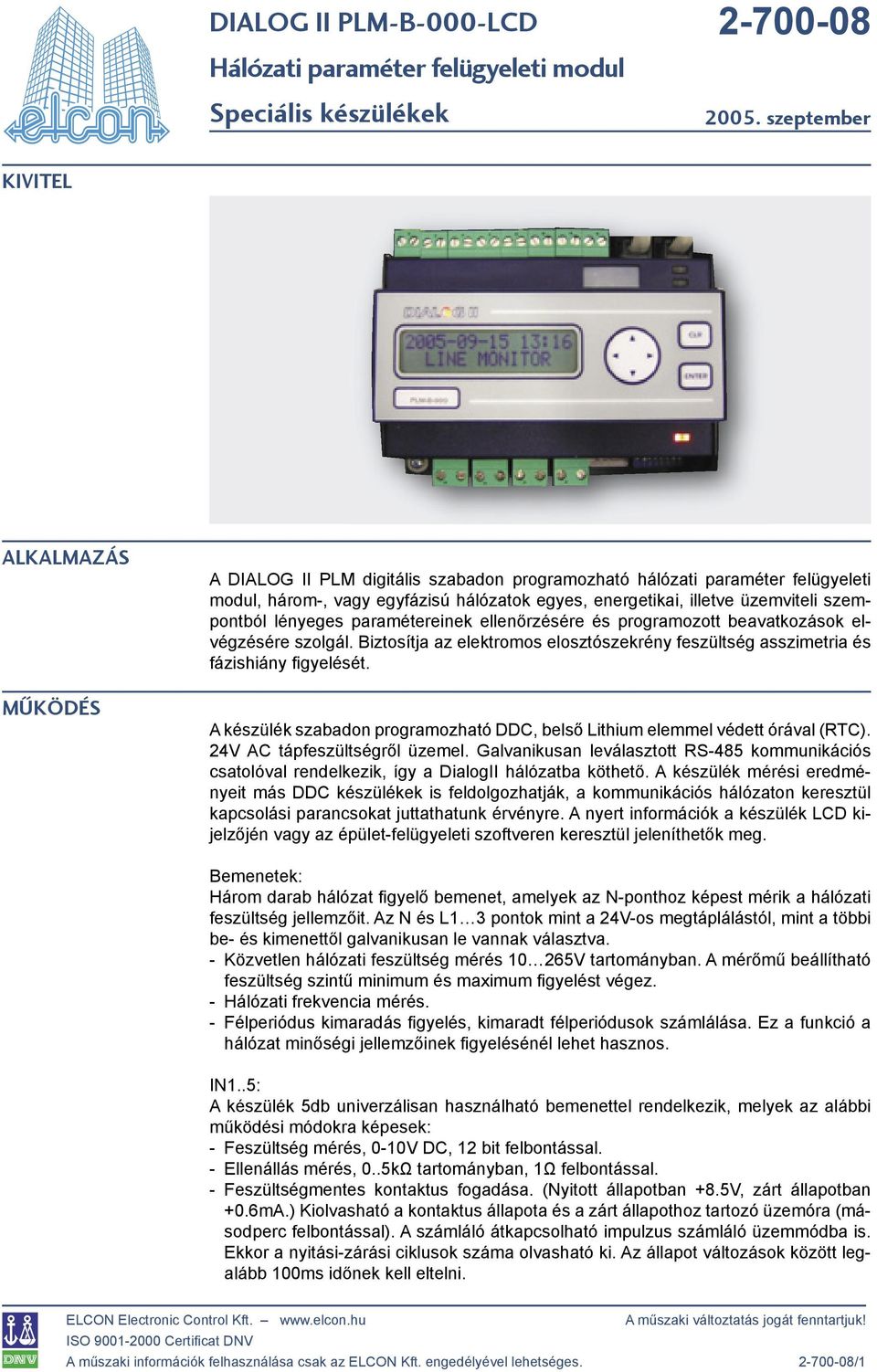

DIALOG II PLM-B-000-LCD Hálózati paraméter felügyeleti modul Speciális készülékek

Átírás

1 Speciális készülékek KIVITEL ALKALMAZÁS MŰKÖDÉS A DIALOG II PLM digitális szabadon programozható hálózati paraméter felügyeleti modul, három-, vagy egyfázisú hálózatok egyes, energetikai, illetve üzemviteli szempontból lényeges paramétereinek ellenőrzésére és programozott beavatkozások elvégzésére szolgál. Biztosítja az elektromos elosztószekrény feszültség asszimetria és fázishiány fi gyelését. A készülék szabadon programozható DDC, belső Lithium elemmel védett órával (RTC). 24V AC tápfeszültségről üzemel. Galvanikusan leválasztott RS-485 kommunikációs csatolóval rendelkezik, így a DialogII hálózatba köthető. A készülék mérési eredményeit más DDC készülékek is feldolgozhatják, a kommunikációs hálózaton keresztül kapcsolási parancsokat juttathatunk érvényre. A nyert információk a készülék LCD kijelzőjén vagy az épület-felügyeleti szoftveren keresztül jeleníthetők meg. Bemenetek: Három darab hálózat fi gyelő bemenet, amelyek az N-ponthoz képest mérik a hálózati feszültség jellemzőit. Az N és L1 3 pontok mint a 24V-os megtáplálástól, mint a többi be- és kimenettől galvanikusan le vannak választva. - Közvetlen hálózati feszültség mérés V tartományban. A mérőmű beállítható feszültség szintű minimum és maximum fi gyelést végez. - Hálózati frekvencia mérés. - Félperiódus kimaradás fi gyelés, kimaradt félperiódusok számlálása. Ez a funkció a hálózat minőségi jellemzőinek fi gyelésénél lehet hasznos. IN1..5: A készülék 5db univerzálisan használható bemenettel rendelkezik, melyek az alábbi működési módokra képesek: - Feszültség mérés, 0-10V DC, 12 bit felbontással. - Ellenállás mérés, 0..5kΩ tartományban, 1Ω felbontással. - Feszültségmentes kontaktus fogadása. (Nyitott állapotban 8.5V, zárt állapotban 0.6mA.) Kiolvasható a kontaktus állapota és a zárt állapothoz tartozó üzemóra (másodperc felbontással). A számláló átkapcsolható impulzus számláló üzemmódba is. Ekkor a nyitási-zárási ciklusok száma olvasható ki. Az állapot változások között legalább 100ms időnek kell eltelni. A műszaki információk felhasználása csak az ELCON Kft. engedélyével lehetséges. /1

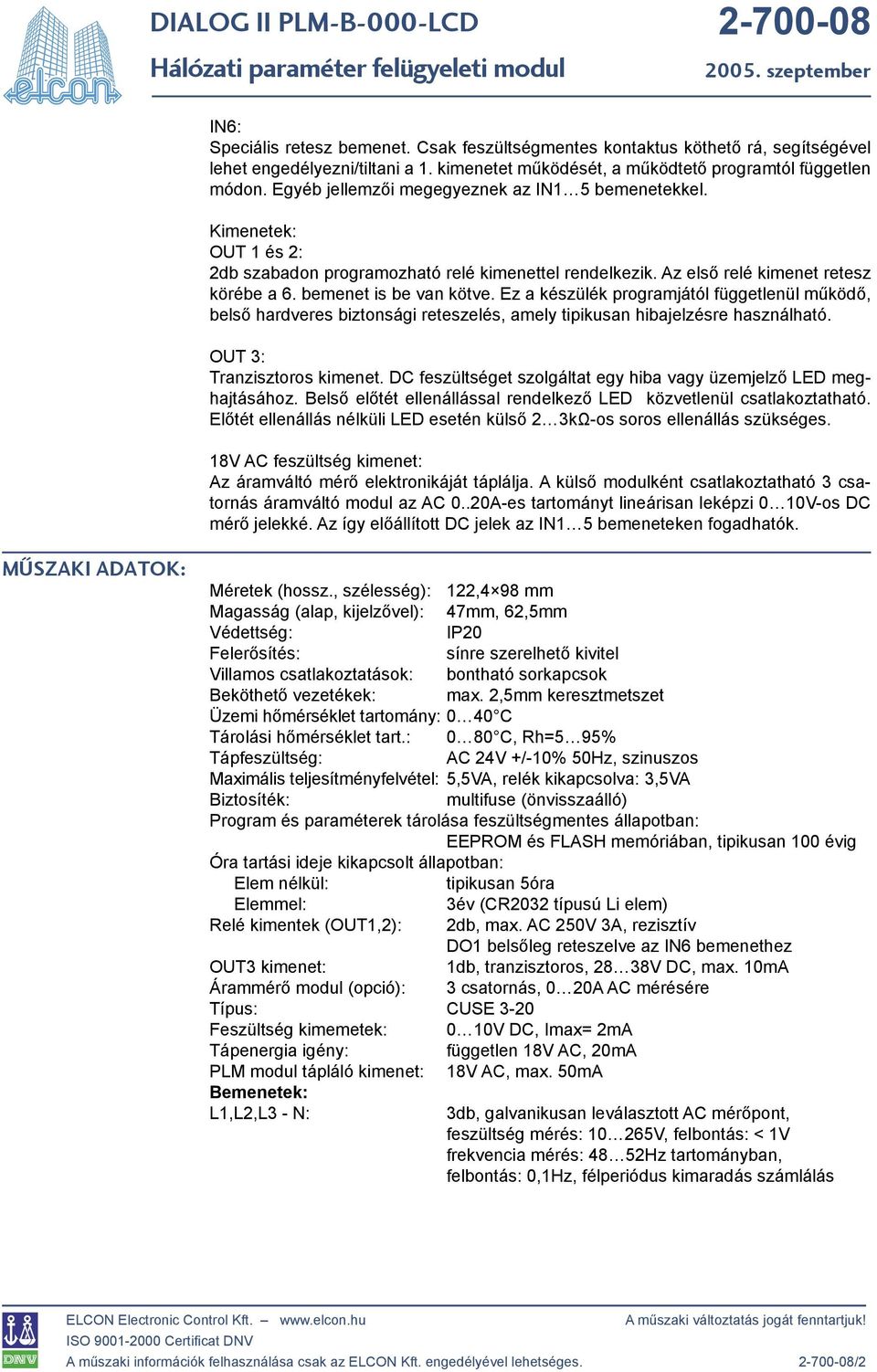

2 IN6: Speciális retesz bemenet. Csak feszültségmentes kontaktus köthető rá, segítségével lehet engedélyezni/tiltani a 1. kimenetet működését, a működtető programtól független módon. Egyéb jellemzői megegyeznek az IN1 5 bemenetekkel. Kimenetek: OUT 1 és 2: 2db szabadon programozható relé kimenettel rendelkezik. Az első relé kimenet retesz körébe a 6. bemenet is be van kötve. Ez a készülék programjától függetlenül működő, belső hardveres biztonsági reteszelés, amely tipikusan hibajelzésre használható. OUT 3: Tranzisztoros kimenet. DC feszültséget szolgáltat egy hiba vagy üzemjelző LED meghajtásához. Belső előtét ellenállással rendelkező LED közvetlenül csatlakoztatható. Előtét ellenállás nélküli LED esetén külső 2 3kΩ-os soros ellenállás szükséges. 18V AC feszültség kimenet: Az áramváltó mérő elektronikáját táplálja. A külső modulként csatlakoztatható 3 csatornás áramváltó modul az AC 0..20A-es tartományt lineárisan leképzi 0 10V-os DC mérő jelekké. Az így előállított DC jelek az IN1 5 bemeneteken fogadhatók. MŰSZAKI ADATOK: Méretek (hossz., szélesség): 122,4 98 mm Magasság (alap, kijelzővel): 47mm, 62,5mm Védettség: IP20 Felerősítés: sínre szerelhető kivitel Villamos csatlakoztatások: bontható sorkapcsok Beköthető vezetékek: max. 2,5mm keresztmetszet Üzemi hőmérséklet tartomány: 0 40 C Tárolási hőmérséklet tart.: 0 80 C, Rh=5 95% Tápfeszültség: AC 24V /-10% 50Hz, szinuszos Maximális teljesítményfelvétel: 5,5VA, relék kikapcsolva: 3,5VA Biztosíték: multifuse (önvisszaálló) Program és paraméterek tárolása feszültségmentes állapotban: EEPROM és FLASH memóriában, tipikusan 100 évig Óra tartási ideje kikapcsolt állapotban: Elem nélkül: tipikusan 5óra Elemmel: 3év (CR2032 típusú Li elem) Relé kimentek (OUT1,2): 2db, max. AC 250V 3A, rezisztív DO1 belsőleg reteszelve az IN6 bemenethez OUT3 kimenet: 1db, tranzisztoros, 28 38V DC, max. 10mA Árammérő modul (opció): 3 csatornás, 0 20A AC mérésére Típus: CUSE 3-20 Feszültség kimemetek: 0 10V DC, Imax= 2mA Tápenergia igény: független 18V AC, 20mA PLM modul tápláló kimenet: 18V AC, max. 50mA Bemenetek: L1,L2,L3 - N: 3db, galvanikusan leválasztott AC mérőpont, feszültség mérés: V, felbontás: < 1V frekvencia mérés: 48 52Hz tartományban, felbontás: 0,1Hz, félperiódus kimaradás számlálás A műszaki információk felhasználása csak az ELCON Kft. engedélyével lehetséges. /2

3 MÉRETEK IN 1..5: 5db, galvanikusan leválasztott DC mérőpont DI üzemben: DC 8,5V, max 2mA, tipiksan 0,6mA IMP üzemben: Tmin=100ms, fmax=5hz AI (feszültség mérésben): 12 bit felbontás, 0 10V DC vagy 4..20mA (külső ellenállással lezárva) AI (ellenállás mérésben): 0 5kΩ, felbontás: 1Ω IN6: mint IN1 5 DI üzemben Kijelző: alfanumerikus 2 16 karakteres LCD, háttér megvilágítással, 6 db nyomógombbal üzem és adatátvitel jelző LED-ek Kommunikáció: Galvanikusan leválasztott, RS-485 Kommunikációs csatlakozó: 2 db RJ-45 aljzat Kommunikációs vonal: max 1200 m (CAT-5 kábelen) Vonalvégi lezárás létesítése: kapcsolókkal (7, 8: ON állásban) PLM befoglaló méretei: Kommunikációs topológia: max. 62 db. készülék / hálózat Címkiválasztás (1...62): kapcsolókkal (1, 2, 3, 4, 5, 6) 122,5x100 (7 egység) 75,0 45,0 15,0 61,0 37,5 100,0 A műszaki információk felhasználása csak az ELCON Kft. engedélyével lehetséges. /3

4 DIALOG II PLM-B-000-LCD PLM MODUL BEKÖTÉSE 24V AC IN ( retesz ) OUT 3 ( tr. ) 18V AC IN1 IN2 IN3 IN4 IN5 RS485 IN RS485 OUT SN SP DIAL G II CLR ENTER PLM ON No L1 L2 L3 N OUT 1 OUT 2 Kapcsolók: RS 485 csatlakozó : Kommunikációs cím ON Lezárás ( Mind a kettőnek azonos állásban kell lennie!!! ) ( Felülnézet ) = 0 csak router lehet! = 1 egyes című készülék = 62 ez a legutolsó cím! 1 = - RS485 ( B ) 2 = RS485 ( A ) 4 = 5 = A műszaki információk felhasználása csak az ELCON Kft. engedélyével lehetséges. /4

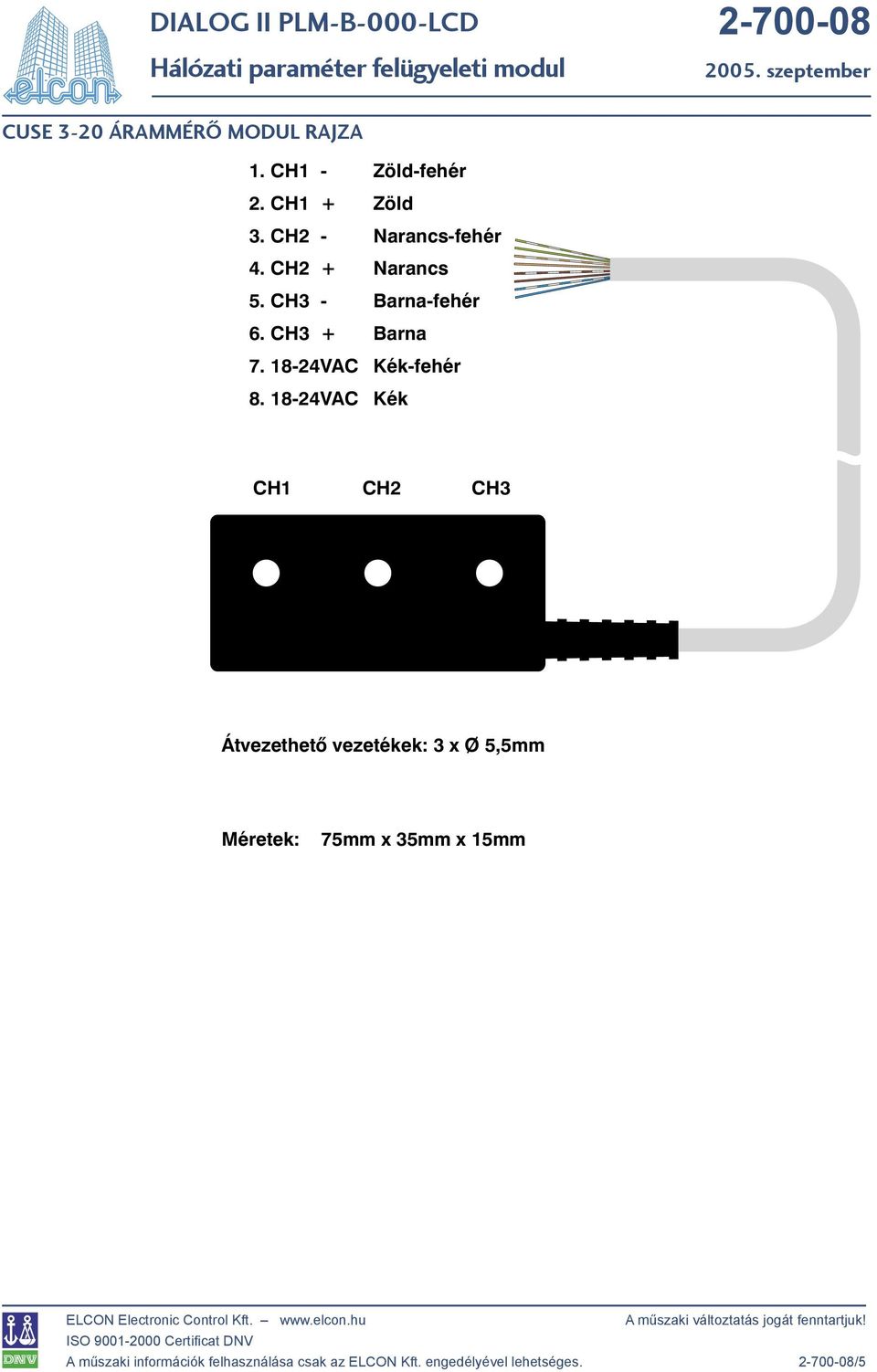

5 Cuse 3-20 árammérõ CUSE 3-20 ÁRAMMÉRŐ MODUL RAJZA 1. CH1-2. CH1 3. CH2-4. CH2 5. CH3-6. CH VAC VAC Zöld-fehér Zöld Narancs-fehér Narancs Barna-fehér Barna Kék-fehér Kék CH1 CH2 CH3 Átvezethetõ vezetékek: 3 x O 5,5mm Méretek: 75mm x 35mm x 15mm A műszaki információk felhasználása csak az ELCON Kft. engedélyével lehetséges. /5
