Telepítési útmutató HCM100 központi vezérlő egység

Méret: px
Mutatás kezdődik a ... oldaltól:

Download "Telepítési útmutató HCM100 központi vezérlő egység"

Átírás

1 eco Kommen gehen urlaub party Telepítési útmutató HCM100 központi vezérlő egység

2

3 TARTALOMJEGYZÉK Honeywell Tartalomjegyzék...1 Áttekintés...2 A Hometronic rendszer...2 Telepítési lépések...2 A központi vezérlő egység komponensei...3 Előkészületek...4 A vezérlő egység szétszerelése...4 A telepítés helyének meghatározása...7 Csatlakozó és kábel típusok kiválasztása...8 Csatlakozók vezetékezése...8 Telepítés...10 Felületi szerelés a kivágásokkal...10 Csatlakozók rögzítése...11 Az aljzat szerelése...13 A vezérlő egység rögzítése...15 Az elemek behelyezése...17 Az életstílus lap behelyezése

4 ÁTTEKINTÉS A Hometronic rendszer A Hometronic rendszerrel megoldható a ház különböző részeinek egyedi hőmérséklet szabályozása. A Hometronic rendszer elemei: HCM100 központi vezérlő egység, HCE50 zónaszabályzó, HCW20 táv-állító (vezeték nélküli) vagy HCW23 (vezetékes). A HCM100 központi vezérlő egység képes maximum 15 különböző szint vagy radiátoros fűtési kör szabályzását elvégezni. Minden fűtési kör hőmérséklete és időprogramja egyedileg állítható. Telepítési lépések A központi vezérlő egység telepítéséhez hajtsa végre az alábbi lépéseket, az adott sorrendben: Fektesse le a kábeleket és vezetékezze be a csatlakozókat. Szerelje fel az aljzatot és a központi vezérlő egységet. Helyezze be az elemeket. Illessze be az életstílus lapot. 2

5 A központi vezérlő egység komponensei Honeywell A központi vezérlő egység négy részből áll, melyet összeszerelve talál a csomagolásban: szerelő aljzat, vezérlő egység, csavar és csatlakozó. Továbbá szükség lesz 3 db 1,5 voltos AAA elemre (LR03/AM4 típus). 1. ábra: A központi vezérlő egység komponensei 3

6 ELŐKÉSZÜLETEK A vezérlő egység szétszerelése A telepítéshez szükséges a vezérlő egység szétszerelése: 1. Emelje fel a plexi-üveg fedelet az ujjával az alsó sarkánál, majd távolítsa el. 2. Vegye ki az életstílus lapot. 3. Csavarja ki a csavart és húzza ki azt ábra: A fedél és csavar eltávolítása 4. Csúsztassa felfelé a vezérlő egységet a szerelő aljzatban. 4

7 5. Emelje le a vezérlő egységet rézsútosan kifelé és felfelé. Honeywell 5

8 ábra: Vezérlő egység eltávolítása 6. Nyomja felfelé a dugaszoló aljzat nyelvét. 7. Húzza ki a csatlakozó dugaszt az aljzatból. 4. ábra: A csatlakozó eltávolítása 6

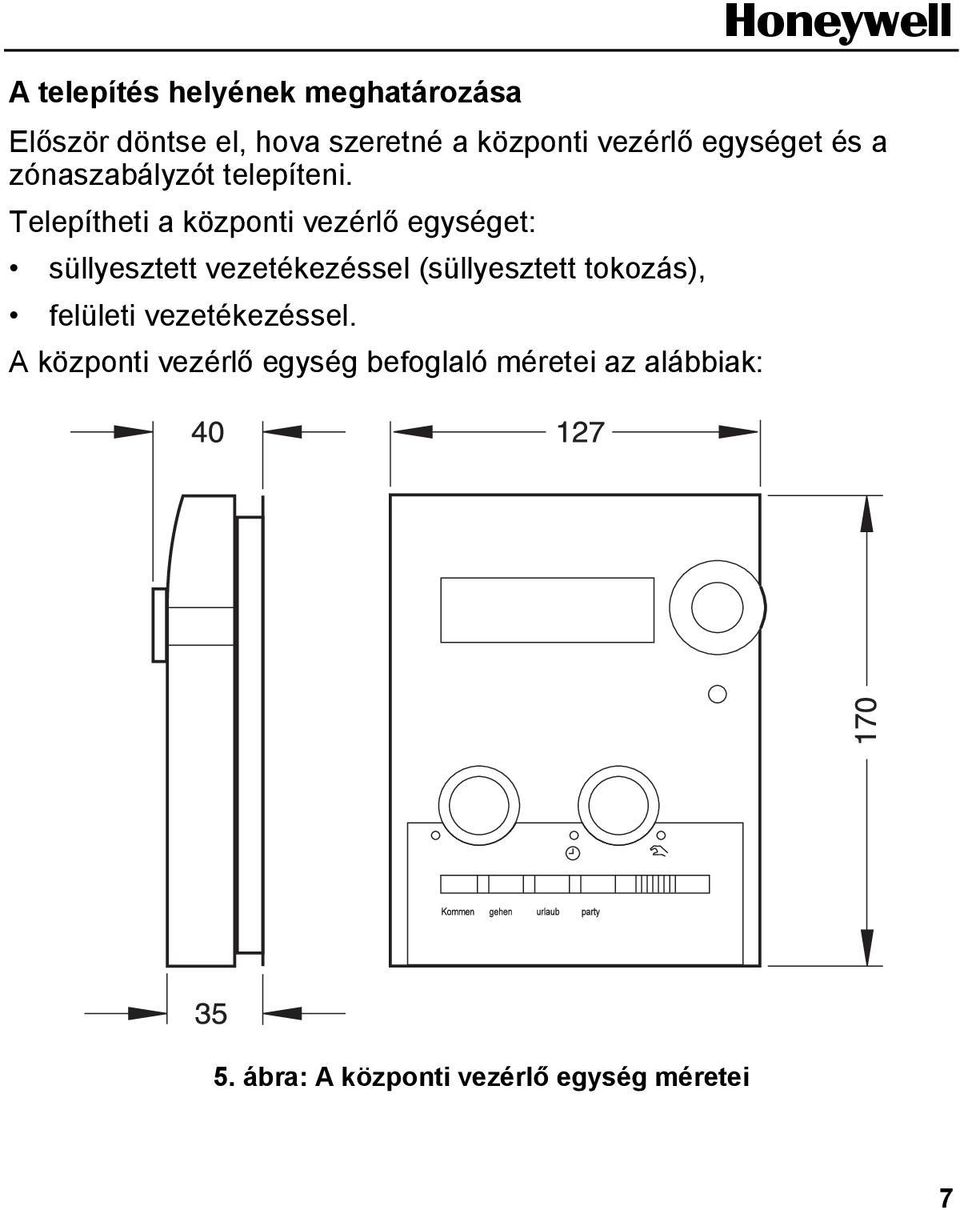

9 A telepítés helyének meghatározása Honeywell Először döntse el, hova szeretné a központi vezérlő egységet és a zónaszabályzót telepíteni. Telepítheti a központi vezérlő egységet: süllyesztett vezetékezéssel (süllyesztett tokozás), felületi vezetékezéssel. A központi vezérlő egység befoglaló méretei az alábbiak: 5. ábra: A központi vezérlő egység méretei 7

10 Csatlakozó és kábel típusok kiválasztása 1. Csak a tartozék csatlakozó típusokat használja: 6. ábra: Csatlakozók áttekintése 2. Használjon megfelelő hosszúságú vezetékeket a csatlakozók bekötéséhez. A különböző kábel típusok maximum hosszát az 1. táblázat tartalmazza: Kábel típus JE-Y(St)Y JE-LiYCY CY Maximum hossz 56 m 35 m 10 m 1. táblázat: Kábel típusok és maximum hosszok Csatlakozók vezetékezése Csatlakoztassa a központi vezérlő egység csatlakozóját a zónaszabályzóhoz, a 7. ábra szerinti módon. 8

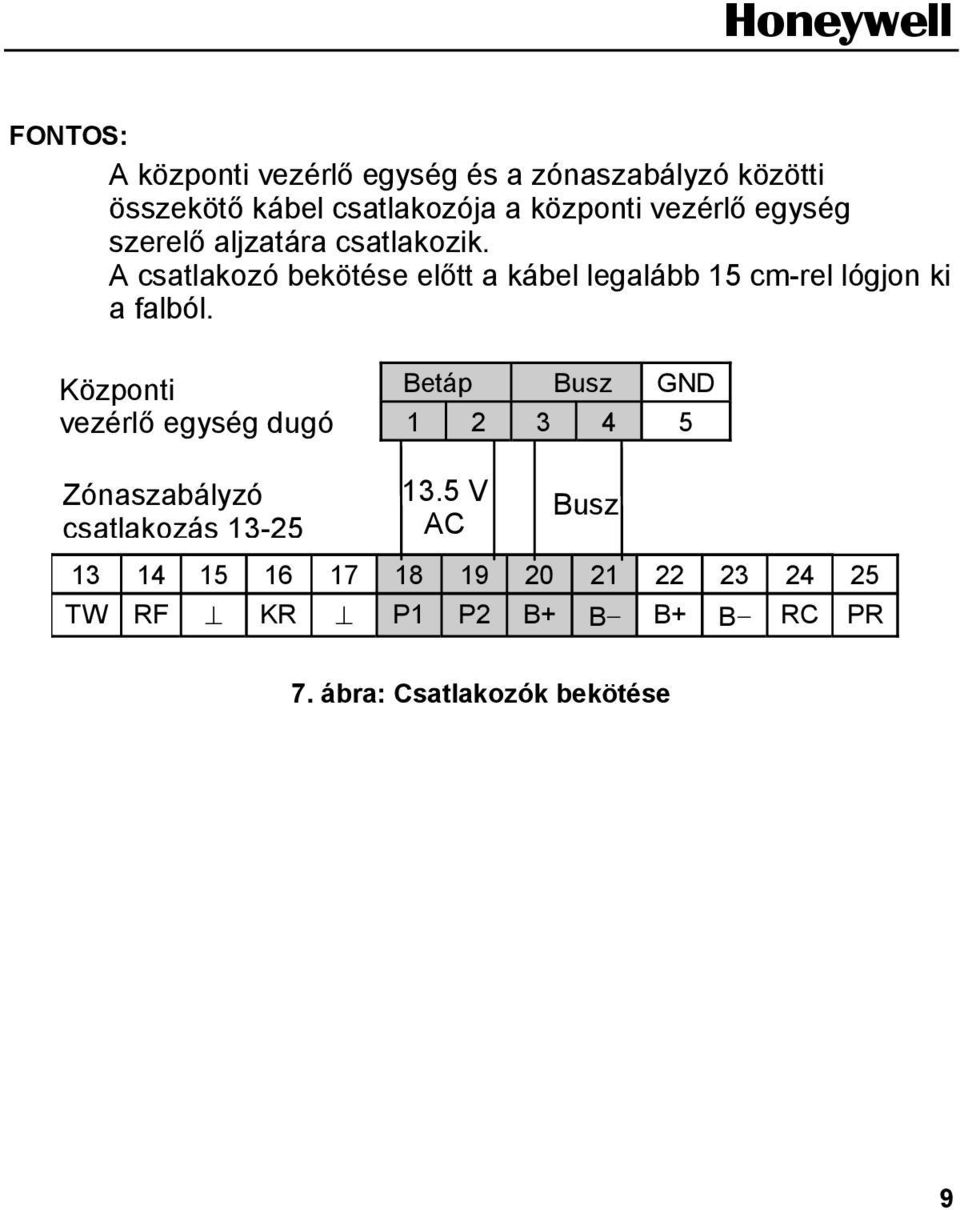

11 FONTOS: A központi vezérlő egység és a zónaszabályzó közötti összekötő kábel csatlakozója a központi vezérlő egység szerelő aljzatára csatlakozik. A csatlakozó bekötése előtt a kábel legalább 15 cm-rel lógjon ki a falból. Központi vezérlő egység dugó Betáp Busz GND Zónaszabályzó csatlakozás V AC Busz TW RF KR P1 P2 B+ B B+ B RC PR 7. ábra: Csatlakozók bekötése 9

12 TELEPÍTÉS Felületi szerelés a kivágásokkal Ha a zónaszabályzó és a központi vezérlő egység közötti csatlakozó kábel felületi szerelésű: Törjön ki egy vagy két kivágást a szerelő aljzaton, a 8. ábrán jelölt helyeken: 8. ábra: Kivágások a szerelő aljzaton 10

13 Csatlakozók rögzítése 1. Hozza el a kábelt a szerelő aljzat csatlakozójáig, a szerelési módtól függően: Süllyesztett szerelés: Vezesse a kábelt közvetlenül az aljzat süllyesztett csatlakozójáig. Felületi szerelés: Hajtsa be a kábelt az aljzat csatlakozója mögé és onnan csatlakoztassa. 9. ábra: A dugó bevezetése 11

14 2. Tartsa a csatlakozó dugót a 10. ábra szerint módon (1 5 számok lefelé néznek). 3. Pattintsa a dugót a foglalatba. 10. ábra: A csatlakozó beillesztése 12

15 Az aljzat szerelése Felületi szerelés esetén csavarozza az aljzatot közvetlenül a falra, a külső furatok felhasználásával. Süllyesztett szerelés esetén csavarozhatja az aljzatot a süllyesztett foglalatba, a belső furatok felhasználásával. 11. ábra: Rögzítési furatok a szerelő aljzaton 13

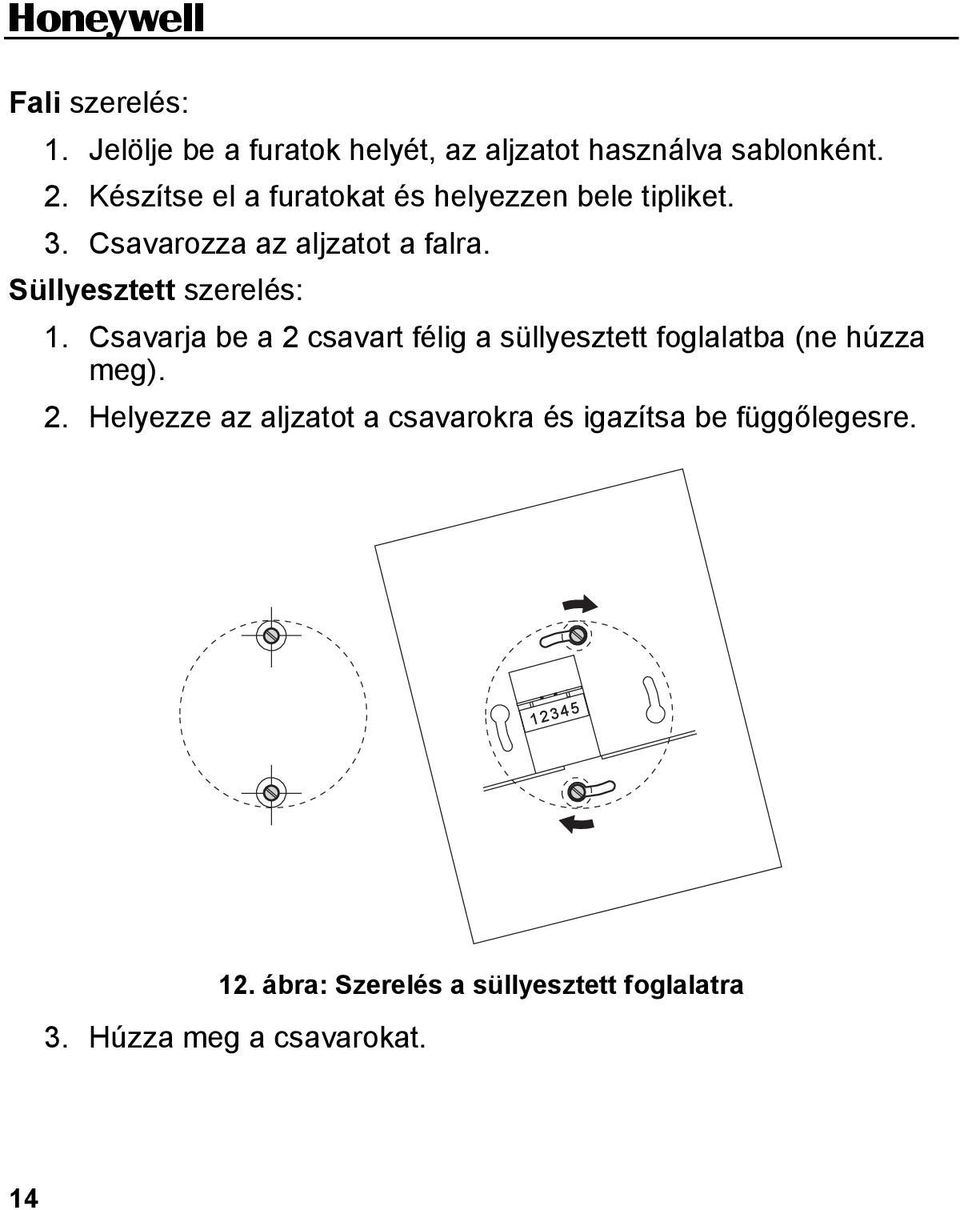

16 Fali szerelés: 1. Jelölje be a furatok helyét, az aljzatot használva sablonként. 2. Készítse el a furatokat és helyezzen bele tipliket. 3. Csavarozza az aljzatot a falra. Süllyesztett szerelés: 1. Csavarja be a 2 csavart félig a süllyesztett foglalatba (ne húzza meg). 2. Helyezze az aljzatot a csavarokra és igazítsa be függőlegesre. 12. ábra: Szerelés a süllyesztett foglalatra 3. Húzza meg a csavarokat. 14

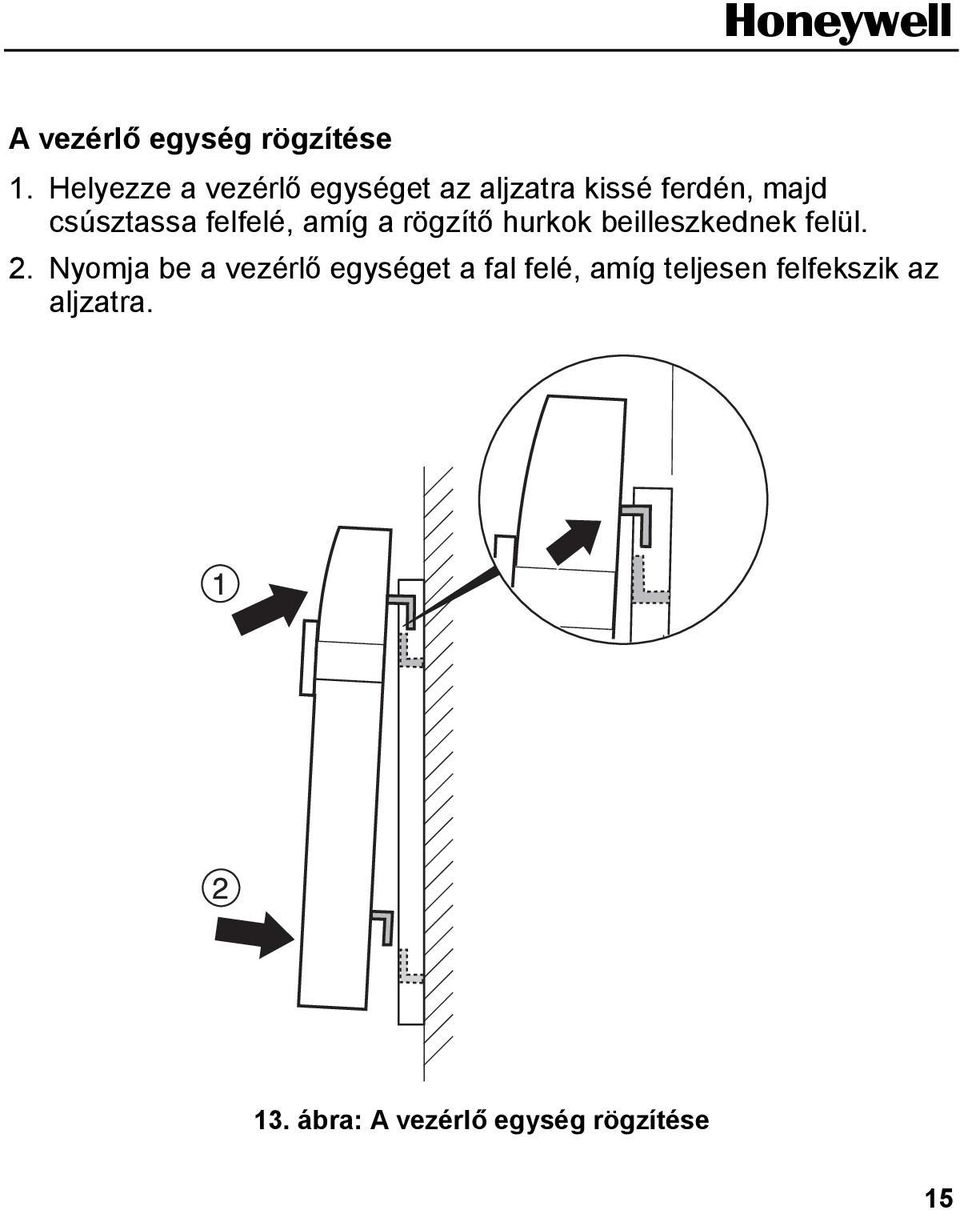

17 A vezérlő egység rögzítése 1. Helyezze a vezérlő egységet az aljzatra kissé ferdén, majd csúsztassa felfelé, amíg a rögzítő hurkok beilleszkednek felül. 2. Nyomja be a vezérlő egységet a fal felé, amíg teljesen felfekszik az aljzatra. 13. ábra: A vezérlő egység rögzítése 15

18 3. Csúsztassa a vezérlő egységet lefelé, amíg az alsó fele kissé kilóg az aljzatról. 4. Helyezze be a rögzítő csavart, majd húzza meg. Ha a csavar nem illeszkedik a helyére, csúsztassa vezérlő egységet tovább lefelé. 14. ábra: A vezérlő egység rögzítése A vezérlő egység ezzel megfelelően rögzített az aljzaton. 16

19 Az elemek behelyezése Honeywell Az elemek egy esetleges tápfeszültség-kimaradás esetén biztosítják a központi vezérlő egység adatainak megmaradását. A központi vezérlő egység tápfeszültségét a HCE50 zónaszabályzó biztosítja. A központi vezérlő egységhez szükséges 3 db 1,5V AAA elem (típus LR03 vagy AM4). Az elemek legalább 2 évig tartanak. Helyezze be az elemeket (lásd 15. ábra). Ügyeljen a helyes polaritásra, melyet az elemtartó mélyedés is mutat. 15. ábra: Az elemek behelyezése 17

20 behelyezése 1. Helyezze be az életstílus lapot. Az életstílus lap 2. Helyezze a műanyag fedelet ferdén a vezérlő egységre és nyomja az oldalsó rögzítőket a ház foglalataiba (lásd 16. ábra). 16. ábra: Az életstílus lap behelyezése 18

21 19

22 20

23 21
