inet Box Beszerelési utasítás

Save this PDF as:
 WORD  PNG  TXT  JPG

Méret: px
Mutatás kezdődik a ... oldaltól:

Download "inet Box Beszerelési utasítás"

Átírás

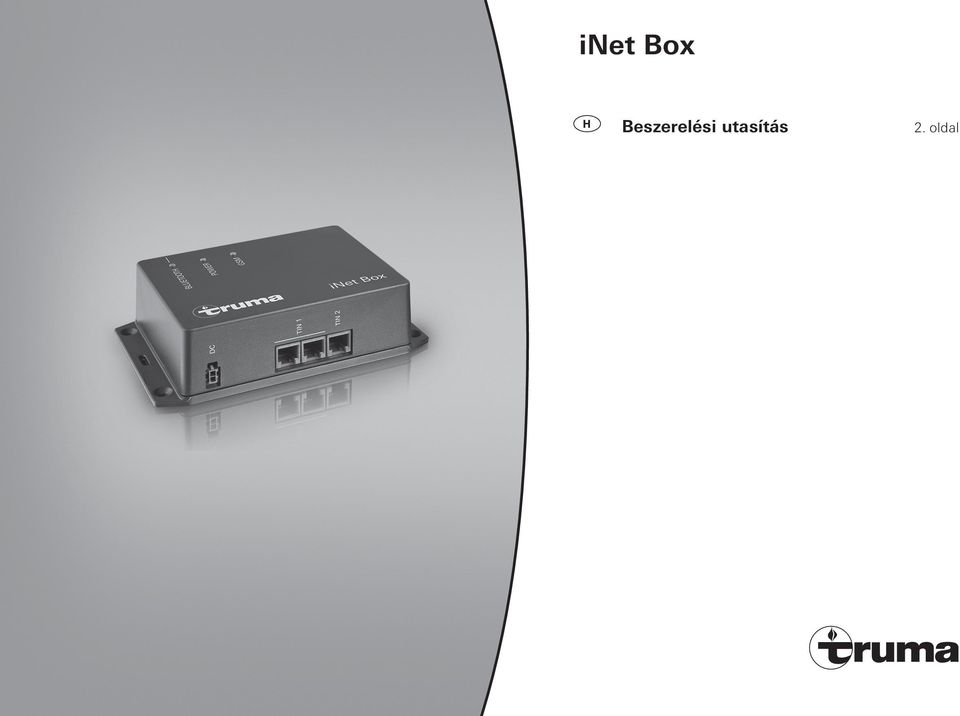

1 Beszerelési utasítás 2. oldal

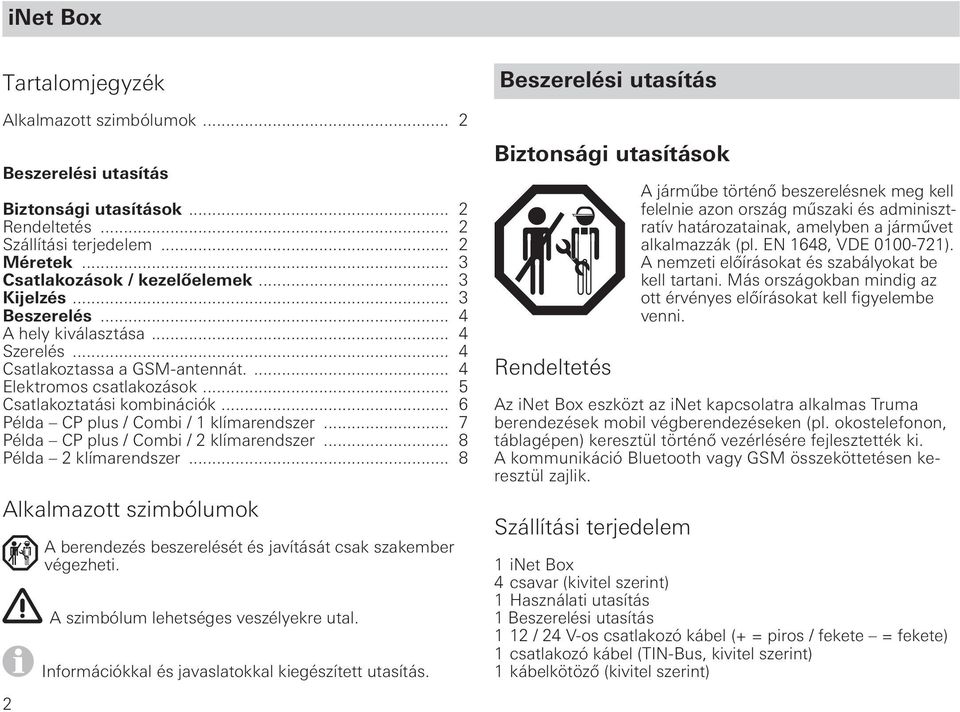

2 Tartalomjegyzék Alkalmazott szimbólumok... 2 Beszerelési utasítás Biztonsági utasítások... 2 Rendeltetés... 2 Szállítási terjedelem... 2 Méretek... 3 Csatlakozások / kezelőelemek... 3 Kijelzés... 3 Beszerelés... 4 A hely kiválasztása... 4 Szerelés... 4 Csatlakoztassa a GSM-antennát Elektromos csatlakozások... 5 Csatlakoztatási kombinációk... 6 Példa CP plus / Combi / 1 klímarendszer... 7 Példa CP plus / Combi / 2 klímarendszer... 8 Példa 2 klímarendszer... 8 Alkalmazott szimbólumok A berendezés beszerelését és javítását csak szakember végezheti. A szimbólum lehetséges veszélyekre utal. Információkkal és javaslatokkal kiegészített utasítás. Beszerelési utasítás Biztonsági utasítások Rendeltetés A járműbe történő beszerelésnek meg kell felelnie azon ország műszaki és adminisztratív határozatainak, amelyben a járművet alkalmazzák (pl. EN 1648, VDE ). A nemzeti előírásokat és szabályokat be kell tartani. Más országokban mindig az ott érvényes előírásokat kell figyelembe venni. Az eszközt az inet kapcsolatra alkalmas Truma berendezések mobil végberendezéseken (pl. okostelefonon, táblagépen) keresztül történő vezérlésére fejlesztették ki. A kommunikáció Bluetooth vagy GSM összeköttetésen keresztül zajlik. Szállítási terjedelem 1 4 csavar (kivitel szerint) 1 Használati utasítás 1 Beszerelési utasítás 1 12 / 24 V-os csatlakozó kábel (+ = piros / fekete = fekete) 1 csatlakozó kábel (TIN-Bus, kivitel szerint) 1 kábelkötöző (kivitel szerint) 2

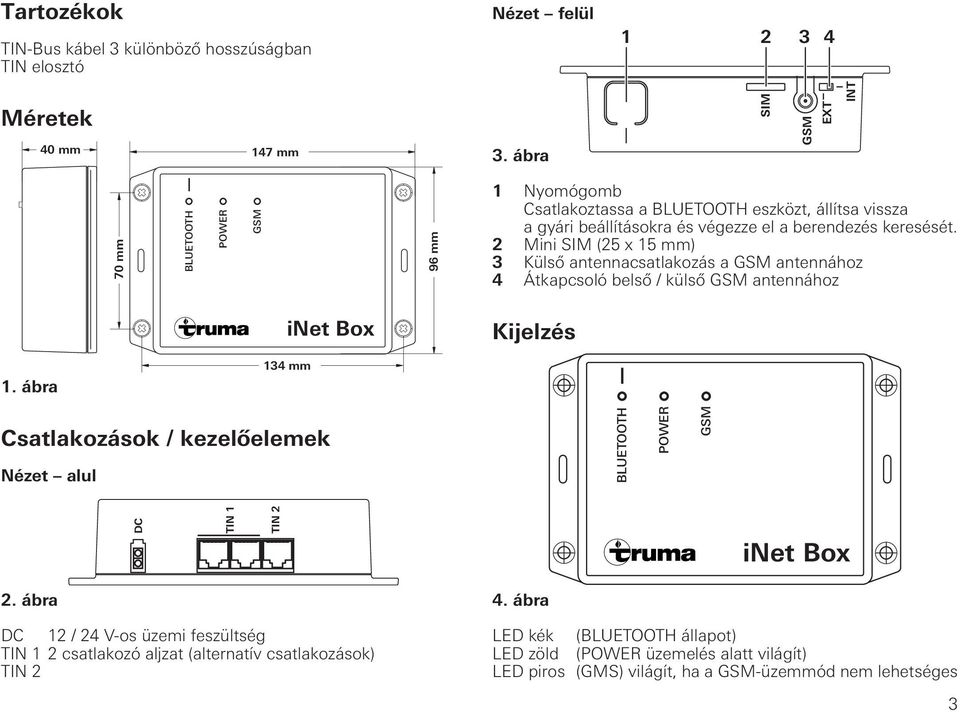

3 Tartozékok TIN-Bus kábel 3 különböző hosszúságban TIN elosztó Nézet felül Méretek 40 mm 147 mm 3. ábra SIM GSM EXT INT 70 mm BLUETOOTH POWER GSM 96 mm 1 Nyomógomb Csatlakoztassa a BLUETOOTH eszközt, állítsa vissza a gyári beállításokra és végezze el a berendezés keresését. 2 Mini SIM (25 x 15 mm) 3 Külső antennacsatlakozás a GSM antennához 4 Átkapcsoló belső / külső GSM antennához Kijelzés 1. ábra 134 mm Csatlakozások / kezelőelemek Nézet alul BLUETOOTH POWER GSM DC TIN 1 TIN 2 2. ábra DC 12 / 24 V-os üzemi feszültség TIN 1 2 csatlakozó aljzat (alternatív csatlakozások) TIN 2 4. ábra LED kék (BLUETOOTH állapot) LED zöld (POWER üzemelés alatt világít) LED piros (GMS) világít, ha a GSM-üzemmód nem lehetséges 3

4 Beszerelés A hely kiválasztása Az eszközt nedvességtől és víztől védett helyre kell beszerelni. A legkedvezőbb adó-vevő teljesítmény akkor érhető el, ha az -ot lehetőleg a jármű közepén magas helyre szerelik be. Ilyen hely lehet például egy szekrény közepe, és a közvetlen közelében ne legyenek árnyékoló (fém) felületek. Az inetbox-ot úgy kell beszerelni, hogy a személyektől mért biztonsági távolság >20 cm legyen. Emellett a beszerelt antennák helyzetére vonatkozóan a csatlakozásoknak felfelé vagy lefelé kell haladni (a Box-ot függőlegesen kell felerősíteni a falra). Töltse le a Truma App alkalmazást és telepítse a mobil végberendezésen. Keresse a legjobb vételt a GSM és Bluetooth számára. Ehhez végezze el a következő lépéseket: 1. Hozza létre a Truma eszközzel a Bluetooth-kapcsolatot (lásd a Truma használati utasításában a Bluetooth-kapcsolat beállítása c. részt). 2.a GSM-vétel Ellenőrizze a Truma App alkalmazásban, hogy jó-e ebben a helyzetben a GSM-vétel. 2.b Bluetooth-vétel Keresse meg a járműben a fontos helyeket és ellenőrizze, hogy van-e Bluetooth-vétel. A mini SIM-kártya csatlakozóaljzatnak, a külső GSM-antenna csatlakozásának, a belső / külső antenna átkapcsolójának és a BLUETOOTH-kapcsolat nyomógombjának hozzáférhetőnek kell lennie. Szerelés A szerelés előtt helyezze be a mini SIM-kártyát (alkalmazzon megfelelő adaptert a micro vagy nano SIM-kártyákhoz). Határozza meg az helyzetét (személyektől mért biztonsági távolság >20 cm). Rögzítse az -ot négy megfelelő csavarral (kivitel szerint mellékelve). Az kábelét a 230 V-os vezetéktől bizonyos távolságban kell vezetni (kb. 20 cm). A kábelek húzásmentesek legyenek. Ez kábelkötözővel érhető el (kivitel szerint mellékelve). A feltekercsel kábelt az -tól minimum 20 cm távolságban kell rögzíteni. Csatlakoztassa a GSM-antennát. Az rendelkezik egy belső antennával. Általában nem kell csatlakoztatni külső GSM-antennát, és nem megfelelő antenna alkalmazása rosszabb vételt okozhat. A külső GSM-antennának meg kell felelnie a használati utasításban előírt specifikációnak. Az antenna és a személyek közötti távolságnak minimum 20 cm-nek kell lennie. Amennyiben szüksége van külső antennára, kérjük, vegye fel a kapcsolatot a Truma szerződéses kereskedővel / Truma partnerrel. Csatlakoztassa a GSM-antennát az -hoz. Kapcsolja a belső / külső átkapcsolót külső helyzetbe. Ellenőrizze a GSM-vételt a Truma App alkalmazás segítségével. 4

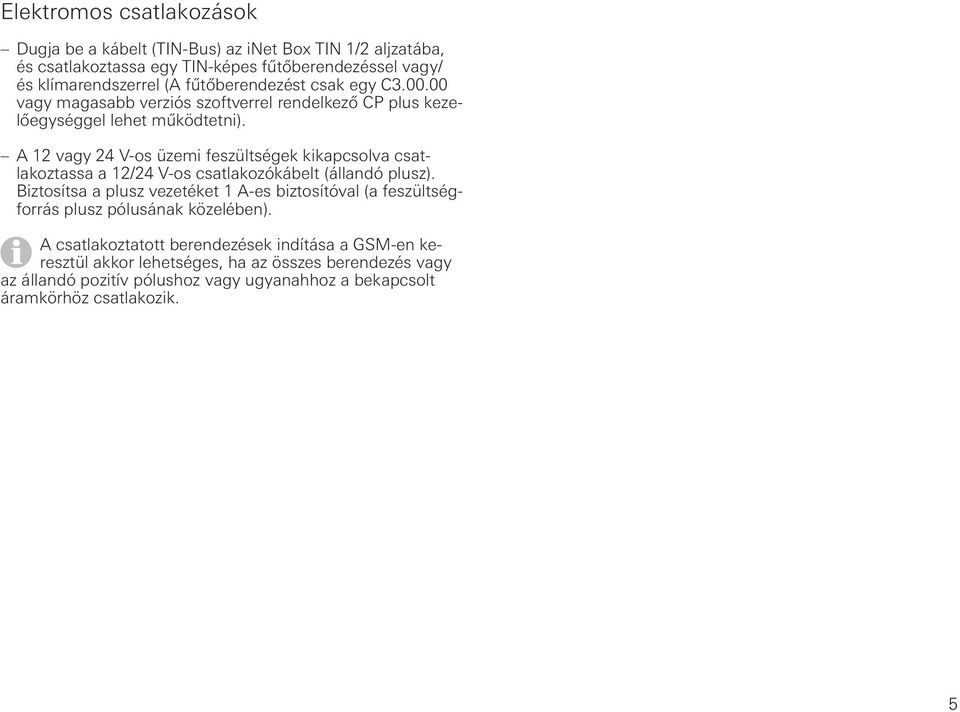

5 Elektromos csatlakozások Dugja be a kábelt (TIN-Bus) az TIN 1/2 aljzatába, és csatlakoztassa egy TIN-képes fűtőberendezéssel vagy/ és klímarendszerrel (A fűtőberendezést csak egy C vagy magasabb verziós szoftverrel rendelkező CP plus kezelőegységgel lehet működtetni). A 12 vagy 24 V-os üzemi feszültségek kikapcsolva csatlakoztassa a 12/24 V-os csatlakozókábelt (állandó plusz). Biztosítsa a plusz vezetéket 1 A-es biztosítóval (a feszültségforrás plusz pólusának közelében). A csatlakoztatott berendezések indítása a GSM-en keresztül akkor lehetséges, ha az összes berendezés vagy az állandó pozitív pólushoz vagy ugyanahhoz a bekapcsolt áramkörhöz csatlakozik. 5

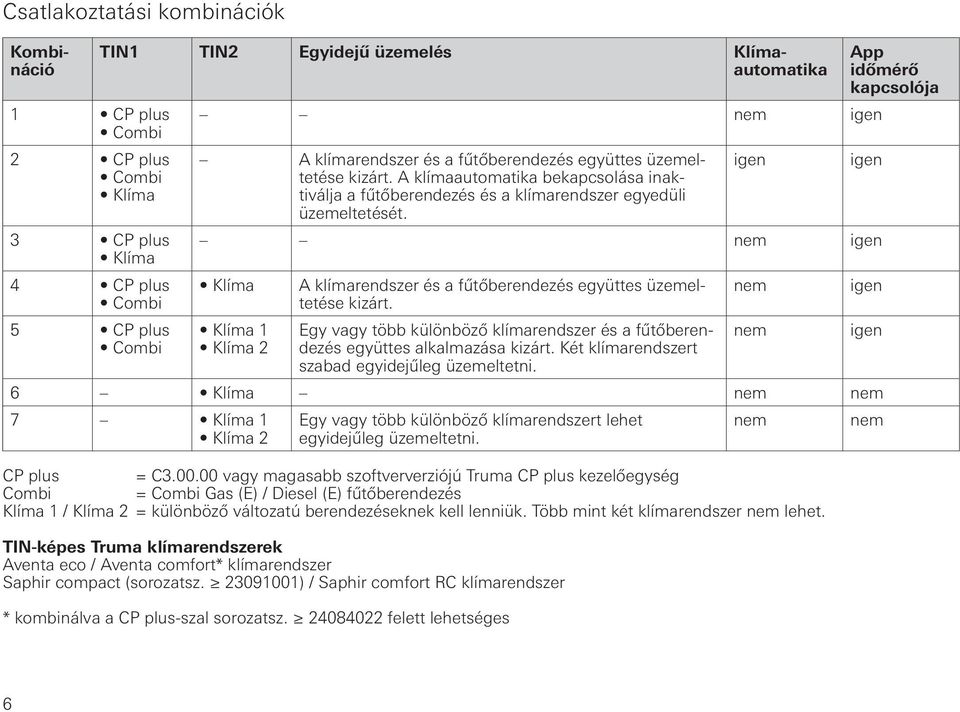

6 Csatlakoztatási kombinációk Kombináció 1 CP plus Combi 2 CP plus Combi Klíma 3 CP plus Klíma 4 CP plus Combi 5 CP plus Combi TIN1 TIN2 Egyidejű üzemelés Klímaautomatika nem igen A klímarendszer és a fűtőberendezés együttes üzemeltetése kizárt. A klímaautomatika bekapcsolása inaktiválja a fűtőberendezés és a klímarendszer egyedüli üzemeltetését. nem igen Klíma Klíma 1 Klíma 2 A klímarendszer és a fűtőberendezés együttes üzemeltetése kizárt. Egy vagy több különböző klímarendszer és a fűtőberendezés együttes alkalmazása kizárt. Két klímarendszert szabad egyidejűleg üzemeltetni. 6 Klíma nem nem 7 Klíma 1 Klíma 2 Egy vagy több különböző klímarendszert lehet egyidejűleg üzemeltetni. CP plus = C vagy magasabb szoftververziójú Truma CP plus kezelőegység Combi = Combi Gas (E) / Diesel (E) fűtőberendezés Klíma 1 / Klíma 2 = különböző változatú berendezéseknek kell lenniük. Több mint két klímarendszer nem lehet. TIN-képes Truma klímarendszerek Aventa eco / Aventa comfort* klímarendszer Saphir compact (sorozatsz ) / Saphir comfort RC klímarendszer * kombinálva a CP plus-szal sorozatsz felett lehetséges igen nem nem nem App időmérő kapcsolója igen igen igen nem 6

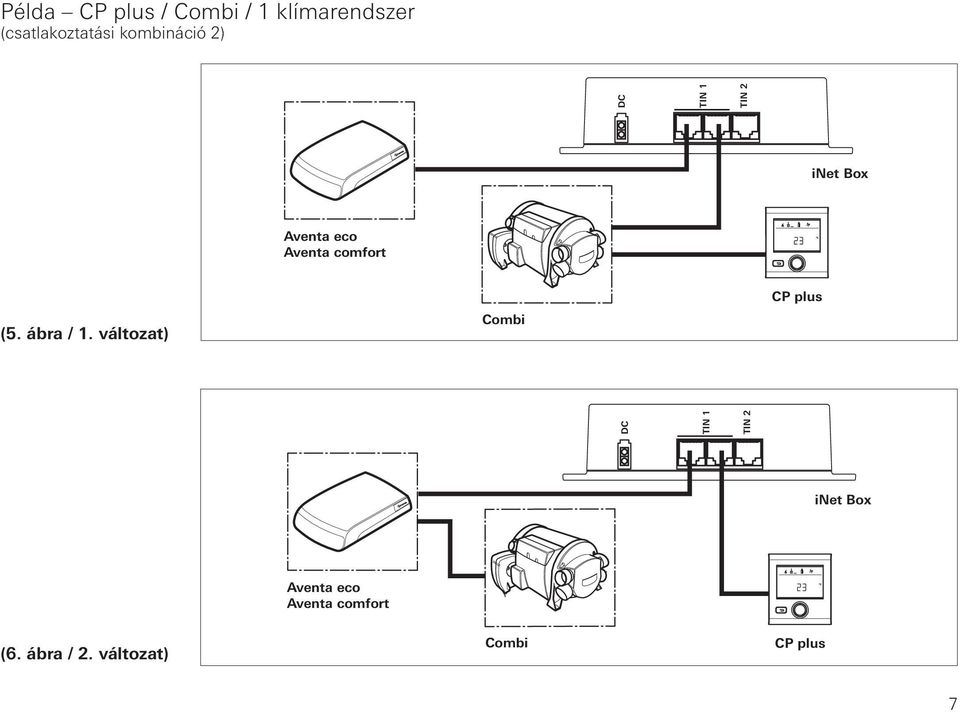

7 Példa CP plus / Combi / 1 klímarendszer (csatlakoztatási kombináció 2) DC TIN 1 TIN 2 Aventa eco Aventa comfort (5. ábra / 1. változat) Combi CP plus DC TIN 1 TIN 2 Aventa eco Aventa comfort (6. ábra / 2. változat) Combi CP plus 7

8 Példa CP plus / Combi / 2 klímarendszer (csatlakoztatási kombináció 5) DC TIN 1 TIN 2 (7. ábra / 1. változat) Combi CP plus Aventa eco Aventa comfort Saphir comfort RC Példa 2 klímarendszer (csatlakoztatási kombináció 7) DC TIN 1 TIN 2 Aventa eco Saphir comfort RC 8. ábra 8

9

10

11

12 Meghibásodás esetén forduljon a Truma szervizközponthoz vagy valamelyik hivatalos szervizpartnerünkhöz (lásd A gyors feldolgozás érdekében készítse elő a berendezés típusát és sorozatszámát (lásd a típustáblán). Kempingvilág Kft. Újhegyi út 7 Tel. +36 (0) H-1108 Budapest Fax +36 (0) /2015 Fo Truma Gerätetechnik GmbH & Co. KG Wernher-von-Braun-Straße Putzbrunn Deutschland Service Telefon +49 (0) Telefax +49 (0)
