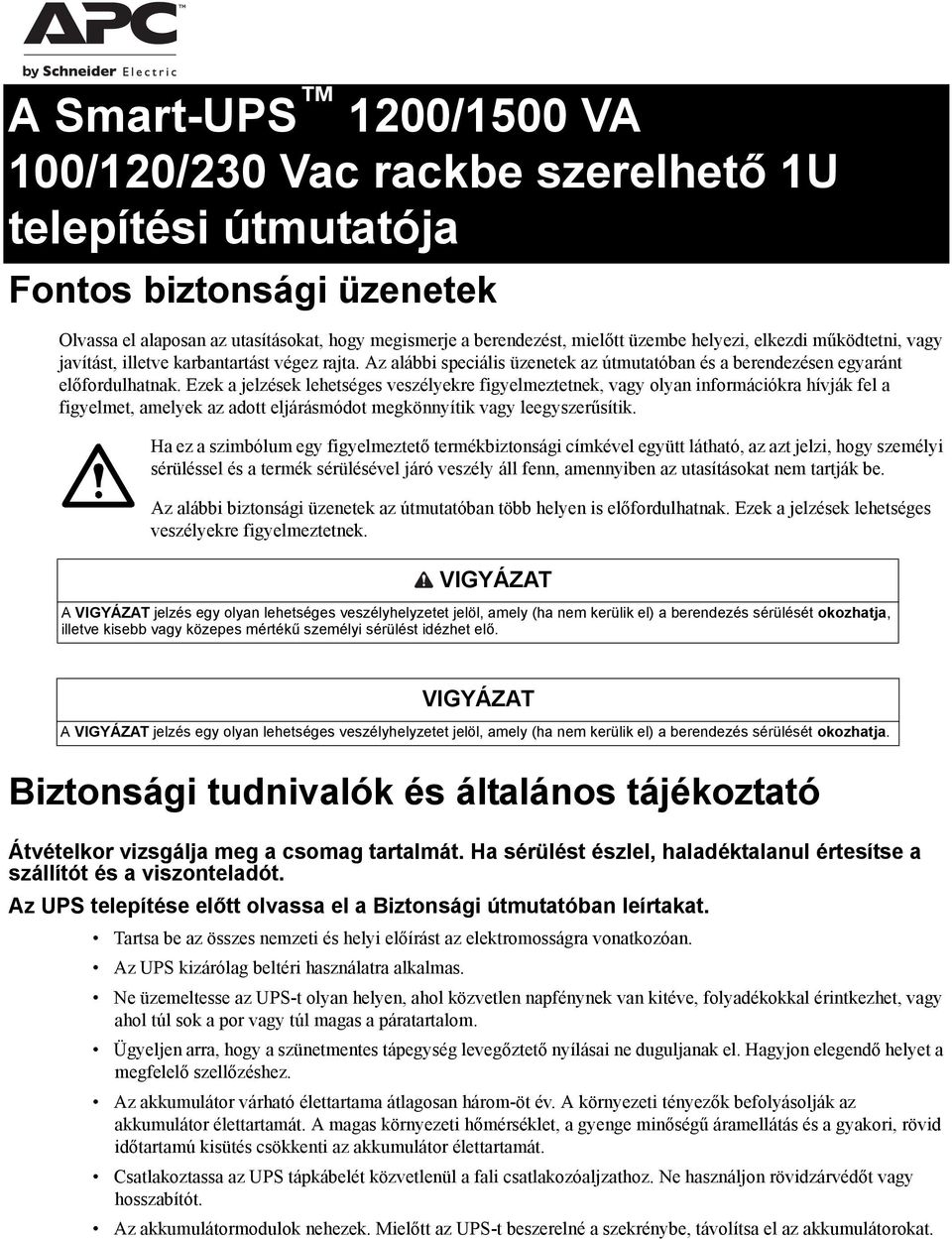

1 A Smart-UPS 1200/1500 VA 100/120/230 Vac rackbe szerelhető 1U telepítési útmutatója Fontos biztonsági üzenetek Olvassa el alaposan az utasításokat, hogy megismerje a berendezést, mielőtt üzembe helyezi, elkezdi működtetni, vagy javítást, illetve karbantartást végez rajta. Az alábbi speciális üzenetek az útmutatóban és a berendezésen egyaránt előfordulhatnak. Ezek a jelzések lehetséges veszélyekre figyelmeztetnek, vagy olyan információkra hívják fel a figyelmet, amelyek az adott eljárásmódot megkönnyítik vagy leegyszerűsítik. Ha ez a szimbólum egy figyelmeztető termékbiztonsági címkével együtt látható, az azt jelzi, hogy személyi sérüléssel és a termék sérülésével járó veszély áll fenn, amennyiben az utasításokat nem tartják be. Az alábbi biztonsági üzenetek az útmutatóban több helyen is előfordulhatnak. Ezek a jelzések lehetséges veszélyekre figyelmeztetnek. A jelzés egy olyan lehetséges veszélyhelyzetet jelöl, amely (ha nem kerülik el) a berendezés sérülését okozhatja, illetve kisebb vagy közepes mértékű személyi sérülést idézhet elő. A jelzés egy olyan lehetséges veszélyhelyzetet jelöl, amely (ha nem kerülik el) a berendezés sérülését okozhatja. Biztonsági tudnivalók és általános tájékoztató Átvételkor vizsgálja meg a csomag tartalmát. Ha sérülést észlel, haladéktalanul értesítse a szállítót és a viszonteladót. Az UPS telepítése előtt olvassa el a Biztonsági útmutatóban leírtakat. Tartsa be az összes nemzeti és helyi előírást az elektromosságra vonatkozóan. Az UPS kizárólag beltéri használatra alkalmas. Ne üzemeltesse az UPS-t olyan helyen, ahol közvetlen napfénynek van kitéve, folyadékokkal érintkezhet, vagy ahol túl sok a por vagy túl magas a páratartalom. Ügyeljen arra, hogy a szünetmentes tápegység levegőztető nyílásai ne duguljanak el. Hagyjon elegendő helyet a megfelelő szellőzéshez. Az akkumulátor várható élettartama átlagosan három-öt év. A környezeti tényezők befolyásolják az akkumulátor élettartamát. A magas környezeti hőmérséklet, a gyenge minőségű áramellátás és a gyakori, rövid időtartamú kisütés csökkenti az akkumulátor élettartamát. Csatlakoztassa az UPS tápkábelét közvetlenül a fali csatlakozóaljzathoz. Ne használjon rövidzárvédőt vagy hosszabítót. Az akkumulátormodulok nehezek. Mielőtt az UPS-t beszerelné a szekrénybe, távolítsa el az akkumulátorokat.

2 A csomag tartalma Minden modell Dokumentációs CD Előlap 1U sínkészlet sínekkel, hevederekkel, csavarokkal Illesztőkeretek, 100 V AC modellek Soros kábel 120 V AC/230 V AC modellek 120 V AC/230 V AC modellek Illesztőkeretek, 120/230 V AC modellek 230 Vac modellek USB-kábel Telepítés Szoftver CD 2 tápkábel Akkumulátorok eltávolítása A BERENDEZÉS KÁROSODÁSA VAGY SZEMÉLYI SÉRÜLÉS A készülék nehéz. Mindig olyan biztonsági emelési technikákat alkalmazzon, amelyek a berendezés súlyához megfelelőek. A szünetmentes tápegység és az akkumulátoregység együttes súlya 53 font (24 kg). Az akkumulátoregység 23 font (10,5 kg) súlyú. Távolítsa el az akkumulátort, mielőtt beszerelné az szünetmentes tápegységet a rackbe. Az utasítások figyelmen kívül hagyása a berendezés károsodását, továbbá kisebb vagy közepes mértékű személyi sérülést okozhat 1 Távolítsa el az előlapot. 2 Távolítsa el az akkumulátortartó ház ajtaját rögzítő csavart. 3 Nyissa ki az akkumulátortartó ház ajtaját. 4 Csúsztassa ki az akkumulátort a szünetmentes tápegységből. Ügyeljen, hogy a szünetmentes tápegységből ne az akkumulátorkábelnél fogva távolítsa el az akkumulátort. su0705a su0707a su0704a su0706a 2 Smart-UPS 1200 VA 100 Vac rackbe szerelhető 1U / 1500 VA 120/230 Vac rackbe szerelhető

3 Rack-be szerelés A BERENDEZÉS KÁROSODÁSA VAGY SZEMÉLYI SÉRÜLÉS Amikor rackbe szereli a berendezést, a fogyasztókat mindig a rack aljára szerelje be. A rackbe vagy állványra szerelt konfigurációkban a szünetmentes tápegységet mindig a perifériás eszközök fölé kell beszerelni. xxx Az utasítások figyelmen kívül hagyása a berendezés károsodását, továbbá kisebb vagy közepes mértékű személyi sérülést okozhat Megjegyzés: A beszerelési folyamat az illesztőkeretek mindkét típusánál megegyezik. 1 Rögzítse a sínillesztőket és a tartókat a szünetmentes tápegységhez. A rackbe szerelt tartókhoz két-két csavart, a sínillesztőkhöz pedig egyenként három csavart használjon. 2 Szerelje be a szünetmentes tápegységhez kapott 1U sínkészletet. Kövesse a sínkészlet beszerelési utasításait. 3 Csúsztassa be a szünetmentes tápegységet a rackbe. Rögzítse az illesztőkereteket a rackben a tartozékként kapott csavarok segítségével. 4 Csúsztassa be az akkumulátort a szünetmentes tápegységbe. 5 Illessze vissza az akkumulátortartó ház ajtaját. 6 Rögzítse az ajtót a korábban eltávolított csavar segítségével. su0713a su0714a su0710a su0712a su0708a su0709a Smart-UPS 1200 VA 100 Vac rackbe szerelhető 1U / 1500 VA 120/230 Vac rackbe szerelhető 3

4 7 Rögzítse a két akkumulátorcsatlakozót a lenti ábrán látható módon. 8 Szerelje fel az előlapot a szünetmentes tápegység elejére. Áttekintés és bekapcsolás Elülső panel 1 Akkumulátor 2 Akkumulátor csatlakozó 3 Kijelző su0697a 4 Előlap Hátsó panelek 1200/1500 VA 100/120 Vac 1500 VA 230 Vac su0699c su0699b su0724a su0715a 1 Megszakító/Túlterhelés elleni védelem 2 UPS-bemenet 3 Ellenőrzött kimenetcsoport 1 4 Ellenőrzött kimenetcsoport 2 5 RJ45 csatlakozó soros UPS-ellenőrző port 6 USB-port 7 SmartSlot az opcionális kiegészítő kártyához 4 Smart-UPS 1200 VA 100 Vac rackbe szerelhető 1U / 1500 VA 120/230 Vac rackbe szerelhető

5 Elektromos csatlakozók Az aljzat típusa és helye változhat. A BERENDEZÉS SÉRÜLÉSÉNEK KOCKÁZATA Vegye figyelembe az elektromosságra vonatkozó összes helyi és országos előírást. A bekötést szakképzett villanyszerelővel kell elvégeztetni. A szünetmentes tápegységet mindig földelt elektromos aljzathoz csatlakoztassa. Az utasítások figyelmen kívül hagyása anyagi kárt okozhat su0628a Kijelző 1 Hálózatról LED 2 Akkumulátorról LED 3 Hiba LED 4 Akkumulátorcsere LED 5 FEL/LE nyílgombok 6 Kijelző képernyő 7 ENTER gomb su0701a 8 UPS-kimenet Be/Ki kapcsoló gomb 9 ESCAPE gomb Smart-UPS 1200 VA 100 Vac rackbe szerelhető 1U / 1500 VA 120/230 Vac rackbe szerelhető 5
