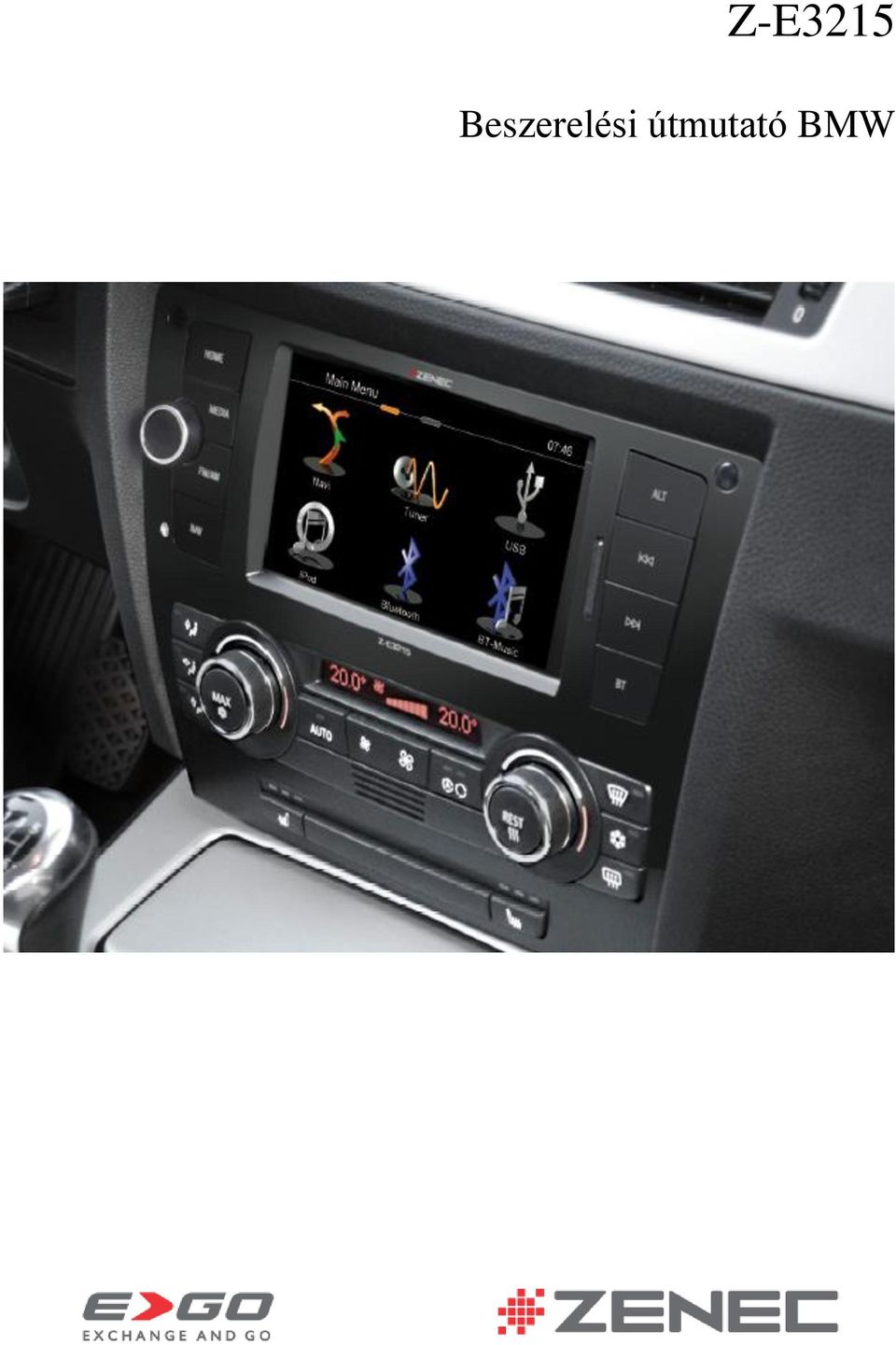

1 Z-E3215 Beszerelési útmutató BMW

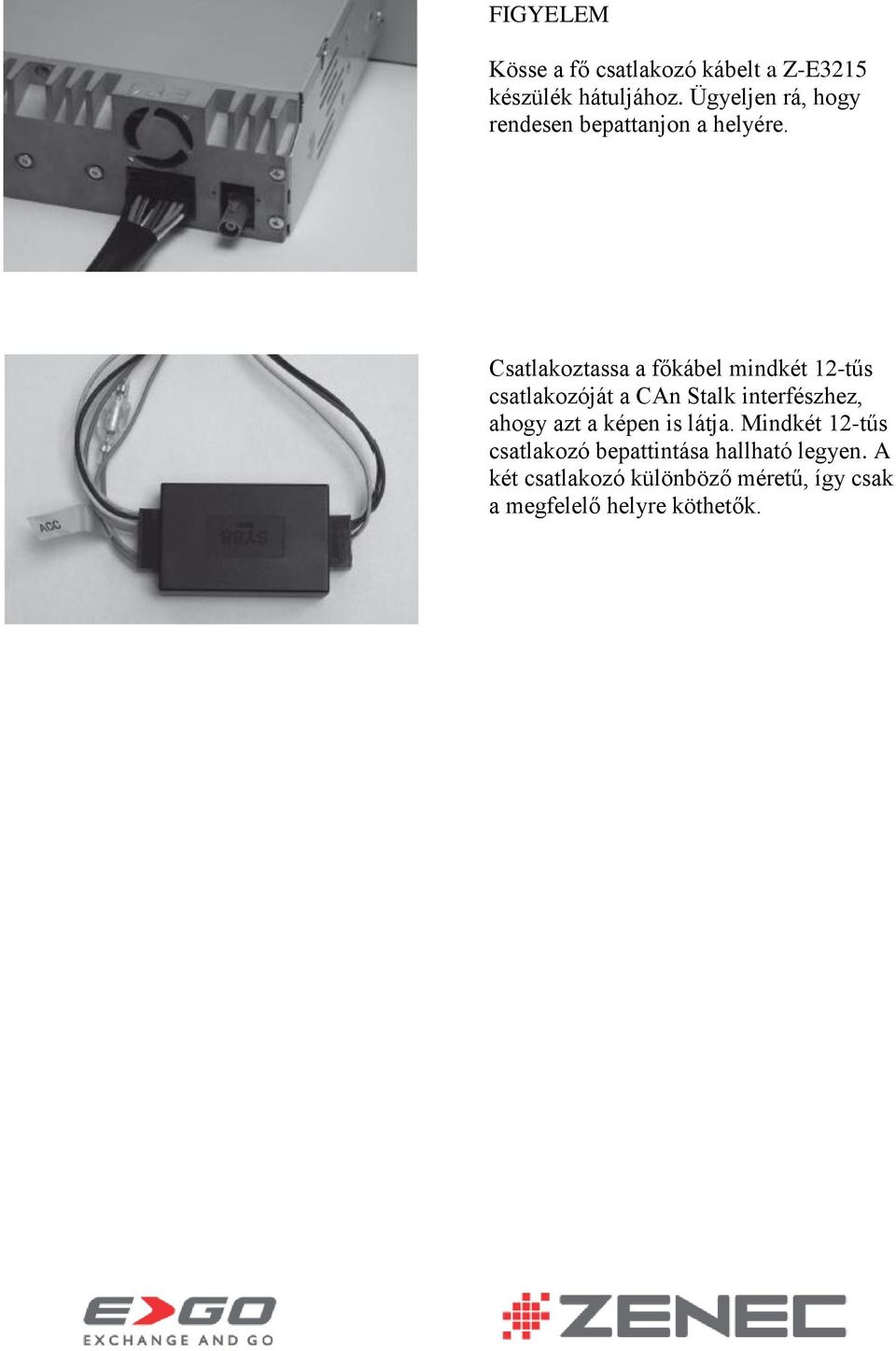

2 FIGYELEM Kösse a fő csatlakozó kábelt a Z-E3215 készülék hátuljához. Ügyeljen rá, hogy rendesen bepattanjon a helyére. Csatlakoztassa a főkábel mindkét 12-tűs csatlakozóját a CAn Stalk interfészhez, ahogy azt a képen is látja. Mindkét 12-tűs csatlakozó bepattintása hallható legyen. A két csatlakozó különböző méretű, így csak a megfelelő helyre köthetők.

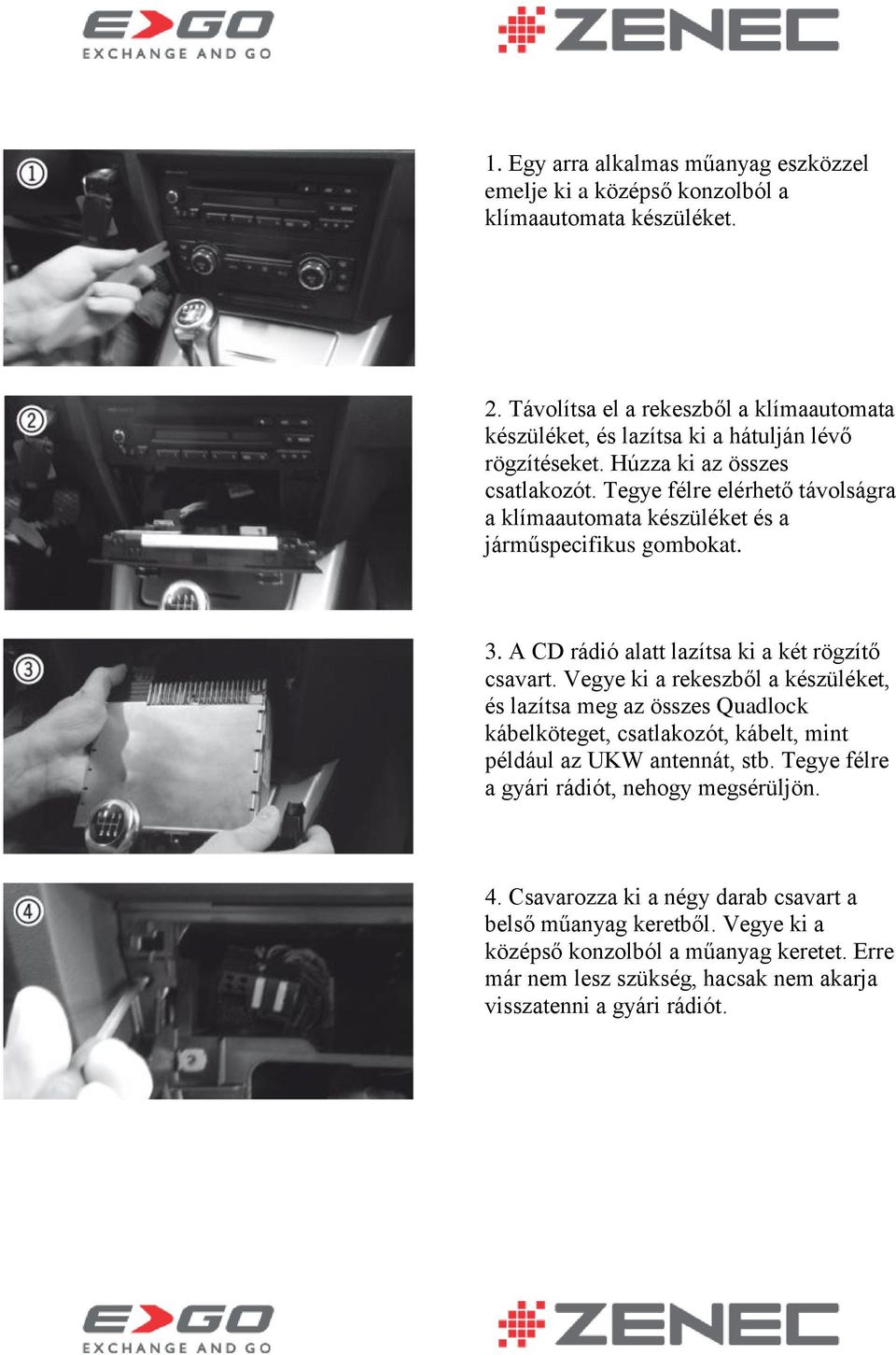

3 1. Egy arra alkalmas műanyag eszközzel emelje ki a középső konzolból a klímaautomata készüléket. 2. Távolítsa el a rekeszből a klímaautomata készüléket, és lazítsa ki a hátulján lévő rögzítéseket. Húzza ki az összes csatlakozót. Tegye félre elérhető távolságra a klímaautomata készüléket és a járműspecifikus gombokat. 3. A CD rádió alatt lazítsa ki a két rögzítő csavart. Vegye ki a rekeszből a készüléket, és lazítsa meg az összes Quadlock kábelköteget, csatlakozót, kábelt, mint például az UKW antennát, stb. Tegye félre a gyári rádiót, nehogy megsérüljön. 4. Csavarozza ki a négy darab csavart a belső műanyag keretből. Vegye ki a középső konzolból a műanyag keretet. Erre már nem lesz szükség, hacsak nem akarja visszatenni a gyári rádiót.

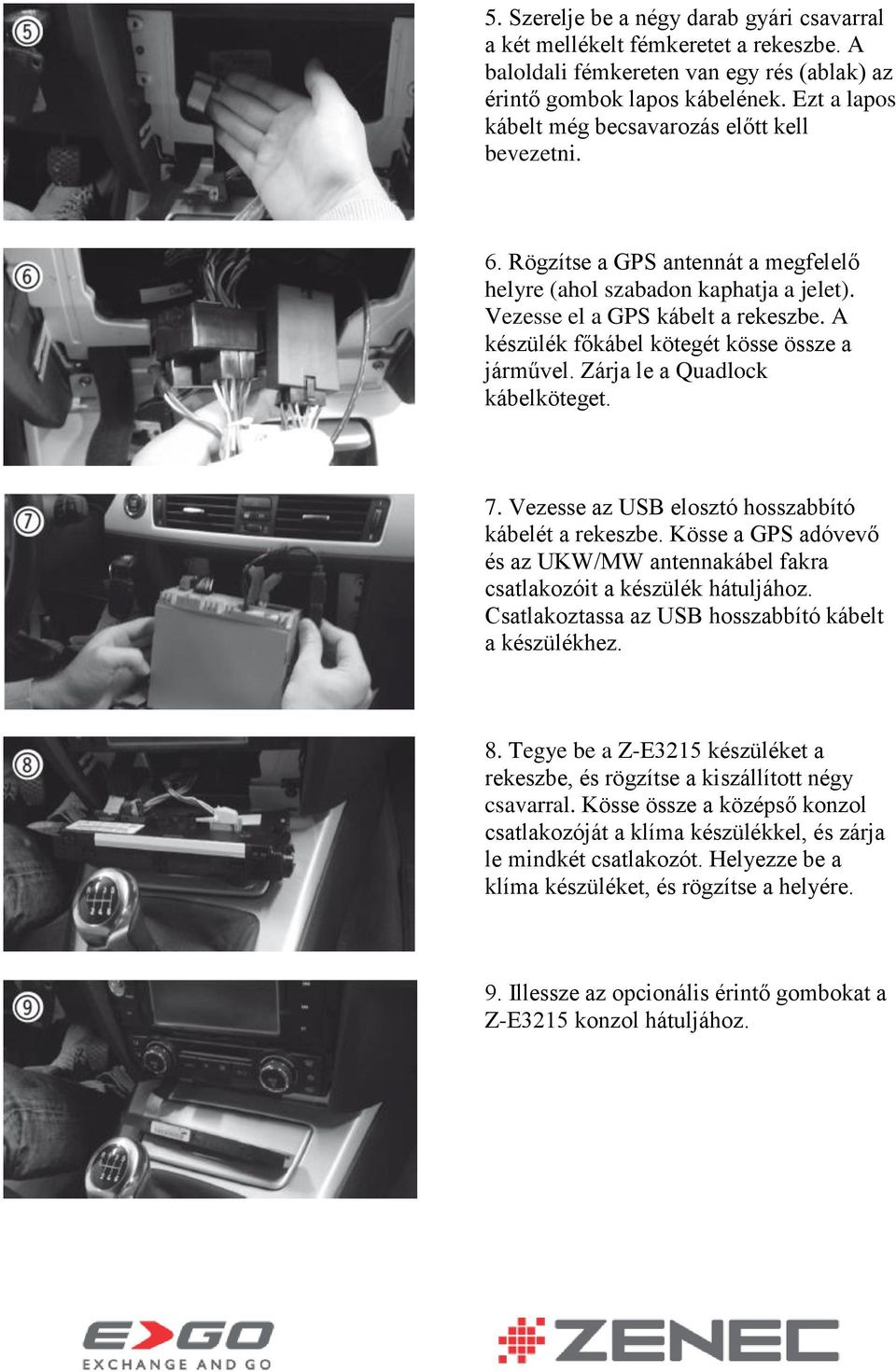

4 5. Szerelje be a négy darab gyári csavarral a két mellékelt fémkeretet a rekeszbe. A baloldali fémkereten van egy rés (ablak) az érintő gombok lapos kábelének. Ezt a lapos kábelt még becsavarozás előtt kell bevezetni. 6. Rögzítse a GPS antennát a megfelelő helyre (ahol szabadon kaphatja a jelet). Vezesse el a GPS kábelt a rekeszbe. A készülék főkábel kötegét kösse össze a járművel. Zárja le a Quadlock kábelköteget. 7. Vezesse az USB elosztó hosszabbító kábelét a rekeszbe. Kösse a GPS adóvevő és az UKW/MW antennakábel fakra csatlakozóit a készülék hátuljához. Csatlakoztassa az USB hosszabbító kábelt a készülékhez. 8. Tegye be a Z-E3215 készüléket a rekeszbe, és rögzítse a kiszállított négy csavarral. Kösse össze a középső konzol csatlakozóját a klíma készülékkel, és zárja le mindkét csatlakozót. Helyezze be a klíma készüléket, és rögzítse a helyére. 9. Illessze az opcionális érintő gombokat a Z-E3215 konzol hátuljához.

5 10. Vezesse be az opcionális érintő gombok lapos kábelét a baloldali ablakrésen át, és tegye fel a készülék elülső keretét. A keretnek több bepattintó pontja van, mindegyiknek be kell pattannia a helyére. Ezzel véget ért a beszerelés. Tegye be a készülék SD kártyahelyére a 8 GB SDHC navigációs kártyát. 11. Ha készen van a beszereléssel, indítsa be a motort, és menjen ki a szabadba a garázsból (a GPS antenna így fogja a jeleket). Kapcsolja be a Z-E3215 készüléket a NAV gomb megnyomásával váltson manuális irányításra a navigációs üzemmódban, és kb. 3-5 perc alatt bejönnek a Sat Fix beállítások. Amíg a készülék a GPS szatelliteket keresi, a képernyőn egy forgó ikon jelenik meg. Kikapcsolhatja a készüléket, beírhat egy célállomást vagy folytathatja a funkciók beállítását igény szerint.

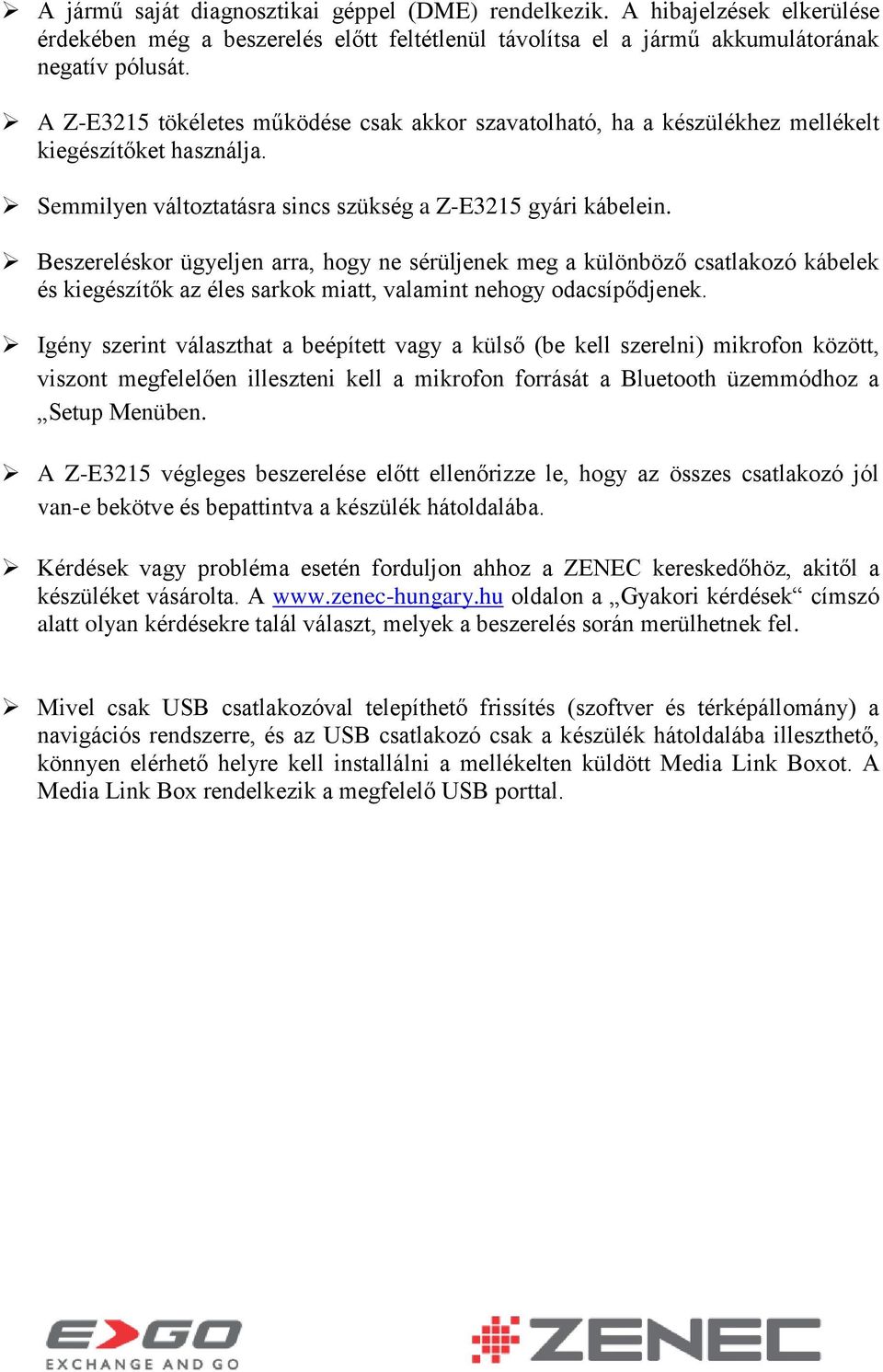

6 A jármű saját diagnosztikai géppel (DME) rendelkezik. A hibajelzések elkerülése érdekében még a beszerelés előtt feltétlenül távolítsa el a jármű akkumulátorának negatív pólusát. A Z-E3215 tökéletes működése csak akkor szavatolható, ha a készülékhez mellékelt kiegészítőket használja. Semmilyen változtatásra sincs szükség a Z-E3215 gyári kábelein. Beszereléskor ügyeljen arra, hogy ne sérüljenek meg a különböző csatlakozó kábelek és kiegészítők az éles sarkok miatt, valamint nehogy odacsípődjenek. Igény szerint választhat a beépített vagy a külső (be kell szerelni) mikrofon között, viszont megfelelően illeszteni kell a mikrofon forrását a Bluetooth üzemmódhoz a Setup Menüben. A Z-E3215 végleges beszerelése előtt ellenőrizze le, hogy az összes csatlakozó jól van-e bekötve és bepattintva a készülék hátoldalába. Kérdések vagy probléma esetén forduljon ahhoz a ZENEC kereskedőhöz, akitől a készüléket vásárolta. A oldalon a Gyakori kérdések címszó alatt olyan kérdésekre talál választ, melyek a beszerelés során merülhetnek fel. Mivel csak USB csatlakozóval telepíthető frissítés (szoftver és térképállomány) a navigációs rendszerre, és az USB csatlakozó csak a készülék hátoldalába illeszthető, könnyen elérhető helyre kell installálni a mellékelten küldött Media Link Boxot. A Media Link Box rendelkezik a megfelelő USB porttal.

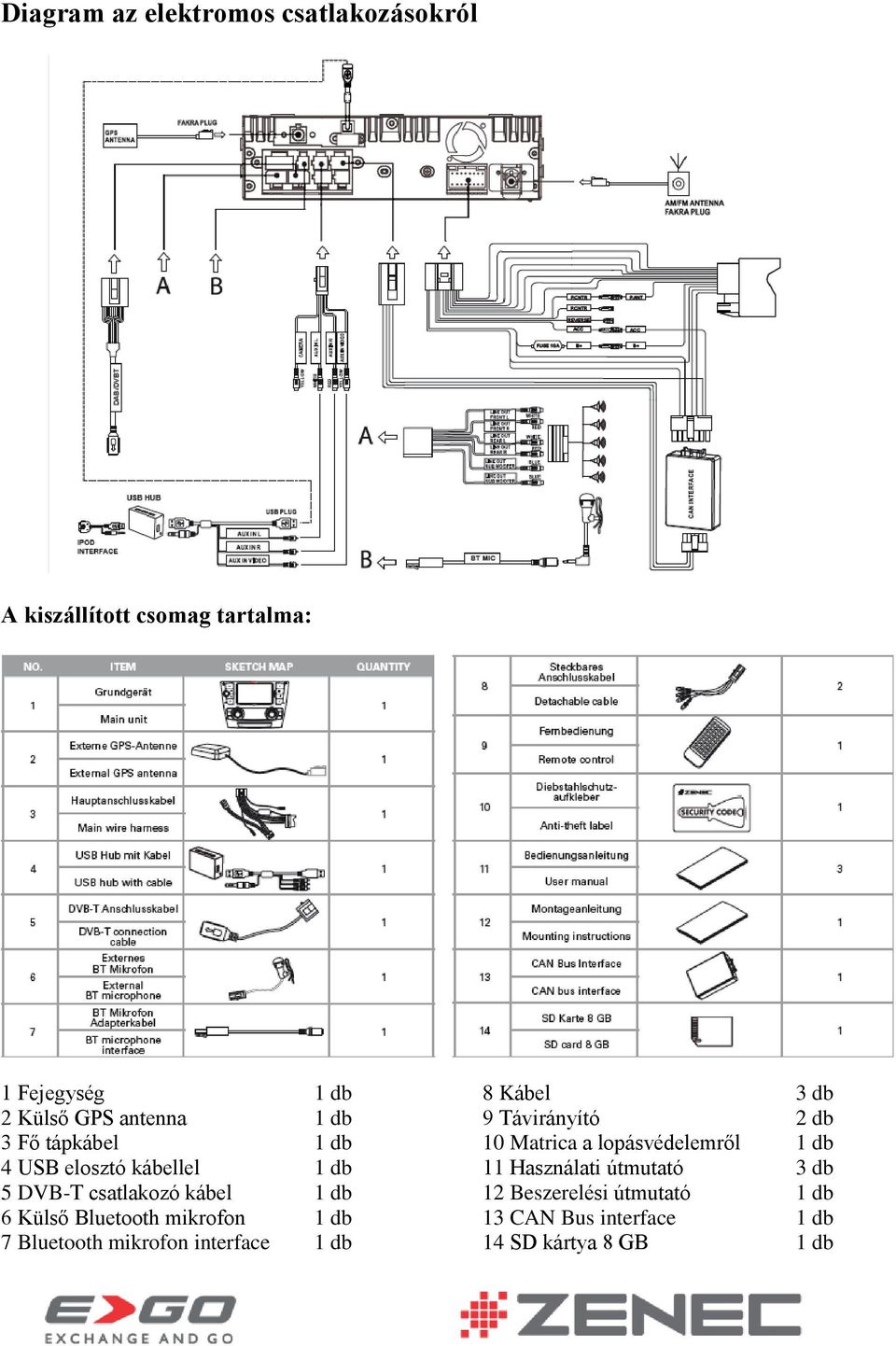

7 Diagram az elektromos csatlakozásokról A kiszállított csomag tartalma: 1 Fejegység 1 db 2 Külső GPS antenna 1 db 3 Fő tápkábel 1 db 4 USB elosztó kábellel 1 db 5 DVB-T csatlakozó kábel 1 db 6 Külső Bluetooth mikrofon 1 db 7 Bluetooth mikrofon interface 1 db 8 Kábel 3 db 9 Távirányító 2 db 10 Matrica a lopásvédelemről 1 db 11 Használati útmutató 3 db 12 Beszerelési útmutató 1 db 13 CAN Bus interface 1 db 14 SD kártya 8 GB 1 db
