1 Aktív beltéri DVB-T/T2 antenna SRT ANT 10 ECO Picture similar Használati útmutató

2 Tartalomjegyzék 1.0 BEVEZETŐ A DOBOZ TARTALMA BIZTONSÁGI ELŐ ÍRÁSOk AZ ANTENNA BEÁLLÍTÁSA BEVEZETŐ Köszönjük, hogy a STRONG SRT ANT 10 ECO DVB-T/T2 antennát választotta. Az antenna digitális földi jelek vételére alkalmas és bármelyik digitális földi vevőkészülékkel (DVB-T/T2) használható. Csak beltéri használatra alkalmas. Ez a DVB-T/T2 antenna aktív típusú antenna, amelyben a jobb minőségű jel elérését beépített alacsony zajszintű erősítő biztosítja. Optimális működési feltételek eléréséhez a készülék üzembehelyezése előtt kérjük olvassa el figyelmesen a kezelési útmutatót. Műszaki adatok: Frekvenciatartomány: VHF 47~230 MHz, UHF 470~870 MHz Bemeneti jelszint: 45 db RF kimenet: 75 Ohm Áramellátás: 5 V/40 ma a DVB-T/T2 vevőkészülék RF portján keresztül vagy 12 V DC/250 ma külső 230 V AC/DC adapterrel Különleges jellemzők: beépített alacsony zajszintű erősítő. jobb iránybeállítás: optimális beállítás az adó felé, csökkentett zavaró jel felvétel. 2.0 A DOBOZ TARTALMA 1. SRT ANT 10 ECO Aktív DVB-T/T2 digitális beltéri antenna 2. Koaxiális kábel 3. Álló egység 4. Kezelési útmutató Magyar

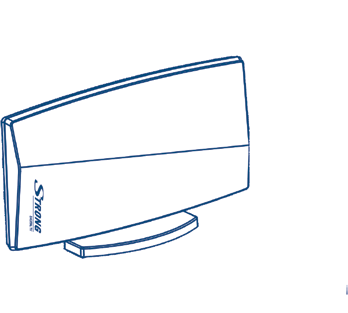

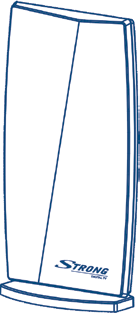

3 3.0 BIZTONSÁgI ELŐ ÍRÁSOk Az áramütés veszélyének elkerülése érdekében a csatlakoztatások elvégzése előtt mindig áramtalanítsa a készüléket. A kábelben fellépő rövidzárlat véglegesen károsíthatja a készüléket. Az antennát soha ne telepítse házon kívülre vagy nedves helyiségekbe, pl. fürdőszobába. Soha ne használjon nem megfelelő paraméterekkel rendelkező AC adaptereket, mivel az véglegesen károsíthatja az antennát vagy a digitális vevőkészüléket. Csatlakoztatás előtt ellenőrizze az adapter kimeneti áramerősségét és polarizációját. 4.0 AZ ANTENNA BEÁLLÍTÁSA 1. Ellenőrizze, hogy országában az adás polaritása horizontális vagy vertikális. 2. Kattintsa be az antennát a műanyag tartóba az alábbi ábrák szerint: H V (H-adás) az antenna H beállítása (V-adás) az antenna V beállítása 3. Áramtalanítsa a digitális vevőkészüléket. 4. A tartozék RF kábelt csatlakoztassa az antennára: a kábel dugóját óvatosan dugja be az antenna hátoldalán található F csatlakozóba majd csavarja be kézzel a rögzítőcsavart az óramutató járásával megegyező irányba. 5. Az RF kábel másik végét csatlakoztassa a digitális vevőkészülékre. Ez a csatlakozó általában ANT (in) vagy RF (in) felirattal van ellátva. 6. Kapcsolja be a digitális vevőkészüléke. 2

4 1. AC Outlet 2. AC Adaptor (DC 12 V) (nem tartozék) 3. Antenna (Hátulnézet) 4. TV 5. Koaxiális kábel 6. HDMI kábel/ SCART kábel (optional) 7. Digital Set Top Box 4.1 AZ ANTENNA BEÁLLÍTÁSA 1. Kapcsolja be a TV-t és a digitális vevőkészüléket. 2. A digitális vevőkészülék távirányítóján nyomja meg a MENU gombot. A beállítási (Set-Up) vagy telepítési (Installation) menüben ellenőrizze, hogy az antenna áramellátása ON pozícióban van. (A menüben általában ANT power, Ext Antenna power vagy Active antenna power szerepel.) * 3. A készülék menüjéből válassza ki azt a mezőt amelyben a jelerősség mutatók vannak. (A jelerősség mérő általában a Channel Scan menüpont alatt található). 4. Ezután az antenna mozgatásával keresse meg a lehető legerősebb jelet. Az antennát tartsa a kezében és keressen minél magasabban található vételi pontot. Ezután lassan forgassa körbe az antennát és közben figyelje a jelerősség mutatókat a képernyőn. A legerősebb jelnél rögzítse az antennát. 5. Fontos, hogy az antennát olyan helyre telepítse ahol elfogadható jelerősségű vétel biztosított. Próbáljon ki több helyet is a szobában, például az ablak közelében vagy egy könyvespolc tetején, stb. Megjegyzés: az antennát NE helyezze: Erős sugárzás forrású vagy interferenciájú készülékek közelébe: DECT és GSM telefonok, adóvevőkészülékek, mikrohullámú sütők, stb. Nagy áramfelvételű készülékek közelébe: hősugárzók, légkondicionálók, hajszárítók, stb. * Ha a menüben ez az opció nem szerepel, ellenőrizze, hogy készüléke rendelkezik-e aktív antenna kimenettel (5 V DC RF kábelen keresztül). Ha nem biztos benne, kérdezze meg a márkakereskedőt. Magyar 3

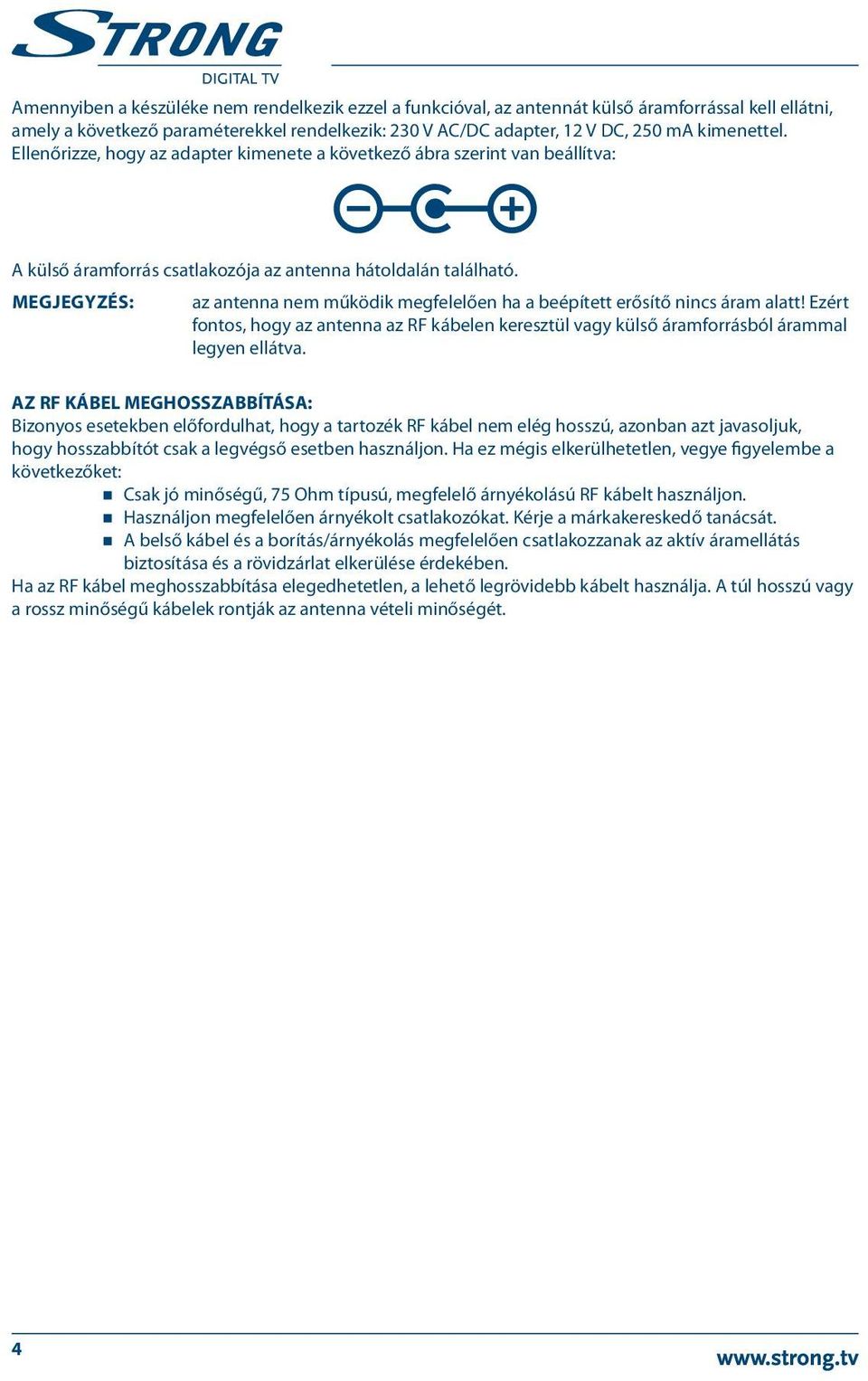

5 Amennyiben a készüléke nem rendelkezik ezzel a funkcióval, az antennát külső áramforrással kell ellátni, amely a következő paraméterekkel rendelkezik: 230 V AC/DC adapter, 12 V DC, 250 ma kimenettel. Ellenőrizze, hogy az adapter kimenete a következő ábra szerint van beállítva: A külső áramforrás csatlakozója az antenna hátoldalán található. Megjegyzés: az antenna nem működik megfelelően ha a beépített erősítő nincs áram alatt! Ezért fontos, hogy az antenna az RF kábelen keresztül vagy külső áramforrásból árammal legyen ellátva. AZ RF KÁBEL MEGHOSSZABBÍTÁSA: Bizonyos esetekben előfordulhat, hogy a tartozék RF kábel nem elég hosszú, azonban azt javasoljuk, hogy hosszabbítót csak a legvégső esetben használjon. Ha ez mégis elkerülhetetlen, vegye figyelembe a következőket: Csak jó minőségű, 75 Ohm típusú, megfelelő árnyékolású RF kábelt használjon. Használjon megfelelően árnyékolt csatlakozókat. Kérje a márkakereskedő tanácsát. A belső kábel és a borítás/árnyékolás megfelelően csatlakozzanak az aktív áramellátás biztosítása és a rövidzárlat elkerülése érdekében. Ha az RF kábel meghosszabbítása elegedhetetlen, a lehető legrövidebb kábelt használja. A túl hosszú vagy a rossz minőségű kábelek rontják az antenna vételi minőségét. 4
