1 Pataky István Fővárosi Gyakorló Híradásipari és Informatikai Szakközépiskola Elektronikus anyag a gyakorlati képzéshez UT-70A típusú digitális multiméter magyar nyelvű használati útmutatója Budapest

2 Tartalomjegyzék Tartalomjegyzék...2 Előszó...3 A biztonságos használat érdekében...4 Előlap, kezelőszervek és csatlakozók...5 Bemenetek...6 Kiegészítők...6 Elektronikai jelölések...6 Általános információk...7 Mérhető mennyiségek jellemzői...8 Mérések...11 Funkció gombok...11 Váltó (ACV) feszültség mérése...13 Egyen (DCA) áram mérése...14 Váltó (ACA) áram mérése...15 Ellenállás mérése...16 Induktivitás mérés...17 Kapacitás mérés...18 Frekvencia mérése...19 Hőmérséklet mérése...20 Tranzisztor paraméter vizsgálat...21 Dióda (PN átmenet) vizsgálat...21 Folytonossági teszt...21 TTL jelszint vizsgálat...21 Karbantartás...22 Biztosíték és elem csere...23 Tartozékok...23

3 Előszó Az UT-70A típusú multiméter egy hordozható digitális mérőműszer több funkcióval, új felépítéssel, nagyméretű kijelzővel és megbízható minőséggel. Ez a műszer képes mérni feszültséget és áramot, mind váltó- (AC), mind egyenfeszültséget (DC) és áramot, ellenállást, kapacitást, induktivitást, hőmérsékletet, frekvenciát, nyitóirányú feszültségét a diódának, a tranzisztor hfe (β) értékét és folytonossági (szakadás) vizsgálatot, valamint TTL logikai szinteket. Rendkívüli funkciókkal rendelkezik, mint például a mért adat tárolása, a maximum érték megőrzése, rossz fényviszonyok között a kijelző megvilágítása, a kijelzőn megjelenő plusz információk. Ezek a vizsgált jel polaritása, a méréshatár túllépése, az alacsony elem szint, a mértékegységek. A készülék túlfeszültség és túláram védett, valamint automatikus kikapcsolással rendelkezik.

4 A biztonságos használat érdekében 1. CE verzió: A műszer megfelel az IEC szabványnak: a szennyezési mérték 2, a túlfeszültség kategória CAT III 1000V, CAT IV 600V és kettős szigetelésű. UL verzió: A műszer megfelel az UL61010B-1 szabványoknak: a szennyezési mérték 2, a túlfeszültség kategória CAT II 1000V és kettős szigetelésű. CAT II: helyi szinten, a készülék, hordozható eszközök, stb. kisebb tranziens túlfeszültségekkel, mint az Installációs Kategória III (CAT III). CAT III: elosztói szinten, állandó telepítéssel és kisebb tranziens túlfeszültségekkel, mint az Installációs Kategória IV (CAT IV). CAT IV: elsődleges energiaellátási szinten, felsővezetékek, vezetékhálózatok, stb. 2. Használat előtt győződjön meg róla, hogy a készülék szigetelése jó állapotú, nem sérült és nem törött. 3. Egyáltalán ne használja a készüléket, ha a hátsó borítás nincs a helyén vagy fenn áll az áramütés veszélye. 4. Ha az elem jel megjelenik a kijelzőn, mindenképp cseréljen elemet a pontos mérés érdekében. 5. Állítsa be a méréshatár váltót a megfelelő helyzetbe. 6. A műszer megvédése és az áramütés elkerülése végett a mért érték nem haladhatja meg a maximális méréshatár értékét. 7. A műszer meghibásodásának elkerülésére a méréshatár váltót ne kapcsoljuk át a mérés ideje alatt. 8. Az áramütés elkerüléséhez legyünk figyelemmel, ha a mért feszültség nagyobb, mint 60V DC vagy 42Vrms AC. 9. Csak a megfelelő biztosítékokat használjuk annak cseréjekor: 5x20mm F 0.5A 250V vagy 5X20mm F 10A 250V. 5x20mm F 0.63A 250V 10. Kerüljük a műszer használatát magas hőmérséklet és nagy páratartalom mellett. A készülék elromolhat, ha a műszert nedvesség éri. 11. Kérjük, használja a mérő adaptert, ha nagyméretű induktivitást és kapacitást mér, hogy megvédje a többfunkciójú csatlakozókat a sérüléstől. 12. Ez a készülék egy pontos műszer, az áramköreit és potenciométereit megváltoztatni vagy elállítani nem szabad. 13. Puha ruhával és enyhe tisztítószerrel szabad csak a burkolatot tisztítani a karbantartás idején. Kerüljük a szemcsés súrolószereket és oldószereket. 14. Állítsuk alaphelyzetbe az LC gombot, hagyjuk az LC áramkört Off módban, az LC mérés után viszonylag nagy áramok léphetnek fel.

5 Előlap, kezelőszervek és csatlakozók 1. Burkolat 2. Funkció gombok 3. Funkció és méréshatár választó forgatógomb 4. Bemeneti csatlakozók 5. LCD kijelző

6 Bemenetek Csatlakozó Leírás Röviden 10A Bementi csatlakozó 0.2A 10A áramok számára. A μa, ma Bemeneti csatlakozó 0.01μA 0.2A áramok számára. ma Bementi csatlakozó a V, Ω, Hz, feszültség, ellenállás, frekvencia, dióda, folytonosság V/Ω és TTL jelszintek számára. COM Közös csatlakozó az áram, feszültség, frekvencia, dióda, folytonosság, TTL jelszintek méréséhez. COM Kiegészítők 1. Többcélú csatlakozóaljzat: tranzisztor erősítésének, kis kapacitás és kis induktivitás méréséhez, valamint hőmérsékletérzékelő K-típusú lapos csatlakozóval történő csatlakoztatásához. (nem tartozék) 2. Mérő adapter: nagyméretű kapacitás és induktivitás méréséhez. 3. K-típusú kereszt csatlakozós hőmérsékletérzékelő: közvetlenül a bemenetre köthető a V/Ω és a ma csatlakozó közé hőmérséklet mérés céljából. Elektronikai jelölések AC (Alternating Current) - váltóáram DC (Direct Current) egyenáram AC vagy DC Földelés Kettős szigetelés A beépített elem alacsony feszültsége Folytonossági hangjelző Dióda Biztosíték Figyelem. Utalás a kézikönyvben. Conforms to Standards of European Union (Az EU elveinek megfelel)

7 Általános információk V a maximális feszültség bármely bemeneti és a földelési csatlakozó közé kapcsolva. - 3 és ½ digites nagyméretű kijelző mérete: 53mm x 62mm, a maximális leolvasható érték Egyidejű mennyiség és mértékegység megjelenítés. - Automatikus kikapcsolás 15 perc tétlenség után. - Automatikus polaritás, méréshatár túllépés OL és alacsony elem szint kijelzés. - Tápforrás: egy darab 9V-os elem (6F22 vagy vele azonos). - Mintavételi sebesség: 2.5/másodperc. - Háttérvilágítás: kb. 10 másodperc/alkalom. - Adat tartás. - Maximum érték tartás. - Méretek: 195 x 90 x 40 mm, kb. 600g (tokkal együtt). - Teljes túláram és túlfeszültség védelem. - Működési hőmérséklet: 5 C- 40 C (41 F 104 F). Páratartalom: <80% (5 C- 31 C között) vagy <50% (31 C- 40 C között) - Tárolási hőmérséklet: -10 C- 50 C (14 F 122 F). - Magasság: (működés közben) 2000m, (tároláskor) 10000m - Csak beltéri használatra!

8 Mérhető mennyiségek jellemzői Pontosság: ±(a% a megjelenített +b digit a hiba), ezt 1 évig garantálják. Környezeti hőmérséklet: 23 C ±5 C Relatív páratartalom: <80% 1. Egyenfeszültség (DCV) Méréshatár Felbontás Pontosság Védelem 200mV 100μV 500Vrms 2V 1mV ±(0.5%+1) 20V 10mV 1000VDC 200V 100mV 750VAC 1000V 1V ±(0.8%+1) Megjegyzés: bemeneti impedancia kb. 10MΩ 2. Váltófeszültség (ACV) Méréshatár Felbontás Pontosság Védelem 200mV 100μV ±(1.2%+1) 500Vrms 2V 1mV 20V 10mV ±(0.8%+1) 1000VDC 200V 100mV 750VAC 750V 1V ±(1.2%+1) Megjegyzés: bemeneti impedancia kb. 10MΩ, frekvenciatartomány: Hz, a szinusz jelalak effektív értékét mutatja. 3. Egyenáram (DCA) Méréshatár Felbontás Pontosság Védelem 20μA 0.01μA ±(0.8%+1) 2mA 1μA F. 0.5A/250V 200mA 100μA ±(1.5%+1) 10A 10mA ±(2%+5) F. 10A/250V Megjegyzés: 10A-s értéket ne mérjünk több mint 10 másodpercig, 15 percenként. 4. Váltóáram (ACA) Méréshatár Felbontás Pontosság Védelem 20μA 0.01μA ±(1%+3) 2mA 1μA F. 0.5A/250V 200mA 100μA ±(1.8%+3) 10A 10mA ±(3%+7) F. 10A/250V Megjegyzés: Frekvenciatartomány: Hz, a szinusz jelalak effektív értékét mutatja, 10A-s értéket ne mérjünk több mint 10 másodpercig, 15 percenként.

9 5. Ellenállás Méréshatár Felbontás Pontosság 200Ω 0.1Ω ±(0.8%+3) 2kΩ 1Ω 20kΩ 10Ω 200kΩ 100Ω ±(0.8%+1) 2MΩ 1kΩ 20MΩ 10kΩ ±(1%+5) 2000MΩ 1MΩ ±(5%+10) Megjegyzés:Védelem: 500Vrms, normális, ha a reagálási idő lassú a 2000MΩ méréshatárban. 6. Kapacitás 7. Induktivitás Méréshatár Felbontás Pontosság Védelem 20nF 10pF 200nF 100pF ±(2.5%+5) 2μF 1nF 250Vrms 100μF 100nF ±(5%+4) Méréshatár Felbontás Pontosság Védelem 2mH 1μH 20mH 10μH ±(2%+10) 200mH 100μH 250Vrms 20H 10mH ±(3%+10) Megjegyzés: Q>10 legyen, belső ellenállás <1.3kΩ 8. Automatikus méréshatárú frekvenciamérés Méréshatár Felbontás Pontosság Védelem 2kHz- 10MHz 1Hz ±(0.1%+3) 500Vrms Megjegyzés: bemeneti érzékenység < 0.8Vrms 9. Tranzisztor hfe mérése Méréshatár Felbontás Leírás hfr 1β hfe kb. (0-1000β) megmutatja a mérendő tranzisztort (NPN, PNP) Teszt feltételek I B0 =10mA U CE =2.8V 10. Dióda Méréshatár Felbontás Pontosság Védelem 1mV A mutatott érték a dióda PN átmenetének a nyitóirányú feszültsége 500Vrms Megjegyzés: A nyitóirányú feszültség kb. 2.8V. A nyitóirányú áram kb. 1mA.

10 11. Folytonossági hangjelző Méréshatár Felbontás Pontosság Védelem 1Ω <70Ω 500Vrms Megjegyzés: 12. TTL jelszint Méréshatár Pontosság Védelem TTL logika Logikai magas > 2.0V Logikai alacsony < 0.8V 500Vrms Megjegyzés: Az eredményt hangjelzéssel jelzi. 13. Hőmérsékletmérő C-ban 14. Hőmérsékletmérő F-ban Méréshatár Felbontás Pontosság Védelem -40 C 0 C ±(3%+4) -40 C 0 C 400 C ±(1%+3) 250Vrms 1000 C 400 C 1000 C ±(2%+10) Méréshatár Felbontás Pontosság Védelem -40 F 32 F ±(3%+4) -40 F 32 F 752 F ±(1%+4) 250Vrms 1832 F 752 F 1832 F ±(2.5%) Megjegyzés: Mellékelt tartozék egy nemzetközi szabványnak megfelelő K típusú (nikkel króm nikkel szilicium) hőmérsékletmérő fejjel. Méréshatára <230 C (446 F)

11 Mérések - A jel a bemeneti csatlakozó mellett jelzi, hogy a bemeneti feszültség vagy áram nem lépheti túl a maximális értéket, különben a belső áramkörök károsodhatnak. Piros színű csatlakozó és Nagyfeszültség jel figyelmeztet a körültekintő használatra. - Kérjük ne nyomja meg az LC gombot, hogy csökkentsük az energiafelhasználást, mikor a kapacitástól vagy induktivitástól eltérő mennyiségeket mérünk. - Állítsuk be a kívánt méréshatárt, mielőtt elkezdjük a mérést. Tartsuk távol a mérőzsinórt a mérőpontoktól, amíg a funkciót vagy méréshatárt beállítjuk. - Néhány méréshatár nem állítható alaphelyzetbe a bemeneti impedancia értéke miatt, habár ez nincs hatással a mérés pontosságára. Funkció gombok Gomb Funkció Végrehajtása PEAK Csúcsértéktartás 1. nyomjuk meg a PEAK gombot egyszer, az abszolút maximum érték a kijelzőn marad. 2. nyomjuk meg még egyszer a gombot a funkció kikapcsolásához HOLD Adat tartás 1. nyomjuk meg a HOLD gombot egyszer, a mért érték a kijelzőn marad. 2. nyomjuk meg még egyszer a gombot a funkció kikapcsolásához LC Kapacitás és induktivitás Nyomjuk meg a gombot az induktivitás és kapacitásméréshez. Háttérvilágítás Egy másodperccel a gomb megnyomása után a világítás automatikusan bekapcsol. AC és DC gomb Váltó és egyen mennyiségek váltó gombja. POWER Be- és Kikapcsoló gomb Ki- és bekapcsoló gomb. A készülék kikapcsol automatikusan 15 perc után.

12 Egyen (DCV) feszültség mérése 1. Csatlakoztassuk a piros mérőzsinórt a V/Ω aljzatba és a feketét a COM aljzatba. 2. Válasszuk ki a megfelelő méréshatárt. Állítsuk be az AC/DC kapcsolót DC -re. Ha a mérendő feszültség értéke ismeretlen, válasszuk a maximális méréshatárt elsőnek, aztán csökkentsük a méréshatárt lépésrőllépésre, amíg az értéket le nem tudjuk megfelelően olvasni. 3. Csatlakoztassuk mindkét mérőzsinórt határozottan a mérendő mennyiséghez és a mérendő mennyiség azonnal megjelenik a kijelzőn. FIGYELEM! Ne mérjünk nagyobb feszültséget, mint 1000V. Értéket lehet, hogy le lehet olvasni a kijelzőről, de a készülék belső áramkörei sérülni fognak.

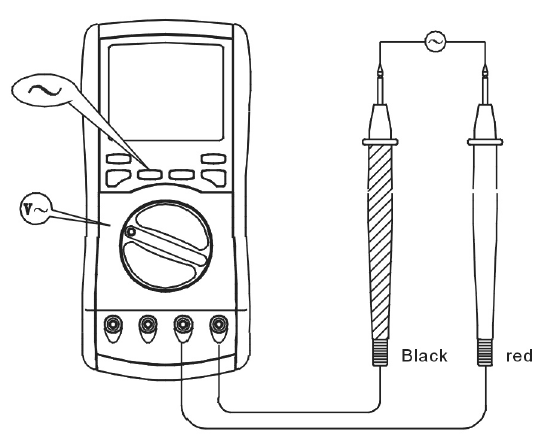

13 Váltó (ACV) feszültség mérése 1. Csatlakoztassuk a piros mérőzsinórt a V/Ω aljzatba és a feketét a COM aljzatba. 2. Válasszuk ki a megfelelő méréshatárt. Állítsuk be az AC/DC kapcsolót AC -re. Ha a mérendő feszültség értéke ismeretlen, válasszuk a maximális méréshatárt elsőnek, aztán csökkentsük a méréshatárt lépésrőllépésre, amíg az értéket le nem tudjuk megfelelően olvasni. 3. Csatlakoztassuk mindkét mérőzsinórt határozottan a mérendő mennyiséghez és a mérendő mennyiség azonnal megjelenik a kijelzőn. FIGYELEM! Ne mérjünk nagyobb feszültséget, mint 750V. Értéket lehet, hogy le lehet olvasni a kijelzőről, de a készülék belső áramkörei sérülni fognak.

14 Egyen (DCA) áram mérése 1. Csatlakoztassuk a piros mérőzsinórt a ma aljzatba (ha a mért áram nagyobb, mint 200mA, de kisebb, mint 10A a piros mérőzsinórt a 10A aljzatba) és a feketét a COM aljzatba. 2. Válasszuk ki a megfelelő méréshatárt. Állítsuk be az AC/DC kapcsolót DC -re. Ha a mérendő feszültség értéke ismeretlen, válasszuk a maximális méréshatárt elsőnek, aztán csökkentsük a méréshatárt lépésrőllépésre, amíg az értéket le nem tudjuk megfelelően olvasni. 3. Csatlakoztassuk mindkét mérőzsinórt sorba a mérendő áramkörrel, határozottan a mérendő mennyiséghez és a mérendő mennyiség azonnal megjelenik a kijelzőn. FIGYELEM! Szüntessük meg az áramkör tápfeszültség ellátását mielőtt csatlakoztatjuk a műszert. Feszültségmérés ebben az üzemmódban tilos!

15 Váltó (ACA) áram mérése 1. Csatlakoztassuk a piros mérőzsinórt a ma aljzatba (ha a mért áram nagyobb, mint 200mA, de kisebb, mint 10A a piros mérőzsinórt a 10A aljzatba) és a feketét a COM aljzatba. 2. Válasszuk ki a megfelelő méréshatárt. Állítsuk be az AC/DC kapcsolót AC -re. Ha a mérendő feszültség értéke ismeretlen, válasszuk a maximális méréshatárt elsőnek, aztán csökkentsük a méréshatárt lépésrőllépésre, amíg az értéket le nem tudjuk megfelelően olvasni. 3. Csatlakoztassuk mindkét mérőzsinórt sorba a mérendő áramkörrel, határozottan a mérendő mennyiséghez és a mérendő mennyiség azonnal megjelenik a kijelzőn. FIGYELEM! Szüntessük meg az áramkör tápfeszültség ellátását mielőtt csatlakoztatjuk a műszert. Feszültségmérés ebben az üzemmódban tilos!

16 Ellenállás mérése 1. Csatlakoztassuk a piros mérőzsinórt a V/Ω aljzatba és a feketét a COM aljzatba. 2. Válasszuk ki a megfelelő méréshatárt. Ha a mérendő ellenállás értéke ismeretlen, válasszuk a maximális méréshatárt elsőnek, aztán csökkentsük a méréshatárt lépésről-lépésre, amíg az értéket le nem tudjuk megfelelően olvasni. 3. Csatlakoztassuk mindkét mérőzsinórt a mérendő alkatrészhez, az ellenállás értéke azonnal megjelenik a kijelzőn MΩ nagyértékű ellenállás mérése: Mielőtt megkezdjük a mérést ebben a méréshatárban, zárjuk rövidre mindkét mérőzsinórt. A kijelző mutat egy kezdeti 10 digit körüli hibaértéket, jegyezzük meg ezt az értéket. Aztán csatlakoztassuk az alkatrész mérésre. A mért értékből vonjuk le a megjegyzett hibaértéket és az eredmény a mérendő elem ellenállása. Megjegyzés: A 2000MΩ méréshatár a nagyértékű ellenállásmérésre alkalmazandó. Normális, ha ebben a méréshatárban lassan reagál. Amikor a mérendő érték kisebb, mint 20MΩ, akkor javasolt a 20MΩ-nál kisebb méréshatár kiválasztása, hogy minimalizáljuk a mérési hibát.

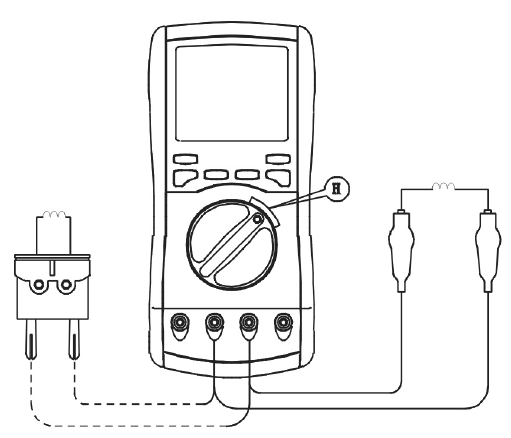

17 Induktivitás mérés FIGYELEM! Induktivitás mérés esetén maradjunk távol bármilyen fajta erős mágneses sugárzástól, hogy biztosítsuk a pontos mérést! 1. Válasszuk ki a megfelelő méréshatárt és nyomjuk meg az LC gombot. 2. Ha a mérendő induktivitás értéke ismeretlen, válasszuk a maximális méréshatárt elsőnek, aztán csökkentsük a méréshatárt lépésről-lépésre, amíg az értéket le nem tudjuk megfelelően olvasni. 3. Válasszuk a többfunkciójú aljzatot vagy adaptert az induktivitás kivezetéseinek megfelelő méret szerint és csatlakoztassuk a ma és a V/Ω aljzathoz határozottan. Ezután az eredmény megjelenik a kijelzőn.

18 Kapacitás mérés FIGYELEM! Tilos ebben az üzemmódban feszültség alatt lévő áramkörben mérni. Szüntessük meg a tápfeszültséget és a kapacitásokat ki kell sütni a mérés megkezdése előtt. Tilos feszültséget rákapcsolni miközben mérést végzünk. 1. Válasszuk ki a megfelelő méréshatárt és nyomjuk meg az LC gombot. 2. Ha a mérendő kapacitás értéke ismeretlen, válasszuk a maximális méréshatárt elsőnek, aztán csökkentsük a méréshatárt lépésről-lépésre, amíg az értéket le nem tudjuk megfelelően olvasni. 3. Válasszuk a többfunkciójú aljzatot vagy adaptert a kapacitás kivezetéseinek megfelelő méret szerint és csatlakoztassuk a ma és a V/Ω aljzathoz határozottan. Ezután az eredmény megjelenik a kijelzőn. 4. A pontos méréshez, különösen kis kapacitás érték esetén (20nF méréshatár), a megfelelő eredményért a mérés eredményéből vonjuk le az üresjárásban mért értéket.

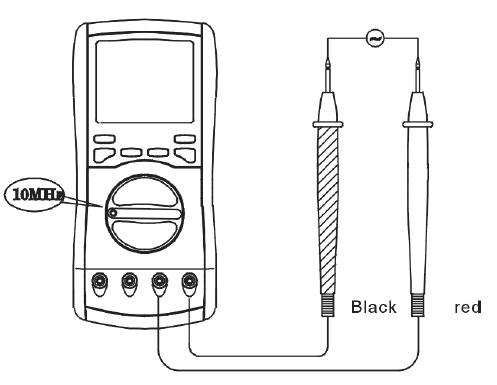

19 Frekvencia mérése 1. Csatlakoztassuk a piros mérőzsinórt a V/Ω aljzatba és a feketét a COM aljzatba. 2. Válasszuk ki a 10MHz méréshatárt. 3. Ez egy automatikus méréshatár váltó funkcióval rendelkezik és az eredmény azonnal megjelenik a kijelzőn, amint a mérőzsinór mindkét végét megfelelően csatlakoztattuk a mérendő frekvenciához.

20 Hőmérséklet mérése 1. Csatlakoztassuk a mellékelt hőmérsékletmérő fekete banán dugóját a ma aljzatba és a piros mérőzsinórt a V/Ω aljzatba. Ha rendelkezünk az opcionális K típusú hőmérsékletmérő adapterrel, akkor csatlakoztassuk a többfunkciójú aljzatba azt. Az adaptert csatlakoztassuk a ma és V/Ω aljzatokba megfelelő polaritással. 2. Válasszuk ki a TEMP C funkciót. 3. A mérőcsúcsot helyezzük a kívánt helyre és a mért hőmérséklet megjelenik a kijelzőn. 4. Válasszuk a TEMP F funkciót, ahhoz, hogy az eredményt Fahrenheit mértékegységben kapjuk meg.

21 Tranzisztor paraméter vizsgálat 1. Válasszuk ki a hfe funkciót. 2. Csatlakoztassuk a többfunkciós adaptert a ma és V/Ω aljzatokba megfelelő irányban. 3. Megfelelően csatlakoztassuk a Bázist (B), Emittert (E) és a Kollektort (C) a megfelelő aljzatokba függően, hogy PNP vagy NPN tranzisztort vizsgálunk. A hfe körülbelüli értéke megjelenik a kijelzőn. Dióda (PN átmenet) vizsgálat 1. Válasszuk ki a funkciót. 2. Csatlakoztassuk a piros mérőzsinórt a V/Ω aljzatba és a feketét a COM aljzatba. 3. Csatlakoztassuk a piros és fekete mérőcsúcsokat a pozitív és negatív (vagy anód és katód, vagy P és N réteg) kivezetéseire a diódának (vagy a tranzisztor egy PN átmenetére). A nyitóirányú feszültség értéke megjelenik a kijelzőn. A nyitóirányú feszültség értéke egy jó szilícium átmenetnek V közötti érték. Folytonossági teszt 1. Válasszuk ki a funkciót. 2. Csatlakoztassuk a piros mérőzsinórt a V/Ω aljzatba és a feketét a COM aljzatba. 3. Csatlakoztassuk a mérendő alkatrészre vagy áramköri pontokra határozottan. A beépített hangjelző megszólal és a ikon megjelenik a kijelzőn, ha a pontok közötti ellenállás értéke kisebb, mint 70Ω. FIGYELEM! Tilos ebben az üzemmódban feszültség alatt lévő áramkörben mérni. Szüntessük meg a tápfeszültséget és a kapacitásokat ki kell sütni a mérés megkezdése előtt. Tilos feszültséget rákapcsolni miközben mérést végzünk. TTL jelszint vizsgálat 1. Válasszuk ki a funkciót. 2. Csatlakoztassuk a piros mérőzsinórt a V/Ω aljzatba és a feketét a COM aljzatba. 3. jel jelenik meg a kijelzőn, ha vizsgált jelszint nagyobb, mint 2V; jel jelenik meg, ha a jelszint kisebb, mint 0.8V és hangjelzés is hallható. Nincs semmilyen kijelzés és hangjelzés, ha a jelszint 0.8V és 2V között van., FIGYELEM! A vizsgált jelszint nem lehet nagyobb, mint 18V!

22 Karbantartás FIGYELEM! Ez a digitális multiméter egy pontos elektronikus műszer és tilos megváltoztatni az áramkörén. Továbbá betartandóak az alábbi pontok: 1. Ne csatlakoztassunk bármilyen 1000V-nál nagyobb egyenfeszültséget vagy 750V-nál nagyobb váltófeszültséget rá. 2. Ne csatlakoztassuk semmilyen erőátviteli csatlakozóba közvetlenül, anélkül, hogy a funkció választót ne kapcsoltuk volna át feszültségmérés pozícióba. 3. Ne használjuk a készüléket addig, amíg az elem nincs megfelelően behelyezve és a hátlap nincs rendesen a helyén. 4. Ne ellenőrizzük vagy cseréljük ki az elemet és biztosítékot, úgy, hogy a műszer nincs kikapcsolva és leválasztva a mérendő áramkörről. Szétszerelési útmutató: Gumitalp Hátlap csavar x 3

23 Biztosíték és elem csere 1. Kapcsoljuk ki a műszert és távolítsuk el a mérőzsinórokat. 2. Távolítsuk el a gumitalpakat és csavarokat a hátlapról. 3. Pattintsuk szét az előlapot és hátlapot. 4. Cseréljük ki a biztosítékot vagy elemet az útmutatóban szereplő alkatrészekre. 5. Illesszük össze a hátlapot és az előlapot, csavarjuk be a csavarokat és tegyük a helyükre a gumitalpakat. Tartozékok Tartalmazza: 1. Használati útmutató 2. Egy pár mérőzsinór 3. Hőmérsékletmérő érintkező 4. Többfunkciós csatlakozó adapter 5. Egy pár mérőzsinór csipesszel 6. Tok Opcionális: 1. F csatlakozós hőmérsékletmérő
