Z-E3715. Beszerelési útmutató Fiat Ducato III

Átírás

1 Z-E3715 Beszerelési útmutató Fiat Ducato III

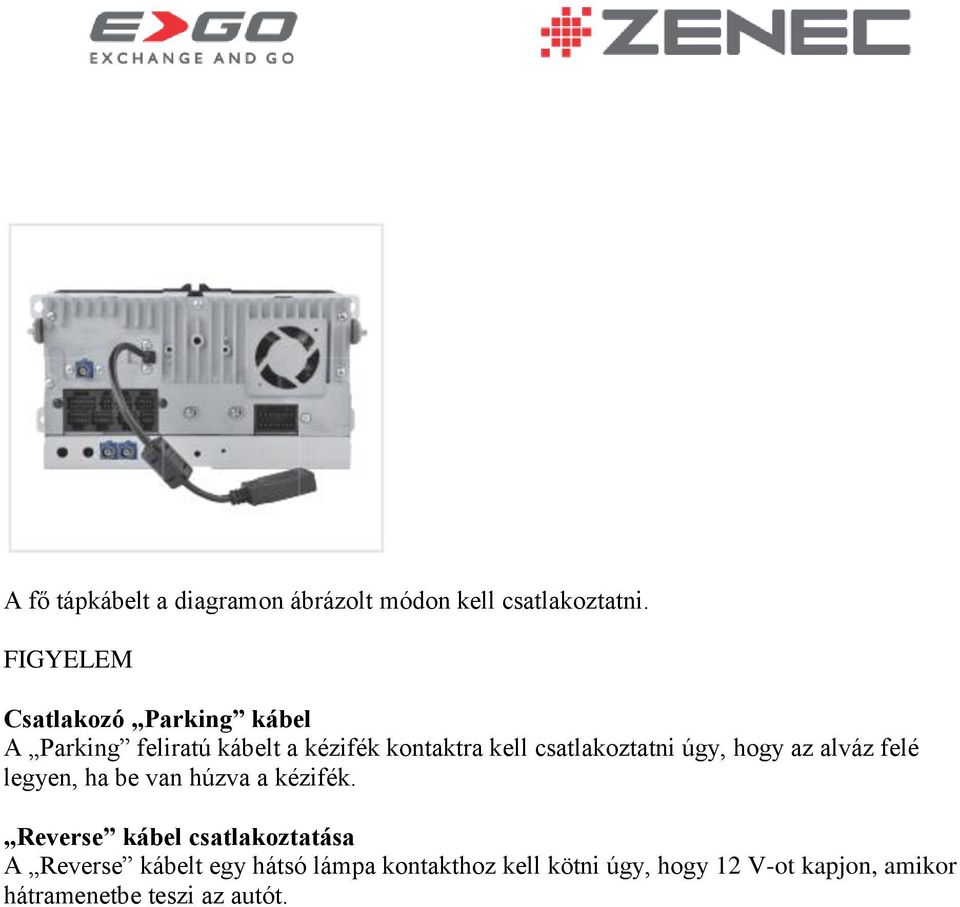

2 A fő tápkábelt a diagramon ábrázolt módon kell csatlakoztatni. FIGYELEM Csatlakozó Parking kábel A Parking feliratú kábelt a kézifék kontaktra kell csatlakoztatni úgy, hogy az alváz felé legyen, ha be van húzva a kézifék. Reverse kábel csatlakoztatása A Reverse kábelt egy hátsó lámpa kontakthoz kell kötni úgy, hogy 12 V-ot kapjon, amikor hátramenetbe teszi az autót.

3 1. A Z-E3715 rádió előkészítéssel rendelkező Fiat Ducato járművekbe építhető be. A dupla 1DIN gyári alkalmazásnak úgy kell kinéznie, mint a bal oldali képen. Először távolítsa el mindkét 1 dines műanyag rekeszt. Egyszerű kivenni ezeket. 2. Vegye ki a középső elválasztót, hogy előkészítse a készülék beépítését. 3. Legegyszerűbb, ha egy kézi fűrészt használ. 4. Be kell szerelni a kétrészes készüléktartót a rekeszbe.

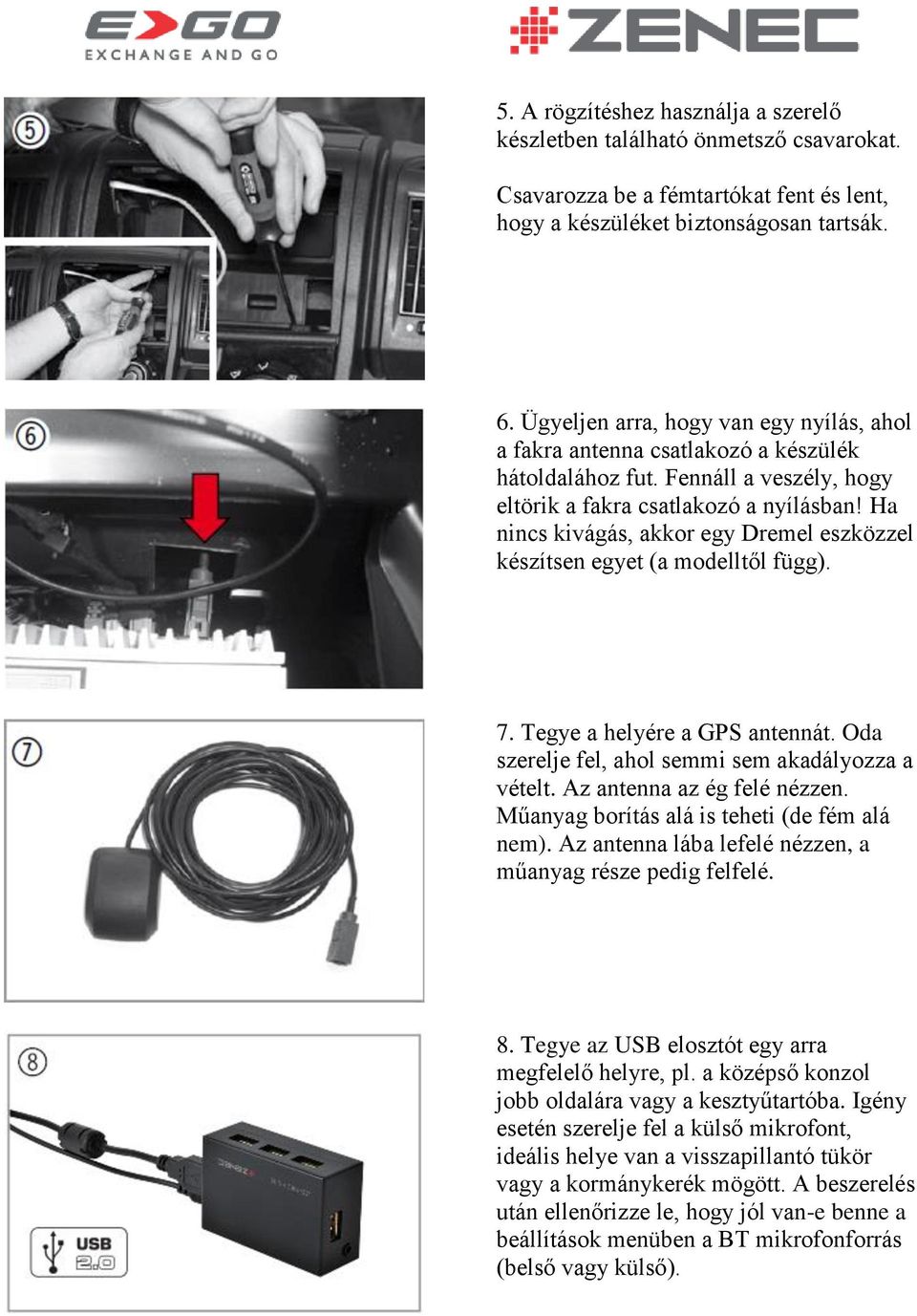

4 5. A rögzítéshez használja a szerelő készletben található önmetsző csavarokat. Csavarozza be a fémtartókat fent és lent, hogy a készüléket biztonságosan tartsák. 6. Ügyeljen arra, hogy van egy nyílás, ahol a fakra antenna csatlakozó a készülék hátoldalához fut. Fennáll a veszély, hogy eltörik a fakra csatlakozó a nyílásban! Ha nincs kivágás, akkor egy Dremel eszközzel készítsen egyet (a modelltől függ). 7. Tegye a helyére a GPS antennát. Oda szerelje fel, ahol semmi sem akadályozza a vételt. Az antenna az ég felé nézzen. Műanyag borítás alá is teheti (de fém alá nem). Az antenna lába lefelé nézzen, a műanyag része pedig felfelé. 8. Tegye az USB elosztót egy arra megfelelő helyre, pl. a középső konzol jobb oldalára vagy a kesztyűtartóba. Igény esetén szerelje fel a külső mikrofont, ideális helye van a visszapillantó tükör vagy a kormánykerék mögött. A beszerelés után ellenőrizze le, hogy jól van-e benne a beállítások menüben a BT mikrofonforrás (belső vagy külső).

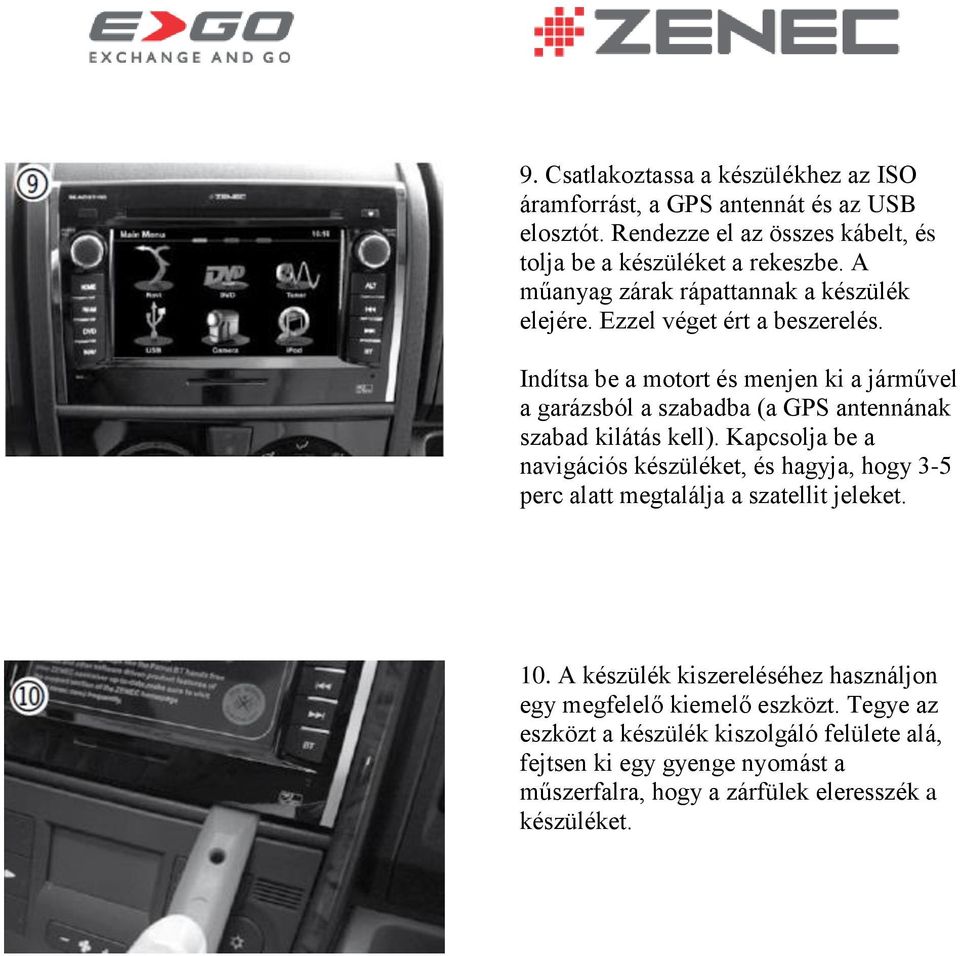

5 9. Csatlakoztassa a készülékhez az ISO áramforrást, a GPS antennát és az USB elosztót. Rendezze el az összes kábelt, és tolja be a készüléket a rekeszbe. A műanyag zárak rápattannak a készülék elejére. Ezzel véget ért a beszerelés. Indítsa be a motort és menjen ki a járművel a garázsból a szabadba (a GPS antennának szabad kilátás kell). Kapcsolja be a navigációs készüléket, és hagyja, hogy 3-5 perc alatt megtalálja a szatellit jeleket. 10. A készülék kiszereléséhez használjon egy megfelelő kiemelő eszközt. Tegye az eszközt a készülék kiszolgáló felülete alá, fejtsen ki egy gyenge nyomást a műszerfalra, hogy a zárfülek eleresszék a készüléket.

6 A Z-E3715 tökéletes működése csak akkor szavatolható, ha a készülékhez mellékelt kiegészítőket használja. Semmilyen változtatásra sincs szükség a gyári kábeleken. Ügyeljen arra, hogy a beszerelés során az éles sarkok miatt ne sérüljenek a kiegészítő elemek, vagy le ne törjenek a csatlakozó kábelek. Elsősorban akkor figyeljen oda, mikor visszatolja a készüléket a rekeszbe. Úgy szállítjuk a készüléket, hogy a belső mikrofon be van kapcsolva. A külső mikrofonhoz aktiválni kell a Bluetooth üzemmód Setup menüjében a külső mikrofont. A Z-E3715 végleges beszerelése előtt ellenőrizze le, hogy az összes csatlakozó jól van bekötve és bepattintva a készülék hátoldalába. Kérdések vagy probléma esetén forduljon ahhoz a ZENEC kereskedőhöz, akitől a készüléket vásárolta. A oldalon a Gyakori kérdések címszó alatt olyan kérdésekre talál választ, melyek a beszerelés során merülhetnek fel.
