1 Dokument-azonosító: Synology_QIG_4bay2_

2 BIZTONSÁ GI UTASÍTÁ SOK Kérjük, hogy használat előtt gondosan olvassa el ezeket a biztonsági utasításokat, és a jövőbeli felhasználás céljából tartsa ezt a kézikönyvet biztonságos helyen. Tartsa távol a közvetlen napsütéstől és a vegyi anyagoktól. Biztosítsa, hogy a környezetben nem következik be hirtelen hőmérséklet- vagy páratartalomváltozás. Tartsa függőleges helyzetben a Synology terméket. Ne fektesse le vízszintesen. Ne helyezze el a Synology terméket semmiféle folyadék közelében. Tisztítás előtt először húzza ki a tápvezetéket. Nedves papírtörlőkendőkkel törölje le a Synology terméket. Ne használjon a tisztításához vegyszert vagy aeroszolos tisztítóanyagokat. A termék leesésének megakadályozása céljából ne helyezze el a Synology terméket nem kellően stabil gördülő állványon, asztalon vagy íróasztalon. A tápvezetéket a megfelelő feszültségű táphálózatba kell csatlakoztatni. Bizonyosodjon meg róla, hogy a betáplált váltakozó feszültség megfelelő és állandó.

3 A CSOMAG TARTALMA Kezdés előtt kérjük, hogy ellenőrizze a csomag tartalmát, hogy biztosan megkapta-e az alábbi tételeket. Fő egység X 1 (4 merevlemez-tálcá val együtt) Telepítő CD AC tápadapter 2M RJ-45 LAN kábel Szerelőkészlet AC tápvezeték Csavarok a 3,5 -os merevlemezek rögzítéséhez, 18 db Csavarok a 2,5 -os merevlemezek rögzítéséhez, 18 db Csavarok a merevlemeztálcák rögzítéséhez, 8 db Kábelrögzítő X 1 Megjegyzés: A merevlemez-kapacitás legjobb kihasználása érdekében ajánlatos egyforma méretű merevlemezeket telepíteni.

4 A MEREVLEMEZ TELEPÍTÉ SE A DiskStation telepítéséhez legalább egy 3,5 -os vagy 2,5"-os SATA merevlemez szükséges. Részletekért nézze meg a következő lépéseket: Figyelmeztetés! Ha a telepítéshez adatokat tartalmazó merevlemezt használ, a rendszer megformázza a merevlemezt, és egyes esetekben az összes adatot törli. Kérjük, hogy készítsen biztonsági mentést az adatairól, ha azokra szüksége van a jövőben. 1. Távolítsa el a hátlapon található négy csavart. 2. Ó vatosan vegye le a hátlapot.

5 3. Emelje fel, majd húzza ki a felső burkolatot. 4. Négy merevlemeztálcát fog látni. Húzzon ki egy merevlemeztálcát. a. Ha 3,5 -os merevlemezeket használ, tegye a merevlemezt a merevlemeztálcába. Rögzítse a merevlemezt a két oldalán a 4 (3,5 -os merevlemezek rögzítéséhez való) mellékelt csavarral.

6 b. Ha 2,5 -os merevlemezeket használ, igazítsa a merevlemezt a merevlemeztálcán található 4 kisebb lyukhoz, majd alulról rögzítse a merevlemezt a mellékelt (2,5 -os merevlemezek rögzítéséhez való) csavarokkal. 5. Tegye vissza a merevlemeztálcát a DiskStation készülékbe, majd minden merevlemez esetében ismételje meg a 4. lépést. Gyõzõdjön meg róla, hogy a merevlemeztálcákat teljesen hátranyomta.

7 6. Ha 3,5"-os merevlemezeket használ, akkor rögzítse a merevlemez-tálcákat a mellékelt (a merevlemez-tálcák rögzítésére szolgáló) csavarokkal. 7. Tegye vissza a helyére a felső burkolatot.

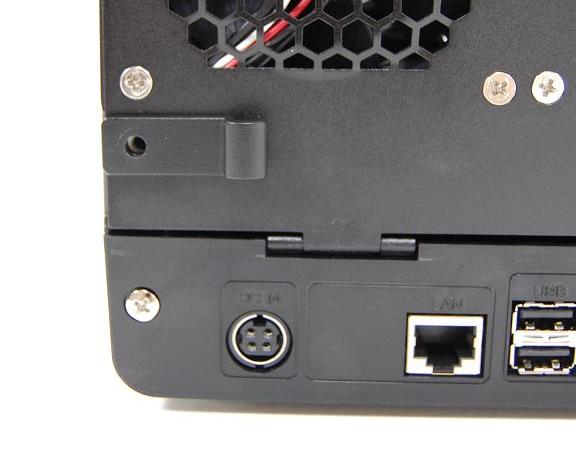

8 8. Erõsítse a kábelrögzítõt a hátlap áramcsatlakozó portja felett található megfelelõ lyukhoz. Gyõzõdjön meg róla, hogy a kábelrögzítõ beakadt a hátlap belsõ oldalán. 9. Zárja le a hátlapot és rögzítse a négy csavarral.

9 A SZERVER BEKAPCSOLÁ SA 1. Csatlakoztassa az AC adaptert a tápfeszültség porthoz, és rögzítse a kábelt a kábelrögzítőhöz. Aztán dugja be a tápkábelt a konnektorba. 2. Csatlakoztassa a szerverhez az RJ-45 kábelt, a másik végét pedig csatlakoztassa a switch/hub/router készülékéhez vagy a notebook/asztali számítógépéhez. 3. Nyomja meg az előlapon lévő Tápfeszültség gombot a kiszolgáló bekapcsolására.

10 A RENDSZERPROGRAM TELEPÍTÉ SE Windows felhasználó 1. Helyezze be a számítógépébe a telepítő CD-t. 2. Az automatikusan felbukkanó menüben válassza ki a Synology szerver telepítése opciót. 3. Kattintson a Tallóz gombra, és válassza ki a telepítő CD-n található.pat telepítőfájlt. 4. A telepítési folyamat befejezéséhez kövesse a képernyőn feltűnő utasításokat. Megjegyzés: Ha az Egykattintásos telepítést választja, akkor az admin jelszó üres lesz. Mac felhasználó 1. Helyezze be a számítógépébe a telepítő CD-t.

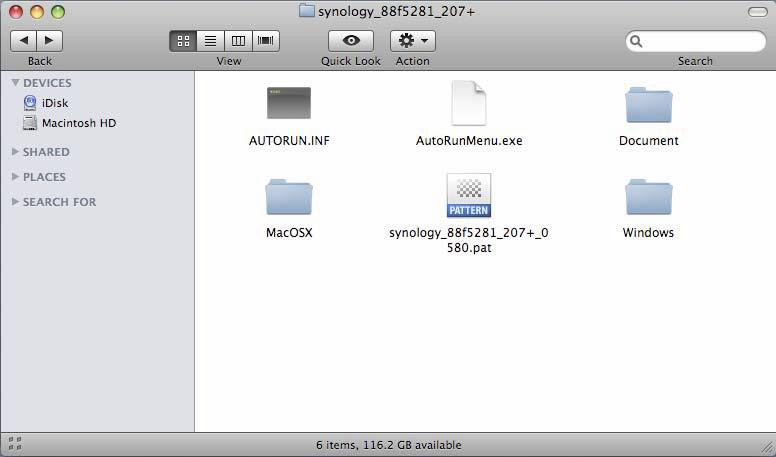

11 2. Kattintson duplán a CD-ROM meghajtó miniatűrre. 3. Kattintson duplán a MacOSX opcióra. 4. Kattintson duplán a "SYNOLOGY-Assistant.dmg " opcióra. 5. Kattintson duplán az asztalon automatikusan létrehozott SYNOLOGY-Assistant.dmg miniatűrre. 6. A telepítő varázsló futtatásához kattintson duplán a Synology Assistant opcióra.

12 7. Kattintson a Tallóz gombra, és válassza ki a telepítő CD-n található.pat telepítőfájlt. 8. A telepítési folyamat befejezéséhez kövesse a képernyőn feltűnő utasításokat. Megjegyzés: Ha az Egykattintásos telepítést választja, akkor az admin jelszó üres lesz.

13 GRATULÁ LUNK! A szerver telepítve van. Az összetett beállítások és a kezelés tekintetében nézze meg a telepítő CD-n található Használati útmutatót. További információk vagy online források érdekében kérjük, látogasson el ide:
