1 Laborgyakorlat: Hálózati kártya telepítése Bevezetés Nyomtasd ki a laborgyakorlatot és oldd meg a feladatokat! Ezen a laborgyakorlaton hálózati kártyát fogunk telepíteni, ellenőrizzük a működését, és IP címet fogunk manuálisan beállítani. Szükséges eszközök Windows XP Professionalt futtató számítógép PCI csatolófelületű hálózati kártya A hálózati kártya illesztőprogramja CD-n vagy floppy lemezen Antisztatikus csuklópánt Szerszámkészlet 1. Lépés Jelentkezz be a számítógépre Rendszergazdaként! Kattints a Start menüre! Jobb egérgombbal kattints a Sajátgépre, majd válaszd a Tulajdonságok menüpontot! Cisco Systems, Inc. 1. oldal

2 Megjelenik a Rendszertulajdonságok ablak. Válaszd a Hardver fület, majd kattints az Eszközkezelő gombra! Megjelenik az Eszközkezelő ablak. 2. Lépés Nyisd le a Hálózati kártyák listáját! Kattints jobb egérgombbal a számítógépbe telepített hálózati kártyára, majd válaszd a Tiltás menüpontot! Cisco Systems, Inc. 2. oldal

3 Az Eszköz letiltása után az eszköz nem fog tovább működni jóváhagyási ablak jelenik meg. Kattints az Igen gombra! Egy piros X jelenik meg a számítógépbe telepített hálózati kártya ikonján. Zárd be az Eszközkezelőt! Cisco Systems, Inc. 3. oldal

4 Zárd be a Rendszertulajdonságok ablakot! Kapcsold ki a számítógépet! 3. Lépés Ki az új hálózati kártya gyártója? Mi az új hálózati kártya modellszáma? Milyen típusú bővítőaljzatba lehet az új hálózati kártyát illeszteni az alaplapon? 4. Lépés Ha van kapcsoló a tápegységen, akkor állítsd 0 vagy off állásba! 5. Lépés Húzd ki a számítógépet a konnektorból! Húzd ki a hálózati kábelt a számítógépből! Távolítsd el a ház oldalsó burkolatát! Válaszd ki a megfelelő bővítőhelyet az alaplapon az új hálózati kártya telepítéséhez! Cisco Systems, Inc. 4. oldal

5 Lehet, hogy el kell távolítanod a ház hátuljánál, a bővítő helyhez közel lévő fém takarólemezt. Győződj meg róla, hogy a hálózati kártyát helyesen helyezted-e be a bővítő helybe! Finoman pattintsd a helyére a hálózati kártyát! Egy csavarral rögzítsd a hálózati kártyát a házhoz! 6. Lépés Helyezd vissza ház oldalsó burkolatát! Dugd vissza a hálózati kábelt az új hálózati kártyába! Dugd vissza a tápkábelt a konnektorba! Ha a tápon van kapcsoló, akkor kapcsold 1 vagy on állásba! 7. Lépés Indítsd el a számítógépet, és jelentkezz be rendszergazdaként! A Start menüben kattints jobb egérgombbal a Sajátgép ikonra, majd válaszd a Tulajdonságok menüpontot! Megjelenik a Rendszertulajdonságok ablak! Válaszd a Hardver fület, majd kattints az Eszközkezelő gombra! 8. Lépés Megjelenik az Eszközkezelő ablak. Nyisd le a Hálózati kártyák listáját! Hány hálózati adapter szerepel a listán (engedélyezett vagy letiltott)? Cisco Systems, Inc. 5. oldal

6 Ha az új kártya ikonján egy piros X van, akkor jobb egérgombbal kattints az ikonra, majd az Engedélyezés menüpontra! Jobb egérgombbal kattints a hálózati kártya ikonjára, majd válaszd a Tulajdonságok menüpontot! Válaszd ki az Illesztőprogram fület! Kattints a Frissítés gombra! Cisco Systems, Inc. 6. oldal

7 Megjelenik a Hardver frissítése varázsló. A Csatlakozhat a Windows a Windows Update webhelyhez, hogy szoftvereket keressen? kérdésre válaszd a Nem, most nem választ, majd kattints a Tovább gombra! Válaszd a Telepítsen listából vagy adott helyről (haladóknak) rádiógombot, majd kattints a Tovább gombra! Cisco Systems, Inc. 7. oldal

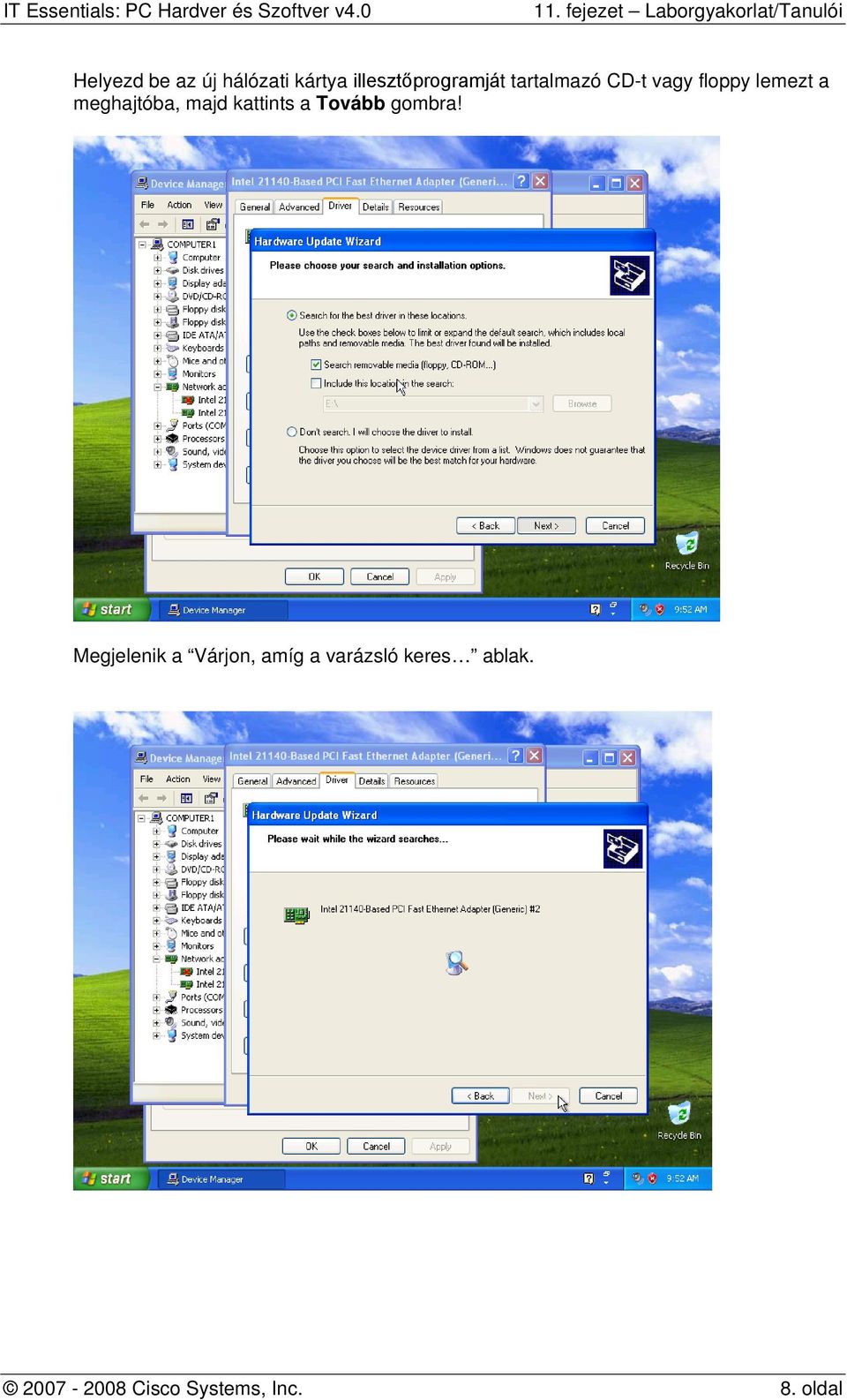

8 Helyezd be az új hálózati kártya illesztőprogramját tartalmazó CD-t vagy floppy lemezt a meghajtóba, majd kattints a Tovább gombra! Megjelenik a Várjon, amíg a varázsló keres ablak Cisco Systems, Inc. 8. oldal

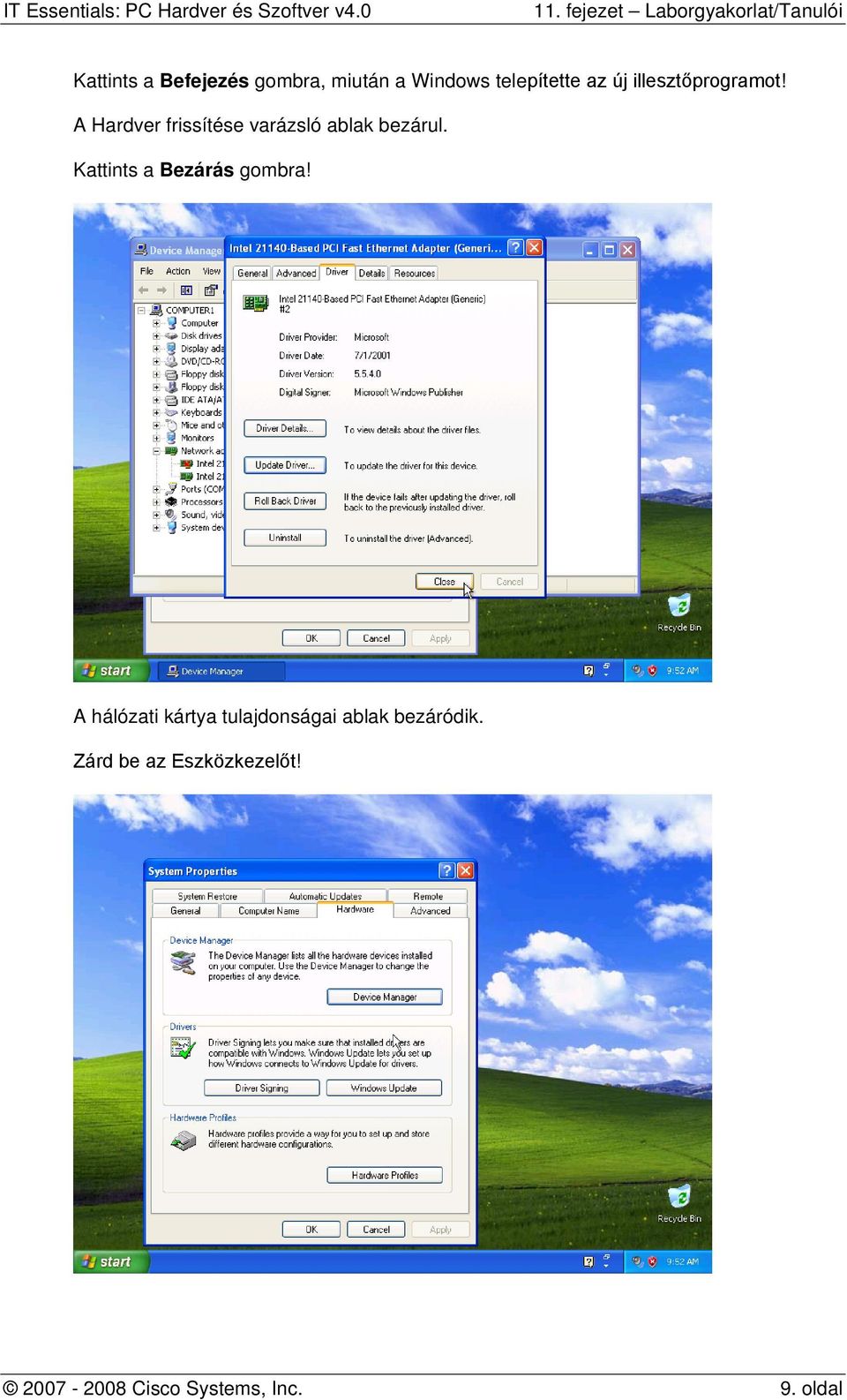

9 Kattints a Befejezés gombra, miután a Windows telepítette az új illesztőprogramot! A Hardver frissítése varázsló ablak bezárul. Kattints a Bezárás gombra! A hálózati kártya tulajdonságai ablak bezáródik. Zárd be az Eszközkezelőt! Cisco Systems, Inc. 9. oldal

10 9. Lépés Válaszd a Start menü > Futtatást menüpontját! A Megnyitás: mezőbe gépeld be a cmd parancsot, majd kattints az OK gombra! Megjelenik a C:\WINDOWS\System32\cmd.exe ablak. Írd be az ipconfig parancsot, majd üss Enter-t! Cisco Systems, Inc. 10. oldal

11 Az új hálózati kártya beállításai láthatóak. Mi az IP cím? Mi az Alhálózati maszk? Mi az Alapértelmezett átjáró IP-címe? 10. Lépés Válaszd a Start menü > Vezérlőpult menüpontot! Cisco Systems, Inc. 11. oldal

12 Kattints a Hálózati és internetes kapcsolatok ikonra! Megjelenik a Hálózati és internetes kapcsolatok ablak. Kattints a Hálózati kapcsolatok ikonra! Cisco Systems, Inc. 12. oldal

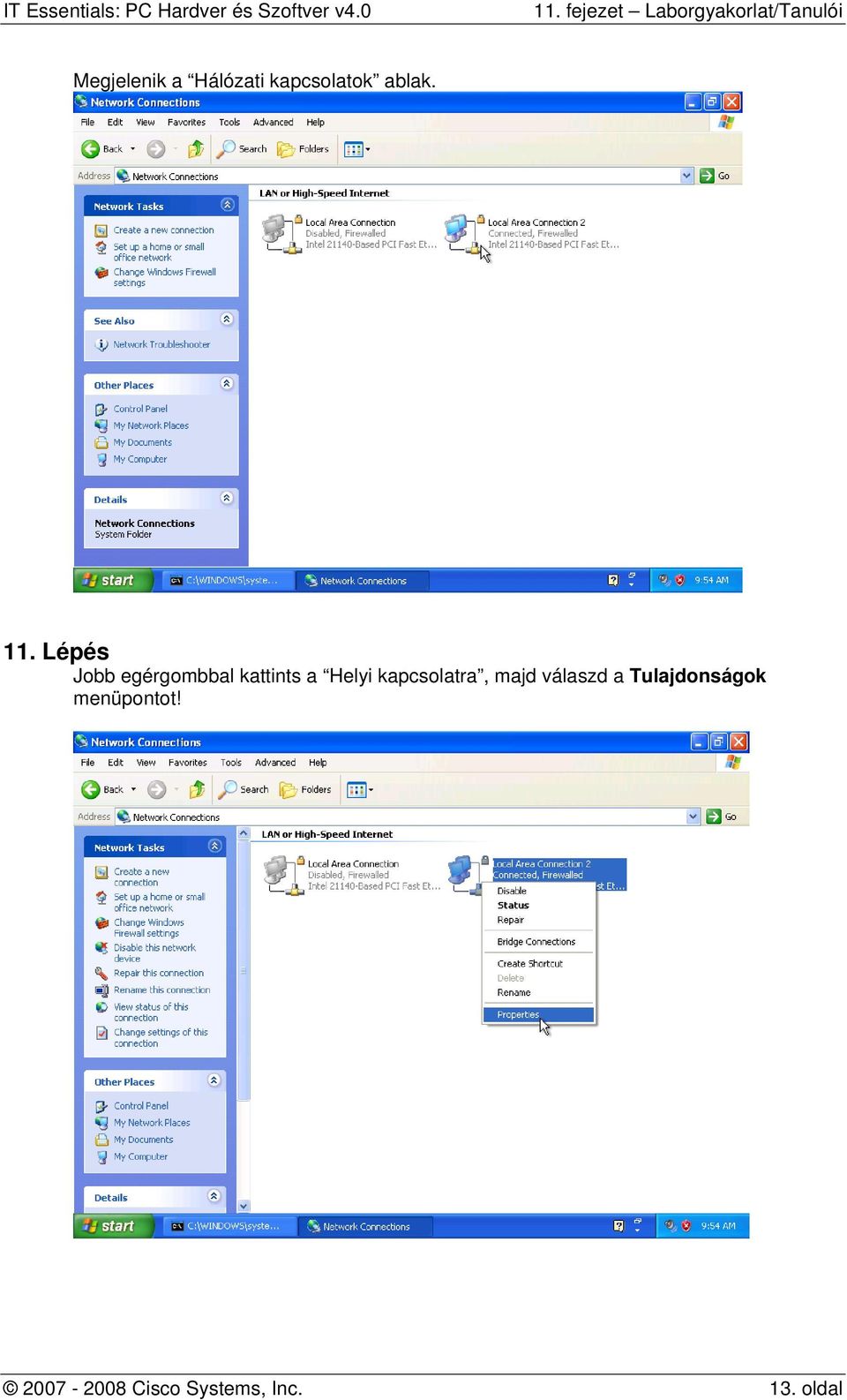

13 Megjelenik a Hálózati kapcsolatok ablak. 11. Lépés Jobb egérgombbal kattints a Helyi kapcsolatra, majd válaszd a Tulajdonságok menüpontot! Cisco Systems, Inc. 13. oldal

14 Megjelenik a Helyi kapcsolat - tulajdonságok ablak. Válaszd ki a TCP/IP protokollt, majd kattints a Tulajdonságok gombra! Kattints A következő IP-cím használata: rádiógombra! Megjegyzés: Használd a laborgyakorlat elején lejegyzett IP-címet, alhálózati maszkot és alapértelmezett átjárót a következő három mező kitöltéséhez: Írd be a gépedhez rendelt IP-címet az IP-cím: mezőbe! Írd be a gépedhez rendelt alhálózati maszkot az Alhálózati maszk: mezőbe! Írd be a gépedhez rendelt alapértelmezett átjárót az Alapértelmezett átjáró: mezőbe! Cisco Systems, Inc. 14. oldal

15 Kattints az OK gombra! A TCP/IP protokoll tulajdonságai ablak bezárul. Kattints az OK gombra! Cisco Systems, Inc. 15. oldal

16 A Helyi kapcsolat - tulajdonságok ablak bezárul. 12. Lépés A C:\WINDOWS\System32\cmd.exe ablak lesz aktív. Írd be az ipconfig /all parancsot, majd üss Entert! A hálózati kártyán engedélyezve van a DHCP? Írd be a ping parancs után az IP-címed! Például: ping Cisco Systems, Inc. 16. oldal

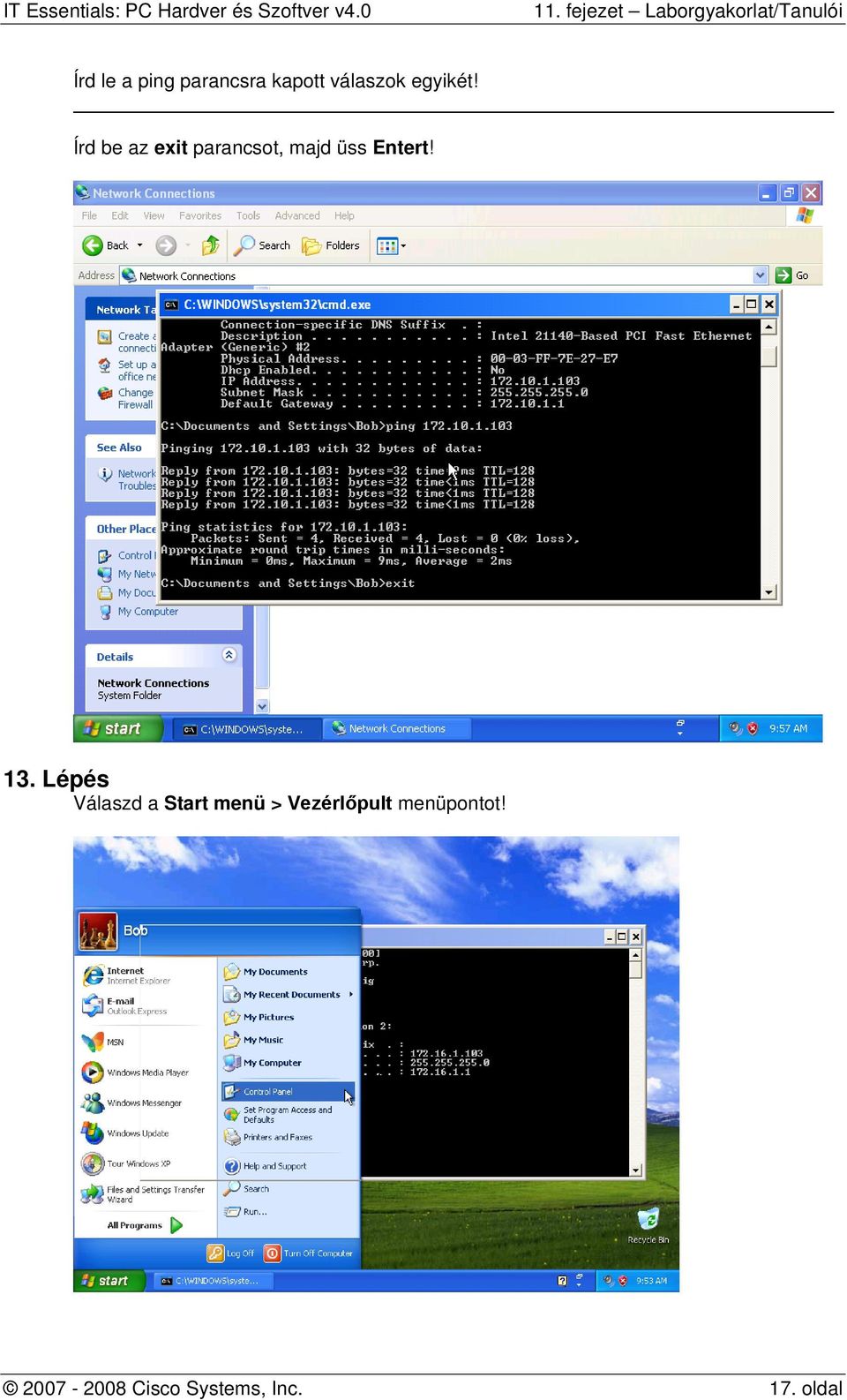

17 Írd le a ping parancsra kapott válaszok egyikét! Írd be az exit parancsot, majd üss Entert! 13. Lépés Válaszd a Start menü > Vezérlőpult menüpontot! Cisco Systems, Inc. 17. oldal

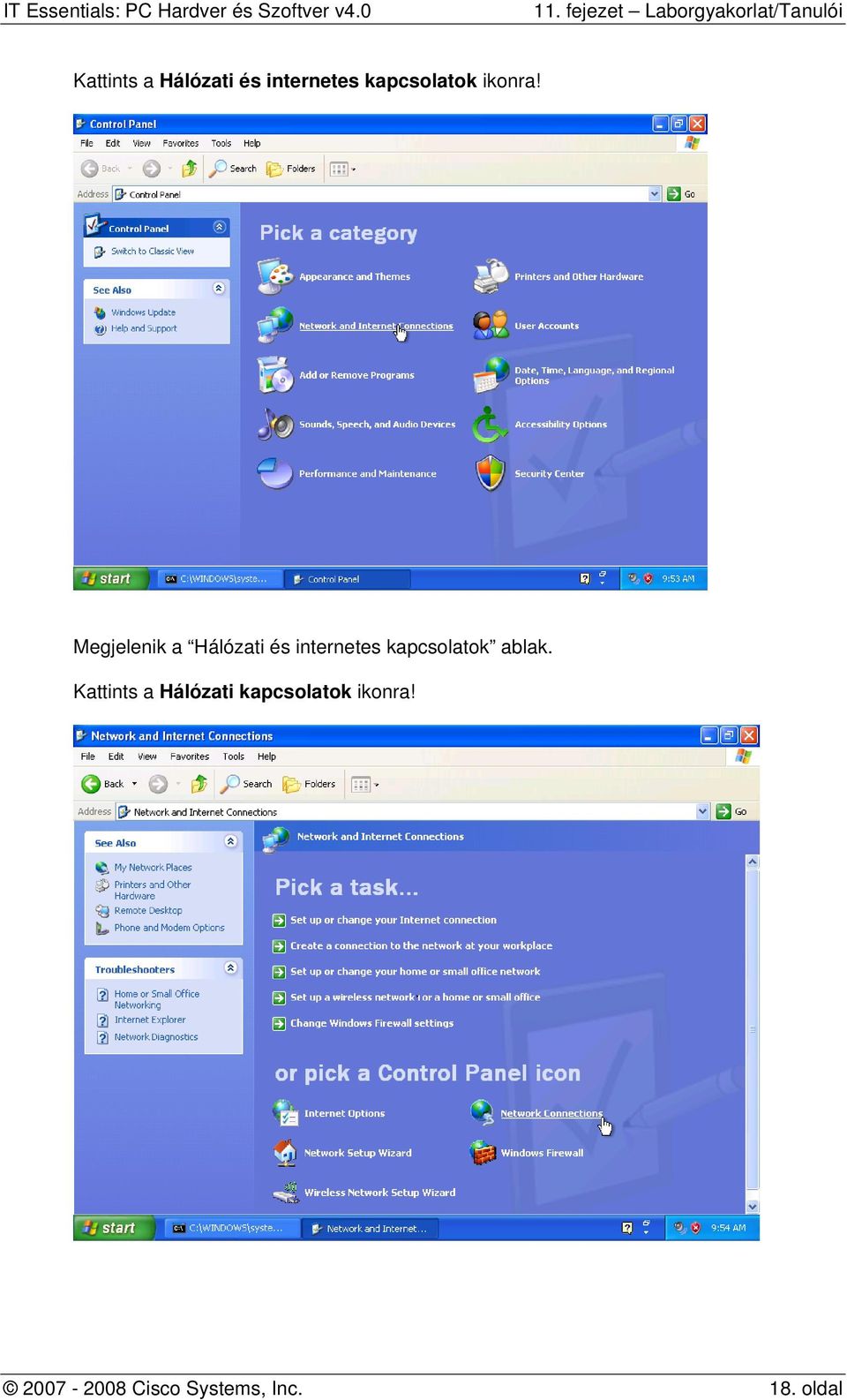

18 Kattints a Hálózati és internetes kapcsolatok ikonra! Megjelenik a Hálózati és internetes kapcsolatok ablak. Kattints a Hálózati kapcsolatok ikonra! Cisco Systems, Inc. 18. oldal

19 Megjelenik a Hálózati kapcsolatok ablak. 14. Lépés Jobb egérgombbal kattints a Helyi kapcsolatra, majd válaszd a Tulajdonságok menüpontot! Cisco Systems, Inc. 19. oldal

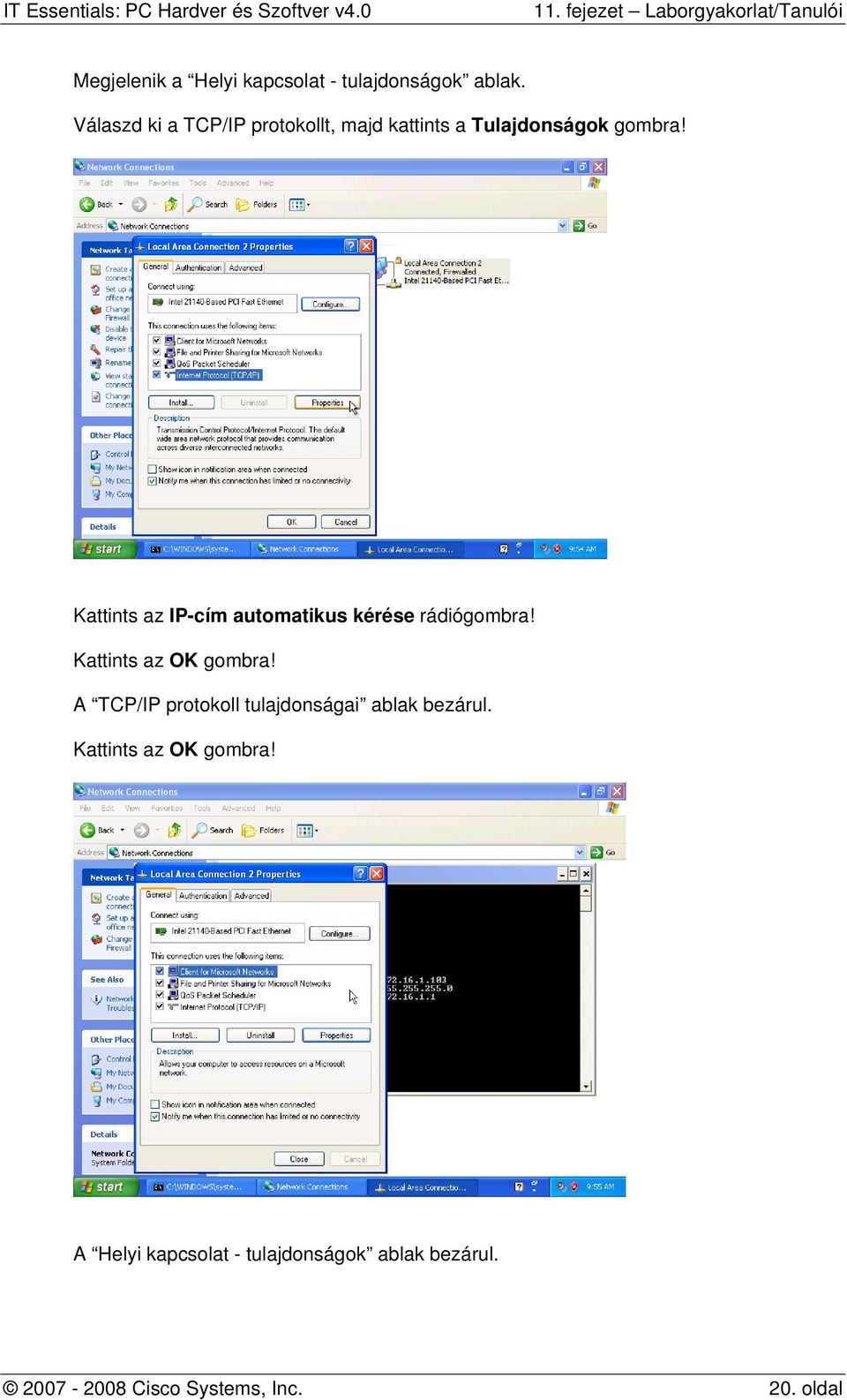

20 Megjelenik a Helyi kapcsolat - tulajdonságok ablak. Válaszd ki a TCP/IP protokollt, majd kattints a Tulajdonságok gombra! Kattints az IP-cím automatikus kérése rádiógombra! Kattints az OK gombra! A TCP/IP protokoll tulajdonságai ablak bezárul. Kattints az OK gombra! A Helyi kapcsolat - tulajdonságok ablak bezárul Cisco Systems, Inc. 20. oldal
