1 Enterprise Network Center Gyorsindítási útmutató Hálózatkezelő rendszer 1.2-es verzió 1. kiadás, 2011/3 ALAPÉRTELMEZETT BEJELENTKEZÉSI ADATOK Felhasználói root név Jelszó root

2 Az ENC bemutatása Az Enterprise Network Center lehetővé teszi, hogy több hálózati rendszergazda figyelje meg és kezelje a ZyXEL Enterprise Ethernet kapcsolókat és vezeték nélküli hozzáférési pontokat (A). A kezelést akár az ENC kiszolgálón (B), akár egy másik számítógépen (C) keresztül is végezheti. Az ENC bármilyen eszköz kezelésére képes, ami támogatja az SNMP protokollt. Az írás ideje alatt az ENC automatikusan felismeri a következő eszközöket, amikor hozzáadásra kerülnek. Kapcsoló XGS-4528F, GS-4024, GS , ES-3124PWR, ES-2024A, ES- 2024PWR, ES-3124, ES-3148, ES-4124, XGS-4526, ES-2108, ES G, ES-2108PWR, GS-4012F, XGS-4028 Vezeték nélküli hozzáférési pont NWA1100, NWA3160, NWA3166, NWA3500, NWA3550, NWA3100, NWA3165, NWA3163, NWA1300-NJ 3

Az írás ideje alatt az ENC automatikusan felismeri a következő eszközöket, amikor hozzáadásra kerülnek.

3 Hardverkövetelmények Szerver Kliens CPU: Intel Pentium 4; 2,8 GHz vagy több 2 GB RAM vagy több 10 GB vagy több szabad hely a merevlemezen CPU: Intel Pentium 3; 450 MHz vagy több 256 MB RAM vagy több Szoftverkövetelmények Szerver Windows 7 (32 bit vagy 64 bit), Windows Vista (32 bit), Windows XP Professional (32 bit), Windows server 2008 (R2 Enterprise 64 bit vagy R2 Standard 64 bit) Kliens Böngésző Mozilla Firefox 3.0 vagy újabb (javasolt), Microsoft Internet Explorer 7.0 vagy újabb Adobe Flash Player plug-in 4

64 bit), Windows Vista (32 bit), Windows XP Professional (32 bit), Windows server 2008 (R2 Enterprise 64 bit vagy R2 Standard 64

4 Telepítés Javasoljuk, hogy zárja be az összes alkalmazást a számítógépén, mielőtt telepítené az ENC szoftvert. Kövesse az alábbi lépéseket az ENC telepítéséhez: Keresse meg a végrehajtható exe fájlt az ENC lemezen. Kattintson duplán a telepítőprogramra a futtatáshoz. Kattintson a Tovább (Next) gombra. Adja meg a Felhasználói nevét (Username) és a Cég nevét (Company name). Kattintson a Tovább (Next) gombra. Kattintson a Tallózás (Browse) gombra, ha szeretné módosítani az alapértelmezett könyvtárat az ENC telepítéséhez. Kattintson a Tovább (Next) gombra. 5

Kattintson duplán a telepítőprogramra a futtatáshoz. Kattintson a Tovább (Next) gombra.

5 Ellenőrizze a beállításokat és kattintson a Tovább (Next) gombra. Ez a képernyő emlékezteti arra, hogyan nyithatja meg az ENC-t később, és arra, hogy mi a Postgres adatbázis alapértelmezett jelszava, amire később szintén szüksége lehet. Ld. Hibaelhárítás a 14. oldalon. Kattintson az OK gombra. Újra kell indítania a számítógépet a telepítés befejezéséhez. A számítógép újraindítása után az ENC automatikusan elindul. Az ENC használata 1. Az ENC szolgáltatás megnyitásához nyisson meg egy böngészőt és írja be a localhost címet az ENC kiszolgálóban, vagy a szerver IP címe} címet egy másik számítógépen. Az ENC automatikusan átirányítja a kérést a HTTPS kiszolgálójára. 6

Ld. Hibaelhárítás a 14. oldalon. Kattintson az OK gombra. Újra kell indítania a számítógépet a telepítés befejezéséhez.

6 2. Megjelenik egy bejelentkezési képernyő. Az alapértelmezett felhasználói név és jelszó: root. Kattintson a Bejelentkezés (Login) gombra a folytatáshoz. 3. Jelölje be a Licenccel rendelkezem (I have a licenc) lehetőséget, ha már vásárolt licencet, vagy a Szeretném kipróbálni az ENC-t (I want to try ENC), ha a próbaverziót szeretné használni. A harmadik lehetőség az újratelepítésre vonatkozik, ha ugyanazt a licencet másik számítógépen szeretné használni a jövőben. 7

Jelölje be a Licenccel rendelkezem (I have a licenc) lehetőséget, ha már vásárolt licencet, vagy a Szeretném

7 4. Válassza az Új myzyxel.com fiók (New myzyxel.com account) lehetőséget, ha még nincs fiókja a oldalon. Egyébként válassza a Meglévő myzyxel.com fiók (Existing myzyxel.com account) lehetőséget. Adja meg a kért adatokat, majd kattintson az Alkalmaz (Apply) gombra. Eszköz felismerése Az eszközök automatikusan vagy manuálisan is felismerhetők. Kattintson az Eszköz (Device) > Automatikus felismerés (Auto-detection) lehetőségre, ha szeretné konfigurálni az Automatikus felismerési beállításokat. 8

Adja meg a kért adatokat, majd kattintson az Alkalmaz (Apply) gombra.

8 A hálózaton való kereséshez válassza a Teljes hálózat (Entire network) lehetőséget a Felismerés típusa (Discover type) mezőben. Kattintson a Hozzáadás (Add) gombra és konfigurálja a hálózati átjáró információit. Például a Seed mezőben és a Hálózati maszk (Net mask) mezőben. Kattintson az OK, majd a Felismerés (Discover) gombra a keresés megkezdéséhez. Seeds Egy IP tartomány vagy egyetlen IP cím szkenneléséhez válassza az IP tartomány (IP Range) lehetőséget és kattintson a Hozzáadás (Add) gombra, majd konfigurálja a Kezdő IP (Start IP) és Befejező IP (End IP) lehetőségeket. Kattintson az OK, majd a Felismerés (Discover) gombra. 9

Kattintson az OK, majd a Felismerés (Discover) gombra a keresés megkezdéséhez.

9 Minden eszköz automatikusan felismerésre kerül, és megjelenik a felismerési térkép felső szintjén. Konfigurálhat egy ütemezést is az eszközök/hálózatok szkennelése céljából az Automatikus felismerés (Auto-detection) képernyőn. Ez a példa bemutatja, hogyan kell egy napi eszköz/hálózat automatikus felismerést konfigurálni. A rendszer csak automatikus felismerést végez, ha rákattintott a Felismerés (Discover) gombra, amennyiben nem állított be ütemezést. Ha szeretne manuálisan hozzáadni egy eszközt a hálózathoz, tudnia kell az eszköz típusát és IP címét. Jobb gombbal kattintson a Gyökér alhálózat (Root subnet) lehetőségre az OTV panelen, és válassza az Eszköz hozzáadása (Add device) gombot, konfigurálja a képernyőket, végül kattintson a Befejezés (Finish) gombra. Ez a példa egy ES-4124 eszköz hozzáadását mutatja be. 10

Ez a példa bemutatja, hogyan kell egy napi eszköz/hálózat automatikus felismerést konfigurálni.

10 Adja meg az eszköz nevét és IP címét. Ha módosította az alapértelmezett SNMP beállításokat a készüléken, konfigurálja a hozzá tartozó beállításokat ezen a képernyőn. 11

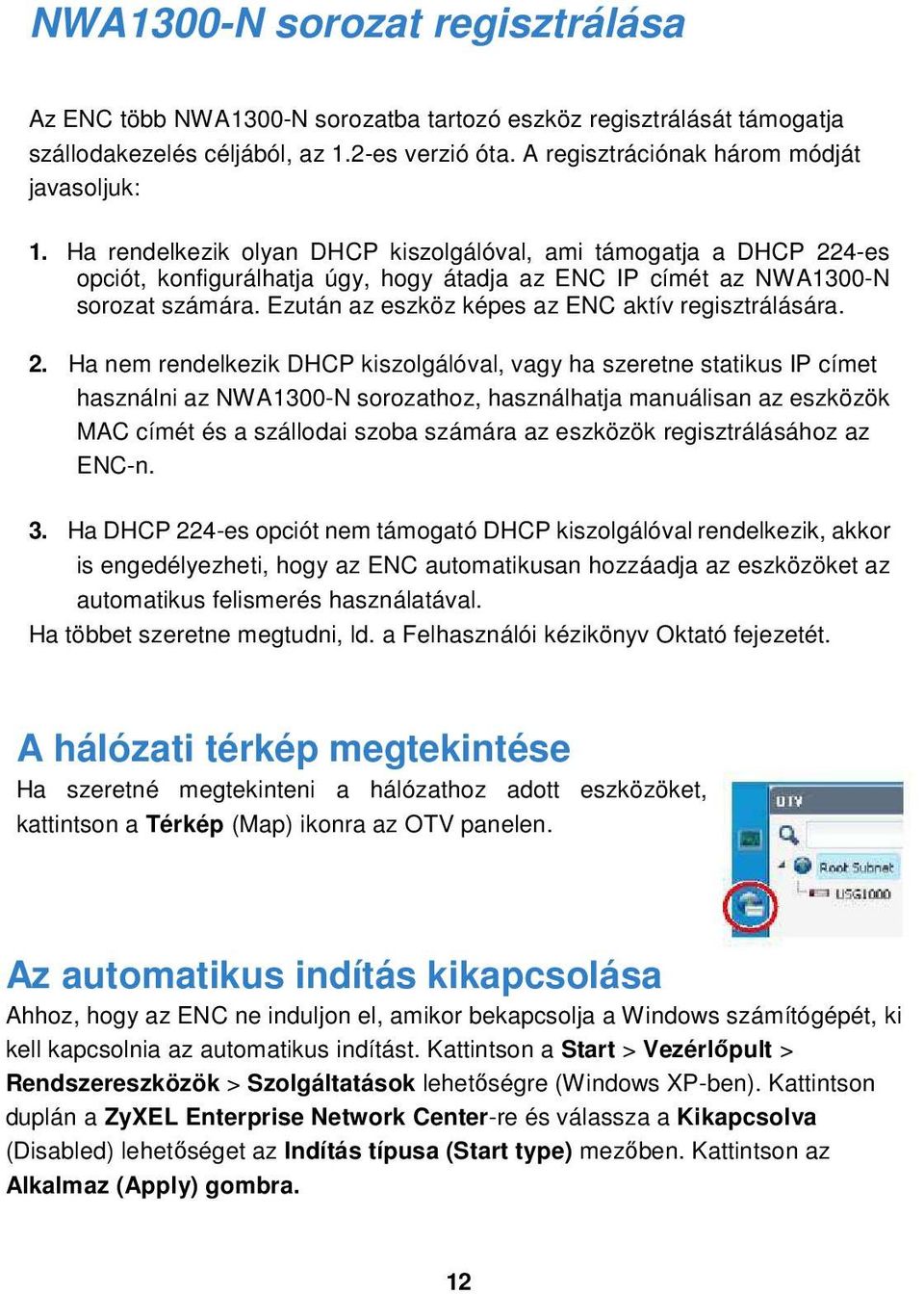

11 NWA1300-N sorozat regisztrálása Az ENC több NWA1300-N sorozatba tartozó eszköz regisztrálását támogatja szállodakezelés céljából, az 1.2-es verzió óta. A regisztrációnak három módját javasoljuk: 1. Ha rendelkezik olyan DHCP kiszolgálóval, ami támogatja a DHCP 224-es opciót, konfigurálhatja úgy, hogy átadja az ENC IP címét az NWA1300-N sorozat számára. Ezután az eszköz képes az ENC aktív regisztrálására. 2. Ha nem rendelkezik DHCP kiszolgálóval, vagy ha szeretne statikus IP címet használni az NWA1300-N sorozathoz, használhatja manuálisan az eszközök MAC címét és a szállodai szoba számára az eszközök regisztrálásához az ENC-n. 3. Ha DHCP 224-es opciót nem támogató DHCP kiszolgálóval rendelkezik, akkor is engedélyezheti, hogy az ENC automatikusan hozzáadja az eszközöket az automatikus felismerés használatával. Ha többet szeretne megtudni, ld. a Felhasználói kézikönyv Oktató fejezetét. A hálózati térkép megtekintése Ha szeretné megtekinteni a hálózathoz adott eszközöket, kattintson a Térkép (Map) ikonra az OTV panelen. Az automatikus indítás kikapcsolása Ahhoz, hogy az ENC ne induljon el, amikor bekapcsolja a Windows számítógépét, ki kell kapcsolnia az automatikus indítást. Kattintson a Start > Vezérlőpult > Rendszereszközök > Szolgáltatások lehetőségre (Windows XP-ben). Kattintson duplán a ZyXEL Enterprise Network Center-re és válassza a Kikapcsolva (Disabled) lehetőséget az Indítás típusa (Start type) mezőben. Kattintson az Alkalmaz (Apply) gombra. 12

Ezután az eszköz képes az ENC aktív regisztrálására. 2.

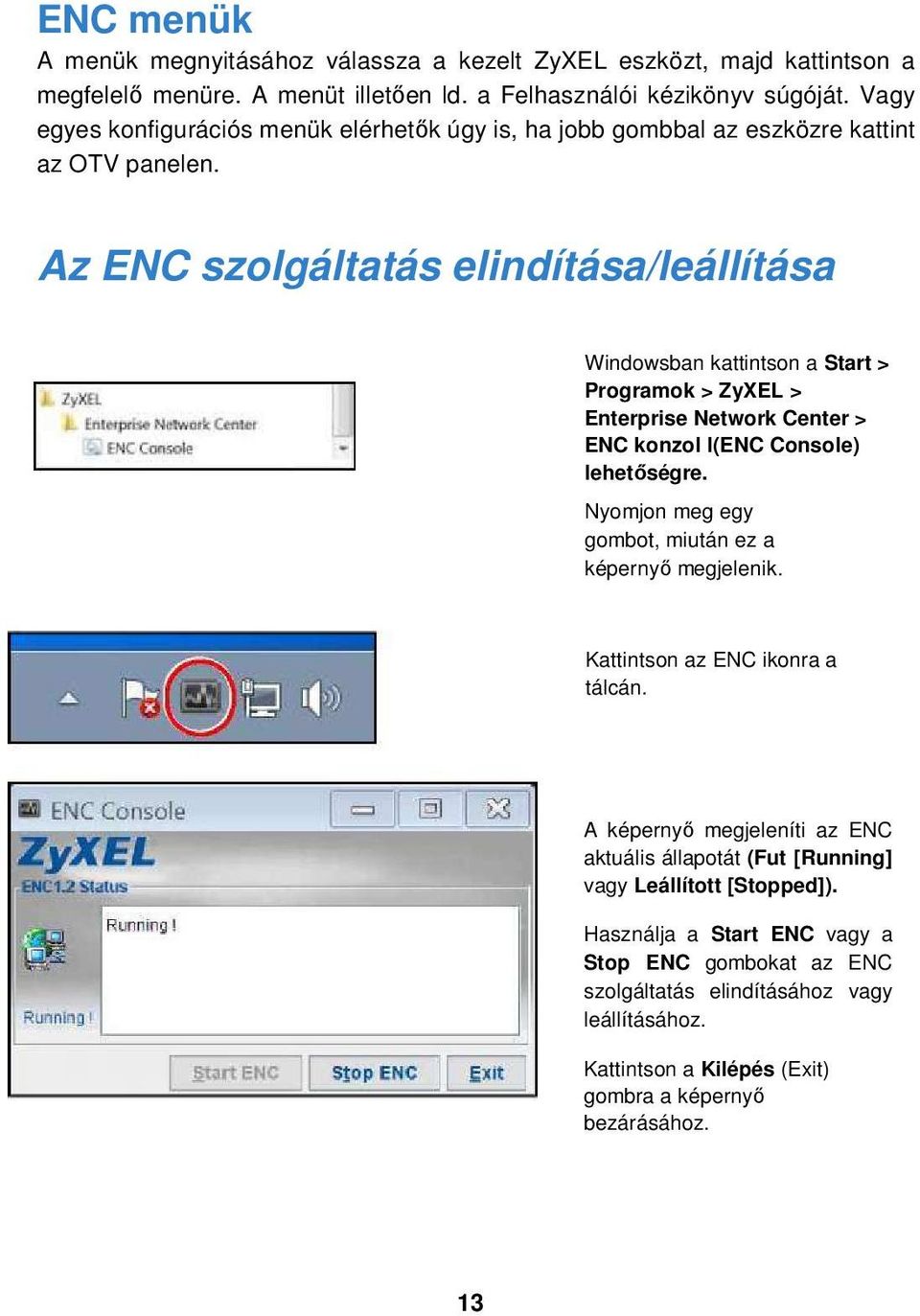

12 ENC menük A menük megnyitásához válassza a kezelt ZyXEL eszközt, majd kattintson a megfelelő menüre. A menüt illetően ld. a Felhasználói kézikönyv súgóját. Vagy egyes konfigurációs menük elérhetők úgy is, ha jobb gombbal az eszközre kattint az OTV panelen. Az ENC szolgáltatás elindítása/leállítása Windowsban kattintson a Start > Programok > ZyXEL > Enterprise Network Center > ENC konzol l(enc Console) lehetőségre. Nyomjon meg egy gombot, miután ez a képernyő megjelenik. Kattintson az ENC ikonra a tálcán. A képernyő megjeleníti az ENC aktuális állapotát (Fut [Running] vagy Leállított [Stopped]). Használja a Start ENC vagy a Stop ENC gombokat az ENC szolgáltatás elindításához vagy leállításához. Kattintson a Kilépés (Exit) gombra a képernyő bezárásához. 13

Az ENC szolgáltatás elindítása/leállítása Windowsban kattintson a Start > Programok > ZyXEL > Enterprise Network Center > ENC konzol l(enc Console) lehetőségre.

13 Az ENC eltávolítása Ha szeretné eltávolítani az ENC-t, hogy - például - újabb verzióra frissítsen, kattintson a Start > Beállítások > Vezérlőpult > Programok telepítése/törlése lehetőségre (Windows XP-ben). Keresse meg a ZyXEL Enterprise Network Center telepített programot, és kattintson a Módosítás/Eltávolítás lehetőségre. Erősítse meg az eltávolítást. Az eltávolítás befejezéséhez újra kell indítania a számítógépet. Hibaelhárítás PROBLÉMA Nem tudom telepíteni az ENC-t Nem tudom megnyitni az ENC-t. TEENDŐ Ellenőrizze, hogy a számítógép, amire telepíteni szeretné a szoftvert, megfelel-e a rendszerkövetelményeknek (ld. 4. oldal). Ha nem tudja megnyitni az ENC-t a számítógépen, amire telepítette, próbálja leállítani és újraindítani az ENC-t. 2-5 percig tarthat, amíg az ENC elindul. Ha meg tudja nyitni az ENC-t a számítógépen, de nem tud távolról hozzáférni, ellenőrizze az ENC szerver tűzfal-beállítását. Próbálja kikapcsolni a tűzfalat, vagy konfigurálja a kivételeket úgy, hogy engedélyezze a hozzáférést. Ha többet szeretne megtudni, olvassa el a Felhasználói kézikönyvet a mellékelt CD-n vagy a könyvtárában. Hasznos volt ez az útmutató? Észrevételeit a techwriters@zyxel.com.tw címre küldheti el. 14

Az eltávolítás befejezéséhez újra kell indítania a számítógépet. Hibaelhárítás PROBLÉMA Nem tudom telepíteni az ENC-t Nem tudom megnyitni az ENC-t.
