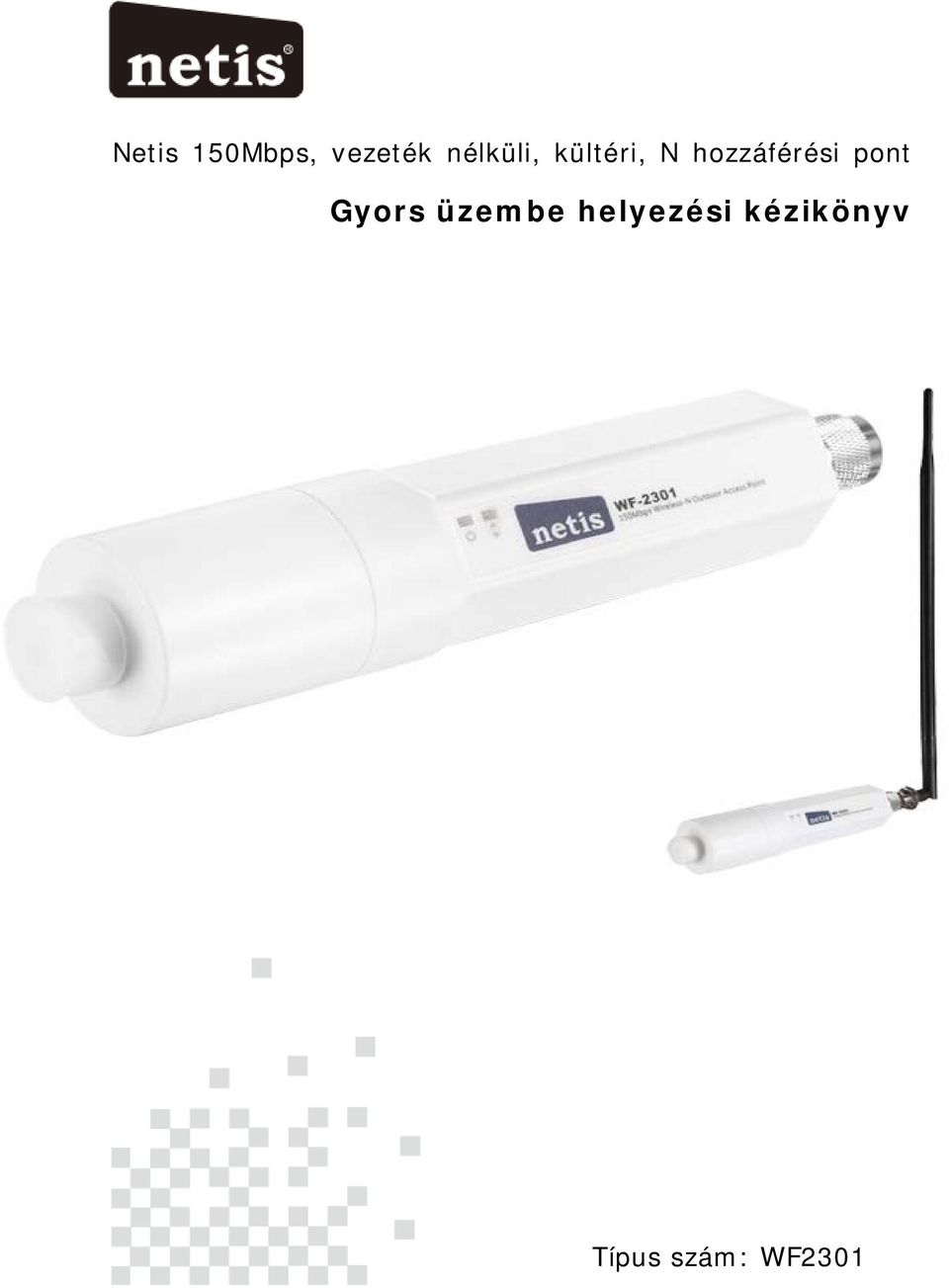

1 Netis 150Mbps, vezeték nélküli, kültéri, N hozzáférési pont Gyors üzembe helyezési kézikönyv Típus szám: WF2301

2 A csomagolás tartalma *WF2301 *PoE adapter *Gyors üzembe helyezési kézikönyv LED-ek LED Állapot Jelzés Világít Az eszköz bekapcsolt állapotban van. Nem világít Az eszköz kikapcsolt állapotban van. Világít A készülék csatlakozik LAN porthoz, de nincs kapcsolat. Nem világít A készülék nem csatlakozik a LAN porthoz. Villog Adatforgalom a LAN porton.

3 1. Csatlakozások Ellenőrizze, hogy a modem/router csatlakoztatva van-e az internethez, illetve, hogy a DHCP funkció be van-e kapcsolva, a modem-en/router-en. 1. Csatlakoztassa az eszköz LAN portját, a modem/router LAN portjához, egy ethernet kábellel. 2. Csatlakoztassa az eszköz PoE portját, a netis WF2301 készülék LAN portjához, egy ethernet kábellel. 3. Csatlakoztassa a netis PoE adapterét, egy szabványos hálózati csatlakozóhoz. 2. Csatlakozás az internethez 1. Kattintson a tálcán, a Vezeték nélküli kapcsolatok ikonra, majd csatlakozzon a netis hálózathoz. 2. A számítógép ekkor csatlakozik a hálózathoz.

4 "A" függelék: Vezeték nélküli beállítások 1. lépés: Csatlakozás 1. Csatlakoztassa az eszköz LAN portját, a hálózati adapter portjához, egy ethernet kábellel. 2. Csatlakoztassa az eszköz PoE portját, a netis WF1201 LAN portjához, egy ethernet kábellel. 3. Csatlakoztassa a netis PoE adapterét, egy szabványos hálózati csatlakozóhoz. 2. lépés: Állítsa be a vezetékes hálózati adapter IP címét, az alábbiak szerint. IP cím/ IPv4 cím: Alhálózati maszk: Alapértelmezett átjáró / router: Windows 8/ 7/Vista esetén 1) Nyissa meg a "Settings (Windows 8 esetén), vagy a Start (Windows 7/Vista esetén) -> "Control Panel" menüt. 2) Nyissa meg a Network and Internet -> Network and Sharing Center -> Change adapter settings (Windows 8/ 7 esetén), vagy a Manage network connections menüt (Windows Vista esetén). 3) Kattintson jobb egérgombbal, a Local Area Connection elemre, majd válassza a Properties elemet. 4) Kattintson kétszer, az Internet Protocol Version 4 (TCP/IPv4) elemre. 5) Válassza a "Use the following IP address" elemet, majd kattintson az OK gombra. Windows XP/2000 esetén 1) Nyissa meg a "Start" > "Control Panel" menüt. 2) Nyissa meg a Network and Internet Connections -> Network Connections menüt.

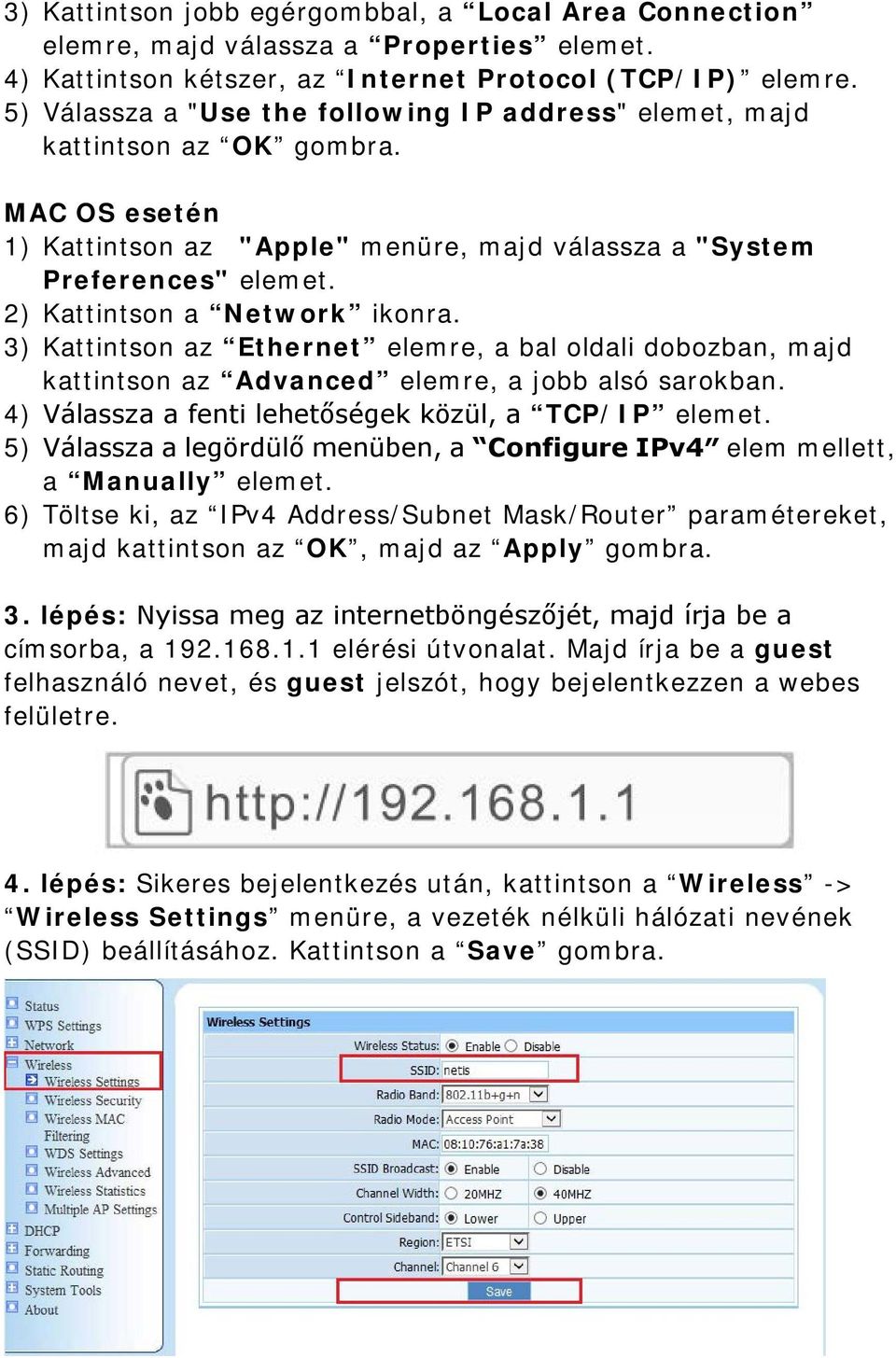

5 3) Kattintson jobb egérgombbal, a Local Area Connection elemre, majd válassza a Properties elemet. 4) Kattintson kétszer, az Internet Protocol (TCP/IP) elemre. 5) Válassza a "Use the following IP address" elemet, majd kattintson az OK gombra. MAC OS esetén 1) Kattintson az "Apple" menüre, majd válassza a "System Preferences" elemet. 2) Kattintson a Network ikonra. 3) Kattintson az Ethernet elemre, a bal oldali dobozban, majd kattintson az Advanced elemre, a jobb alsó sarokban. 4) Válassza a fenti lehetőségek közül, a TCP/IP elemet. 5) Válassza a legördülő menüben, a Configure IPv4 elem mellett, a Manually elemet. 6) Töltse ki, az IPv4 Address/Subnet Mask/Router paramétereket, majd kattintson az OK, majd az Apply gombra. 3. lépés: Nyissa meg az internetböngészőjét, majd írja be a címsorba, a elérési útvonalat. Majd írja be a guest felhasználó nevet, és guest jelszót, hogy bejelentkezzen a webes felületre. 4. lépés: Sikeres bejelentkezés után, kattintson a Wireless -> Wireless Settings menüre, a vezeték nélküli hálózati nevének (SSID) beállításához. Kattintson a Save gombra.

6 5. lépés: Jelszó beállításához, lépjen be a Wireless -> Wireless Security menübe. Kattintson a Save gombra. "B" függelék: WF2301 isszaállítása eállításokra Lépések: A PoE eszköz által táplált WF2301 (WF-2301) router bekapcsolt állapotában, nyomja meg egy hegyes tárggyal, annak hátsó burkolatán található Reset gombot, 8-10 másodpercig, majd engedje fel azt. A router, ekkor újraindul a gyári, alapértelmezett beállításokkal. Műszaki segítségnyújtás: support@delton.hu DELTON Forgalmazó: DELTON 1095 Budapest, Mester u. 34. Tel.: * , , , , Fax: Mobil: , Budapest, Fogarasi út 77. Tel.: * , , , , Fax: Mobil: , delton@delton.hu Web: www. hu A dokumentáció a Delton szellemi tulajdona, ezért annak változtatása jogi következményeket vonhat maga után. A fordításból, illetve a nyomdai kivitelezéséből származó hibákért felelősséget nem vállalunk. A leírás és a termék változtatásának jogát a forgalmazó és a gyártó fenntartja.
