1 M2M Pro3 450MHz LTE Telepítési útmutató - kivonat v1.4.1 Rev:

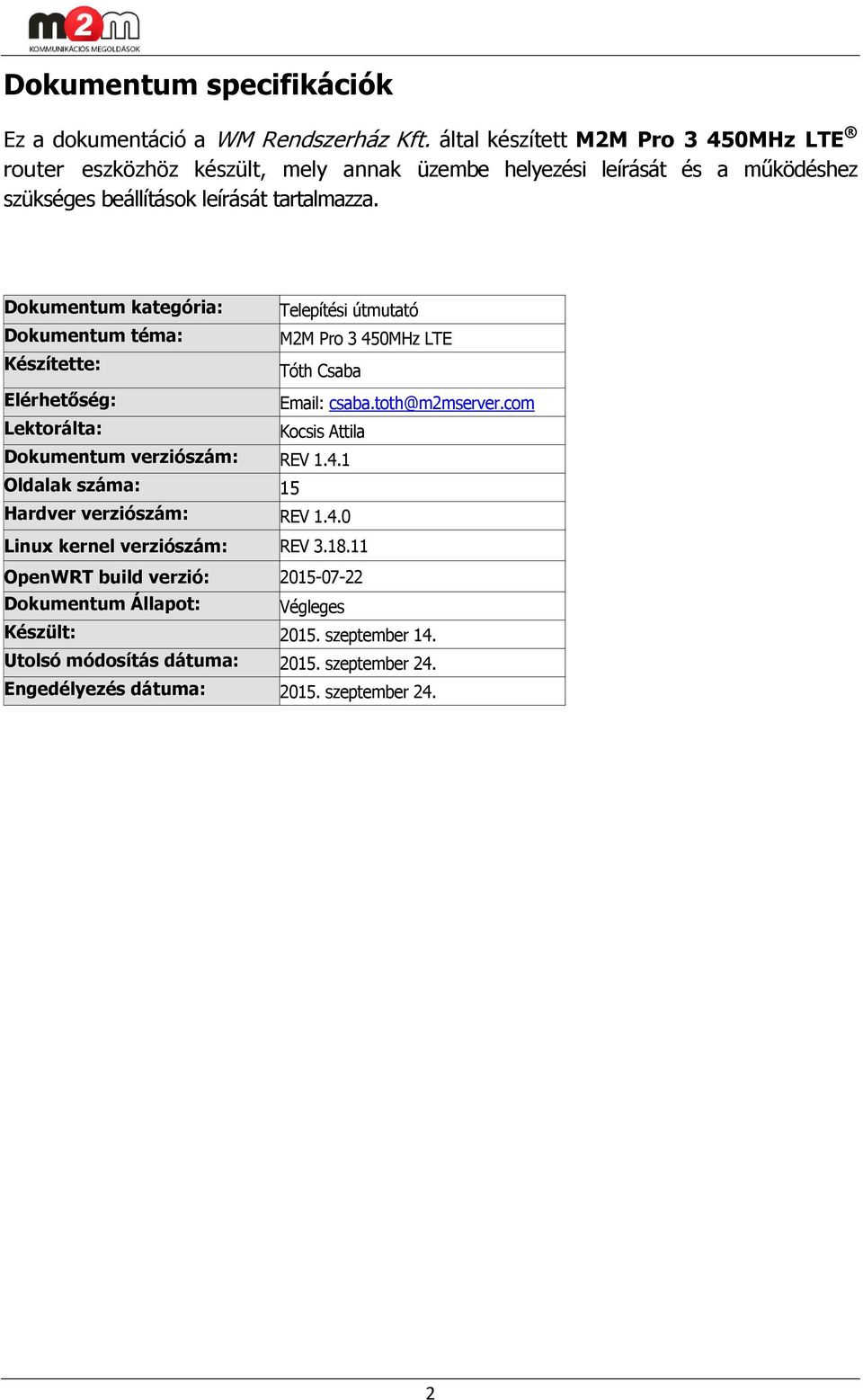

2 Dokumentum specifikációk Ez a dokumentáció a WM Rendszerház Kft. által készített M2M Pro 3 450MHz LTE router eszközhöz készült, mely annak üzembe helyezési leírását és a működéshez szükséges beállítások leírását tartalmazza. Dokumentum kategória: Dokumentum téma: Készítette: Telepítési útmutató M2M Pro 3 450MHz LTE Tóth Csaba Elérhetőség: csaba.toth@m2mserver.com Lektorálta: Kocsis Attila Dokumentum verziószám: REV Oldalak száma: 15 Hardver verziószám: REV Linux kernel verziószám: REV OpenWRT build verzió: Dokumentum Állapot: Végleges Készült: szeptember 14. Utolsó módosítás dátuma: szeptember 24. Engedélyezés dátuma: szeptember 24. 2

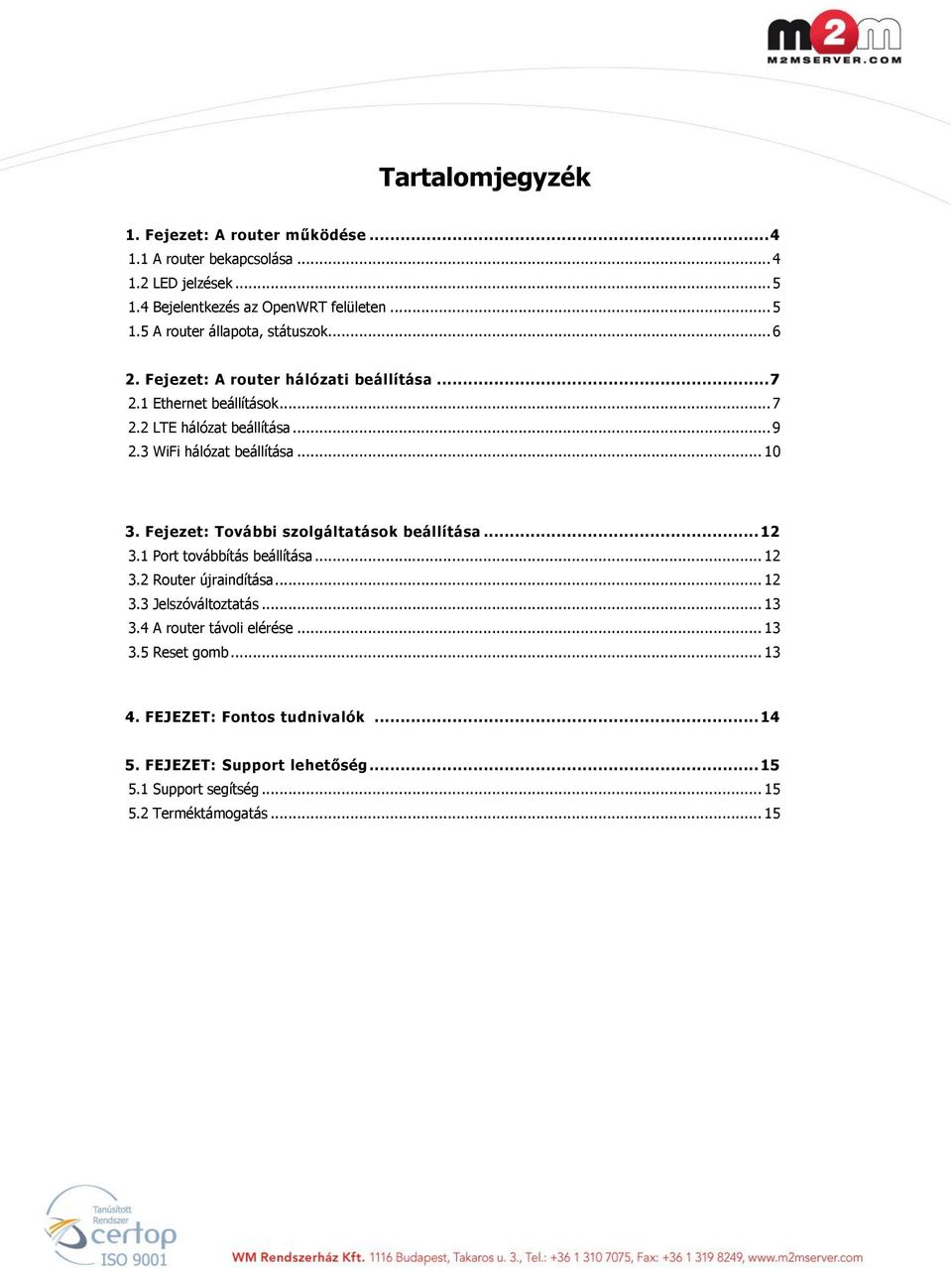

3 Tartalomjegyzék 1. Fejezet: A router működése A router bekapcsolása LED jelzések Bejelentkezés az OpenWRT felületen A router állapota, státuszok Fejezet: A router hálózati beállítása Ethernet beállítások LTE hálózat beállítása WiFi hálózat beállítása Fejezet: További szolgáltatások beállítása Port továbbítás beállítása Router újraindítása Jelszóváltoztatás A router távoli elérése Reset gomb FEJEZET: Fontos tudnivalók FEJEZET: Support lehetőség Support segítség Terméktámogatás... 15

4 1. Fejezet: A router működése 1.1 A router bekapcsolása Hajtsa végre sorrendben az alábbi pontokat az eszköz sikeres elindítása érdekében. 1. Helyezzen be egy aktív SIM kártyát a készülékbe, az alábbi képen 1. ponttal jelölt, SIM feliratú helyre, úgy hogy a SIM kártya felirata lefelé nézzen, a kártya levágott része befelé, jobbra néz. 2. Csatlakoztasson egy UTP kábelt a router Ethernet portjára 3. Csatlakoztasson az eszköz hátoldalára, 2 megfelelő LTE antennát az LTE jelölésű SMA-M csatlakozókra, és amennyiben a router rendelkezik WiFi modullal - egy WiFi antennát (2.4 GHz) valamelyik szabad SMA-M csatlakozóra. 4. Helyezze áram alá az eszközt, a 12V-os adapter használatával, vagy 8-32V-DC áramellátással. 5. Ekkor a router St. LED-je villogni kezd - 3. ponttal jelölt helyen (a LED-ek működése az 1.2 pont táblázatánál található), mely azt jelzi, hogy router elindítása megtörtént, és a rendszer betöltése folyamatban van. Kb perc alatt a router rendelkezésre áll az St. LED folyamatosan zölden világít és csatlakozhat a routerhez, illetve beléphet az adminisztrációs felületen

5 1.2 LED jelzések A router áram alá helyezését, és a rendszer szoftver elindulását, a router működését a LEDek villogásai jelzik, az alábbiak szerint. ST. LED LTE LED WiFi LED* FOLYAMAT Boot/Indulás Rendszer rendben elindult Újraindítás folyamatban A készülék ki van kapcsolva, nincs áram alatt Az LTE modul elindult, a hálózati regisztráció folyamatban Hálózati APN elfogadva, a modul az LTE hálózaton van Nem sikerült a hálóz. regisztráció/apn nem ok/sim nem ok Nincs SIM/Nem megfelelő PIN kód Nincs LTE modul/hibás LTE modul Az LTE modul ki van kapcsolva / nincs LTE modul jelen WiFi hálózat ok WiFi AP sikeres/wifi elérhető A WiFi ki van kapcsolva / nincs WiFi modul jelen *Amennyiben jelen van WiFi modul LED JELZÉS zölden villog zölden világít pirosan villog nem villog / nem világít zölden villog zölden világít pirosan világít pirosan villog narancs villog nem villog /nem világít pirosan villog pirosan világít nem villog/ nem világít A rendszer indulásának folyamata (boot) 1-1,5 percig is eltarthat. Ezt kérjük, minden esetben várja meg! Amint az St. LED folyamatosan zölden világít, a boot folyamat véget ért, az eszköz működése stabil, a hálózati szolgáltatások elérhetőek a routerhez csatlakozni lehet. 1.3 Bejelentkezés az OpenWRT felületen A rendszer adminisztrációs web felülete az eth0 interfész IP címén érhető el, egy böngészőben. Alapértelmezett címe: (Username: root Password nincs (hagyja üresen ezt a mezőt) A bejelentkezéshez írja be a fenti adatokat, majd nyomjon a gombra. 5

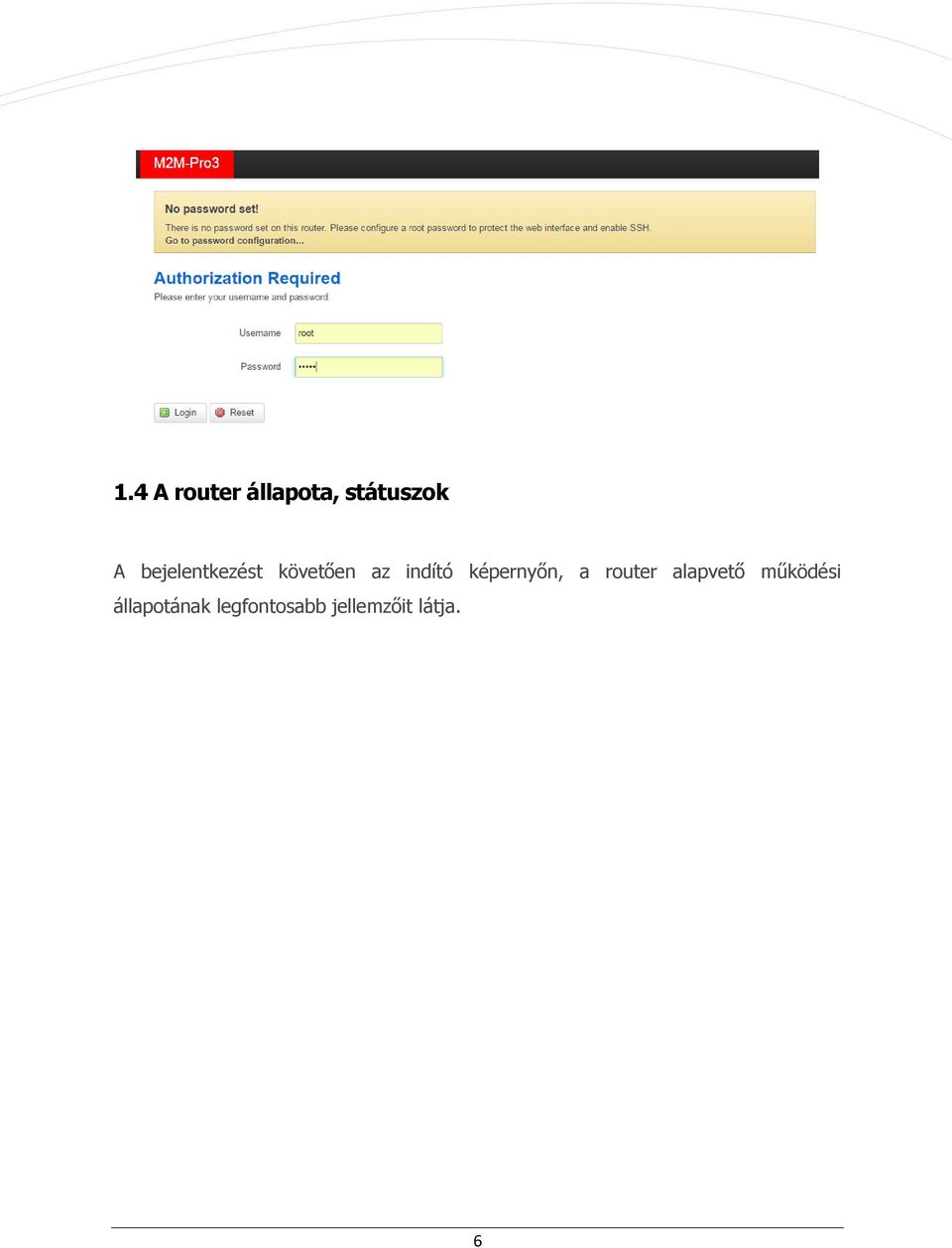

6 1.4 A router állapota, státuszok A bejelentkezést követően az indító képernyőn, a router alapvető működési állapotának legfontosabb jellemzőit látja. 6

7 2. Fejezet: A router hálózati beállítása 2.1 Ethernet beállítások Nyissa meg a Network menü, Interfaces menüpontját. Az alábbi kép szerint láthatja az eszköz jelenlegi beállításait. A LAN hálózat (br-lan interfész) jelzi az ethernet hálózati beállításait. A WAN hálózat (eth1 interfész) jelenti az LTE internet beállítást. Jelenleg az eszköz ezen az útvonalon jut ki az internetre. A LAN és WAN jelölések melletti hálózati forgalom statisztika mutatja, hogy az eszköz forgalmaz ezeken az interfészeken. Az IPv4 mellett a jelenleg beállított IP cím olvasható le. 7

8 Minden hálózati interfészre nézve aktív a tűzfal funkció, melynek beállításait a Tűzfal beállítása c. fejezetben tárgyalunk. Az Ethernet porton a router, alapértelmezés szerint, IPv4 protokollt használ. De lehetőség van IPv6 beállítására is. A jobb oldali gombokkal leállíthatja (Stop), vagy szerkesztheti (Edit) a jelenlegi hálózati kapcsolatokat. 8

9 Az Ethernet (LAN) interfész beállításához válassza a LAN melletti gombot. Itt változtathatja meg a router alapértelmezés szerinti címét (IPv4 address) egy saját IP-re, az adott alhálózatnak megfelelően. A beállításhoz, az oldal alján nyomja meg a Save & Apply gombot. 2.2 LTE hálózat beállítása Nyissa meg a Network menü, Interfaces menüpontot, majd a WAN interfészt. A következő képeken láthatóak, az LTE modulra vonatkozó beállítási lehetőségek. A General Settings fül alatt, ellenőrizze, hogy a Status-nál eth1 interfészt lát-e az LTE modulra nézve, valamint hogy a Protocol mezőnél DHCP client legyen beállítva. A beállítások megváltoztatása esetén nyomja meg a Save & Apply gombot. 9

10 Az Advanced Settings fül alatt aktívnak kell lennie a Bring up on boot funkciónak (bootoláskor inicializálja az LTE modult), valamint a Use default gateway (Alapértelmezett útválasztó használata), és a Use DNS servers advertised by peer kapcsolónak (Hirdetett DNS szerverek használata). A beállítások megváltoztatása esetén nyomja meg a Save & Apply gombot. A Physical Settings fül alatt ellenőrizze, hogy az Interface mezőnél az Ethernet adapter eth1 (wan) legyen beállítva. A beállítások megváltoztatása esetén nyomja meg a Save & Apply gombot. Az LTE Settings fül alatt a Modem device értékének /dev/ttyacm0 értéken kell lennie, hogy csatlakozni tudjon a modem a hálózatra. Az APN mező tartalmát a mobilszolgáltató adja meg az adott SIM kártyára nézve, töltse ki annak megfelelően őket. A PIN mezőnél a SIM adatkártyára vonatkozó PIN kód (ha van) adható meg. A beállítások megváltoztatása esetén nyomja meg a Save & Apply gombot. 10

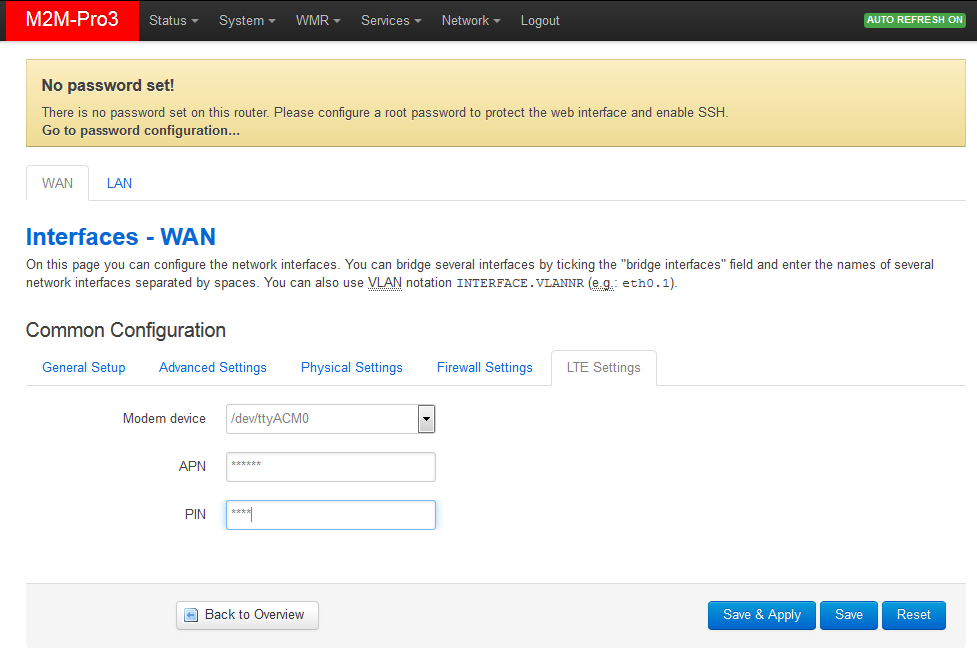

11 Ilyenkor a modem újra inicializálásra kerül, ami akár fél percig is eltarthat. A modem beállítása közben az LTE LED zölden villog. Amint sikerült a beállítás, az LTE LED folyamatosan zölden fog világítani. Piros fény esetén LTE hálózat csatlakozási hiba van, ekkor állítsa vissza az előző beállítást, vagy adjon meg helyes és a SIM-kártyára érvényes konfigurációt. 2.3 WiFi hálózat beállítása (csak WiFi modullal rendelkező változatban!) A WiFi modul opcionálisan rendelhető a routerhez. Amennyiben jelen van az eszközben nyissa meg a Network menü, Wifi menüpontot. Itt láthatja a rendelkezésre álló WiFi hálózat beállításait. Alapértelmezés szerint M2M_Pro3 azonosító SSID néven kerül meghirdetésre a WiFi hálózat, WPA2 PSK titkosítással, hozzáférési pontként (Access Point). Az ESSID átírásán felül, a Mode mezőnél tudja megadni, hogy a WiFi AP-ként, vagy Ügyfélként legyen használatban. Ügyfél beállítás esetén a router WiFi kliens, azaz egyéb, már meglévő routerekhez tud csatlakozni. A WiFi jelszót az oldal közepén lévő Interface Configuration fül alatt, a Wireless Security fül alatt tudja megváltoztatni, a Key mezőnél, az új jelszó beírásával. Ha szükség van a titkosítási szint változtatására, az Encryption mezőnél tud más titkosítási opciót választani. A beállítások elvégzéséhez nyomja meg a Save & Apply gombot. 11

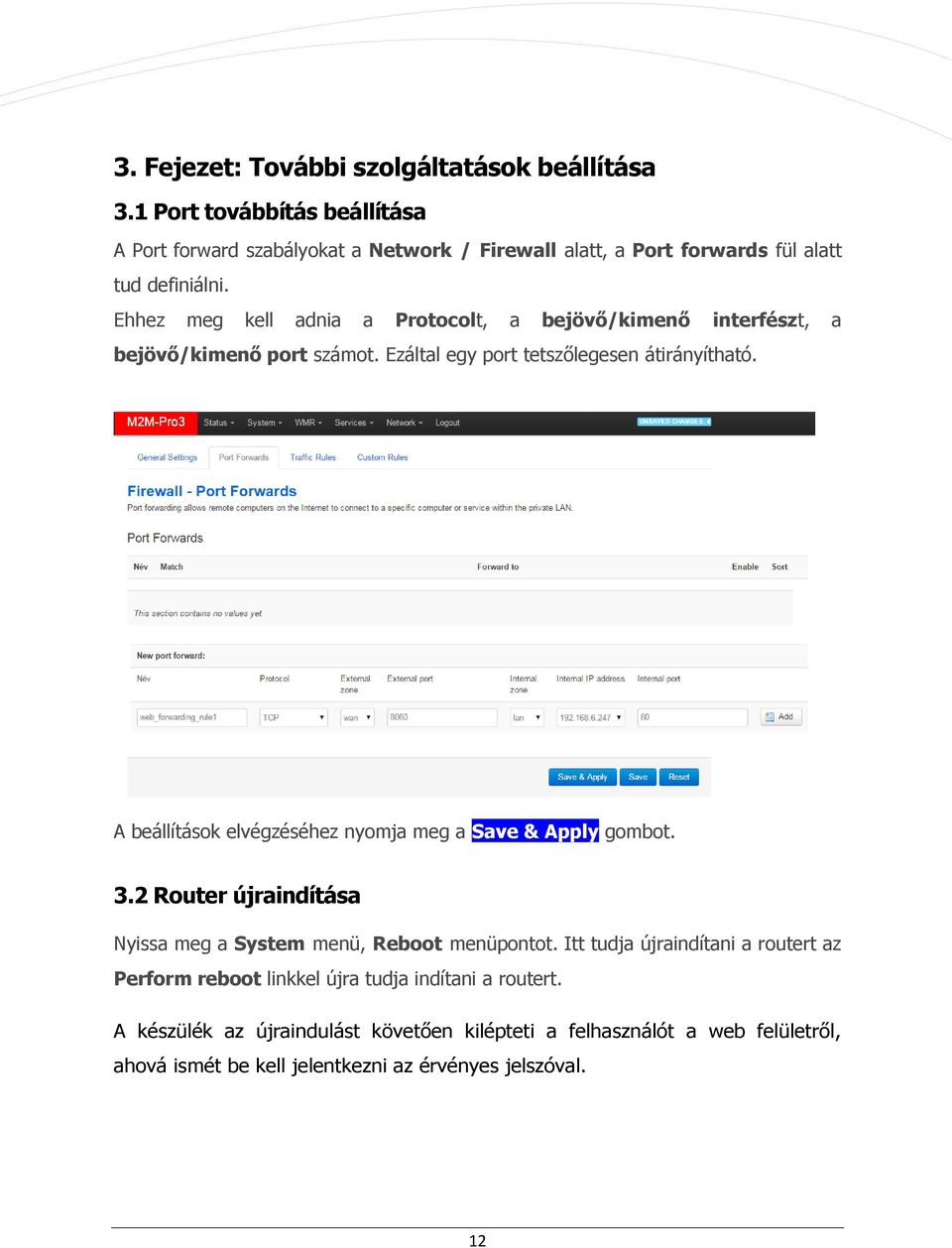

12 3. Fejezet: További szolgáltatások beállítása 3.1 Port továbbítás beállítása A Port forward szabályokat a Network / Firewall alatt, a Port forwards fül alatt tud definiálni. Ehhez meg kell adnia a Protocolt, a bejövő/kimenő interfészt, a bejövő/kimenő port számot. Ezáltal egy port tetszőlegesen átirányítható. A beállítások elvégzéséhez nyomja meg a Save & Apply gombot. 3.2 Router újraindítása Nyissa meg a System menü, Reboot menüpontot. Itt tudja újraindítani a routert az Perform reboot linkkel újra tudja indítani a routert. A készülék az újraindulást követően kilépteti a felhasználót a web felületről, ahová ismét be kell jelentkezni az érvényes jelszóval. 12

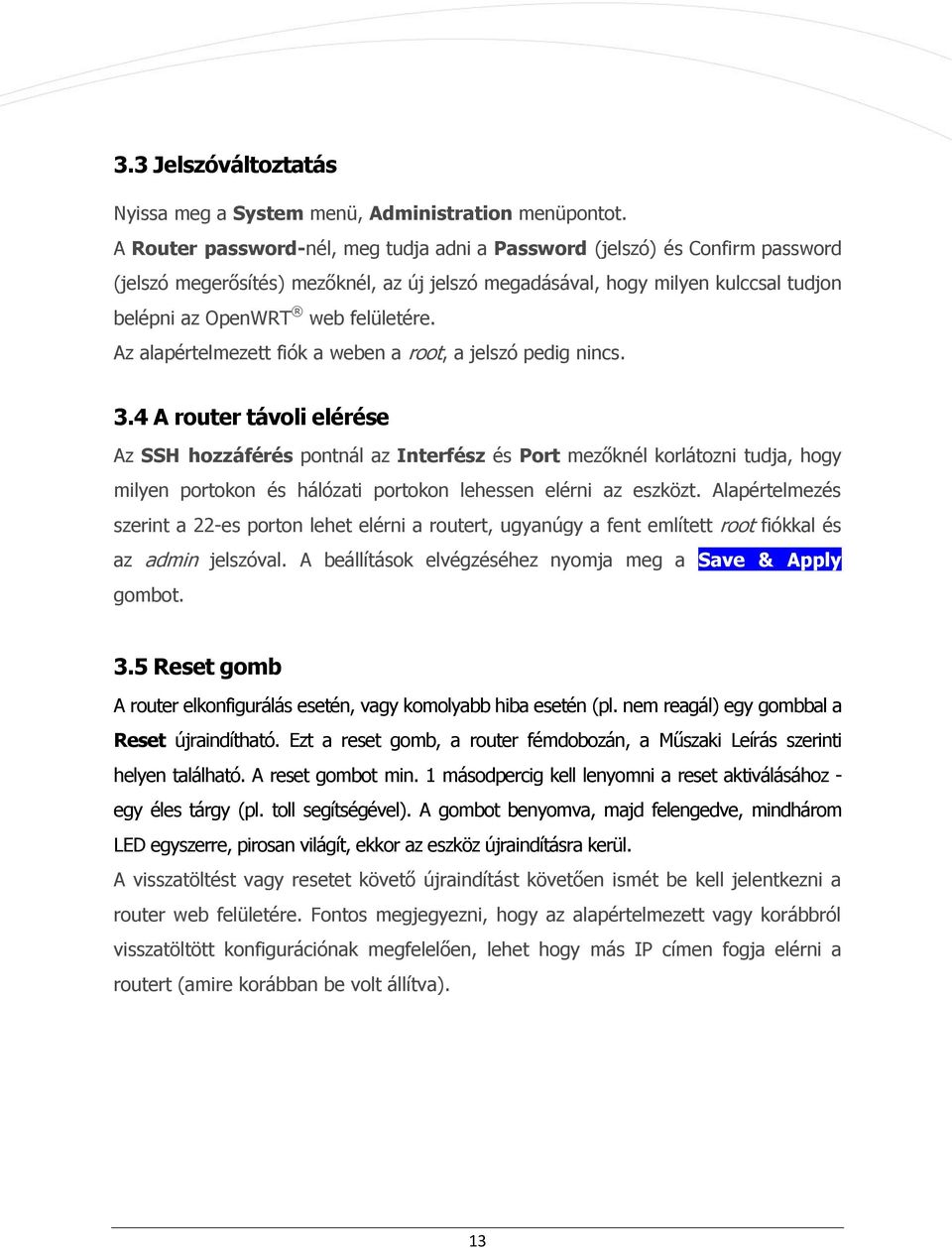

13 3.3 Jelszóváltoztatás Nyissa meg a System menü, Administration menüpontot. A Router password-nél, meg tudja adni a Password (jelszó) és Confirm password (jelszó megerősítés) mezőknél, az új jelszó megadásával, hogy milyen kulccsal tudjon belépni az OpenWRT web felületére. Az alapértelmezett fiók a weben a root, a jelszó pedig nincs. 3.4 A router távoli elérése Az SSH hozzáférés pontnál az Interfész és Port mezőknél korlátozni tudja, hogy milyen portokon és hálózati portokon lehessen elérni az eszközt. Alapértelmezés szerint a 22-es porton lehet elérni a routert, ugyanúgy a fent említett root fiókkal és az admin jelszóval. A beállítások elvégzéséhez nyomja meg a Save & Apply gombot. 3.5 Reset gomb A router elkonfigurálás esetén, vagy komolyabb hiba esetén (pl. nem reagál) egy gombbal a Reset újraindítható. Ezt a reset gomb, a router fémdobozán, a Műszaki Leírás szerinti helyen található. A reset gombot min. 1 másodpercig kell lenyomni a reset aktiválásához - egy éles tárgy (pl. toll segítségével). A gombot benyomva, majd felengedve, mindhárom LED egyszerre, pirosan világít, ekkor az eszköz újraindításra kerül. A visszatöltést vagy resetet követő újraindítást követően ismét be kell jelentkezni a router web felületére. Fontos megjegyezni, hogy az alapértelmezett vagy korábbról visszatöltött konfigurációnak megfelelően, lehet hogy más IP címen fogja elérni a routert (amire korábban be volt állítva). 13

14 4. Fejezet: Fontos tudnivalók Alapértelmezett címek A router alapértelmezett IP címe az ethernet porton a , mely a 8888-as HTTP porton elérhető a lokális web felületen. A routerhez a root jelszó beállítása után SSH/Telnet klienssel is lehet csatlakozni 22-es porton. WiFi A WiFi funkció opcionális a router eszköz esetében. Jelenléte esetében az alapértelmezés szerinti mód az AccessPoint, melyhez kliensek tudnak csatlakozni. A alapértelmezés szerinti M2M_Pro3 SSID-hez a WPA2 jelszó: M2MPro_123 A WiFi interfész alapból az ethernetre bridgelt, ezért nem látszik külön wlan0 interfészként. Antennák használata A WiFi és LTE szolgáltatás megfelelő működése érdekében mindig az erre ajánlott antennákat használja. Megfelelő antennák nélkül a router nem tud kommunikálni a hálózaton. A 450MHz LTE modul MIMO, 2 antenna csatlakozó tartozik hozzá, ezért javaslunk 2 külső antennát használni a megfelelően stabil kapcsolat érdekében. Napi tervezett újraindítás A router biztonsági okokból (az ipari sztenderdeknek megfelelően), minden nap 23:30 órakor újraindul (időzítve). Modemkezelés Ha nem megy a modem, azaz ha hiányzik az LTE modemhez tartozó eth1 interfész, akkor 5 perc után újraindul a router. Ilyenkor 10 másodpercenként a működést jelző LED is pirosan felvillan, jelezve, hogy újraindítás készül, amint letelik az időzítés. Ha nincs modem konfigurálva, akkor nem indul újra a Pro3. 14

15 5. Support elérhetőség Ha kérdése merülne fel a használattal kapcsolatosan, forduljon hozzánk az alábbi elérhetőségen: support@m2mserver.com Telefon: +36 (20) Terméktámogatás A termékhez megjelent dokumentációk és szoftverek az alábbi linkről elérhetőek: A termékhez megjelent dokumentációk és szoftverek az alábbi linkről elérhetőek: Online terméktámogatás itt kérhető: 15
