1 Gyors telepítési útmutató AC1200 Gigabit kétsávos WLAN hatótávnövelő Cikkszám EW-7476RPC 1-8. oldal

2 Gyors telepítési útmutató 1. Csomag tartalma Rendszerkövetelmények LED állapot Kapcsoló Telepítés A hatótávnövelő visszaállítása WPS... 8

3 1. A csomag tartalma - EW-7476RPC - CD, többnyelvű gyors telepítési útmutatóval és felhasználói kézikönyvvel - gyorstelepítési útmutató - kártya a hozzáférési kóddal - RJ45 kábel 2. Rendszerfeltételek: - WLAN hatótávnövelő/wlan bridge üzemmód: Meglévő 2,4 GHz-es és/vagy 5 GHz-es vezeték nélküli hálózat. - Accesspoint üzemmód: kábel/dsl-modem - Számítógép 2,4GHz /b/g/n WLAN adapterrel és internetes böngészővel a szoftver konfigurációhoz. - Okostelefon: ios 4.3 és magasabb vagy Android 4.x és magasabb. 1

4 3. LED állapot Energiatakarékos üzemmódban az összes LED inaktív. A legjobb jelerősség 60 80%, mivel 80% fölött túl közel található a routerjéhez és ekkor a hatótávnövelő nem működik hatékonyan. LED szín: Állapot Leírás BE Kiváló hely. Jelerősség: 60 80% Jel 5GHz Lassan Jó hely. Kék villog Jelerősség: 40 60% & % Gyors Rossz hely. villog Jelerősség: 40% alatt ki Be Nincs észlelt jel. Kiváló hely. Jelerősség: 60 80% Jel 2,4 GHz Kék Lassan Jó hely. villog Jelerősség: 40 60% & % Gyors Rossz hely. villog Jelerősség: 40% alatt ki Nincs észlelt jel. Cross Be Cross Band aktiválva. Zöld Sáv ki Cross Band deaktiválva. Be Power Zöld villog Hatótávnövelő bekapcsolva. Visszaállítás gyári beállításokra, vagy a rendszer töltődik. ki Hatótávnövelő kikapcsolva. WPS Zöld Be villog WPS kapcsolat létrejött (a LED 30 másodpercig bekapcsolva marad, azt jelezvén, hogy egy WPS folyamatban (várakozik egy további WPS készülékre). ki Nincs WPS folyamatban. Be LAN kapcsolat felépült. LAN Zöld villog LAN aktivitás (adatok küldése vagy fogadása). ki LAN kapcsolat nem épült fel. 2

5 4. Kapcsoló Az EW-7476RPC modell a készülék alján egy hardveres tolókapcsolóval rendelkezik, amivel az alábbi táblázat szerint a normál, az energiatakarékos és a nyugalmi üzemmód között lehet váltani. "WLAN teljesítmény" a hatótávnövelő vezeték nélküli rádiójelének erősségére utal (Tx). Ha a hatótávnövelőt egy kisebb vagy közepesen nagy helyiségben használja, lehetséges hogy nincs szüksége a teljes vezeték nélküli teljesítményére. Próbálja ki, hogy akár még az energiatakarékos üzemmóddal is elegendő WLAN lefedettséget biztosít-e. Ha igen, azzal energiát takaríthat meg. Üzemmód Kapcsoló helyzet Leírás normál Felül 100% WLAN teljesítmény Energiatakarékos üzemmód Középen 50% WLAN teljesítmény Alvás mód Alul WLAN & LED-ek kikapcsolva A Tx teljesítmény a webes felhasználói felületen keresztül is beállítható. (Kezelés Vezeték nélkül). Állítsa a kapcsolót "Normal" állásba, mielőtt a Tx értéket a webes felületen keresztül beállítja. 3

6 5. Telepítés Az EW-7476RPC három különböző üzemmóddal rendelkezik: WLAN hatótávnövelő: WLAN híd (bridge) (WLAN adapter) A készülék vezeték nélkül köti Önt össze a meglévő hálózattal és erősíti a WLAN jelet. Hely: A legjobb hely a hatótávnövelő számára kb. középen a meglévő vezeték nélküli router/accesspoint és a holt zóna között van. A hatótávnövelőnek jó WLAN jelet kell fogadnia a routertől/accesspointtól. A készülék egy Ethernet kábellel és egy megfelelő WLAN internetes hozzáféréssel kapcsolódik egy Ethernet készülékkel, pl. egy játékkonzollal vagy egy okos TV-vel. Hely: A WLAN lefedettség területén, a vezetékes hálózati készülék közelében. Wi-Fi access point A készülék Ethernet kábellel kapcsolódik egy meglévő routerhez és a hálózati berendezések számára vezeték nélküli internet hozzáférést biztosít. Hely: Ethernet kábellel csatlakozik a routerjéhez. Dugja be az EW-7476RPC-t egy hálózati csatlakozóaljba. 4

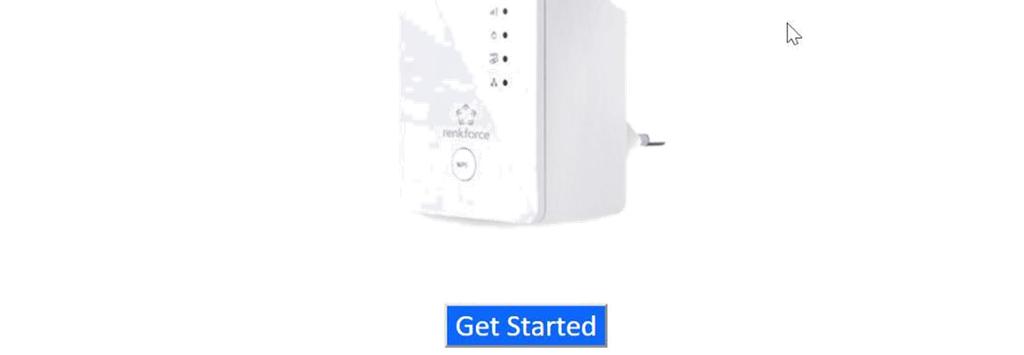

7 A zöld hálózati LED villog, miközben a hatótávnövelő indul. A készülék készen áll, ha a zöld hálózati LED BE állapotban van. Használjon egy WLAN készüléket, hogy kapcsolódjon az SSID renkforceext_2.4g_**-hez. Az utolsó két ** jel a készülék egyedi azonosítója. Ha egy számítógépet használ, távolítsa el az összes Ethernet kábelt. Nyisson meg egy internetes böngészőt. És ha nem kerül automatikusan az alább bemutatott "Get Started" (Első lépések) képernyőre, adja be a internetcímet, és kattintson a Get Started pontra, hogy elkezdhesse az alapbeállításokat. 5

8 Ha nem tud hozzáférni a címhez, győződjön meg arról, hogy a számítógépe dinamikus IP cím használatára van beállítva. További információkat a felhasználói kézikönyvben talál. Ha másik üzemmódot szeretne használni, kattintson a Change to a Different Mode (másik üzemmódra váltás) lehetőségre. Vagy válassza a Yes, I need a Range Extender (igen, egy hatótávnövelőre van szükségem) lehetőségre, hogy a készüléket WLAN hatótávnövelőként használja. 6

9 Kövesse a kiválasztott üzemmódhoz a képernyőn megjelenő utasításokat a beállítás befejezéséhez. A terméket 2,4 GHz-es és/vagy 5 GHz-es WLAN-ra konfigurálhatja. Haladó konfigurációkat a böngésző alapú konfigurációs felületen végezhet a címen (további információk a kézikönyben). 6. A hatótávnövelő visszaállítása Ha problémák lépnek fel a hatótávnövelővel vagy ha át szeretné állítani a hatótávnövelőt egy másik üzemmódra, a készüléket visszaállíthatja gyári beállításokra. Ezáltal az összes beállítás visszaáll a standard értékére. Tartsa benyomva a WPS gombot legalább 10 mp-ig és engedje el, ha a zöld hálózati LED villog. Várjon, amíg a hatótávnövelő újraindul. A hatótávnövelő készen áll a beállításra, ha a zöld hálózati LED világít. 7

10 7. WPS Ha a vezeték nélküli router/accesspoint támogatja a WPS-t (Wi-Fi Protected Setup), akkor használhatja ezt a módszert a vezeték nélküli hatótávnövelő telepítésére. Nyomja meg a vezeték nélküli router/accesspoint WPS-gombját a WPS aktíválásához. Nézzen utána a routerje/accesspointja használati útmutatójában, mennyi ideig kell nyomva tartania a WPS gombot. Tartsa a vezeték nélküli hatótávnövelő WPSgombját két percen belül két másodpercig nyomva. A hatótávnövelő zöld WPS-LED-je villogni kezd jelezvén azt, hogy a WPS használva van. készülékek kapcsolatot hoznak létre egymással. A WPS hatótávnövelő zöld WPS- LED-jének 30 másodpercig bekapcsolva kell lennie, ami azt jelzi, hogy a kapcsolat sikeres. 8
