NWA1100. Rövid kezelési útmutató g Üzleti WLAN access pont ALAPÉRTELMEZETT BEJELENTKEZÉSI ADATOK.

Átírás

1 NWA1100 Rövid kezelési útmutató g Üzleti WLAN access pont Firmware v kiadás, 2009/12 ALAPÉRTELMEZETT BEJELENTKEZÉSI ADATOK IP-cím: Jelszó: Copyright 2009 ZyXEL Communications Corporation

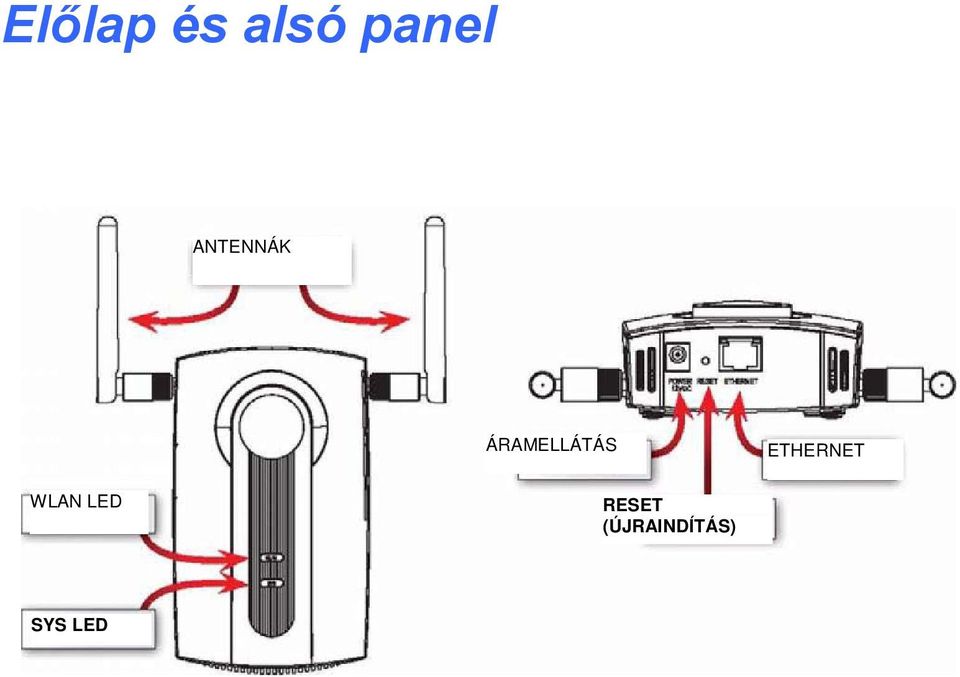

2 Előlap és alsó panel ANTENNÁK ÁRAMELLÁTÁS ETHERNET WLAN LED RESET (ÚJRAINDÍTÁS) SYS LED

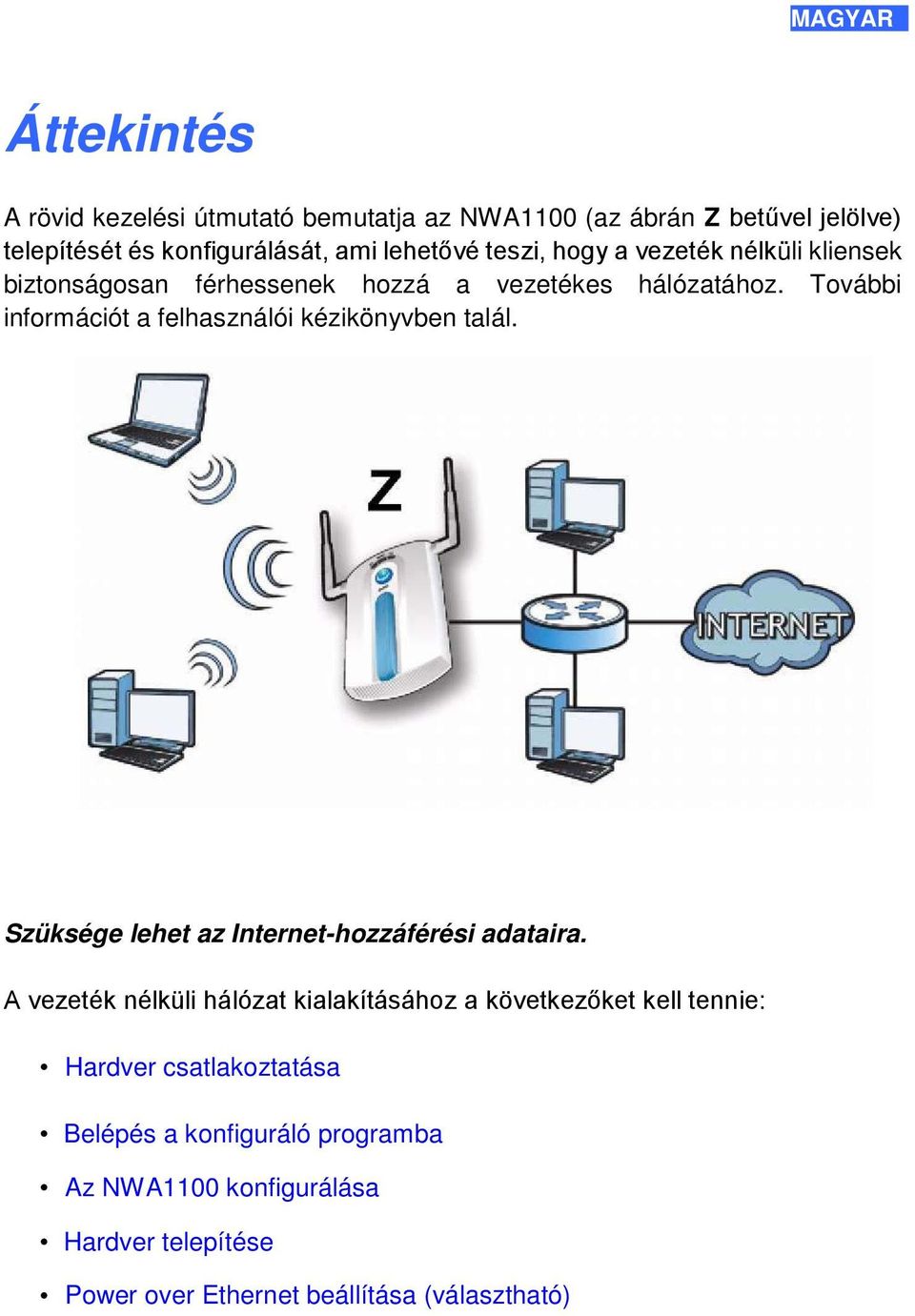

3 MAGYAR Áttekintés A rövid kezelési útmutató bemutatja az NWA1100 (az ábrán Z betűvel jelölve) telepítését és konfigurálását, ami lehetővé teszi, hogy a vezeték nélküli kliensek biztonságosan férhessenek hozzá a vezetékes hálózatához. További információt a felhasználói kézikönyvben talál. Szüksége lehet az Internet-hozzáférési adataira. A vezeték nélküli hálózat kialakításához a következőket kell tennie: Hardver csatlakoztatása Belépés a konfiguráló programba Az NWA1100 konfigurálása Hardver telepítése Power over Ethernet beállítása (választható)

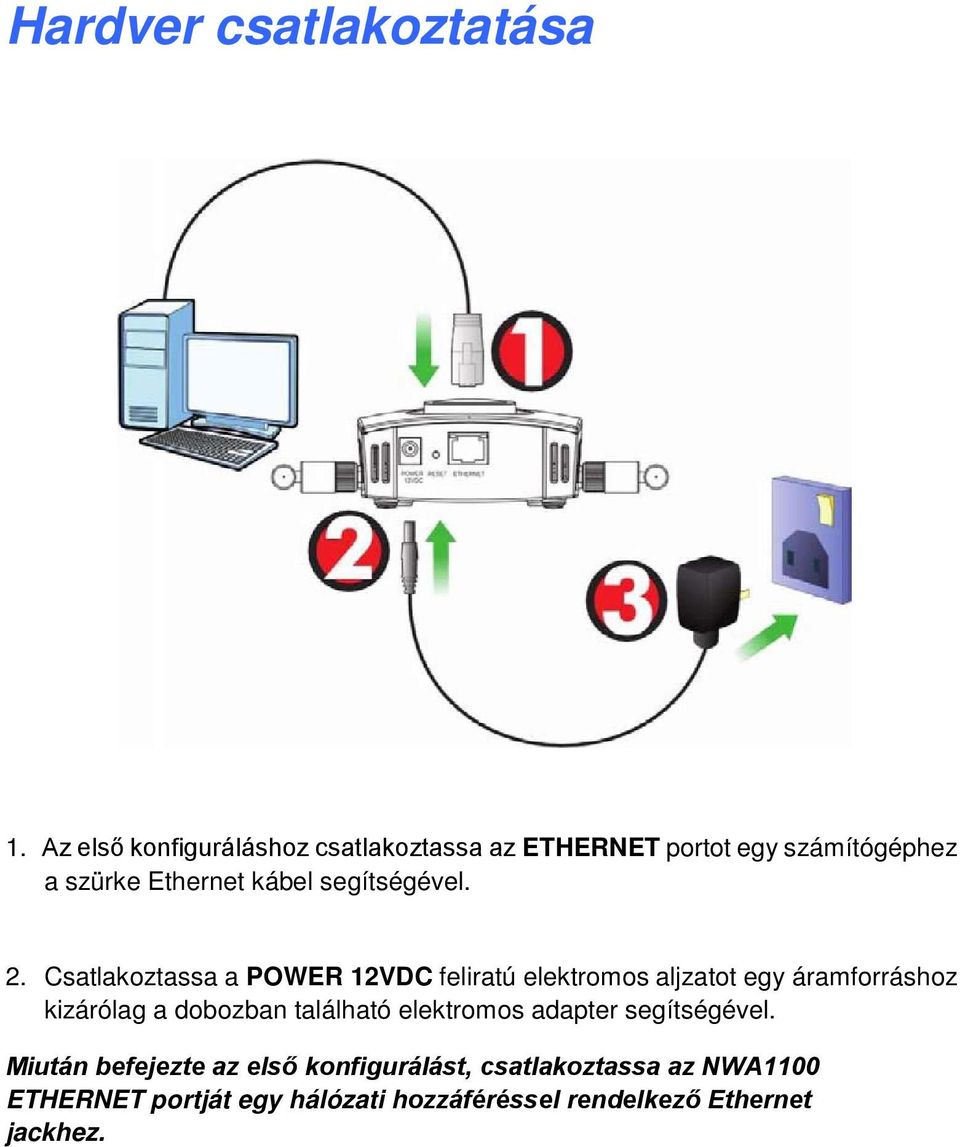

4 Hardver csatlakoztatása 1. Az első konfiguráláshoz csatlakoztassa az ETHERNET portot egy számítógéphez a szürke Ethernet kábel segítségével. 2. Csatlakoztassa a POWER 12VDC feliratú elektromos aljzatot egy áramforráshoz kizárólag a dobozban található elektromos adapter segítségével. Miután befejezte az első konfigurálást, csatlakoztassa az NWA1100 ETHERNET portját egy hálózati hozzáféréssel rendelkező Ethernet jackhez.

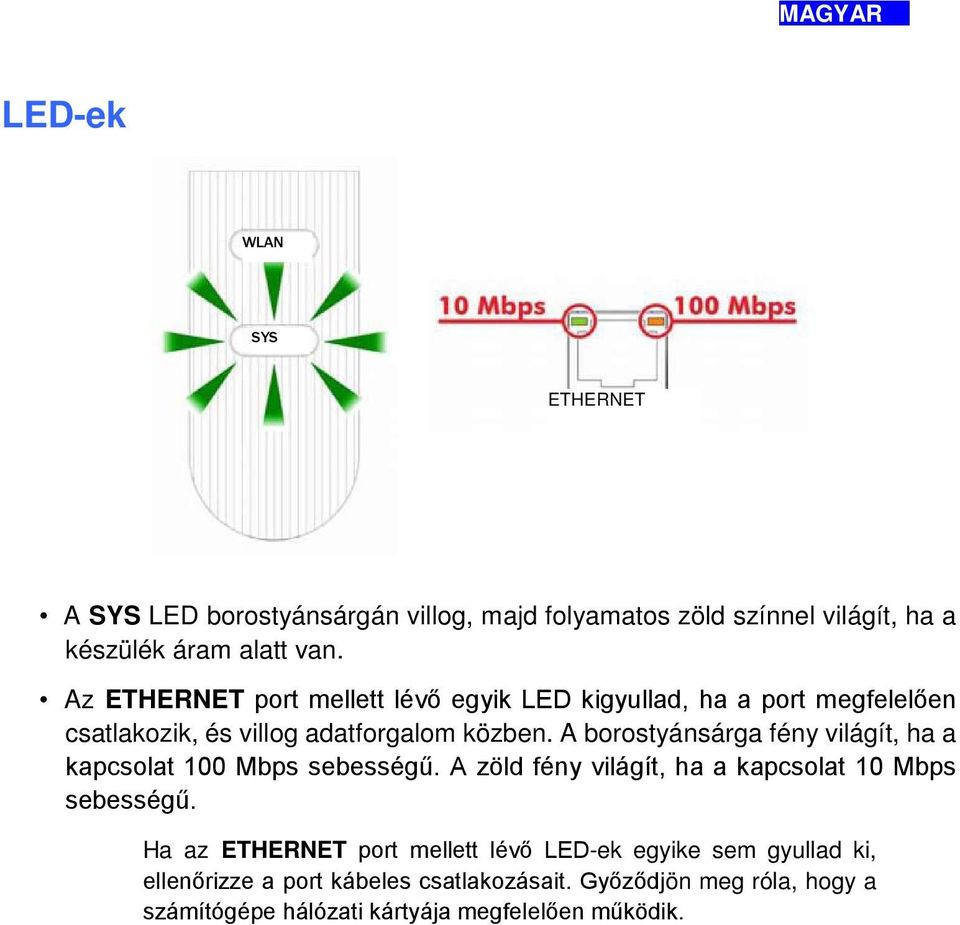

5 MAGYAR LED-ek WLAN SYS ETHERNET A SYS LED borostyánsárgán villog, majd folyamatos zöld színnel világít, ha a készülék áram alatt van. Az ETHERNET port mellett lévő egyik LED kigyullad, ha a port megfelelően csatlakozik, és villog adatforgalom közben. A borostyánsárga fény világít, ha a kapcsolat 100 Mbps sebességű. A zöld fény világít, ha a kapcsolat 10 Mbps sebességű. Ha az ETHERNET port mellett lévő LED-ek egyike sem gyullad ki, ellenőrizze a port kábeles csatlakozásait. Győződjön meg róla, hogy a számítógépe hálózati kártyája megfelelően működik.

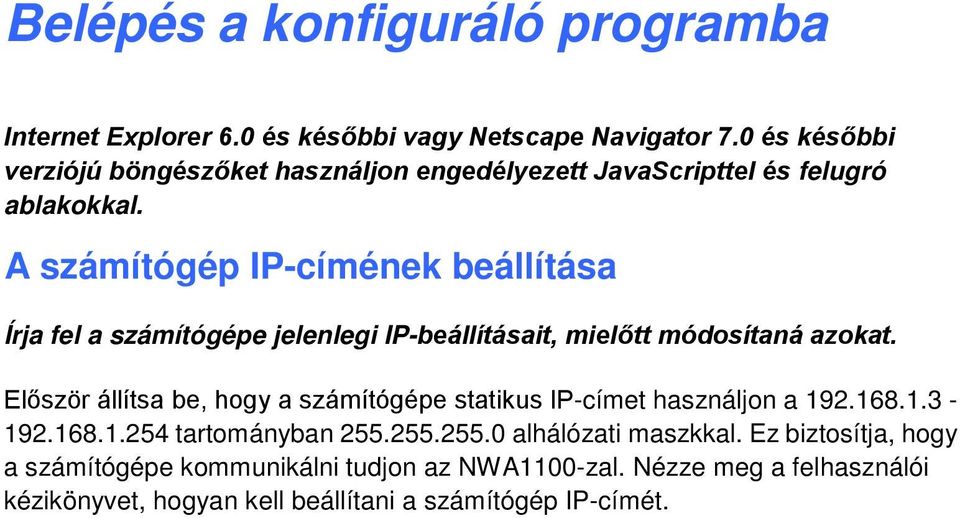

6 Belépés a konfiguráló programba Internet Explorer 6.0 és későbbi vagy Netscape Navigator 7.0 és későbbi verziójú böngészőket használjon engedélyezett JavaScripttel és felugró ablakokkal. A számítógép IP-címének beállítása Írja fel a számítógépe jelenlegi IP-beállításait, mielőtt módosítaná azokat. Először állítsa be, hogy a számítógépe statikus IP-címet használjon a tartományban alhálózati maszkkal. Ez biztosítja, hogy a számítógépe kommunikálni tudjon az NWA1100-zal. Nézze meg a felhasználói kézikönyvet, hogyan kell beállítani a számítógép IP-címét.

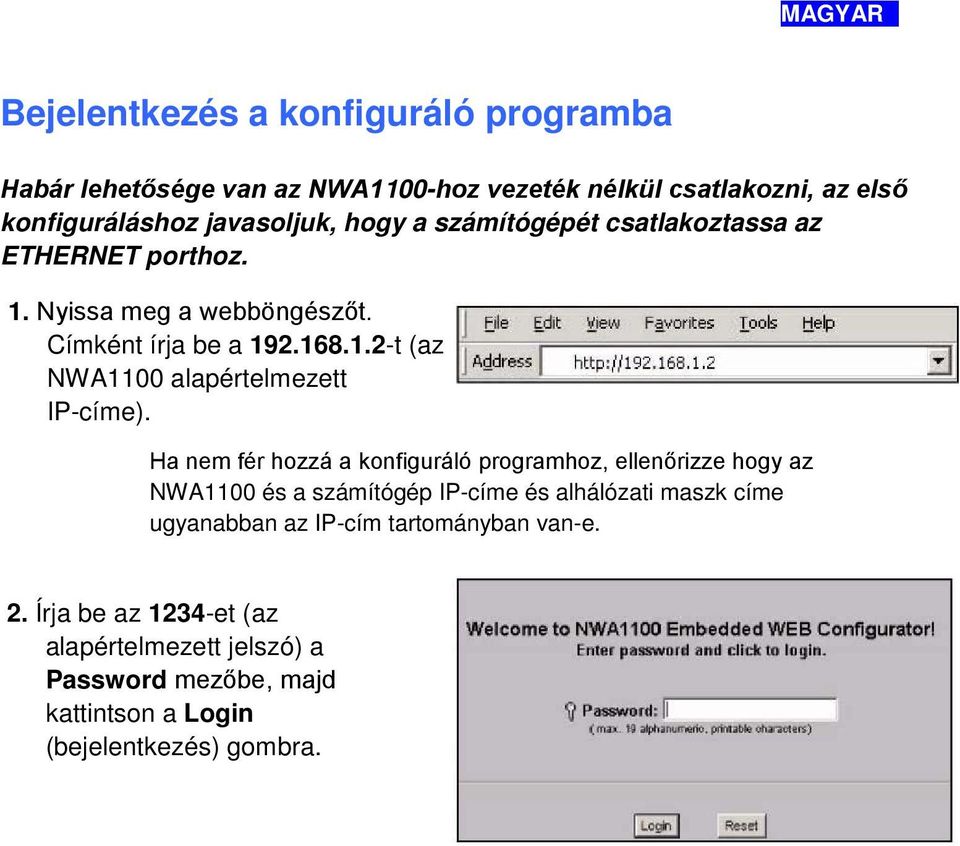

7 MAGYAR Bejelentkezés a konfiguráló programba Habár lehetősége van az NWA1100-hoz vezeték nélkül csatlakozni, az első konfiguráláshoz javasoljuk, hogy a számítógépét csatlakoztassa az ETHERNET porthoz. 1. Nyissa meg a webböngészőt. Címként írja be a t (az NWA1100 alapértelmezett IP-címe). Ha nem fér hozzá a konfiguráló programhoz, ellenőrizze hogy az NWA1100 és a számítógép IP-címe és alhálózati maszk címe ugyanabban az IP-cím tartományban van-e. 2. Írja be az 1234-et (az alapértelmezett jelszó) a Password mezőbe, majd kattintson a Login (bejelentkezés) gombra.

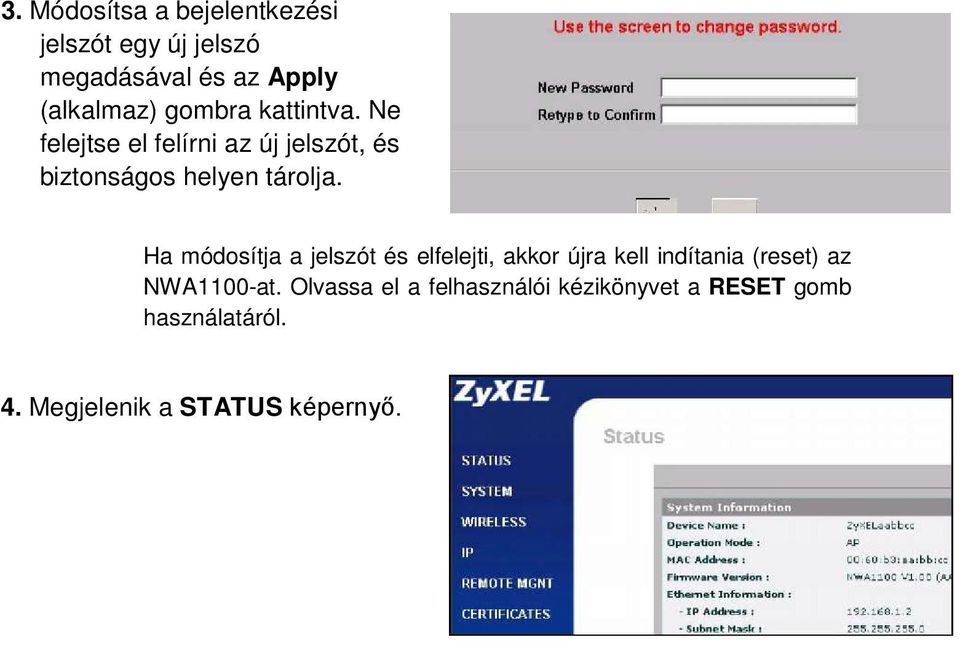

8 3. Módosítsa a bejelentkezési jelszót egy új jelszó megadásával és az Apply (alkalmaz) gombra kattintva. Ne felejtse el felírni az új jelszót, és biztonságos helyen tárolja. Ha módosítja a jelszót és elfelejti, akkor újra kell indítania (reset) az NWA1100-at. Olvassa el a felhasználói kézikönyvet a RESET gomb használatáról. 4. Megjelenik a STATUS képernyő.

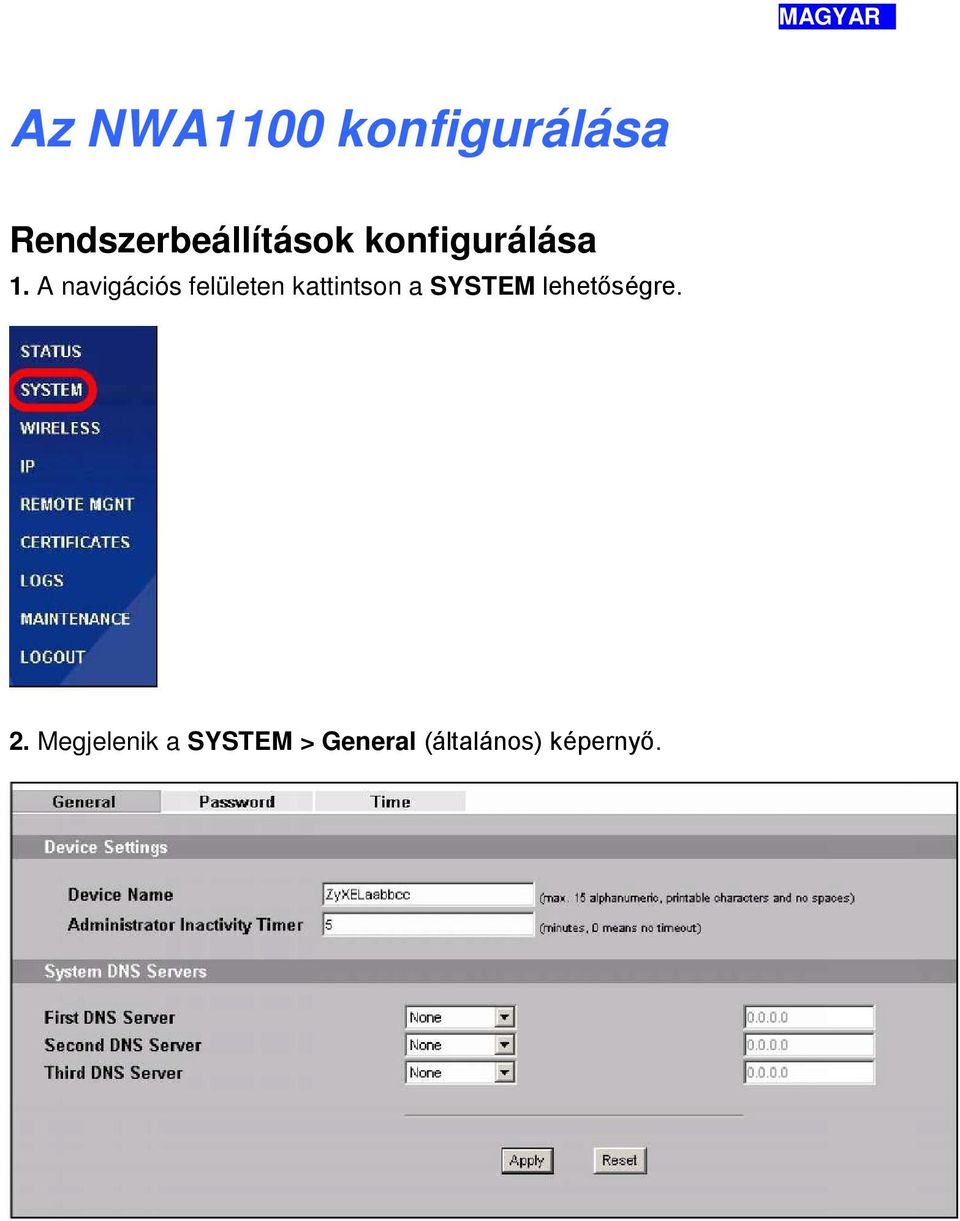

9 MAGYAR Az NWA1100 konfigurálása Rendszerbeállítások konfigurálása 1. A navigációs felületen kattintson a SYSTEM lehetőségre. 2. Megjelenik a SYSTEM > General (általános) képernyő.

10 A System Name (rendszernév) azonosítja az NWA1100-at a hálózatán. Válasszon egy megkülönböztető nevet, vagy hagyja az alapértelmezett beállításon. DNS Server(s) (DNS-kiszolgálók): ha az Internetszolgáltató egyedi DNS (Domain Name System) beállításokat adott, akkor válassza a User-Defined (felhasználó által meghatározott) beállítást és ide írja be az adatokat. Egyébként hagyja a mezőket az alapértelmezett beállításokon. 3. Kattintson az Apply (alkalmaz) gombra.

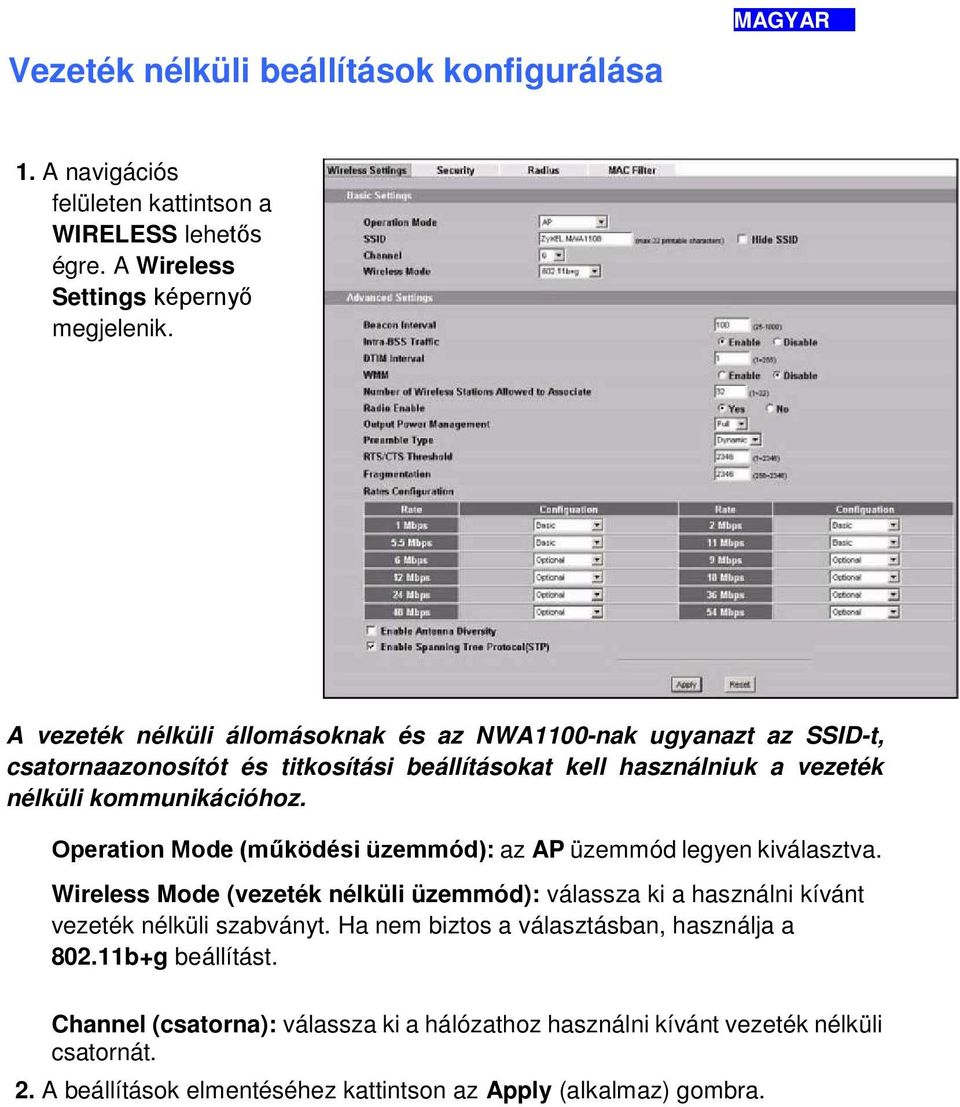

11 Vezeték nélküli beállítások konfigurálása MAGYAR 1. A navigációs felületen kattintson a WIRELESS lehetős égre. A Wireless Settings képernyő megjelenik. A vezeték nélküli állomásoknak és az NWA1100-nak ugyanazt az SSID-t, csatornaazonosítót és titkosítási beállításokat kell használniuk a vezeték nélküli kommunikációhoz. Operation Mode (működési üzemmód): az AP üzemmód legyen kiválasztva. Wireless Mode (vezeték nélküli üzemmód): válassza ki a használni kívánt vezeték nélküli szabványt. Ha nem biztos a választásban, használja a b+g beállítást. Channel (csatorna): válassza ki a hálózathoz használni kívánt vezeték nélküli csatornát. 2. A beállítások elmentéséhez kattintson az Apply (alkalmaz) gombra.

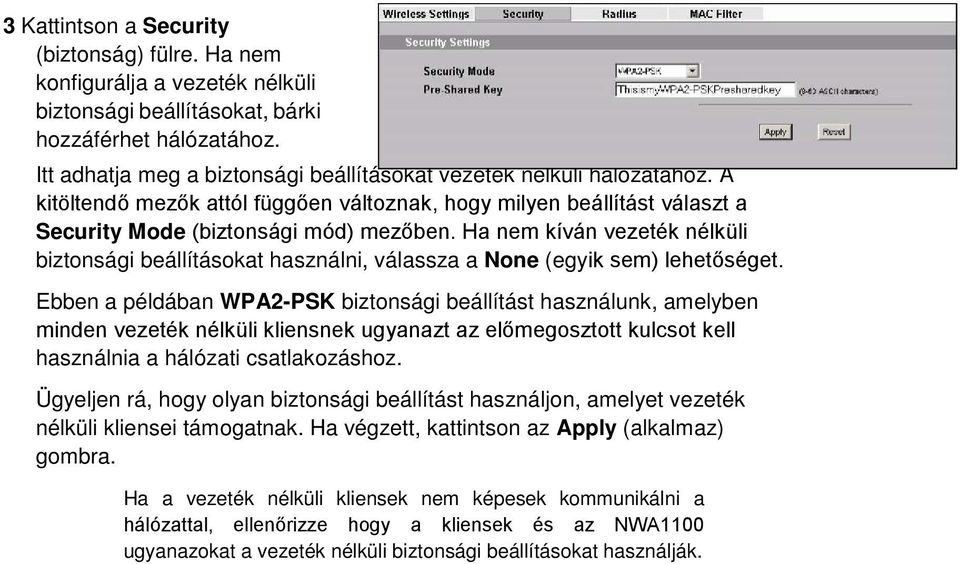

12 3 Kattintson a Security (biztonság) fülre. Ha nem konfigurálja a vezeték nélküli biztonsági beállításokat, bárki hozzáférhet hálózatához. Itt adhatja meg a biztonsági beállításokat vezeték nélküli hálózatához. A kitöltendő mezők attól függően változnak, hogy milyen beállítást választ a Security Mode (biztonsági mód) mezőben. Ha nem kíván vezeték nélküli biztonsági beállításokat használni, válassza a None (egyik sem) lehetőséget. Ebben a példában WPA2-PSK biztonsági beállítást használunk, amelyben minden vezeték nélküli kliensnek ugyanazt az előmegosztott kulcsot kell használnia a hálózati csatlakozáshoz. Ügyeljen rá, hogy olyan biztonsági beállítást használjon, amelyet vezeték nélküli kliensei támogatnak. Ha végzett, kattintson az Apply (alkalmaz) gombra. Ha a vezeték nélküli kliensek nem képesek kommunikálni a hálózattal, ellenőrizze hogy a kliensek és az NWA1100 ugyanazokat a vezeték nélküli biztonsági beállításokat használják.

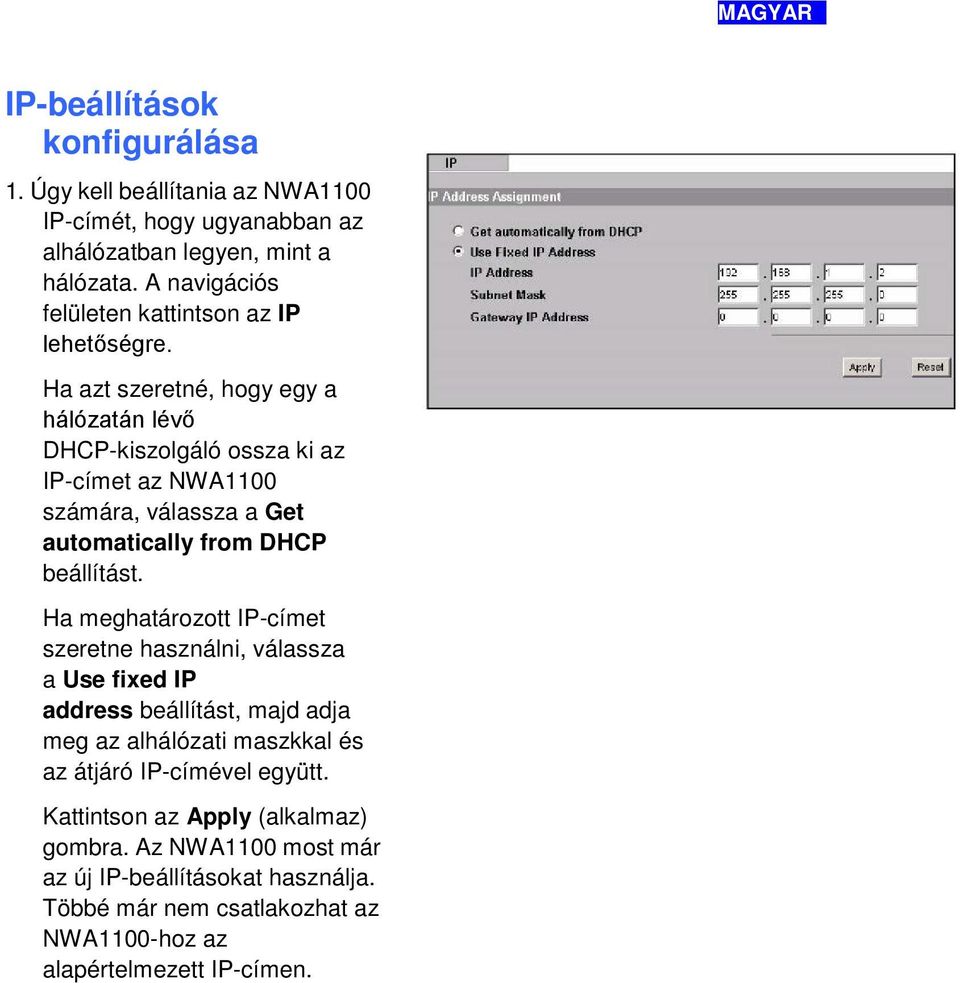

13 MAGYAR IP-beállítások konfigurálása 1. Úgy kell beállítania az NWA1100 IP-címét, hogy ugyanabban az alhálózatban legyen, mint a hálózata. A navigációs felületen kattintson az IP lehetőségre. Ha azt szeretné, hogy egy a hálózatán lévő DHCP-kiszolgáló ossza ki az IP-címet az NWA1100 számára, válassza a Get automatically from DHCP beállítást. Ha meghatározott IP-címet szeretne használni, válassza a Use fixed IP address beállítást, majd adja meg az alhálózati maszkkal és az átjáró IP-címével együtt. Kattintson az Apply (alkalmaz) gombra. Az NWA1100 most már az új IP-beállításokat használja. Többé már nem csatlakozhat az NWA1100-hoz az alapértelmezett IP-címen.

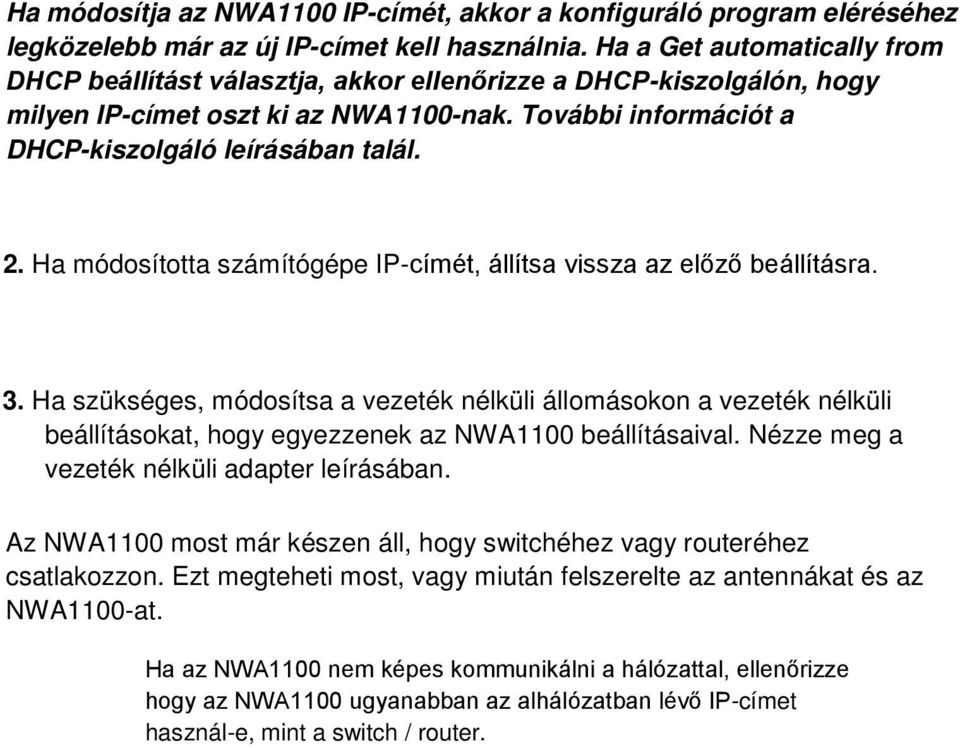

14 Ha módosítja az NWA1100 IP-címét, akkor a konfiguráló program eléréséhez legközelebb már az új IP-címet kell használnia. Ha a Get automatically from DHCP beállítást választja, akkor ellenőrizze a DHCP-kiszolgálón, hogy milyen IP-címet oszt ki az NWA1100-nak. További információt a DHCP-kiszolgáló leírásában talál. 2. Ha módosította számítógépe IP-címét, állítsa vissza az előző beállításra. 3. Ha szükséges, módosítsa a vezeték nélküli állomásokon a vezeték nélküli beállításokat, hogy egyezzenek az NWA1100 beállításaival. Nézze meg a vezeték nélküli adapter leírásában. Az NWA1100 most már készen áll, hogy switchéhez vagy routeréhez csatlakozzon. Ezt megteheti most, vagy miután felszerelte az antennákat és az NWA1100-at. Ha az NWA1100 nem képes kommunikálni a hálózattal, ellenőrizze hogy az NWA1100 ugyanabban az alhálózatban lévő IP-címet használ-e, mint a switch / router.

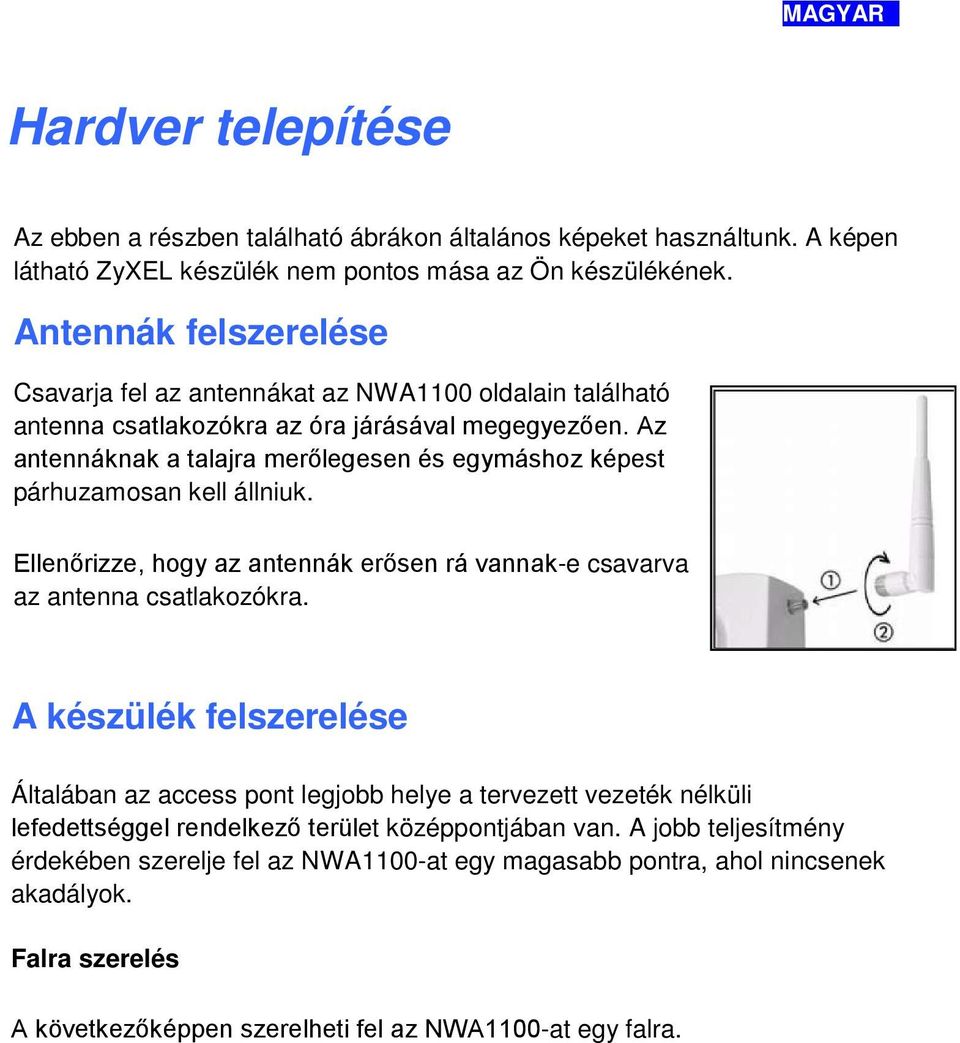

15 MAGYAR Hardver telepítése Az ebben a részben található ábrákon általános képeket használtunk. A képen látható ZyXEL készülék nem pontos mása az Ön készülékének. Antennák felszerelése Csavarja fel az antennákat az NWA1100 oldalain található antenna csatlakozókra az óra járásával megegyezően. Az antennáknak a talajra merőlegesen és egymáshoz képest párhuzamosan kell állniuk. Ellenőrizze, hogy az antennák erősen rá vannak-e csavarva az antenna csatlakozókra. A készülék felszerelése Általában az access pont legjobb helye a tervezett vezeték nélküli lefedettséggel rendelkező terület középpontjában van. A jobb teljesítmény érdekében szerelje fel az NWA1100-at egy magasabb pontra, ahol nincsenek akadályok. Falra szerelés A következőképpen szerelheti fel az NWA1100-at egy falra.

16 1. Csavarja az NWA1100-hoz kapott két csavart a falba, egymástól 60 mm távolságra (lásd az ábrát a 3. lépésnél). 6mm ~ 8mm (0.24" ~ 0.31") széles fejű csavarokat használjon. Ne csavarja teljesen a falba a csavarokat, hagyjon egy kis helyet a csavar feje és a fal között. A résnek elegendőnek kell lennie ahhoz, hogy a csavarok feje beférjen a csavarnyílásokba, illetve hogy a csatlakozókábelek elférjenek az NWA1100 mögött. Győződjön meg róla, hogy a csavarok elég erősen a falba vannak-e csavarva ahhoz, hogy elbírják az NWA1100 súlyát a csatlakozókábelekkel együtt.

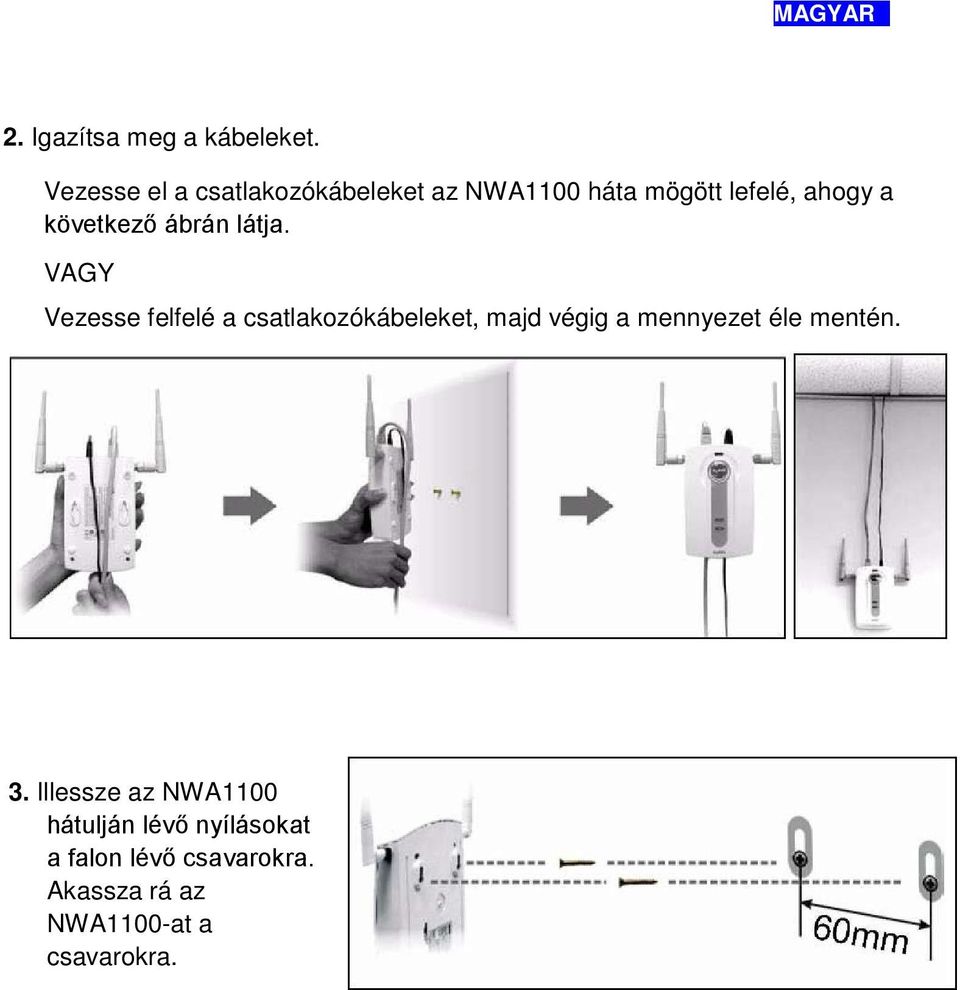

17 MAGYAR 2. Igazítsa meg a kábeleket. Vezesse el a csatlakozókábeleket az NWA1100 háta mögött lefelé, ahogy a következő ábrán látja. VAGY Vezesse felfelé a csatlakozókábeleket, majd végig a mennyezet éle mentén. 3. Illessze az NWA1100 hátulján lévő nyílásokat a falon lévő csavarokra. Akassza rá az NWA1100-at a csavarokra.

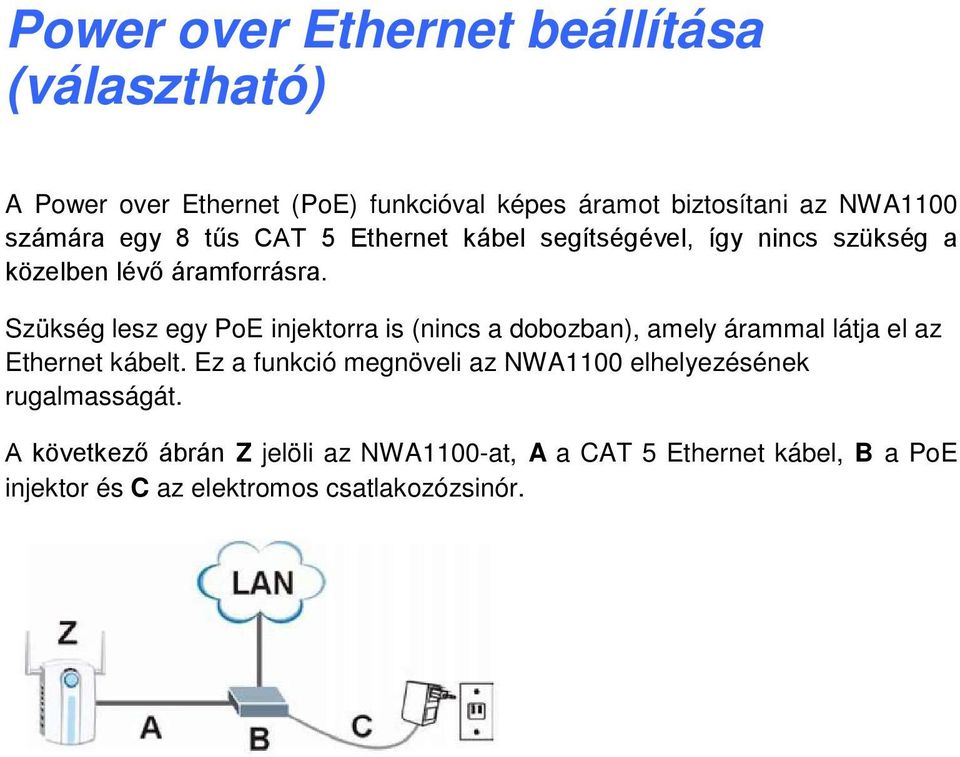

18 Power over Ethernet beállítása (választható) A Power over Ethernet (PoE) funkcióval képes áramot biztosítani az NWA1100 számára egy 8 tűs CAT 5 Ethernet kábel segítségével, így nincs szükség a közelben lévő áramforrásra. Szükség lesz egy PoE injektorra is (nincs a dobozban), amely árammal látja el az Ethernet kábelt. Ez a funkció megnöveli az NWA1100 elhelyezésének rugalmasságát. A következő ábrán Z jelöli az NWA1100-at, A a CAT 5 Ethernet kábel, B a PoE injektor és C az elektromos csatlakozózsinór.

19 MAGYAR Termék tanúsítványainak megtekintése Menjen a oldalra. Válassza ki a terméket a legördülő menüből a ZyXEL honlapon, és ugorjon a termék oldalára. Ezen az oldalon válassza ki a megtekinteni kívánt tanúsítványt.
