1 Ez a termék a bármely mai ismert web böngészővel (pl. Internet Explorer 6 vagy Netscape Navigator 6.2.3) beállítható. Előfeltételek 1. Amennyiben a nagy sebességű Internet számítógépek közti megosztására vásárolta a routert, rendelkeznie kell vagy egy Ethernet-alapú kábel vagy DSL modemmel és egy érvényes Internet előfizetéssel valamely Internetszolgáltatónál. 2. DI-624 Multimodális Vezeték nélküli Router konfigurálására legjobb az a számítógép, amelyhez a modem is kapcsolódik. A DI-624 DHCP szerverként működik, és kiosztja az összes szükséges IP-cím információt a hálózat számára. A hálózati adapterek részére történő automatikus IP-cím kiosztásról bővebben is olvashat ennek a Gyors Telepítési Segédletnek a végén illetve a CD-ROM-on található használati útmutatóban. Ellenőrizze a doboz tartalmát DI-624 AirPlus Xtreme G 2.4GHz Vezeték nélküli Router DI-624 AirPlus Xtereme G 2.4GHz Vezeték nélküli Router CD-ROM (Használati Útmutató és Garancia) Ethernet (Egyenes) kábel 5V 2.5A váltóáram adapter Amennyiben a fenti elemek bármelyike hiányzik, kérjük, keresse fel értékesítőjét. Eltérő hálózati feszültségű áramforrás használata károsíthatja a készüléket és érvényteleníti a garanciát D-Link Systems, Inc. All rights reserved. Trademarks or registered trademarks are the property of their respective holders. Software and specifications subject to change without notice. 1

valamely Internetszolgáltatónál. 2. DI-624 Multimodális Vezeték nélküli Router konfigurálására legjobb az a számítógép, amelyhez a modem is kapcsolódik.

2 A DI-624 Vezeték nélküli Router csatlakoztatása a hálózathoz A. Elsőként csatlakoztassa az áramadaptert a DI-624 hátsó paneljén található bemenetre, majd az adapter másik végét dugja be a fali csatlakozóba vagy elosztóba. A Bekapcsolás LED kigyulladása jelzi a megfelelő működést. B. Az Ethernet kábel egyik végét csatlakoztassa a DI-624 hátsó paneljén található WAN portray, míg a másik végét a kábel vagy DSL modem Ethernet portjára. C. Csatlakoztasson egy Ethernet kábelt a DI-624 hátsó paneljén található LAN port 1-re, majd a kábel másik végét a DI-624 konfigurálására használni kívánt számítógép hálózati adapterének szabad Ethernet portjára. A LAN Port 1 LED-jének kigyulladása jelzi a megfelelő kapcsolatot. (Megjegyzés: A DI-624 LAN portjai Auto-MDI/MDIX-ek. Ennek köszönhetően mind egyenes, mind keresztirányú Ethernet kábelt használhat a WAN és a LAN porthoz történő csatlakozásra.) D. A DI-624-hez minden b/g vezeték nélküli adapterrel rendelkező számítógép képes csatlakozni. A DWL-G650 AirPlus Xtreme G Vezeték nélküli Cardbus Adapter és a DWL-G520 AirPlus Xtreme G Vezeték nélküli PCI Adapter alapbeállításainak köszönhetően a bekapcsolást követően azonnal kapcsolódnak a DI-624-hez. D. Antennas A b/g adapterekhez vezeték nélküli kapcsolódáshoz C. LAN port Az Ethernet-képes számítógépek Ethernet portjára csatlakozó Ethernet kábel csatlakozója B. WAN port a kábel vagy DSL modem Ethernet portjára csatlakozó Ethernet kábel csatlakozója Visszaállítás gomb a gomb benyomása visszaállítja a router gyári alapbeállításait A. Bemenet az áram adapter számára 2

A Bekapcsolás LED kigyulladása jelzi a megfelelő működést. B. Az Ethernet kábel egyik végét csatlakoztassa a DI-624 hátsó paneljén található WAN portray, míg a másik végét a kábel vagy DSL modem Ethernet portjára.

3 Indítsa újra a számítógépet További számítógépek hozzákapcsolása a DI-624-hoz Using additional Ethernet (CAT5 UTP) cables, connect your Ethernet-equipped computers to the remaining Ethernet LAN ports on the back panel of the DI-624. Állapot LED - villogó fény jelzi, hogy a DI-624 készenlétben van WAN LED folyamatos fény jelzi a kapcsolódást a WAN porthoz. Ez a LED villog adatátvitel ideje alatt. Bekapcsolás LED folyamatos fény jelzi a megfelelő kapcsolatot az áramforrással. WLAN LED folyamatos fény jelzi, hogy a vezeték nélküli szegmens készenlétben van. Ez a LED villog adatátvitel ideje alatt. LOCAL Helyi hálózat LED-ek a solid light on the pora porthoz tartozó LED folyamatos fénye jelzi a kapcsolatot Ethernet képes számítógépekkel az 1-4 portokon. Ez a LED villog adatforgalom esetén. 3

Bekapcsolás LED folyamatos fény jelzi a megfelelő kapcsolatot az áramforrással. WLAN LED folyamatos fény jelzi, hogy a vezeték nélküli szegmens készenlétben van.

4 Ha követte a Gyors Telepítési Útmutató lépéseit, hálózata a következőhöz hasonlóan néz ki: A Telepítő varázsló használata Nyisson meg egy web böngészőt, és gépelje be a URL címet a címsorba, majd nyomja meg az Enter gombot. A bejelentkezési ablak jelenik meg. Billentyűzze be az admin szót a Felhasználónévhez, és hagyja üresen a Jelszó mezőt. z OK gombra 4

1 URL címet a címsorba, majd nyomja meg az Enter gombot. A bejelentkezési ablak jelenik meg.

5 A Telepítő varázsló használata Miután bejelentkezett a Kezdőlap ablak jelenik meg. Varázsló futtatása gombra A következő ablakokat fogja látni. lépés Állítsa be új jelszavát Jelszót állíthat be 5

6 A Telepítő varázsló használata lépés Válassza ki az időzónát. Válassza ki Internet kapcsolatát. Ki kell választania a router Internet kapcsolatát. Ha nem biztos benne, melyik beállítást kell választania, érdeklődjön Internet szolgáltatójánál. 6

Ki kell választania a router Internet kapcsolatát.

7 A Beállítás varázsló (folytatás) Ha a Dinamikus IP cím beállítást választotta a következő ablak jelenik meg: MAC cím másolása gombra a hálózati adapter MAC címének automatikus másolásához a számítógépre. A MAC címet manuálisan is beviheti. Mi a MAC cím? Minden hálózati adapter önálló Media Access Control (MAC) címmel rendelkezik. Bizonyos számítógépek és perifériák tartalmazhatnak beépített hálózati adaptereket. Ha Internet szolgáltatója Statikus IP címet kér, és ez a lehetőség került kiválasztásra, a következő ablak jelenik meg: Billentyűzze be az Internet szolgáltató által biztosított IP cím adatokat. Minden mezőt ki kell töltenie. 7

Minden hálózati adapter önálló Media Access Control (MAC) címmel rendelkezik. Bizonyos számítógépek és perifériák tartalmazhatnak beépített hálózati adaptereket.

8 A Beállítás varázsló (folytatás) Ha Internet szolgáltatója PPPoE-t (Point-to-Point Protocol over Ethernet) használ, és ez a lehetőség került kiválasztásra, a következő ablak jelenik meg: Győződjön meg róla, hogy minden korábbi PPPoE kliens szoftvert eltávolított a számítógépéről. Billentyűzze be az Internet szolgáltatója által biztosított felhasználónevet és jelszót. A g vezeték nélküli A b/g vezeték nélküli hálózatok vezeték nélküli alapbeállításai a következők: SSID = alap Csatorna = 6 Ezeket a beállításokat megváltoztathatja egy meglévő vezeték nélküli hálózatra kapcsolódáshoz. 8

Billentyűzze be az Internet szolgáltatója által biztosított felhasználónevet és jelszót. A 802.11g vezeték nélküli A 802.

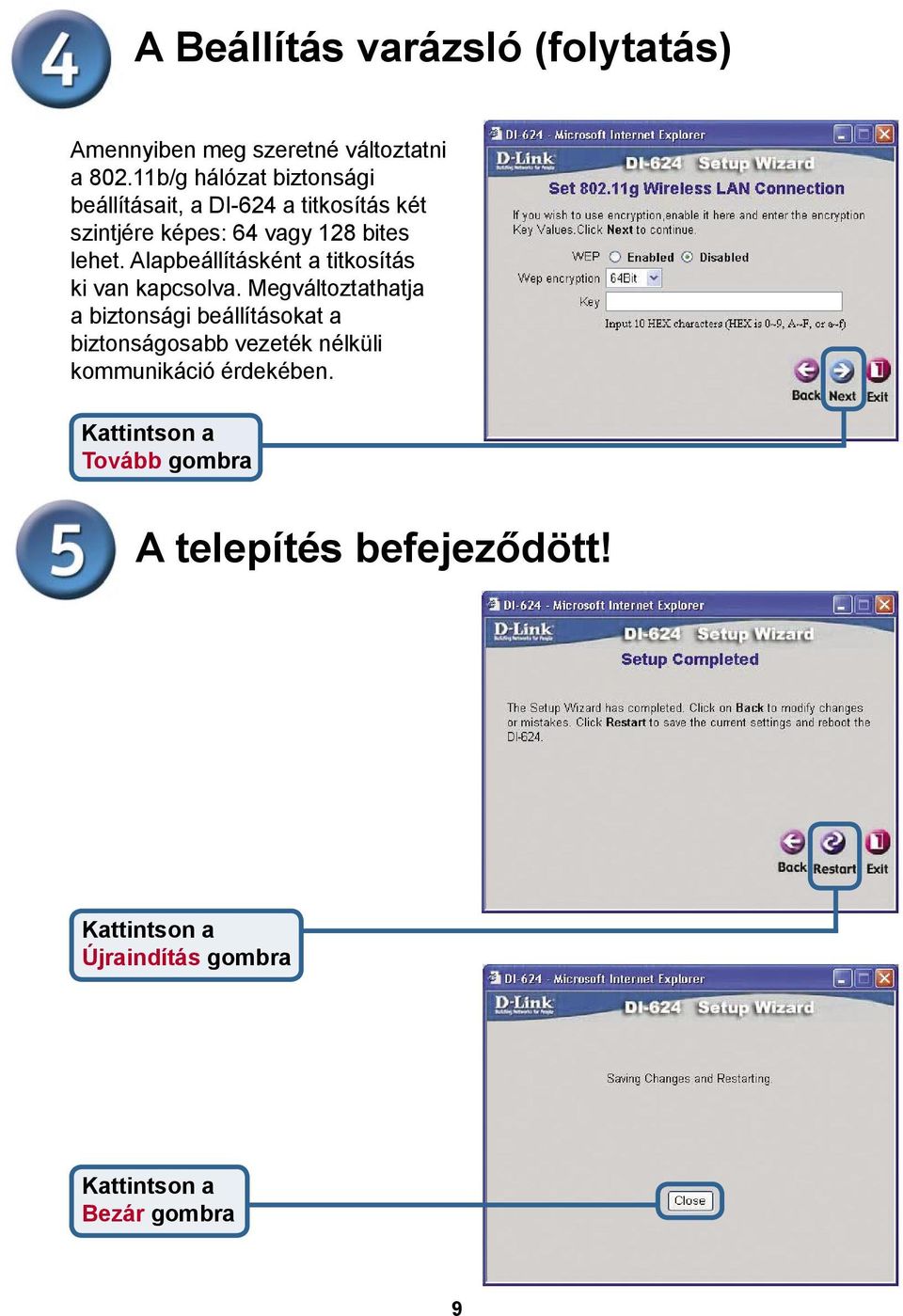

9 A Beállítás varázsló (folytatás) Amennyiben meg szeretné változtatni a b/g hálózat biztonsági beállításait, a DI-624 a titkosítás két szintjére képes: 64 vagy 128 bites lehet. Alapbeállításként a titkosítás ki van kapcsolva. Megváltoztathatja a biztonsági beállításokat a biztonságosabb vezeték nélküli kommunikáció érdekében. A telepítés befejeződött! Újraindítás gombra Bezár gombra 9

bites lehet. Alapbeállításként a titkosítás ki van kapcsolva.

10 Tesztelje kapcsolatát Ezzel visszatér a Kezdőlap ablakba z Kilépés gombra Indítsa újra a Web-böngészőjét (pl. Internet Exlorer vagy Netscape Navigator), és próbálja ki Internet kapcsolatát. A további beállításokhoz és információhoz olvassa el a web-menedzsment interfész Haladó, Eszközök és Állapot ablakait valamint a CD-ROM-on található használati útmutatót. 10

Internet Exlorer vagy Netscape Navigator), és próbálja ki Internet kapcsolatát.

11 Melléklet A hálózati csatlakozáshoz ellenőrizze, hogy a számítógép hálózati adaptere megfelelően van beállítva. Az alábbiakban megismerheti, hogyan állíthatja be a hálózati adaptert automatikus IP-cím fogadásra a DI-624 vezeték nélküli routertől. Microsoft Windows XP használata esetén: Lépjen be a Start menübe, kattintson jobb gombbal a My Hálózati helyeim sorra, válassza a Tulajdonságok sort, majd kattintson kétszer az Ethernet adapterhez (pl. D-Link DFE-530TX+) tartozó hálózati kapcsolatra. z Internet Protokollra (TCP/IP) Tulajdonságokra Válassza ki az Obtain an Automatikusan kap IP címet sort z OK gombra Indítsa újra a számítógépet. 11

Microsoft Windows XP használata esetén: Lépjen be a Start menübe, kattintson jobb gombbal a My Hálózati helyeim sorra, válassza a Tulajdonságok sort, majd

12 Apple Macintosh OS X felhasználóknak: Lépjen be az Apple Menübe, és válassza ki a Rendszer preferenciák ikont. Kattintson a Hálózat ikonra A Megmutat legördülő menüben válassza ki a Beépített Ethernet sort. A Beállítás legördülő menüben válassza ki a DHCP használata sort. z Most alkalmaz gombra Az IP cím, az alhálózati maszk, a router és az Ethernet adapter IP címe megjelenik 12

Kattintson a Hálózat ikonra A Megmutat legördülő menüben válassza ki a Beépített Ethernet sort.

13 13

14 Technikai Támogatás Meghajtó programokat és frissítéseket a D-Link Magyarország weblapjáról tölthet le. Telefonon technikai segítséget munkanapokon hétfőtől-csütörtökig óráig és pénteken óráig kérhet a (1) telefonszámon vagy a support@dlink.hu címen. Magyarországi technikai támogatás : D-Link Magyarország 1075 Budapest, Alsóerdősor u. 6. R70 Irodaház 1 em. Tel. : Fax : support@dlink.hu URL : I-2-Eye : Fórum : 14

00 óráig kérhet a (1) 461-3000 telefonszámon vagy a support@dlink.hu emailcímen.
