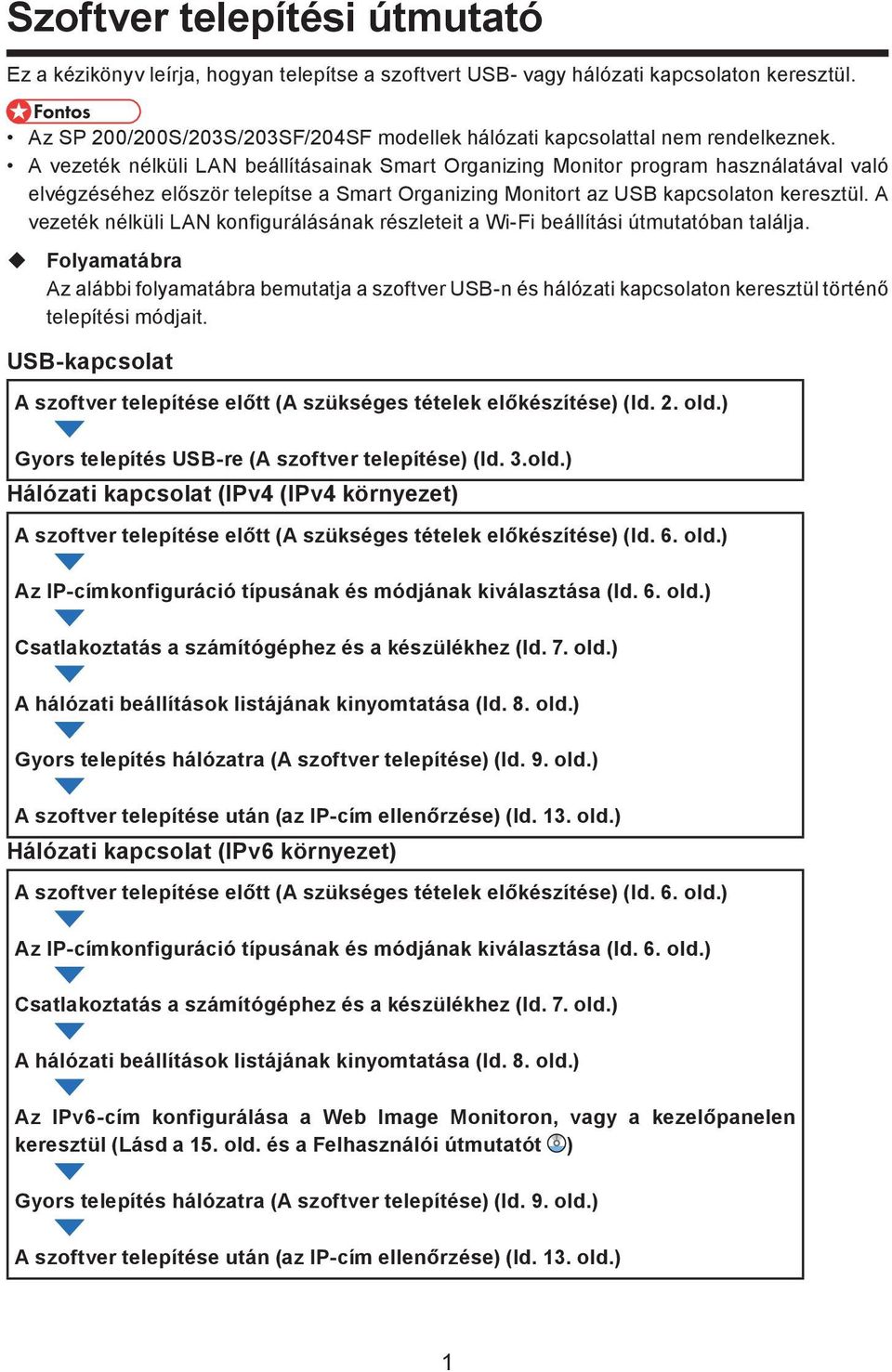

1 Szoftver telepítési útmutató Ez a kézikönyv leírja, hogyan telepítse a szoftvert USB- vagy hálózati kapcsolaton keresztül. Az SP 200/200S/203S/203SF/204SF modellek hálózati kapcsolattal nem rendelkeznek. A vezeték nélküli LAN beállításainak Smart Organizing Monitor program használatával való elvégzéséhez először telepítse a Smart Organizing Monitort az USB kapcsolaton keresztül. A vezeték nélküli LAN konfigurálásának részleteit a Wi-Fi beállítási útmutatóban találja. Folyamatábra Az alábbi folyamatábra bemutatja a szoftver USB-n és hálózati kapcsolaton keresztül történő telepítési módjait. USB-kapcsolat A szoftver telepítése előtt (A szükséges tételek előkészítése) (ld. 2. old.) Gyors telepítés USB-re (A szoftver telepítése) (ld. 3.old.) Hálózati kapcsolat (IPv4 (IPv4 környezet) A szoftver telepítése előtt (A szükséges tételek előkészítése) (ld. 6. old.) Az IP-címkonfiguráció típusának és módjának kiválasztása (ld. 6. old.) Csatlakoztatás a számítógéphez és a készülékhez (ld. 7. old.) A hálózati beállítások listájának kinyomtatása (ld. 8. old.) Gyors telepítés hálózatra (A szoftver telepítése) (ld. 9. old.) A szoftver telepítése után (az IP-cím ellenőrzése) (ld. 13. old.) Hálózati kapcsolat (IPv6 környezet) A szoftver telepítése előtt (A szükséges tételek előkészítése) (ld. 6. old.) Az IP-címkonfiguráció típusának és módjának kiválasztása (ld. 6. old.) Csatlakoztatás a számítógéphez és a készülékhez (ld. 7. old.) A hálózati beállítások listájának kinyomtatása (ld. 8. old.) Az IPv6-cím konfigurálása a Web Image Monitoron, vagy a kezelőpanelen keresztül (Lásd a 15. old. és a Felhasználói útmutatót ) Gyors telepítés hálózatra (A szoftver telepítése) (ld. 9. old.) A szoftver telepítése után (az IP-cím ellenőrzése) (ld. 13. old.) 1

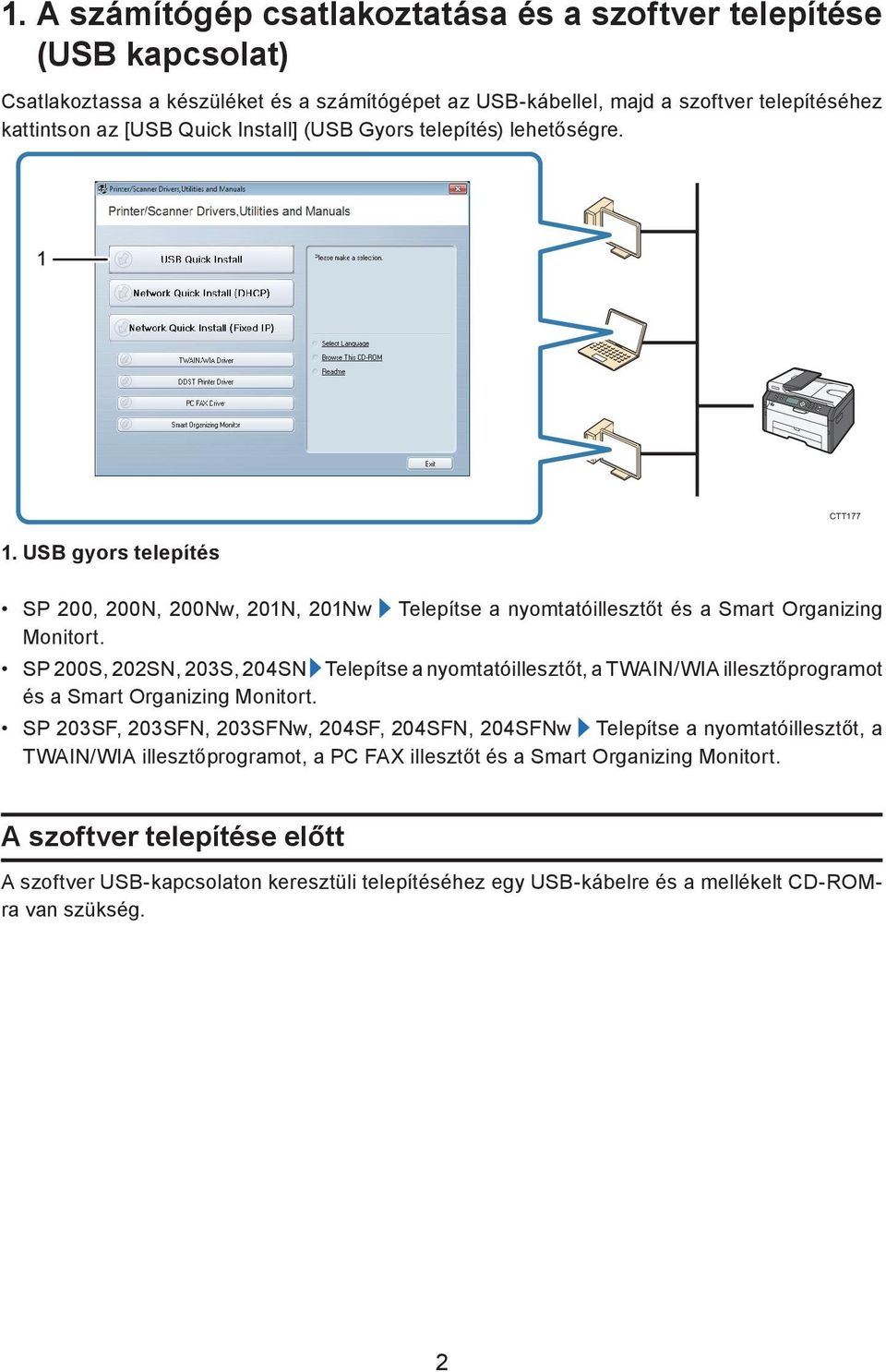

2 1. A számítógép csatlakoztatása és a szoftver telepítése (USB kapcsolat) Csatlakoztassa a készüléket és a számítógépet az USB-kábellel, majd a szoftver telepítéséhez kattintson az [USB Quick Install] (USB Gyors telepítés) lehetőségre. CTT USB gyors telepítés SP 200, 200N, 200Nw, 201N, 201Nw Telepítse a nyomtatóillesztőt és a Smart Organizing Monitort. SP 200S, 202SN, 203S, 204SN Telepítse a nyomtatóillesztőt, a TWAIN/WIA illesztőprogramot és a Smart Organizing Monitort. SP 203SF, 203SFN, 203SFNw, 204SF, 204SFN, 204SFNw Telepítse a nyomtatóillesztőt, a TWAIN/WIA illesztőprogramot, a PC FAX illesztőt és a Smart Organizing Monitort. A szoftver telepítése előtt A szoftver USB-kapcsolaton keresztüli telepítéséhez egy USB-kábelre és a mellékelt CD-ROMra van szükség. 2

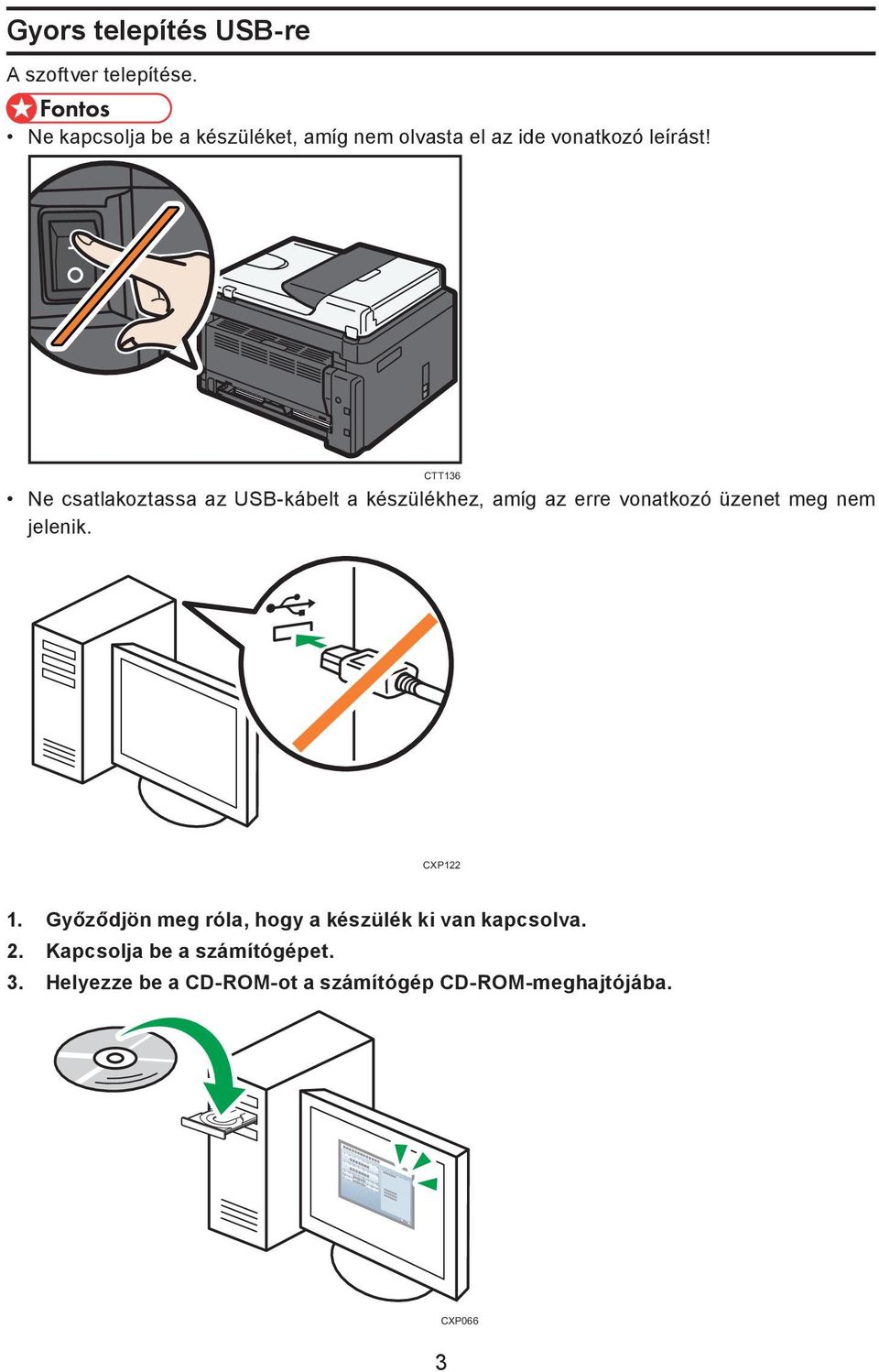

3 Gyors telepítés USB-re A szoftver telepítése. Ne kapcsolja be a készüléket, amíg nem olvasta el az ide vonatkozó leírást! CTT136 Ne csatlakoztassa az USB-kábelt a készülékhez, amíg az erre vonatkozó üzenet meg nem jelenik. CXP Győződjön meg róla, hogy a készülék ki van kapcsolva. 2. Kapcsolja be a számítógépet. 3. Helyezze be a CD-ROM-ot a számítógép CD-ROM-meghajtójába. CXP066 3

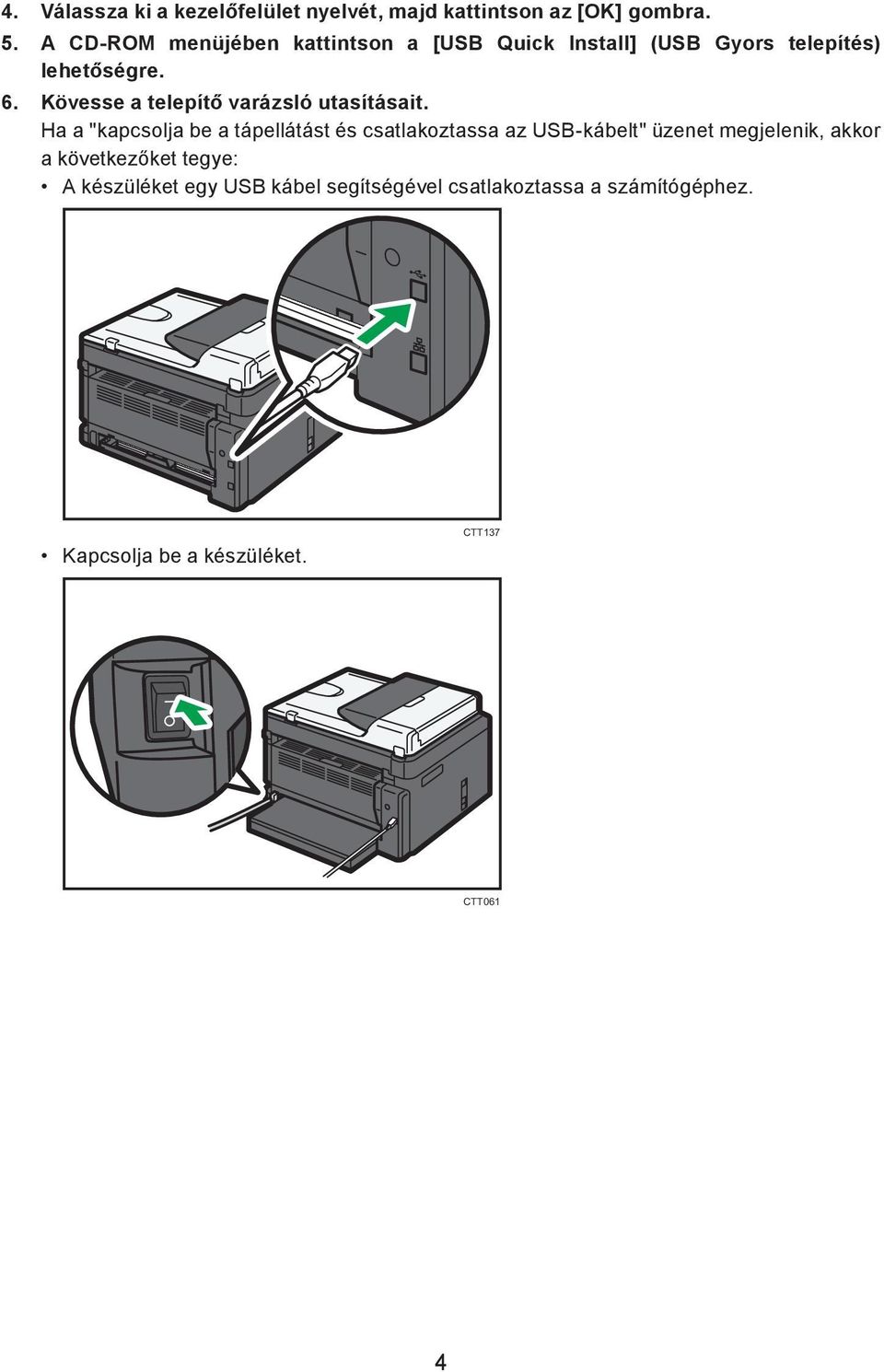

4 4. Válassza ki a kezelőfelület nyelvét, majd kattintson az [OK] gombra. 5. A CD-ROM menüjében kattintson a [USB Quick Install] (USB Gyors telepítés) lehetőségre. 6. Kövesse a telepítő varázsló utasításait. Ha a "kapcsolja be a tápellátást és csatlakoztassa az USB-kábelt" üzenet megjelenik, akkor a következőket tegye: A készüléket egy USB kábel segítségével csatlakoztassa a számítógéphez. Kapcsolja be a készüléket. CTT137 CTT061 4

5 2. A számítógép csatlakoztatása és a szoftver telepítése (Hálózati kapcsolat) Az SP 200/200S/203S/203SF/204SF modellek hálózati kapcsolattal nem rendelkeznek. Az Ethernet és a vezeték nélküli LAN beállítások egyidejűleg nem lehetnek engedélyezve. Csatlakoztassa a készüléket és a számítógépet egy Ethernet-kábellel, majd a szoftver telepítéséhez kattintson a [Network Quick Install (DHCP)] (hálózati gyors telepítés, DHCP), vagy a [Network Quick Install (Fixed IP)] (Hálózati gyors telepítés,rögzített IP-cím) lehetőségre. 1. Hálózati gyors telepítés (DHCP) 2. Hálózati gyors telepítés (Rögzített IP-cím) SP 200N, 200Nw, 201N, 201Nw Telepítse a nyomtatóillesztőt és a Smart Organizing Monitort. SP 202SN, 204SN Telepítse a nyomtatóillesztőt, a TWAIN /WIA illesztőprogramot és a Smart Organizing Monitort. SP 203SFN, 203SFNw, 204SFN, 204SFNw Telepítse a nyomtatóillesztőt, a TWAIN /WIA és a PC FAX illesztőprogramot, valamint a Smart Organizing Monitort. CTT178 5

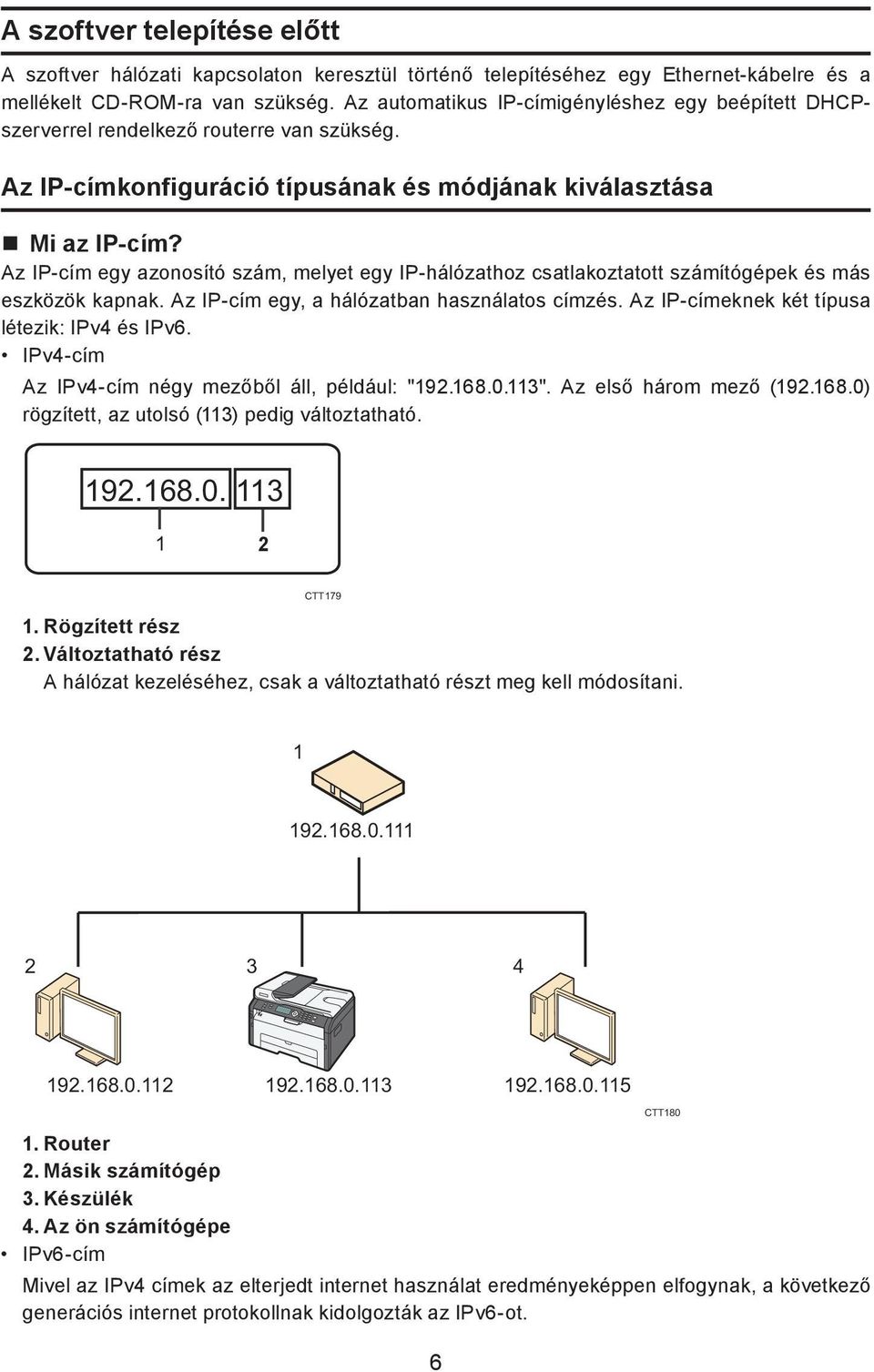

6 A szoftver telepítése előtt A szoftver hálózati kapcsolaton keresztül történő telepítéséhez egy Ethernet-kábelre és a mellékelt CD-ROM-ra van szükség. Az automatikus IP-címigényléshez egy beépített DHCPszerverrel rendelkező routerre van szükség. Az IP-címkonfiguráció típusának és módjának kiválasztása Mi az IP-cím? Az IP-cím egy azonosító szám, melyet egy IP-hálózathoz csatlakoztatott számítógépek és más eszközök kapnak. Az IP-cím egy, a hálózatban használatos címzés. Az IP-címeknek két típusa létezik: IPv4 és IPv6. IPv4-cím Az IPv4-cím négy mezőből áll, például: " ". Az első három mező ( ) rögzített, az utolsó (113) pedig változtatható CTT Rögzített rész 2. Változtatható rész A hálózat kezeléséhez, csak a változtatható részt meg kell módosítani Router 2. Másik számítógép 3. Készülék 4. Az ön számítógépe IPv6-cím Mivel az IPv4 címek az elterjedt internet használat eredményeképpen elfogynak, a következő generációs internet protokollnak kidolgozták az IPv6-ot. 6 CTT180

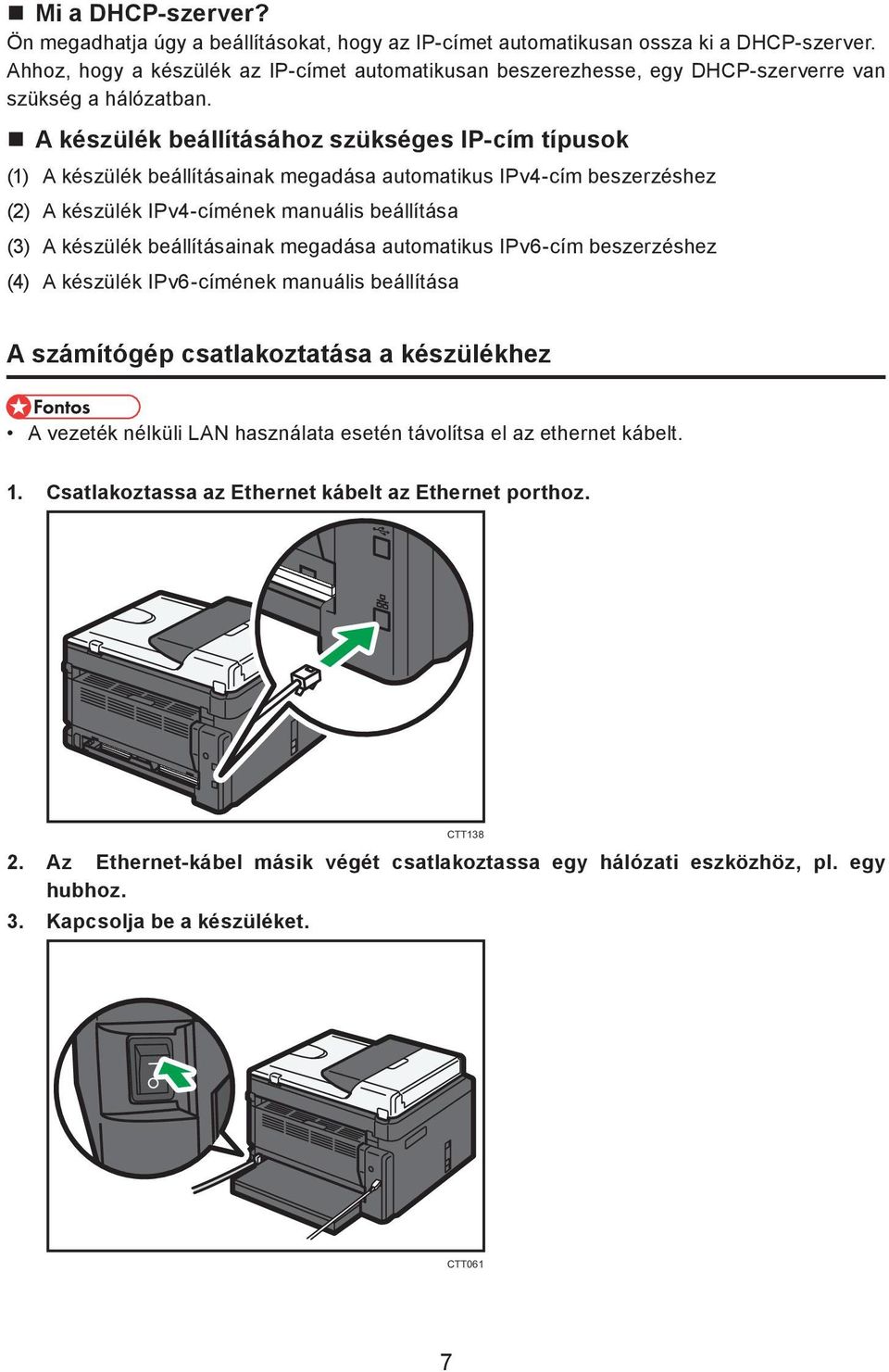

7 Mi a DHCP-szerver? Ön megadhatja úgy a beállításokat, hogy az IP-címet automatikusan ossza ki a DHCP-szerver. Ahhoz, hogy a készülék az IP-címet automatikusan beszerezhesse, egy DHCP-szerverre van szükség a hálózatban. A készülék beállításához szükséges IP-cím típusok (1) A készülék beállításainak megadása automatikus IPv4-cím beszerzéshez (2) A készülék IPv4-címének manuális beállítása (3) A készülék beállításainak megadása automatikus IPv6-cím beszerzéshez (4) A készülék IPv6-címének manuális beállítása A számítógép csatlakoztatása a készülékhez A vezeték nélküli LAN használata esetén távolítsa el az ethernet kábelt. 1. Csatlakoztassa az Ethernet kábelt az Ethernet porthoz. 2. Az Ethernet-kábel másik végét csatlakoztassa egy hálózati eszközhöz, pl. egy hubhoz. 3. Kapcsolja be a készüléket. CTT138 CTT061 7

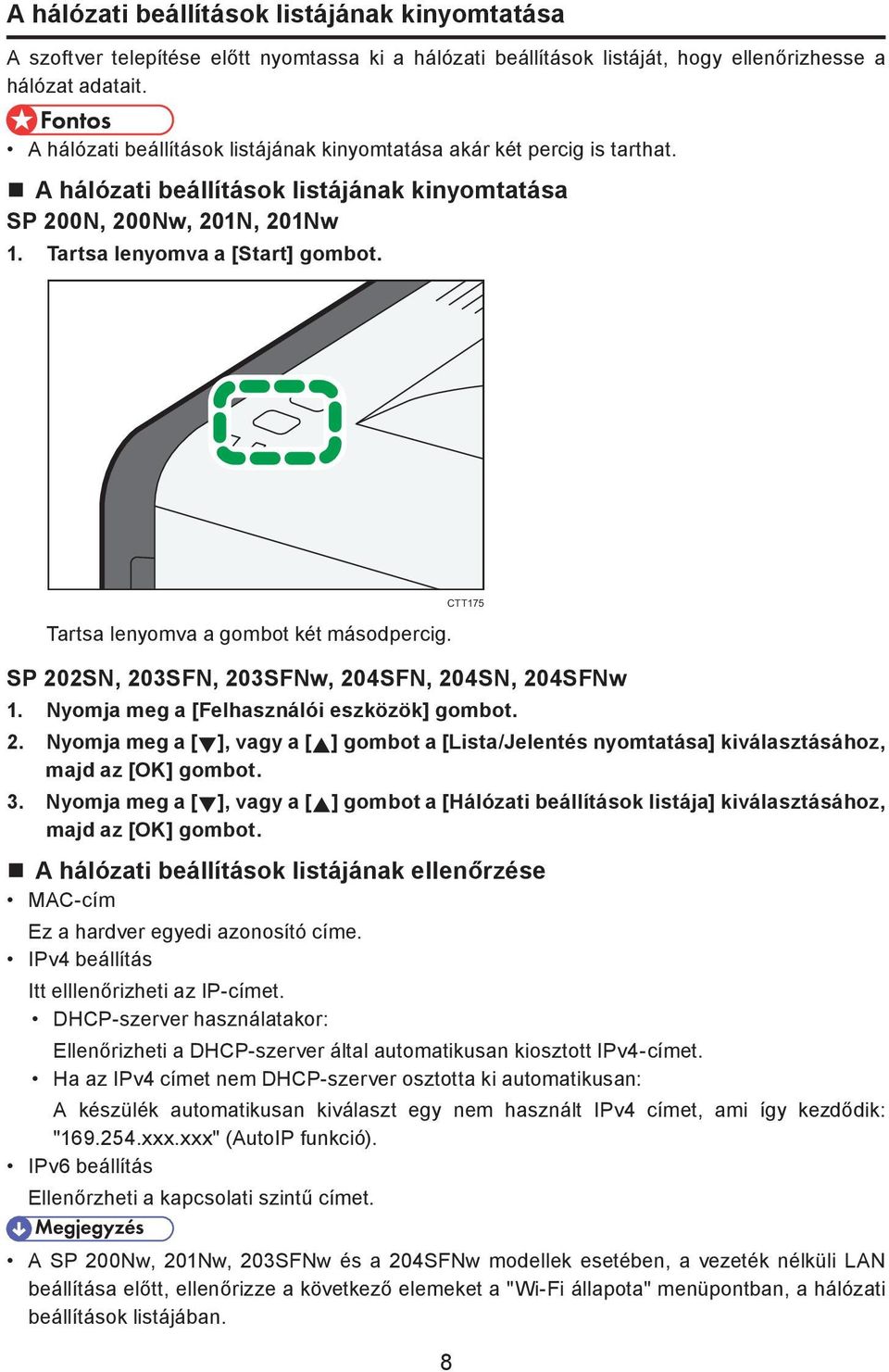

8 A hálózati beállítások listájának kinyomtatása A szoftver telepítése előtt nyomtassa ki a hálózati beállítások listáját, hogy ellenőrizhesse a hálózat adatait. A hálózati beállítások listájának kinyomtatása akár két percig is tarthat. A hálózati beállítások listájának kinyomtatása SP 200N, 200Nw, 201N, 201Nw 1. Tartsa lenyomva a [Start] gombot. Tartsa lenyomva a gombot két másodpercig. CTT175 SP 202SN, 203SFN, 203SFNw, 204SFN, 204SN, 204SFNw 1. Nyomja meg a [Felhasználói eszközök] gombot. 2. Nyomja meg a [ ], vagy a [ ] gombot a [Lista/Jelentés nyomtatása] kiválasztásához, majd az [OK] gombot. 3. Nyomja meg a [ ], vagy a [ ] gombot a [Hálózati beállítások listája] kiválasztásához, majd az [OK] gombot. A hálózati beállítások listájának ellenőrzése MAC-cím Ez a hardver egyedi azonosító címe. IPv4 beállítás Itt elllenőrizheti az IP-címet. DHCP-szerver használatakor: Ellenőrizheti a DHCP-szerver által automatikusan kiosztott IPv4-címet. Ha az IPv4 címet nem DHCP-szerver osztotta ki automatikusan: A készülék automatikusan kiválaszt egy nem használt IPv4 címet, ami így kezdődik: " xxx.xxx" (AutoIP funkció). IPv6 beállítás Ellenőrzheti a kapcsolati szintű címet. A SP 200Nw, 201Nw, 203SFNw és a 204SFNw modellek esetében, a vezeték nélküli LAN beállítása előtt, ellenőrizze a következő elemeket a "Wi-Fi állapota" menüpontban, a hálózati beállítások listájában. 8

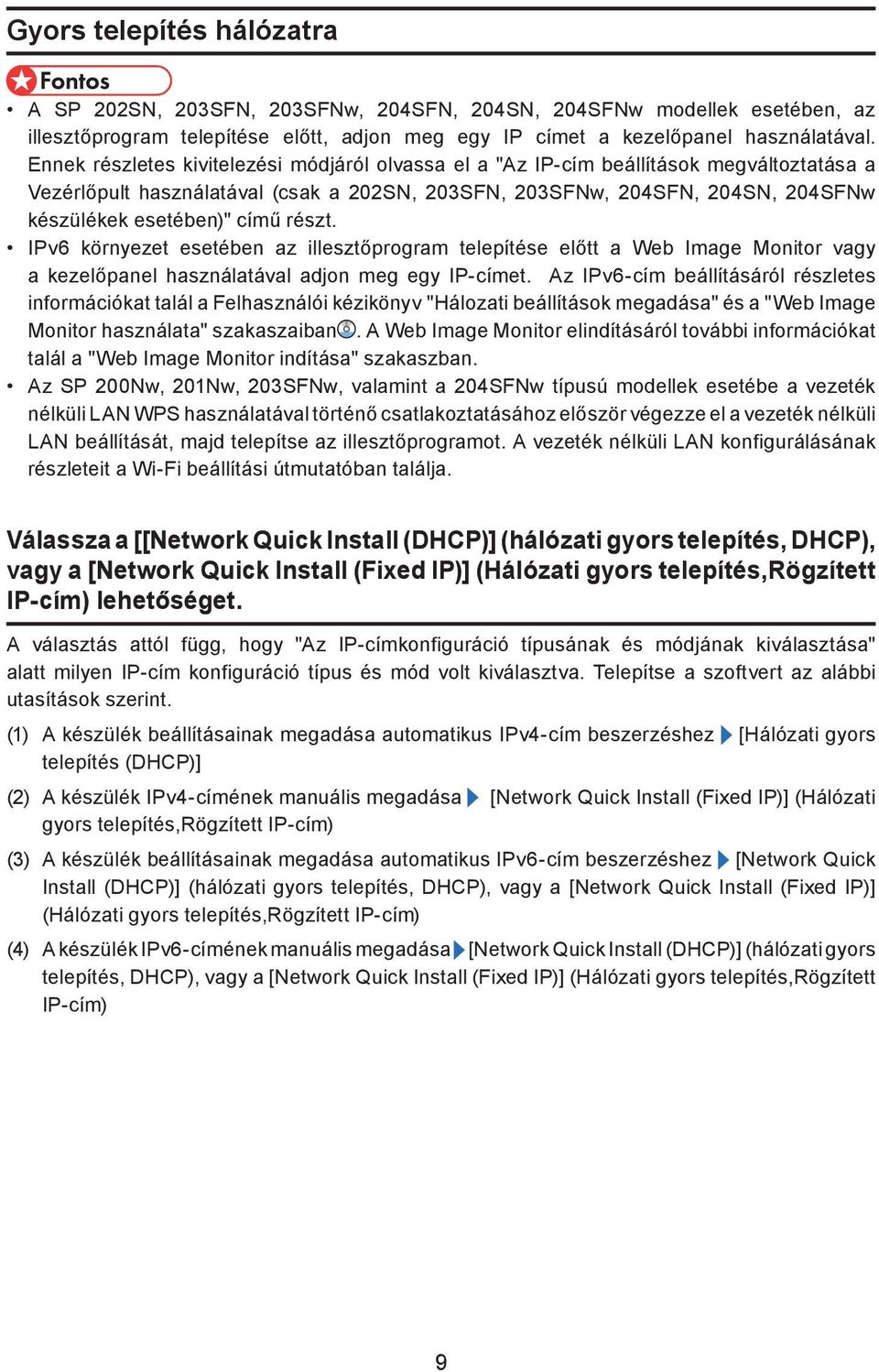

9 Gyors telepítés hálózatra A SP 202SN, 203SFN, 203SFNw, 204SFN, 204SN, 204SFNw modellek esetében, az illesztőprogram telepítése előtt, adjon meg egy IP címet a kezelőpanel használatával. Ennek részletes kivitelezési módjáról olvassa el a "Az IP-cím beállítások megváltoztatása a Vezérlőpult használatával (csak a 202SN, 203SFN, 203SFNw, 204SFN, 204SN, 204SFNw készülékek esetében)" című részt. IPv6 környezet esetében az illesztőprogram telepítése előtt a Web Image Monitor vagy a kezelőpanel használatával adjon meg egy IP-címet. Az IPv6-cím beállításáról részletes információkat talál a Felhasználói kézikönyv "Hálozati beállítások megadása" és a "Web Image Monitor használata" szakaszaiban. A Web Image Monitor elindításáról további információkat talál a "Web Image Monitor indítása" szakaszban. Az SP 200Nw, 201Nw, 203SFNw, valamint a 204SFNw típusú modellek esetébe a vezeték nélküli LAN WPS használatával történő csatlakoztatásához először végezze el a vezeték nélküli LAN beállítását, majd telepítse az illesztőprogramot. A vezeték nélküli LAN konfigurálásának részleteit a Wi-Fi beállítási útmutatóban találja. Válassza a [[Network Quick Install (DHCP)] (hálózati gyors telepítés, DHCP), vagy a [Network Quick Install (Fixed IP)] (Hálózati gyors telepítés,rögzített IP-cím) lehetőséget. A választás attól függ, hogy "Az IP-címkonfiguráció típusának és módjának kiválasztása" alatt milyen IP-cím konfiguráció típus és mód volt kiválasztva. Telepítse a szoftvert az alábbi utasítások szerint. (1) A készülék beállításainak megadása automatikus IPv4-cím beszerzéshez [Hálózati gyors telepítés (DHCP)] (2) A készülék IPv4-címének manuális megadása [Network Quick Install (Fixed IP)] (Hálózati gyors telepítés,rögzített IP-cím) (3) A készülék beállításainak megadása automatikus IPv6-cím beszerzéshez [Network Quick Install (DHCP)] (hálózati gyors telepítés, DHCP), vagy a [Network Quick Install (Fixed IP)] (Hálózati gyors telepítés,rögzített IP-cím) (4) A készülék IPv6-címének manuális megadása [Network Quick Install (DHCP)] (hálózati gyors telepítés, DHCP), vagy a [Network Quick Install (Fixed IP)] (Hálózati gyors telepítés,rögzített IP-cím) 9

10 Kiválasztás [Network Quick Install (DHCP)] (hálózati gyors telepítés, DHCP 1. Kapcsolja be a számítógépet. Lépjen ki az aktuálisan megnyitott összes alkalmazásból. 2. Helyezze be a CD-ROM-ot a számítógép CD-ROM-meghajtójába. 3. Válassza ki a kezelőfelület nyelvét, majd kattintson az [OK] gombra. 4. A CD-ROM menüjében kattintson a [Network Quick Install (DHCP)] (hálózati gyors telepítés, DHCP) lehetőségre. CXP CTT Olvassa el alaposan a licencszerződés teljes szövegét. Kattintson az [I accept theagreement.] (Elfogadom szerződést.) gombra, ha elfogadja a feltételeket, majd kattintson a Tovább >] gombra. 6. Válassza az [Új nyomtató hozzáadása] elemet, majd kattintson a [Tovább >] gombra. 7. Válassza a nyomtató keresése módot, majd kattintson a [Tovább>]-ra. A nyomtató automatikus kereséséhez válassza az [Automatikus nyomtatókeresés] lehetőséget. Egy myomtató IP-címe szerinti kereséséhez válassza a [Nyomtató keresése megadott IP-cím szerint] lehetőséget. Egy port kiválasztásához vagy egy új port megadásához válassza az [Egy port kiválasztása vagy egy új port megadása] lehetőséget. Ha megjelenik egy, a port típusának

11 kiválasztására szolgáló párbeszédpanel, akkor ajánlatos a szabványos TCP/IP portot választani. 8. Kövesse a telepítő varázsló utasításait. Kiválasztás [Hálózati gyors telepítés (Rögzített IP-cím)] 1. Kapcsolja be a számítógépet. Lépjen ki az aktuálisan megnyitott összes alkalmazásból. 2. Helyezze be a CD-ROM-ot a számítógép CD-ROM-meghajtójába. CXP Válassza ki a kezelőfelület nyelvét, majd kattintson az [OK] gombra. 4. A CD-ROM menüjében kattintson a Network Quick Install (Fixed IP) gyors telepítés (Rögzített IP-cím)] lehetőségre. CTT Olvassa el alaposan a licencszerződés teljes szövegét. Kattintson az [I accept theagreement.] (Elfogadom szerződést.) gombra, ha elfogadja a feltételeket, majd kattintson a [Tovább >] gombra. 11

12 6. Adja meg a MAC- és az IP-címeket, majd kattintson az [OK]-ra. Ahhoz, hogy ezeket IPv6-környezetben adhassa meg, kattintson a Cancel gombra, majd folytassa a 8. lépéssel. MAC-cím Adja meg a A hálózati beállítások listájában lévő MAC-címet. IP cím Írja be a felhasználó IP-címét. A számítógép IP-címét a Parancssor használatával lehet megállapítani. Az IP-cím megjelenítéséhez nyissa meg a Parancssort, gépelje be azt, hogy "ipconfig", majd nyomja meg az [Enter] gombot. Adja meg a számítógép által használt IP-címet a módosított változtatható résszel együtt. Alhálózati maszk és alapértelmezett átjárócím A hálózati környezet követelményeinek megfelelően adja meg az alhálózati maszkot és az alapértelmezett átjárócímet. 7. Ha a művelet sikeresen befejeződött, kattintson az [OK] gombra. Ha a művelet sikertelen, kattintson az [OK] gombra, hogy visszatérhessen a 6. lépésben megjelenő ablakhoz. Próbálja újra megadni a beállításokat. Ha a probléma továbbra is fennáll, nézze meg a "Hibaelhárítás" fejezetet, hogy ellenőrizhesse, a probléma a kapcsolattal, vagy valami mással függ-e össze, illetve lépjen kapcsolatba a szervizzel. 8. Válassza az [Új nyomtató hozzáadása] elemet, majd kattintson a [Tovább >] gombra. 9. Válassza a nyomtató keresése módot, majd kattintson a [Tovább>]-ra. A nyomtató automatikus kereséséhez válassza az [Automatikus nyomtatókeresés] lehetőséget. Egy myomtató IP-címe szerinti kereséséhez válassza a [Nyomtató keresése megadott IP-cím szerint] lehetőséget. Egy port kiválasztásához vagy egy új port megadásához válassza az [Egy port kiválasztása vagy egy új port megadása] lehetőséget. Ha megjelenik egy, a port típusának kiválasztására szolgáló párbeszédpanel, akkor ajánlatos a szabványos TCP/IP portot választani. 10. Kövesse a telepítő varázsló utasításait. CTT191 12

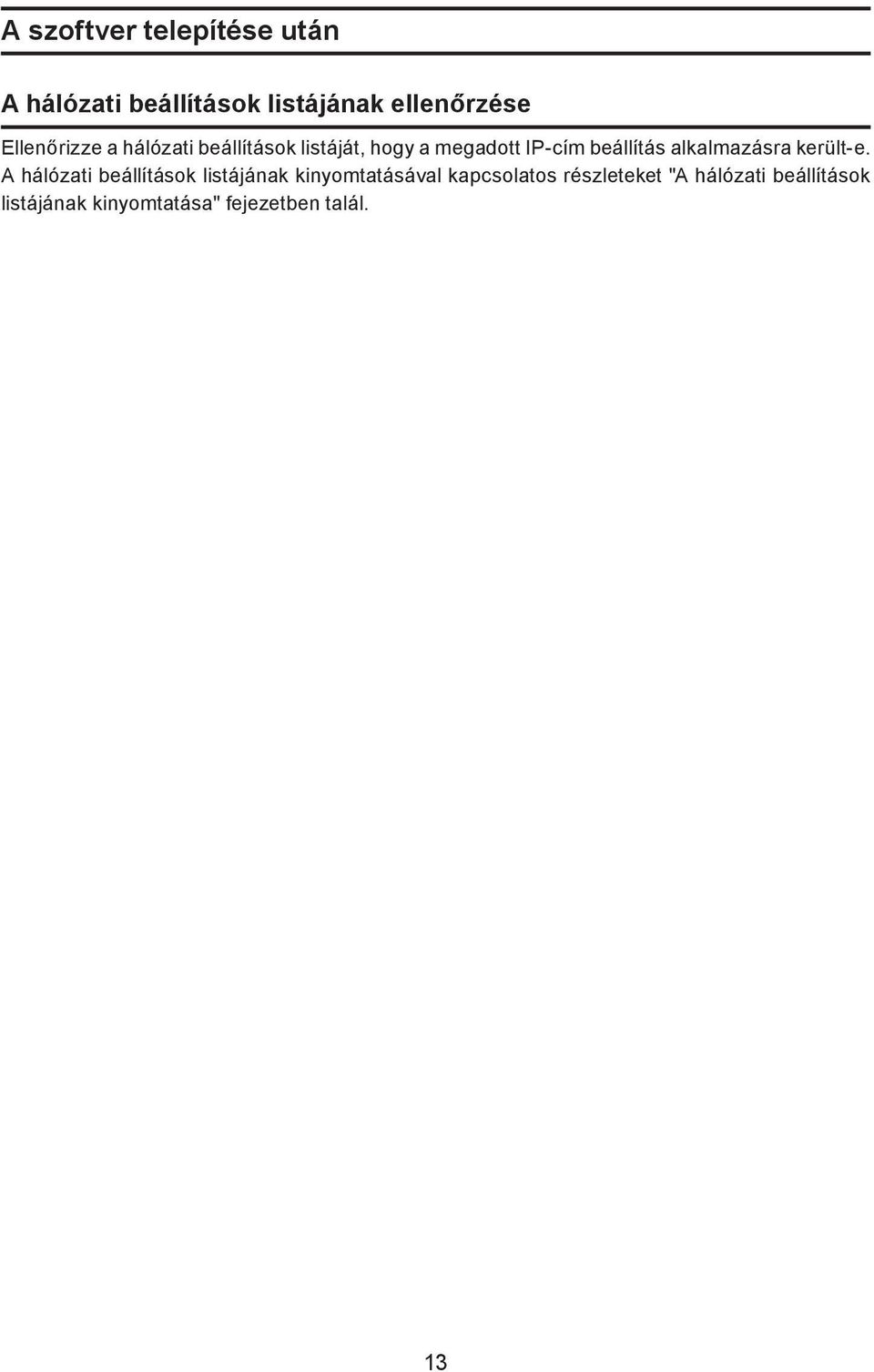

13 A szoftver telepítése után A hálózati beállítások listájának ellenőrzése Ellenőrizze a hálózati beállítások listáját, hogy a megadott IP-cím beállítás alkalmazásra került-e. A hálózati beállítások listájának kinyomtatásával kapcsolatos részleteket "A hálózati beállítások listájának kinyomtatása" fejezetben talál. 13

14 3. IP-cím beállítások megváltoztatása IP-cím beállítások megváltoztatása a kezelőpanel használatával ( csak 202SN, 203SFN, 203SFNw, 204SFN, 204SN, 204SFNw esetén) Az SP 203SFNw és a 204SFNw típusú modellek esetében a vezeték nélküli LAN kapcsolat létrehozásához válassza ki a [Vezeték nélküli LAN] opciót a [LAN típus] menüben, vagy válassza ki az [Ethernet] opciót a [LAN típus] menüben a vezetékes kapcsolat létrehozásához. A készülék beállításainak megadása automatikus IPv4-cím beszerzéshez 1. Nyomja meg a [Felhasználói eszközök] gombot. 2. Nyomja meg a [ ] or [ ] gombot a [Hálózati beállítások] kiválasztásához, majd nyomja meg az [OK] gombot. Az SP 203SFNw és a 204SFNw típusú modelleknél a vezeték nélküli LAN kapcsolathoz válassza ki a [Wi-Fi beállítások]-at a [Hálózati beállítások]-ban. 3. A [Készülék IPv4-címe] kiválasztásához nyomja meg a [ ], vagy a [ ] gombot, majd az [OK]-t. Hálózati beállítások Készükék IPv4 címe 4. A [DHCP-aktivált] kiválasztásához nyomja meg a [ ] vagy a [ ] gombot, majd az [OK]-t. Készükék IPv4 címe DHCP aktivált 5. Győződjön meg arról, hogy a [DHCP-aktivált] beállítása [Be]. DHCP aktivált Be A beállítások módosítását követően a készülék automatikusan újraindul. A készülék újraindítására való várakozás idejének átugrásához nyomja meg a [Felhasználói eszközök], vagy a [ ] gombot. A készülék IPv4-címének manuális beállítása 1. Nyomja meg a [Felhasználói eszközök] gombot. 2. A [Hálózati beállítások] kiválasztásához nyomja meg a [ ] vagy a [ ] gombot, majd az [OK]-t. Az SP 203SFNw és a 204SFNw típusú modelleknél a vezeték nélküli LAN kapcsolathoz válassza ki a [Wi-Fi beállítások]-at a [Hálózati beállítások]-ban. 14

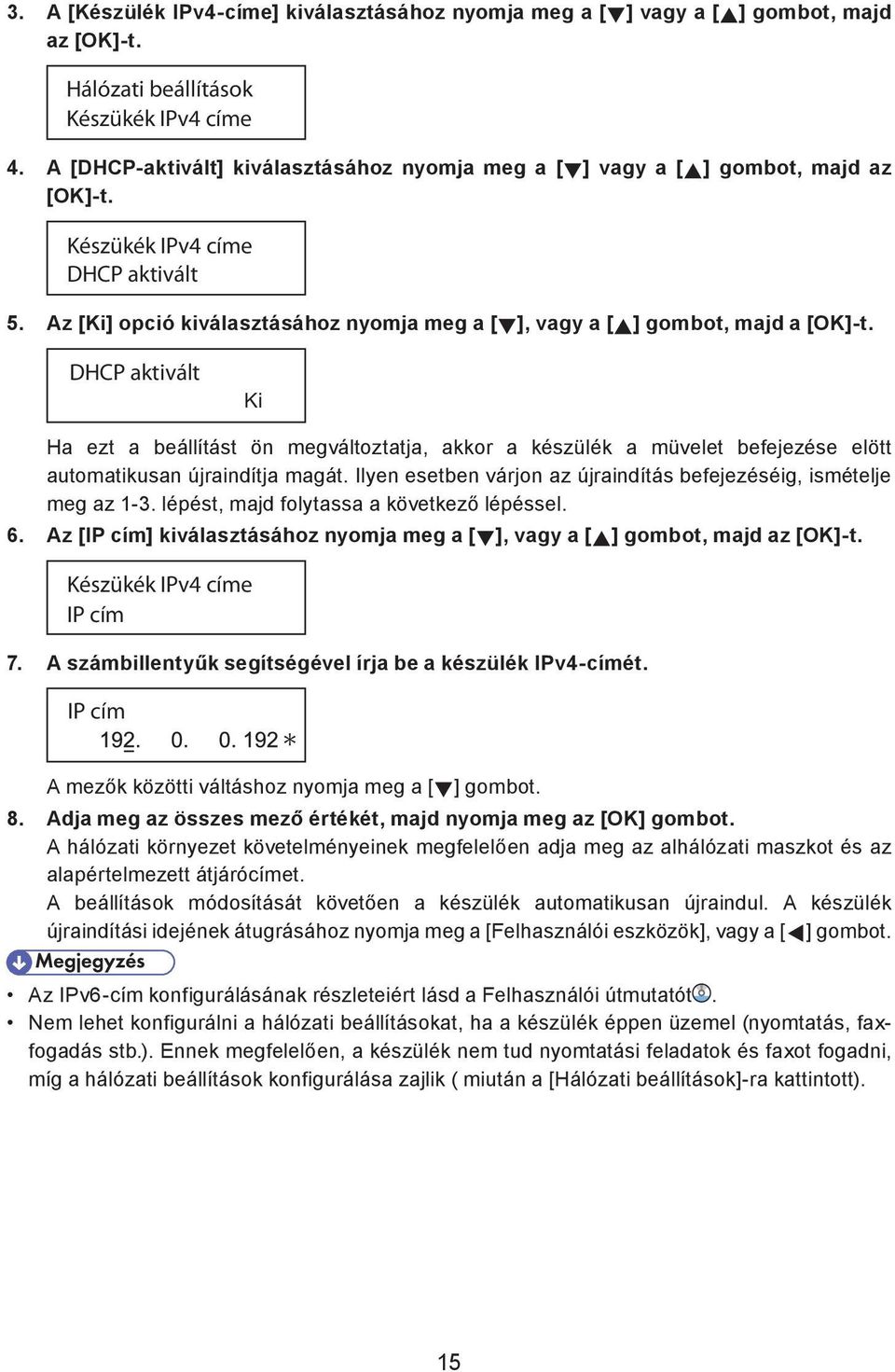

15 3. A [Készülék IPv4-címe] kiválasztásához nyomja meg a [ ] vagy a [ ] gombot, majd az [OK]-t. Hálózati beállítások Készükék IPv4 címe 4. A [DHCP-aktivált] kiválasztásához nyomja meg a [ ] vagy a [ ] gombot, majd az [OK]-t. Készükék IPv4 címe DHCP aktivált 5. Az [Ki] opció kiválasztásához nyomja meg a [ ], vagy a [ ] gombot, majd a [OK]-t. DHCP aktivált Ki Ha ezt a beállítást ön megváltoztatja, akkor a készülék a müvelet befejezése elött automatikusan újraindítja magát. Ilyen esetben várjon az újraindítás befejezéséig, ismételje meg az 1-3. lépést, majd folytassa a következő lépéssel. 6. Az [IP cím] kiválasztásához nyomja meg a [ ], vagy a [ ] gombot, majd az [OK]-t. Készükék IPv4 címe IP cím 7. A számbillentyűk segítségével írja be a készülék IPv4-címét. IP cím A mezők közötti váltáshoz nyomja meg a [ ] gombot. 8. Adja meg az összes mező értékét, majd nyomja meg az [OK] gombot. A hálózati környezet követelményeinek megfelelően adja meg az alhálózati maszkot és az alapértelmezett átjárócímet. A beállítások módosítását követően a készülék automatikusan újraindul. A készülék újraindítási idejének átugrásához nyomja meg a [Felhasználói eszközök], vagy a [ ] gombot. Az IPv6-cím konfigurálásának részleteiért lásd a Felhasználói útmutatót. Nem lehet konfigurálni a hálózati beállításokat, ha a készülék éppen üzemel (nyomtatás, faxfogadás stb.). Ennek megfelelően, a készülék nem tud nyomtatási feladatok és faxot fogadni, míg a hálózati beállítások konfigurálása zajlik ( miután a [Hálózati beállítások]-ra kattintott). 15

16 IP-cím beállítások változtatása a Web Image Monitor használatával. Az SP 200Nw and 201Nw típusú modellek esetében a vezeték nélküli LAN kapcsolat létrehozásához válassza ki a [Vezeték nélküli LAN] opciót a [LAN típus] menüben, vagy válassza ki az [Ethernet] opciót a [LAN típus] menüben a vezetékes kapcsolat létrehozásához. A Web Image Monitor elindítása 1. Indítsa el a webböngészőt. 2. A címsorba írja be a következőt: " készülék IP-címe)/". IPv4-cím Írja be a hálózati beállítások listáján látható IP-címet. Használja a hálózati beállítások listáján szereplő, a számítógép által használt IP-címét a módosított változtatható résszel együtt. IPv6-cím Adja meg az IP-címet, ami a hálózati beállítások listáján, a "Kapcsolati szintű cím"-nél látható. Az IP címet tegye szögletes zárójelben, így: " 3. Kattintson a [Belépés]-re. 4. Írja be az adminisztrátori jelszót, majd kattintson a [Belépés] gombra. Ha először jelentkezik be, jelszóként írja be az "admin133"-at. A készülék beállításainak megadása automatikus IPv4-cím beszerzéshez Ellenőrizze, hogy a Web Image Monitor [IPv4] részénél a [DHCP] beállítása [Enable] (Engedélyezett). Ha a [DHCP] beállítása [Enable] (engedélyezett), akkor a készülék képes automatikusan beszerezni az IP-címet. CTT163 16

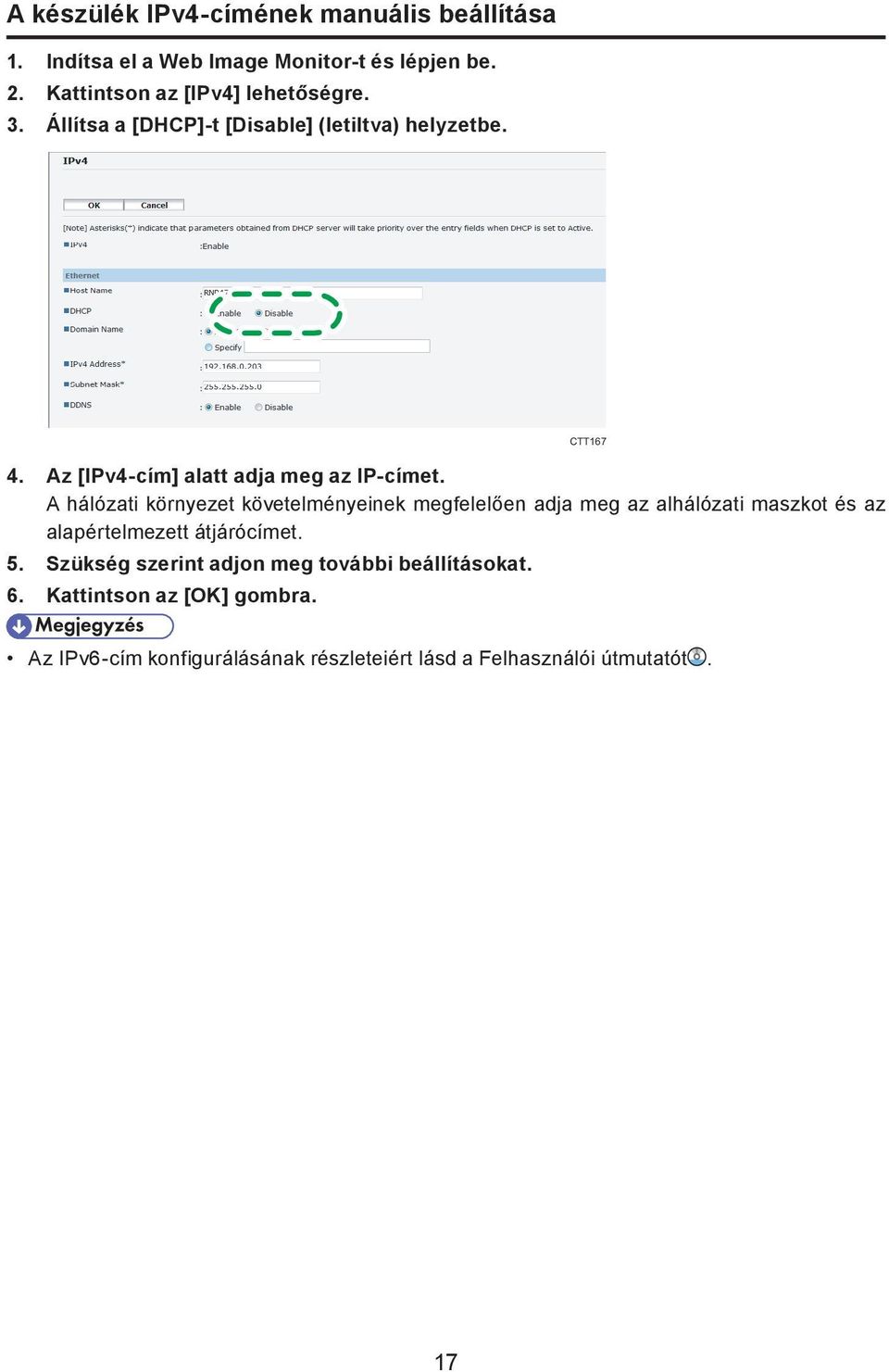

17 A készülék IPv4-címének manuális beállítása 1. Indítsa el a Web Image Monitor-t és lépjen be. 2. Kattintson az [IPv4] lehetőségre. 3. Állítsa a [DHCP]-t [Disable] (letiltva) helyzetbe. 4. Az [IPv4-cím] alatt adja meg az IP-címet. A hálózati környezet követelményeinek megfelelően adja meg az alhálózati maszkot és az alapértelmezett átjárócímet. 5. Szükség szerint adjon meg további beállításokat. 6. Kattintson az [OK] gombra. CTT167 Az IPv6-cím konfigurálásának részleteiért lásd a Felhasználói útmutatót. 17

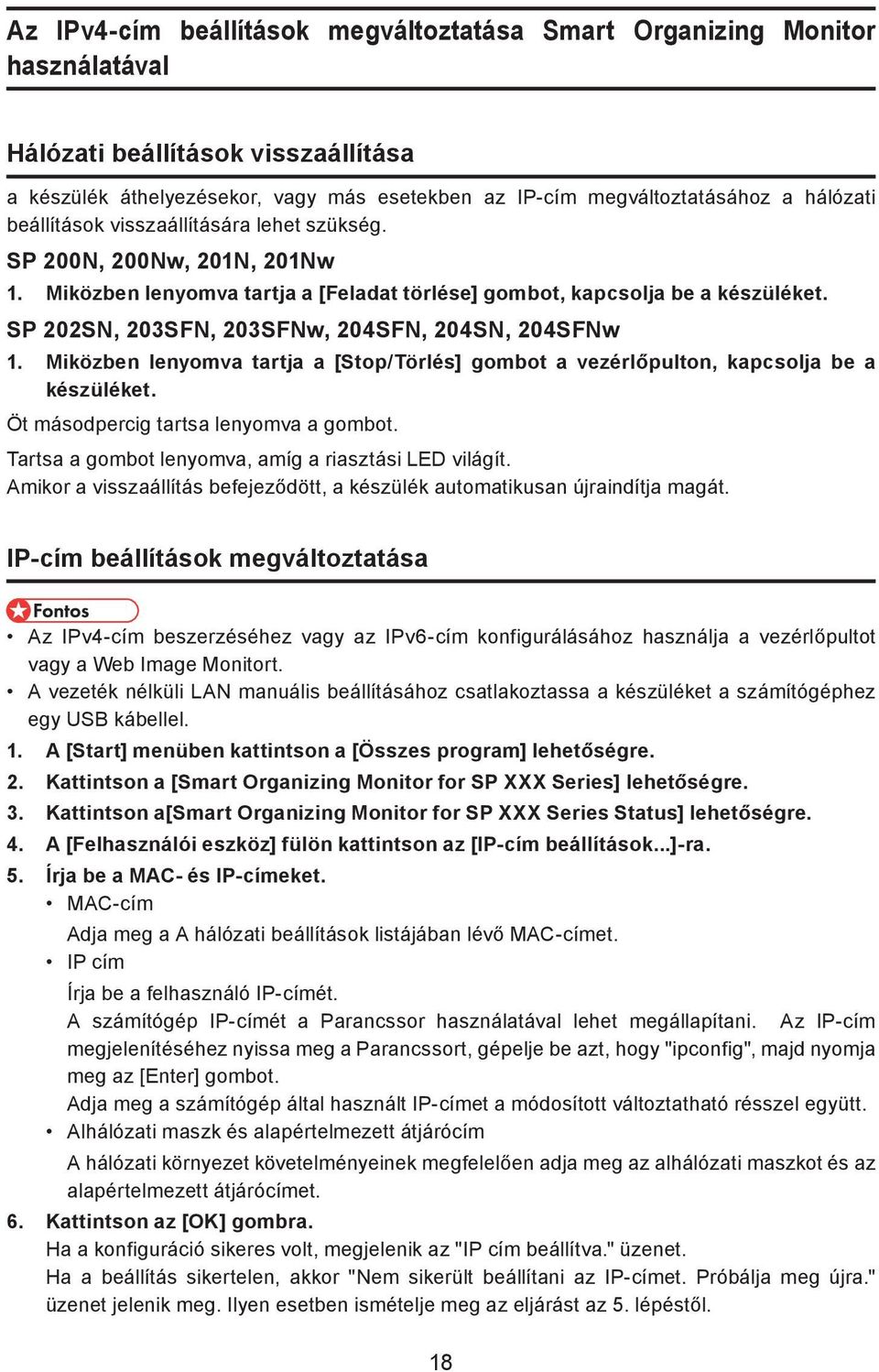

18 Az IPv4-cím beállítások megváltoztatása Smart Organizing Monitor használatával Hálózati beállítások visszaállítása a készülék áthelyezésekor, vagy más esetekben az IP-cím megváltoztatásához a hálózati beállítások visszaállítására lehet szükség. SP 200N, 200Nw, 201N, 201Nw 1. Miközben lenyomva tartja a [Feladat törlése] gombot, kapcsolja be a készüléket. SP 202SN, 203SFN, 203SFNw, 204SFN, 204SN, 204SFNw 1. Miközben lenyomva tartja a [Stop/Törlés] gombot a vezérlőpulton, kapcsolja be a készüléket. Öt másodpercig tartsa lenyomva a gombot. Tartsa a gombot lenyomva, amíg a riasztási LED világít. Amikor a visszaállítás befejeződött, a készülék automatikusan újraindítja magát. IP-cím beállítások megváltoztatása Az IPv4-cím beszerzéséhez vagy az IPv6-cím konfigurálásához használja a vezérlőpultot vagy a Web Image Monitort. A vezeték nélküli LAN manuális beállításához csatlakoztassa a készüléket a számítógéphez egy USB kábellel. 1. A [Start] menüben kattintson a [Összes program] lehetőségre. 2. Kattintson a [Smart Organizing Monitor for SP XXX Series] lehetőségre. 3. Kattintson a[smart Organizing Monitor for SP XXX Series Status] lehetőségre. 4. A [Felhasználói eszköz] fülön kattintson az [IP-cím beállítások...]-ra. 5. Írja be a MAC- és IP-címeket. MAC-cím Adja meg a A hálózati beállítások listájában lévő MAC-címet. IP cím Írja be a felhasználó IP-címét. A számítógép IP-címét a Parancssor használatával lehet megállapítani. Az IP-cím megjelenítéséhez nyissa meg a Parancssort, gépelje be azt, hogy "ipconfig", majd nyomja meg az [Enter] gombot. Adja meg a számítógép által használt IP-címet a módosított változtatható résszel együtt. Alhálózati maszk és alapértelmezett átjárócím A hálózati környezet követelményeinek megfelelően adja meg az alhálózati maszkot és az alapértelmezett átjárócímet. 6. Kattintson az [OK] gombra. Ha a konfiguráció sikeres volt, megjelenik az "IP cím beállítva." üzenet. Ha a beállítás sikertelen, akkor "Nem sikerült beállítani az IP-címet. Próbálja meg újra." üzenet jelenik meg. Ilyen esetben ismételje meg az eljárást az 5. lépéstől. 18

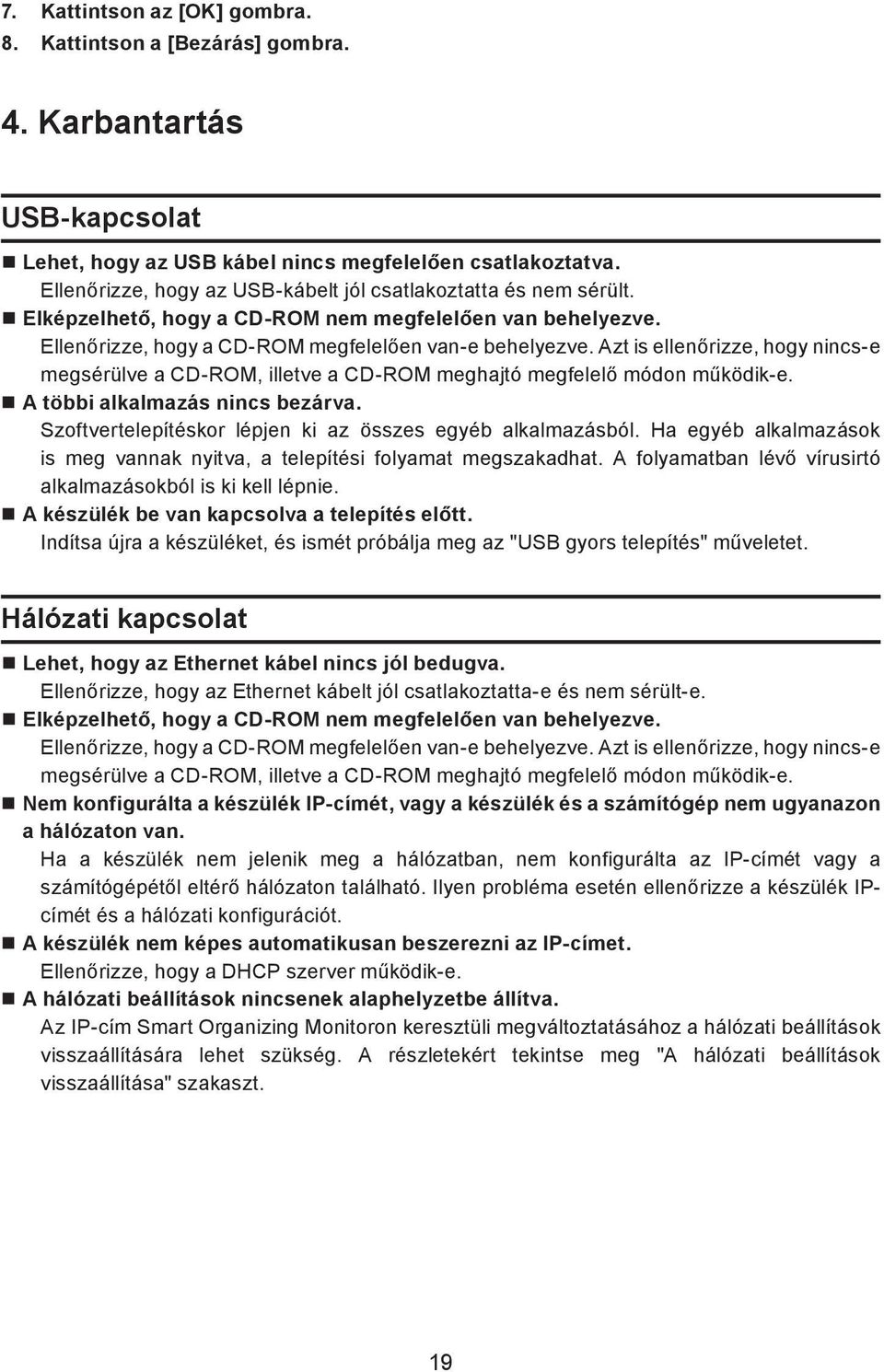

19 7. Kattintson az [OK] gombra. 8. Kattintson a [Bezárás] gombra. 4. Karbantartás USB-kapcsolat Lehet, hogy az USB kábel nincs megfelelően csatlakoztatva. Ellenőrizze, hogy az USB-kábelt jól csatlakoztatta és nem sérült. Elképzelhető, hogy a CD-ROM nem megfelelően van behelyezve. Ellenőrizze, hogy a CD-ROM megfelelően van-e behelyezve. Azt is ellenőrizze, hogy nincs-e megsérülve a CD-ROM, illetve a CD-ROM meghajtó megfelelő módon működik-e. A többi alkalmazás nincs bezárva. Szoftvertelepítéskor lépjen ki az összes egyéb alkalmazásból. Ha egyéb alkalmazások is meg vannak nyitva, a telepítési folyamat megszakadhat. A folyamatban lévő vírusirtó alkalmazásokból is ki kell lépnie. A készülék be van kapcsolva a telepítés előtt. Indítsa újra a készüléket, és ismét próbálja meg az "USB gyors telepítés" műveletet. Hálózati kapcsolat Lehet, hogy az Ethernet kábel nincs jól bedugva. Ellenőrizze, hogy az Ethernet kábelt jól csatlakoztatta-e és nem sérült-e. Elképzelhető, hogy a CD-ROM nem megfelelően van behelyezve. Ellenőrizze, hogy a CD-ROM megfelelően van-e behelyezve. Azt is ellenőrizze, hogy nincs-e megsérülve a CD-ROM, illetve a CD-ROM meghajtó megfelelő módon működik-e. Nem konfigurálta a készülék IP-címét, vagy a készülék és a számítógép nem ugyanazon a hálózaton van. Ha a készülék nem jelenik meg a hálózatban, nem konfigurálta az IP-címét vagy a számítógépétől eltérő hálózaton található. Ilyen probléma esetén ellenőrizze a készülék IPcímét és a hálózati konfigurációt. A készülék nem képes automatikusan beszerezni az IP-címet. Ellenőrizze, hogy a DHCP szerver működik-e. A hálózati beállítások nincsenek alaphelyzetbe állítva. Az IP-cím Smart Organizing Monitoron keresztüli megváltoztatásához a hálózati beállítások visszaállítására lehet szükség. A részletekért tekintse meg "A hálózati beállítások visszaállítása" szakaszt. 19
