1 Wi-Fi beállítási útmutató Wi-Fi- Csatlakoztatás a nyomtatóhoz Csatlakoztatás számítógéphez Wi-Fi útválasztón keresztül A számítógép közvetlen csatlakoztatása Csatlakoztatás intelligens eszközhöz Wi-Fi útválasztón keresztül Az intelligens eszköz közvetlen csatlakoztatása Függelék

2

3 TARTALOMJEGYZÉK 1. Wi-Fi- Csatlakoztatás a nyomtatóhoz Csatlakoztatás számítógéphez Wi-Fi útválasztón keresztül...3 Windows esetén... 3 A nyomtató illesztőprogram és a RICOH Printer szoftver telepítése... 3 Hozzáférési pont megadása a RICOH Printer segítségével... 4 Mac OS esetén... 5 A nyomtató illesztőprogram és a RICOH Printer szoftver telepítése... 5 Hozzáférési pont megadása a RICOH Printer segítségével A számítógép közvetlen csatlakoztatása...7 Windows esetén... 7 A szoftveres hozzáférési pont funkció engedélyezése a nyomtató bekapcsoló gombjával... 7 A szoftveres hozzáférési pont funkció engedélyezése a RICOH Printer segítségével Csatlakoztatás intelligens eszközhöz Wi-Fi útválasztón keresztül...8 Android vagy ios esetén... 9 Hozzáférési pont megadása a RICOH Printer segítségével Az intelligens eszköz közvetlen csatlakoztatása...10 Android vagy ios esetén...10 A szoftveres hozzáférési pont funkció engedélyezése a nyomtató bekapcsoló gombjával...10 A szoftveres hozzáférési pont funkció engedélyezése a RICOH Printer segítségével Függelék...11 Hibaelhárítás...11 Hol találom a RICOH Printer használati utasításait?...11 A nyomtatóhoz csatlakozás Wi-Fi hálózaton keresztül nem sikerült...11 Rendszerkövetelmények...12 Védjegyek

4 1. Wi-Fi- Csatlakoztatás a nyomtatóhoz A számítógépét vagy az intelligens készülékét csatlakoztathatja a nyomtatóhoz Wi-Fi útválasztón (hozzáférési pont) keresztül, vagy közvetlenül, a szoftveres hozzáférési pont funkciót használva. Csatlakoztatás számítógépekhez Igen Van rendelkezésre álló Wi-Fi útválasztó? Csatlakozás Wi-Fi útválasztón keresztül Wi-Fi útválasztó Számítógép Nyomtató Windows esetén, lásd: 3 Windows esetén. Mac OS esetén, lásd: 5 Mac OS esetén. Közvetlen csatlakozás Nem Lásd: 7 Windows esetén. Számítógép Nyomtató Csatlakoztatás intelligens eszközökhöz Igen Van rendelkezésre álló Wi-Fi útválasztó? Csatlakozás Wi-Fi útválasztón keresztül Intelligens eszköz Wi-Fi útválasztó Nyomtató Lásd: 9 Android vagy ios esetén. Közvetlen csatlakozás Nem Intelligens eszköz Nyomtató Lásd: 10 Android vagy ios esetén. A RICOH Printer használatára vonatkozó részletekért lásd a CD-ROM lemezen vagy a RICOH hivatalos weboldalán elérhető RICOH Printer felhasználói kézikönyvet: 2

5 2. Csatlakoztatás számítógéphez Wi-Fi útválasztón keresztül 6. A telepítési menüben válassza ki a [Wi-Fi konfigurálás és telepítés] lehetőséget. A számítógépét csatlakoztathatja a nyomtatóhoz Wi-Fi útválasztón (hozzáférési pont) keresztül. Első lépésként, telepítse a nyomtató illesztőprogramot és a RICOH Printer szoftvert a számítógépére a nyomtató vezeték nélküli hálózatban történő használatához. Windows esetén A nyomtató illesztőprogram és a RICOH Printer szoftver telepítése A telepítéshez készítse elő a következőket. A nyomtatóhoz mellékelt CD-ROM lemez* USB-kábel * Ha a számítógépe nem rendelkezik CD-ROM meghajtóval, töltse le a telepítőt a RICOH hivatalos weboldalról: 1. Nyomja meg a bekapcsológombot, hogy bekapcsolja a nyomtatót. 2. Csatlakoztassa a számítógépet egy Wi-Fi útválasztóhoz. 3. Nyomja le a nyomtató bekapcsológombját 1 másodpercig vagy hosszabb ideig. A tápfeszültség jelző kék színűre vált és a nyomtató Wi-Fi funkciója aktiválódik. 4. Helyezze be a CD-ROM lemezt a számítógép CD-ROM meghajtójába, vagy indítsa el a RICOH hivatalos honlapról letöltött telepítőt. A képernyőn megjelenik a telepítő menü. 7. Kattintson a [Licencszerződés] elemre, és olvassa el a licencszerződést. 8. Kattintson a [Kilépés] gombra, hogy bezárja a licencszerződés ablakot. 9. Ha elfogadja a licencszerződés feltételeit, jelölje be a [Hozzájárultam Ricoh nyomtatóillesztő használatához] négyzetet, majd kattintson a [Tovább] gombra. A rendszer megkeresi és megjeleníti az elérhető hozzáférési pontokat. Nem haladhat tovább a következő lépésre, amíg el nem fogadta a licencszerződést. 10. Válassza ki a hozzáférési pontot (a 2. lépésben a számítógéphez csatlakoztatott Wi-Fi útválasztót), majd kattintson a [Tovább] gombra. 11. Adja meg a jelszót a kijelölt hozzáférési pontokhoz történő csatlakozáshoz, majd kattintson a [Tovább] gombra. 5. Csatlakoztassa a számítógépet a nyomtatóhoz egy USB-kábellel. Ha megjelenik a [Kulcsindex] beállítás, válassza ki a legördülő listában az SSID azonosítónak és megadott jelszónak megfelelő opciót. 3

6 12. Válassza ki a nyomtatót a listából, majd kattintson a [Tovább] gombra. A szoftveres hozzáférési pont csatlakozáshoz, lásd: 7 A számítógép közvetlen csatlakoztatása. 3. Kattintson az asztalon található RICOH Printer ikonra. Az alkalmazás elindul. Elkezdődik a telepítés. 13. Ha a megjelenik a befejezés képernyő, kattintson a [Befejezés] gombra. 4. Kattintson a [Beállítás] gombra. A nyomtató illesztőprogram és a RICOH Printer szoftver telepítése a számítógépre sikeresen megtörtént, és az asztalon megjelenik a RICOH Printer ikon. A továbbiakban a számítógépen található fájlokat kinyomtathatja a nyomtatón a Wi-Fi útválasztón keresztül az alkalmazásmenü Fájl elemének Nyomtatás pontjából vagy a RICOH Printer funkcióinak használatával. 5. Kattintson a [Wi-Fi] gombra. A telepítéskor megadott Wi-Fi útválasztó a RICOH Printer pontban módosítható. Részletekért, lásd: 4 Hozzáférési pont megadása a RICOH Printer segítségével. Hozzáférési pont megadása a RICOH Printer segítségével 6. Ha a Wi-Fi beállítás nincs engedélyezve, a [WLAN] kapcsolóval engedélyezze a Wi-Fi funkciót. A számítógépen a RICOH Printer segítségével adhat meg hozzáférési pontot (Wi-Fi útválasztó) a nyomtatóhoz történő vezeték nélküli csatlakozás céljából. Első lépésként telepítenie kell a RICOH Printer funkciót a számítógépére. Részletekért, lásd: 3 A nyomtató illesztőprogram és a RICOH Printer szoftver telepítése. 1. Nyomja meg a bekapcsológombot, hogy bekapcsolja a nyomtatót. 2. Csatlakoztassa a számítógépet a nyomtatóhoz egy USB-kábellel egy Wi-Fi útválasztón keresztül, vagy a szoftveres hozzáférési pont funkciót használva. Ha a Wi-Fi beállítást elvégezte, csatlakoztathatja a számítógépet a nyomtatóhoz egy Wi-Fi útválasztón keresztül. Engedélyezze a Wi-Fi kapcsolatot a nyomtató bekapcsológombjának 1 másodpercig vagy hosszabb ideig történő lenyomásával. A tápfeszültség jelző kék színűre vált. A rendszer megkeresi és megjeleníti az elérhető hozzáférési pontokat. Kattintson a [Kézi Wi-Fi] gombra, hogy megadjon egy hozzáférési pontot az SSID, a titkosítási módszer és a jelszó manuális bevitelével. A hozzáférési pont manuális meghatározását követően, kattintson a [Kapcsolódás] gombra, hogy létrehozza a kapcsolatot. 7. Kattintson a használni kívánt hozzáférési pontra. 4

7 8. Adja meg a jelszót a kijelölt hozzáférési pontokhoz történő csatlakozáshoz, majd kattintson a [Kapcsolódás] gombra. 3. Helyezze be a CD-ROM lemezt a számítógép CD-ROM meghajtójába. Ha a számítógépe nem rendelkezik CD-ROM meghajtóval, töltse le a telepítőt a következő címről és indítsa el a telepítőt: 4. Kattintson kétszer az asztalon található CD-ROM ikonra. 5. Kattintson kétszer a [Telepítés] ikonra. A telepítő elindul. Ha megjelenik a [WEP-kulcsazonosító] lehetőség, válassza ki az SSID azonosítónak és megadott jelszónak megfelelő opciót. Ha a beállítást módosítja, a [Kapcsolódás] gomb megnyomását követően megjelenik a hitelesítő jelszó beviteli képernyője. Adja meg a rendszergazda jelszavát (az alapértelmezett jelszó A jelszó a [Beállítás] menü [Jelszó módosítása] pontjában állítható be, majd a [Bejelentkezés] gombra kell kattintania. A módosított beállítások érvényesítéséhez indítsa újra a nyomtatót. Ha a számítógép csatlakoztatva van a nyomtatóhoz Wi-Fi útválasztón keresztül, a kapcsolat megszakad a hozzáférési pont módosításának érvényesítését követően. Csatlakoztassa a számítógépet ugyanazon hozzáférési ponthoz, hogy Wi-Fi útválasztón keresztül csatlakozzon a nyomtatóhoz. A továbbiakban a számítógépen található fájlokat kinyomtathatja a nyomtatón a Wi-Fi útválasztón keresztül az alkalmazásmenü Fájl elemének Nyomtatás pontjából vagy a RICOH Printer funkcióinak használatával. 6. Végezze el a telepítést követve a képernyőn megjelenő utasításokat. 7. Miután a telepítés befejeződött, nyissa meg a Rendszerbeállítások, majd a Nyomtatók és lapolvasók elemet a számítógépen. 8. Győződjön meg arról, hogy a csatlakoztatott nyomtató megjelenik a listában. Ha a nyomtató nem jelenik meg a listában, adja hozzá a nyomtatót az alábbiak szerint. 1. Kattintson a + jelre. 2. Kattintson az Alapértelmezett elemre. 3. Válassza ki a nyomtatót, és kattintson a [Hozzáadás] gombra. Mac OS esetén A nyomtató illesztőprogram és a RICOH Printer szoftver telepítése A telepítéshez készítse elő a következőket. A nyomtatóhoz mellékelt CD-ROM lemez* USB-kábel * Ha a számítógépe nem rendelkezik CD-ROM meghajtóval, töltse le a telepítőt a RICOH hivatalos weboldalról: 1. Nyomja meg a bekapcsológombot, hogy bekapcsolja a nyomtatót. 2. Csatlakoztassa a számítógépet a nyomtatóhoz egy USB-kábellel. Hozzáférési pont megadása a RICOH Printer segítségével A számítógépen a RICOH Printer segítségével adhat meg hozzáférési pontot (Wi-Fi útválasztó) a nyomtatóhoz történő vezeték nélküli csatlakozás céljából. Első lépésként telepítenie kell a RICOH Printer funkciót a számítógépére. Részletekért, lásd: 5 A nyomtató illesztőprogram és a RICOH Printer szoftver telepítése. 1. Nyomja meg a bekapcsológombot, hogy bekapcsolja a nyomtatót. 5

8 2. Csatlakoztassa a számítógépet a nyomtatóhoz egy USB-kábellel vagy Wi-Fi útválasztón keresztül. Ha első alkalommal állít be hozzáférési pontot a nyomtató számára, csatlakoztassa a számítógépet a nyomtatóhoz egy USB-kábel segítségével. Ha a Wi-Fi beállítást elvégezte, csatlakoztathatja a számítógépet a nyomtatóhoz egy Wi-Fi útválasztón keresztül. 3. Nyomja le a nyomtató bekapcsológombját 1 másodpercig vagy hosszabb ideig. A tápfeszültség jelző kék színűre vált és a nyomtató Wi-Fi funkciója aktiválódik. 4. Indítsa el a RICOH Printer szoftvert a számítógépen. 5. Kattintson a [Beállítás] gombra. 6. Kattintson a [WIFI beállítás] gombra. Ha megjelenik a [Kulcsindex] beállítás, válassza ki a legördülő listában az SSID azonosítónak és megadott jelszónak megfelelő opciót. Ha a beállítást módosítja, az [Alkalmaz] gomb megnyomását követően megjelenik a hitelesítő jelszó beviteli képernyője. Adja meg a rendszergazda jelszavát (az alapértelmezett jelszó A jelszó a [Beállítás] menü [Jelszó módosítása] pontjában állítható be, majd a [Bejelentkezés] gombra kell kattintania. A módosított beállítások érvényesítéséhez indítsa újra a nyomtatót. Ha a számítógép csatlakoztatva van a nyomtatóhoz Wi-Fi útválasztón keresztül, a kapcsolat megszakad a hozzáférési pont módosításának érvényesítését követően. Csatlakoztassa a számítógépet ugyanazon hozzáférési ponthoz, hogy Wi-Fi útválasztón keresztül csatlakozzon a nyomtatóhoz. A továbbiakban a számítógépen található fájlokat kinyomtathatja a nyomtatón a Wi-Fi útválasztón keresztül az alkalmazásmenü Fájl elemének Nyomtatás pontjából vagy a RICOH Printer funkcióinak használatával. 7. A [WIFI beállítás] pontban válassza a [WIFI keresés] lehetőséget. Kattintson a [Kézi beállítás] gombra, hogy megadjon egy hozzáférési pontot az SSID, a titkosítási módszer és a jelszó manuális bevitelével. A hozzáférési pont manuális meghatározását követően, kattintson az [Alkalmaz] gombra, hogy létrehozza a kapcsolatot. 8. Válassza ki a hozzáférési pontot az [SSID] legördülő listájából. 9. Adja meg a jelszót a kijelölt hozzáférési pontokhoz történő csatlakozáshoz, majd kattintson az [Alkalmaz] gombra. 6

9 3. A számítógép közvetlen csatlakoztatása 8. Kattintson a listában található nyomtatóra. A nyomtató támogatja a szoftveres hozzáférési pont funkciót, amely lehetővé teszi a nyomtató hozzáférési pontként (virtuális útválasztó) történő kezelését. A számítógépet csatlakoztathatja közvetlenül a nyomtatóhoz (Wi-Fi útválasztó nélkül) a szoftveres hozzáférési pont funkció segítségével. A szoftveres hozzáférési pont funkció nem használható a Mac OS rendszereken. Windows esetén A szoftveres hozzáférési pont funkció engedélyezése a nyomtató bekapcsoló gombjával. 1. Nyomja meg a bekapcsológombot, hogy bekapcsolja a nyomtatót. 2. Nyomja le a bekapcsológombot 1 másodpercig vagy hosszabb ideig. A tápfeszültség jelző kék színűre vált és a nyomtató Wi-Fi funkciója aktiválódik. 3. Nyomja le a bekapcsológombot 1 másodpercig vagy hosszabb ideig. A tápfeszültség jelző kétszer villog és a szoftveres hozzáférési pont funkció aktiválódik a nyomtatón. 4. Papír beállítása a nyomtatón. 5. Egymást követően háromszor nyomja meg a bekapcsológombot. A nyomtató kinyomtatja a rendszerbeállításokat. 6. Győződjön meg arról, hogy a szoftveres hozzáférési pont funkció engedélyezve van a Rendszerbeállítási lapon. A [Wireless Network] [Soft AP] pontjában [Enable] vagy [Disable] jelenik meg. Ha nincs engedélyezve a szoftveres hozzáférési pont, hajtsa végre az 1. pontban ismertetett eljárást a funkció engedélyezéséhez. 7. Kattintson a vezeték nélküli hálózat ikonra a számítógép tálcáján. 9. Adja meg a szoftveres hozzáférési pont jelszavát, majd kattintson a [Kapcsolódás] gombra. A szoftveres hozzáférési pont jelszót a rendszerbeállítási lap [Soft AP] menü [Passphrase] pontjában találja. A szoftveres hozzáférési pont jelszó és az SSID a RICOH Printer segítségével módosítható. Részletekért, lásd: 7 A szoftveres hozzáférési pont funkció engedélyezése a RICOH Printer segítségével. A szoftveres hozzáférési pont funkció letiltásához, nyomja le a bekapcsológombot 1 másodpercig vagy hosszabb ideig. A tápfeszültség jelző háromszor villog, és a funkció letiltása megtörténik. A továbbiakban a számítógépen található fájlokat kinyomtathatja a nyomtatón a Wi-Fi hálózaton keresztül az alkalmazásmenü Fájl elemének Nyomtatás pontjából vagy a RICOH Printer funkcióinak használatával. A szoftveres hozzáférési pont funkció engedélyezése a RICOH Printer segítségével Első lépésként telepítenie kell a RICOH Printer funkciót a számítógépére. Részletekért, lásd: 3 A nyomtató illesztőprogram és a RICOH Printer szoftver telepítése. 1. Nyomja meg a bekapcsológombot, hogy bekapcsolja a nyomtatót. 2. Csatlakoztassa a számítógépet a nyomtatóhoz egy USB-kábellel vagy Wi-Fi útválasztón keresztül. A Wi-Fi útválasztó csatlakozáshoz, lásd: 3 Csatlakoztatás számítógéphez Wi-Fi útválasztón keresztül. 3. Kattintson az asztalon található RICOH Printer ikonra. Az alkalmazás elindul. A rendszer megkeresi és megjeleníti az elérhető hozzáférési pontokat. 7

10 4. Kattintson a [Beállítás] gombra. Ha a beállítást módosítja, az [Alkalmaz] gomb megnyomását követően megjelenik a hitelesítő jelszó beviteli képernyője. 5. Kattintson a [Szoftveres hozzáférési pont] lehetőségre. Adja meg a rendszergazda jelszavát (az alapértelmezett jelszó A jelszó a [Beállítás] menü [Jelszó módosítása] pontjában állítható be, majd a [Bejelentkezés] gombra kell kattintania. A módosított beállítások érvényesítéséhez indítsa újra a nyomtatót. 7. Kattintson a vezeték nélküli hálózat ikonra a számítógép tálcáján. A rendszer megkeresi és megjeleníti az elérhető hozzáférési pontokat. 8. Kattintson a listában található nyomtatóra. A nyomtató jelszava és az SSID alapértelmezett módon van beállítva. Módosíthatja a szoftveres hozzáférési pont SSID azonosítóját és jelszavát. Kattintson az [SSID] szövegmezőre és írjon be egy 1-32 karakterből álló SSID azonosítót (angol ASCII karakterekkel). Kattintson a [Jelszó] szövegmezőre, és írjon be egy 8-63 karakterből álló jelszót. 6. A kapcsolót állítsa Nyitott pozícióba, hogy engedélyezze a szoftveres hozzáférési pont funkciót, majd kattintson az [Alkalmaz] gombra. 9. Adja meg a szoftveres hozzáférési pont jelszavát, majd kattintson a [Kapcsolódás] gombra. A szoftveres hozzáférési pont jelszót a rendszerbeállítási lap [Soft AP] menü [Passphrase] pontjában találja. A továbbiakban a számítógépen található fájlokat kinyomtathatja a nyomtatón a Wi-Fi hálózaton keresztül az alkalmazásmenü Fájl elemének Nyomtatás pontjából vagy a RICOH Printer funkcióinak használatával. 4. Csatlakoztatás intelligens eszközhöz Wi-Fi útválasztón keresztül Első lépésként, telepítse a RICOH Printer alkalmazást az intelligens eszközre. Egyes ábrák vagy leírások a kézikönyvben változhatnak az alkalmazásban vagy az intelligens eszközökön végzett fejlesztések következtében. Az intelligens eszközét (okostelefon, iphone, táblagép) csatlakoztathatja a nyomtatóhoz Wi-Fi útválasztón (hozzáférési pont) keresztül. 8

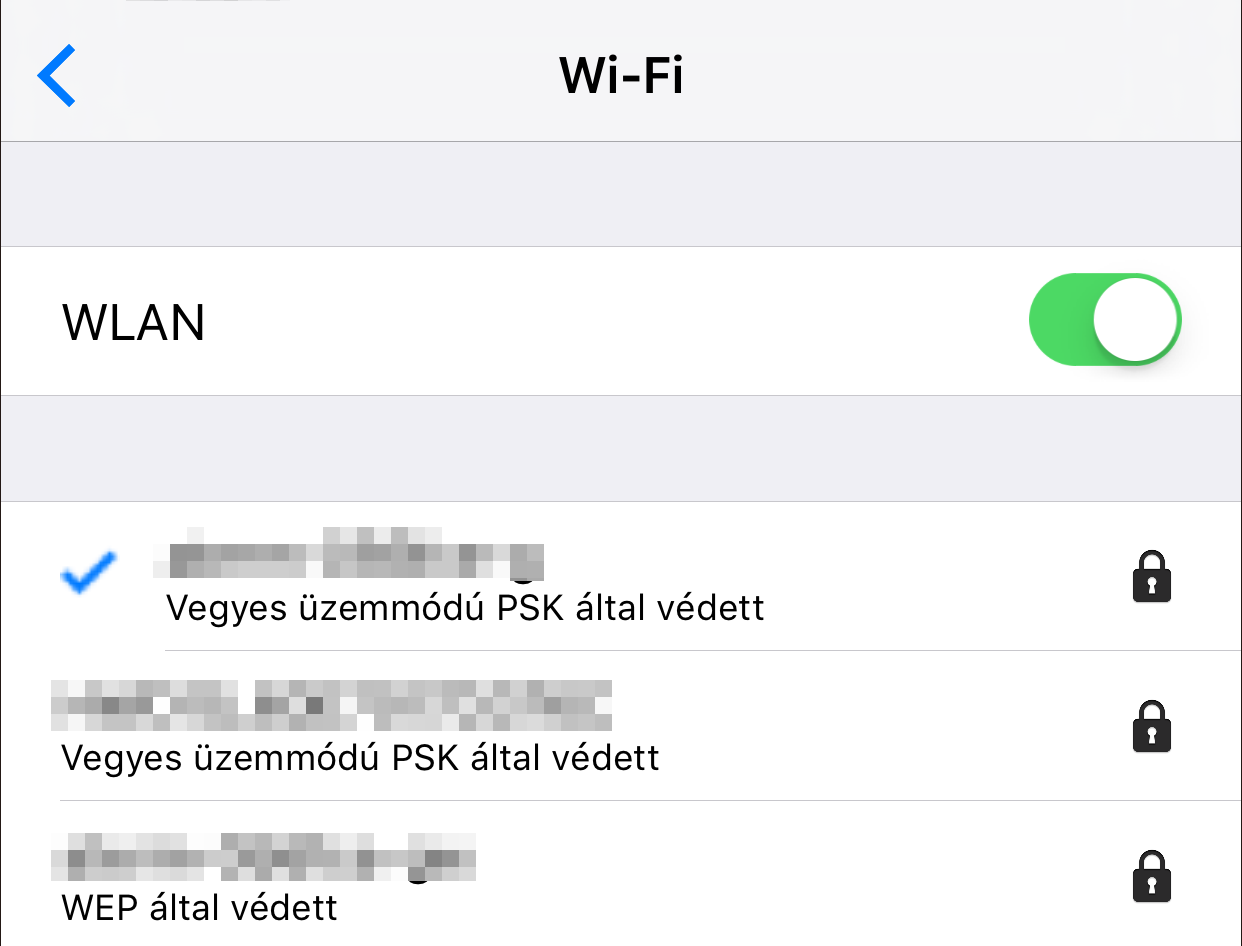

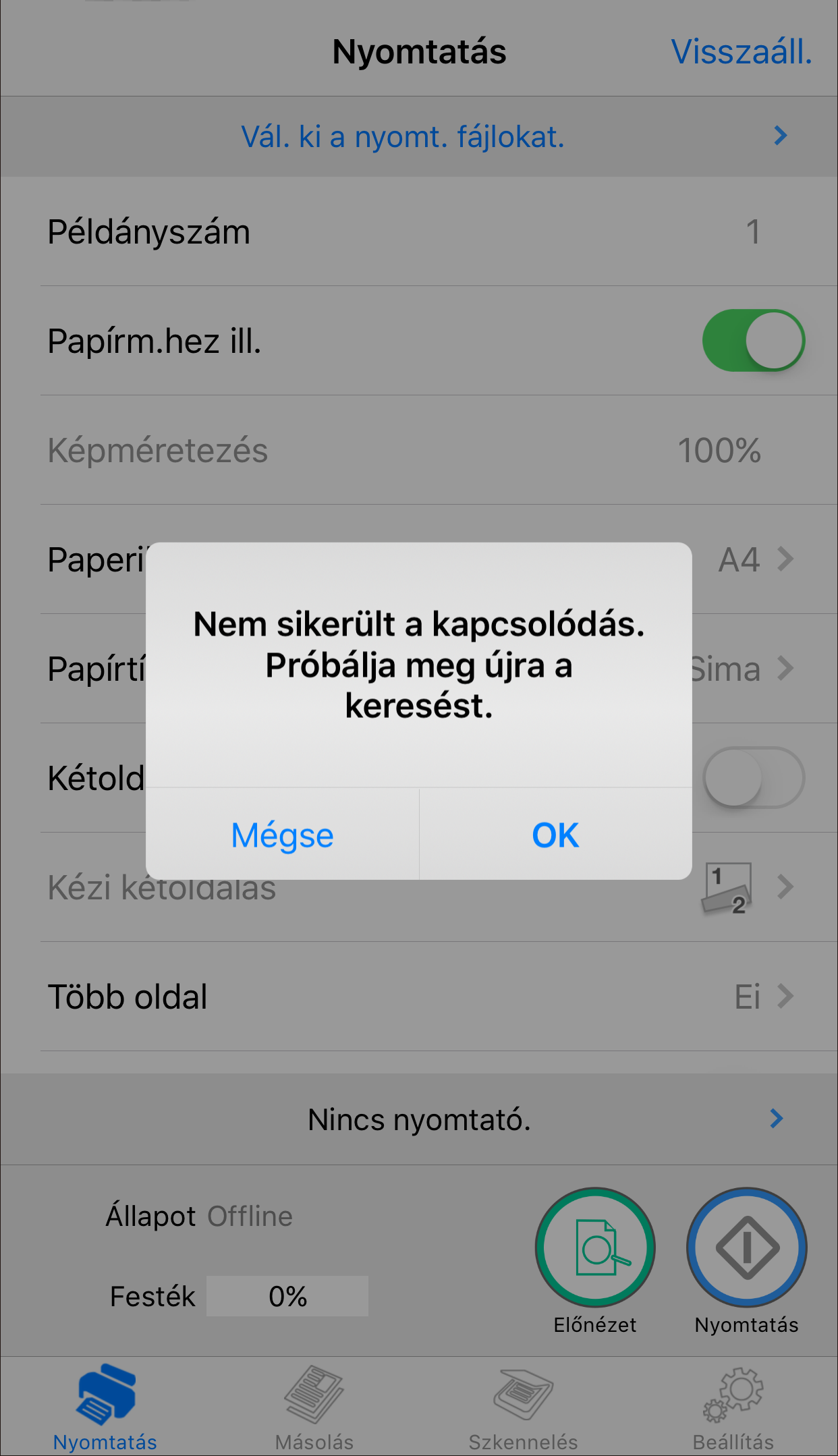

11 Android vagy ios esetén Hozzáférési pont megadása a RICOH Printer segítségével Ha első alkalommal állít be hozzáférési pontot (Wi-Fi útválasztó) a nyomtatóhoz, kövesse az alábbi eljárást az 1. lépéstől. Ha a Wi-Fi beállítást végrehajtotta, és a nyomtató és intelligens eszköz közötti kapcsolat létrejött, végezze el a 10. lépésben ismertetett műveleteket a használni kívánt hozzáférési pont módosításához. 1. Töltse le az alkalmazást a RICOH hivatalos honlapjáról: gateway/ 11. Koppintson az intelligens eszközön található ikonra. Az alkalmazás elindul, és a rendszer automatikusan keresi az elérhető RICOH nyomtatókat. Ha a Wi-Fi kapcsolat sikertelen, vagy RICOH nyomtatók nem találhatók egy hibaüzenet jelenik meg. Az [OK] gomb megnyomását követően a rendszer megismételi a nyomtatók keresését. Kattintson a [Mégse] gombra, hogy leállítsa a keresést, és elvégezze a Wi-Fi beállításokat. 12. Koppintson a [Beállítás] gombra. 13. Koppintson a [Wi-Fi] gombra. 2. Nyomja meg a bekapcsológombot, hogy bekapcsolja a nyomtatót. 3. Nyomja le a bekapcsológombot 1 másodpercig vagy hosszabb ideig. A tápfeszültség jelző kék színűre vált és a nyomtató Wi-Fi funkciója aktiválódik. 14. Ha a Wi-Fi beállítás nincs engedélyezve, a [WLAN] kapcsolóval engedélyezze a Wi-Fi funkciót. 4. Nyomja le a bekapcsológombot 1 másodpercig vagy hosszabb ideig. A tápfeszültség jelző kétszer villog és a szoftveres hozzáférési pont funkció aktiválódik a nyomtatón. 5. Papír beállítása a nyomtatón. 6. Egymást követően háromszor nyomja meg a bekapcsológombot. A nyomtató kinyomtatja a rendszerbeállításokat. 7. Győződjön meg arról, hogy a szoftveres hozzáférési pont funkció engedélyezve van a Rendszerbeállítási lapon. A [Wireless Network] [Soft AP] pontjában [Enable] vagy [Disable] jelenik meg. Ha nincs engedélyezve a szoftveres hozzáférési pont, hajtsa végre az 1. pontban ismertetett eljárást a funkció engedélyezéséhez. 8. Engedélyezze a Wi-Fi funkciót az intelligens eszközön. A rendszer megkeresi és megjeleníti az elérhető hozzáférési pontokat. 9. Koppintson a listában található nyomtatóra. 10. Adja meg a szoftveres hozzáférési pont jelszavát, majd kattintson az [Illesztés] gombra. A szoftveres hozzáférési pont jelszót a rendszerbeállítási lap [Soft AP] menü [Passphrase] pontjában találja. A rendszer megkeresi és megjeleníti az elérhető hozzáférési pontokat. 15. Koppintson a használni kívánt hozzáférési pontra. Kattintson a [Kézi Wi-Fi] gombra, hogy megadjon egy hozzáférési pontot az SSID, a titkosítási módszer és a jelszó manuális bevitelével. A hozzáférési pont manuális meghatározását követően, kattintson a [Kapcsolódás] gombra, hogy létrehozza a kapcsolatot. 16. Adja meg a jelszót a kijelölt hozzáférési pontokhoz történő csatlakozáshoz, majd kattintson az [OK] gombra. Ha megjelenik a Kulcsazonosító beállítás, válassza ki az SSID azonosítónak és megadott jelszónak megfelelő opciót. Ha a beállítást módosítja, az [OK] gombra koppintást követően megjelenik a hitelesítő jelszó beviteli képernyője. Adja meg a rendszergazda jelszavát (az alapértelmezett jelszó A jelszó a [Beállítás] menü [Jelszó módosítása] pontjában állítható be, majd az [OK] gombra kell kattintania. A módosított beállítások érvényesítéséhez indítsa újra a nyomtatót. Ha az intelligens eszköz csatlakoztatva van a nyomtatóhoz Wi-Fi útválasztón keresztül, a kapcsolat megszakad a hozzáférési pont módosításának érvényesítését követően. Csatlakoztassa az intelligens eszközt ugyanazon hozzáférési ponthoz, hogy Wi-Fi útválasztón keresztül kapcsolódjon a nyomtatóhoz. Ha létrejött a kapcsolat, használhatja a nyomtatót Wi-Fi útválasztón keresztül. 9

12 5. Az intelligens eszköz közvetlen csatlakoztatása A nyomtató támogatja a szoftveres hozzáférési pont funkciót, amely lehetővé teszi a nyomtató hozzáférési pontként (virtuális útválasztó) történő kezelését. Az intelligens eszközt (okostelefon, iphone, táblagép) csatlakoztathatja közvetlenül a nyomtatóhoz (Wi-Fi útválasztó nélkül) a szoftveres hozzáférési pont funkció segítségével. Első lépésként, telepítse a RICOH Printer alkalmazást az intelligens eszközre. Egyes ábrák vagy leírások a kézikönyvben változhatnak az alkalmazásban vagy az intelligens eszközökön végzett fejlesztések következtében. Android vagy ios esetén A szoftveres hozzáférési pont funkció engedélyezése a nyomtató bekapcsoló gombjával. 1. Töltse le az alkalmazást a RICOH hivatalos honlapjáról: gateway/ 2. Nyomja meg a bekapcsológombot, hogy bekapcsolja a nyomtatót. 3. Nyomja le a bekapcsológombot 1 másodpercig vagy hosszabb ideig. A tápfeszültség jelző kék színűre vált és a nyomtató Wi-Fi funkciója aktiválódik. 4. Nyomja le a bekapcsológombot 1 másodpercig vagy hosszabb ideig. A tápfeszültség jelző kétszer villog és a szoftveres hozzáférési pont funkció aktiválódik a nyomtatón. 5. Papír beállítása a nyomtatón. 6. Egymást követően háromszor nyomja meg a bekapcsológombot. A nyomtató kinyomtatja a rendszerbeállításokat. 7. Győződjön meg arról, hogy a szoftveres hozzáférési pont funkció engedélyezve van a Rendszerbeállítási lapon. A [Wireless Network] [Soft AP] pontjában [Enable] vagy [Disable] jelenik meg. Ha nincs engedélyezve a szoftveres hozzáférési pont, hajtsa végre az 1. pontban ismertetett eljárást a funkció engedélyezéséhez. 8. Engedélyezze a Wi-Fi funkciót az intelligens eszközön. A rendszer megkeresi és megjeleníti az elérhető hozzáférési pontokat. 9. Koppintson a listában található nyomtatóra. 10. Adja meg a szoftveres hozzáférési pont jelszavát, majd kattintson az [Illesztés] gombra. A szoftveres hozzáférési pont jelszót a rendszerbeállítási lap [Soft AP] menü [Passphrase] pontjában találja. A szoftveres hozzáférési pont jelszó és az SSID a RICOH Printer segítségével módosítható. Részletekért, lásd: 10 A szoftveres hozzáférési pont funkció engedélyezése a RICOH Printer segítségével. A szoftveres hozzáférési pont funkció letiltásához, nyomja le a bekapcsológombot 1 másodpercig vagy hosszabb ideig. A tápfeszültség jelző háromszor villog, és a funkció letiltása megtörténik. Ha létrejött a kapcsolat, használhatja a nyomtatót Wi-Fi hálózaton keresztül. A szoftveres hozzáférési pont funkció engedélyezése a RICOH Printer segítségével 1. Csatlakoztassa az intelligens eszközt a nyomtatóhoz Wi-Fi útválasztón keresztül. A Wi-Fi útválasztó csatlakozáshoz, lásd: 5 A nyomtató illesztőprogram és a RICOH Printer szoftver telepítése. 2. Koppintson az intelligens eszközön található ikonra. Az alkalmazás elindul, és a rendszer automatikusan keresi az elérhető RICOH nyomtatókat. Ha a Wi-Fi kapcsolat sikertelen, vagy RICOH nyomtatók nem találhatók egy hibaüzenet jelenik meg. Az [OK] gomb megnyomását követően a rendszer megismételi a nyomtatók keresését. Kattintson a [Mégse] gombra, hogy leállítsa a keresést, és elvégezze a szoftveres hozzáférési pont beállításokat. 3. Koppintson a [Beállítás] gombra. 10

13 4. Koppintson a [Szoftv. h.f. p.] lehetőségre. A nyomtató jelszava és az SSID alapértelmezett módon van beállítva. Módosíthatja a szoftveres hozzáférési pont SSID azonosítóját és jelszavát. Koppintson az [SSID] beállításra és írjon be egy 1-32 karakterből álló SSID azonosítót (angol ASCII karakterekkel). Koppintson a [Jelszó] beállításra, és írjon be egy 8-63 karakterből álló jelszót. 5. A [Szoftv. h.f. p.] kapcsolóval engedélyezze a szoftveres hozzáférési pont funkciót. Ha a beállítást módosítja, a [Kész] gombra koppintást követően megjelenik a hitelesítő jelszó beviteli képernyője. Adja meg a rendszergazda jelszavát (az alapértelmezett jelszó A jelszó a [Beállítás] menü [Jelszó módosítása] pontjában állítható be, majd az [OK] gombra kell kattintania. A módosított beállítások érvényesítéséhez indítsa újra a nyomtatót. 7. Engedélyezze a Wi-Fi funkciót az intelligens eszközön. A rendszer megkeresi és megjeleníti az elérhető hozzáférési pontokat. 8. Koppintson a listában található nyomtatóra. 6. Koppintson a [Kész] gombra. 9. Adja meg a szoftveres hozzáférési pont jelszavát, majd kattintson az [Illesztés] gombra. Ha létrejött a kapcsolat, használhatja a nyomtatót Wi-Fi hálózaton keresztül. 6. Függelék Hibaelhárítás Hol találom a RICOH Printer használati utasításait? A RICOH Printer felhasználói kézikönyve a mellékelt CD-ROM lemezen vagy a RICOH hivatalos honlapján található meg: A Wi-Fi beállítások RICOH Printer segítségével történő konfigurálásáért, lásd: 3 Csatlakoztatás számítógéphez Wi-Fi útválasztón keresztül vagy 7 A számítógép közvetlen csatlakoztatása. Az intelligens eszköz képernyőjén: Kattintson a képernyőn látható [OK] gombra, hogy újra megpróbálja a Wi-Fi hálózaton keresztül történő csatlakozást, vagy a [Mégse] gombra a Wi-Fi beállítások RICOH Printer segítségével történő végrehajtásáért. A nyomtatóhoz csatlakozás Wi-Fi hálózaton keresztül nem sikerült. Egy hibaüzenet jelenik meg a RICOH Printer képernyőn, ha a nyomtatóval nem sikerült Wi-Fi kapcsolatot kialakítani. A számítógép képernyőjén: Kattintson a [Wi-Fi kapcsolat hibaelhárítása] elemre a képernyőn, és kövesse a megjelenő utasításokat, hogy elhárítsa a csatlakozási problémát. A Wi-Fi beállítások RICOH Printer segítségével történő konfigurálásáért, lásd: 8 Csatlakoztatás intelligens eszközhöz Wi-Fi útválasztón keresztül vagy 10 Az intelligens eszköz közvetlen csatlakoztatása. 11

14 Rendszerkövetelmények Támogatott operációs rendszerek: RICOH Printer Windows verzió: Windows Vista Home SP1 vagy újabb (32bit/64bit) Windows Vista Business SP1 vagy újabb (32bit/64bit) Windows Vista Enterprise SP1 vagy újabb (32bit/64bit) Windows Vista Ultimate SP1 vagy újabb (32bit/64bit) Windows 7 Home Premium SP1 vagy újabb (32bit/64bit) Windows 7 Professional SP1 vagy újabb (32bit/64bit) Windows 7 Enterprise SP1 vagy újabb (32bit/64bit) Windows 7 Ultimate SP1 vagy újabb (32bit/64bit) Windows 8 (32bit/64bit) Windows 8 Pro (32bit/64bit) Windows 8 Enterprise (32bit/64bit) Windows 8.1 (32bit/64bit) Windows 8.1 Pro (32bit/64bit) Windows 8.1 Enterprise (32bit/64bit) Windows 10 Home (32bit/64bit) Windows 10 Pro (32bit/64bit) Windows 10 Enterprise (32bit/64bit) Windows 10 Education (32bit/64bit) Windows Server 2003 (32bit/64bit) Windows Server 2003 R2 (32bit/64bit) Windows Server 2008 (32bit/64bit) Windows Server 2008 R2 (32bit/64bit) Windows Server 2012 (32bit/64bit) Windows Server 2012 R2 (32bit/64bit) RICOH Printer Mac verzió: Mac OS X (10.8/10.9/10.10/10.11) RICOH Printer Android verzió: Android OS 4.0 és 6.0 között RICOH Printer ios verzió: ios to 9.x RICOH Printer Linux verzió: Ubuntu 10.4 (x86/x64) Ubuntu (x86/x64) Red Hat Enterprise Linux 5 (x86/x64) Red Hat Enterprise Linux 6 (x86/x64) OpenSUSE 13.0 (x86/x64) SUSE Enterprise 11 (x86/x64) Belső memória: 128 MB vagy több (számítógép) 256 MB vagy több (intelligens eszköz) Szabad hely a memóriában: 200 MB vagy több (számítógép) 400 MB vagy több (intelligens eszköz) Védjegyek Az Android a Google Inc. védjegye. Az IOS a Cisco védjegye vagy bejegyzett védjegye az Egyesült Államokban és más országokban és licenc alatt használható. A Linux a Linus Torvalds bejegyzett védjegye az Egyesült Államokban és más országokban. A Mac OS az Apple Inc. védjegye és bejegyzett védjegye az Egyesült Államokban és más országokban. A Microsoft, Windows, Windows Server és a Windows Vista a Microsoft Corporation bejegyzett védjegyei vagy védjegyei az Egyesült Államokban és/vagy más országokban is. A Red Hat és a Red Hat Enterprise Linux a Red Hat, Inc. bejegyzett védjegyei az Egyesült Államokban és más országokban. A SUSE a SUSE Linux AG bejegyzett védjegye. A SUSE és az opensuse a Novell, Inc. bejegyzett védjegyei. Az Ubuntu és a Canonical a Canonical Ltd. bejegyzett védjegyei. A kézikönyvben használt további terméknevek csak azonosítási célt szolgálnak, és az adott vállalatok védjegyei lehetnek. A védjegyek felett semmiféle vagy teljes jogokkal nem rendelkezünk. Minden Microsoft termék képernyőképet a Microsoft Corporation engedélyével nyomtattunk. HU HU M

15 2016

16 M
