1 Tájékoztató a Budapesti Gazdasági Főiskolán üzemelő vezeték nélküli (WiFi) hálózat használatához (ver 1.3) A fejlesztés a KIOSZK - Komplex információs on-line szolgáltatások kialakítása - egységes rendszer a Budapesti Gazdasági Főiskolán című, KMOP-4.2.1/B azonosítószámú európai uniós projekt keretében valósult meg, melyet az Európai Unió és a Magyar Állam támogatott.

2 Tartalomjegyzék Bevezető Manuális beállítás leírása: Windows XP operációs rendszer esetén: Windows VISTA operációs rendszer esetén: WINDOWS 7 operációs rendszer esetén: WINDOWS 8 operációs rendszer esetén: Linux (Ubuntu 9.04) operációs rendszer esetén: Windows Phone 8 (WP8) operációs rendszer esetén iphone / ipad IOS operációs rendszer esetén Android operációs rendszer esetén Segédprogram használata Böngésző beállítása Biztonság Gyakran ismételt kérdések (FAQ)

3 Bevezető Tisztelt Hallgatók, Felhasználók! Tájékoztatjuk Önöket, hogy a Budapesti Gazdasági Főiskola mindhárom karán, elindult a WiFi szolgáltatás. Közösségi terekben, nagyelőadókban, könyvtárakban érhető el a szolgáltatás. A szolgáltatás célja, hogy hallgatóink, oktatóink, külső meghívottak mobil eszközeikkel (notebook, netbook, PDA, mobiltelefon) elérjék a világhálót és az azon nyújtott szolgáltatásokat (böngészés, levelezés, stb). A szolgáltatás igénybevételéhez szükséges egy a WIFI b/g/n szabványnak megfelelő, vezeték nélküli hálózati kártyával rendelkező, megfelelően beállított mobil eszköz, és a csatlakozáshoz szükséges adatok (felhasználónév, jelszó). A szolgáltatások a BGF_Edu és BGF_Guest hálózati név (SSID) alatt érhetőek el. A BGF_Edu a hallgatóknak szóló nagyobb kapacitású hálózat, igénybevételéhez hallgatói jogviszony szükséges, míg a BGF_Guest hálózat a konferencia résztvevőknek, vendégeknek fenntartott hálózat, igénybevételéhez egyedi csatlakozási adatok szükségesek. BGF_Edu hálózathoz történő csatlakozáshoz az első alkalommal szükséges beállítások a következő módon végezhetőek el: manuálisan a későbbiekben található leírás alapján program segítségével, ami a leírásban szereplő beállításokat végzi el automatikusan (jelenleg Windows XP és Vista operációs rendszereken támogatott) BGF_Edu hálózat használatához szükséges kézi beállítások: a beállítás elvégzésének feltétele, hogy a Windows kezelje a vezeték nélküli hálózatot, egyéb gyártó által használt meghajtó program esetén a beállítások elvégzéséhez szükséges bővebb tájékoztatást a program leírásból, gyártójától szerezhet be. Azonban ez utóbbi esetben is kérem, tanulmányozza át az alábbi beállításokat, mert az egyéb gyártói meghajtó programok esetén is ugyanezeket a paramétereket kell megadnia.

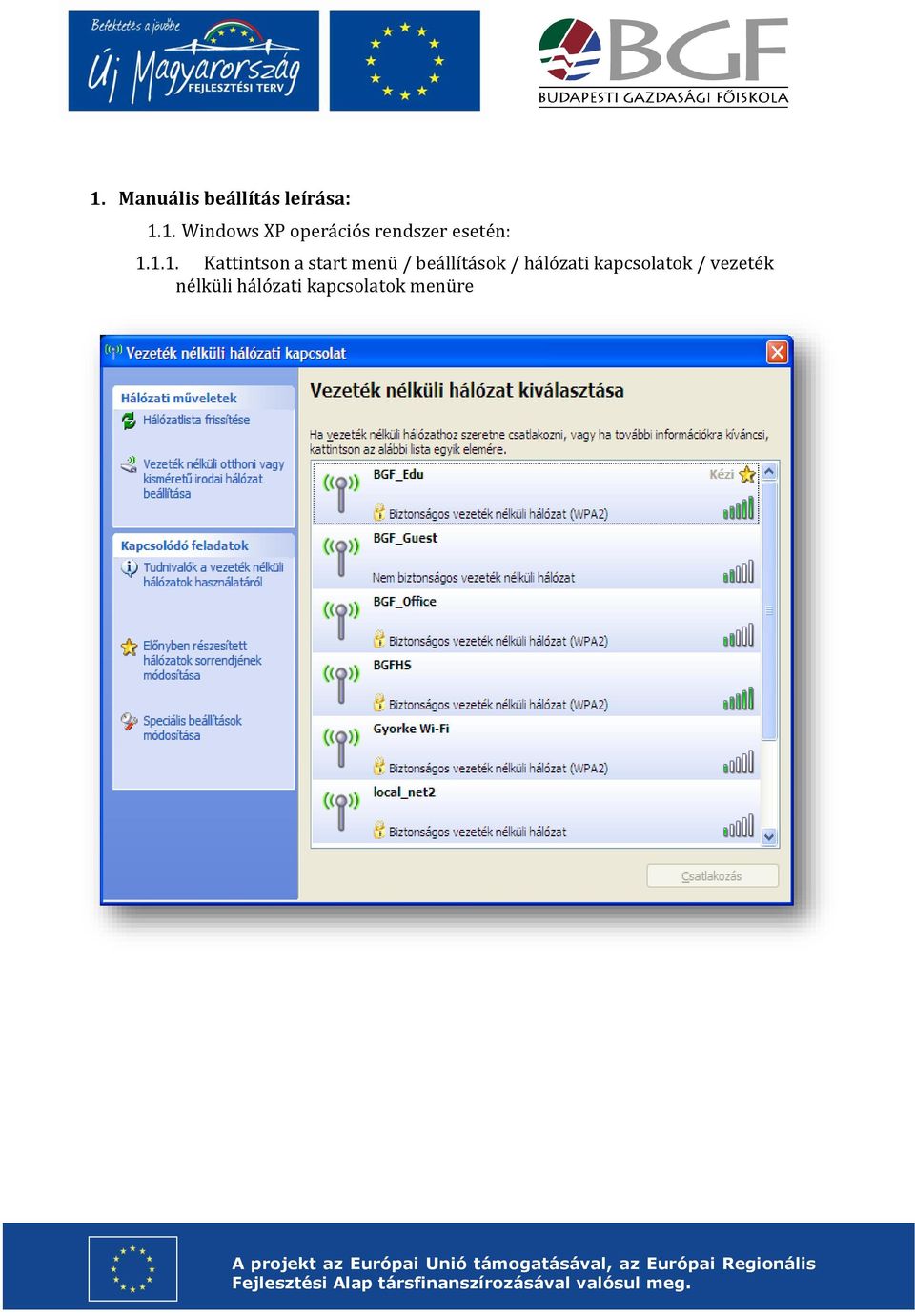

4 1. Manuális beállítás leírása: 1.1. Windows XP operációs rendszer esetén: Kattintson a start menü / beállítások / hálózati kapcsolatok / vezeték nélküli hálózati kapcsolatok menüre

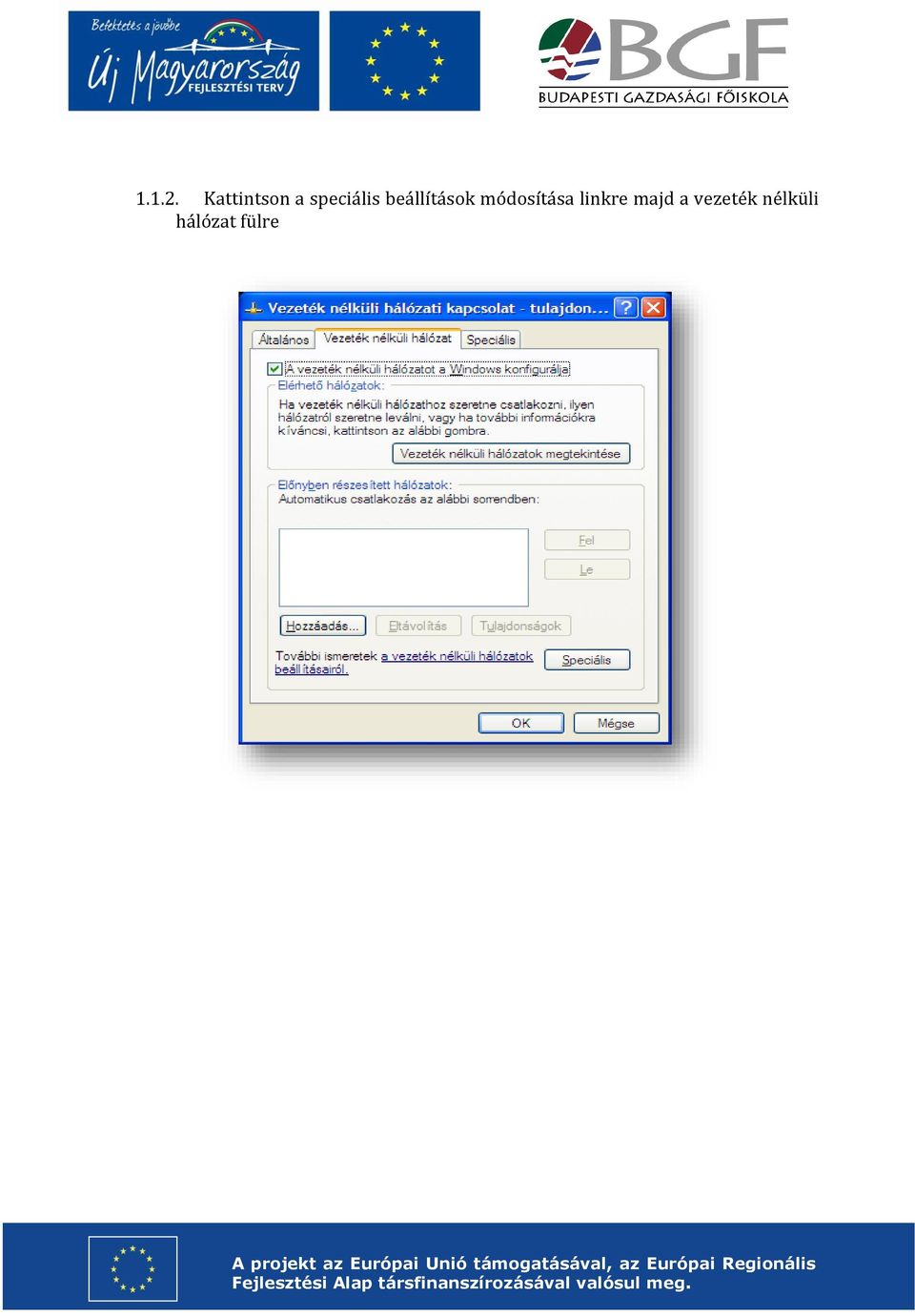

5 Kattintson a speciális beállítások módosítása linkre majd a vezeték nélküli hálózat fülre

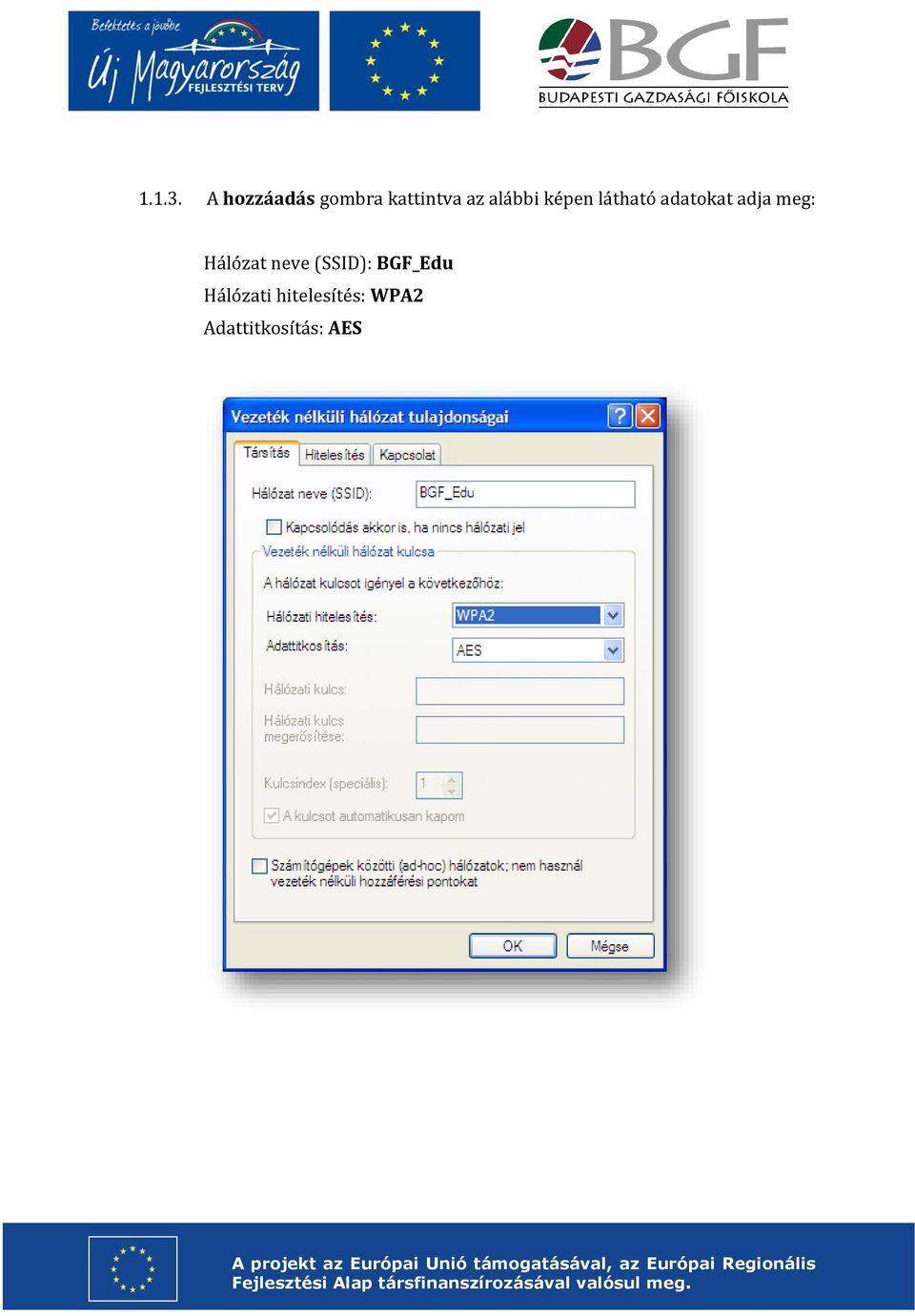

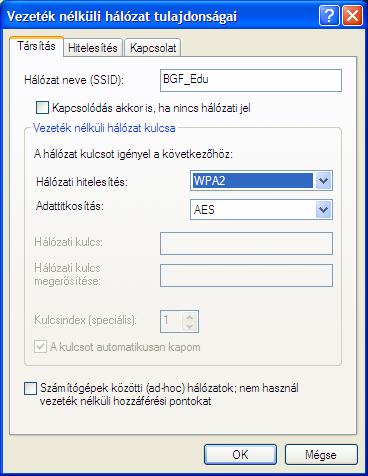

6 A hozzáadás gombra kattintva az alábbi képen látható adatokat adja meg: Hálózat neve (SSID): BGF_Edu Hálózati hitelesítés: WPA2 Adattitkosítás: AES

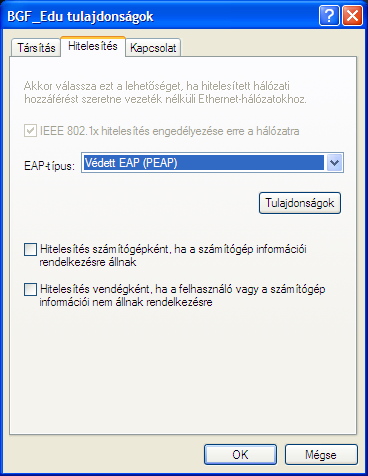

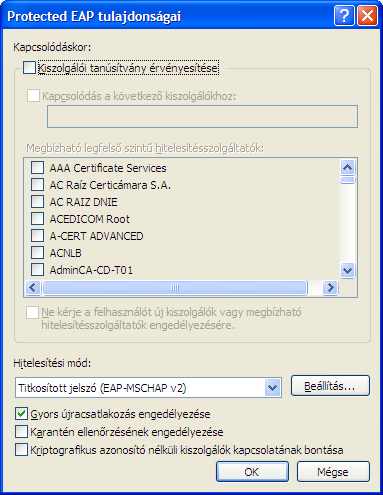

7 A hitelesítés fülre kattintva az EAP-típust állítsa Védett EAP (PEAP)-ra Majd a tulajdonságok gombra kattintva vegye ki a pipát a kiszolgálói

8 tanúsítvány érvényesítése jelölőnégyzetből, és a hitelesítési módnál válassza a Titkosított jelszó (EAP-MSCHAP v2) lehetőséget Kattintson a beállítások gombra és a jelölőnégyzetből vegye ki a pipát.

9 Zárja be a párbeszédpanelt az OK gombbal, majd OK gombbal zárja be a következő ablakot is A kapcsolat fülre kattintva ellenőrizze le és szükség esetén tegyen pipát a jelölőnégyzetbe. Zárja be az ablakot OK gombbal, majd zárja be a vezeték nélküli hálózat ablakot is az OK gombbal.

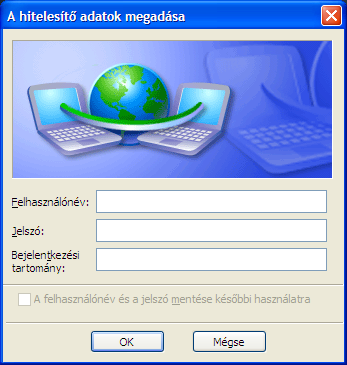

10 Kattintson a tálcán megjelenő figyelmeztetésre (buborék), és az alábbi párbeszédablakba írja be a szükséges adatokat: Felhasználónév: neptun kód Jelszó: Informatikai, géptermi (hálózati bejelentkezéshez használt) jelszó Bejelentkezési tartomány: üres

11 Sikeres azonosítás után az alábbi figyelmeztetés jelenik meg.

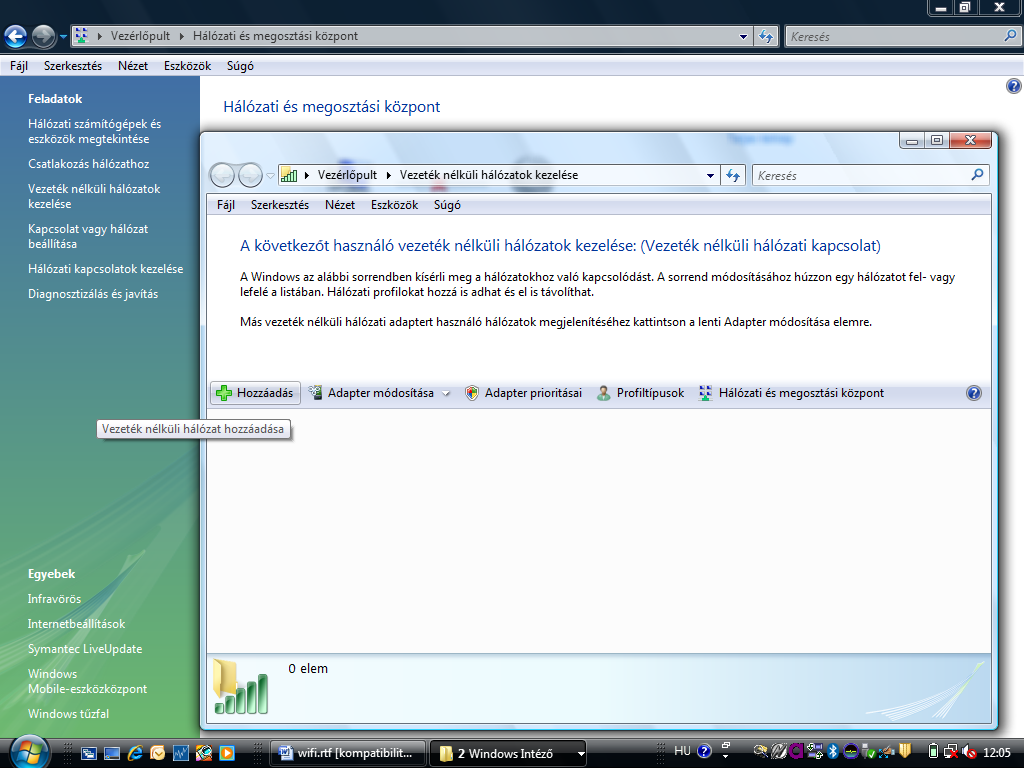

12 1.2. Windows VISTA operációs rendszer esetén: Kattintson a start menü / vezérlőpult (klasszikus nézet) / hálózati és megosztási központ / vezeték nélküli hálózatok kezelése menüre

13 Kattintson a hozzáadás gombra, majd válassza a hálózati profil kézi létrehozása opciót.

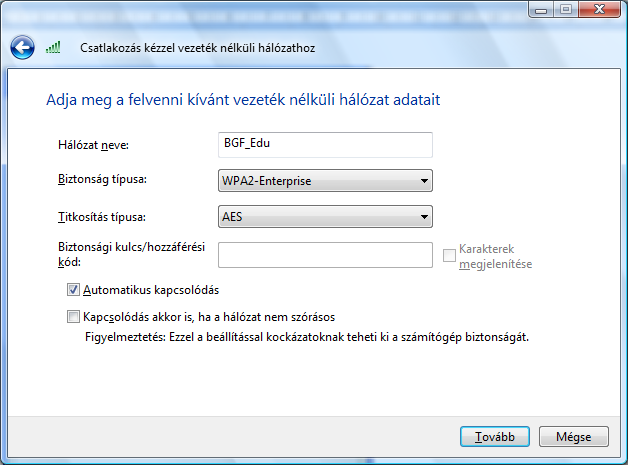

14 A megjelenő ablakban adja meg a következő adatokat: Hálózat neve (SSID): BGF_Edu Biztonság típusa: WPA2-Enterprise Titkosítás típusa: AES

15 A tovább gombra történő kattintás után válassza a kapcsolat beállításainak módosítása lehetőséget.

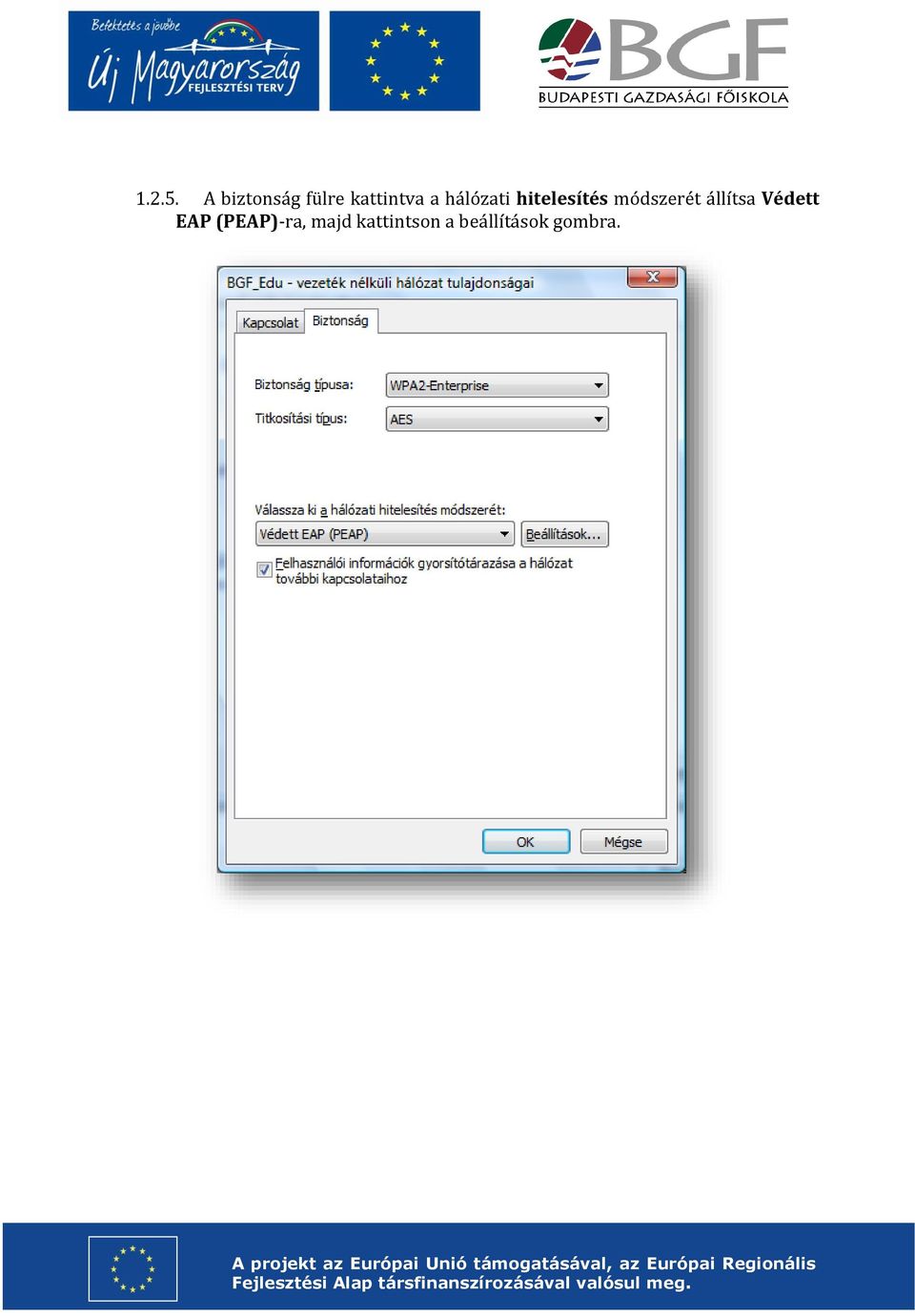

16 A biztonság fülre kattintva a hálózati hitelesítés módszerét állítsa Védett EAP (PEAP)-ra, majd kattintson a beállítások gombra.

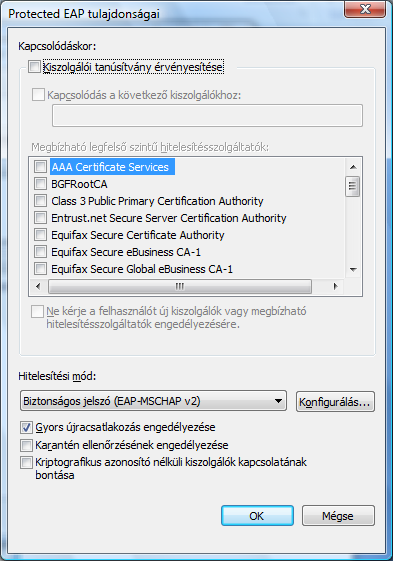

17 Vegye ki a pipát a kiszolgálói tanúsítvány érvényesítése jelölőnégyzetből, és a hitelesítési módnál válassza a Biztonságos jelszó (EAP-MSCHAP v2) lehetőséget.

18 Kattintson a konfigurálás gombra és a jelölőnégyzetből vegye ki a pipát OK gombbal zárja be a párbeszéd paneleket majd kattintson a bezár gombra.

19 Kattintson a tálcán megjelenő figyelmeztetésre (buborék), és az alábbi párbeszédablakba írja be a szükséges adatokat: Felhasználónév: neptun kód Jelszó: Informatikai, géptermi (hálózati bejelentkezéshez használt) jelszó Bejelentkezési tartomány: üres 1.3. WINDOWS 7 operációs rendszer esetén:

20 Kattintson a start menü / vezérlőpult menüre Kattintson a Hálózati állapot és hálózati feladatok megjelenítése menüre

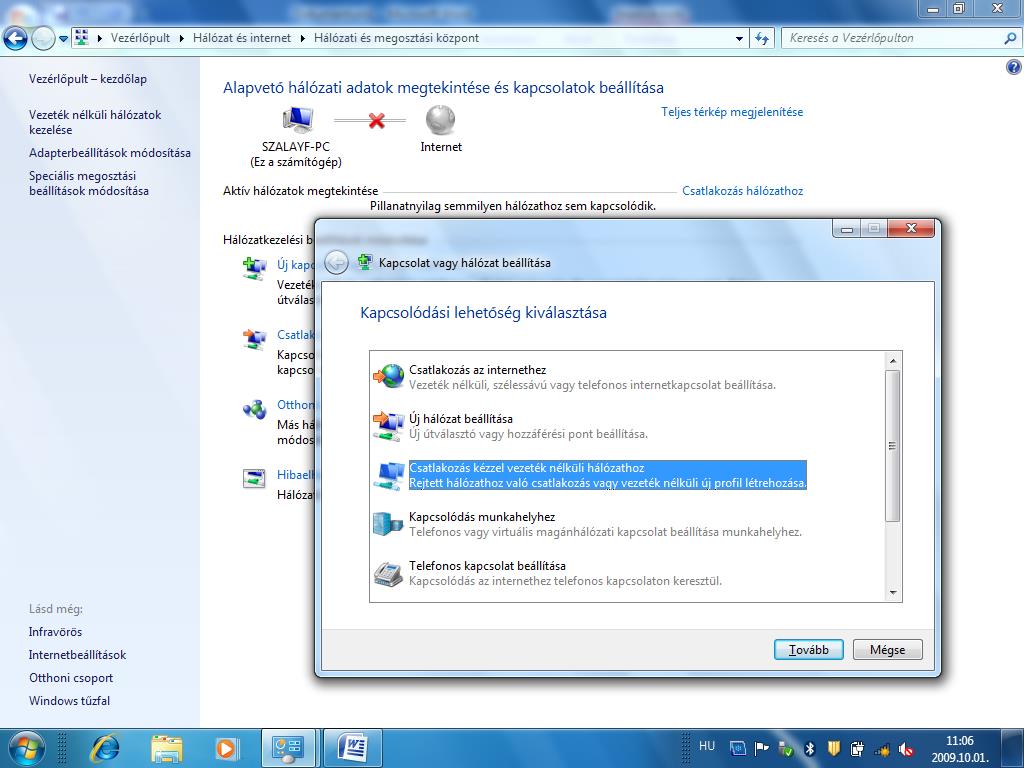

21 Kattintson az Új kapcsolat vagy hálózat beállítása menüre majd válassza a csatlakozás kézzel vezeték nélküli hálózathoz menüt majd tovább.

22 A megjelenő ablakban adja meg a következő adatokat: Hálózat neve (SSID): BGF_Edu Biztonság típusa: WPA2-Enterprise Titkosítás típusa: AES

23 A tovább gombra történő kattintás után válassza a kapcsolat beállításainak módosítása lehetőséget.

24 A biztonság fülre kattintva a hálózati hitelesítés módszerét állítsa Védett EAP (PEAP)-ra, majd kattintson a beállítások gombra.

25 Vegye ki a pipát a kiszolgálói tanúsítvány érvényesítése jelölőnégyzetből, és a hitelesítési módnál válassza a Biztonságos jelszó (EAP-MSCHAP v2) lehetőséget Kattintson a konfigurálás gombra és a jelölőnégyzetből vegye ki a pipát.

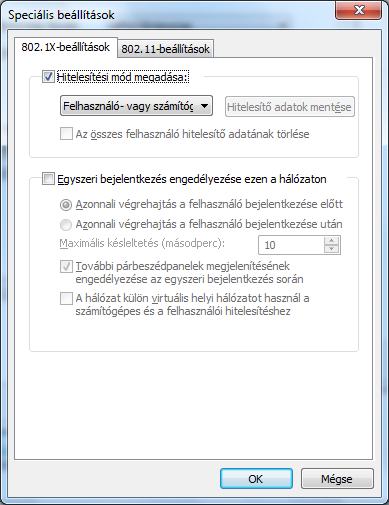

26 x OK gombbal zárja be a párbeszéd paneleket majd kattintson a Speciális beállítások gombra Pipálja be a Hitelesítési mód megadása jelölőnégyzetet és válassza a Felhasználó- vagy számítógép-hitelesítéssel lehetőséget OK gombbal zárja be a párbeszéd paneleket majd kattintson a Bezár gombra.

27 Kattintson a tálcán megjelenő figyelmeztetésre (buborék), és az alábbi párbeszédablakba írja be a szükséges adatokat: Felhasználónév: neptun kód Jelszó: Informatikai, géptermi (hálózati bejelentkezéshez használt) jelszó Bejelentkezési tartomány: üres

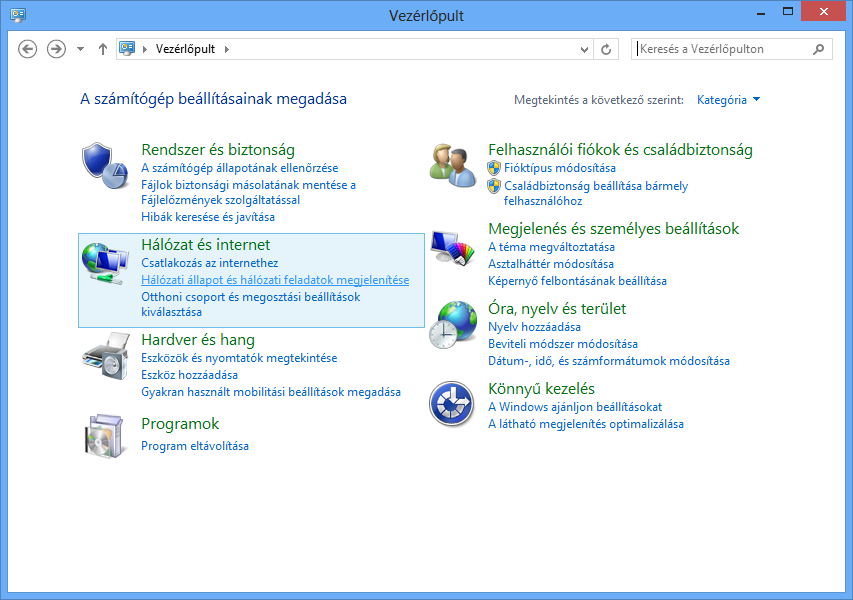

28 1.4. WINDOWS 8 operációs rendszer esetén A vezérlőpult behívásához gépje be a kezdőképernyőn a Vezérlőpult szöveget Kattintson a Hálózati állapot és hálózati feladatok megjelenítése menüre

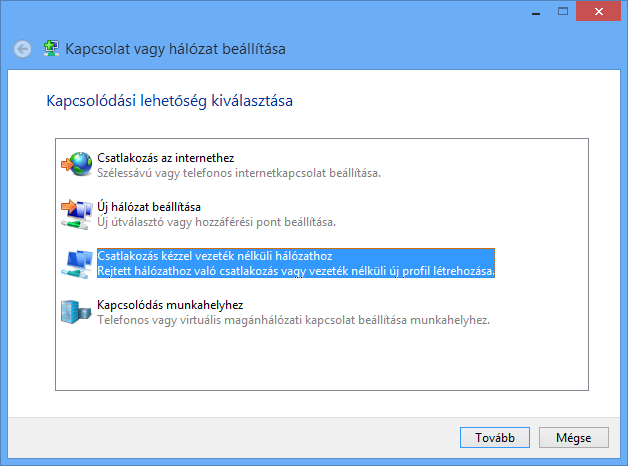

29 Kattintson az Új kapcsolat vagy hálózat beállítása menüre majd válassza a csatlakozás kézzel vezeték nélküli hálózathoz menüt majd tovább A megjelenő ablakban adja meg a következő adatokat:

30 Hálózat neve (SSID): BGF_Edu Biztonság típusa: WPA2-Enterprise Titkosítás típusa: AES

31 A tovább gombra történő kattintás után válassza a kapcsolat beállításainak módosítása lehetőséget.

32 A biztonság fülre kattintva a hálózati hitelesítés módszerét állítsa Védett EAP (PEAP)-ra, majd kattintson a beállítások gombra.

33 Vegye ki a pipát a kiszolgálói tanúsítvány érvényesítése jelölőnégyzetből, és a hitelesítési módnál válassza a Biztonságos jelszó (EAP-MSCHAP v2) lehetőséget.

34 Kattintson a konfigurálás gombra és a jelölőnégyzetből vegye ki a pipát x OK gombbal zárja be a párbeszéd paneleket majd kattintson a Speciális beállítások gombra.

35 Pipálja be a Hitelesítési mód megadása jelölőnégyzetet és válassza a Felhasználó- vagy számítógép-hitelesítéssel lehetőséget OK gombbal zárja be a párbeszéd paneleket majd kattintson a Bezár gombra.

36 Kattintson a tálcán megjelenő vezeték nélküli hálózatok ikonra Válassza ki a BGF-Edu hálózatot :

37 Az alábbi párbeszédablakba írja be a szükséges adatokat:: Felhasználónév: neptun kód Jelszó: Informatikai, géptermi (hálózati bejelentkezéshez használt jelszó) Tartomány üresen marad

38 1.5. Linux (Ubuntu 9.04) operációs rendszer esetén: A leírásban a vezeték nélküli hálózat konfigurálását a NetworkManager programon keresztűl végezzük. Ez a program a legtöbb Linux disztribúcióban az alap programkészlet része. A képernyőképek Ubuntu ről készültek, de pl. Fedora 11, Gnome esetén csak a háttér színe, meg a disztibutor emblémája nézne ki másképp. A NetworkManager verziószáma 0.7.1, ennél alacsonyabb verziók esetén előfordulhat, hogy néhány szükséges opció hiányzik, ekkor a vezeték nélküli kapcsolatot nem fogjuk tudni használni. Az elérhető hálózatok listáját a NetworkManager ikonjára kattintva kapjuk meg. Ez Gnome esetén a felső sávon, a közepétől jobbra található oldalán található. Az ikon képe a hálózati kapcsolatok állapotától függ. A hálózati kapcsolat létrehozásához itt az Új vezeték nélküli hálózat létrehozása... menüpontra kattintva lehetséges. Másik lehetőség, hogy a NetworkManager ikonra jobb egérgombbal kattintunk:

39 és itt a Kapcsolatok szerkesztése.. menüpontot választjuk. (Ügyeljünk rá, hogy a hálózati kapcsolatok, és a vezeték nélküli hálózat engedélyezve legyen).

40 Ha Kapcsolatok szerkesztése... menüpontot kiválasztottuk:

41 A Vezeték nélküli fül kiválasztása után a Hozzáadás gombra kell kattintanunk, amire megjelenik a létrehozandó kapcsolat beállító ablaka: A Kapcsolat nevét állítsuk be tetszés szerint. Az ESSID pedig BGF_Edu -ra. A többi paraméter maradjon alapértelmezésben, ahogyan az, az ábrán is látható. Ha a gépünkön más felhasználó névvel is akarjuk használni a kapcsolatot, akkor állítsuk be a Elérhető minden felhasználónak opciót is.

42 A következő fülön a biztonsági beállításokat adhatjuk meg: Állítsunk be mindent a fenti ábrának magfelelően, értelem szerűen a neptunkod szöveg helyére a saját neptun kódunkat kell írni, a jelszó mezőbe pedig a BGF számítógép hálózatában használt jelszavunkat.

43 A harmadik IPv4 beállításai fülön csak ellenőrizzük le, hogy DHCP mód van-e beállítva: A DHCP kliensazonosító mezőt nem szükséges kitölteni. Ezután az Alkalmaz gombra kattintva tulajdonképpen kész is vagyunk. Ha beállítottuk az Automatikus csatlakozás opciót, akkor a számítógépünk mindjárt meg is kísérli a csatlakozást.

44 Csatlakozáskor a beállításoktól függően megjelenhet egy ablak, ami arra figyelmeztet, hogy a csatlakozáshoz nem adtunk meg tanúsítványt: A kapcsolathoz nem szükséges tanúsítványt megadni, itt válasszuk a Mellőzés -t.

45 Ha mindent jól csináltunk, és a térerő is velünk van, akkor a számítógépünk kapcsolódni fog a hálózatra, és ezt a NetworkManager ikon alakjával vissza is jelzi nekünk: Az ikon helyét egy nyíl jelzi. Az ikon animációval jelzi, ha a kapcsolódás még folyamatban van.

46 1.6. Windows Phone 8 (WP8) operációs rendszer esetén Kapcsolja be a WI-FI-t a készülékén, majd várja meg míg megjelenik a BGF_EDU az elérhető hálózatok listájában. Az alábbi képen látható módon töltse ki a felhasználó/jelszó mezőket! Felhasználónév: neptun kód Jelszó: Informatikai, géptermi (hálózati bejelentkezéshez használt jelszó)

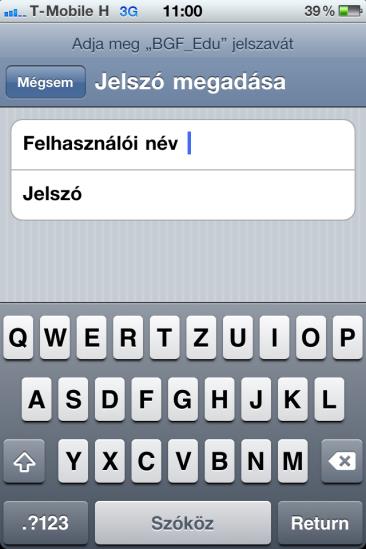

47 1.7. iphone / ipad IOS operációs rendszer esetén Kapcsolja be a WI-FI-t a készülékén, majd várja meg míg megjelenik a BGF_EDU az elérhető hálózatok listájában Válassza ki a BGF_Edu hálozatot, majd a felhasználói névhez írja be a neptun kódját / ETR azonosítóját. A jelszóhoz az informatikai, géptermi (hálózati bejelentkezéshez használt) jelszót.

48 A helyes felhasználónév/jelszó páros megadása után a következő képernyőn fogadja el a tanúsítványt! Siker csatlakozás esetén az alábbi képernyő fogadja.

49 Jelszóváltoztatást követően törölje a jelenlegi beállításokat a lenti képen látható módon majd végezze el a beállításokat az 1.5-ös ponttól újra.

50 1.8. Android operációs rendszer esetén Válassza a Beállítások -> Vezeték nélküli hálózatok menüpontot Az elérhető hálózatok közül válassza ki a BGF-Edu-t. kérje a Hálózati beállítások módosítása -t

51 Állítsa be a következő módon a kapcsolatot: Mentés után kérjen csatalkozást. A jellemzőket az alábbiak szerint kell megadni: Azonosító/névtelen azonosító: neptun kód Jelszó: Informatikai, géptermi (hálózati bejelentkezéshrz használt jelszó) Tartomány üresen marad

52 1. Segédprogram használata A beállítások elvégzéséhez: a beállítás elvégzésének feltétele, hogy a Windows kezelje a vezeték nélküli hálózatot, egyéb gyártó által használt meghajtó program esetén a program nem tudja elvégezni a konfigurációt. További feltétele a program használatának: Operációs rendszer: Windows XP SP2 + néhány fontos javítás (patch) megléte Windows XP SP3 + telepített wifi javítás (patch KB958071) Windows Vista Ezeket a program ellenőrzi, hiányuk esetén hibaüzenetet ad és a beállítás nem végzi el. Figyelem a program semmit nem telepít a gépre, csak a fent részletezett beállítások végzi el automatikusan. A program letölthető a honlapról a dokumentumok link alól. Töltse le a programot, majd indítsa el. A nyelv kiválasztása után olvassa el a tájékoztatót és kattintson a következő gombra. A kicsomagolás helyének elfogadása vagy módosítása után kattintson a következő gombra. A kicsomagolást követően az igen rádiógombot választva a következő gombra kattintva megtörténik a beállítások elvégzése, ennek végén egy üzenet jelenik meg Sikeres konfigurálást követően: WINDOWS XP operációs rendszer esetén folytassa a as ponttól az adatok megadását WINDOWS VISTA operációs rendszer esetén folytassa a es ponttól az adatok megadását.

53 2. Böngésző beállítása A böngésző hálózati beállításainál engedélyezni kell a beállítások automatikus észlelését. Internet Explorer Firefox

54 Abban az esetben, ha a fentiekben bemutatott módok egyikével sem sikerült a kapcsolatot beállítani, úgy további segítségért keresse a helyi számítástechnikai szervezet munkatársait. A szolgáltatással kapcsolatos észrevételeket, javaslatokat a wifi@bgf.hu címre várjuk. 3. Biztonság Windows XP operációs rendszeren nincs mód a felhasználói információk gyorsítótárazásának kikapcsolására. Sikeres beállítás és felhasználói adatok megadását követően az operációs rendszer a felhasználói adatokat titkosítva eltárolja a számítógépen, a későbbi automatikus csatlakozás érdekében. Szükség esetén a tárolt felhasználói adatok a következő cikkben leírtak alapján törölhető. Windows VISTA és WINDOWS 7 operációs rendszer esetén a felhasználói információk gyorsítótárazásának kikapcsolására van lehetőség. Ebben az esetben az operációs rendszer nem tárolja el a felhasználói adatokat, azokat minden csatlakozás során meg kell adni a es vagy a es pontokban leírtak szerint. A felhasználói információk gyorsítótárazásának kikapcsolásához vegye ki a pipát az alábbi kép szerint. Ha az Ön által használt mobil eszköz illetéktelenek kezébe került, kerülhetett abban az esetben haladéktalanul változtassa meg neptun / ETR és az informatikai, géptermi jelszavát.

55 4. Gyakran ismételt kérdések (FAQ).
