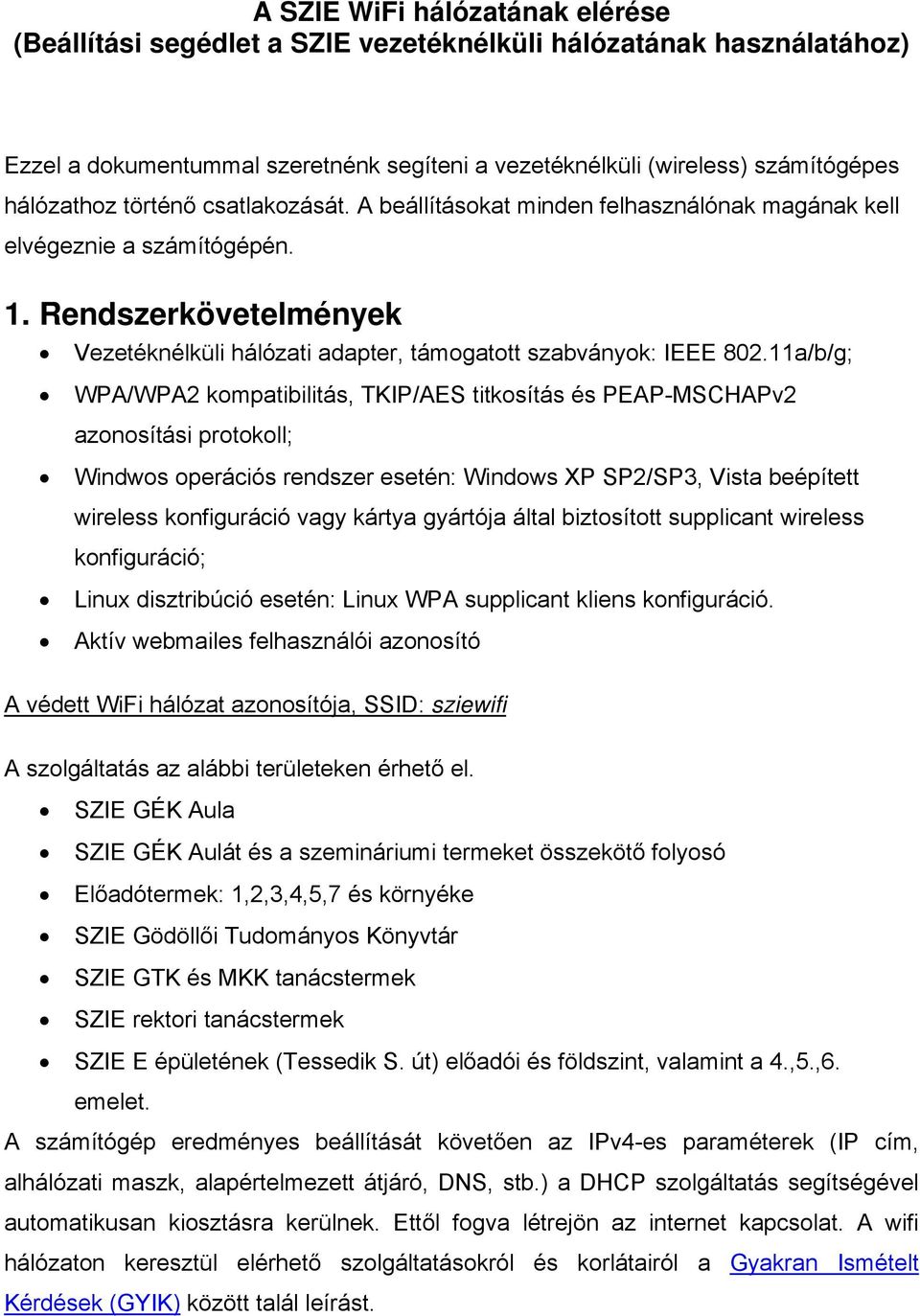

1 A SZIE WiFi hálózatának elérése (Beállítási segédlet a SZIE vezetéknélküli hálózatának használatához) Ezzel a dokumentummal szeretnénk segíteni a vezetéknélküli (wireless) számítógépes hálózathoz történő csatlakozását. A beállításokat minden felhasználónak magának kell elvégeznie a számítógépén. 1. Rendszerkövetelmények Vezetéknélküli hálózati adapter, támogatott szabványok: IEEE a/b/g; WPA/WPA2 kompatibilitás, TKIP/AES titkosítás és PEAP-MSCHAPv2 azonosítási protokoll; Windwos operációs rendszer esetén: Windows XP SP2/SP3, Vista beépített wireless konfiguráció vagy kártya gyártója által biztosított supplicant wireless konfiguráció; Linux disztribúció esetén: Linux WPA supplicant kliens konfiguráció. Aktív webmailes felhasználói azonosító A védett WiFi hálózat azonosítója, SSID: sziewifi A szolgáltatás az alábbi területeken érhető el. SZIE GÉK Aula SZIE GÉK Aulát és a szemináriumi termeket összekötő folyosó Előadótermek: 1,2,3,4,5,7 és környéke SZIE Gödöllői Tudományos Könyvtár SZIE GTK és MKK tanácstermek SZIE rektori tanácstermek SZIE E épületének (Tessedik S. út) előadói és földszint, valamint a 4.,5.,6. emelet. A számítógép eredményes beállítását követően az IPv4-es paraméterek (IP cím, alhálózati maszk, alapértelmezett átjáró, DNS, stb.) a DHCP szolgáltatás segítségével automatikusan kiosztásra kerülnek. Ettől fogva létrejön az internet kapcsolat. A wifi hálózaton keresztül elérhető szolgáltatásokról és korlátairól a Gyakran Ismételt Kérdések (GYIK) között talál leírást.

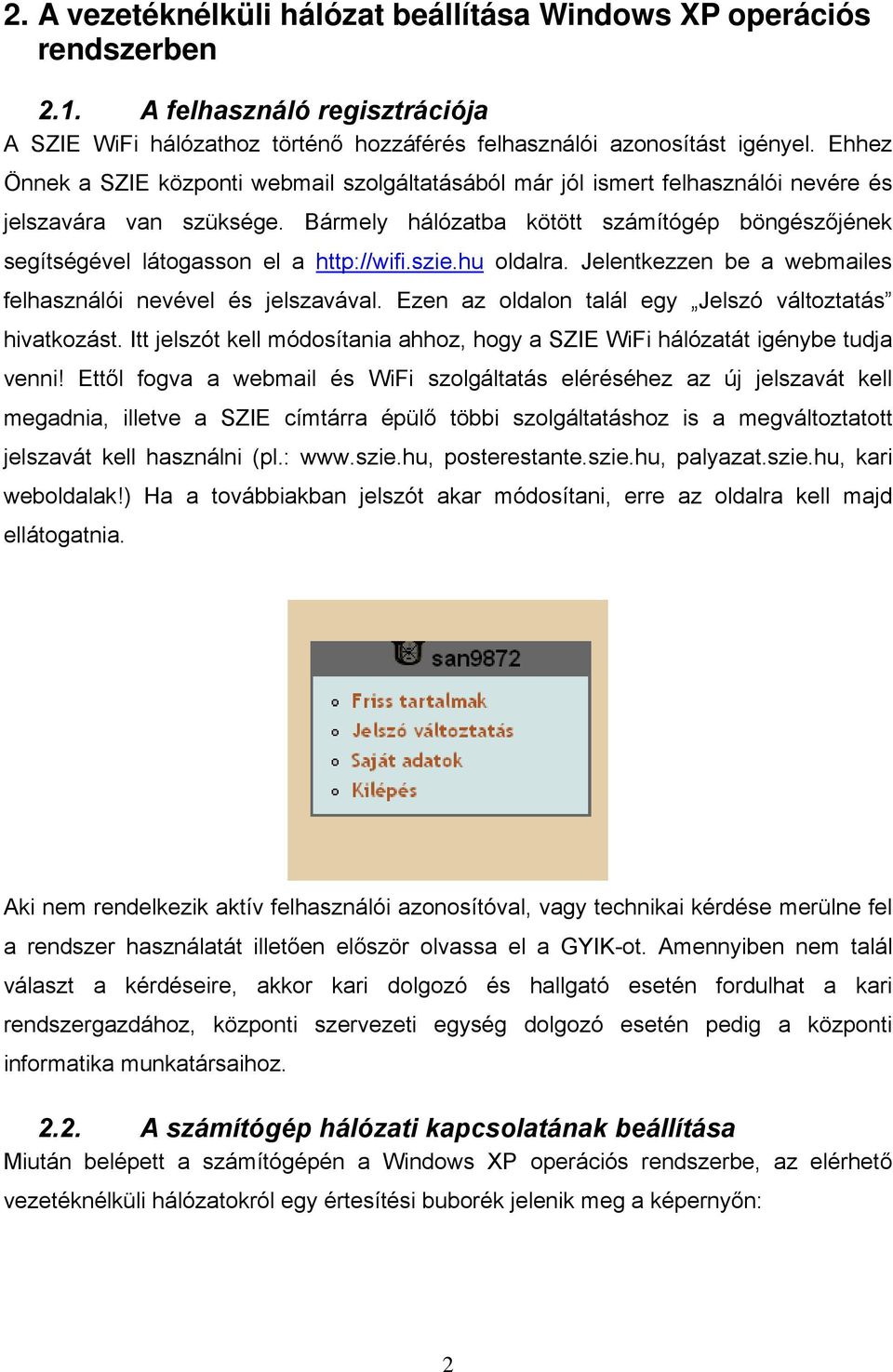

2 2. A vezetéknélküli hálózat beállítása Windows XP operációs rendszerben 2.1. A felhasználó regisztrációja A SZIE WiFi hálózathoz történő hozzáférés felhasználói azonosítást igényel. Ehhez Önnek a SZIE központi webmail szolgáltatásából már jól ismert felhasználói nevére és jelszavára van szüksége. Bármely hálózatba kötött számítógép böngészőjének segítségével látogasson el a oldalra. Jelentkezzen be a webmailes felhasználói nevével és jelszavával. Ezen az oldalon talál egy Jelszó változtatás hivatkozást. Itt jelszót kell módosítania ahhoz, hogy a SZIE WiFi hálózatát igénybe tudja venni! Ettől fogva a webmail és WiFi szolgáltatás eléréséhez az új jelszavát kell megadnia, illetve a SZIE címtárra épülő többi szolgáltatáshoz is a megváltoztatott jelszavát kell használni (pl.: posterestante.szie.hu, palyazat.szie.hu, kari weboldalak!) Ha a továbbiakban jelszót akar módosítani, erre az oldalra kell majd ellátogatnia. Aki nem rendelkezik aktív felhasználói azonosítóval, vagy technikai kérdése merülne fel a rendszer használatát illetően először olvassa el a GYIK-ot. Amennyiben nem talál választ a kérdéseire, akkor kari dolgozó és hallgató esetén fordulhat a kari rendszergazdához, központi szervezeti egység dolgozó esetén pedig a központi informatika munkatársaihoz A számítógép hálózati kapcsolatának beállítása Miután belépett a számítógépén a Windows XP operációs rendszerbe, az elérhető vezetéknélküli hálózatokról egy értesítési buborék jelenik meg a képernyőn: 2

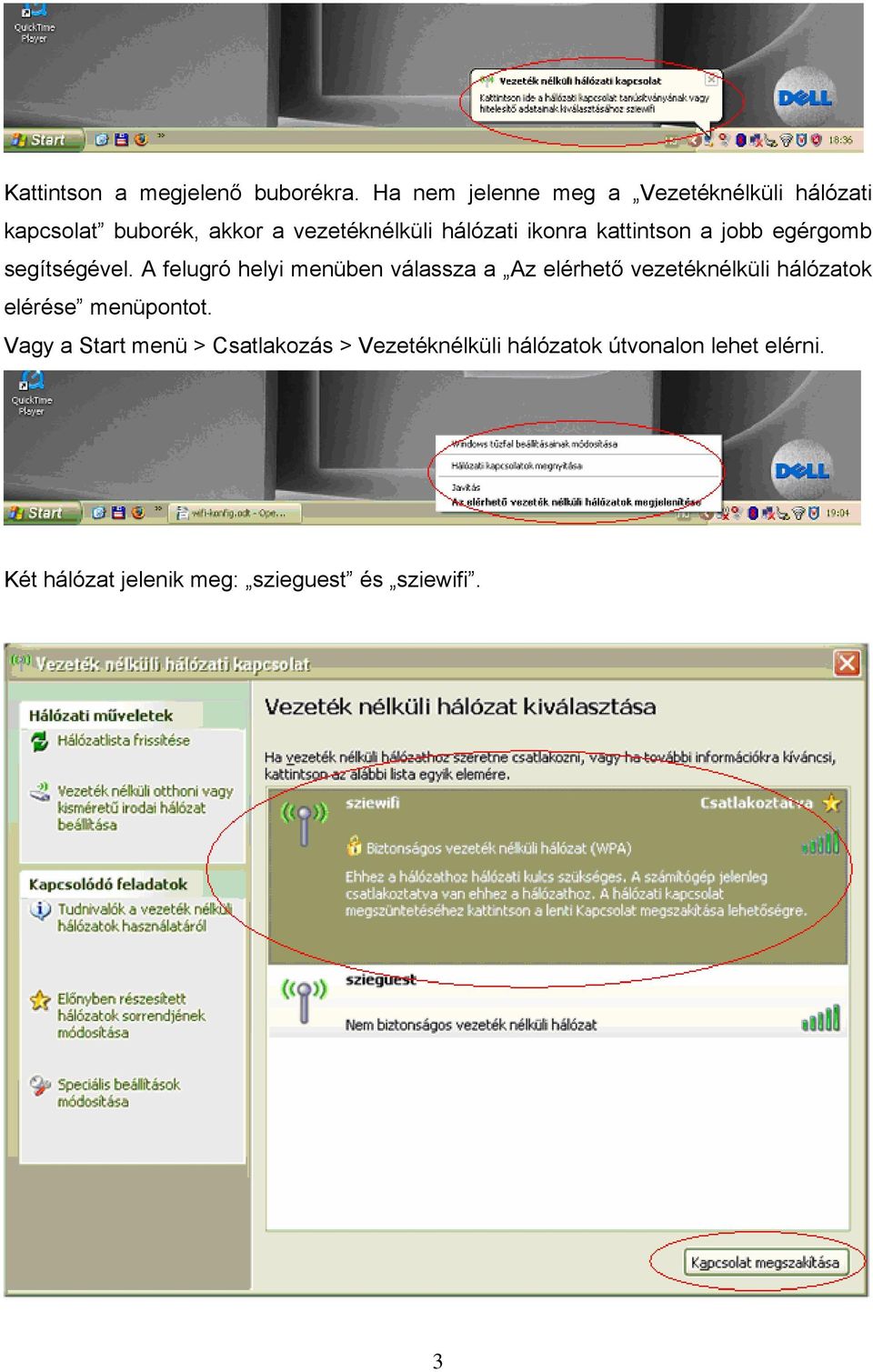

3 Kattintson a megjelenő buborékra. Ha nem jelenne meg a Vezetéknélküli hálózati kapcsolat buborék, akkor a vezetéknélküli hálózati ikonra kattintson a jobb egérgomb segítségével. A felugró helyi menüben válassza a Az elérhető vezetéknélküli hálózatok elérése menüpontot. Vagy a Start menü > Csatlakozás > Vezetéknélküli hálózatok útvonalon lehet elérni. Két hálózat jelenik meg: szieguest és sziewifi. 3

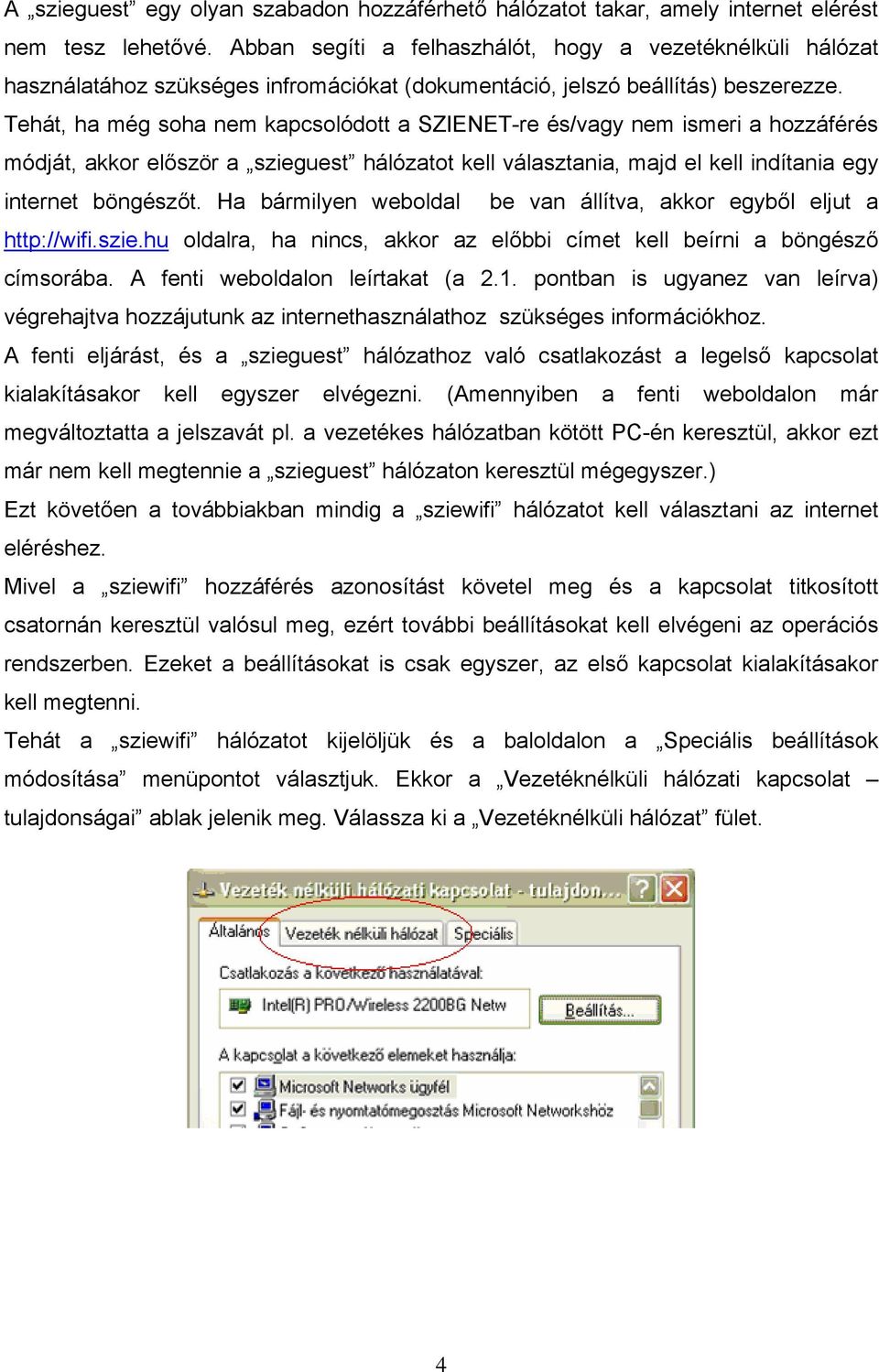

4 A szieguest egy olyan szabadon hozzáférhető hálózatot takar, amely internet elérést nem tesz lehetővé. Abban segíti a felhaszhálót, hogy a vezetéknélküli hálózat használatához szükséges infromációkat (dokumentáció, jelszó beállítás) beszerezze. Tehát, ha még soha nem kapcsolódott a SZIENET-re és/vagy nem ismeri a hozzáférés módját, akkor először a szieguest hálózatot kell választania, majd el kell indítania egy internet böngészőt. Ha bármilyen weboldal be van állítva, akkor egyből eljut a oldalra, ha nincs, akkor az előbbi címet kell beírni a böngésző címsorába. A fenti weboldalon leírtakat (a 2.1. pontban is ugyanez van leírva) végrehajtva hozzájutunk az internethasználathoz szükséges információkhoz. A fenti eljárást, és a szieguest hálózathoz való csatlakozást a legelső kapcsolat kialakításakor kell egyszer elvégezni. (Amennyiben a fenti weboldalon már megváltoztatta a jelszavát pl. a vezetékes hálózatban kötött PC-én keresztül, akkor ezt már nem kell megtennie a szieguest hálózaton keresztül mégegyszer.) Ezt követően a továbbiakban mindig a sziewifi hálózatot kell választani az internet eléréshez. Mivel a sziewifi hozzáférés azonosítást követel meg és a kapcsolat titkosított csatornán keresztül valósul meg, ezért további beállításokat kell elvégeni az operációs rendszerben. Ezeket a beállításokat is csak egyszer, az első kapcsolat kialakításakor kell megtenni. Tehát a sziewifi hálózatot kijelöljük és a baloldalon a Speciális beállítások módosítása menüpontot választjuk. Ekkor a Vezetéknélküli hálózati kapcsolat tulajdonságai ablak jelenik meg. Válassza ki a Vezetéknélküli hálózat fület. 4

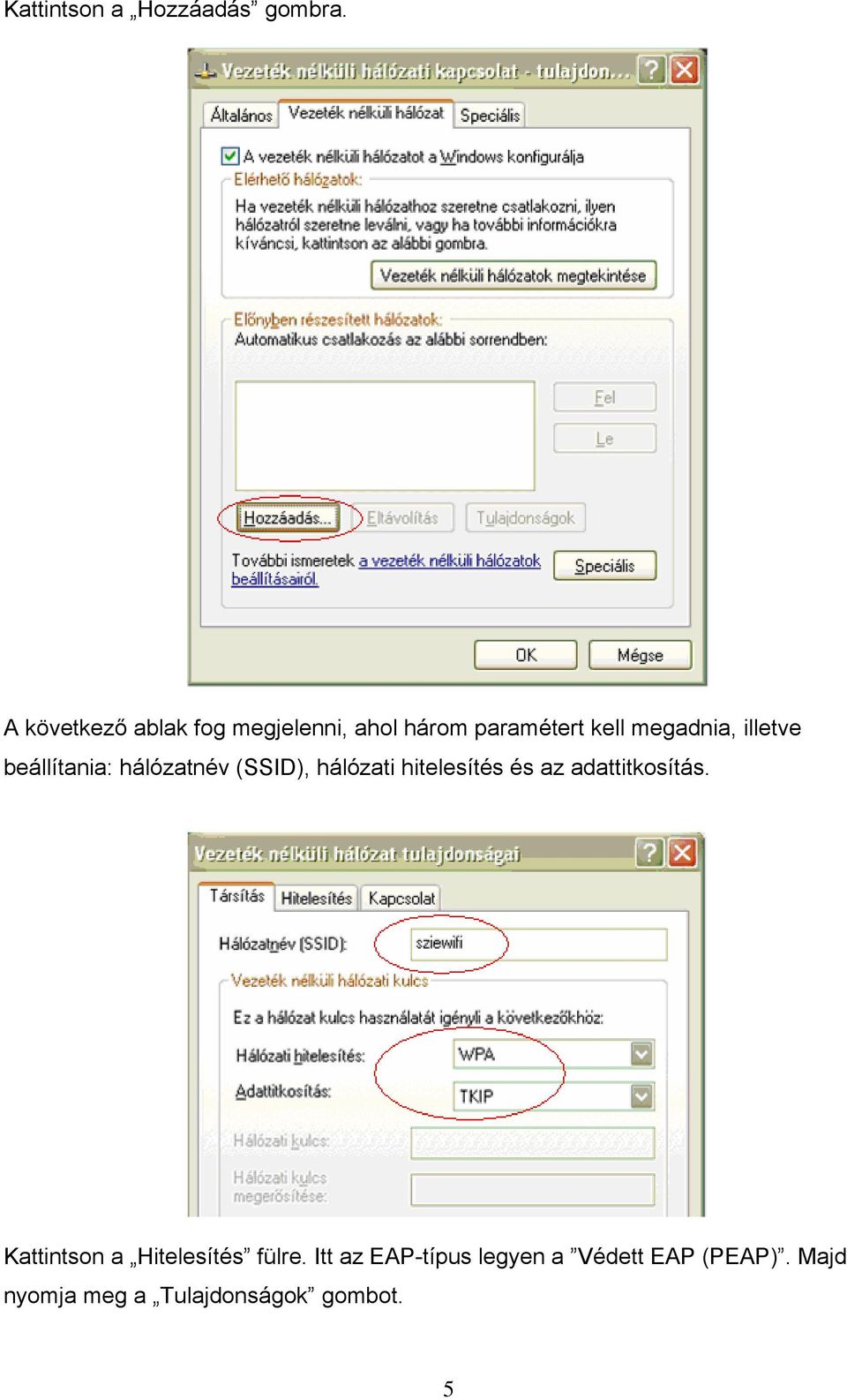

5 Kattintson a Hozzáadás gombra. A következő ablak fog megjelenni, ahol három paramétert kell megadnia, illetve beállítania: hálózatnév (SSID), hálózati hitelesítés és az adattitkosítás. Kattintson a Hitelesítés fülre. Itt az EAP-típus legyen a Védett EAP (PEAP). Majd nyomja meg a Tulajdonságok gombot. 5

6 Ekkor az alábbi ablak fog megjelenni. Ebben vegye ki a jelölő négyzetből a pipát a Kiszolgálói tanúsítvány érvényesítése elől, illetve állítsa be a Hitelesítési mód -ot Titkos jelszó (EAP-MSCHAP v2) -re. A folytatáshoz nyomja meg a Konfigurálás gombot. A felugró ablakban a jelölőnégyzetben lévő pipa eltávolításával tudja érvényesíteni, 6

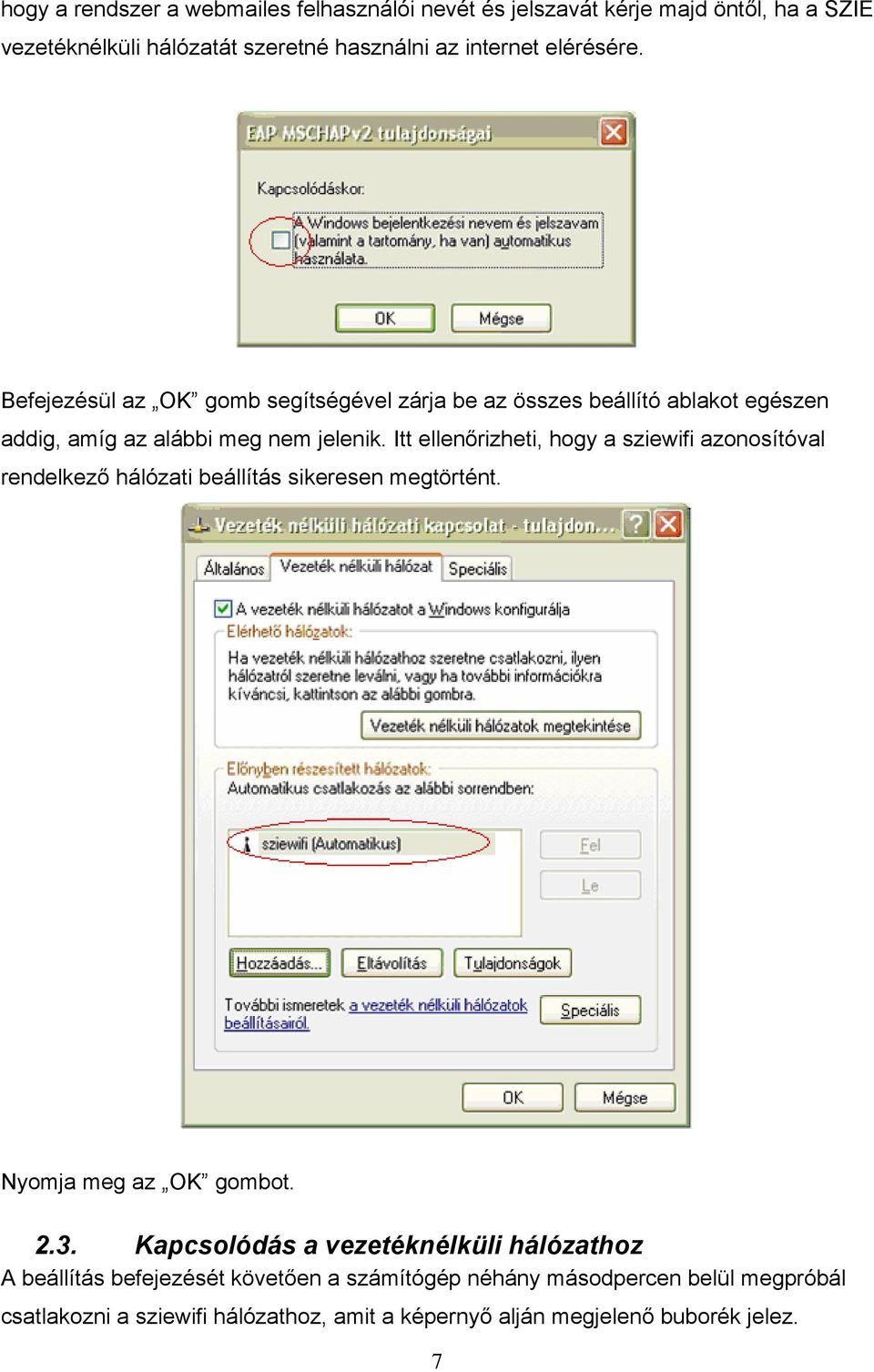

7 hogy a rendszer a webmailes felhasználói nevét és jelszavát kérje majd öntől, ha a SZIE vezetéknélküli hálózatát szeretné használni az internet elérésére. Befejezésül az OK gomb segítségével zárja be az összes beállító ablakot egészen addig, amíg az alábbi meg nem jelenik. Itt ellenőrizheti, hogy a sziewifi azonosítóval rendelkező hálózati beállítás sikeresen megtörtént. Nyomja meg az OK gombot Kapcsolódás a vezetéknélküli hálózathoz A beállítás befejezését követően a számítógép néhány másodpercen belül megpróbál csatlakozni a sziewifi hálózathoz, amit a képernyő alján megjelenő buborék jelez. 7

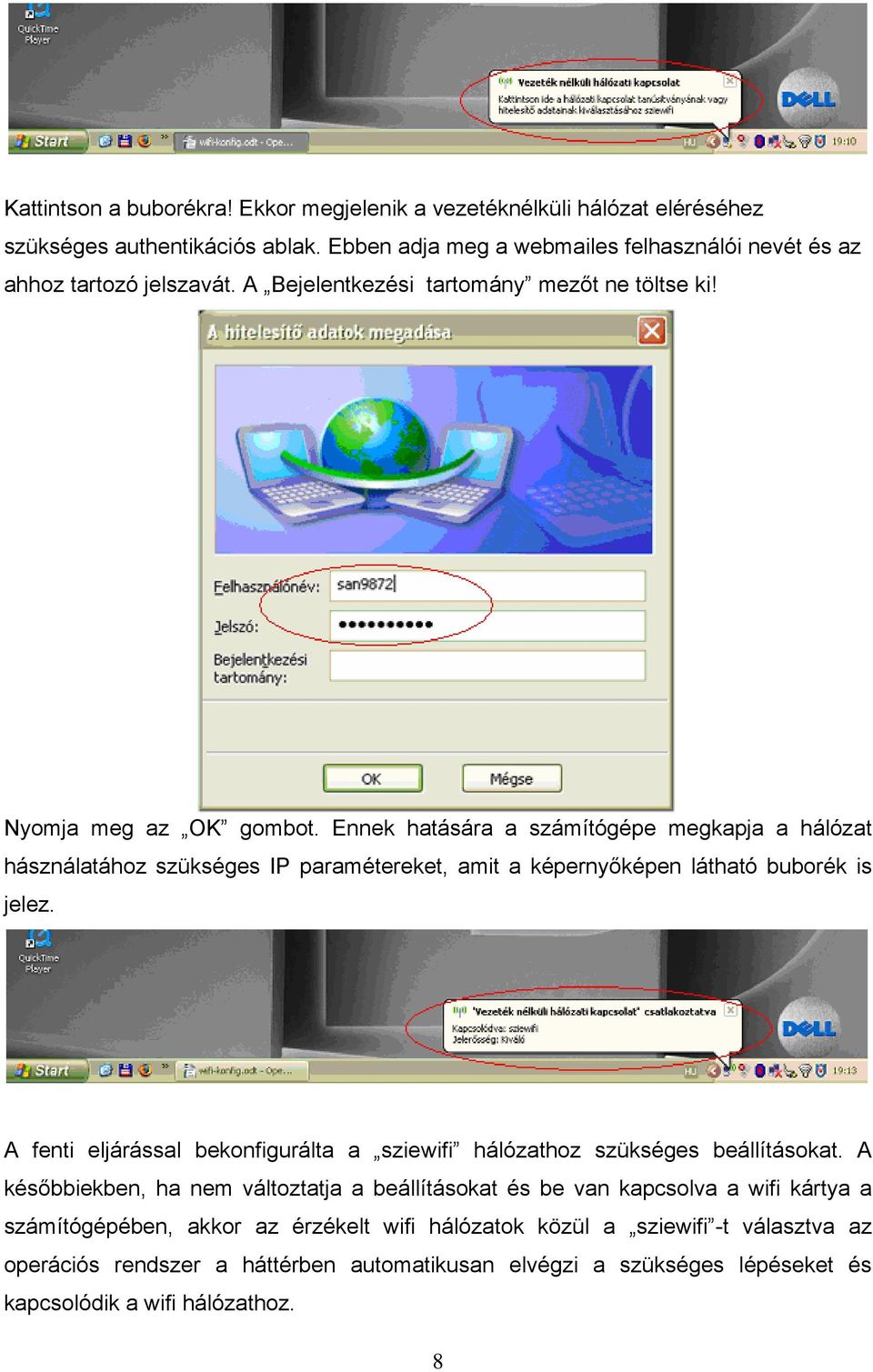

8 Kattintson a buborékra! Ekkor megjelenik a vezetéknélküli hálózat eléréséhez szükséges authentikációs ablak. Ebben adja meg a webmailes felhasználói nevét és az ahhoz tartozó jelszavát. A Bejelentkezési tartomány mezőt ne töltse ki! Nyomja meg az OK gombot. Ennek hatására a számítógépe megkapja a hálózat hásználatához szükséges IP paramétereket, amit a képernyőképen látható buborék is jelez. A fenti eljárással bekonfigurálta a sziewifi hálózathoz szükséges beállításokat. A későbbiekben, ha nem változtatja a beállításokat és be van kapcsolva a wifi kártya a számítógépében, akkor az érzékelt wifi hálózatok közül a sziewifi -t választva az operációs rendszer a háttérben automatikusan elvégzi a szükséges lépéseket és kapcsolódik a wifi hálózathoz. 8

9 2.4. Teendő, ha módosult a jelszava A sikeres kapcsolódást követően a Windows XP operációs rendszer eltárolja az azonosítóját és a jelszavát, így a következő kapcsolódáskor a hitelesítés automatikus lesz. Ha a későbbiekben megváltoztatja a jelszavát a oldalon, akkor ezt a számítógép operációs rendszerében is be kell állítani, mert a Windows XP a régi jelszóval próbálkozik, tehát a bejelentkezést a rendszer elutasítja. Az új jelszóval történő bejelentkezéshez kattintson képernyő alján megjelenő buborékra: Ekkor megjelenik a vezetéknélküli hálózat eléréséhez szükséges authentikációs ablak. Ebben adja meg a webmailes felhasználói nevét és az ahhoz tartozó új jelszavát. A Bejelentkezési tartomány mezőt ne töltse ki! 2.5. Teendő, ha más azonosítóval szeretné használni a szolgáltatást Előfordulhat, hogy a számítógépen más felhasználó dolgozik. Ebben az esetben ajánlatos törölni az aktuális vezetéknélküli beállításokat, hogy ne az Ön beállításaival (felhasználónév, jelszó) használja a hálózati szolgáltatásokat. A Windows XP a 9

10 Registry-ben tárolja a vezetéknélküli hálózati beállításokat, ezért ennek törlését a következő módon tudja megtenni. A oldal szerint a következő lépéseket kell végrehajtani: Kattintson a START gombra Válassza a Futtatás menüpontot Írja be a regedit parancsot és nyomja meg az OK gombot A Rendszerleíró adatbázisban keresse meg a következő kulcsot: HKEY_CURRENT_USER\Software\Microsoft\Eapol\UserEapInfo Törölje ki Lépjen ki a Rendszerleíróadatbázis-szerkesztő -ből A következő kapcsolódáskor lehetővé válik az új felhasználónévvel történő bejelentkezés A vezetéknélküli hálózati kapcsolat ellenőrzése Ha ellenőrizni szeretné a kapcsolat sebességét, és a jelerősséget, akkor az egérmutatót vigye a vezetéknélküli hálózatot reprezentáló ikonra, tartsa ott, és néhány másodpercen belül egy buborékban olvashatja a szükséges paramétereket A vezetéknélküli hálózati kapcsolat bontása A kapcsolat bontható automatikusan, pl.: a számítógép kikapcsolásakor. Továbbá manuális módon. Ezt az elérhető vezetéknélküli hálózatok listájának ablakában teheti meg. Válassza ki az aktuális hálózati azonosítót a listából és kattintson a Kapcsolat megszakítása gombra. 10

11 Ennek hatására egy párbeszédablak jelenik meg, ahol a rendszer megerősítést kér a kapcsolat megszakításáról. 11
