1 Új Magyarország Fejlesztési Terv Tájékoztató A ZMNE-n bevezetett wifi szolgáltatásról KMOP-4.2.1/B

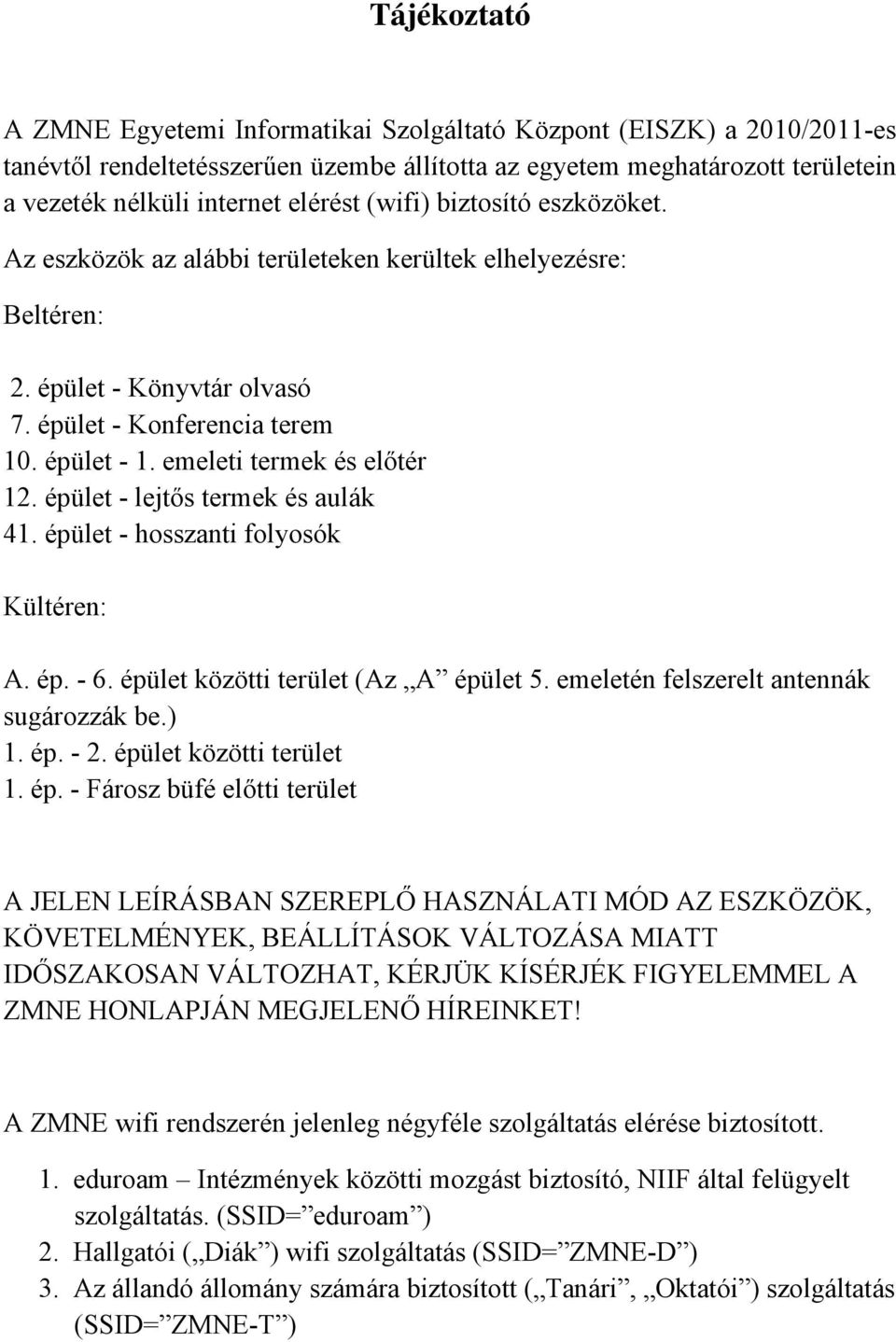

2 Tájékoztató A ZMNE Egyetemi Informatikai Szolgáltató Központ (EISZK) a 2010/2011-es tanévtől rendeltetésszerűen üzembe állította az egyetem meghatározott területein a vezeték nélküli internet elérést (wifi) biztosító eszközöket. Az eszközök az alábbi területeken kerültek elhelyezésre: Beltéren: 2. épület - Könyvtár olvasó 7. épület - Konferencia terem 10. épület - 1. emeleti termek és előtér 12. épület - lejtős termek és aulák 41. épület - hosszanti folyosók Kültéren: A. ép épület közötti terület (Az A épület 5. emeletén felszerelt antennák sugározzák be.) 1. ép épület közötti terület 1. ép. - Fárosz büfé előtti terület A JELEN LEÍRÁSBAN SZEREPLŐ HASZNÁLATI MÓD AZ ESZKÖZÖK, KÖVETELMÉNYEK, BEÁLLÍTÁSOK VÁLTOZÁSA MIATT IDŐSZAKOSAN VÁLTOZHAT, KÉRJÜK KÍSÉRJÉK FIGYELEMMEL A ZMNE HONLAPJÁN MEGJELENŐ HÍREINKET! A ZMNE wifi rendszerén jelenleg négyféle szolgáltatás elérése biztosított. 1. eduroam Intézmények közötti mozgást biztosító, NIIF által felügyelt szolgáltatás. (SSID= eduroam ) 2. Hallgatói ( Diák ) wifi szolgáltatás (SSID= ZMNE-D ) 3. Az állandó állomány számára biztosított ( Tanári, Oktatói ) szolgáltatás (SSID= ZMNE-T )

3 (Megj.: A továbbiakban az Oktatói, Tanári megjelöléseket használjuk, de természetesen az állandó állomány többi tagjára is érvényesen!) 4. Konferenciák, rendezvények látogatói számára, az adott rendezvény idejére biztosított wifi szolgáltatás (SSID= GUEST ) (Figyelem! A GUEST azonosító ellenére a fentiek szerint ez NEM egy általános nyílt elérést biztosító rendszer!) 1. Az eduroam rendszer szolgáltatásait azok a felhasználóink vehetik igénybe (jellemzően az állandó állomány tagjai), akik az egyetem belső, Novell hálózatában saját azonosítóval és érvényes jelszóval rendelkeznek. A szolgáltatás használatához szükséges leírás, a használat módja az eduroam.zmne.hu címen részletesen megtalálható. Használatához az ott leírtak szerint a Secure W2 kliens telepítése szükséges. (A rendszer az NIIF szabályai szerint került kialakításra.) 2. A hallgatói wifi szolgáltatás egy authentikácó (felhasználó azonosítás) után igénybe vehető, szabályozott sávszélességű szabad internet elérést biztosít a felhasználóknak. Igénybevételéhez azonosítóként az érvényes NEPTUN kódra és megfelelő NEPTUN státuszra van szükség, jelszóként jelenleg a felhasználónak a NEPTUN-ban rögzített születési dátuma ( YYYYMMDD alakban) használandó. 3. Az állandó állomány ( Oktatói, Tanári ) wifi szolgáltatás is egy authentikácó (felhasználó azonosítás) után igénybe vehető, szabályozott sávszélességű szabad internet elérést, valamint a belső hálózat szervereinek elérését biztosítja a felhasználóknak. Igénybevételéhez azonosítóként megfelelően frissített, érvényes Novell belépési névre és jelszóra van szükség. 4. A konferenciák, rendezvények vendégei, látogatói számára biztosított wifi szolgáltatáshoz történő kapcsolódáskor egy ún. Captive portal jelentkezik be, amely a rendezvény résztvevői számára ismertetett, közös belépési név és az

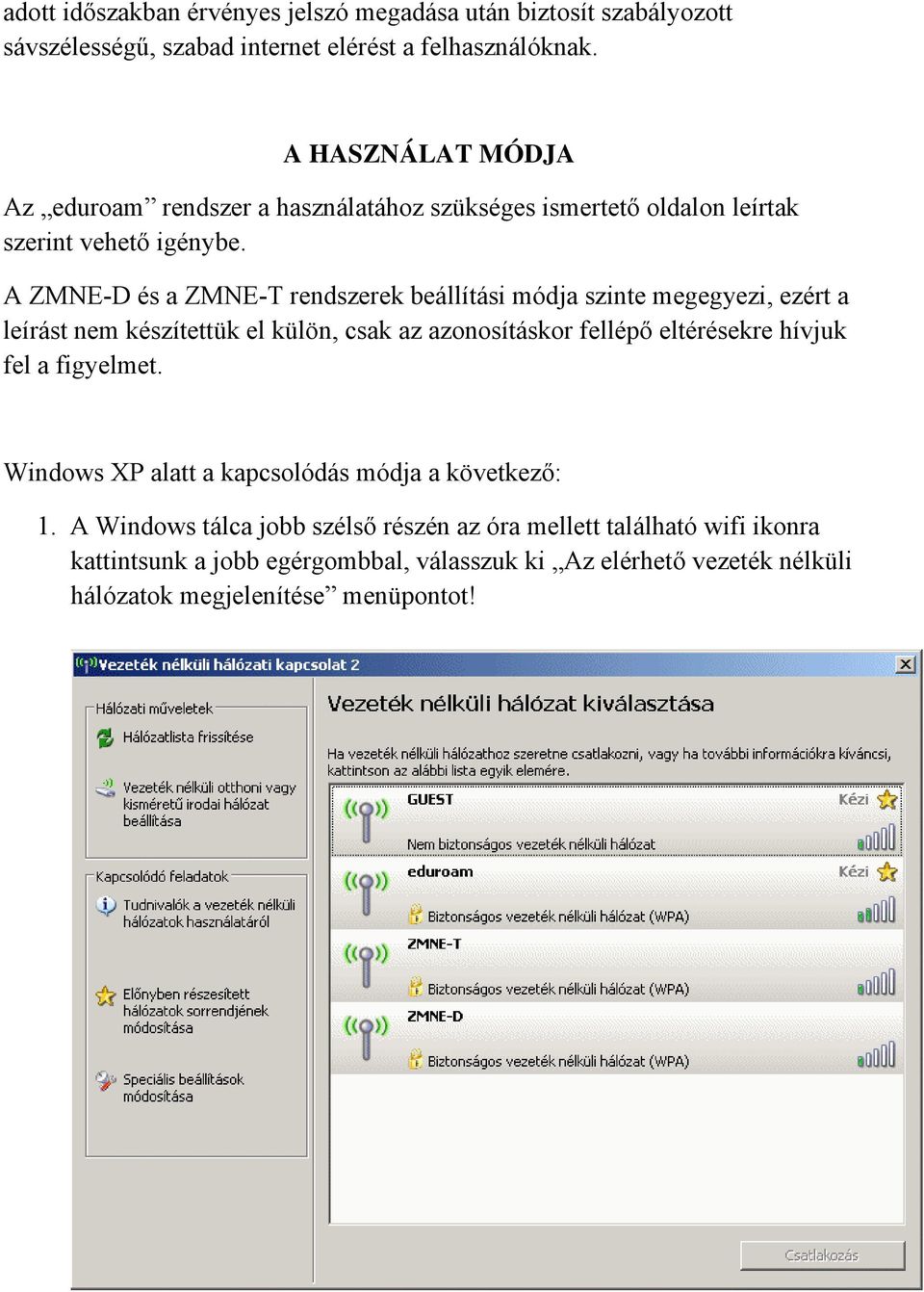

4 adott időszakban érvényes jelszó megadása után biztosít szabályozott sávszélességű, szabad internet elérést a felhasználóknak. A HASZNÁLAT MÓDJA Az eduroam rendszer a használatához szükséges ismertető oldalon leírtak szerint vehető igénybe. A ZMNE-D és a ZMNE-T rendszerek beállítási módja szinte megegyezi, ezért a leírást nem készítettük el külön, csak az azonosításkor fellépő eltérésekre hívjuk fel a figyelmet. Windows XP alatt a kapcsolódás módja a következő: 1. A Windows tálca jobb szélső részén az óra mellett található wifi ikonra kattintsunk a jobb egérgombbal, válasszuk ki Az elérhető vezeték nélküli hálózatok megjelenítése menüpontot!

5 2. Ha látható a ZMNE-D (az oktatói hálózat esetében ZMNE-T ) SSID, válasszuk ki egér-kattintással! (Ha nem látszik, sem feltétlenül baj, majd a hozzáadás után megjelenik.) 3. Válasszuk ki az ablak bal oldalán alul a Speciális beállítások módosítása menüpontot! 4. A megjelenő panelon válasszuk a Vezeték nélküli hálózat fület! 5. Ha az alsó ablakban látszik a ZMNE-D (Oktatóknak ZMNE-T) azonosító, kattintsunk a Tulajdonságok gombra, ha nem látszik, a Hozzáadás - ra! 6. A megjelenő újabb ablakban a Társítás fülön a Hálózati hitelesítés -t állítsuk WPA -ra, az Adattitkosítást pedig TKIP -re!

6 7. A Hitelesítés fülön vegyük ki a pipát a Hitelesítés számítógépként, ha a számítógép információi rendelkezésre állnak sor elől! Az EAP-típust állítsuk Védett EAP (PEAP) ra! 8. Kattintsunk alatta a Tulajdonságok gombra!

7 9. A megjelenő újabb ablakban vegyük ki a pipát a Kiszolgálói tanúsítvány érvényesítése sor mellől! Az ablak alján a Hitelesítési mód sorban válasszuk ki a Titkosított jelszó (EAP-MSCHAP v2) beállítást!

8 10. Kattintsunk a Konfigurálás gombra, a megjelenő ablakban vegyük ki a pipát a Kapcsolódáskor: A Windows bejelentkezési nevem és jelszavam (valamin a tartomány, ha van) automatikus használata sor elől! 11. Ezután minden ablakot zárjunk be az OK -ra kattintva, míg vissza nem jutunk a 6-os pontban szereplőhöz! 12. A Kapcsolat fülön beállíthatjuk, hogy a számítógépünk legközelebb automatikusan csatlakozzon-e ehhez a hálózathoz, ha eléri.

9 13. Ezután az 1-es pontnak megfelelő módon hozzuk be az elérhető wifi hálózatok listáját, válasszuk ki a ZMNE-D (Oktatók: ZMNE-T) sort, majd kattintsunk a csatlakozásra! 14. Alul a kis ikonnál megjelenik egy halványsárga üzenet-felhőben : Kattintson ide a hálózati kapcsolat tanúsítványának, vagy hitelesítő adatainak kiválasztásához ZMNE-D (vagy: ZMNE-T). Kattintsunk rá! 15. A megjelenő ablakban az alábbiak szerint töltsük ki a sorokat: Hallgatók:

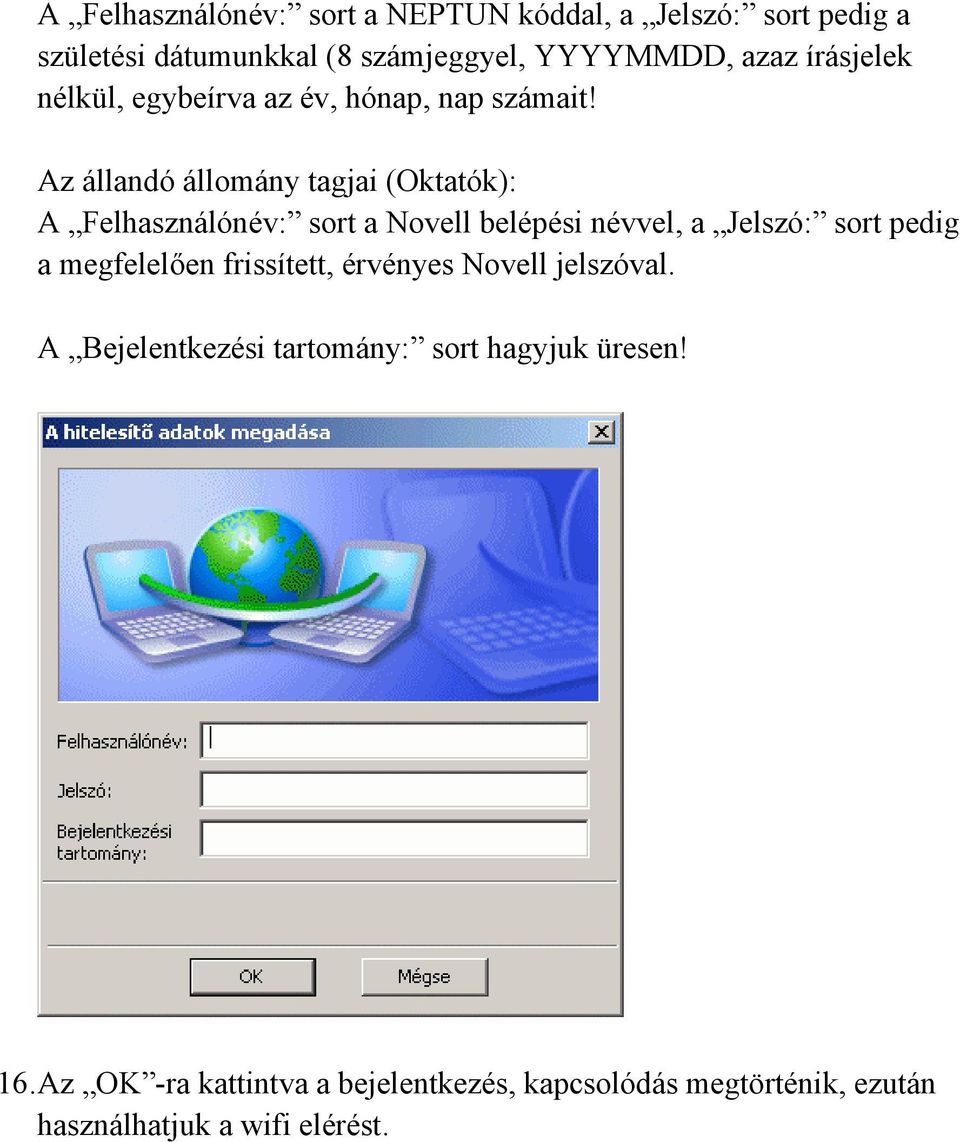

10 A Felhasználónév: sort a NEPTUN kóddal, a Jelszó: sort pedig a születési dátumunkkal (8 számjeggyel, YYYYMMDD, azaz írásjelek nélkül, egybeírva az év, hónap, nap számait! Az állandó állomány tagjai (Oktatók): A Felhasználónév: sort a Novell belépési névvel, a Jelszó: sort pedig a megfelelően frissített, érvényes Novell jelszóval. A Bejelentkezési tartomány: sort hagyjuk üresen! 16. Az OK -ra kattintva a bejelentkezés, kapcsolódás megtörténik, ezután használhatjuk a wifi elérést.

11 Windows 7 alatt a kapcsolódás módja a következő: 1. Kattintsunk a Hálózat ikonra, majd a megnyíló ablak felső menüjében válasszuk ki a Hálózati és megosztási központ -ot! 2. Válasszuk a baloldalon a Vezeték nélküli hálózatok kezelése menüpontot, ha szükséges, ezen belül a felső menüből a Hozzáadás -t!

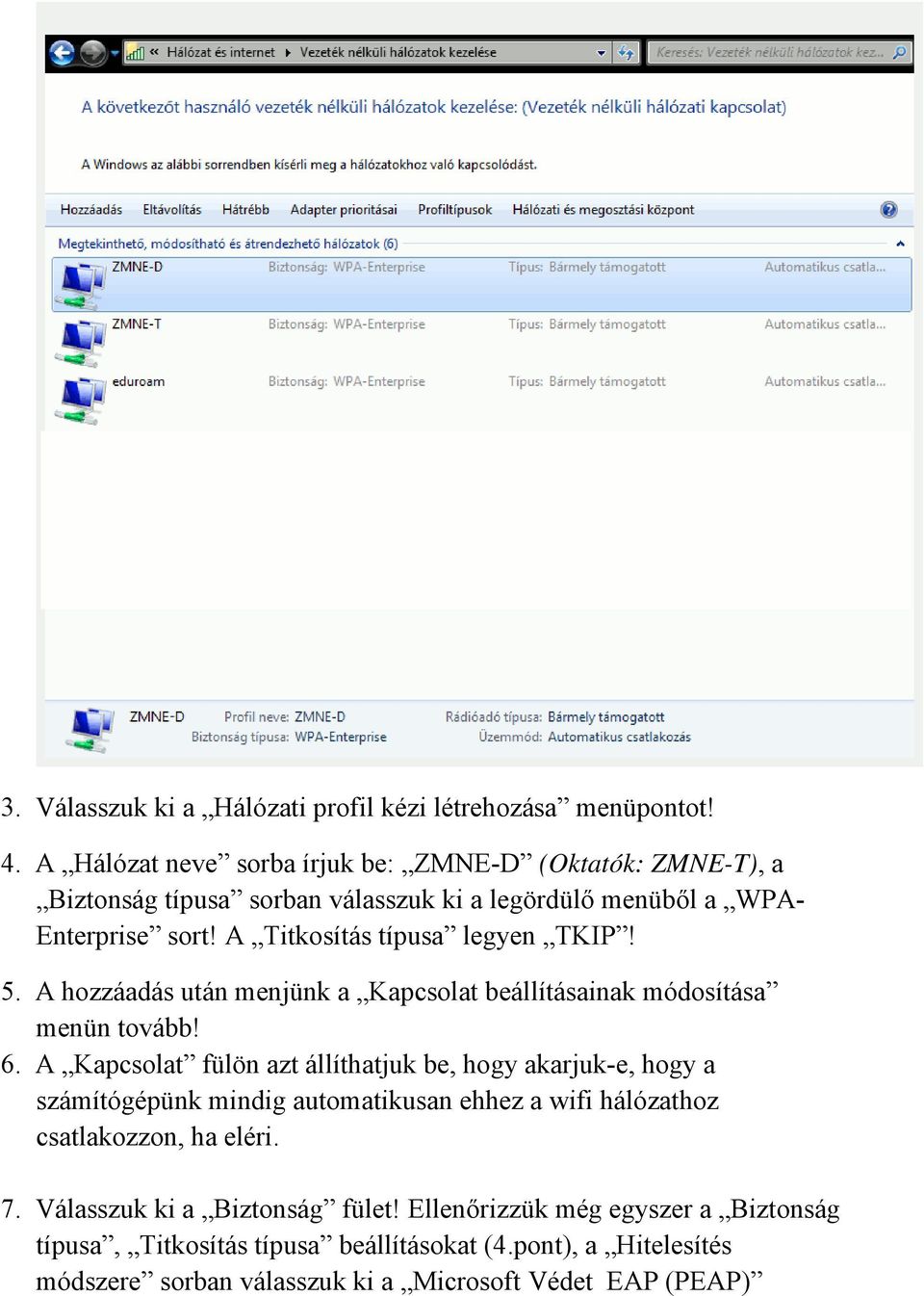

12 3. Válasszuk ki a Hálózati profil kézi létrehozása menüpontot! 4. A Hálózat neve sorba írjuk be: ZMNE-D (Oktatók: ZMNE-T), a Biztonság típusa sorban válasszuk ki a legördülő menüből a WPA- Enterprise sort! A Titkosítás típusa legyen TKIP! 5. A hozzáadás után menjünk a Kapcsolat beállításainak módosítása menün tovább! 6. A Kapcsolat fülön azt állíthatjuk be, hogy akarjuk-e, hogy a számítógépünk mindig automatikusan ehhez a wifi hálózathoz csatlakozzon, ha eléri. 7. Válasszuk ki a Biztonság fület! Ellenőrizzük még egyszer a Biztonság típusa, Titkosítás típusa beállításokat (4.pont), a Hitelesítés módszere sorban válasszuk ki a Microsoft Védet EAP (PEAP)

13 beállítást! Alatta rögtön célszerű kivenni a Hitelesítő adatok megjegyzése a kapcsolathoz minden bejelentkezéskor pipát. Kattintsunk a Beállítások gombra! 8. A megjelenő ablakban kapcsoljuk ki a Kiszolgáló tanúsítvány érvényesítése pipát! Ellenőrizzük, hogy a Hitelesítési mód sorban a Biztonságos jelszó (EAP-MSCHAP v2) beállítás szerepeljen, majd kattintsunk a Konfigurálás gombra!

14 9. Kapcsoljuk ki a Kapcsolódáskor: A Windows bejelentkezési nevem és jelszavam (valamint a tartomány, ha van) automatikus használata előtti pipát! 10. Az OK gombokra kattintva menjünk vissza a 7-es pontban szereplő ablakig, itt kattintsunk a Speciális beállítások gombra! 11. A megjelenő ablakban kattintsuk be a Hitelesítési mód megadása pipát, és a legördülő menüből válasszuk ki a Felhasználóhitelesítés sort. 12. Az OK gombokkal zárjuk be az ablakokat, térjünk vissza a Hálózati és megosztási központ -hoz (1. pont) 13. A Csatlakozás hálózathoz sort kiválasztva a megjelenő menüből válasszuk ki a ZMNE-D (Oktatók a ZMNE-T) sort, majd a megjelenő ablakban töltsük ki a sorokat az alábbiak szerint:

15 Hallgatók: a Felhasználónév: sort a NEPTUN kóddal, a Jelszó: sort pedig a születési dátumunkkal (8 számjeggyel, YYYYMMDD, azaz írásjelek nélkül, egybeírva az év, hónap, nap számait! Oktatók: a Felhasználónév: sort a Novell belépési névvel, a Jelszó: sort pedig a megfelelően frissített, érvényes Novell jelszóval. Ezután használhatjuk a wifi hálózatot. Új szolgáltatásunk használatához sok sikert, eredményes munkát, jó szórakozást kívánunk! EISZK
