LW313 Sweex Wireless 300N Adapter USB

Átírás

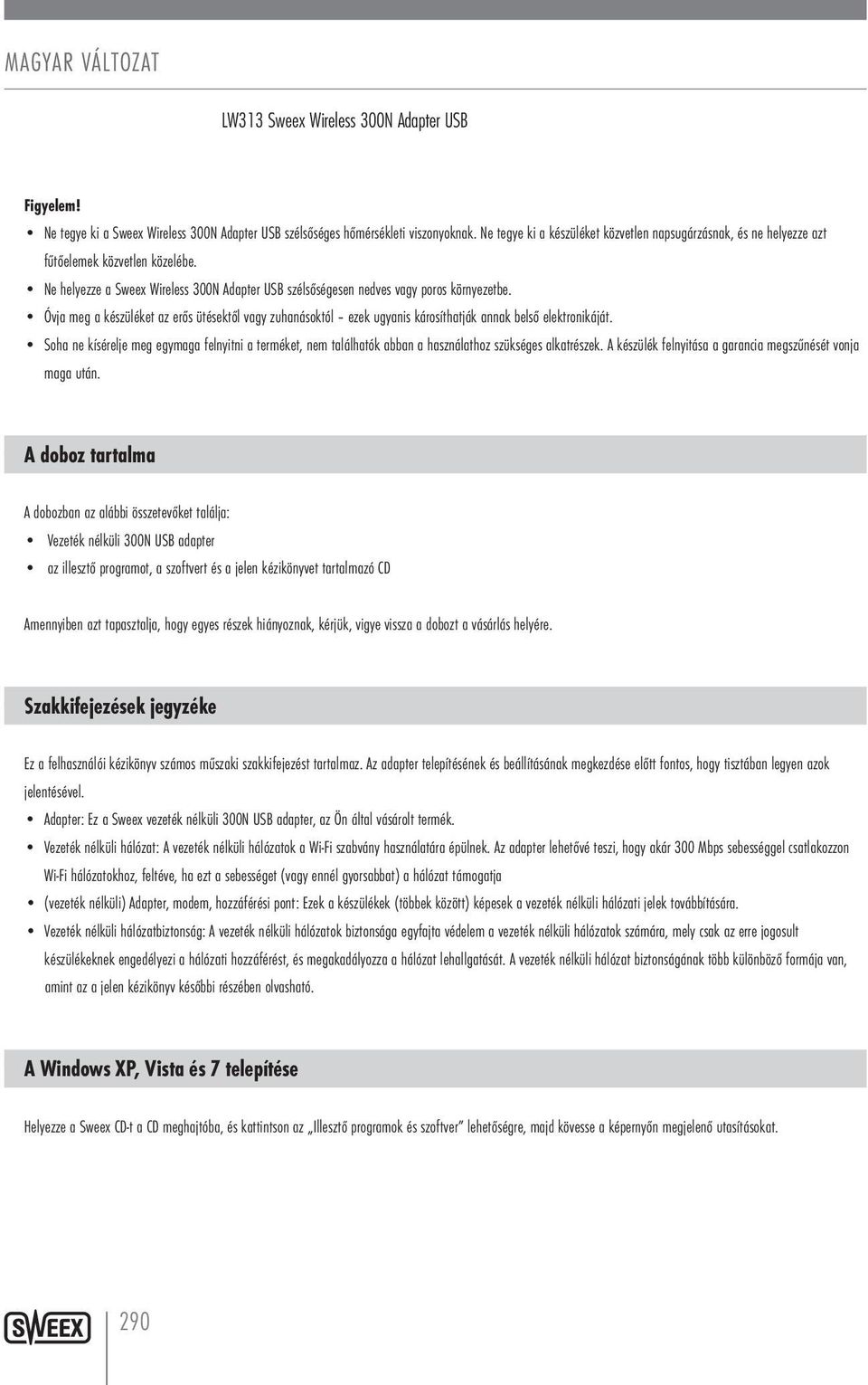

1 LW313 Sweex Wireless 300N Adapter USB Figyelem! Ne tegye ki a Sweex Wireless 300N Adapter USB szélsőséges hőmérsékleti viszonyoknak. Ne tegye ki a készüléket közvetlen napsugárzásnak, és ne helyezze azt fűtőelemek közvetlen közelébe. Ne helyezze a Sweex Wireless 300N Adapter USB szélsőségesen nedves vagy poros környezetbe. Óvja meg a készüléket az erős ütésektől vagy zuhanásoktól ezek ugyanis károsíthatják annak belső elektronikáját. Soha ne kísérelje meg egymaga felnyitni a terméket, nem találhatók abban a használathoz szükséges alkatrészek. A készülék felnyitása a garancia megszűnését vonja maga után. A doboz tartalma A dobozban az alábbi összetevőket találja: Vezeték nélküli 300N USB adapter az illesztő programot, a szoftvert és a jelen kézikönyvet tartalmazó CD Amennyiben azt tapasztalja, hogy egyes részek hiányoznak, kérjük, vigye vissza a dobozt a vásárlás helyére. Szakkifejezések jegyzéke Ez a felhasználói kézikönyv számos műszaki szakkifejezést tartalmaz. Az adapter telepítésének és beállításának megkezdése előtt fontos, hogy tisztában legyen azok jelentésével. Adapter: Ez a Sweex vezeték nélküli 300N USB adapter, az Ön által vásárolt termék. Vezeték nélküli hálózat: A vezeték nélküli hálózatok a Wi-Fi szabvány használatára épülnek. Az adapter lehetővé teszi, hogy akár 300 Mbps sebességgel csatlakozzon Wi-Fi hálózatokhoz, feltéve, ha ezt a sebességet (vagy ennél gyorsabbat) a hálózat támogatja (vezeték nélküli) Adapter, modem, hozzáférési pont: Ezek a készülékek (többek között) képesek a vezeték nélküli hálózati jelek továbbítására. Vezeték nélküli hálózatbiztonság: A vezeték nélküli hálózatok biztonsága egyfajta védelem a vezeték nélküli hálózatok számára, mely csak az erre jogosult készülékeknek engedélyezi a hálózati hozzáférést, és megakadályozza a hálózat lehallgatását. A vezeték nélküli hálózat biztonságának több különböző formája van, amint az a jelen kézikönyv későbbi részében olvasható. A Windows XP, Vista és 7 telepítése Helyezze a Sweex CD-t a CD meghajtóba, és kattintson az Illesztő programok és szoftver lehetőségre, majd kövesse a képernyőn megjelenő utasításokat. 290

2 A vezeték nélküli hálózat beállítása A működés elve Vezeték nélküli hálózat létrehozásához szüksége van egy vezeték nélküli Adapterre, egy vezeték nélküli modemre vagy Wi-Fi hozzáférési pontra. A vezeték nélküli Adapter, modem vagy hozzáférési pont osztja meg a vezeték nélküli hálózatot. A hálózat neve, vagy más néven az SSID a vezeték nélküli Adaptertől, modemtől vagy hozzáférési ponttól függ, és típusonként vagy márkánként eltér. A nevet általában meg is változtathatja, hogy könnyedén azonosíthassa a saját vezeték nélküli hálózatát. Biztonság A vezeték nélküli hálózat a rádiójelekhez hasonlítható. Azonban egy otthoni vezeték nélküli hálózat nem működik ilyen széles tartományban. Az otthoni vezeték nélküli hálózat hatótávolsága méter. Ez azt jelenti, hogy a szomszédjai és a járókelők is használhatják az Ön hálózatát. Ily módon használhatják az Ön internetes kapcsolatát, és büntetlenül hozzáférhetnek a hálózaton megosztott mappáihoz és fájljaihoz. Ezért azt javasoljuk, hogy tegye biztonságossá a vezeték nélküli hálózatát. Ezt a biztonságot a hálózatot megosztó készüléken kell beállítani. A legtöbb esetben ez a vezeték nélküli Adapter, modem vagy hozzáférési pont. Egy WEP vagy WPA biztonsági kóddal teheti biztonságossá a hálózatát. Ezt a kódot más néven hálózati kulcsnak nevezzük. Adja meg ezt a kódot minden számítógépen, amellyel csatlakozni szeretne a biztonságos hálózathoz. Csak ezzel a kóddal csatlakozhat a hálózatra. Ha nem Ön állította be a hálózati kulcsot a Adapterhez vagy a modemhez, kérdezze meg a telepítőt, gyártót, kereskedőt vagy szolgáltatót a kódot illetően. WPS (Wi-Fi Protected Setup - védett Wi-Fi beállítás) A vezeték nélküli hálózat az adapterrel kétféleképp tehető biztonságossá. A megbízható manuális módon (WEP, WPA és WPA2 titkosítás), amikor Ön határozza meg és írja be a saját hálózati kódját, vagy a WPS (Wi-Fi Protected Setup - védett Wi-Fi beállítás) funkció segítségével, amikor a modem, a Adapter vagy a hozzáférési pont és a számítógép megegyezik egy WPA(2) hálózati kódban, amely egy gombnyomással automatikusan biztosítja a hálózatot. Ez a funkció csak olyan modemmel, Adapterrel vagy hozzáférési ponttal működik, amely támogatja a WPS-t. Figyelem: A Windows Vista az SP2-től kezdve, a Windows 7 pedig alapbeállításként támogatja a WPS-t. Amikor egy WPS-biztosított hálózathoz csatlakozik, egyszerűen kövesse a képernyőn megjelenő utasításokat. Az alábbiakban bemutatott eljárás kizárólag Windows XP-hez való Csatlakozás és biztosítás WPS használatával Miután aktiválta a WPS funkciót a Adapteren található WPS gomb megnyomásával, vagy a WPS konfiguráción keresztül, a számítógép keresni kezdi az automatikusan létrehozott hálózati kódot, majd a hálózat automatikusan biztosításra kerül. Ellenőrizze, hogy telepítette-e a segédprogramot a számítógépére. Indítsa el a WPS funkciót a modemen, a Adapteren vagy a hozzáférési ponton. Jobb gombbal kattintson a Sweex Wireless Utility (Sweex vezeték nélküli segédprogram) ikonra és válassza az Open Utility (Segédprogram megnyitása) lehetőséget. 291

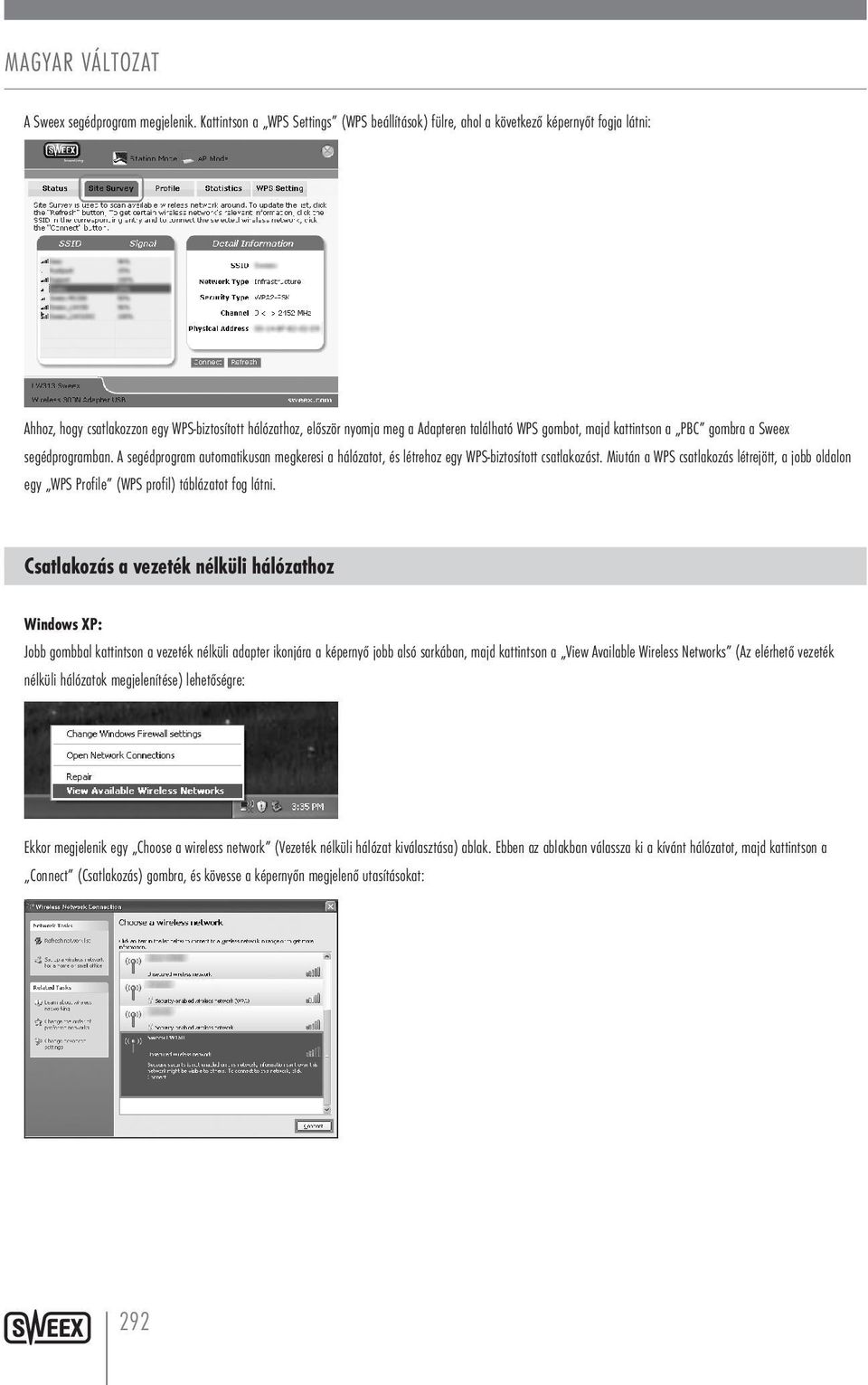

3 A Sweex segédprogram megjelenik. Kattintson a WPS Settings (WPS beállítások) fülre, ahol a következő képernyőt fogja látni: Ahhoz, hogy csatlakozzon egy WPS-biztosított hálózathoz, először nyomja meg a Adapteren található WPS gombot, majd kattintson a PBC gombra a Sweex segédprogramban. A segédprogram automatikusan megkeresi a hálózatot, és létrehoz egy WPS-biztosított csatlakozást. Miután a WPS csatlakozás létrejött, a jobb oldalon egy WPS Profile (WPS profil) táblázatot fog látni. Csatlakozás a vezeték nélküli hálózathoz Windows XP: Jobb gombbal kattintson a vezeték nélküli adapter ikonjára a képernyő jobb alsó sarkában, majd kattintson a View Available Wireless Networks (Az elérhető vezeték nélküli hálózatok megjelenítése) lehetőségre: Ekkor megjelenik egy Choose a wireless network (Vezeték nélküli hálózat kiválasztása) ablak. Ebben az ablakban válassza ki a kívánt hálózatot, majd kattintson a Connect (Csatlakozás) gombra, és kövesse a képernyőn megjelenő utasításokat: 292

4 Windows XP Sweex segédprogrammal: Jobb gombbal kattintson a Sweex Wireless Utility (Sweex vezeték nélküli segédprogram) ikonra a képernyő jobb alsó sarkában, majd kattintson az Open utility (Segédprogram megnyitása) lehetőségre. Kattintson a Site Survey (Helyszín felmérése) fülre, válassza ki a kívánt hálózatot, majd kövesse a képernyőn megjelenő utasításokat: Figyelem: Ha a hálózat, melyhez csatlakozni kíván, biztonságos, ne felejtse el megadni a biztonsági kódot! Windows Vista: Jobb gombbal kattintson a Hálózat és megosztási központ ikonra a képernyő jobb alsó sarkában, majd kattintson a Connect to a network (Csatlakozás hálózathoz) lehetőségre: Megjelenik a Csatlakozás hálózathoz ablak. Ebben az ablakban válassza ki a kívánt hálózatot, kattintson a Connect (Csatlakozás) gombra, és kövesse a képernyőn megjelenő utasításokat: Megjegyzés: Amennyiben piros keresztet talál egy hálózat mellett, és a The settings saved on this computer for the network do not match the requirements of the network ( A számítógép beállításai nem felelnek meg a hálózat követelményeinek ) hibaüzenetet látja a hálózat mellett, olvassa el a kézikönyv Hibaelhárítás fejezetét. 293

5 Windows 7: A Windows 7 jelzi, ha elérhető vezeték nélküli hálózatot talál. A képernyő jobb alsó oldalán található ikon segítségével tekintheti meg ezeket: Megjegyzés: Amennyiben egy kicsi, vörös kereszt található az ikonon, nem található vezeték nélküli hálózat a számítógép hatósugarában. Ebben az esetben olvassa el a jelen kézikönyv Hibaelhárítás fejezetét. Kattintson az ikonra, hogy megjelenjen a vezeték nélküli hálózatok listája, majd válassza a Sweex LW300 hálózatot, jelölje be a Connect automatically (Automatikus csatlakozás) lehetőséget, és kövesse a képernyőn megjelenő utasításokat: Megjegyzés: Ha egy kicsi, piros keresztet talál a hálózat mellett, és nem tud csatlakozni, kérjük, olvassa el a jelen kézikönyv Hibaelhárítás fejezetét. Hibaelhárítás A kézikönyv jelen fejezete számos gyakori problémát és azok megoldását írja le, melyekkel könnyen találkozhat. Tudok csatlakozni a hálózathoz, de nem férek hozzá az Internethez vagy a hálózat más számítógépeihez. Ezt a helyzetet a számítógépe helytelen IP beállításai okozhatják. Ellenőrizze, szükség esetén módosítsa a beállításokat az alábbiaknak megfelelően: 294

6 Windows XP 1 Kattintson a képernyő jobb alsó sarkán található Start menüre, majd válassza a Control Panel ( Vezérlőpult ) opciót 2 A Vezérlőpulton válassza a Network and Internet Connections ( Hálózati és internet kapcsolatok ) menüt, majd nyissa meg a Network Connections ( Hálózati kapcsolatok ) opciót. Amennyiben Vezérlőpult a klasszikus nézetet használja, megnyithatja a Network Connections ( Hálózati kapcsolatok ) menüt közvetlenül a Vezérlőpultból is. 3 Kattintson az egér jobb gombjával a listában elsőként felsorolt LAN vagy Nagysebességű internet kapcsolatra példánkban a Local area network ( Helyi hálózatra ), majd válassza a Properties ( Tulajdonságok ) opciót. Amennyiben több aktív hálózati kapcsolattal rendelkezik, ismételje meg a 3-6. lépéseket mindegyik esetén. 295

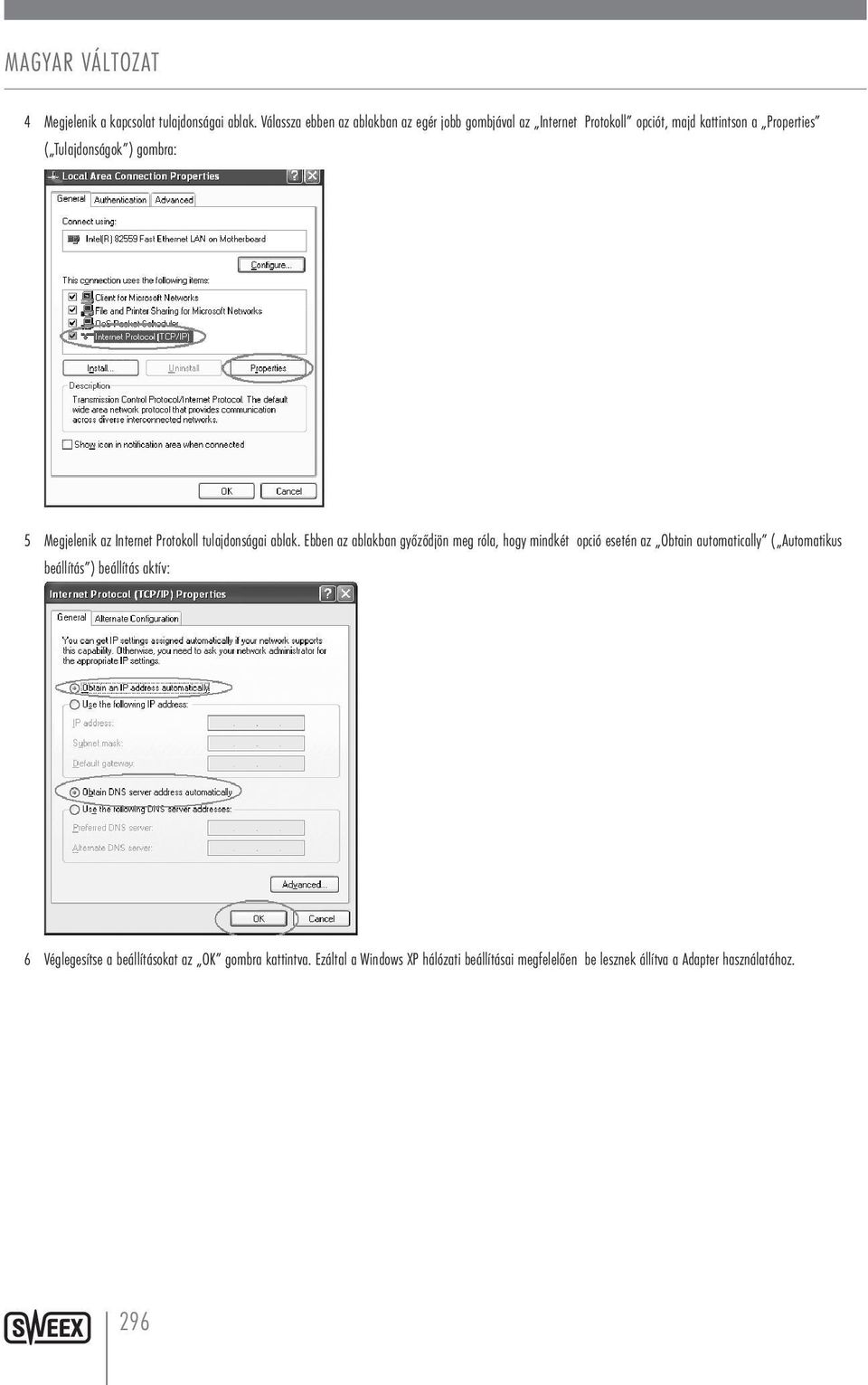

7 4 Megjelenik a kapcsolat tulajdonságai ablak. Válassza ebben az ablakban az egér jobb gombjával az Internet Protokoll opciót, majd kattintson a Properties ( Tulajdonságok ) gombra: 5 Megjelenik az Internet Protokoll tulajdonságai ablak. Ebben az ablakban győződjön meg róla, hogy mindkét opció esetén az Obtain automatically ( Automatikus beállítás ) beállítás aktív: 6 Véglegesítse a beállításokat az OK gombra kattintva. Ezáltal a Windows XP hálózati beállításai megfelelően be lesznek állítva a Adapter használatához. 296

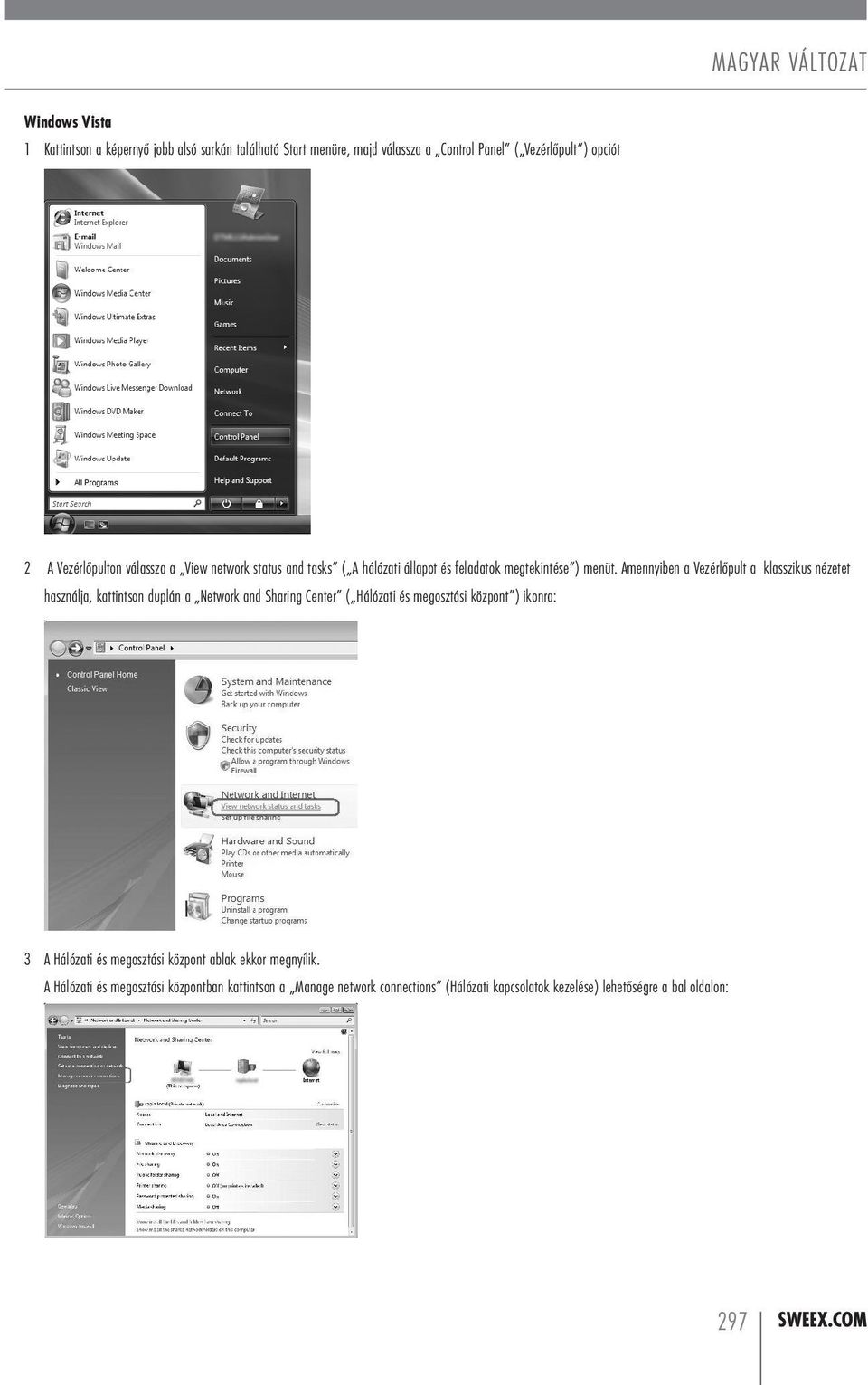

8 Windows Vista 1 Kattintson a képernyő jobb alsó sarkán található Start menüre, majd válassza a Control Panel ( Vezérlőpult ) opciót 2 A Vezérlőpulton válassza a View network status and tasks ( A hálózati állapot és feladatok megtekintése ) menüt. Amennyiben a Vezérlőpult a klasszikus nézetet használja, kattintson duplán a Network and Sharing Center ( Hálózati és megosztási központ ) ikonra: 3 A Hálózati és megosztási központ ablak ekkor megnyílik. A Hálózati és megosztási központban kattintson a Manage network connections (Hálózati kapcsolatok kezelése) lehetőségre a bal oldalon: 297

9 4 Kattintson az egér jobb gombjával az első felsorolt LAN vagy Nagysebességű internet kapcsolatra példánkban a Local area network ( Helyi hálózatra ), majd válassza a Properties ( Tulajdonságok ) opciót. Amennyiben több aktív hálózati kapcsolattal rendelkezik, ismételje meg a 4-7. lépéseket mindegyik esetén: 5 Megjelenik a kapcsolat tulajdonságai ablak. Válassza ebben az ablakban az egér jobb gombjával az Internet Protokoll Verzió 4 opciót, majd kattintson a Properties ( Tulajdonságok ) gombra: 6 Megjelenik az Internet Protokoll Verzió 4 tulajdonságai ablak. Ebben az ablakban győződjön meg róla, hogy mindkét opció esetén a Obtain automatically ( Automatikus beállítás ) beállítás aktív: 7 Véglegesítse a beállításokat az OK gombra kattintva. Ezáltal a Vista hálózati beállításai megfelelően be lesznek állítva a Adapter használatához. 298

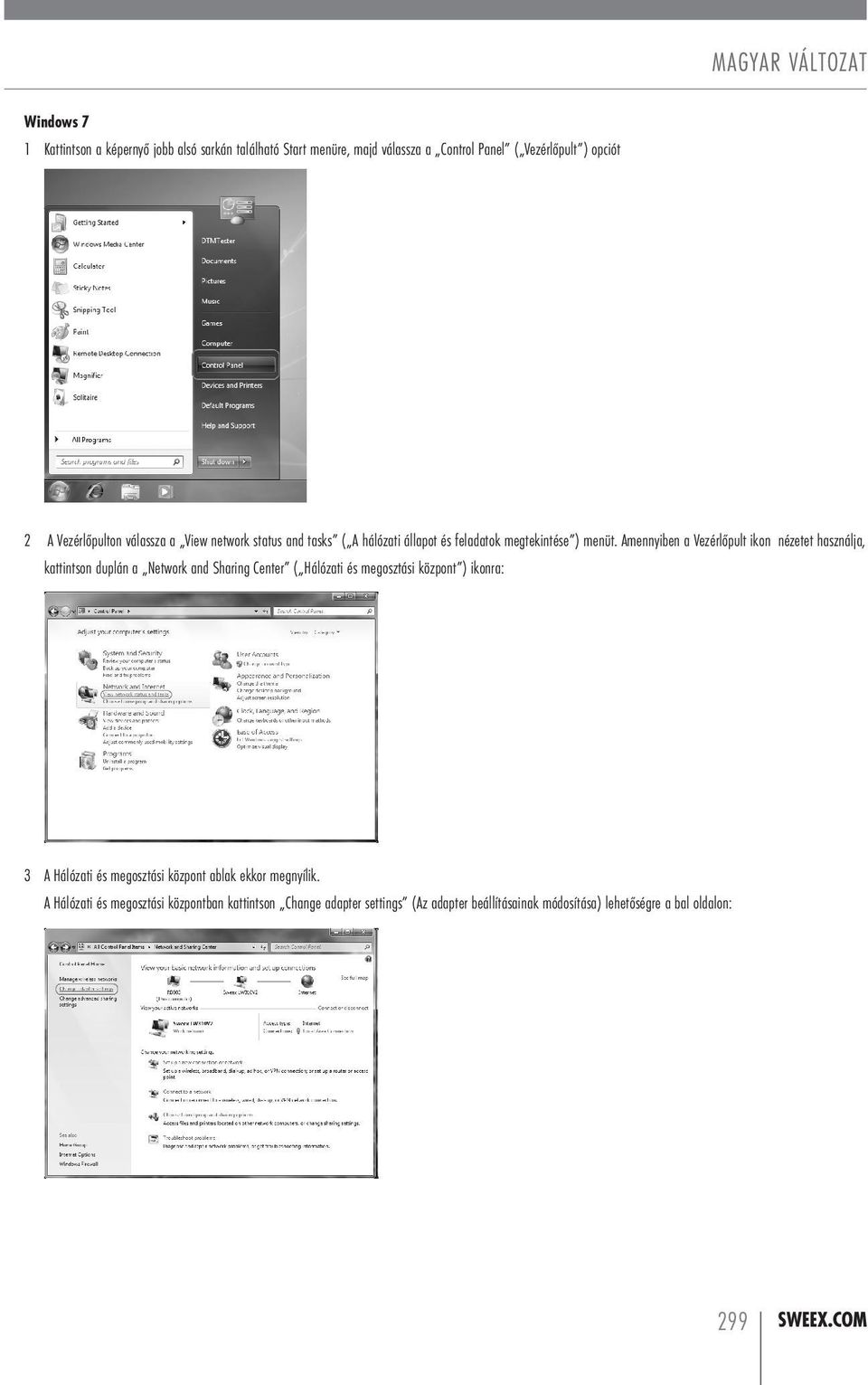

10 Windows 7 1 Kattintson a képernyő jobb alsó sarkán található Start menüre, majd válassza a Control Panel ( Vezérlőpult ) opciót 2 A Vezérlőpulton válassza a View network status and tasks ( A hálózati állapot és feladatok megtekintése ) menüt. Amennyiben a Vezérlőpult ikon nézetet használja, kattintson duplán a Network and Sharing Center ( Hálózati és megosztási központ ) ikonra: 3 A Hálózati és megosztási központ ablak ekkor megnyílik. A Hálózati és megosztási központban kattintson Change adapter settings (Az adapter beállításainak módosítása) lehetőségre a bal oldalon: 299

11 4 Kattintson az egér jobb gombjával az első felsorolt példánkban a Local Area Connection ( Helyi hálózati csatlakozás ) csatlakozásra, majd válassza a Properties ( Tulajdonságok ) opciót. Amennyiben több aktív hálózati kapcsolattal rendelkezik, ismételje meg a 4-7. lépéseket mindegyik esetén: 5 Megjelenik a kapcsolat tulajdonságai ablak. Válassza ebben az ablakban az egér jobb gombjával az Internet Protokoll Verzió 4 opciót, majd kattintson a Properties ( Tulajdonságok ) gombra: 6 Megjelenik az Internet Protokoll Verzió 4 tulajdonságai ablak. Ebben az ablakban győződjön meg róla, hogy mindkét opció esetén a Obtain automatically ( Automatikus beállítás ) beállítás aktív: 7 Véglegesítse a beállításokat az OK gombra kattintva. Ezáltal a Windows 7 hálózati beállításai megfelelően be lesznek állítva a Adapter használatához. 300

12 Úgy tűnik, hogy csatlakoztam a hálózathoz, de az Internet Explorer ehhez hasonló hibaüzenetet küld: Internet Explorer cannot display the webpage ( Az Internet Explorer nem tudja megjeleníteni a weblapot ). Ezt a hibát a helytelen proxy-szerver beállítás okozhatja. Ezt az alábbi módon orvosolhatja: 1 Az Internet Explorerben kattintson a Tools (Eszközök) menüre vagy ikonra, és válassza az Internet Options (Internet beállítások) lehetőséget. 2 Az Internet beállítások ablak megnyílik. 3 Ebben az ablakban kattintson a Connections ( Kapcsolatok ) fülre, majd válassza a LAN settings ( LAN beállítások ) gombot. 4 Megjelenik az LAN settings ( LAN beállítások ) ablak. Győződjön meg róla, hogy minden jelölőnégyzet jelöletlen, majd véglegesítse a beállításokat az OK gombra kattintva 301

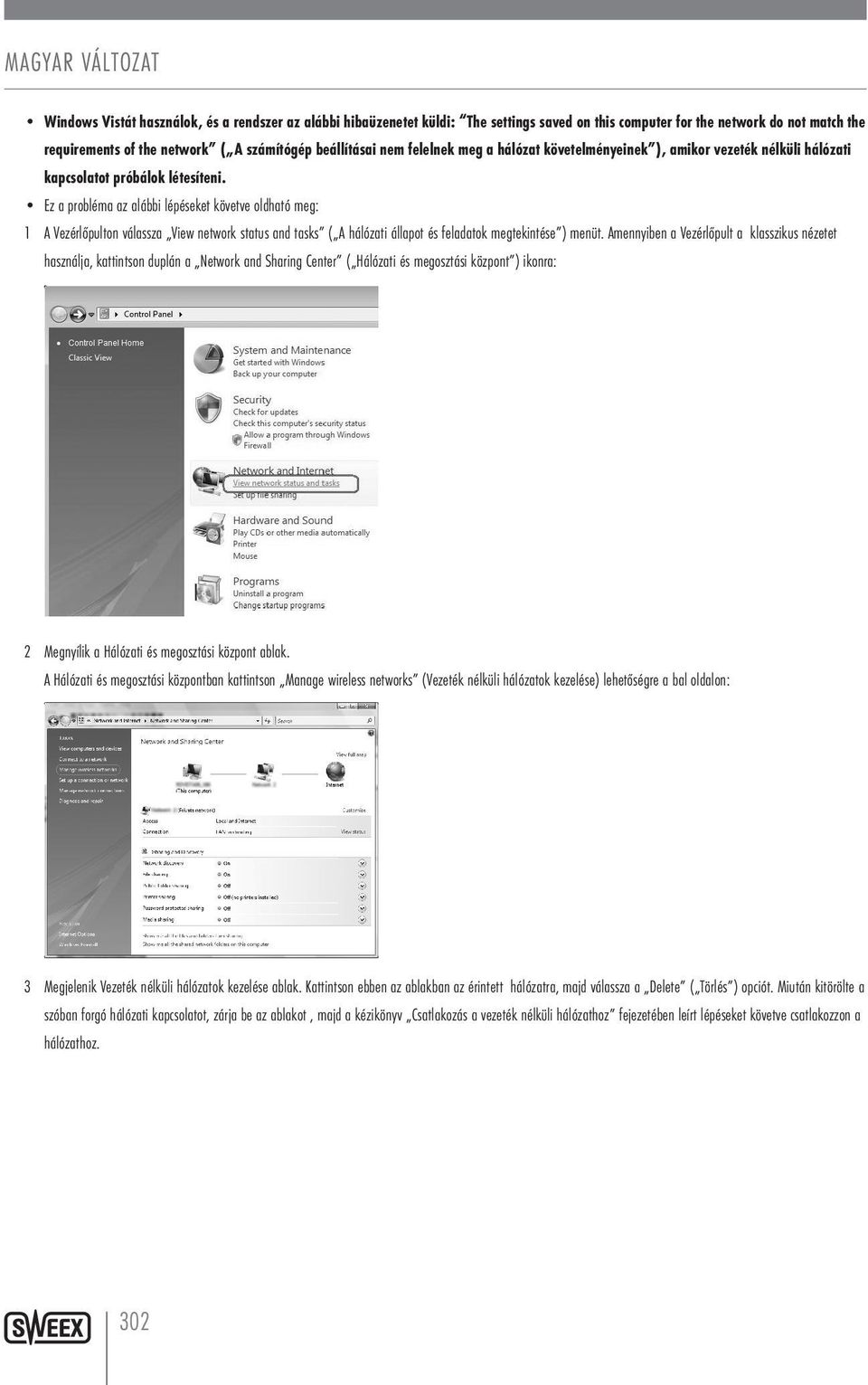

13 Windows Vistát használok, és a rendszer az alábbi hibaüzenetet küldi: The settings saved on this computer for the network do not match the requirements of the network ( A számítógép beállításai nem felelnek meg a hálózat követelményeinek ), amikor vezeték nélküli hálózati kapcsolatot próbálok létesíteni. Ez a probléma az alábbi lépéseket követve oldható meg: 1 A Vezérlőpulton válassza View network status and tasks ( A hálózati állapot és feladatok megtekintése ) menüt. Amennyiben a Vezérlőpult a klasszikus nézetet használja, kattintson duplán a Network and Sharing Center ( Hálózati és megosztási központ ) ikonra: 2 Megnyílik a Hálózati és megosztási központ ablak. A Hálózati és megosztási központban kattintson Manage wireless networks (Vezeték nélküli hálózatok kezelése) lehetőségre a bal oldalon: 3 Megjelenik Vezeték nélküli hálózatok kezelése ablak. Kattintson ebben az ablakban az érintett hálózatra, majd válassza a Delete ( Törlés ) opciót. Miután kitörölte a szóban forgó hálózati kapcsolatot, zárja be az ablakot, majd a kézikönyv Csatlakozás a vezeték nélküli hálózathoz fejezetében leírt lépéseket követve csatlakozzon a hálózathoz. 302

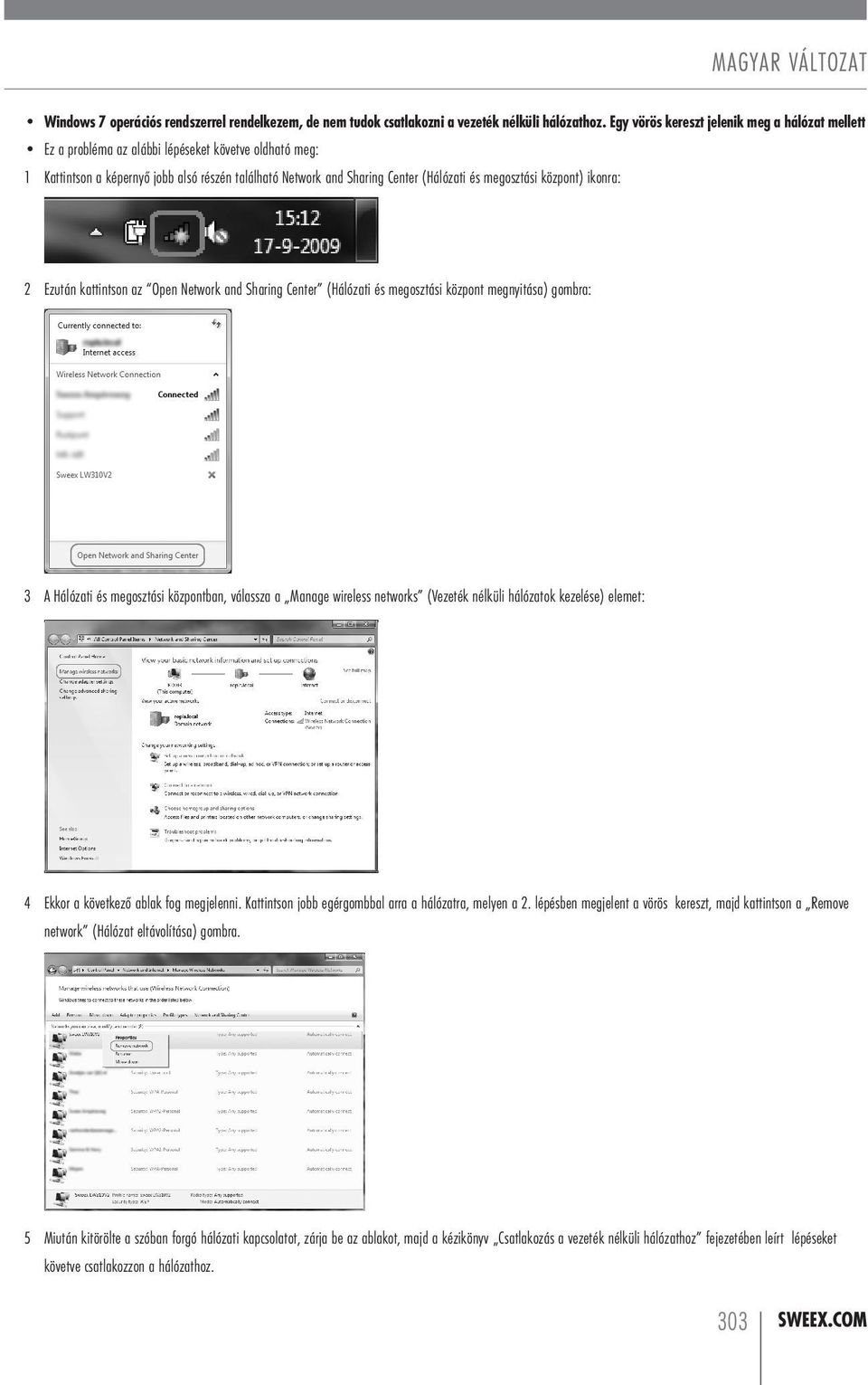

14 Windows 7 operációs rendszerrel rendelkezem, de nem tudok csatlakozni a vezeték nélküli hálózathoz. Egy vörös kereszt jelenik meg a hálózat mellett Ez a probléma az alábbi lépéseket követve oldható meg: 1 Kattintson a képernyő jobb alsó részén található Network and Sharing Center (Hálózati és megosztási központ) ikonra: 2 Ezután kattintson az Open Network and Sharing Center (Hálózati és megosztási központ megnyitása) gombra: 3 A Hálózati és megosztási központban, válassza a Manage wireless networks (Vezeték nélküli hálózatok kezelése) elemet: 4 Ekkor a következő ablak fog megjelenni. Kattintson jobb egérgombbal arra a hálózatra, melyen a 2. lépésben megjelent a vörös kereszt, majd kattintson a Remove network (Hálózat eltávolítása) gombra. 5 Miután kitörölte a szóban forgó hálózati kapcsolatot, zárja be az ablakot, majd a kézikönyv Csatlakozás a vezeték nélküli hálózathoz fejezetében leírt lépéseket követve csatlakozzon a hálózathoz. 303

15 304

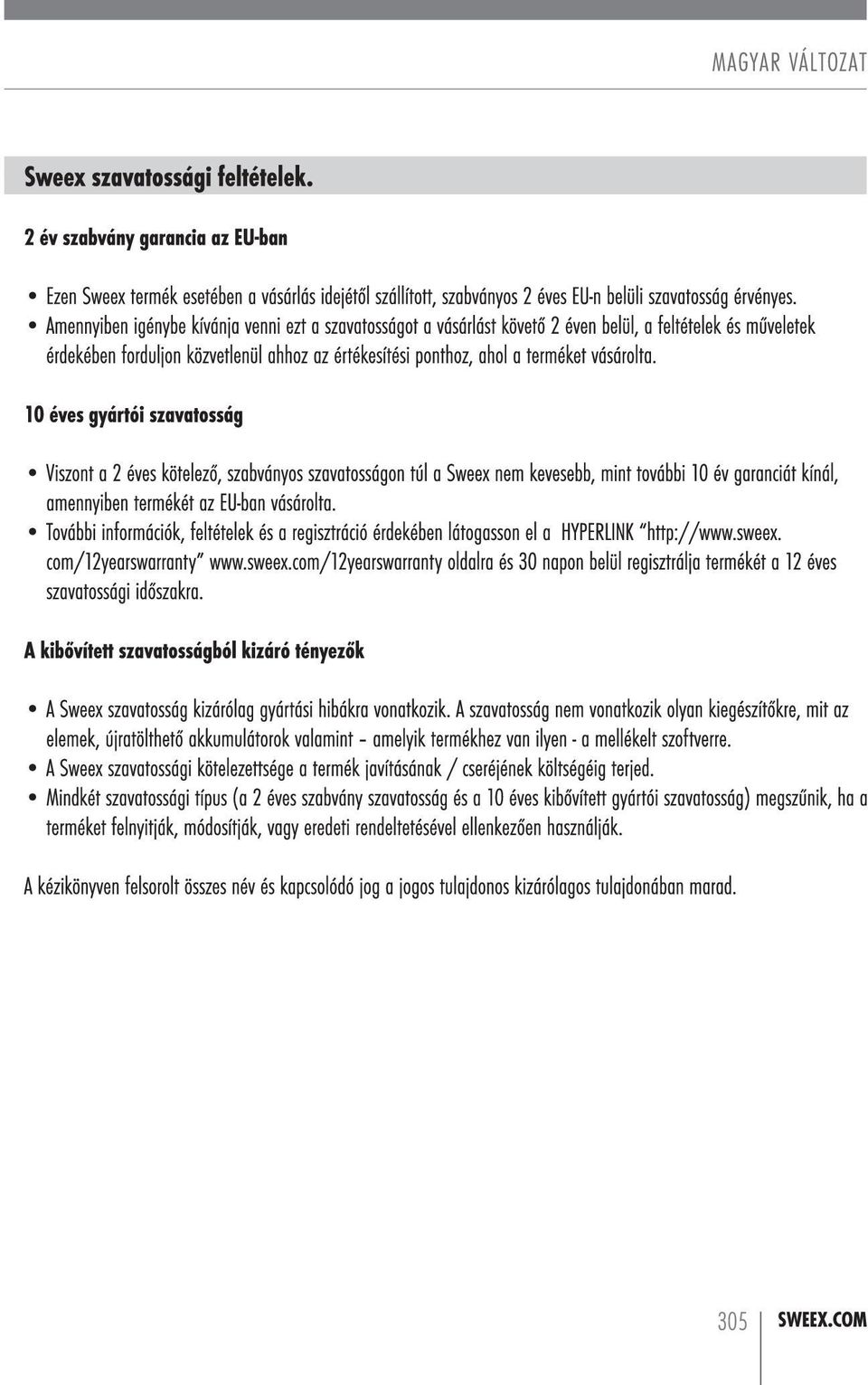

16 305
