1 Előadás témája: DVR-ek és hálózati beállításuk Előadó: Szentandrási-Szabó Attila Műszaki és kereskedelmi igazgató

2 720p AHD valós idejű DVR-ek Duál technológia (analóg/ahd) Automatikus videojel felismerés (használható együtt 2 csatornánként párban) Új mini fém burkolat (4, és 8 csatornás kivitelnek) Megszokott Provision-ISR grafikus menü Teljes kompatibilitás az összes korábbi Provision-ISR alkalmazással (CMS, mobil app., IE böngésző)

és 8 csatornás kivitelnek) Megszokott Provision-ISR grafikus menü Teljes

3 P2P felhő alapú csatlakozás: Mostantól csak annyit kell tennie, ha csatlakozni kíván távolról a DVR-hez, hogy mobiltelefonjával leolvassa a QR kódot (Provision CAM mobil app-ot használva), vagy a DVR MAC címét a felhő alapú szerverbe másolja ( Hibrid (DVR+NVR) lehetőség: A közeljövőben, ha frissíti az AHD DVR firmware-ét verzióra, akkor meglévő DVR-ében NVR csatornák elérésére lesz lehetősége, hogy ahhoz IP kamerákat csatlakoztathasson (elérhető csak az ilyen funkciót támogató típusoknál)

provisionisr-cloud.com). Hibrid (DVR+NVR) lehetőség: A közeljövőben, ha frissíti az AHD DVR firmware-ét 3.4.

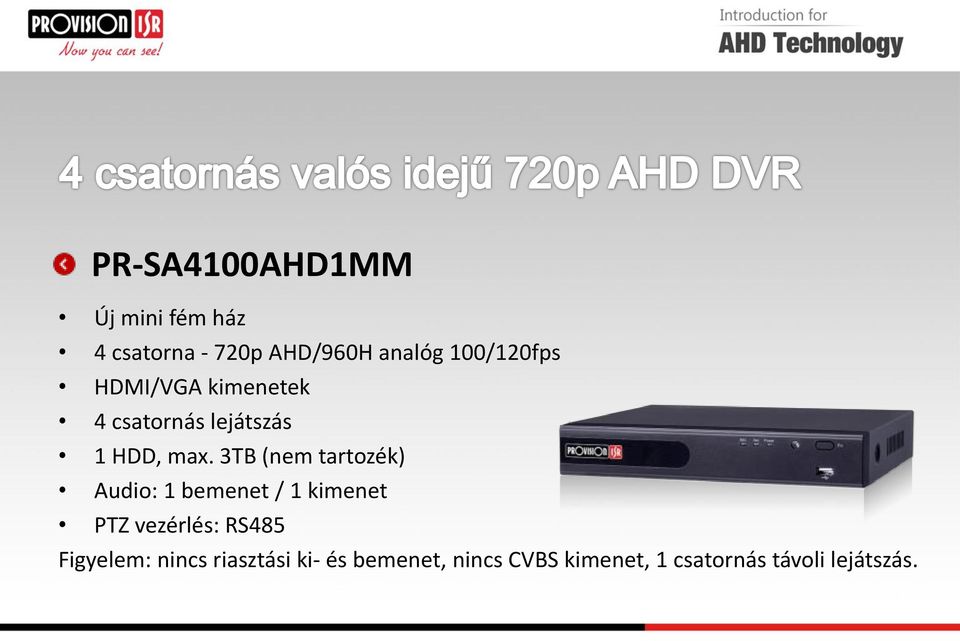

4 PR-SA4100AHD1MM Új mini fém ház 4 csatorna - 720p AHD/960H analóg 100/120fps HDMI/VGA kimenetek 4 csatornás lejátszás 1 HDD, max. 3TB (nem tartozék) Audio: 1 bemenet / 1 kimenet PTZ vezérlés: RS485 Figyelem: nincs riasztási ki- és bemenet, nincs CVBS kimenet, 1 csatornás távoli lejátszás.

3TB (nem tartozék) Audio: 1 bemenet / 1 kimenet PTZ vezérlés: RS485

5 PR-SA8200AHD1MM Új mini fém ház 8 csatorna - 720p AHD/960H analóg 200/240fps HDMI/VGA kimenetek 4 csatornás lejátszás 1 HDD, max. 3TB (nem tartozék) Audio: 1 bemenet / 1 kimenet PTZ vezérlés: RS485 Figyelem: nincs riasztási ki- és bemenet, nincs CVBS kimenet, 1 csatornás távoli lejátszás.

6 PR-SA16200AHD1 1U magas kicsi fém ház (nem teljes Rack méret) 16 csatorna - 720p AHD (200/240fps) / 960H analóg (400/480fps) HDMI/VGA kimenetek 8 csatornás lejátszás 1 HDD, max. 3TB (nem tartozék) Audio: 1 bemenet / 1 kimenet PTZ vezérlés: RS485 Figyelem: nincs riasztási ki- és bemenet, nincs CVBS kimenet, 4 csatornás távoli lejátszás.

7 PR-SA16200AHD1(1U) 1U teljes Rack méretű fém ház 16 csatorna - 720p AHD (200/240fps) / 960H analóg (400/480fps) HDMI/VGA kimenetek 8 csatornás lejátszás 2 HDD, egyenként max. 3TB (nem tartozék) Audio: 4 bemenet / 1 kimenet PTZ vezérlés: RS485 Figyelem: nincs riasztási ki- és bemenet, nincs CVBS kimenet, 4 csatornás távoli lejátszás.

Hálózatra programozás 1. Hálózatra programozás menete: 1. Kliens számítógép hálózati tulajdonságainak beállítása; 2. DVR hálózati tulajdonságainak beállítása; 3. Hálózati kábelek csatlakoztatása; 4.

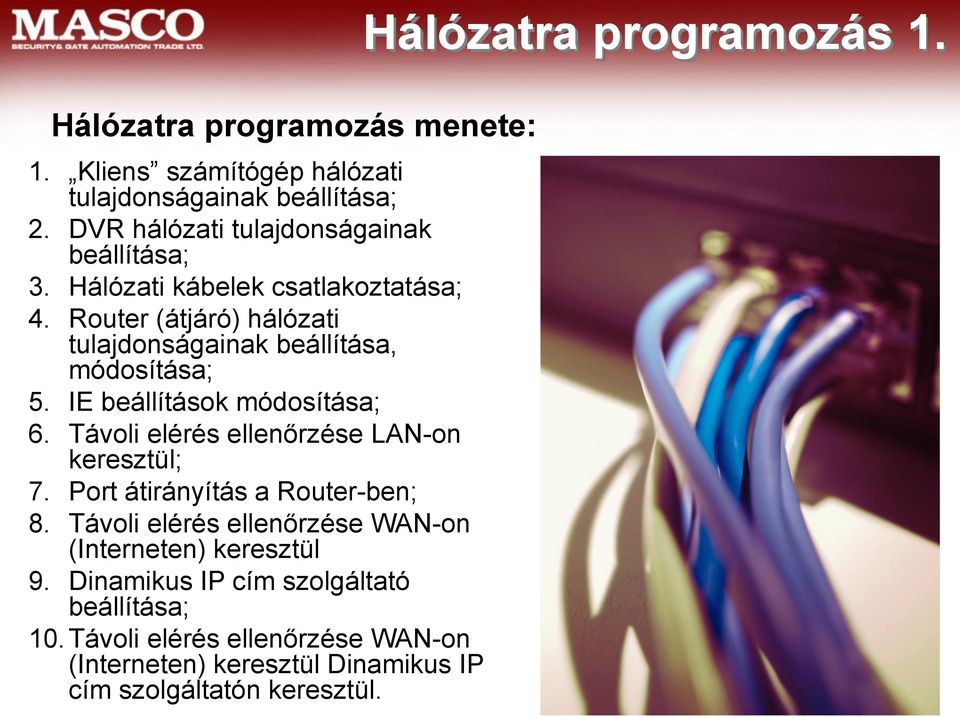

8 Hálózatra programozás 1. Hálózatra programozás menete: 1. Kliens számítógép hálózati tulajdonságainak beállítása; 2. DVR hálózati tulajdonságainak beállítása; 3. Hálózati kábelek csatlakoztatása; 4. Router (átjáró) hálózati tulajdonságainak beállítása, módosítása; 5. IE beállítások módosítása; 6. Távoli elérés ellenőrzése LAN-on keresztül; 7. Port átirányítás a Router-ben; 8. Távoli elérés ellenőrzése WAN-on (Interneten) keresztül 9. Dinamikus IP cím szolgáltató beállítása; 10.Távoli elérés ellenőrzése WAN-on (Interneten) keresztül Dinamikus IP cím szolgáltatón keresztül.

Router (átjáró) hálózati tulajdonságainak beállítása, módosítása; 5. IE beállítások módosítása; 6. Távoli elérés ellenőrzése LAN-on keresztül; 7.

9 Hálózatra programozás 2. PC ( kliens ) hálózati tulajdonságainak beállítása: Hálózati kapcsolatok megjelenítése; Hálózati kapcsolatok tulajdonságainak beállítása; TCP/IP protokoll tulajdonságainak beállítása: IP cím: PC IP címe, ugyan az a tartomány mint, a DVR és a Router, de utolsó számcsoport térjen el.; Maszk: ; Átjáró: Router IP címe, ugyan az a tartomány mint, DVR és a PC, de utolsó számcsoport térjen el.

kapcsolatok tulajdonságainak beállítása; TCP/IP protokoll tulajdonságainak beállítása: IP cím: PC IP címe,

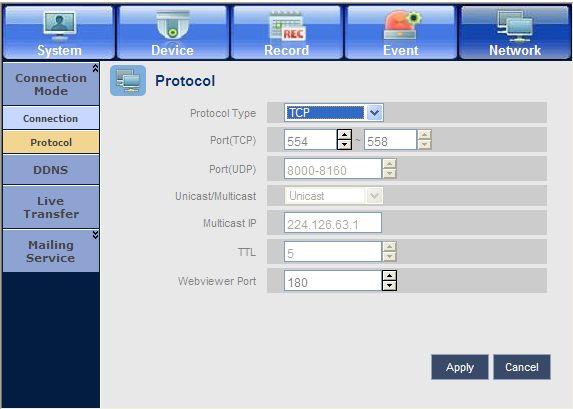

10 Hálózatra programozás 3. DVR hálózati tulajdonságainak beállítása: IP cím beállítása (fix); Alhálózati maszk beállítása; Router IP címének beállítása; DNS (szolgáltatótól, csak ha Router nélkül használjuk) Port beállítása, ha szükséges (ha nem, akkor megtudjuk mit, miket, és milyet használ a DVR).

Alhálózati maszk beállítása; Router IP címének beállítása; DNS

11 Hálózatra programozás 4. Hálózati kábelek csatlakoztatása: Csatlakoztatni a hálózati kábelt a PC-be, (ha van Router és ha az nem WiFi-s); Csatlakoztatni a hálózati kábelt a DVR-be; Csatlakoztatni a hálózati kábeleket a Router-be, esetleg switch-be.

12 Hálózatra programozás 5. Router hálózati tulajdonságainak beállítása: Kapcsolat tulajdonságainak beállítása: Fix IP cím (szolgáltatótól); ADSL: PPPoE; Kábel: Dynamic IP DHCP szerver beállítása (ha szükséges).

13 Hálózatra programozás 6. Internet Explorer böngésző beállításának módosítása: ActiveX vezérlők engedélyezése az IE böngészőben: Internet Explorer beállítások; Biztonság; Internet; Egyéni szint.

14 Hálózatra programozás 7. Távoli elérés LAN-on keresztül: Böngészőből meghívni a DVR IP címét: 80-as porton lévő DVR esetében IP cím pl: ; Nem 80-as porton lévő DVR esetében ( cím:port) pl:

IP címét: 80-as porton lévő DVR esetében IP cím pl: 192.

15 Hálózatra programozás 8. Port átirányítás a Router-ben: Port átirányítás beállítása (Port-IP, Port-Port-IP): 80-as TCP/IP Port használatakor, azt is át kell irányítani; Ha nem használható a 80- as TCP/IP Port (foglalt, vagy a DVR nem támogatja), akkor az átállított Port-okat kell átirányítani; Több DVR van (vagy más pl.: UDP ), akkor az átállított Port-okat kell átirányítani; DMZ (minden Port megnyitása és átirányítása egy IP címre).

használatakor, azt is át kell irányítani; Ha nem használható a 80- as TCP/IP Port (foglalt, vagy a DVR nem

16 Hálózatra programozás 9. Távoli elérés WAN-on keresztül: Böngészőből meghívni a Router külső IP címét (más PC-ről): 80-as porton lévő DVR esetében IP cím pl: ; Nem 80-as porton lévő DVR esetében ( cím:port) pl:

külső IP címét (más PC-ről): 80-as porton lévő DVR esetében IP

17 Hálózatra programozás 10. Dinamikus IP cím szolgáltató beállítása: Dinamikus IP cím kezelő szolgáltatónál Domain név regisztrálása: DVR gyártója a szolgáltató (AVTECH, SAMSUNG, PROVISION-ISR); Router gyártója a szolgáltató (D-Link); Ingyenes/fizetős külső szolgáltató (No-IP); DDNS szolgáltatás beállítása a Router-ben (ha a Router gyártója, vagy külső a szolgáltató).

regisztrálása: DVR gyártója a szolgáltató (AVTECH, SAMSUNG, PROVISION-ISR); Router gyártója

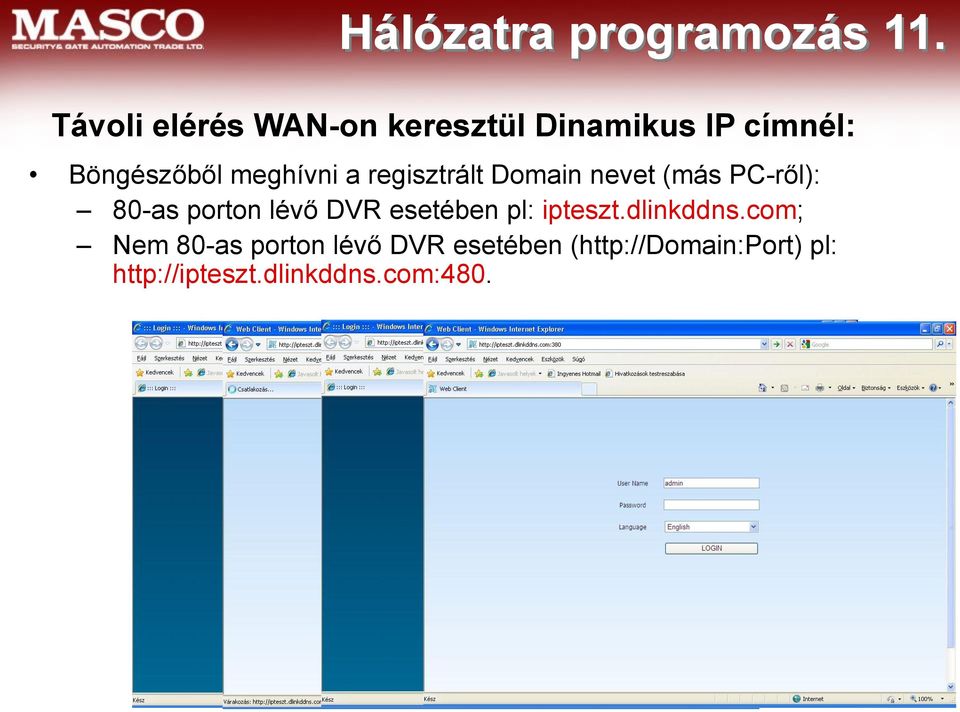

18 Hálózatra programozás 11. Távoli elérés WAN-on keresztül Dinamikus IP címnél: Böngészőből meghívni a regisztrált Domain nevet (más PC-ről): 80-as porton lévő DVR esetében pl: ipteszt.dlinkddns.com; Nem 80-as porton lévő DVR esetében ( pl:

a regisztrált Domain nevet (más PC-ről): 80-as porton lévő DVR esetében

19 Hálózatra programozás 12. Már csak egy dolog van hátra, használni a rendszert!

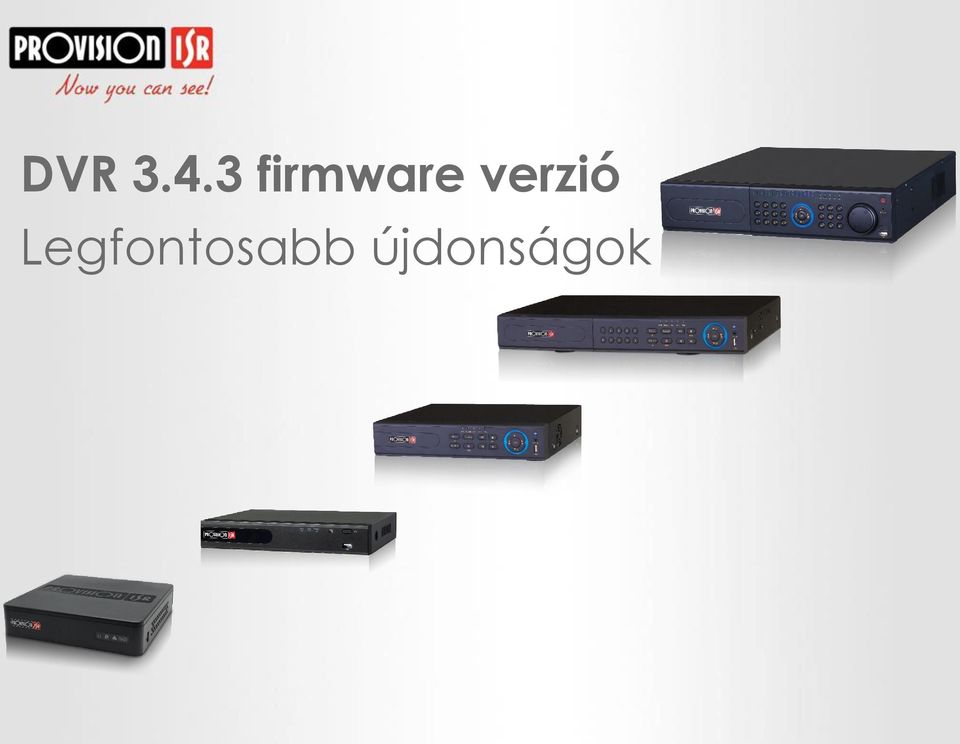

20 DVR firmware verzió Legfontosabb újdonságok

21 1) Hibrid lehetőségek: A DVR-ek melyek támogatják ezt a lehetőséget, ezáltal hibrid képrögzítőkké válnak, mert analóg és IP kamerák is csatlakoztathatóvá válnak. Ezzel a 8 csatornás DVR rendelkezni fog 1 IP csatornával, mely segítségével 9 csatornássá válik az eszköz. Az IP csatornák teljesen kompatibilisek az ONVIF protokollal. Fontos megjegyzés: Firmware frissítés után a HDD-t formázni kell, mielőtt az új IP csatornán képrögzítés indulna.

22 2) P2P (peer-to-peer) felhő alapú kapcsolat: A firmware verziójú DVR-eknél, a hálózatra csatlakoztatás még sosem volt ilyen egyszerű. Nincs szükség többé fix (statikus) IP címre, DDNS szolgáltatásra és Port átirányításra. (Jellemző hálózati környezet mellett tűzfal és hálózati védelem nélkül) Ez a szolgáltatás elérhető a Provision CAM mobil app-on., és web böngészőn a domain-en keresztül.

23 A P2P szolgáltatás aktiválásának érdekében lépjen a DVR menüjébe. Menü Alap Hálózat NAT menüben a NAT szolgáltatást engedélyezni kell.

24 Két lehetőség a P2P kapcsolathoz: Mobil app. (Provision CAM) és a Web böngésző Mobil alkalmazás (Provision CAM) Web böngésző (

25 Csatlakozás mobil eszközzel: 1) A csatlakozáshoz szükséges kódért: Lepjen be a DVR Menü Információ QRCODE menüpontba. 2) Indítsa el a Provision Cam alkalmazást és kattintson a QR kód ikonra. 3) Olvassa be a QR kódot a DVR Menü képernyőről, vagy az eszköz burkolatáról. 4) Írja be a felhasználónevet, jelszót és kattintson a Login gombra.

26 Csatlakozás Web böngészővel: 1) A csatlakozáshoz szükséges kódért: Lepjen be a DVR Menü Információ QRCODE menüpontba 2) Web böngészővel hívja: domaint 3) A QR kód alatti kódot írja a Serial No ablakba. 4) Írja be a felhasználónevet, jelszót és kattintson a LOGIN gombra*. *Az első csatlakozás előtt a P2P ActiveX vezérlő telepítése szükséges

27 Köszönöm figyelmüket! Szentandrási-Szabó Attila Műszaki és kereskedelmi igazgató
