ET-DVR-04100DA2, ET-DVR-08200CA2, ET-DVR16400CA2 DVR-ek telepítési útmutatója

Save this PDF as:
 WORD  PNG  TXT  JPG

Méret: px
Mutatás kezdődik a ... oldaltól:

Download "ET-DVR-04100DA2, ET-DVR-08200CA2, ET-DVR16400CA2 DVR-ek telepítési útmutatója"

Átírás

1 ET-DVR-04100DA2, ET-DVR-08200CA2, ET-DVR16400CA2 DVR-ek telepítési útmutatója

2 1. ÓVINTÉZKEDÉSEK Kérjük vegye figyelembe és tartsa be a következő óvintézkedéseket, hogy elkerülje a nem megfelelő működés miatt esetleg bekövetkező adatvesztést vagy sérülést! A DVR a megadott hőmerséklet-tartomány és páratarrtalom mellett fog megfelelően működni. Ne telepítse a DVR-t poros, nedves, vagy füstös környezetbe! Az eszközt telepítse stabil, sík felületre a megfelelő működés érdekében! Ne zárja el a DVR szellőzőnyílását! Az utasításoknak megfeleően telepítse a DVR-t! Kerülje el hogy a készülékre vagy készülékbe folyadék kerülhessen! Ne telepítse a DVR-t semmilyen más készülék tetejére. Ne próbálja megjavítani a DVR-t, bízza ezt szakemberre, vegye fel a első sorban kapcsolatot a telepítővel, ha ez nem lehetséges akkor a forgalmazóval! Kizárólag a gyártó által megjelölt és ajánlott HDD-t használja a DVR-ben! 2. MEGJEGYZÉS Ez a kézikönyv kizárólag a benne szereplő típusokhoz szolgál tájékoztató jellegű információkat! Az itt szereplő adatzok és információk értesítés nélkül bármikor frissülhetnek, változhatnak! A leírásban szereplő ábrák illusztrációk, a képernyőn megjelenő valós informáciktól eltérhetnek. Amennyiben bármilyen kérdése adódik, kérjük vegye fel a kapcsolatot elsősporban a telepítővel, másod sorban a forgalmazó céggel. A DVR gyári beállítása PAL rendszer. 1

3 TARTALOMJEGYZÉK 1. ÓVINTÉZKEDÉSEK MEGJEGYZÉS TERMÉK BEMUTATÁSA JELLEMZŐK SZOLGÁLTATÁSOK TELEPÍTÉS DVR BEMUTATÁSA EGÉR HASZNÁLATA ADATOK BEVITELE BE- ÉS KIKAPCSOLÁS A MENÜ IKONJAI ÉLŐKÉPES MEGTEKINTÉS JOBB EGÉRGOMBOS MENÜ FŐMENÜ RÉSZLETEZÉSE FŐMENÜ>KERESÉS MENÜPONT FŐMENÜ>BEÁLLÍTÁSOK MENÜPONT FŐMENÜ > TÁROLÓ FŐMENÜ > KIMENETEK FŐMENÜ KARBANTARTÁS MENÜPONT FŐMENÜ > LEÁLLÍTÁS INTERNETES ELÉRÉS INTERNETES MŰKÖDÉS HÁLÓZATI SZOLGÁLTATÁSOK DDNS NTP SZOLGÁLTATÁS (Hálózati időszinkron) PTZ BEÁLLÍTÁSOK

4 5.4. KÉTIRÁNYÚ HANGÁTVITEL MEREVLEMEZ TARTALÉK ÜZEMMÓD HDD S.M.A.R.T FUNKCIÓ DVR FIRMWARE FRISSÍTÉSE: GYAKORI HIBÁK FÜGGELÉK: TÁVIRÁNYÍTÓ

5 3. TERMÉK BEMUTATÁSA 3.1. JELLEMZŐK Ez a DVR egy olyan kíváló termék, amely H.264 tömörítéssel, merevlemezes rögzítéssel, TCP/IP átvitellel és Linux alapú operációs rendszerrel biztosítja hogy egy video megfigyelő rendszer tökéletes alkotó eleme legyen. Fejlett technológiájánkak köszönhetően kíváló képminőséget és megbízható működést garantál. Az eszköz támogatja az összehangolt (szinkronizált) videó és audio rögzítést, lejátszást és megjelenítést. Ez a sorozat biztosítja a hálózati elérésen alapuló rendszer kezelést és a kiváló hálózati video jelfolyam továbbítást. Ez a leírás a 4 és a 8 csatornás rögzítő eszközökhöz készült SZOLGÁLTATÁSOK ÉLŐKÉPES MEGJELNÍTÉS Kompozit (BNC) kimenet, szinkronizált VGA kimenet. TÖMÖRÍTÉS H.264 videó tömörítés, G.711 hang tömörítés, a 4 csatornás eszköznél minden csatornán 25(30) fps rögzítési sűrűség D1 felbontás mellett. Ez a 8 csatornásnál az 1. és 2. csatornákon lehetséges, a többi csatornán 25(30) fps-t biztosít CIF felbontás mellett. RÖGZÍTÉS A rögzítési módok között szerepel a kézi, az időzített, a riasztásvezérelt és a mozgásvezérelt. Támogatja a SATA2 HDD alkalmazását a S.M.A.R.T technológia mellett. Támogatja továbbá az USB eszközre és a hálózaton keresztüli távoli mentést. VISSZAJÁTSZÁS Lehetőség van többféle visszajátszásra: helyi és hálózaton keresztüli, több csatornás, és párhuzamos szinkronizált visszajátszás. Támogatja továbbá a gyorsított vagy lassított lejátszást, a visszafelé történő lejátszást és a képkockánkénti léptetést is. Az idő szerinti visszajátszás is elérhető az eszkö segítségével. KAMERA ELLENŐRZÉS ÉS RIASZTÁS Távoli kamera ellenőrzés és több csatornás riasztás bemenet a külső eszközökről érkező jelzések fogadására, mozgásérzékeléses riasztás, video jelkimaradás riasztás, kamera eltakarás riasztás, több csatornás riasztás kimenet riasztások általi vezérlésekhez. 4

6 KOMMUNIKÁCIÓS FELÜLET USB 2.0 nagy sebességű csatoló felület különböző tároló eszközökre történő mentéshez és normal Ethernet felület, amely 10/100 Mbit/s-os kapcsolatot biztosít. HÁLÓZATI PROTOKOLOK Támogatja a TCP/IP, UDP, RTP/RTSP, DHCP, PPPOE, DDNS, NTP stb protokolokat. Biztosítja a hálózaton keresztül történő élőképes megtekintést, rögzítést, visszajátszást és kamera ellenőrzést. Beépített web szerver és IE böngésző biztosítja az interneten keresztüli hozzáférést. MŰKÖDTETÉS Vezérelheti az előlapi billentyűzetről, az IR távirányítóról, egérrel vagy távoli hozzáféréssel TELEPÍTÉS ELLENŐRIZZE A DVR-T ÉS TARTOZÉKAIT Amikor kicsomagolja a DVR-t a következőket kell találnia a csomagolásban. Amennyiben valami hiányzik, kérjük értesítse az üzletet ahol vásárolta. Digitális video rögzítő AC/DC adapter USB egér IR távirányító Merevlemez-beépítő csomag Kezelési utasítás (CD) Rövid kezelési utasítás (CD) 5

7 MEREVLEMEZ TELEPÍTÉSE Eszközök és telepítés Szükség van egy Philips hegyű (kereszthornyú) csavarhúzóra, valamint egy merevlemezre (HDD), amit beszerel a DVR-be. Merevlemez jellemzői: 3,5 -os SATA merevlemez, maximális kapacitás 2 TB. Telepítés lépései Győződjön meg arról, hogy elektrosztatikusan nincs feltöltődve mielőtt nekikezd a HDD telepítésének. Az elektrosztatikus feltöltődés tönkreteheti a HDD-t és a DVR belső alkatrészeit. A kockázat csökkentése érdekében használjon antisztatikus alátétet és földelt csuklópántot. 1. Philips csavarhúzó segítségével távolítsa el a DVR fedelét rögzítő csavarokat (oldalanként és a hátoldal felső élénél 2 db). Őrizze meg a csavarokat az összeszereléshez. 2. A HDD alján található menetes hüvelyeket illessze a DVR alján található rögzítő furatok fölé, majd a csavarokkal rögzítse a HDD-t úgy, hogy a táp- és adatcsatlakozók az alaplapon található cstlakozóknak megfelelően helyezkedjenek el. A mellékelt csavarokat használja a HDD rögzítéséhez. A nem kívánt kellemetenségek elkerülése végett a HDD-t jól rögzítse a DVRben. 3. Csatlakoztassa a megfelelő helyre a táp- és adatcsatlakozókat, győződjön meg arról, hogy a csatlakozás stabil. 4. Helyezze vissza a burkolatot, majd rögzítse a csavarokkal. Megjegyzés: A HDD mérete meghatározza, hogy mennyi adatot (kepi információt) tud rögzíteni a DVR. Ezt egyébként a rögzítési paraméterek is befolyásolják (képminőség, felbontás, képsűrűség), amelyekről az 5.10 fejezetben olvashat. 6

8 DVR BEÜZEMELÉSE, RENDSZERBE ILLESZTÉSE Előkészületek Mielőtt a DVR-t egy video megfigyelő rendszerbe illeszti, minden elemet össze kell szerelnie és a kábeleket csatlakoztatnia kell. Ebbe tartoznak a kamerák tápegységei, a táp- és video kábelek, a monitork és azok tápegységei, a DVR tápegysége és kábelei, a vezérléshez szükséges egér. DVR csatlakoztatása a rendszerhez A DVR csatlakoztatása a video megfigyelő rendszer egyéb elemeihez a következőképpen történik: Helyezze a DVR-t stabil és egyenes felületre, majd csatlakoztassa a kamerák kábeleit a DVR hátlapján található video bemeneti csatlakozókhoz. Csatlakoztasson a VGA kimenetre egy monitort. Csatlakoztasson egy IP hálózati kábelt a DVR RJ45 csatlakozójához, amelyen keresztül a DVR csatlakozhat a helyi vagy egyéb hálózatokhoz. A hálózati csatlakozás előtt célszerű a DVR-t egy kereszt kábellel közvetlenül csatlakoztatni egy PC-hez vagy laptophoz, hogy a DVR hálózati beállításait ellenőrizni lehessen egy távoli eléréssel. Így sok későbbi problémától kímélheti meg magát a telepítő. Csatlakoztassa mellékelt USB egeret a hátlapon lévő USB csatlakozóba a könnyebb kezelés érdekében. Csatlakoztassa a hálózati tápegyság csatlakozóját a DVR hátlapján található tápcsatlakozóba. Figyelem: Külső vezérlő eszköz, vagy PTZ eszköz csatlakoztatása előtt olvassa el az idevonatkozó utasításokat. A DVR hálózati kábeleit tegye az összes többi kábel alá és győződjön meg a megfelelő és biztonságos csatlakoztatásról. 7

9 3.4. DVR BEMUTATÁSA ELŐLAP Ssz Megnevezés Rendeltetés 1 Márkajel DVR Logo 2 Kijelzők Hálózat BE, Hálózati forgalom, Rögzítés aktív 3 IR/Ext.IR IR távirányító vevőegység 4 Kezelőgombok DVR kezelőgombok, lejátszás, leállítás, szünet/léptetés, gyors előre, gyors vissza, képernyőmód Vezérlések: Fel/Le, menu léptetések Bal/job képernyőmódok 5 Vezérlőgombok Enter: Megerősítés Gyári adatok Menu beállítás 6 Menu Be-kilépés a főmenübe/ből 7 USB USB 2.0 Portok az egérnek és külső eszközöknek 8

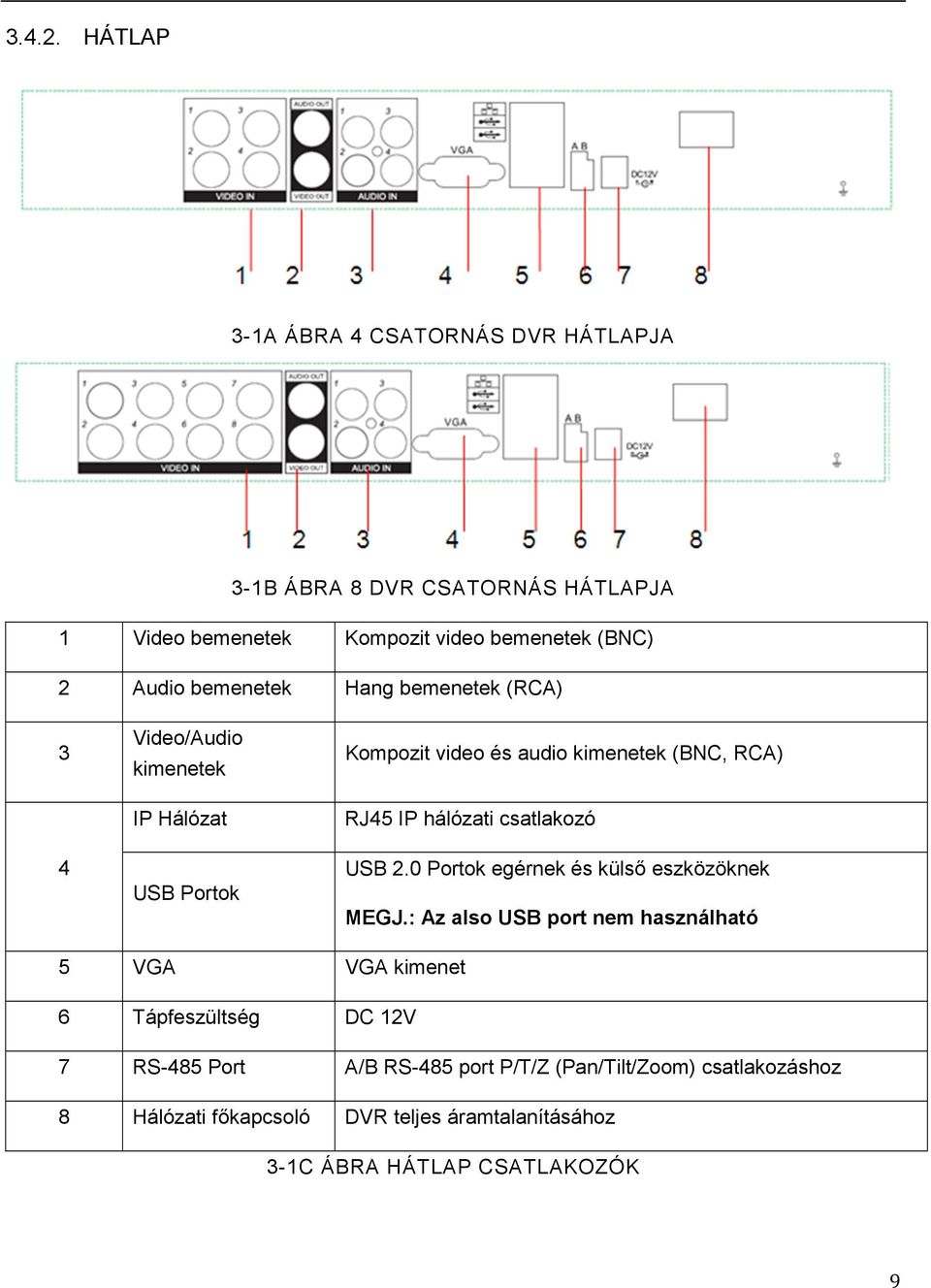

10 HÁTLAP 3-1A ÁBRA 4 CSATORNÁS DVR HÁTLAPJA 3-1B ÁBRA 8 DVR CSATORNÁS HÁTLAPJA 1 Video bemenetek Kompozit video bemenetek (BNC) 2 Audio bemenetek Hang bemenetek (RCA) 3 4 Video/Audio kimenetek IP Hálózat USB Portok Kompozit video és audio kimenetek (BNC, RCA) RJ45 IP hálózati csatlakozó USB 2.0 Portok egérnek és külső eszközöknek MEGJ.: Az also USB port nem használható 5 VGA VGA kimenet 6 Tápfeszültség DC 12V 7 RS-485 Port A/B RS-485 port P/T/Z (Pan/Tilt/Zoom) csatlakozáshoz 8 Hálózati főkapcsoló DVR teljes áramtalanításához 3-1C ÁBRA HÁTLAP CSATLAKOZÓK 9

11 *Az A és B csatlakozók a PTZ eszköz A és B csatlakozójához illeszthető. Az A megfelel a +, míg a B megfelel a polarításnak. Az A és B csatlakozók közé helyezett 120 Ohmos ellenállás csökkenti a PTZ jel interferenciáját, amikor több eszköz van csatlakoztatva az RS485 adatbusz-vonalra. Hátlap csatlakozók az 1 U magas 4/8/16 csatornás 4 hangos eszközöknél: Hátlap csatlakozók az 1 U magas 4/8/16 csatornás 1 hangos eszközöknél: 3-3A ÁBRA HÁTLAP CSATLAKOZÓK 10

12 Ssz Megnevezés Rendeltetés 1 Video bemenetek Kompozit video bemenetek (CVBS), BNC csatlakozók 2 Audio bemenetek Hang bemenet csatlakozók 3 HDMI HDMI kimeneti csatlakozó 4 VGA VGA kimeneti csatlakozó 5 Video/ Audio kimenetek Kompozit video/audio kimeneti csatlakozók 6 I/O csatlakozók Vezérlő be- és kimenetek, RS485 csatlakozók 7 USB/IP hálózat USB2.0 és RJ-45 csatlakozók 8 Tápfeszültség DC 12V. 9 Hálózati főkapcsoló DVR teljes áramtalanításához 3-3B ÁBRA HÁTLAP CSATLAKOZÓK HÁTLAP CSATLAKOZÓK I/O CSATLAKOZÓK 3-4A ÁBRA 8CH I/O CSATLAKOZÓK 3-4B ÁBRA 16CH I/O CSATLAKOZÓK Ssz Megnevezés Rendeltetés 1 Vezérlő bemenet Külső vezérlő eszköz csatlakoztatásához (PIR, riasztóközpont, kontaktusok). 2 GND Negatív 3 Vezérlő kimenet Külső eszköz vezérléséhez (Zümmer, sziréna, villogó). 4 RS-485 Kommunikációs csatlakozó PTZ eszköz vezérléséhez 3-4C ábra I/O csatlakozók 11

13 3.5. EGÉR HASZNÁLATA Az előlapi kezelőszerveken és az IR távirányítón kívül lehetőség van a DVR kezelésére az USB portra csatlakoztatott egér használatával. A következő fejezet ezt a lehetőséget mutatja be. Bal gomb használata Amennyiben még nincs bejelentkezve, felugrik a bejelentkező ablak. a felhasználónév és jelszó megadása után az OK-ra kattintva megjelenik a Főmenü, amely az élőképes megjelenítés idején látható. A bal gombra kattintva léphet be a menübe. Kattintson a pontos utasításra a használathoz. Változtassa meg a párbeszédablak állapotát Kattinson a nagy dobozra és a a bővített lista legördül 3D PTZ vezérlő módban a kattintás után húzza az egeret a job also sarokba, ez engedélyezni fogja a 3D PTZ vezérlést. Az egeret a jobb alsóból a bal felsőbe mozgatva tudja a PTZ eszközt vezérelni. További részletekért nézze meg az 5.4 fejezetet. Bal gomb dupla kattintás Kiválasztás és megerősítés vagy megnyitás, pl dupla kattintás video lejátszáshoz. Több képernyős megjelenítés ideje alatt a kiválasztott képmezőbe történő dupla kattintásra a kiválasztott mező teljes képernyős megjelenítésre vált, majd újabb dupla kattintásra visszatér a több képernyős mód. Jobb gomb használata Kapcsolódó menu felugrása Mentés nélküli kilépés a menüből Görgetés Kiválasztott értékek növelése/csökkentése amíg a párbeszédablak nyitva van Fel- le mozgatás a listákon Zoom növelés és csökkentés a 3D PTZ módban Egér mozgatása Kurzor mozgatása a kiválasztáshoz és vezérléshez 12

14 Drag-elés Mozgásérzékelési terület kiválasztása Lefedett terület beállítása 3D PTZ zoom kiválasztása 3.6. ADATOK BEVITELE Az adatokat a megfelelő ablakok megnyitása után tudjuk a rendszerbe vinni kis- és nagybetűk, számok és szimbólumok segítségével. A bal egér gombbal válasszuk ki a kívánt karaktert, a balra nyíl jelenti a visszatörlést, míg a karaktert használhatjuk a szóköz bevitelére. Betűk bevitele Számok bevitele 3-5 ÁBRA KIS- ÉS NAGYBETŰ TÁBLA Speciális karakterek bevitele 3-6 ÁBRA 3-1 SZÁMTÁBLA 3-7 ábra SPECIÁLIS KARAKTERTÁBLA 13

15 3.7. BE- ÉS KIKAPCSOLÁS BEKAPCSOLÁS Amennyiben a DVR-t megfelelően telepítette és a kapcsolót felkapcsolja ON állásba, a hálózati táplálást jelző LED világítani kezd és a DVR automatikusan betölti a működtető programot. Különböző típusok eltérően végezhetik ezt a folyamatot, ezért nézze át a z előlapról szóló fejezetet. Amenniyben a DVR valamilyen hardver elem csatlakozását érzékeli indításkor, az indulási folyamat kb 20 másodpercet vesz igénybe. Induláskor egy hangjelzés jelzi a működést, majd a több képernyős megjelenítés töltődik be és elindul a normal működés. Továbbiakat a Főmenüről szóló fejezetben olvashet. A rögzítési időbe beleeszámít az indulási idő is, mert a DVR induláskor automatikusan rögzíteni kezd. 3-8 ÁBRA (A 4-ES ÉS 8-AS DVR MŰKÖDÉSE MEGEGYEZIK) Megj.: Mindig a tartozékként adott tápegységet használja, egyéb eszköz nem javasolt LEÁLLÍTÁS Kattintson a leállítás gombra a DVR kikapcsolásához. 14

16 Főmenü Leállítás Leállítás. 3-9 ÁBRA ESZKÖZ LEÁLLÍTÁSA Megj.: Kapcsolja le a DVR hálózati főkapcsolóját, ha a belső merevlemez cseréjét tervezi ÁRAMKIMARADÁS Ha a DVR újraindul egy áramkimaradás, vagy durva leállítás után a DVR a leállás előtti fájlokat elmentett és automatikusan visszatér normal működési módba A MENÜ IKONJAI ÁLLAPOTJELZŐ IKONOK :Rögzítés :Videojel hiányzik :Mozgásérzékelés :Csatorna lezárva :Képernyőmód váltása KEZELÉS IKONJAI :Nincs kiválasztva :Kiválasztva 15

17 :Menüben lefelé :Változások mentése, belépés a menüben :Változások elvetése, kilépés a menüből :Jellemző beállítása :Jellemző mentése :Gyári értékek visszaállítása, vagy a legutolsó mentett érték visszaállítása :Elfogad az aktuális érték elfogadása :Aktuális érték másolása a többi csatornára :Beállítási menübe történő belépés :A riasztási, video érzékelési és indítási menu beállítása 3.9. ÉLŐKÉPES MEGTEKINTÉS Kapcsolja a DVR-t élőképes negjelenítési módba. A datum/idő, csatorna megnevezés vagy ikonok láthatóak és kijelzésre kerül a rögzítési vagy riasztási állapot is a képernyőn. Válthat a megjelenítési módok és a megjelenített csatornák között is az előlapi billentyűzettel, a távirányítóval, vagy az USB egérrel. Amenniyben engedélyezte a képernyőn megjelenő üzeneteket bármilyen külső vezérlés, videojel hiánya kamera eltakarás, mozgásérzékelés vagy hálózati és IP probléma esetére, abban az esetben az üzenet felugrik a képernyőre az eseménny bekövetkezésekor. További információk: RIASZTÁSI ÁLLAPOT JOBB EGÉRGOMBOS MENÜ Kattintson a jobb egér gombbal miután bejelentkezett a valós idejű böngésző felületen és az alábbi legördülő menüt láthatja: 16

18 3-11 ÁBRA JOBB GOMBOS MENÜ (4 és 8 csatornás DVR-hez egyaránt) KÉPERNYŐMÓDOK Maximálisan 8 csatorna jeleníthető meg egy képernyőn. Választható a teljes képernyő,a négyes osztás és a nyolcas osztás PTZ VEZÉRLÉS Válassza a Kimenetek >P/T/Z menüpontban kell beállítani a protokolt, az adatsebességet és a címzést. A részletekért lapozzon az 5.4 menüponthoz KÉPJELLEMZŐK BEÁLLÍTÁSA Ebben a menüpontban lehet a teljes képernyős üzemmódban megjeneő kép jellemzőit beállítani, mint szín, színtelítettség, kontraszt és színárnyalat. A paraméterek beállíthatók a helyi idő serint éjszakai és nappali idősávokra jellemző fényviszonyokhoz. A beállításokat az eszköz automatikusan alkalmazza a legjobb képminőség érdekében. Tekintse meg a 3-12 ábrát: 17

19 3-12 ÁBRA KÉPJELLEMZŐK Időszak két időszakot lehet beállítani a környezeti fényviszonyokhoz, pl nappal és éjszaka. A beálítások automatikusan lépnek életbe a beállított időpontoknak megfelelően. Ellenőrizze, hogy a aktiváló pipát biztosan elhelyezte az időszakok előtti négyzetekben. Színárnyalat beállítható a megjelenített színek valóságos árnyalata. Fényerő Állítsa be a képernyőn megjelenő képek fényerejét, növelheti és csökkentheti a fényerőt a tiszta kép megjelenítés érdekében. Kontraszt Állítsa be a fekete-fehér szinteket a csúszka mozgatásával, hogy megfelelő képet láthasson. Színtelítettség Állítsa be a kép tisztaságát, magasabb érték mellett tisztább képet láthat. Megj: Különböző üzemmódok eltérő funkciókat jelenthetnek KERESÉS Nézze meg a 3.12 pontot RÖGZÍTÉS Megj: Kövesse ezeket az utasításokat a megfelelő rögzítési beállításokhoz. Amikor ÉLŐKÉPES megjelenítésben van, kattintson a RÖGZÍTÉS feliratra, vagy nyomja meg a (piros pontt) rögzítés gombot a távirányítón. Ekkor megjelenik a 3-13 ablak, amelyben kiválaszthatja a megfelelő rögzítési módot az adott kamerákról ÁBRA RÖGZÍTÉS VEZÉRLÉS (4-ES ÉS 8-AS RÖGZÍTŐKHÓZ EGYARÁNT) Ütemezés A rögzítés a beállításoknak megfeleően fog történni, beleértve a mozgásérzékelt és a riasztási rögzítést is. 18

20 Kézi Ezzel a beállítással felülbírálhatja az ütemezett beállítást, bármikor indíthatja a rögzítést a Rögzítés gomb megnyomásával. Stop Összes csatorna rögzítésének leállítása. Egy csatorna rögzítési paramétereinek megváltoztatásához először ellenőrizze, hogy a csatornára ki van-e választva, vagy nincs (a jelöletlen négyzet azt jelenti, hogy nincs rögzítés, míg a jelölt négyzet jelentése, hogy a csatornáról rögzítés történik). Használja az egér billentyűket a kiválasztásokhoz, amelyeket az OK gomb megnyomásával menthet, vagy a Mégsem gombra kattintva változtatás nélkül léphet ki ebből a menüpontból. Megj: az Összes kijelölésével minden csatorna állapotát egyszerre változtahatja meg FŐMENÜ Kattintson a Főmenü gombra, adja meg a felhasznónevet és a jelszót, majd kattintson az OK gombra a belépéshez, ekkor a 3-14 képernyőt láthatja: 3-14 ÁBRA BEJELENTKEZÉS Gyári felhasználók: Típus Felhasználónév Gyári jelszó Administrator admin User user Hidden default default 3-2 ÁBRA GYÁRI FELHASZNÁLÓK Megj: 19

21 Jelszóbiztonság: riasztást fog okozni a jelszó háromszori téves megadása, 5 sikertelen kísérlet után pedig a belépés 30 percre tiltva lesz. Biztonsági okokból változtassa meg a gyári jelszavakat FŐMENÜ RÉSZLETEZÉSE A Főmenüben 6 beállítási lehetőség közül választhat: Keresés, Beállítások, Karbantartás, Kimenetek, Tároló, Leállítás ÁBRA FŐMENÜ KÉPERNYŐ Keresés Rögzített anyagok keresése és lejátszása datum, riasztás vagy mozgásérzékelés szerint. Beállítások Rögzítés, mozgásérzékelés, rendkívüli események, riasztások, rendszer paraméterek, felhasználói jellemzők beállítása. Tároló Merevlemez és mentési jellemzők beállítása. Kimenetek P/T/Z, riasztási kimenetek, soros és kimeneti módok beállítása. Karbantartás Eseménynapló, verzió információk, adatfolyam-információk, és on-line felhasználók megjelenítése. Ebben a menüpontban állíthatja vissza a beállított értékeket gyári értékre és adhat meg automatikus karbantartási jellemzőket. Leállítás Felhasználók kijelentkezése, eszköz leállítása, újraindítás, és felhasználóváltás érhető el ebben a menüpontban. Megj: amikor kijelöl egy Főmenü pontot, akkor a rövid leírás megjelenik az ikonok alatti területen. 20

22 3.12. FŐMENÜ>KERESÉS MENÜPONT Amennyiben kiválasztja a KERESÉS menüpontot a Főmenüből, az alábbi 3-16 képernyőt láthatja: ÁBRA KERESÉS KÉPERNYŐ (MEGYEZIK A 4-ES ÉS 8-AS DVR-EKNÉL) Ssz Típus Leírás 1 Naptár 2 Idő 3 Lejátszás Kattintson a keresett felvétel dátumára, a rögzített felvételek listája automatikusan frissül. Válassza ki a megtekinteni kívánt anyag kezdési és befejezési időpontját a kereséshez. Lejátszás vezérlése: Stop/lejátszás, szünet, gyorsított, lassított, előző/következő képre léptetés SZÜNET módban. 4 Rögzítési mód Válassza ki a rögzített anyag szűrési jellemzőit: NORMÁL, RIASZTÁS, MOZGÁSÉRZÉKELÉS. 5 Csatorna Válassza ki a kívánt csatornát. 6 Lejátszás Válassza ki a lejátszáshoz valamelyik csatornát és a lejátszani kívánt video 21

23 anyagot. 7 Lista Válasszon kezdési időt és csatornát, kattintson a KERESÉS gombraés megjelenik egy lista az eredményről. 8 Mentés Kattintson a ikonra, hogy kiválassza a mentés helyét a listából és kattintson a MENTÉS gombra, ha ki akar lépni a mentés menüből, kattintson a ikonra. 9 Rögzítési lista A keresési lista 128 rögzített file-t tartalmazhat. Válassza ki a kívánt file-t és nyomjon ENTER-t, vagy kattintson duplán az egérrel a kiválasztott sorra a megtekintéshez. R normal rögzítés A riasztásvezérelt rögzítés, M mozgásérzékelt rögzítés. 3-16A ÁBRA RÖGZÍTETT ANYAGOK KÖZÖTTI KERESÉS BEMUTATÁSA 22

24 Lejátszás vezérlés: Billentyű Leírás Megjegyzés Visszajátszás : Gyorsított lejátszás gomb Visszajátszás: Lassított lejátszás gomb Lejátszás/szünet / Visszafelé lejátszás: Vissza gomb Kézi vezérelt kockánkénti lejátszás Lejátszás közben nyomja meg ezt a gombot, ezzel engedélyezi a gyors lejátszást a kiválasztott sebesség értékkel. A gyors lejátszás gomb fordítva működik, mint a lassított lejátszás billentyű. Lejátszás közben ezzel a billentyűvel lassíthatja a visszajátszás sebességét a kiválasztott értéknek megfelelően. A lassított lejátszás gomb fordítva működik, mint a gyorsított lejátszás gomb. A lejátszás/szünet gomb segítségével tud lejátszást indítani és visszatérni a gyorsított illetve lassított lejátszásból a normal lejátszáshoz. A video anyagot akár kockánként visszafelé játszahtja le. Ez a gomb lehetőséget ad, hogy a video anyagot kockánként léptetve akár előre akár visszafelé jatsza le. SZÜNET gomb megnyomása után használható miután a lejátszást elindította. Kattintson valamelyik gombra attól függően hogy előre vagy visszafelé szeretne haladni a lejátszásban. Vissza vagy előre. A tényleges lejátszási sebességet a verziószám is befolyásolhatja. To go backwards, single click again. To stop backward play during normal playback, press Rewind or single-frame advance. Press the play button / to resume normal playback. 3-16B ÁBRA LEJÁTSZÁS VEZÉRLÉS Megj: 1. A DVR visszajátszás ellenőrző sáv többféle információt is ad: lejátszás sebessége, csatorna száma, idő, visszajátszás folyamata stb. 23

25 2. A visszajátszás sebesség és visszafelé lejátszás funkciókban eltérés lehet a verzió számától függően. Kérjük ellenőrizze a verziószámot a megfelelő működés érdekében FŐMENÜ>BEÁLLÍTÁSOK MENÜPONT A Főmenüből lehetősége van belépni a beállítások menüpontba, ahol további menüpontokat érhet a DVR megfeleő működésének beálíltása érdekében: Rendszerbeállítások, Rögzítés, Hálózat, Riasztás, Felhasználók, Rendkívüli események. A 3-17 ábrán a BEÁLLÍTÁSOK képernyőt láthatja ÁBRA BEÁLLÍTÁSOK 24

26 BEÁLLÍTÁSOK MENÜ > RENDSZERBEÁLLÍTÁSOK A RENDSZER ikonra kattintva léphet be Rendszerbeállítások menüpontba a Főmenüből RENDSZERBEÁLLÍTÁSOK Rendszeridő :Állítsa be az aktuális dátumot és időpontot. Megj: Kattintson a [Mentés] gombra, hogy a baállított időpontot elmentse. Dátum formátum : Megváltoztathatja a datum kijelzésének formátumát. DST : Jelölje ki a DST (Daylight Saving Time) négyzetet, hogy engedélyezze ezt a szolgáltatást, majd adja meg a DVR telepítési helyének megfelelő téli és nyári időszámítási dátumokat. Dátumelválasztó : Válassza ki a megfelelő datum elválasztót. Időformátum : Válassza ki a 12, vagy 24 órás időformátumot. Nyelv : Válassza ki a megfelelő nyelvet. HDD megtelt :Amikor a DVR merevlemeze (HDD) megtelik, két lehetőség van: felülírás, vagy a rögzítés leállítása. Amennyiben a felülírást választja, abban az esetben a korábban rögzített videofile-ok felülírásra kerülnek az újakkal. Ha a leállítást választja, abban az esetben a rögzítés leáll. Csomagméret : Állítsa be a videofile-ok méretét, a gyári beállítás 60 perc, a maximum 120 perc. A beállítás azt jelenti, hogy a rögzített anyag ekkora blokkokban lesz eltárolva a merevlemezen. 25

27 DVR No. :Amennyiben több DVR-t csatlakoztat egy rendszeren belül, abban az esetben szüksége lehet a DVR-ek megkülönböztetése, pl egy távirányítóval történő vezérlés esetén. Kattintson a Hozzáadás gombra a távirányítón és adja meg a DVR számát a kezeléshez. Videójel szabványa : Válassza ki a videójelszbványát (PAL vagy NTSC). A kiválasztott szabványnak meg kell egyeznie a kamerák által szolgáltatott videójel szabványával. Automatikus kijelentkezés :0 és 60 perc közötti idő választható. A DVR automatikusan kijelentkezik a beállított idő letelte után, amennyivóben nem történik kezelési művelet. Ez egy biztonsági funkció BEÁLLÍTÁS MENÜ > RÖGZÍTÉS MENÜ A Beállítások menüpont második fejezete a rögzítési beállításokkal foglalkozik. Kattintson az ikonra a belépéshez. Két táblával találkozik: Helyi beállítás és Rögzítési terv. RÖGZÍTÉS MENÜ Helyi beállítás tábla A Helyi beállítás táblát itt láthatja: 3-19 ÁBRA RÖGZÍTÉSI BEÁLLÍTÁSOK ÁLTALÁNOS BEÁLLÍTÁSOK Csatorna : Válasszon csatornát. Tömörítés : H

28 Felbontás : Lehetőség van D1 és CIF felbontás választására attól függően melyik csatorna beállításait végzi. A másodlagos jelfolyam lehet CIF és QCIF felbontású. Az elsődleges jelfolyam jellemzői választhatók. Rögzítési képsűrűség (FPS) PAL:1fps-25fps; NTSC:1fps-30fps. (fps=frames per second). Megj: a felbontási és fps adatok a DVR modellektől függöen változhatnak. Sávszélesség beállítás : Lehetőség van választani az állandó (CBR - Constant Bit Rate), vagy a változó sávszélesség között. A sávszélesség beállítható Állandó sávszélességre vagy 6 szint közül választhat a képminőséget tekintve a változó sávszélesség beállítása mellett. A gyári beállítás CBR vagyis állandó sávszélesség. Hang : Engedélyezze vagy tiltsa le a hangrögzítést a kiválasztott video csatornán. Pillanatkép : Az elsődleges- és másodlagos video jelfolyamok hang- és video kódolásának be- és kikapcsolása. Mód : Riasztás esetén történő video kódolás. Képméret : A CIF kép mérete. Képminőség : 6 szint Pillanatkép gyakoriság : A pillanatképek készítésének sűrűsége, amely 1-8 másodperc között lehet, vagyis ennyi időnként készülhet pillanatkép a video anygból. További beállítások : Kattintson a Beállítások gombra hogy megjelenjen az alábbi ablak a kiegészítő beállításokhoz. 27

29 3-20 ÁBRA TOVÁBBI BEÁLLÍTÁSOK Csatornanév kijelzése : Engedélyezze vagy tiltsa le a csatorna nevének megjelenítését a monitorn. Dátumkijelzés : Engedélyezze vagy tiltsa le a datum kijelzését a monitoron. Megj: egy vagy mindkét kijelölés esetén ellenőrizni kell az adatok beállítását akövetkező két lépésben. Csatorna kijelzése : Kattintson a Beállítás gombra, állítsa be a kívánt nevet a csatornához amely megjelenik a kijelzőn teljes kijelzős módban. A változás mentése azonnal megtörténik. Kilépéshez nyomja meg az egér jobb gombját. A megnevezés elhelyezkedése a kijelzőn nem változtatható. Eltérő elhelyezés rögzítésnél és webes elérésnél lehetséges. Időkijelzés : Kattintson a Beállítás gombra és állítsa be a kijelzőn az időkijelzést a teljes képernyős kijelzését. A beállítás azonnal mentésre kerül. A kilépéshez nyomja meg az egér jobb gombját. Az időkijelzés elhelyezkedése a kijelzőn nem változtatható. Eltérő elhelyezés rögzítésnél és webes elérésnél lehetséges. Képkitakarás : Itt két négyzetet talál: megtekintés, monitor. Amikor kijelöl egyet vagy mindkettőt akkor megjelenik négy újabb ablak és 4. számozással ahol megtekintheti az érzékelési területeket ahol ez a funkció működni fog. A privát maszk területét beállíthatja a területbeállítás gomb használatával. A kijelzőn a kurzor használatával méretezheti a területet ahol a kép eltakarásra kerül. 28

30 Megtekintés : Beállítva a kitakart területet megtekinthető a képernyőn a maszkolás eredménye, amely nem jelenti a webs eléréskori és a rögzítéskori eltakarást. Monitor : Beállítva az eltakart területet a maszkoló zóna megjeneik a képernyőn. Ez a maszkolás nem működik webs eléréskor és rögzítéskor. Másolás : A Másolás gombbal ezt a beállítást átmásolhatja a többi csatornára. RÖGZÍTÉS MENÜ Rögzítési terv A rögzítési terv biztosítja a beállítás lehetőségét a DVR rögzítési ütemezéséhez. Beállíthaó napról napra 24 órás ütemezés, amely a hét különböző napjain eltérő is lehet. Tekintse meg a 3-21 táblázatot, amely a rögzítési tervet mutatja 3-21 TÁBLÁZAT RÖGZÍTÉS BEÁLLÍTÁSA RÖGZÍTÉSI TERV Csatorna :Válasszon egy csatornát amelyre az ütemezést el akarja készíteni. A kiválasztáshoz klikkeljen a job oldali nyílra, ekkor a lista legördül. Válassza ki a megfelelő csatornát. Zöld, sárga és piros színek jelentése: Normál, mozgásérzékelt és riasztási rögzítésvezérlés. A beállításokat módosíthatja egyenként a hét napjain ha a Beállítás gombra kattint. Ekkor felugrik egy ablak ahol elvégezheti a beállításokat. Másolás : Egy csatorna beállításait átmásolhatja a többi csatornára is. Beállítás : Felugrik egy beállítási ablak, amely a hét egy napjára vonatkozik. 29

31 3-22 táblázat ütmezés szerkesztése: 3-22 TÁBLÁZAT ÜTMEZÉS SZERKESZTÉSE Rögzítés típusa : Állítsa be az idősávot amikor rögzíteni akar. Hat különböző idősávot különböztethet meg a 24 órás teljes időtartam alatt. Normál : Folyamatos rögzítéshez MÉ :Mozgásérzékelt rögzítéshez Riasztás : Riasztási rögzítéshez BEÁLLÍTÁS MENÜ>HÁLÓZATI BEÁLLÍTÁS MENÜ A következő ikon a Főmenüben a Hálózat ikon, amelynek megnyitásával beállíthatók a DVR hálózati jellemzői. Ebben a menüpontban 3 ablakot talál: Alapbeállítások, Haladó beállítások és Hálózat álllapota. Belépéskor az alapbeállítás ablak nyílik meg. A DVR gyári IP címe:

32 HÁLÓZAT MENÜPONT Alapbeállítások ablak Az Alapbeállítás ablakot a ábra mutatja: 3-23 ÁBRA HÁLÓZAT BEÁLLÍTÁSOK - ALAPBEÁLLÍTÁSOK Hálózati kártya típusa: a hálózati kártya típusa ebben az eszközben nem választható, a DVR saját beépített vezetékes LAN kártyával rendelkezik. DHCP : Engedélyezi, hogy a DVR automatikusan kapjon IP címet a hálózati kiszolgálást végző routertől, vagy szervertől. Ellenőrizze a DHCP jelölő négyzetet (jelölje meg a négyzetet), hogy engedélyezve van-e ez a szogáltatás. A DVR keresni fogja a z IP címet kiosztó DHCP szervert és a szervertől kapott IP címet fogja alkalmazni a saját hálózati azonosítására. A kiosztott IP cím megjelenik az IP cím mezőben. Kézzel is beállítható az eszköz IP címe, amennyiben nem engedélyezi a DHCP szolgáltatást és beírja az eszköz IP címet a statikus IP cím mezőbe. Amennyiben a Haladó beállítások között használni kívánja a PPPoE funkciót, ebben az esetben nem állíthat be IP címet, alhálózati maszkot, alapértelmezett átjárót és nem használhatja a DHCP szolgáltatást. IP cím : Amennyiben Önnek kell megadni az IP címet, üsse be a számokat az IP cím mezőbe és állítsa be az IP címhez tartozó Alhálózati Maszkot és Alapértelmezett átjárót. Elsődleges DNS szerver : Adja meg aszerver IP címét. 31

33 Másodlagos DNS szerver : Adja meg a szerver IP címét. Fizikai cím : Adja meg az érvényes hálózati port fizikai címét. HÁLÓZATI MENÜ haladó beállítások ablak A HAladó beállítások ablakban tudja a hálózati funkciókat beállítani. A Beállítás gomb segítségével lehet belépni az egyes funkciók részleteihez és módosításához. Haladó beállítások ablak (3-24 ábra Hálózati beállítások Haladó beállítások): 3-24 ÁBRA HÁLÓZATI BEÁLLÍTÁSOK HALADÓ BEÁLLÍTÁSOK PPPoE : PPPoE szolgáltatás engedélyezése. Adja meg az internet szolgáltatójától kapott PPPoE felhasználónevet és jelszót. Működés: Ennek a szolgáltatásnak az alkalmazásakor a DVR automatikusan megkapja az IP címet az internet szolgáltatótól. Amennyiben el akarja érni a DVR-t a web felületen, nem kell msát tennie mint az IP címet begépelni az Internet Explorer, vagy egyéb böngésző címsorába. DDNS : Engedéylezi hogy a DVR a DDNS szerver által megadott néven legyen elérhető, mintha fix IP címet használna, a DDNS szerver figyeli és frissíti az esetleges IP cím változásokat. Válasszon DDNS típust a felsoroltak közül, a NO-IP, a DynDNS szolgáltatáson kívül alkalmazható még a laviewddns szolgáltatás is, amely ingyenes DDNS elérést biztosít. Engedélyezze a a szolgáltatást, adja mega a szerver IP címét, port számot, felhasználónevet és jelszót. Ha egyszer 32

34 beállította az elérés adatiat akkor a DNS adatok használatával léphet be a webes felületre az Internet Explorer vagy más böngésző alkalmazásával. Privát DDNS szerverek elérhetők speciális DDNS szerver és kliens program használatával. A DDNS funkciók részletes bemutatásához lapozzon a 5.1 DDNS funkciók fejezethet NTP : Kapcsolja BE vagy KI az NTP szolgáltatást. Ez egy hálózati időszinkron alkalmazását jelenti (Network Time Protokoll), amely lehetővé teszi, hogy a DVR automatikusan szinkronizálja a datum/idő beállításokat egy SNTP időszerverrel. Szerver IP: Adja az időszinkron szerver IP címét. Port: Az SNTP szerver csak a TCP-t támogatja, a meghatározott port: 123. Frissítési időköz: 1 és perc között választható időköz. Időzóna: Időzónák listája, amelyből válassza ki a DVR telepítési helyének megfelelőt. Választhat GMT (Greenwitch Mean Time, Greenwitchi főidő)+12, illetve -12 óra közötti időzónák közül. IP Szűrő DVR jogosultsági szűrő, amellyel meghatározható, hogy milyen IP címekről lehet a DVR-t távolról elérni. Maximálisan 64 IP cím adható meg. Több felhasználó : Az átviteli határok és portok beállítása. Megjegyzés: a kapcsolatok maximális számának és a portoknak a beállítása haladó technikai beállítás. Ne változtassa meg ezeket az adatokat, ha nem biztos abban hogy jól csinálja. Vegye fel a kapcsolatot a Telepítővel vagy a Forgalmazóval, amennyiben szükséga van további információkra. A több felhasználós almenü a következő beállításokat tartalmazza: Maximális kapcsolat 0-10, 0 jelentése, hogy nincs engedélyezve egyetlen kapcsolódás sem. Hálózati kapcsolatok száma : Válasszon 0-32 között. Először ezt kell kiválasztania a real time video hálózati megtekintéséhez. A kapcsolatok száma függ a hálózat sávszélességétől. A nagyobb sávszélesség több hálózati csatlakozást és folyamatosabb video átvitelt tesz lehetővé. Az automatikus beállítás a hálózati erőforrásokat veszi alapul. Hálózati letöltések száma : Beállítható érték 0-8. Átviteli mód : Elsősorban folyamatos, elsősorban minőségi és az alkalmazkodó beállítások megfeleően a hálózat automatikusan beállítja jelfolyamot. LAN letöltés : Ha engedélyezi a letöltési sebesség 1,5-2-szerese a normal sebességnek. HTTP : Gyári: 80, megváltoztatható TCP PORT : Gyári: 8000, megváltoztatható 33

35 UDP PORT : Gyári: 8001, megváltoztatható UPnP : Alkalmazásával a router automatikusan megnyitja a szükséges portokat, győződjön meg arról, hogy a routerben is engedélyezve van az UPnP szolgáltatás. További információkért tekintse meg az fejezetet. Állítsa be a küldő postafiók SMTP szerverének IP címét, port számát, felhasználó nevét és jelszavát, postafiókját és amennyiben szükséges az SSL titkosítást. Az felirat engedélyezi a kínai, brit és arab számokat karaktereket, maximálisan 32 darabot. MAximálisan 3 címzett címet és SSL titkodsítású postafiókot adhat meg. FTP :kattintson a Beállítás gombra Állítsa be az FTP szerver IP címét, a portot és a célkönyvtárat. A rendszer megcsinálja a könyvtárat IP cím, idő és csatorna alapján, ha nincs kijelölt távoli könyvtár megadva. FTP felhasználónév és jelszó Állítsa be a maximális file méretet, csatorna számot, időt, típust stb. Állítsa be az FTP file hosszát. Feltölti a teljes felvételt ha a file mérete kisebb mint a megadott, ha nagyobb akkor a felvétel azon részét amely hosszabb mint a beállított, a különbözet nem kerül rögzítésre, amennyiben 0 -át állít be, a felvételt minden esetben feltölti függetlenül a beállítástól. Állítson be maximum két idősávot és válaszon a maximum 3 rögzítési típus közül csatornánként. BEÁLLÍTÁS MENÜ RIASZTÁS MENÜ A Riasztás menu tartalmazza a DVR riasztási jellemzőinek beállításait. Három táblát tartalmaz: Érzékelés, Hálózati riasztás, Helyi riasztás. Megjegyzés: a 4 és 8 csatornás DVR-ekben nincs helyi riasztás funkció ezért ez a tábla nem működik. 34

36 Érzékelési tábla Az érzékelési táblát a 3-25-ös ábrán láthatja: 3-25 ÁBRA RIASZTÁSI BEÁLLÍTÁSOK Mozgásérzékelés : Mozgásérzékelés és riasztás. Terület beállítás : PAL: 22*18 = 396, NTSC: 22*15 = 330 blokk. Érzékenység : 6 érzékyenységi szint. Videojel hiány : Videojel hiány érzékelése és riasztási beállítások. Kamera eltakarás : Kamera eltakarás és riasztás beállítások Indítási beállítások : Riasztások megtekintése Folyamat : Belépés a riasztás beállítási oldalra. 35

37 3-26 TÁBLÁZAT RIASZTÁSI BEÁLLÍTÁSOK-ÉRZÉKELÉS-FOLYAMAT-IDŐKÖZ Időköz : Riasztási események időközök beállítása. Kattintson a Beáálítás gombra és válasszon a 6 különböző időközből amikor a riasztási esemény bekövetkezhet. (válasszon az időasazkokból amior a riasztási eseményeknek be kell következniük, amennyiben 00:00 és 24:00 a beállítás akkor a riasztási esemény bármikor bekövetkezhet) 3-27 ÁBRA RIASZTÁSI BEÁLLÍTÁSOK - HELYI RIASZTÁS FOLYAMATOK KAPCSOLATOK 36

38 Kapcsolatok beállítása : riasztás bekövetkezésekor az alábbi események történhetnek: Rögzítés indítása : folyamatos rögzítés a beállított csatornákról a beállított késleltetéssel. PTZ : PTZ kamera vezérlése (nincs vezérlés, preset, túra, útvonal meghívása). Túra : folyamatos rögzítés mint túra útvonalként (rögzítés a kamerákról a túrának megfeleően). Pillanatkép : pillanatkép készítése a folyamatos rögzítés helyett ÁBRA RIASZTÁSI BEÁLLÍTÁSOK HELYI RIASZTÁS FOLYMATOK RENDELLENESSÉGEK Folyamat : engedélyez vagy letilt riasztási reaciókat: Riasztási kimenet : a 4 és 8 csatornás eszközöknél nem érhető el eza funkció. Üzenet megjelenítése : üzenet megjelenítése a monitoron amikor a riasztás esemény bekövetkezik. E.mail küldése : üzenet küldése az összes listán található címzettnek amikor a riasztás bekövetkezik. Hangjező : hangjelzés indítása a riasztási esemény bekövetkezésekor. Késleltetés a riasztás törléséig másodperc. 37

39 BEÁLLÍTÁS MENÜ FELHASZNÁLÓK MENÜ A Felhasználók menütartalmazza a felhasználók és felhasználói csoportok beállítási lehetőségeit. Megjegyzés: A csoport és felhasználó nevek nem lehetnek hosszabbak mint 6 karakter. Érvényes karakterek: betűk, számok, bizonyos szimbólumok (aláhúzás, gondolatjel, pont). nem használható a szóköz sem kezdésként sem lezárásként. Nincs korlátja a csoportoknak és felhasználóknak. A gyári két csoport: admin és users. A felhasználói szint (user) két további szintre osztható: csoportszint és felhasználói szint. A csoport és felhasználói neveket nem lehet megduplázni, egy felhasználó cask egy csoportba tartozhat. A Felhasználó kezelés lapját a 3-29 ábra mutatja: 3-29 ÁBRA FELHASZNÁLÓ KEZELÉS Felhasználó hozzáadása : A csoport tagokat lehet hozzáadni és beállítani a jogosultságokat. A gyári felhasználók: admin user és rejtett gyári. Az első két felhasználónévhez tartozó jelszó: Az admin felhasználók teljes jogosultsággal, míg a user felhasználók megtekintési és visszajátszási jogosultsággal rendelkeznek. A rejtett gyári felhasználó jelszó nélkül mozoghat a menüben és nem törölhető. A DVR naplózása nem rögzíti a rejtett gyári bejelentkezését a menübe. A felhasználó felülvizsgálhatja a kezelési jogosultságok némelyikét, amelyek azután elvégezhetők bejelentkezés nélkül. 38

40 Kattintson a Felhasználó hozzáadása gombra, megjelenik az almenü, ahol megadható a felhasználó neve, a jelszó, és kiválasztható a csoport, illetve az újra használható opció. Az újra használható opció engedélyezi a felhasználónak a többszöri belépést. *MEGJEGYZÉS* A felhasználó cask egyetlen csoportba tartozhat és nem lépheti át a csoportra jellemző jogosultságot. Felhasználó módosítása : Meglévő csoport tagok jogosultságainak és jellemzőinek módosítása. Csoport hozzáadása : Csoportok hozzáadása és a csoport jogainak beállítása. 60 jellemzőt lehet beállítani egy csoport jogosultságaihoz, ebbe beletartozik a: vezérlőpult, leállítás, élőkép, rögzítés, mentés, PTZ vezérlés, felhasználók, rendszer információk, riasztási BE- és KImenetek, rendszer beállítások, eseménynapló kezelése, frissítés, kezelési jogosultságok, stb. Csoport módosítása : Meglévő csoport jelemmzők módosítása. Jelszó módosítása : Jelszó megváltoztatása. Jelszó megváltoztatása: válasszon felhasználó nevet, adja meg a régi jelszót, és ezután az új jelszót. Kattintson az OK gombra a megerősítéshez és a végső beállításhoz. A jelszónak 6 karaktert kell tartalmaznia, amelyek lehetnek betűk, számok, és meghatározott szimbólumok: aláhúzás, kötőjel, pont. Nem használható a szóköz sem kezdésként sem lezárásként. Bármelyik felhasználó amelyik admin jogosultsággal rendelkezik, módosíthatja a többi felhasználó jelszavát BEÁLLÍTÁS MENÜ > RENDELLENESSÉGEK MENÜ A Rendellenességek menüpontban engedélyezheti és beállíthatja a rendszer riasztásokat és hibaüzeneteket. 39

41 Rendellenességek menu megjelenítése 3-30 ÁBRA RENDELLENESSÉGEK A Rendellenességek menüben 5 menüpontot találhatunk. A riasztás vagy hibaüzenet engedélyezéséhez tegyen pipát a jelölő négyzetbe. A folyamat billentyű megnyomásával beállíthatja a rendellenességhez tartozó funkciókat, amelyet eltárolásra kerülnek. Nincs HDD : Riasztást okoz ha nincs HDD telepítve, vagy a HDD nem ismerhető fel. Folyamat hozzáférések: Riasztás kimenet, Üzenetek és küldés beállítások. HDD megtelt : Riasztást okoz, ha a HDD rendlekezésre álló kapacitása kevesebb mint a megadott érték. A Folyamat gomb hozzáférést biztosít az olyan jellemzőkhöz, mint a Nincs HDD. Hálózat hiányzik : Akkor jelenik meg ha nincs hálózati kapcsolat. A Folyamat gomb hozzáférést biztosít a Riasztás kimenet, Üzenetek, küldés és Rögzítés menüpontok beállításához. IP ütközés : Akkor jelenik meg ha IP cím ütközés történik. A Folyamat gomb hozzáférést biztosít az olyan jellemzőkhöz, mint a Nincs HDD. HDD hiba : Riasztást okoz ha a merevlemezen írási vagy olvasási hiba történik. 40

42 A Folyamat gomb hozzáférést biztosít az olyan jellemzőkhöz, mint a Nincs HDD FŐMENÜ > TÁROLÓ HDD KEZELÉS A HDD Kezelés menu két táblát tartalmaz (Alap és Rögzítés), amelyek hozzáférést biztosítanak néhány HDD kezelési funkcióhoz. Karbantartás és beállítások a belső HDD-vel kapcsolatban: 3-31 ÁBRA TÁROLÓ KEZELÉS ALAPBEÁLLÍTÁSOK 41

43 HDD alap ahogy a 3-32 ábra is mutatja az alap beállításoknál található a DVR tárolási kapacitása, az elérhető tárterület és a működés állapota. *MEGJ* a HDD mozaikszó jelentése: Hard Disk Drive MerevLemez Meghajtó 3-32 ÁBRA HDD KEZELÉS - ALAPBEÁLLÍTÁSOK Formázás : Engedélyezi a felhasználónak a belső HDD formázását. Megj: A HDD formázása mindn adatot töröl a merevlemezről. Beállítás : Ez a menüpont szolgál a HDD hozzáférés beállításához. Választható az Írás/olvasás, Csak olvasás, Redundáns HDD mód a jelölőnégyzet kijelölésével engedélyezhető vagy a jelölés visszavonásával letiltható az adott üzemmód. Csal olvasás módban a video adatok nem kerülnek tárolásra. az almenüben megtekinthetők a merevlemez állapotára vonatkozó információk. A 3-33 ábra mutatja a S.M.A.R.T. technológia által ellenőrzött jellemzőket és azok aktuális, valamint határértékeit. 42

44 3-33 ÁBRA S.M.A.R.T TECHNOLÓGIA HDD rögzítési tábla HDD rögzítési menu, ahogy a 3-34 ábra mutatja, naplózza a rögzítések kezdési és befejezési időpontjait ÁBRA HDD RÖGZÍTÉSI ADATOK TÁROLÓ MENÜ > MENTÉS MENÜ Csatlakoztasson egy külső USB eszközt az egyik USB aljzathoz a DVR belső HDD-jéről történő video anyag mentéséhez. Ehhez használja a MENTÉS menüpontot, lásd 3-35 ábra. 43

45 3-35 ÁBRA MENTÉS Érzékelés : Azonosítja a külső USB eszközt és kijelzi az eszköz információit. Mentés : Jelölje ki a mentés helyének számító külső meghajtót és a Mentés gombra kattintva lépjen be a menübe (lásd 3-36 ábra) ÁBRA MENTÉS Jelölje ki a rögzített anyag kezdési és befejezési időpontját amit menteni akar, majd kattintson a HOZZÁAD billentyűre hogy a listához adja a kiválasztott file-t. Több file kijelöléséhez ismételje meg a folyamatot. A listából történő törléshez kattintson a Törlés gombra. Ha kiválasztotta a 44

46 listából a menteni kívánt file-okat akkor kattintson a Start gombra a mentéshez, a kijelzőn követheti a mentésből hátralévő időt. Törlés : Minden adatot töröl az USB eszközről. Megj: Az USB eszköz csatlakoztatáűsa után a DVR automatikusan kijelöli a mentési útvonalat. Megj: Ez a művelet a mentés céljaként kijelölt USB eszköz felülírásával jár, ami az azon található összes adat végleges törlésével és elveszítésével jár FŐMENÜ > KIMENETEK A KIMENETEK menüpont három részre osztható: PTZ, RS232 és Kijelző. Ezek a menüpontok segítenek beállítani a különböző csatlakoztatott periféiák működési jellemzőit. A 3-37 ábra mutaja a KIMENETEK menüpontot ÁBRA KIMENETEK KIMENETEK > PTZ BEÁLLÍTÁSOK Állítsa be a PTZ csatornát, a protokolt, a címet és az adatsűrűséget a PTZ kamera beállításainak megfleleően. Először állítsa be a kamera címét, és biztosítsa a megfelelő RS485 kapcsolatot (A és B vezeték) a kamera és a DVR között. Nézze meg a 3-38 ábrát a PTZ beállításokhoz: 45

47 3-38 ÁBRA PTZ BEÁLLÍTÁSOK Csatorna : Válassza ki a PTZ kamera csatornáját. Protocol : Válasszon a kamera beállításainak megfelelő protokolt, pl PELCO-P. Cím : Állítsa be a kamera címét, a gyári érték: 1. (Megj: Ennek a címnek meg kell egyeznie a kamerában beállított címmel, különben a kamera nem fog regálni a vezérlésre.) Adatsűrűség : Állítsa be a kameránál beállított adatsűrűséget, gyári érték: Adatbit : Gyári: 8 Stop Bit : Gyári: 1 Paritás : Gyári: Nincs 46

48 KIMENETEK MENÜ > RS-232 PORT BEÁLLÍTÁSAI RS-232 Port Beállításai, lásd 3-39 ábra: 3-39 ÁBRA RS232 PORT BEÁLLÍTÁSAI Működés : Állítsa be a megfelelő jellemzőt a következők közül: Konzol: Program és port frissítés, beállítás; Kezelő: Kezelő csatlakoztatása a porthoz; Hálózati kezelő: Kezelő csatlakoztatása a hálózati porthoz; PTZ mátrix: PTZ matrix vezérlése. Megj: Néhány model RS232 port nélkül készül, kérjük ellenőrizze az Ön készülékének jellemzőit. Adatsűrűség : Állítsa be a megfelelő értéket. Adatbit : Gyári: 8 Stop Bit : Gyári: 1 Paritás : Gyári: Nincs 47

49 KIMENETEK MENÜ > KIJELZŐ A KIJELZŐ menu segítségével állíthatja be a csatlakoztatott kijelző és a felismerés jellemzőit. A menu három részre tagolható: GUI, Kimenet beállítások, Képleéptetés. KIJELZÉS MENÜ 3-40 ÁBRA KIMENET-KIJELZÉS MENÜ A GUI beállításoknál testreszabhatja a OSD grafikus jellemzőit. Átlátszóság : 4 szinten állítható a szöveg átlátszósága vagy homályossága. Csatorna neve : A csatorna nevének módosításához használhatók szimbólumok, betűk és számok. Megj: 1) A csatorna nevének magadásához max 48 karakter használható 2) Max 16 karakter használható, ellenkező esetben a több képernyős megjelenítésnél problémák jelentkezhetnek. Időkijelzés : Jelölje meg ha szeretné látni a kijelzőn az aktuális rendszeridőt. Csatorna : Jelölje meg ha szeretné látni a kijelzőn a csatorna nevét. 48

50 Szövegszín : Amennyiben kiválasztja akkor a szöveg színe alkalmazkodik a mindenkori háttérhez, vagyis világos háttérnél sötét, míg sötét háttérnél világos karaktereket fog megjeleníteni. Kimenet beállítások A Kimenet beállítások tábla lehetővé teszi hogy a VGA portra csatlakoztatott monitor néhány megjelenítési jellemzőjét tesreszabhassuk ÁBRA KIMENET BEÁLLÍTÁSOK VGA kimenet felbontása : Állítsa be a VGA felbontást és a képfrissítést, a gyári érték 1024 Van ezen kívül még néhány beállítási lehetőség. TV beállítás : A kijelzőn megjelenő információk beállítása. Megadható, hogy a kép hogyan helyezkedjen el a képernyőn. VGA/TV színbeállítások : Állítsuk be a kép fényerejét, a színtelítettséget, a kontrasztot, és a színárnyalatot. TV színbeállítások : Beállítható a kijelzés fényerejét, kotrsztját és színtelítettségét. 49

51 Képléptetés beállítása A képléptetés táblában lehet engedélyezni a léptetést és beállítani a jellemzőket ÁBRA KÉPLÉPTETÉS (A MŰKÖDÉS MEGEGYEZIK A4-ES ÉS 8-AS DVR-EKNÉL) Ebben a menüben állítható be a képléptetés módja és aképváltások közötti idő, amely 5 és 120 másodperc között változhat. A megjelenítés lehet teljes-, 4-es vagy 9-es képosztás. Mozgásérzékelt léptetés : A léptetés indítása mozgásérzékelésre történik. Riasztási képosztás : A léptetés indítása riasztásra történik. Megj: parancsikon beállítása kattintson a megfigyelt képernyő jobb felső sarkába, vagy nyomja meg a Shift gombot és ezzel engedélyezze a léptetés funkciót. 50

52 3.16. FŐMENÜ KARBANTARTÁS MENÜPONT A 3-43 ábra mutatja a karbantartás menüt ÁBRA KARBANTARTÁS KARBANTARTÁS MENÜ>NAPLÓZÁS NAPLÓ : Rendszernapló megjelenítése ÁBRA ESEMÉNYNAPLÓ 51

53 Az eseménynaplóba történő belépéshez válassza ki az esemény típusát és a keresett időpontot, majd nyomja meg a Keresés gombot. A rendszer kijelzi az eseményeket, ahol a Mentés gombra kattintva az esemény naplót a PC megadott tárterületére mentheti. Eseméyntípusok: rendszerkezelés, beállítások, adatkezelés, riasztáskezelés, rögzítés, felhasználók kezelése, eseménynapló törlése, dokumentumkezelés. Az eseménynapló szűréséhez válassza ki az esemény típusát és akeresett időpontot. Kattintson a Törlés gombra az összes esemény törléséhez KARBANTARTÁS MENÜ>VERZIÓSZÁM MEGTEKINTÉSE Kijelzési tulajdonságok, program verzió, stb. Ebben a menüpontban tudja a DVR firmware-t is frissíteni. Start : Csatlakoztassa az USB eszközt, amely tartalmazza az új firmware-t és kattintson a Start gombra. Megj: A hibásan végrahajtott firmware frissítés indítási hibát okozhat a DVR bekapcsolásakor. Csak akkor csináljon firmware frissítést ha biztos benn, hogy megfelelően végig tudja csinálni, amennyiben nem, akkor inkább bízzon meg ezzel egy szakembert, hívja a telepítést végző céget KARBANTARTÁS MENÜ>GYÁRI VISSZAÁLLÍTÁS A Gyári visszaállítás menüpontban tudja a gyárilag beállított értékeket visszaállítani a DVR-ben. Lehetőség van egyenként kiválasztani a visszaállításra kerülő paramétereket, vagy az összes parameter visszaállítható. Gyári érték : Visszaállítás (elemek kiválaszthatók) (3-46 ábra) 52

54 3-46 ÁBRA GYÁRI VISSZAÁLLÍTÁS Megj: A visszaállítás a menu átlátszóságát, a nyelvet, az időformátumot, a video formátumot, az IP címet, a felhasználó azonosítót stb nem érinti KARBANTARTÁS MENÜ>BPS MENÜPONT BPS : Kijelzi a video adatfolyam aktuális méretét csatornánként. Megj:Ezek becsült értékek és tájékoztató jellegűek KARBANTARTÁS MENÜ>AUTOMATIKUS ÚJRAINDULÁS Automata újraindulás : Állítsa be az automatikus újraindulás jellemzőit: a DVR automatikusan újraindul a megadott napokon és időpontokban (minden kamerakép újratöltődik), minden file automatikusan törlődik, amely még nem került rögzítésre a merevlemezen KARBANTARTÁS MENÜ>ON-LINE FELHASZNÁLÓK On-Line felhasználók : Kijelzésre kerülnek azok a felhasználók akik éppen távoli hozzáférésben vannak a DVR-rel. 53

55 3.17. FŐMENÜ > LEÁLLÍTÁS 3-47 ÁBRA LEÁLLÍTÁS Kilépés a menüből : Az éppen bejelentkezett felhasználó kijelentkezésére van lehetőség. Leállítás : A DV leállítása. Újraindítás : A DVR újraindítása. 54

56 4. INTERNETES ELÉRÉS 4.1. INTERNETES MŰKÖDÉS HÁLÓZATI KAPCSOLÓDÁS Ellenőrizheti a hálózati csatlakozást a számítógép monitorán, ikon azt jelenti, hogy a hálózati kapcsolat hibás. LED-es kijelzőn is ellenőrizheti a kapcsolat állapotát. Amikor a LED világít, az azt jelenti, hogy a hálózati kapcsolat rendben van. Állítsa be az IP címet, az alhálózati maszkot és az átjárót a számítógépen és a DVR-en egyaránt. Állítson be megegyező IP tartományt, router nélkül. A router használata mellett mindenképpen be kell állítani a megfelelő átjárót és alhálózati maszkot. A DVR hálózati beállításainak részleteihez nézze meg a Beállítások Hálózatbeállítás fejezetet a leírás előző fejezeti között. Biztosítsa hogy az IP cím helyes legyen és ellenőrizze, hogy a DVR a hálózaton van-e. ActiveX vezérlők beállítása&bejelentkezés/kijelentkezés A DVR hálózati adatainak ismeretében a felhasználó hozzáférhet a DVR-hez egy internet böngésző segítségével, mint az Internet Explorer. A következő fejezet azt mutatja amikor egy böngészőn keresztül hozzáférhet a DVR-hez az IP cím ismeretében. A példában Internet Explorer szerepel, mint böngésző. Nyissa meg az Internet Exploret azon a számítógépen, amelyik azonos hálózaton van a DVR-rel. Adja meg a DVR IP címét a böngésző címsorában és üssön Enter-t. Amennyiben a HTTP port eltér az alapértelmezett 80-tól, adja meg a port számát az IP cím után :-tal elválasztva, nézze a példát: http: // :10182 Amikor megjelent a DVR bejelentkező ablaka, a böngésző telepíteni akarja az Active-X vezérlőt, amennyiben nincs még telepítve a böngészőben. Hajtsa végre a telepítést. 55

57 4-1 A ábra Bejelenetkező ablak 4-2 B ábra Bejelentkező ablak 56

58 Kattintson az Install gombra a telepítéshez, zárja be a böngészőt, majd a telepítést követően nyissa meg újra és a következő ablakot fogja látni: Engedélyezze a hozzáférést a Yes gomb megnyomásával! INTERNETES HOZZÁFÉRÉS MEGJELENÍTÉSE (IE BÖNGÉSZŐBEN) 4-3 ÁBRA INTERNETES MEGJELENÍTÉS IE BÖNGÉSZŐBEN (MEGEGYEZIKA 4-ES ÉS 8-AS RÖGZÍTŐKNÉL) 57

59 Index Function Description 1 Csatorna Csatorna kiválasztása megjelenítéshez Helyi visszajátszás: a rögzített videofile-ok megtekintése 2 Kiválasztó billentyű Összes megnyitása: minden kamera megnyitása élőkép módban 3 Megjelenítés kiválasztása A megjelenítési mód változtatása (teljes, 4-es, 9-es, 16-os képosztás) Képjellemzők: fényerő, kontraszt, telítettség, színárnyalat 4 Képjellemzők beállítása Egyéb: piilanatkép és helyi rögzítés helyének kiválasztása, újraindítás 5 P/T/Z control PTZ kamera vezérlése 6 Menü Rendszerbeállítások, rögzített anyag keresése, riaztási beállítások, kijelentkezés, stb. 4-4 ÁBRA JELLEMZŐK ÉLŐKÉP MEGTEKINTÉSE Az internetes felületen válassza ki az adott mezőt ahol az élőképet szeretné megjeleníteni. A kiválasztott mező egy vékony világoskék keretet kap. A bal oldali oszlopból választhat ezután kamerát amelyet ebben a mezőben szeretne látni. A kiválasztáskor két lehetősége van, ahogy ezt a 4-3 ábra mutatja: 4-3 ÁBRA CSATORNA KIVÁLASZTÁSA A kameranévvel egysorba a job oldalon talál egy nyilat amely láthatóvá teszi a két jelfolyamot, itt választhatja ki, melyiket szeretné megjeleníteni.: elsődleges adatfolyam, vagy másodlaogs adatfolyam. A megjelenített kép job felső sarka felett láthat: DVR IP címe, az adott és az összes csatornára vonatkozó átviteli sávszélesség (éppen használt), ahogy a 4-4 ábra mutatja: 58

60 4-4 ÁBRA ADATFOLYAM INFORMÁCIÓK A képmező bal also sarkában olvasható az aktuális csatorna megnevezése. A job felső sarokban pedig a videó anyag aktuális dátum ideje. Kattintson a gombok valamelyikére (a képmezők alatt balra lent), hogy kiválaszthassa a megtekintés módját, ami lehet teljes képernyős, vagy val,milyen több képernyős kiosztás. Ajobb also sarokban található ikonok működését a következő felsorolás tartalmazza. Az ikonokat a 4-5 ábra mutatja. A hat ikon: terület kiemelés, több képernyős mód, helyi rögzítés, pillanatkép, audio Be- és Kikapcsolása, illetve video jelfolyam kikapcsolása. Terület kiemelése: a kép kijelölt részének kinagyítása. Több képerbyős megjelenítés: átkapcsolás, illetve visszakapcsolás a teljes képernyős módból több képernyős megjelenítésre és abból vissza. Helyi rögzítés: Az élőképes megjelenítés alatt lehetőság van a kepi anyag rögzítésére a PC merevlemezére (vagy a kijelölt meghajtóra). Adja meg a mentési útvonalat a Beállítások menüpontban és ezzel a billentyűvel indíthatja, illetve leállíthatja a rögzítést. Pillanatkép: Az éppen megjelnítés alatt lévő video csatornáról egy pillnatkép készítése az Egyéb beállításokban megadott útvonalon elérhető tárhelyre. Hang: itt kapcsolhatja BE illetve KI az adott csatornáról érkező hangjelet. A hangjelet külön kábelen és bemenetre kell csatlakoztatni a DVR-hez. A hangátvitel csak akkor lehetséges, ha a kameráról képátvitel is történik. A hangátvitel akadozásánál ellenőrizze a sávszélességet és szükség szerint csökkentse a képátvitel minőségét (fő adatfolymaról kapcsoljon másodlagos adatfolyamra). Az ikon ismételt megnyomásával kapcsolhatja ki a hangátvitelt. 59

61 jeltátvitelt. Videojel kikapcsolása: ezzel az ikonnal kapcsolhatja le az adott csatornáról érkező video 4-5 ÁBRA KEZELŐ BILLENTYŰK PTZ VEZÉRLÉS Állítsa be a PTZ vezérlést a leírás korábbi részében található információk alapján Beállítások PTZ beállítás. A PTZ vezérlés beállítása az alábbi lépéseket tartalnazza: 8 irányban történő mozgatás sebessége, zoom-olás, iris beállítás, preset pontok, túrák, útvonalak, pásztászás, törlés, valamint automatikus pásztászás. A mozgatási sebesség beállításako a 8-as fokozat a leggyorsabb, míg az 1-es fokozat a leglassabb sebességet jelenti. A 8 mozgatási irány az alábbiakat jelenti: 4 főirány, bal, job, le, fel és a mellékirányok, balra-fel, jobbra-fel, balra-le és jobbra le. 60

62 4-6 ÁBRA PTZ VEZÉRLÉS Pásztázás Működés: állítson be egy bal és egy jobb oldali határpontot a vízszintes mozgatás során, majd kattintson a Beállítás gombra a mentés végrehajtásához. Preset pont Működés: a preset pont megadásához vagy módosításához használja a vezérlő gombokat, állítsa be a kívánt kamera pozíciót, adja meg a preset számát és a mentéshez nyomja meg a Hozzáad gombot. Automata túrázás Működés: válassza ki a Túra opciót. Adja meg a preset pontokat, amelyeket a túra során meg akar tekinteni a Preset hozzáadása gomb segítségével. Amennyiben a túrából ki akar venni preset pontot, azt a Preset törlés billentyű használatával teheti meg. Ezzel a módszerrel könnyen és gyorsan összeállíthatja a kívánt túraútvonalat. Útvonal Működés: Kattintso az Útvonal billentyűre, majd a PTZ vezérlő felület segítségével adja meg a kívánt útvonalat a zoom és írisz értékelle együtt, majd az útvonal beállítása végén állítsa le a folymatot, így a kívánt útvonal mentésre kerül. 61

63 KÜLSŐ vezérlés Ki- és bekapcsolhat külső vezérléseket (amennyiben a speed dome kamera erre alkalmas). Törlés Kapcsolja be, illetve ki a PTZ kamera törlőjét, amennyiben az időjárás úgy kívánja (amennyiben a speed dome erre alkalmas). A törlést NE HASZNÁLJA száraz felületen, mert a lencse előtti üvegfelület durva karcolódását okozhatja! TÁVOLI BEÁLLÍTÁSOK Távoli eleéréskor hozzáférhet a DVR beállításaihoz is amennyiben a Beállítások fülre kattint. A részleteket a 4-7 ábra mutatja, illetve olvassa el a Helyi bállítások fejezetet a leírásban. 4-7 ÁBRA BEÁLLÍTÁSOK 62

64 RÖGZÍTETT ANYAG KERESÉSE Kattintson a Keresés gombra hogy megnyissa a keresés ablakot, ahol beállíthatja a keresési feltételeket, ment rögzítési típus, kezdési és befejezési idő, csatornák száma, stb. A részleteket a 4-10 ábra mutatja: Rögzített anyag keresése 4-10 ÁBRA RÖGZÍTETT ANYAG KERESÉSE Válassza ki a rögzítés típusát, adja meg a kezdési és befejezési időt, amelyek közötti rögzített anyagra kíváncsi. Ezután kattintson a keresés gombra és a DVR kilistázza a feltételeknek megfelelő file-okat. Ezek közül választhatja ki melyiket szeretné megtekinteni. 63

65 Visszajátszás Kétszer kattintva a megkeresett file-okra azonnal elindul a kiválaztott anyag lejátszása, a lejátszás vezérlése a képernyő alján található sávban lévő ikonok használatával lehetséges, ahogy azt a 4-11 ábra mutatja ÁBRA VISSZAJÁTSZÁS KEZELŐSZERVEI Letöltés Válassza kia letöltendő file-t a kikereett a listából, majd kattintson a Letöltés gombra a folyamat elindításához. A letöltés sebessége és a letöltési % a képernyő alján látható sávban követhető. A helyileg rögzített anyag megtekintéséhez használja a Helyi rögzítés megtekintése gombot és a PC merevlemezén vagy a megadott tárolón található video file-okat játszhatja vissza RIASZTÁS BEÁLLÍTÁS Kattintson a Riasztás gombra, hogy beléphessen a riasztások beállítása menüpontba. Itt beállíthatja a riasztást kiváltó eseményeket és a riasztási reakciókat, ahogyan azt a 4-8 ábra mutatja. Válassza ki a riasztás típusát, amely lehet a videojel kimaradása, mozgásérzékelés, merevlemez telítődése vagy meghibásodása, videokamera eltakarása, vagy a külső bemenetekről érkező riasztás. Jelölje ki a Video felugró ablak négyzetet és a kiválasztott riasztás típus bekövetkezésekor az adott kamerakép megjelenik a monitoron. Ez a funkció a külső bemeneteken bekövetkező riasztáskor nem működik. Jelölje ki a Azonnali üzenet négyzetet a kijelölt riasztás bekövetkezésekor egy üzenet jelenik meg a kijelzőn. Jelölje ki a Hangjelzés négyzetet, válassza ki a hangjelzést amelyet vagy előre rögzített a helyi merevlemezen, vagy a meglévő hangminták közül választhat ki és a rendszer lejátsza a riasztás bekövetkezésekor. A riasztási hangok WAV formátumban vannak elmentve. 64

66 4-8 ÁBRA RIASZTÁS BEÁLLÍTÁSOK NÉVJEGY Megtekinthei az internetes elérésre szolgáló program verzió számát és egyéb adatait. 65

67 5. HÁLÓZATI SZOLGÁLTATÁSOK 5.1. DDNS SZOLGÁLTATÁS LEÍRÁSA A dinamikus DNS szolgáltatás egy állandó internetes domain nevet illeszt a változó IP címhez, ezáltal egyszerűsödik a távoli elérés, mert nem kell utánajárni, hogy mire változott a rebdszer IP címe, azt a DNS szerver figyeli és a domain névhez illeszti a módosított IP címet. Íg hasonló szolgáltatást kapunk mintha állandó IP címet használnánk, nekünk csupán a domain nevet és a DNS szerver elérését kell megjegyeznünk. A szolgáltatások megfelelő működéséhez jól és pontosan beállított hálózati jellemzők szükségesek a meglévő és stabil internetkapcsolat mellett. Ebbe beletartozik a routerek és egyéb hálózati eszközök megfeleő beállítása, amely előfordulhat hogy informatikai szakember segítségét igényli. Nem javasolt a helyi router beállításainak szakszerűtlen módosítása, mert az a teljes informatikai rendszer helytelen működését is okozhatja. Amennyiben nem biztos a beállításokban, feltétlenül kérje szakember segítségét. VSSIP VSSIP egy professzionális dinamikus domain név ellenőrző szerver, amely a DVR programjába van beágyazva. A DDNS szolgáltatsáok közül 3 fajtát tud használni: No-IP, DynDDNS és a laviewddns. Engedélyezze a szolgáltatást miután beállította szükséges paramétereket LAVIEWDDNS(WWW.LAVIEWDDNS.COM) Regisztráció Végezze el a domain név regisztrációját a weboldalon a bejelentkezés után (előzetesen a belépéshez is regisztráció szükséges). A domain név regsiztrációja után nyissa meg a DVR DDNS menüpontját, majd adja mega szükséges adatokat: Válassza ki a DDNS szolgáltatások közül a laviewddns-t, majd ellenőrizze, szükség esetén javítsa a szerver címét: A mail szerver helyét hagyja üresen. Adja meg a szerver honlapján megadott domain nevet és a szerver eléréséhez szükséges felhasználónevet és jelszót. Mentse el a beállításokat, a DVR felveszi a kapcsolatot a szerverrel és elérhetővé válik a DDNS szerver és szolgáltatás alkalmazásával. 66

68 DVR beállítások Megnyitás Főmenü Beállítások Hálózat Haladó DDNS Engedélyezés Név DDNS IP Beállítás LAVIEWDDNS Port 80 Domain név Felhasználónév Jelszó A szerveren regisztrált A szerveren regisztrált A szerveren regisztrált NO-IP(WWW.NO-IP.COM) Regisztráció Regisztráljon a NO-IP honlapon és hozzon létre egy felhasználót valamint domain nevet. DVR beállítások Megnyitás Főmenü Beállítások Hálózat Haladó DDNS Engedélyezés Jellemző DDNS IP Beállítás NO-IP DDNS dynupdate.no-ip.com Port 80 Domain név Felhasználónév Jelszó A szerveren regisztrált A szerveren regisztrált A szerveren regisztrált 67

69 DYNDNS DDNS(WWW.DYNDNS.COM) Regisztráció Lépjen be a Dyndns szerverre és hozzon létre egy felhasználót, majd létesítsen egy domain neveet. DVR beállítások Megnyitás Főmenü Beállítások Hálózat Haladó DDNS Engedélyezés Jellemző DDNS IP Beállítás Dyndns DDNS Members.dyndns.org Port 80 Domain név Felhasználónév Jelszó A szerveren regisztrált A szerveren regisztrált A szerveren regisztrált DDNS ELLENŐRZÉSE ÉS PRÓBÁJA A beállítások után a DVR néhány perc alatt elelnőrzi és rögzíti a DDNS adatokat és a kapcsolatot a szerverrel, egyezteti a helyi adottságoknak megfelelő IP címet, hogy a DDNS szerver ismerje a keresés pontos adatait. Az ellenőrzéshez indítsa el a PC DOS-os felületét a cmd paranccsal amit a számítógép START menujében adhat meg, begépelve a megjelenő címsorba. az 5-1 ábra mutatja a megjelenő DOS-od felületet (természetesen a kijelzett adatok a helyi számítógépnek felenek majd meg): 5-1 ÁBRA PARANCSOR FUTTATÁSA 68

70 Adja meg a ping +domain név azonosítót és nyomjon Enter -t, ekkor az 5-2 ábrán látható képernyőt lathatja (természetesen a megadott domain névnek megfelelő adatokkal): 5-2 ÁBRA DNS ELLENŐRZÉSE A számítógép ellenőrzi a DVR domain név beállításait és visszaküldi az aktuális IP címet ahogy az ábra mutatja a piros vonallal aláhúzva. Ha ez az IP cím egyezik a DVR-ben beállított publikus IP címmel akkor a DDNS beállítások megfelelőek. Fontos: ha a DVR belső hálózaton van, akkor az IP cím a router külső IP címe lesz és nem a DVR-é, hiszen a DDNS szerver a ruoter külső IP címét fogja megkapni, mert a DVR nincs közvetlenül a publikus internet hálózaton. Amennyiben az IP cím nem egyezik, kérjük ellenőrizze a DVR és sszükség esetén a router beállításokat. Port átiránytás Erre akkor van szükség, amikor a DVR belső hálózaton van és a DDNS szerver a router külső IP címét látja csupán, a belső hálózaton található DVR-ét nem. Eekor biztosítani kell, hogy a domain névre történő keresés eredményeképpen a publikus internethjálózaton a DVR jelenjen meg. Ezért a DVR portjait (HTTP, TCP, RTSP, MOBIL) át kell irányítani a belső IP cím felé. A port átirányítással egyéb funkciók is lehetővé válnak, mint POP, SMTP TELNET szolgáltatások. Több mint port érhető el minden IP cam alatt. A port átirányításra két módszer létezik: kézzel történő átirányítás és az UPnP szolgáltatás használata. 69

71 UPNP FUNCIÓ A portok átirányítását a DVR és a router automatikusan elvégzik, csupán engedélyezni kell ezt a szolgáltatást a DVR-ben és a routerben is. Megj: Az UPnP hazsnálata csak akkor lehetséges, ha a router is rendelkezik ezzel a szolgáltatással. 1. lépés Csatlakoztassa a routert a hálózathoz, lépjen be a router beállítsok menüjébe és engedélyezze az UPnP szolgáltatást. A router beállításokban a gyártótól függően eltérérsek lehetnek, ezért olvassa el a router beállítási leírását a beállítás előtt. 2. lépés Csatlakoztassa a DVR-t a routerhez, majd engedélyezze a DVR menüjében az UPnP szolgáltatást. A két eszköz egyezteti az átjáráshoz szükséges portokat és a routert lehetővé teszi a DVR publikus internet hálózatra illesztését. 3 lépés A router menüjében ellenőrizze az engedélyezett portokat, amennyiben megfelelnek a DVR-ben beállított portoknak az UPnP beállítás befejeződött. 4. lépés Adja meg a publikus IP címet az internet böngésző címsorában a HTTP port számával együtt (ezt célszerű a gyári 80-ról megváltoztatni pl 81-re) a következő mintának megfeleelően: :81. Amennyiben a kliems programmal vagy a mobil alkalmazással kíván csatlakozni a DVR-hez, ebben az esetben a DVR-ben beállított TCP portot adja meg a HTTP port helyett. Megj: Amennyiben több DVR van a helyi hálózaton az IP cím ütközés elkrülése érdekében adjon meg egymástól eltérő IP címeket és port számokat a különböző eszközöknek. 70

72 PORTÁTIRÁNYÍTÁS KÉZZEL 1. lépés Csatlakoztassa a DVR-t a routerhez és állítson be fix IP címet 2. lépés Jelentkezzen be a routerbe, lépjen be a beállítások menübe és végezze el a szükséges beállításokat. A DVR IP címéhez engedélyezze a DVR-ben megadott portok átirányítását, beleértve a HTTP, a TCP, és az RTSP portot is. A gyári DVR portok a következők: HTTP: 80, TCP: 8000, RTSP: 554. A gyári HTTP portot (80) célszerű megváltoztatni! 3. lépés Adja meg a publikus IP címet az internet böngésző címsorában a HTTP port számával együtt (ezt célszerű a gyári 80-ról megváltoztatni pl 81-re) a következő mintának megfeleelően: :81. Amennyiben a kliems programmal vagy a mobil alkalmazással kíván csatlakozni a DVR-hez, ebben az esetben a DVR-ben beállított TCP portot adja meg a HTTP port helyett. Megj: A részletes és pontos router beállításokhoz olvassa el a router kezelői leírását NTP SZOLGÁLTATÁS (HÁLÓZATI IDŐSZINKRON) AZ NTP szolgáltatás lehetővé teszi a DVR órájának automatikus beállítását egy megadott időszerveren keresztül. Így könnyen biztosítható a DVR pontos ideje, illetve egy rendszer belül alkalmazott DVR-ek egyforma időbeállítása INTERNET BEÁLLÍTÁS Lépjen be a menu BEÁLLÍTÁSOK HÁLÓZAT oldalára és válassza a Haladó, beállításokat, majd jelölje ki az NTP szolgáltatást a beállításhoz. Ezután a DVR használhatja az NTP szolgáltatást ha csatlakozni tud az internethez. Az NTP szolgáltatással automatikusan beállítja a dátumot és időt. Ehhez meg kell adnia az NTP szerver IP címét vagy domain nevét, majdd engedélyezni kell a szolgáltatást a jelölőnégyzetbe kattintással. Beállíthatja, hogy a DVR milyen gyakorisággal frissítse az óráját, a beállított érték 1 és perc között változhat. 71

73 BELSŐ HÁLÓZATI BEÁLLÍTÁSOK Ha a DVR egy belső hálózatra csatlakozik akkor az időszinkront egy belső hálózati szerver biztosíthatja. Ebben az esetben a belső hálózaton elhelyezett NTP szerver IP címét kell megadni mint szinkronizáló eszköz elérhetőség. A helyi hálózaton elhelyezett NTP szerver adatait és a beállítás részleteit egyeztesse ahelyi rendszergazdával PTZ BEÁLLÍTÁSOK Az élőképes megjelenítés alkalmazásakor lehetősége van PTZ kamerák vezérlésére egy virtuális kezelőfelületen keresztül, amelyet a PTZ vezérlés kiválasztásával hívhat elő. A virtuális kezelőfelületet az 5-3 ábrán láthatja PTZ VEZÉRLÉS A PTZ vezérlés menüben beállíthatja a mozgatás sebességét, a zoom mértékét, az Írisz nagyságát, valamint további szolgáltatásokat, külső vezérléseket és a kamerák jellemzőit is. 5-3 ÁBRA PTZ VEZÉRLÉS Mozgatás sebessége:lehetővé teszi a OTZ kamera különböző sebességekkel történő vezérlését nyolc irányban. A 8-eas fokozat gyorsabb, míg az 1-es fokozat lassabb mozgatást tesz lehetővé. Kattintson a és a ikonokra az zoom, a fókusz és az írisz megváltoztatásához. 8 mozgatási irány használható: balra, jobbra, fel, le, jobbra-fel, balra-fel, jobbra-le, balra-le. A DVR előlapi billentyűzete csak 4 irányban történő vezérlést tesz lehetővé. 72

74 Gyors beállás: használja a <SIT> gombot a vezérlő nyilík közepén, a protocol beállításoknak helyeseknek kell lenniük és ezt csak egér használatával érhetjük el. Jelöljük bármelyik pontot a kameraképen és a PTZ kamera automatikusan beáll úgy hogy az adott pont a kép közepén legyen. Az egér görgetés funkciójával zoom-olhajuk a képet 1-16-szors értékek között. A bal also saroktól a job felső felé BE zoom-olhatunk, míg a job alsóból a bal felsőbe mozgatva KI zoom-olhatjuk a képet. Haladó funkciók Használja az oldalváltás gombot, hogy elérje a haladó beállításokat, amelyet a 5-4 ábra mutat: Preset : Adja meg az előzőleg beállított preset pont számát, majd nyomja meg a Preset gombot a beállítás behívásához. Túra : Adja meg az előzőleg beállított túra számát, majd nyomja meg a Túra gombot a beállítás indításához, vagy használja a Stop billentyűt a leállításhoz. Útvonal : Adja meg az útvonal számát és az Útvonal gomb használatával indítsa el a programot. A kamera bejárja az előre beállított útvonalat. Jobb klikkel elrejheti a menüt. A vezérlő gombok használata leállítja az útvonal bejárásának folytatását. Automata pásztázás : Kattintson az auto pásztászás gombra hogy elindítsa a PTZ kamerát, majd a leállításhoz nyomja meg a Stop, gombot, amely a mozgás elindításkaor jelenik meg az indítógomb helyén. 5-4 ÁBRA PTZ HALADÓ BEÁLLÍTÁSOK KÜLSŐ Nyomja meg az oldalváltás gombot hogy beléphessen a KÜLSŐ vezérlés oldalra. A protocol beállításoknak megfelelőeknek kell lenniük. A Külső vezérlések képernyőjét az 5-5 ábra mutatja. 73

75 5-5 ÁBRA KÜLSŐ VEZÉRLÉSEK PTZ BEÁLLÍTÁSOK Használja a Beállítások billentyűt a Preset, Túra, Útvonal és Pásztázás beállításaihoz. A nem támogatott szolgáltatásokat a képernyő elszürkítve mutaja, lásd 5-6 ábra. 5-6 ÁBRA PRESET BEÁLLÍTÁSA Preset : A presethez a sükséges kamera pozíciókat a vezérlő nyilak használatával tudja beállítani. Válassza a Preset gombot, majd adja meg a preset számát a pozíció mentéshez pedig használja a Beállítás billentyűt. Túra : Válassza a Túra gombot, ahogy az 5-7 ábra mutaja, majd adja meg a pásztázás és a preset számát. Kattintson a Preset hozzáadása billentyűre, hogy a preset pontot beletegye az útvonalba, majd ismételje meg a szükséges számú preset ponttal a folyamatot. A preset pontok törléséhez használja a Preset törlése gombot. A presetek törlése funkció néhány protocol használata mellett nem elérhető. 74

76 5-7 ÁBRA TÚRA Útvonal beállítása: kattintson az Útvonal, gombra, és megjelenik az 5-8 ábra. Adja meg az útvonal számát és használja a Kezdés, gombot, majd visszetér a PTZ vezérlés menübe, hogy beállíthassa vagy módosíthassa a Zoom, Fókusz és Írisz beállításokat, aztán visszatérhessen a menübe a Vége billentyű megnyomásával. 5-8 ÁBRA ÚTVONAL Pásztázás beállítás: Kattintson a Pásztázás, gombra és megjelenik az 5-9 ábra. Mozgassa a kamerát a bal és jobb végpontokba (ezek lesznek a későbbi mozgatás határpontjai) a vezérlő nyilak segítségével, majd használja a Bal végpont és a Jobb végpont billentyűket a beállítások mentéséhez. 75

77 5-9 ÁBRA PÁSZTÁZÁS PTZ KAMERA BEÁLLÍTÁSA Kattintson az oldalváltás gombra hogy hozzáférjen a kamera beállítás opcióhoz (csak néhány protocol támogatja), lásd 5-10 ábra. A Belépés a menübe és a Kilépés a menüből gombok teszik lehetővé a menübe történő belépést illetve az onnan történő kilépést. Az oldalváltás gombra kattintva visszatérhet a 5-3 ábrán látható PTZ vezérlés oldalra. A vezérlő nyilak segítenek a kameramenüben történő léptetésben, a kiszürkített gombok a nem támogatott funkciókat jelzik. Megj: A Fel/Le nyilk segítenek a menüben történő mozgáshoz, míg a Jobbra/Balra nyilak az értékek megváltoztatására szolgálnak ÁBRA KAMERA BEÁLLÍTÁS 76
