1 HP 23tm érintőképernyős monitor Felhasználói útmutató

2 2013 Hewlett-Packard Development Company, L.P. A Microsoft, a Windows és a Windows Vista név a Microsoft Corporation Amerikai Egyesült Államokban és/vagy más országokban bejegyzett kereskedelmi védjegye. A HP termékeivel és szolgáltatásaival kapcsolatos kizárólagos jótállás leírása a termékekhez és szolgáltatásokhoz mellékelt kifejezett jótállási nyilatkozatokban szerepel. A jelen leírásban foglaltak nem tartalmaznak kiegészítő jótállást. A HP nem vállal felelősséget az itt előforduló műszaki vagy szerkesztési hibákért és hiányosságokért. Ez a dokumentum védett információkat tartalmaz, és szerzői jog védelme alá esik. A dokumentum semelyik része nem fénymásolható, reprodukálható vagy fordítható le másik nyelvre a Hewlett- Packard Company előzetes írásos belegyezése nélkül. Második kiadás: szeptember Dokumentum cikkszáma:

3 Az útmutató bemutatása Ez az útmutató segítséget nyújt a monitor beállításához, az érintőképernyő kezeléséhez, valamint tartalmazza a műszaki adatokat is. FIGYELEM! Az ilyen módon jelzett szöveg azt jelzi, hogy az útmutatás helytelen követése sérüléshez vagy halálhoz vezethet. VIGYÁZAT! Az ilyen módon jelzett szöveg azt jelzi, hogy az útmutatás helytelen követése a készülékek megrongálódáshoz vagy információvesztéshez vezethet. MEGJEGYZÉS: Az ilyen módon jelzett szöveg fontos kiegészítő információkat tartalmaz. TIPP: Az ilyen módon jelzett szöveg segítő ötletekkel szolgál. iii

4 iv Az útmutató bemutatása

5 Tartalomjegyzék 1 Termékjellemzők... 1 HP érintőképernyős monitor A monitor üzembe helyezése és használata... 2 Hátsó részegységek... 3 A kábelek csatlakoztatása... 4 A monitor dőlésének módosítása... 7 Oldalsó részegységek... 8 A monitor bekapcsolása HP vízjel és kép beégés irányelv Az érintőképernyő használata Egyujjas csúsztatás Koppintás Görgetés Csípés/nyújtás Elforgatás Szélek pöccintése (csak Windows 8) Pöccintés a jobb szélről Pöccintés a bal szélről Pöccintés a képernyő felső és alsó szélén A monitorállvány eltávolítása A monitor felszerelése Az adatcímkék helye Kábelzár rögzítése További információk Referencia útmutatók Terméktámogatás A függelék: Műszaki adatok HP 23tm Előre beállított kijelzőfelbontás felismerése HP 23tm Belépés felhasználói üzemmódokba Energiatakarékos mód v

6 vi

7 1 Termékjellemzők HP érintőképernyős monitor Az LCD (liquid crystal display, azaz folyadékkristályos kijelzős) monitor aktív mátrixos széles látószögű panellel rendelkezik. A monitor funkciói többek között: 58,4 cm-es (23 hüvelykes) átmérőjű kijelző 1920 x 1080 képpont felbontással, valamint teljes képernyős támogatás az alacsonyabb felbontásokhoz; egyéni méretezés a maximális képméret eléréséhez az eredeti képarány megtartásával A LED háttérvilágítás a hagyományos CCFL háttérvilágításhoz képest kevesebb energiát fogyaszt Széles látószög az ülő vagy álló nézőpozícióból, illetve oldalirányú mozgás közben való megtekintéshez Optikai érintő technológia, mely megfelel a Qindows 8 multi touch logónak és a plug and play opciónak A dőlés legfeljebb 70 fokig fektetve lehetséges Levehető állvány a panel sokoldalú rögzítési lehetőségei érdekében Videóbemenet a digitális DVI támogatásához (DVI-D jelkábel tartozékként mellékelve (egyes országok esetén) Videóbemenet a digitális HDMI támogatásához, HDMI jelkábel tartozékként mellékelve USB kábel a monitor érintővezérlőjének és a számítógépnek az összekötéséhez (az érintőképernyő működéséhez szükséges) Audio bemeneti kábel audiókábellel együtt Beépített hangfalak Audio kimenet, fejhallgató dugalj Csak a Windows 7 és Windows 8 operációs rendszer Plug and play képesség a Windows 7 és Windows 8 rendszeren Biztonsági nyílás előkészítése a monitor hátoldalán az opcionális kábelzárhoz Kijelzőn megjelenő beállítási lehetőségek több nyelven az egyszerű beállításhoz és képernyő optimalizáláshoz HDCP (High-Bandwidth Digital Content Protection) másolásvédelem a DVI és HDMI bemeneteken Szoftver és dokumentációs lemez, amely tartalmazza a monitor illesztőprogramjait és a termékdokumentációt Energiatakarékos funkció a csökkentett energiafogyasztás követelményeinek teljesítéséhez A termékeket érintő biztonsági útmutatók, tanúsítványok és szabályozásokra vonatkozó tudnivalók a HP LCD monitorok kézikönyvében találhatók (a monitorhoz mellékelt lemezen). HP érintőképernyős monitor 1

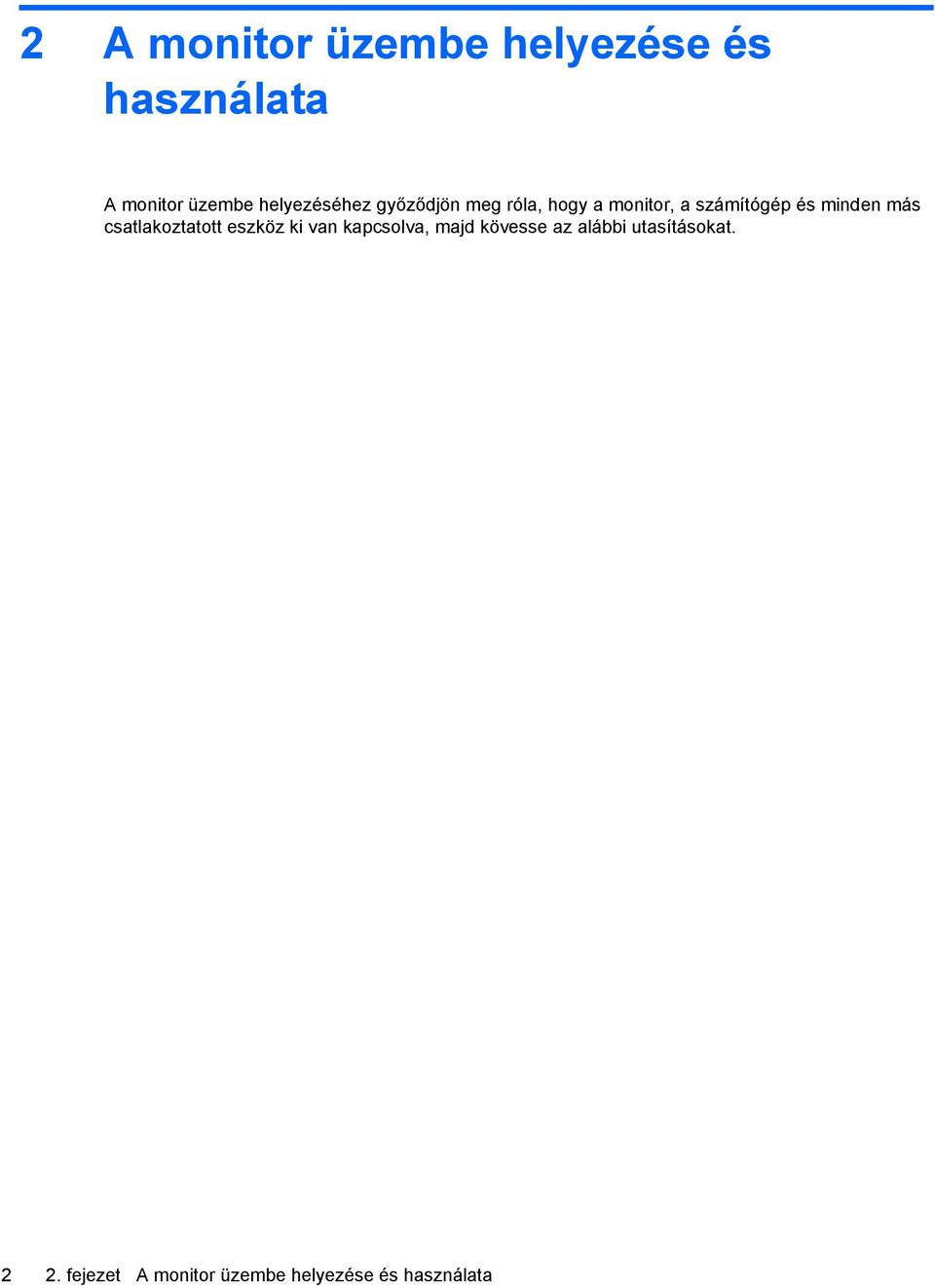

8 2 A monitor üzembe helyezése és használata A monitor üzembe helyezéséhez győződjön meg róla, hogy a monitor, a számítógép és minden más csatlakoztatott eszköz ki van kapcsolva, majd kövesse az alábbi utasításokat fejezet A monitor üzembe helyezése és használata

9 Hátsó részegységek Alkotóelem Leírás 1 Egyenáramú tápcsatlakozó Az egyenáramú tápkábelt csatlakoztatja a monitorhoz. 2 DVI-D csatlakozó A DVI-D kábelt csatlakoztatja a monitorhoz. 3 HDMI csatlakozó A HDMI kábelt csatlakoztatja a monitorhoz. 4 Hangcsatlakozó Az audio kábelt csatlakoztatja a monitorhoz. 5 USB B típusú csatlakozó Csatlakoztatja az USB-kábelt az érintőképernyő USBcsatlakozójához és a számítógép USB-portjához/-hubjához. Hátsó részegységek 3

10 A kábelek csatlakoztatása 1. Fektesse a monitorpanelt képernyővel lefelé tiszta, száraz ruhával lefedett lapos felületre. 2. Húzza le a kábelfedelet a monitor hátlapjáról. 3. A konfigurációtól függően kösse össze a számítógépet és a monitort DVI vagy HDMI videokábel segítségével. MEGJEGYZÉS: A videomódot a használt videokábel határozza meg. A monitor automatikusan felismeri az érvényes videojelet. A bemenetet az oldalsó panelen található Input (Bemenet) gomb megnyomásával, vagy a képernyőn megjelenő menüben, a Menu (Menü) gomb megnyomásával választhatja ki. Digitális HDMI használat esetén csatlakoztassa a HDMI jelkábelt a HDMI csatlakozóhoz a monitor hátulján, a másik végét pedig a bemeneti eszköz HDMI csatlakozójához (kábel tartozékként mellékelve) fejezet A monitor üzembe helyezése és használata

11 Digitális DVI használat esetén csatlakoztassa a DVI-D jelkábelt a DVI csatlakozóhoz a monitor hátulján, a másik végét pedig a bemeneti eszköz DVI csatlakozójához (kábel tartozékként mellékelve kiválasztott országok esetén). 4. Csatlakoztassa a mellékelt USB kábel egyik végét az USB-csatlakozóhoz a számítógép hátulján, a másik végét pedig a monitor USB csatlakozójához. MEGJEGYZÉS: működéséhez. USB kábellel kell összekötnie a számítógépet és a monitort az érintőképernyő A kábelek csatlakoztatása 5

12 5. Csatlakoztassa a mellékelt audiokábelt az audio bemeneti dugaljához a monitor hátulján, a másik végét pedig a bemeneti eszköz audio kimeneti dugaljához. 6. Csatlakoztassa a tápkábel kerek végét a monitor hátoldalán lévő tápcsatlakozó aljzathoz (1). Dugja a tápkábelt a tápellátó aljzatba (2), a másik végét pedig dugja be egy elektromos aljzatba (3). FIGYELEM! Az áramütés és a készülék károsodásának elkerülése érdekében tartsa be a következőket: A tápkábel földelésre szolgáló tűjét ne iktassa ki. A védőérintkező fontos biztonsági szerepet tölt be. A tápvezetéket csak könnyen elérhető, földelt hálózati konnektorba csatlakoztassa. A monitort a hálózati csatlakozóaljzatból való kihúzással áramtalanítsa. A tápkábelekre és vezetékekre ne helyezzen semmit. A kábeleket úgy rendezze el, hogy ne lehessen véletlenül rájuk lépni vagy beléjük botlani. A kábeleket és vezetékeket ne húzza vagy rángassa. A kábelt a csatlakozójánál fogva húzza ki a konnektorból fejezet A monitor üzembe helyezése és használata

13 7. Helyezze vissza a kábelfedelet a monitor hátlapjára. Ehhez csúsztassa a fedél tetején található füleket a kábelcsatlakozó mélyedés (1) tetején elhelyezett résekbe, majd kattintsa a helyére a fedél alját (2), hogy biztosan csatlakozzon a monitor hátlapjához. 8. Állítsa függőlegesre a monitort, és húzza ki az állványt a monitor alátámasztásához. A monitor dőlésének módosítása Állítsa a dőlést a kívánt helyzetbe. Ehhez csúsztassa az állványt előre vagy hátra. A monitor fokos tartományban dölthető. A monitor dőlésének módosítása 7

14 Oldalsó részegységek Alkotóelem Leírás 1 Fejhallgató-csatlakozó Fejhallgatót csatlakoztat. MEGJEGYZÉS: hangszórót. Ha fejhallgatót csatlakoztat, azzal elnémítja a belső 2 OK gomb Ha az OSD menü aktív, a gomb megnyomásával kiválaszthatja a kijelölt menüpontot. 3 Plusz/bemeneti gomb Ha az OSD menü aktív, a gomb megnyomásával előreléphet az OSD menü funkciói között, valamint növelheti a beállított értékeket. Ha az OSD menü nem aktív, a megnyomásával aktiválhatja a bemeneti gombot, kiválasztva a megfelelő bemeneti videojelet (DVI vagy HDMI). 4 Mínusz/hangerő gomb Ha az OSD menü aktív, a gomb megnyomásával visszaléphet az OSD menü funkciói között, valamint csökkentheti a beállított értékeket. Ha a képernyőmenü nem látható, nyomja meg a hangerő beállítás menü megjelenítéséhez. 5 Menü gomb Megnyitja az OSD menüt, kijelöl abban elemeket, illetve kilép abból. 6 Tápkapcsoló gomb Ki- és bekapcsolja a készüléket fejezet A monitor üzembe helyezése és használata

15 MEGJEGYZÉS: Ha meg szeretne tekinteni egy képernyőmenü szimulátort, látogasson el a HP önkiszolgáló ügyfélszolgálatának médiakönyvtárába ezen a címen: Oldalsó részegységek 9

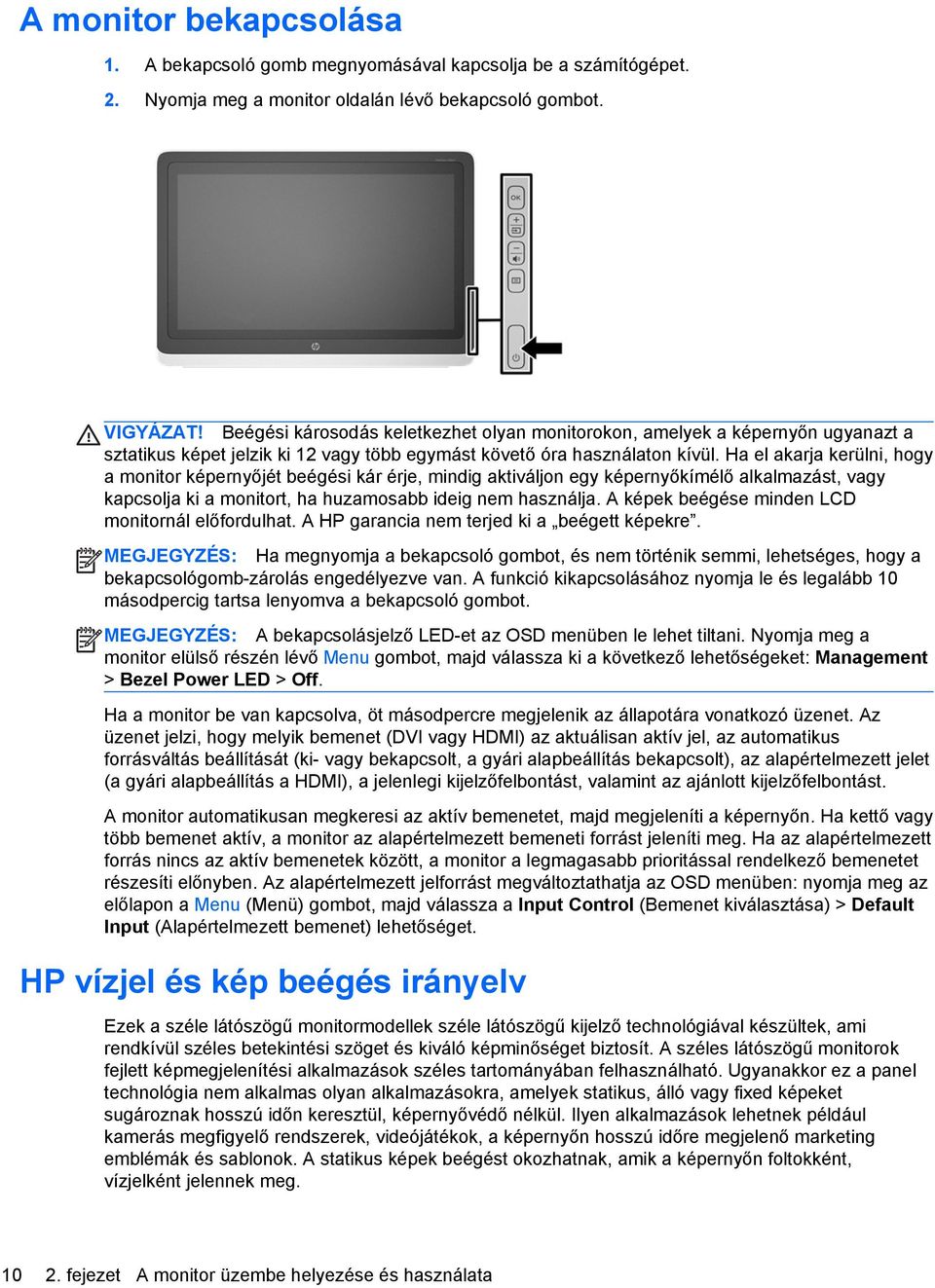

16 A monitor bekapcsolása 1. A bekapcsoló gomb megnyomásával kapcsolja be a számítógépet. 2. Nyomja meg a monitor oldalán lévő bekapcsoló gombot. VIGYÁZAT! Beégési károsodás keletkezhet olyan monitorokon, amelyek a képernyőn ugyanazt a sztatikus képet jelzik ki 12 vagy több egymást követő óra használaton kívül. Ha el akarja kerülni, hogy a monitor képernyőjét beégési kár érje, mindig aktiváljon egy képernyőkímélő alkalmazást, vagy kapcsolja ki a monitort, ha huzamosabb ideig nem használja. A képek beégése minden LCD monitornál előfordulhat. A HP garancia nem terjed ki a beégett képekre. MEGJEGYZÉS: Ha megnyomja a bekapcsoló gombot, és nem történik semmi, lehetséges, hogy a bekapcsológomb-zárolás engedélyezve van. A funkció kikapcsolásához nyomja le és legalább 10 másodpercig tartsa lenyomva a bekapcsoló gombot. MEGJEGYZÉS: A bekapcsolásjelző LED-et az OSD menüben le lehet tiltani. Nyomja meg a monitor elülső részén lévő Menu gombot, majd válassza ki a következő lehetőségeket: Management > Bezel Power LED > Off. Ha a monitor be van kapcsolva, öt másodpercre megjelenik az állapotára vonatkozó üzenet. Az üzenet jelzi, hogy melyik bemenet (DVI vagy HDMI) az aktuálisan aktív jel, az automatikus forrásváltás beállítását (ki- vagy bekapcsolt, a gyári alapbeállítás bekapcsolt), az alapértelmezett jelet (a gyári alapbeállítás a HDMI), a jelenlegi kijelzőfelbontást, valamint az ajánlott kijelzőfelbontást. A monitor automatikusan megkeresi az aktív bemenetet, majd megjeleníti a képernyőn. Ha kettő vagy több bemenet aktív, a monitor az alapértelmezett bemeneti forrást jeleníti meg. Ha az alapértelmezett forrás nincs az aktív bemenetek között, a monitor a legmagasabb prioritással rendelkező bemenetet részesíti előnyben. Az alapértelmezett jelforrást megváltoztathatja az OSD menüben: nyomja meg az előlapon a Menu (Menü) gombot, majd válassza a Input Control (Bemenet kiválasztása) > Default Input (Alapértelmezett bemenet) lehetőséget. HP vízjel és kép beégés irányelv Ezek a széle látószögű monitormodellek széle látószögű kijelző technológiával készültek, ami rendkívül széles betekintési szöget és kiváló képminőséget biztosít. A széles látószögű monitorok fejlett képmegjelenítési alkalmazások széles tartományában felhasználható. Ugyanakkor ez a panel technológia nem alkalmas olyan alkalmazásokra, amelyek statikus, álló vagy fixed képeket sugároznak hosszú időn keresztül, képernyővédő nélkül. Ilyen alkalmazások lehetnek például kamerás megfigyelő rendszerek, videójátékok, a képernyőn hosszú időre megjelenő marketing emblémák és sablonok. A statikus képek beégést okozhatnak, amik a képernyőn foltokként, vízjelként jelennek meg fejezet A monitor üzembe helyezése és használata

17 A monitorok napi 24 órában történő használata során keletkező beégési meghibásodásokra a HP garancia nem terjed ki. A kép beégés megelőzésére használaton kívül mindig kapcsolja ki a monitort, vagy alkalmazzon energiakezelési beállítást, ha a rendszere támogatja, ami tétlen állapotban kikapcsolja a kijelzőt. Az érintőképernyő használata Érintőképernyős eszközökön a képernyőn lévő elemeket közvetlenül az ujjaival vezérelheti. TIPP: Érintőképernyős eszközökön képernyőműveleteket billentyűzettel és egérrel is végezhet. Egyujjas csúsztatás Az egyujjas csúsztatás főleg listák és oldalak pásztázására vagy görgetésére használatos, de más interakciókra, például egy objektum mozgatására is használható. A képernyőn keresztüli görgetéshez óvatosan csúsztassa egyik ujját a képernyőn keresztül a kívánt irányba. Húzáshoz tartson lenyomva egy objektumot, majd húzza át másik helyre. Koppintás A képernyőn történő kijelöléshez használja a koppintás funkciót. A kiválasztáshoz egy ujjal koppintson egy objektumra a képernyőn. Ha egy elemre kétszer koppint rá, azzal megnyitja. Görgetés A görgetés akkor hasznos, ha egy lapon vagy képen fel-le, illetve jobbra-balra szeretne mozogni. Helyezze két ujját a képernyőre, majd húzza őket fel, le, jobbra vagy balra. Az érintőképernyő használata 11

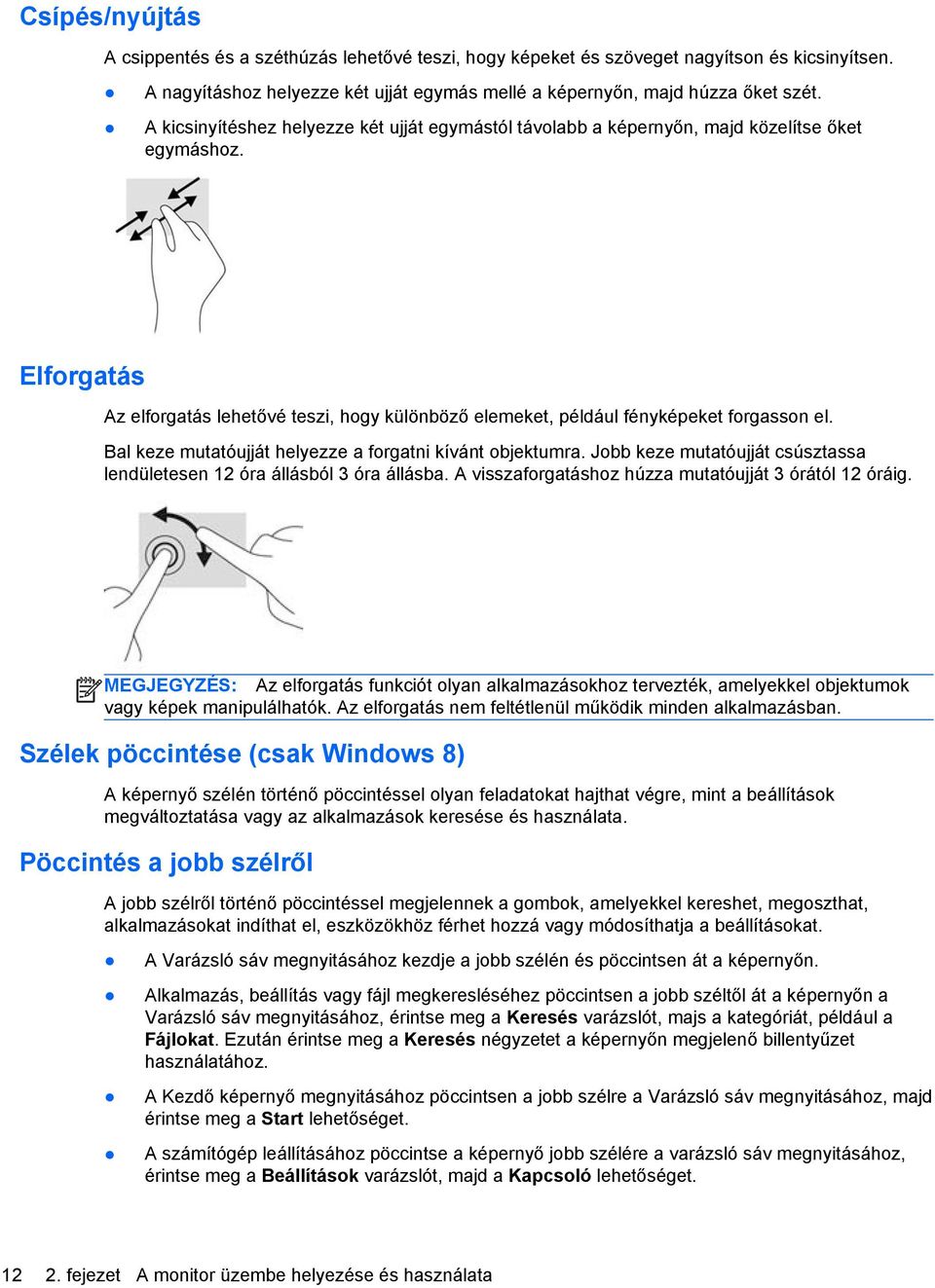

18 Csípés/nyújtás A csippentés és a széthúzás lehetővé teszi, hogy képeket és szöveget nagyítson és kicsinyítsen. A nagyításhoz helyezze két ujját egymás mellé a képernyőn, majd húzza őket szét. A kicsinyítéshez helyezze két ujját egymástól távolabb a képernyőn, majd közelítse őket egymáshoz. Elforgatás Az elforgatás lehetővé teszi, hogy különböző elemeket, például fényképeket forgasson el. Bal keze mutatóujját helyezze a forgatni kívánt objektumra. Jobb keze mutatóujját csúsztassa lendületesen 12 óra állásból 3 óra állásba. A visszaforgatáshoz húzza mutatóujját 3 órától 12 óráig. MEGJEGYZÉS: Az elforgatás funkciót olyan alkalmazásokhoz tervezték, amelyekkel objektumok vagy képek manipulálhatók. Az elforgatás nem feltétlenül működik minden alkalmazásban. Szélek pöccintése (csak Windows 8) A képernyő szélén történő pöccintéssel olyan feladatokat hajthat végre, mint a beállítások megváltoztatása vagy az alkalmazások keresése és használata. Pöccintés a jobb szélről A jobb szélről történő pöccintéssel megjelennek a gombok, amelyekkel kereshet, megoszthat, alkalmazásokat indíthat el, eszközökhöz férhet hozzá vagy módosíthatja a beállításokat. A Varázsló sáv megnyitásához kezdje a jobb szélén és pöccintsen át a képernyőn. Alkalmazás, beállítás vagy fájl megkeresléséhez pöccintsen a jobb széltől át a képernyőn a Varázsló sáv megnyitásához, érintse meg a Keresés varázslót, majs a kategóriát, például a Fájlokat. Ezután érintse meg a Keresés négyzetet a képernyőn megjelenő billentyűzet használatához. A Kezdő képernyő megnyitásához pöccintsen a jobb szélre a Varázsló sáv megnyitásához, majd érintse meg a Start lehetőséget. A számítógép leállításához pöccintse a képernyő jobb szélére a varázsló sáv megnyitásához, érintse meg a Beállítások varázslót, majd a Kapcsoló lehetőséget fejezet A monitor üzembe helyezése és használata

19 Pöccintés a bal szélről A bal szélről történő pöccintéssel megjelennek a megnyitott alkalmazások, így gyorsan tud váltani közöttük. Az alkalmazások közötti váltáshoz óvatosan pöccintsen az ujjával a képernyőlap bal szélétől befelé. Az összes megnyitott alkalmazás megjelenítéséhez az ujja felemelése nélkül pöccintsen visszafelé a képernyő bal széle felé. Pöccintés a képernyő felső és alsó szélén A képernyő felső vagy alsó szélén történő pöccintéssel megnyithatja a számítógépén elérhető alkalmazások listáját. Óvatosan pöccintsen az ujjával a kezdőképernyőn a képernyőlap felső vagy alsó szélétől a képernyő közepe felé, és érintse meg az Összes alkalmazás lehetőséget. Az érintőképernyő használata 13

20 A monitorállvány eltávolítása A monitorpanelt le lehet szerelni az állványról, és falra, lengőkarra vagy egyéb tartószerkezetre lehet rögzíteni. VIGYÁZAT! Mielőtt elkezdené szétszedni a monitort, győződjön meg arról, hogy a monitor ki van kapcsolva, valamint a tápkábel és a jelkábel ki van húzva. Húzza ki az USB-kábelt és az audiókábeleket is a monitorból. 1. Húzza ki és távolítsa el a jel-, a táp-, az USB- és az audiókábeleket a monitorból. 2. Fektesse a monitort elülső részével lefelé tiszta, száraz kendővel lefedett lapos felületre. 3. Húzza fel, függőleges helyzetbe az állványt (1), vegye ki a két csavart, mely az állványt a monitorhoz (2) csatrlakoztatja, majd emelje le az állványról a monitort (3). FIGYELEM! Az állvány rugós, hogy biztosan tartsa függőleges helyzetben, nehogy kipattanjon és megüsse a kezét a csavarok eltávolítása közben fejezet A monitor üzembe helyezése és használata

21 A monitor felszerelése A monitorpanelt falra, lengőkarra vagy egyéb tartószerkezetre rögzítheti. MEGJEGYZÉS: Ajánlott az UL vagy a CSL listákon szereplő tartószerkezetet használni. 1. Szerelje le a monitorpanelt az állványról. További információk: A monitorállvány eltávolítása, 14. oldal. VIGYÁZAT! A monitor az ipari szabvány VESA 100 mm-es illesztőfuratokat támogatja. Ahhoz, hogy egy külső szállítótól származó tartószerkezetet erősítsen a monitorhoz, négy darab 4 mmes, 0,7 emelkedésű és 10 mm hosszú csavarra lesz szüksége. Hosszabb csavarok használata nem ajánlott, mert kárt tehetnek a monitorban. Fontos ellenőrizni, hogy a gyártó tartószerkezete megfelel-e a VESA szabványnak, és a besorolása alapján képes-e megtartani a monitor kijelzőpaneljének súlyát. Az optimális teljesítmény érdekében fontos, hogy a monitorhoz mellékelt táp- és videokábeleket használja. 2. Ha a monitort lengőkarhoz szeretné rögzíteni, helyezzen be négy darab 10 mm-es csavart a lengőkar lemezének furatain keresztül a monitor rögzítőfurataiba. Ha a monitort egyéb rögzítőelemhez szeretné rögzíteni, kövesse a rögzítőelemhez mellékelt utasításokat. Ügyeljen a monitor biztonságos rögzítésére. 3. Csatlakoztassa vissza a kábeleket a monitorpanelhez. Az adatcímkék helye A monitor adatcímkéi a pótalkatrészek cikkszámát, a termékszámot és a sorozatszámot tartalmazzák. Ha a monitor típusával kapcsolatban kapcsolatba lép a HP-val, szüksége lehet ezekre a számokra. Az adatcímke a monitor hátsó paneljén, a kábelfedél mögött található. Az adatcímkék helye 15

22 Kábelzár rögzítése A monitort rögzítheti egy fix tárgyhoz a HP-tól külön beszerezhető kábelzárral fejezet A monitor üzembe helyezése és használata

23 3 További információk Referencia útmutatók A monitorhoz mellékelt lemezen található HP LCD monitorok referencia útmutató-ban további információkat találhat a következőkről: A monitor teljesítményének optimalizálása Balesetmegelőzési és karbantartási útmutató Szoftverek telepítése a lemezről A képernyőmenü használata Szoftverek letöltése a Világhálóról Hatósági információk Hibaelhárítás és javasolt megoldások gyakori problémákra Terméktámogatás A monitor használatával és beállításával kapcsolatban további tájékoztatásért látogasson el ide: Válassza ki országát vagy a régiót, válassza ki a Terméktámogatás és hibaelhárítás részt, majd gépelje be monitora modellszámát a keresőmezőbe. MEGJEGYZÉS: A monitor felhasználói útmutatóját, referencia útmutatóját és illesztőprogramjait a címen lévő támogatásnál találja. Ha az útmutatóban vagy HP LCD monitorok referencia útmutató-ban megadott információk nem adnak választ a kérdésére, lépjen kapcsolatba az ügyfélszolgálattal. Az Egyesült Államokban támogatásért keresse fel a címet. Globális támogatásért keresse fel a címet. Itt a következőkre van lehetőség HP szakértő kérdezése on-line MEGJEGYZÉS: Ha a csevegés nem érhető el az adott nyelven, cseveghet angolul. támogatás Támogatási telefonszámok megkeresése A HP szervizközpont megkeresése Referencia útmutatók 17

24 A Műszaki adatok HP 23tm MEGJEGYZÉS: Minden műszaki adat a HP összetevők gyártói által megadott általános adat; a tényleges teljesítmény nagyobb vagy kisebb is lehet. Képernyő Típus 58,4 cm-es érintőképernyő Széles látószögű LCD 23 hüvelykes érintőképernyő Látható képméret 58,4 cm képátmérő 23 hüvelykes képátló Maximális súly (csomagolás nélkül) 6,5 kg 14,3 font Méretek (állvánnyal) Magasság Hosszúság Szélesség Maximális grafikus felbontás Optimális grafikus felbontás Környezeti hőmérsékletkövetelmény Üzemeltetési hőmérséklet Tárolási hőmérséklet Áramforrás Bemeneti csatlakozók 40,92 cm 6,95 cm 59,93 cm 1920 x 1080 (60 Hz) digitális bemenet esetén 1920 x 1080 (60 Hz) digitális bemenet esetén 5-35 C C V váltakozó áram, 50/60 Hz, külső adapter Egy HDMI csatlakozó (a kábel tartozék); egy DVI csatlakozó (a kábel csak adott országokban biztosított) 16,1 hüvelyk 2,7 hüvelyk 23,6 hüvelyk F F MEGJEGYZÉS: A legfrissebb vagy kiegészítő termékleírások eléréséhez látogassa meg a productbulletin webhelyet, és keresse meg az adott képernyőtípust, hogy megtekinthesse a gyors termékleírásokat. Előre beállított kijelzőfelbontás felismerése Az alábbiakban felsorolt felbontások a leggyakrabban használt üzemmódok, és gyári alapbeállításként használatosak. A monitor automatikusan felismeri ezeket az előre beállított üzemmódokat, ezek pontosan méretezve, középre illesztve jelennek meg a képernyőn. 18 A függelék: Műszaki adatok

25 HP 23tm A-1. táblázat: Gyárilag beállított üzemmódok Előre beállít ott Képpontformátum Vízszintes frekvencia (khz) Függőleges frekvencia (Hz) ,469 59, ,469 70, ,879 60, ,363 60, ,00 60, ,981 60, ,935 59, x ,00 60, ,29 59, ,50 60,00 A-2. táblázat: Nagyfelbontású videoformátumok Előre beállít ott Időzítés neve Képpontformátum Vízszintes frekvencia (khz) Függőleges frekvencia (Hz) 1 480p ,469 59, p , p , p p , p ,5 60 Belépés felhasználói üzemmódokba A video vezérlőjel az alábbi esetekben olyan üzemmódot is igényelhet, ami nincs előre beállítva: Nem szabványos videokártya használatakor. Nem előre beállított üzemmód esetén. Ebben az esetben a képernyőmenü segítségével szükség lehet a paraméterek módosítására. A beállított értékek módosításai a memóriába mentésre kerülnek. A monitor automatikusan tárolja az új beállítást, majd az új üzemmódot úgy fogja felismerni, mint egy előre beállított üzemmódot. A gyárilag előre beállított üzemmódokon kívül legalább 10 felhasználói üzemmód alakítható ki és tárolható. Belépés felhasználói üzemmódokba 19

26 Energiatakarékos mód A monitorok támogatják az alacsony energiafelhasználású állapotot. A monitor akkor lép alacsony energiafelhasználású állapotba, ha észleli a vízszintes szinkronjel és/vagy a függőleges szinkronjel hiányát. Ezeknek a jeleknek a hiányában a monitor képernyője üres lesz, a háttérvilágítás kikapcsol, és a tápfeszültségjelző fény sárgára vált. Amikor a monitor alacsony energiafelhasználású állapotba kapcsol, 0,5 watt energiát használ fel. A normál működési módba való visszatérés előtt a monitornak van egy rövid bemelegedési ideje. Az energiatakarékossággal kapcsolatos funkciók beállításával kapcsolatos további információkért olvassa el számítógépe dokumentációját (a funkció energiagazdálkodás néven is előfordulhat). MEGJEGYZÉS: A fenti energiatakarékos funkció csak akkor működik, ha a monitor ilyen funkcióval rendelkező számítógéphez csatlakozik. A monitor alvó állapotot időzítő segédprogramjában a beállítások kiválasztásával azt is megszabhatja, hogy a monitor egy megadott idő elteltével lépjen csökkentett energiafelvételi állapotba. Amikor a monitor az alvó állapotot időzítő segédprogramja következtében csökkentett energiafelvételi állapotba lép, a bekapcsolásjelző sárga színben villog. 20 A függelék: Műszaki adatok
