1 A számítógép bemutatása Felhasználói útmutató

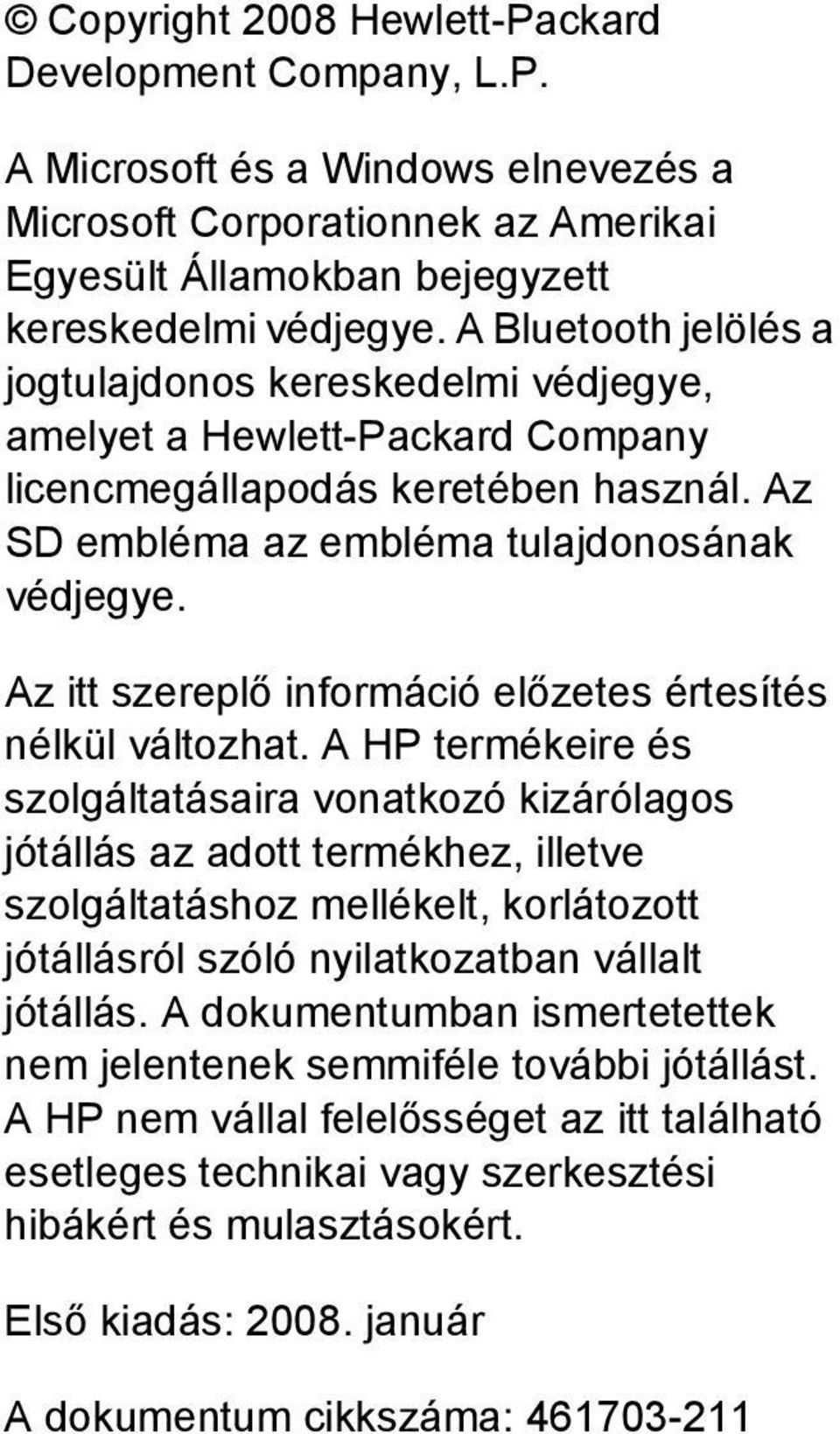

2 Copyright 2008 Hewlett-Packard Development Company, L.P. A Microsoft és a Windows elnevezés a Microsoft Corporationnek az Amerikai Egyesült Államokban bejegyzett kereskedelmi védjegye. A Bluetooth jelölés a jogtulajdonos kereskedelmi védjegye, amelyet a Hewlett-Packard Company licencmegállapodás keretében használ. Az SD embléma az embléma tulajdonosának védjegye. Az itt szereplő információ előzetes értesítés nélkül változhat. A HP termékeire és szolgáltatásaira vonatkozó kizárólagos jótállás az adott termékhez, illetve szolgáltatáshoz mellékelt, korlátozott jótállásról szóló nyilatkozatban vállalt jótállás. A dokumentumban ismertetettek nem jelentenek semmiféle további jótállást. A HP nem vállal felelősséget az itt található esetleges technikai vagy szerkesztési hibákért és mulasztásokért. Első kiadás: január A dokumentum cikkszáma:

3 Biztonsági figyelmeztetés FIGYELEM! A magas hőmérséklet által okozott sérülések és a túlmelegedés elkerülése érdekében ne tegye a számítógépet közvetlenül az ölébe, és ügyeljen arra, hogy a szellőzőnyílásokon keresztül mindig szabadon áramolhasson a levegő. A számítógépet kemény, sík felületen használja. Ügyeljen rá, hogy egy másik szilárd tárgy, például a készülék mellett lévő nyomtató, illetve puha tárgy, például párna, vastag szőnyeg vagy rongy ne gátolja meg a levegő áramlását. Ügyeljen arra, hogy a váltóáramú tápegység működés közben ne érjen a bőréhez vagy más puha felülethez, például párnákhoz, textíliákhoz, ruházathoz vagy szőnyegekhez. A számítógép és a váltóáramú tápegység megfelelnek az IEC biztonsági minősítés hőmérsékletre vonatkozó előírásainak. iii

4 iv Biztonsági figyelmeztetés

5 Tartalomjegyzék 1 A hardver részegységei 2 Részegységek A termékkel kapcsolatos tájékoztatás... 2 A fő kezelőfelület részegységei... 2 Érintőtábla... 2 Billentyűk... 3 Az előlap részegységei... 4 A hátlapon lévő részegységek... 6 Jobb oldali részegységek... 7 Bal oldali részegységek... 9 A számítógép alján lévő részegységek A képernyő részegységei Jelzőfények gyorsindító gombok Média gombok Antennák vezeték nélküli kapcsolathoz (csak egyes típusoknál) További hardverrészegységek Címkék Tárgymutató v

6 vi

7 1 A hardver részegységei A számítógépbe telepített hardverek listáját a következő lépések végrehajtásával tekintheti meg: 1. Kattintson a Start > Számítógép > Rendszertulajdonságok parancsra. 2. A bal ablaktáblán kattintson az Eszközkezelő elemre. Az Eszközkezelő segítségével új hardvert is hozzáadhat, illetve módosíthatja az eszközök konfigurációját. MEGJEGYZÉS: A Windows Felhasználói fiókok felügyelete szolgáltatásával növelhető a számítógép biztonsága. A rendszer bizonyos feladatok végrehajtásához, például programok telepítéséhez, alkalmazások futtatásához vagy a Windows beállításainak módosításához kérheti az Ön engedélyét vagy jelszavát is. További információk a Windows súgójában találhatók. 1

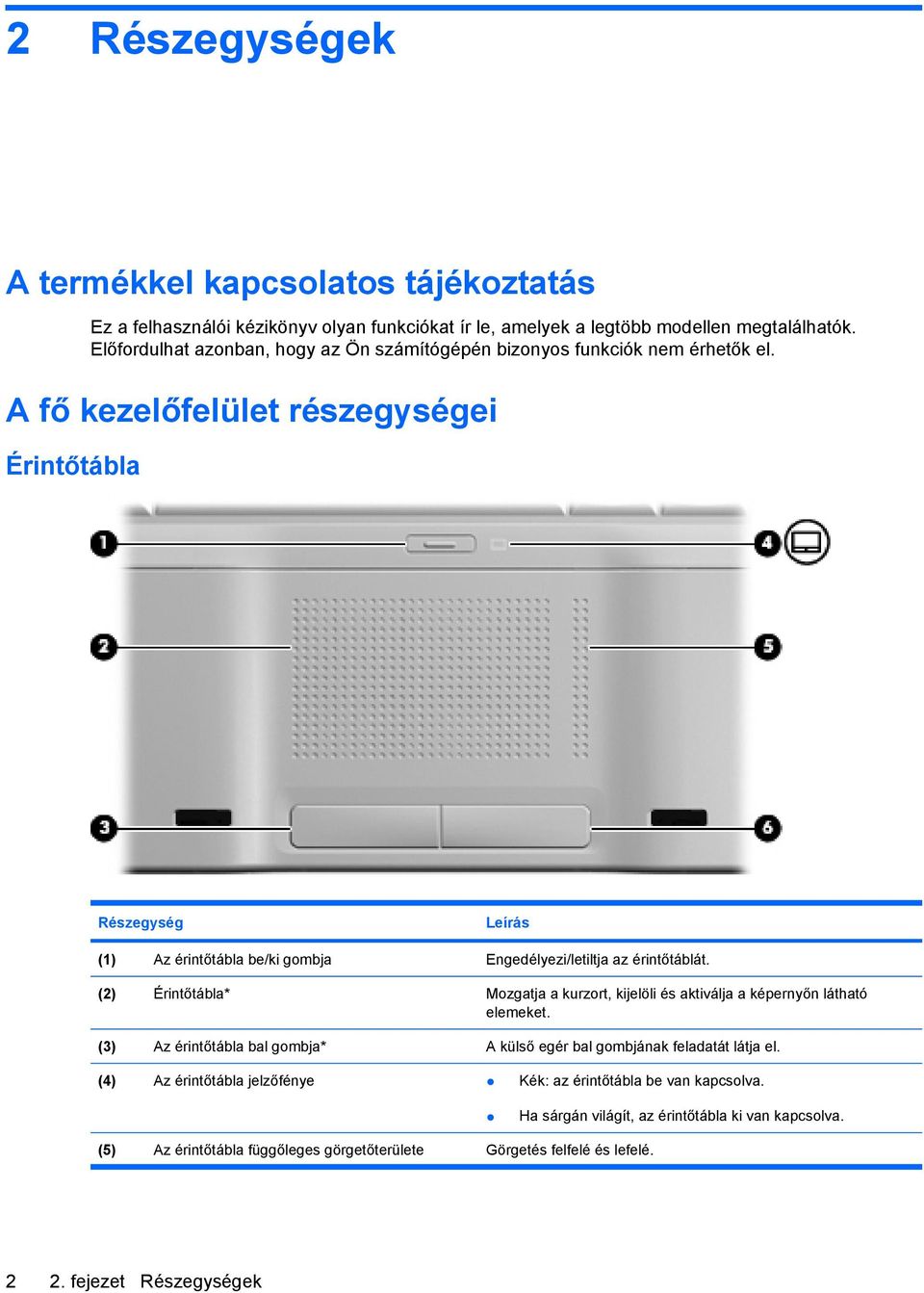

8 2 Részegységek A termékkel kapcsolatos tájékoztatás Ez a felhasználói kézikönyv olyan funkciókat ír le, amelyek a legtöbb modellen megtalálhatók. Előfordulhat azonban, hogy az Ön számítógépén bizonyos funkciók nem érhetők el. A fő kezelőfelület részegységei Érintőtábla Részegység (1) Az érintőtábla be/ki gombja Engedélyezi/letiltja az érintőtáblát. (2) Érintőtábla* Mozgatja a kurzort, kijelöli és aktiválja a képernyőn látható elemeket. (3) Az érintőtábla bal gombja* A külső egér bal gombjának feladatát látja el. (4) Az érintőtábla jelzőfénye Kék: az érintőtábla be van kapcsolva. Ha sárgán világít, az érintőtábla ki van kapcsolva. (5) Az érintőtábla függőleges görgetőterülete Görgetés felfelé és lefelé fejezet Részegységek

9 Részegység (6) Az érintőtábla jobb gombja* A külső egér jobb gombjának feladatát látja el. *A táblázat a gyári beállításokat tartalmazza. Az érintőtábla-beállítások megtekintéséhez és módosításához válassza a Start > Vezérlőpult > Hardver és hang > Egér parancsot. Billentyűk Részegység (1) esc billentyű Az fn billentyűvel együtt lenyomva a számítógép rendszerinformációinak megjelenítését teszi lehetővé. (2) fn billentyű Valamely funkcióbillentyűvel vagy az esc billentyűvel együtt lenyomva gyakran használt rendszerfunkciók végrehajtását teszi lehetővé. (3) Windows billentyű A Windows operációs rendszer Start menüjét jeleníti meg. (4) Helyi menü billentyű Az egérmutató alatti elemhez tartozó helyi menüt jeleníti meg. (5) A beágyazott számbillentyűzet billentyűi A külső billentyűzet számbillentyűihez hasonlóan használhatók. (6) Funkcióbillentyűk Az fn billentyűvel együtt lenyomva gyakran használt rendszerfunkciók végrehajtását teszik lehetővé. A fő kezelőfelület részegységei 3

10 Az előlap részegységei Részegység (1) A képernyő kioldóretesze A számítógépet nyitja ki. (2) Tápkapcsoló* Ha a számítógép kikapcsolt állapotban van, a bekapcsoláshoz csúsztassa a tápkapcsolót jobbra. Ha a számítógép bekapcsolt állapotban van, az alvó üzemmód elindításához csúsztassa a tápkapcsolót jobbra. Ha a számítógép alvó állapotban van, abból a tápkapcsoló rövid jobbra csúsztatásával lehet kilépni. Ha a számítógép hibernált állapotban van, abból a tápkapcsoló rövid jobbra csúsztatásával lehet kilépni. Ha a számítógép lefagyott, és a Windows kikapcsolási műveletei nem használhatók, a számítógép kikapcsolásához csúsztassa jobbra a tápkapcsolót, és tartsa ott legalább 5 másodpercig. Ha többet szeretne tudni a tápellátási beállításokról, kattintson a Start > Vezérlőpult > Rendszer és karbantartás > Energiagazdálkodási lehetőségek ikonra. Ha többet szeretne tudni az alvó vagy hibernált állapotról, tekintse meg az Energiagazdálkodási útmutatót. (3) Tápfeszültségjelző fény Ha világít, a számítógép be van kapcsolva. Ha villog: a számítógép alvó állapotban van. Ha nem világít, a számítógép kikapcsolt vagy hibernált állapotban van. (4) Infravörös érzékelő A HP távvezérlő jeleit fogadja. (5) Hangkimeneti (fejhallgató-) S/PDIF-aljzat Jobb hangminőséget produkál, így támogatja többek között a térhatású és más, fejlett technológiájú hanghatásokat. (6) Hangkimeneti aljzat (fejhallgatóaljzat) Kiegészítő sztereó hangszórók, fejhallgató, fülhallgató, mikrofonos fejhallgató és televízió-hangszóró csatlakoztatása esetén hang játszható le vele. (7) Hangbemeneti aljzat (mikrofonaljzat) Külön megvásárolható számítógépes fejhallgató-mikrofon, sztereó vagy monó mikrofon csatlakozására szolgál fejezet Részegységek

11 Részegység (8) A vezeték nélküli funkció kapcsolója Be- és kikapcsolja a vezeték nélküli funkciókat, de nem hoz létre vezeték nélküli kapcsolatot. MEGJEGYZÉS: A vezeték nélküli kapcsolat megteremtéséhez beállított vezeték nélküli hálózat szükséges. (9) A vezeték nélküli adatátvitel jelzőfénye Kék: be van kapcsolva egy integrált vezeték nélküli, például egy vezeték nélküli hálózati (WLAN-) vagy egy Bluetooth eszköz. Ha sárgán világít, minden vezeték nélküli eszköz ki van kapcsolva. *A táblázat a gyári beállításokat tartalmazza. A gyári beállítások módosításáról további információt a Súgó és támogatás segédprogram felhasználói útmutatóiban talál. Az előlap részegységei 5

12 A hátlapon lévő részegységek Részegység (1) Szellőzőnyílás A belső alkatrészek hűtéséhez szükséges légáramlást biztosítja. (2) RJ-11 (modem) csatlakozó Modemkábel csatlakoztatása. MEGJEGYZÉS: A számítógépben a ventilátor automatikusan elindul a belső részegységek lehűtése és a túlmelegedés megakadályozása céljából. Nem rendellenes, ha a rutinjellegű használat során a ventilátor be- és kikapcsol. (3) USB-portok (2) Kiegészítő USB-eszközök csatlakoztatására használható. (4) A biztonsági kábel befűzőnyílása A külön beszerezhető biztonsági kábel rögzítésére szolgál. MEGJEGYZÉS: A biztonsági kábel funkciója az elriasztás, mindazonáltal nem feltétlenül képes megakadályozni a számítógép eltulajdonítását fejezet Részegységek

13 Jobb oldali részegységek Részegység (1) Előző/visszatekerés gomb A gomb egyszeri megnyomásakor az előző számra vagy fejezetre ugrik. Az fn billentyűvel együtt lenyomva visszaugrik az adathordozó elejére. (2) Lejátszás/szünet gomb Elindítja vagy szünetelteti az adathordozó lejátszását. (3) Következő/előretekerés gomb A gomb egyszeri megnyomásakor a következő számra vagy fejezetre ugrik. Az fn billentyűvel együtt lenyomva gyors előretekerést végez az adathordozón. (4) Leállítás gomb Leállítja a lejátszást. (5) Tollrekesz A tollat tárolja. (6) USB-port Külön megvásárolható USB-eszközök csatlakoztatására szolgál. (7) Toll zsinórbefűző nyílása A toll zsinórja csatlakoztatható hozzá. (8) RJ-45 (hálózati) csatlakozó Hálózati kábel csatlakoztatására szolgál. (9) Bővítőport 3 A számítógépet külön beszerezhető dokkolóeszközhöz vagy bővítőeszközhöz csatlakoztatja. MEGJEGYZÉS: A számítógép csak egyetlen bővítőporttal rendelkezik. A bővítőport 3 a bővítőport típusára utal. (10) A külső monitor portja Külső VGA-monitor vagy kivetítő csatlakoztatása. (11) S-Video kimeneti aljzat Opcionális S-Video-eszköz, például televízió, videolejátszó, videokamera, írásvetítő vagy videodigitalizáló kártya csatlakoztatására szolgál. (12) Szellőzőnyílás A belső alkatrészek hűtéséhez szükséges légáramlást biztosítja. Jobb oldali részegységek 7

14 Részegység MEGJEGYZÉS: A számítógépben a ventilátor automatikusan elindul a belső részegységek lehűtése és a túlmelegedés megakadályozása céljából. Nem rendellenes, ha a rutinjellegű használat során a ventilátor be- és kikapcsol fejezet Részegységek

15 Bal oldali részegységek Részegység (1) Tápfeszültség-csatlakozó Hálózati tápegység csatlakoztatása. (2) Az ExpressCard bővítőhelye A külön megvásárolható ExpressCard/34 kártyákat támogatja. (3) A digitális adathordozó bővítőhelye A következő opcionális digitális kártyaformátumokat támogatja: Secure Digital (SD) Memory Card, MultiMediaCard (MMC), Memory Stick (MS), Memory Stick Pro (MSP), xd-picture Card (XD), xd-picture Card (XD) Type M. (4) A digitális adathordozó bővítőhelyének jelzőfénye Ha világít, egy digitális kártya használatban van. (5) Optikai meghajtó Az optikai lemezeket olvassa, és egyes modellek esetében írja is a lemezeket. (6) Az optikai meghajtó jelzőfénye Ha villog, az optikai meghajtó használatban van. Bal oldali részegységek 9

16 A számítógép alján lévő részegységek Részegység (1) Szellőzőnyílások (6) A belső alkatrészek hűtéséhez szükséges légáramlást biztosítják. MEGJEGYZÉS: A számítógépben a ventilátor automatikusan elindul a belső részegységek lehűtése és a túlmelegedés megakadályozása céljából. Nem rendellenes, ha a rutinjellegű használat során a ventilátor be- és kikapcsol. (2) Akkumulátorkioldó zárak (2) Az akkumulátor akkumulátorrekeszből való kivételére szolgál. (3) Merevlemezmeghajtó-rekesz A merevlemez-meghajtó helye. (4) Az optikai meghajtó kioldóretesze Az optikai meghajtórekeszben lévő optikai meghajtó reteszének kioldására szolgál. (5) Memóriamodul-rekesz A memóriamodulok bővítőnyílásait tartalmazza. (6) A WLAN-modul rekesze WLAN-modult tartalmaz (csak egyes modellek esetében) MEGJEGYZÉS: Ha szeretné elkerülni a rendszer lefagyását, csak olyan vezeték nélküli modulra cserélje ki a vezeték nélküli modult, amelyet az Ön országában/térségében érvényes hatósági szabályozások engedélyeznek. Ha az eszköz cseréje után figyelmeztető üzenet jelenik meg, a működés helyreállításához távolítsa el az eszközt és forduljon a vevőszolgálathoz a Súgó és támogatás szolgáltatáson keresztül. (7) Akkumulátorrekesz Az akkumulátor elhelyezésére szolgál fejezet Részegységek

17 A képernyő részegységei Részegység (1) Állítható csukló Lehetővé teszi a képernyő elforgatását hagyományos notebookos elrendezésből táblaszámítógépes elrendezésbe, és fordítva. Táblaszámítógépes elrendezésben a képernyőt úgy kell elforgatni, majd lehajtani, hogy a számítógép hordozásakor is látható legyen. (2) Infravörös érzékelő A HP távvezérlő jeleit fogadja. (3) Belső képernyőkapcsoló Ha a számítógép bekapcsolt állapotában lecsukja a képernyőt, kikapcsolja a képernyőt, és elindítja az alvó üzemmódot. (4) Ujjlenyomat-leolvasó (csak egyes modellek esetében) Segítségével a Windows rendszerbe jelszó helyett ujjlenyomattal lehet bejelentkezni. (5) Belső mikrofonok (2) Hangrögzítésre szolgál. (6) Beépített kamera (csak egyes modellek esetében) Videofelvétel és állókép rögzítésére szolgál. (7) A képernyő kioldóretesze Kinyitja a számítógépet. A képernyő részegységei 11

18 Jelzőfények Részegység (1) A tápfeszültség jelzőfénye Ha világít, a számítógép be van kapcsolva. Ha villog: a számítógép alvó állapotban van. Ha nem világít, a számítógép kikapcsolt vagy hibernált állapotban van. (2) Az akkumulátor töltöttségjelző fénye Ha világít, az akkumulátor töltése folyamatban van. Ha villog: a kizárólagos áramforrásként funkcionáló akkumulátor alacsony töltöttségi szintet ért el. Ha az akkumulátor töltöttségi szintje kritikusan alacsony, az akkumulátor-jelzőfény gyorsabb villogásba kezd. Ha nem világít, a külső áramforrásról táplált számítógép összes akkumulátora teljes töltöttségű. Ha a számítógép nem csatlakozik külső áramforráshoz, a jelzőfény egészen addig nem gyullad ki, amíg az akkumulátor töltöttségi szintje alacsony nem lesz. (3) A meghajtó jelzőfénye Ha villog: a merevlemez, illetve az optikai meghajtó használatban van fejezet Részegységek

19 gyorsindító gombok Részegység (1) Elforgatás gomb A megjelenített képet óramutató járásával egyezően 4 irányba forgatja el: elsődleges fekvő, másodlagos fekvő, elsődleges álló, másodlagos álló. (2) Mobilközpont gomb Megnyitja a Mobilközpontot. (3) Média gomb Elindítja a QuickPlay programot. (4) DVD-gomb Elindítja a QuickPlay program DVD-lejátszási szolgáltatását. MEGJEGYZÉS: Ha a számítógépen jelszó van beállítva, a program a Windows rendszerbe való bejelentkezésre szólíthat fel. A QuickPlay a bejelentkezést követően indul el. További tudnivalókat a QuickPlay súgójában talál. A képernyő részegységei 13

20 Média gombok Részegység (1) Előző/visszatekerés gomb A gomb egyszeri megnyomásakor az előző számra vagy fejezetre ugrik. Az fn billentyűvel együtt lenyomva visszaugrik az adathordozó elejére. (2) Lejátszás/szünet gomb Elindítja vagy szünetelteti az adathordozó lejátszását. (3) Következő/előretekerés gomb A gomb egyszeri megnyomásakor a következő számra vagy fejezetre ugrik. Az fn billentyűvel együtt lenyomva gyors előretekerést végez az adathordozón. (4) Leállítás gomb Leállítja a lejátszást fejezet Részegységek

21 Antennák vezeték nélküli kapcsolathoz (csak egyes típusoknál) Egyes számítógéptípusoknál legalább két antenna küldi és fogadja egy vagy több vezeték nélküli eszköz jeleit. Ezek az antennák a számítógépen belül találhatók. MEGJEGYZÉS: környezetét. Az optimális adattovábbítás érdekében hagyja szabadon az antennák közvetlen A vezeték nélküli eszközökre vonatkozó szabályozásokról a Jogi, biztonsági és környezetvédelmi tudnivalók című útmutatónak az Ön országára/térségére érvényes részében tájékozódhat. Ezek a tudnivalók a Súgó és támogatás szolgáltatásban találhatók. Antennák vezeték nélküli kapcsolathoz (csak egyes típusoknál) 15

22 További hardverrészegységek Részegység (1) Hálózati tápvezeték* A váltakozó áramú tápegység váltakozó áramú aljzathoz történő csatlakoztatására szolgál. (2) Váltakozó áramú tápegység A váltakozó áramot egyenárammá alakítja. (3) Akkumulátor* Működteti a számítógépet, amikor az nincs külső áramforráshoz kapcsolva. (4) Adott országban használt szabványoknak megfelelő modemkábel-átalakító (csak egyes modellek esetében) A modemkábelt nem RJ-11 típusú telefoncsatlakozóvá alakítja át. (5) Modemkábel* (csak egyes modellek esetében) A belső modem RJ-11 telefonaljzathoz vagy az adott országban használt szabványoknak megfelelő modemkábel-átalakítóhoz való csatlakoztatására szolgál. *A modemkábelek, akkumulátorok és tápkábelek kinézete régiónként és országonként eltérő lehet fejezet Részegységek

23 3 Címkék A számítógépen elhelyezett címkék olyan információt tartalmaznak, amely az esetleges rendszerproblémák megoldásában, illetve külföldi utazás során nyújthat segítséget. A szervizcímke a számítógép márkáját és terméknevét, sorozatszámát (s/n) és termékszámát (p/ n) tartalmazza. Tartsa kéznél ezeket az adatokat, amikor segítséget kér a vevőszolgálattól.a szervizcímkét a számítógép alsó burkolatán találja. A Microsoft eredetiséget igazoló címkéje a Windows rendszer termékazonosítóját tartalmazza, amelyre az operációs rendszer frissítésekor vagy a hibaelhárítás során lehet szüksége. Ezt a címkét a számítógép alján találja meg. Szabályozási címke hatósági információkat tartalmaz a számítógépről. Az előírásokat tartalmazó címke az akkumulátorrekesz belsejében található. Modemengedély-címke a modemmel kapcsolatos szabályozási információt, valamint néhány olyan ország hatósági engedélyeinek listáját tartalmazza, ahol a modem használata engedélyezett. Erre az információra külföldi utazás során lehet szüksége. A modem engedélyezési címkéje a merevlemezrekeszen belül található. Vezeték nélküli tanúsítványcímkék (csak egyes modellek esetében) információkat tartalmaz az opcionális vezeték nélküli eszközökről, és felsorolja azon országok hatóságainak jóváhagyási jelzéseit, amelyekben az eszköz használatát engedélyezik. Egyes modellek ilyen módon vezeték nélküli hálózati (WLAN-) vagy külön rendelhető Bluetooth -eszközzel lehetnek ellátva.amennyiben a számítógépben egy vagy több vezeték nélküli eszköz található, a számítógépen az ilyen címkék is megtalálhatók. Erre az információra külföldi utazás során lehet szüksége. A vezeték nélküli eszközök tanúsítványcímkéi a WLAN-modul rekeszének belsejében találhatók. 17

24 Tárgymutató A akkumulátor helye 16 akkumulátor kioldóreteszeinek helye 10 akkumulátorrekesz, helye 10 aljzatok hangbemenet (mikrofon) 4 hangkimenet (fejhallgató) 4 hangkimeneti (fejhallgató-) S/ PDIF-aljzat 4 RJ-11 (modem) 6 RJ-45 (hálózati 7 S-Video kimenet 7 állítható csukló, azonosítás 11 antennák 15 Az érintőtábla be/ki gombja 2 Az érintőtábla görgetőterülete, azonosítás 2 B befűzőnyílások biztonsági kábel 6 memóriamodul 10 belső képernyőkapcsoló, azonosítás 11 belső mikrofon, azonosítás 11 billentyűk esc 3 fn 3 funkció 3 számbillentyűzet 3 Windows-alkalmazások 3 Windows billentyű 3 biztonsági kábel befűzőnyílása, azonosítás 6 Bluetooth-címke 17 bővítőhelyek Digitális adathordozó 9 ExpressCard kártya 9 bővítőport helye 7 C címkék Bluetooth 17 előírások 17 Microsoft eredetiséget igazoló címkéje 17 modemengedély 17 szervizcímke 17 vezeték nélküli eszköz hitelesítése 17 WLAN 17 CS csatlakozók, tápfeszültség 9 csukló, állítható 11 D Digitális adathordozó bővítőhelye, azonosítás 9 Digitális adathordozó bővítőhelyének jelzőfénye, azonosítás 9 DVD-gomb, azonosítás 13 E egyéb jogi tudnivalók előírásokat tartalmazó címke 17 modemengedély-címke 17 vezeték nélküli eszközök hitelesítő címkéi 17 elforgatás gomb, azonosítás 13 előző/visszatekerés gomb helye 7, 14 Eredetiséget igazoló címke 17 Érintőtábla azonosítása 2 érintőtábla gombjai, azonosításuk 2 Érintőtábla jelzőfénye, azonosítás 2 esc billentyű helye 3 ExpressCard-bővítőhely, azonosítás 9 F fejhallgató- (hangkimeneti) aljzat 4 fejhallgató- (hangkimeneti) S/PDIFaljzat 4 fn billentyű helye 3 funkcióbillentyűk, azonosítás 3 G gombok DVD 13 elforgatás 13 előző/visszatekerés 7, 14 érintőtábla 2 Érintőtábla be/ki 2 következő/előretekerés 7, 14 leállítás 7, 14 lejátszás/szünet 7, 14 Média 13 Mobilközpont 13 görgetőterület, érintőtábla 2 H hangbemeneti aljzat (mikrofonaljzat), azonosítás 4 hangkimeneti (fejhallgató-) aljzat, azonosítás 4 hangkimeneti (fejhallgató-) S/PDIFaljzat, azonosítás 4 helyi menü billentyű 3 helyi menü billentyű, azonosítás 3 I infravörös érzékelő helye 4, Tárgymutató

25 J jelzőfények A digitális adathordozó bővítőhelye 9 akkumulátor 12 bekapcsolás 4, 12 érintőtábla 2 meghajtó 12 vezeték nélküli adatátvitel 5 K kamera, azonosítás 11 képernyőkapcsoló, azonosítás 11 képernyő kioldóretesze, azonosítás 4, 11 következő/előretekerés gomb helye 7, 14 külső monitor portja, azonosítás 7 L leállítás gomb helye 7, 14 lejátszás/szünet gomb helye 7, 14 M Média gomb, azonosítás 13 médiatevékenység-gombok helye 7, 14 meghajtó jelzőfénye, azonosítás 12 meghajtók, merevlemezes 10 memóriamodul-rekesz helye 10 merevlemezmeghajtó-rekesz, azonosítás 10 Microsoft eredetiséget igazoló címkéje 17 mikrofon, belső 11 mikrofon (hangbemenet) aljzata 4 Mobilközpont gomb, azonosítás 13 modemengedély-címke 17 modemkábel, azonosítás 16 modemkábel-átalakító, országspecifikus 16 monitor portja, külső 7 O olvasó, ujjlenyomat 11 operációs rendszer Microsoft eredetiséget igazoló címkéje 17 Termékazonosító 17 optikai meghajtó, azonosítás 9 optikai meghajtó kioldóretesze, azonosítás 10 P portok bővítő 7 külső monitor 7 USB 6, 7 R rekeszek akkumulátor 10, 17 memóriamodul 10 merevlemez-meghajtó 10 WLAN-modul 10 részegységek alsó rész 10 bal oldal 9 előlap 4 fő kezelőfelület 2 hátlap 6 jobb oldal 7 képernyő 11 további hardver 16 reteszek akkumulátorkioldó 10 képernyőkioldó 4, 11 optikai meghajtó kioldóretesz, azonosítás 10 RJ-11 (modem) csatlakozó, azonosítás 6 RJ-45 (hálózati) csatlakozó, azonosítás 7 S sorozatszám, számítógép 17 S-Video kimenet, azonosítás 7 SZ számbillentyűzet, billentyűk helye 3 szellőzőnyílások helye 6, 7, 10 szervizcímke 17 T tápfeszültség-csatlakozó helye 9 tápfeszültségjelző helye 12 tápfeszültség-jelző helye 4 tápkábel, azonosítás 16 tápkábel, hálózati 16 tápkapcsoló 4 tápkapcsoló, azonosítás 4 Termékazonosító 17 terméknév és típusszám, számítógép 17 tollrekesz helye 7 toll zsinórbefűző nyílás helye 7 töltésjelző fény, azonosítás 12 U ujjlenyomat-leolvasó, azonosítás 11 USB-portok helye 6, 7 utazás a számítógéppel modemengedély-címke 17 vezeték nélküli eszközök hitelesítő címkéi 17 V váltakozó áramú tápegység helye 16 vezeték nélküli antennák 15 vezeték nélküli átvitel jelzőfénye, azonosítás 5 vezeték nélküli eszközök, hitelesítő címke 17 W Windows-billentyű, azonosítás 3 WLAN-címke 17 WLAN-eszköz 17 WLAN-modulrekesz, helye 10 Tárgymutató 19
