EVC-TI-BX213D H.264 Hálózati Kamera. Használati utasítás.

Átírás

1 EVC-TI-BX213D H.264 Hálózati Kamera Használati utasítás

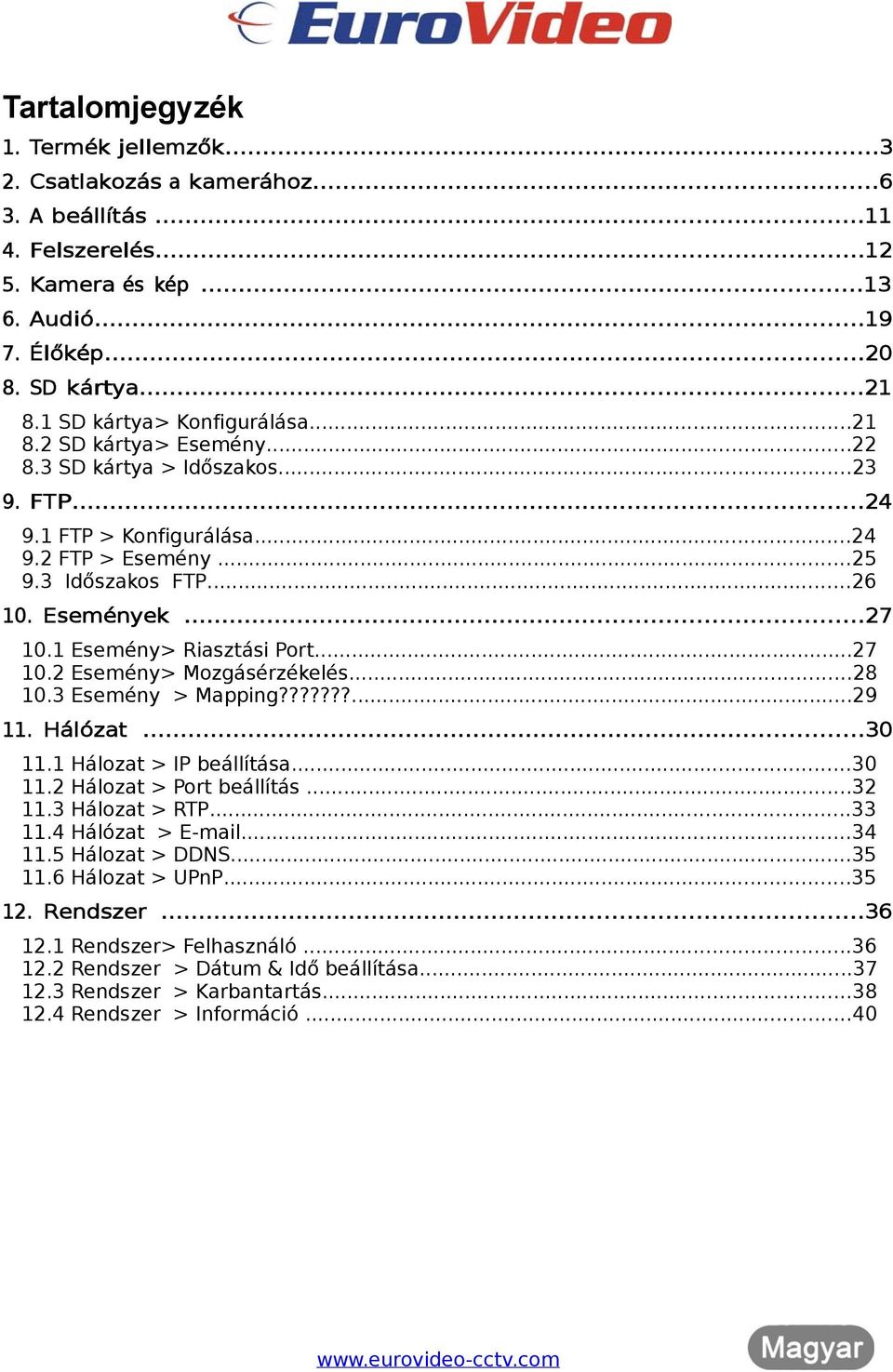

2 Tartalomjegyzék 1. Termék jellemzők Csatlakozás a kamerához A beállítás Felszerelés Kamera és kép Audió Élőkép SD kártya SD kártya> Konfigurálása SD kártya> Esemény SD kártya > Időszakos FTP FTP > Konfigurálása FTP > Esemény Időszakos FTP Események Esemény> Riasztási Port Esemény> Mozgásérzékelés Esemény > Mapping??????? Hálózat Hálozat > IP beállítása Hálozat > Port beállítás Hálozat > RTP Hálózat > Hálozat > DDNS Hálozat > UPnP Rendszer Rendszer> Felhasználó Rendszer > Dátum & Idő beállítása Rendszer > Karbantartás Rendszer > Információ...40

3 1. Termék jellemzők Az EVC ZN-XXX egy nagy teljesítményű H.264-es hálózati kamera, amelynek célja hogy biztonsági szempontból fontos szempontokat kielégítsen. Éles, tiszta képeket, ad melyek minden részletet felfednek, köszönhetően a csúcsminőségű 5,0 megapixeles CCD érzékelőjének, megapixeles lencse és fejlett képfeldolgozásának. Az EVC ZN-XXX rendelkezik egy eltávolítható infravörös szűrővel, amely lehetővé teszi a színes kép megjelenítését úgy jó mint alacsony fényviszonyok között, valamint az IR érzékeny fekete-fehér képét, éjjel. Az iparág számos videó szoftvere által támogatva, az EVC ZN-XXX biztosítja a tökéletes megoldást IP-alapú biztonsági hálózatokra bankok,irodák, repülőterek és egyéb létesítményeknél, valamint a közlekedési felügyelet szolgálatában. Az Ethernet (IEEE 802.3af) hálózaton keresztüli megtáplálás szükségtelenné teszi a táp hálózat kialakítását, jelentősen csökkentve ez által a telepítési költségeket. Folyamatossá tehető a táplálás egy központi szünetmentes tápegység segítségével.

4 Az EVC ZN-XXX átfogó hálózati biztonsági és felügyeleti funkciókat kínál. Ez kiterjed a port alapú hálózati ellenőrzésre is (IEEE802.1X), amely lehetővé teszi hogy a kamera csatlakoztatható legyen a HTTPS titkosított hálózathoz biztosítva ezzel biztonságos csatornát a kamera és alkalmazása között. Emellett lehetővé teszi a videó forrás azonosítását is. Az EVC videó termékek hatékony vezérlését lehetővé teszi a fejlett EVC kamera felügyeleti szoftver, mely a kamera tartozékát képezi.

5 1. 8-as csatlakozó Audio in Audio be (vonal szintű), mono bemeneti jelnek (sztereó jelből csak a bal oldalt használja) Audio ki Az audio kimenet csatlakoztatható egy aktív erősítős hangfalhoz vagy fűl hallgatóhoz. Alarm bemenet digitális optó csatolós bemenet Alarm kimenet digitális optó csatolós kimenet (200mA) 2. VIDEO KI Analóg videó kimenet 3. MICRO SD KÁRTYA Képek mentése Micro SD kártyára. 4. Hálózati csatlakozó Az EVC ZN-XXX kamera egy szabványos hálózati kábellel csatlakozik a hálózathoz és automatikusan érzékeli az átviteli sebességet. (10BaseT/100BaseTX Ethernet). Ezen a csatlakozón keresztül kapja a tápot is amennyiben az Etherneten keresztüli táplálást alkalmazzák. A kamera automatikusan kapcsol át a helyes tápfeszültségre. 5. Gyári alapbeállítás/beállító gomb. Nyomja meg ezt a gombot a DDNS beállításához vagy a gyári beállítások visszaállításához, a leírás szerint. 6. Táp csatlakozó 12Vdc vagy 24Vac táp csatlakozó. 7. LED kijelző LED Szín Leírás Zöld Állandó 10/100 Mbit/s hálózati kapcsolat. Hálózati Sárga Villog ha hálózati forgalom folyik. Kikapcsolt Nincsen hálózati kapcsolat. Státusz Zöld Bekapcsolva ha létrejött a hálózati kapcsolat, villog inicializáláskor Piros Másodpercenként villan F/W feltöltéskor. 8. DC IRIS

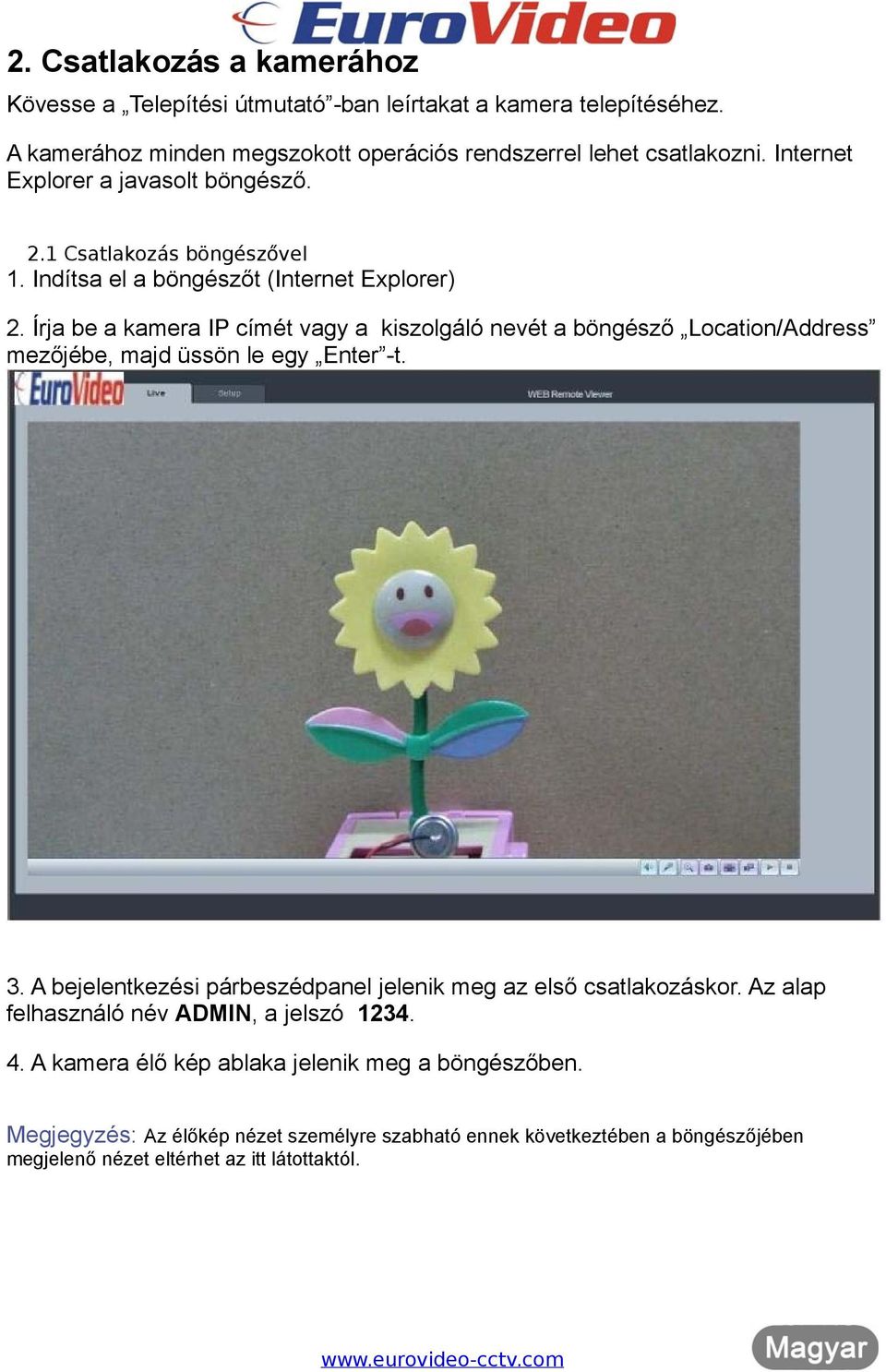

6 2. Csatlakozás a kamerához Kövesse a Telepítési útmutató -ban leírtakat a kamera telepítéséhez. A kamerához minden megszokott operációs rendszerrel lehet csatlakozni. Internet Explorer a javasolt böngésző. 2.1 Csatlakozás böngészővel 1. Indítsa el a böngészőt (Internet Explorer) 2. Írja be a kamera IP címét vagy a kiszolgáló nevét a böngésző Location/Address mezőjébe, majd üssön le egy Enter -t. 3. A bejelentkezési párbeszédpanel jelenik meg az első csatlakozáskor. Az alap felhasználó név ADMIN, a jelszó A kamera élő kép ablaka jelenik meg a böngészőben. Megjegyzés: Az élőkép nézet személyre szabható ennek következtében a böngészőjében megjelenő nézet eltérhet az itt látottaktól.

7 2.2 Csatlakozás Internet-en keresztül. Telepítés után a kamera elérhető a helyi hálózaton (LAN). Állítsa be a routert / tűzfalat, a bejövő adatforgalom engedélyezéséhez ahhoz, hogy a kamera elérhető legyen az internetről. Biztonsági okokból ez általában egy adott porton történik. Kérjük, olvassa el a router / tűzfal leírását a további beállításokért. 2.3 A kép és fókusz beállítása A lencsék beállításához: 1. Nyissa meg az élő képet a böngészőben. 2. Az élő kép alapján állítsa a kívánt pozícióba a lencséket. A fókusz beállításához kövesse az alábbi leírást: - A Setup linken keresztűl nyissa meg a Setup (beállítás) oldalt. - Csavarja ki a zoom rögzítőt az objektíven az óra mutatóinak ellentétesen megegyező irányban. Állítsa be a kívánt zoom-ra majd rögzítse azt újra. Megjegyzés: A DC-Irist ki kell kapcsolni a fókusz állítás idejére. Ez maximumra nyitja ki a az iriszt ugyanakkor ez adja a legkisebb mélység élességet, ami elősegíti a a helyes fókusz beállítást. Ezzel a módszerrel beállítva, minden megvilágításnál megtartja a beállított fókusz értéket Háttér fókusz beállítása Ha az objektívet egy nem szabványosra cseréli vagy a fentebb ismertetett módon nem lehetséges a beállítása akkor az alábbiakat alkalmazza: 1. Lazítsa meg a C/CS-gyűrűt rögzítő csavart. A CS objektív a EVC ZN-XXX kamerához való. Amennyiben C típusú objektívvel rendelkezik akkor használja a csomagolásban mellékelt adaptert. 2. Irányítsa a kamerát egy minimum 3m távolságra található tárgyra, állítsa széles látószögre, majd próbálja újra beállítani a fókuszt. 3. Állítsa maximum teleobjektív állásba és próbálja meg ismét beállítani a fókuszt. 4. Irányítsa a kamerát egy kb 30 cm-re levő közeli tárgyra, majd széles látószögű beállításban próbálja élesíteni a képet. 5. Állítsa maximum teleobjektív állásba és próbálja meg ismét beállítani a fókuszt. 6. Amennyiben nem lehetséges a beállítás akkor cserélje át az objektíc távtartó gyűrűt (C,CS) és kezdje újból a beállítását a 2. lépéstől. 7. Rögzítse az adaptergyűrűt. 8. A fenti beállítás után, állítsa be a zoom és a fókuszpozíciót kívánság szerint.

8 2.5 Az Élő kép ablak Az alábbiakban leírt gombok közül nem minden lesz látható egészen az ablak megfelelő testreszabásáig. PC(kliens) hangszóró PC(kliens) mikrofon Digitális Zoom Pillanatkép A pillanatkép gomb elmenti az aktuális kép kockát. Teljes képernyő Adatfolyam választó: Első adatfolyam Második adatfolyam Lejátszás: Klikkeljen rá a lejátszás kézi indításához Leállítás: Klikkeljen rá a lejátszás kézi megállításához

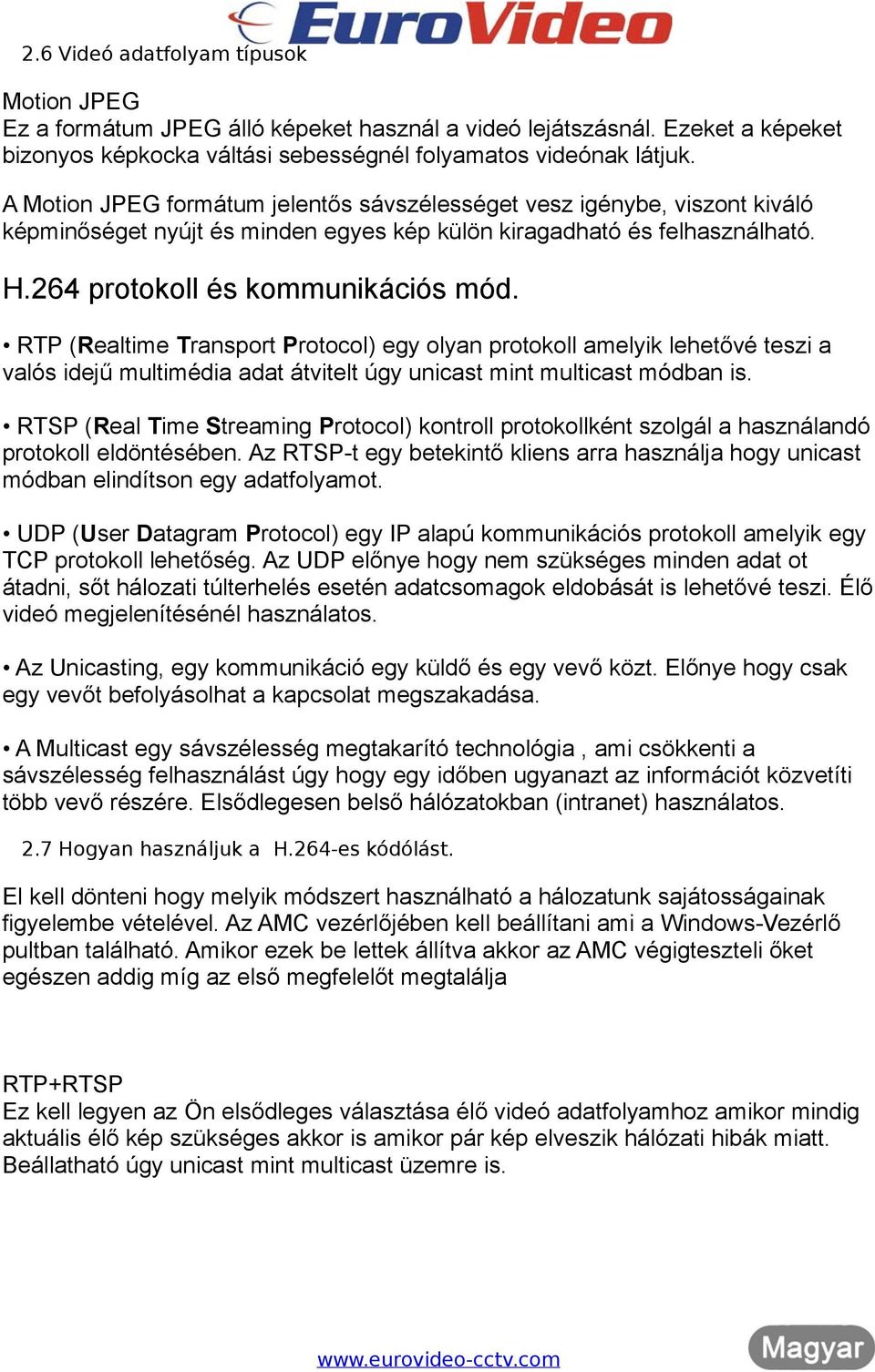

9 2.6 Videó adatfolyam típusok Motion JPEG Ez a formátum JPEG álló képeket használ a videó lejátszásnál. Ezeket a képeket bizonyos képkocka váltási sebességnél folyamatos videónak látjuk. A Motion JPEG formátum jelentős sávszélességet vesz igénybe, viszont kiváló képminőséget nyújt és minden egyes kép külön kiragadható és felhasználható. H.264 protokoll és kommunikációs mód. RTP (Realtime Transport Protocol) egy olyan protokoll amelyik lehetővé teszi a valós idejű multimédia adat átvitelt úgy unicast mint multicast módban is. RTSP (Real Time Streaming Protocol) kontroll protokollként szolgál a használandó protokoll eldöntésében. Az RTSP-t egy betekintő kliens arra használja hogy unicast módban elindítson egy adatfolyamot. UDP (User Datagram Protocol) egy IP alapú kommunikációs protokoll amelyik egy TCP protokoll lehetőség. Az UDP előnye hogy nem szükséges minden adat ot átadni, sőt hálozati túlterhelés esetén adatcsomagok eldobását is lehetővé teszi. Élő videó megjelenítésénél használatos. Az Unicasting, egy kommunikáció egy küldő és egy vevő közt. Előnye hogy csak egy vevőt befolyásolhat a kapcsolat megszakadása. A Multicast egy sávszélesség megtakarító technológia, ami csökkenti a sávszélesség felhasználást úgy hogy egy időben ugyanazt az információt közvetíti több vevő részére. Elsődlegesen belső hálózatokban (intranet) használatos. 2.7 Hogyan használjuk a H.264-es kódólást. El kell dönteni hogy melyik módszert használható a hálozatunk sajátosságainak figyelembe vételével. Az AMC vezérlőjében kell beállítani ami a Windows-Vezérlő pultban található. Amikor ezek be lettek állítva akkor az AMC végigteszteli őket egészen addig míg az első megfelelőt megtalálja RTP+RTSP Ez kell legyen az Ön elsődleges választása élő videó adatfolyamhoz amikor mindig aktuális élő kép szükséges akkor is amikor pár kép elveszik hálózati hibák miatt. Beállatható úgy unicast mint multicast üzemre is.

10 A multicasting segítségével a legoptimálisabban használható ki a sávszélesség, főleg abban az esetben mikor több kliens csatlakozik egyidejüleg. Megjegyzendő hogy a multicasting csak a belső hálón működik elsődlegesen mivel a routerek alapból nem engedik át ezt a kommunikációt, konfigurálni szükséges! Unicasting használatos az igényre történő videó átvitelre, tehát nincsen hálózati forgalom ameddig az egyik kliens nem igényli az adatátvitelt. Minél több kliens csatlakozik, úgy nő a hálózati leterheltség és előfordulhat, túlterhelés is. Max 20 unicast kliens csatlakozhat egyidejűleg. Egy unicast csatlakozás felér az összes multicast csatlakozás prioritásával. RTP/RTSP Ez egy RTP,ami RTSP-re van ültetve. Azt a tulajdonságát használják ki hogy a tűzfalak viszonylag könnyen beállíthatók az RTSP forgalom átengedésére. RTP/RTSP/HTTP or RTP/RTSP/HTTPS Ez a két módszer szintén használatos a tűzfalon keresztüli adatforgalomra, A tűzfalak általában engedélyezik a HTTP protokollt, átbújtatva ezzel az RTP protokollt.

11 3. A beállítás Az EVC ZN-XXX beállítása a Setup (Beállítás) linken keresztűl lehetséges ami a webes felület felső bal sarkában található. A beállításokat elvégezhetik: A rendszergazdák,akiknek korlátlan a hozzáférési joguk. Felhasználok akik hozzáférhetnek a Videó,Kép, Élőkép és Esemény beállításokhoz. Beállítás, Internet böngészőn keresztül 1. Indítsa el a böngészőt és a címsorba írja be a kamera IP címét. 2. Az élőkép ablak megjelenik. Kattintson a Setup beállítás fülecsre hogy kinyíljanak a beállítási lehetőségek.

12 4. Felszerelés Az alábbiakban található néhány funkció leírása. 4.1 Telepítés A telepítés üzemmóddal lehet beállítani a fókuszt az analóg kimenet segítségével. Az analóg kimenetre csatlakoztatott monitor segítségével, könnyen beállítható a fókusz. Lásd 2.3.-as fejezet. ON: analóg kimenet engedélyezve. OFF: Analóg kimenet tiltva. Kapcsolja ki a telepítés üzemmódban a 720 X as üzemmódot.

13 5. Kamera és kép Az alábbiakban található néhány funkció leírása. 5.1 Kodek Ezek az eszközök a H.264, MJPEG paramétereinek beállítására szolgálnak. Motion JPEG Ez a formátum JPEG állóképeket jelenít meg és frissít olyan sebességgel hogy a képernyőn egy folyamatos videónak jelenik meg. A Motion JPEG formátum jelentős sávszélességet használ de kiváló a kép minősége, valamint a kép folyamból egyes képek kiragadhatók. Az adatfolyamot megjelenítő kliensek akár több -féle beállítást is használhatnak. H.264 Ez egy videó sűrítési szabvány ami nagyon jó minőségű videó megjelenítésre alkalmas kedvező sávszélesség felhasználás mellett akár 1 Mbit/s alatt is. A H.264-es szabványt alkalmazzák számos területen számos alkalmazásban és az EVC ZN-XXX is használ bizonyos eljárásokat belőle. A H.264 használatával sok átviteli mód beállítása válik elérhetővé. Szabályozható a bit ráta ami a sávszélesség felhasználást tudja szabályozni. A CBR (Constant Bit Rate) (állandó bit ráta) beállítással, a bit rátát lehet állandóra állítani és a hálózati átvitel függvényében a videó minősége változik. A VBR (Variable Bit Rate), (változó bit ráta) segítségével a videó minőségét ugyanazon az értéken igyekszik tartani és a bit rátát változtatja a hálózati átvitel függvényében.

14 Kodek H.264 vagy MJPEG Méret Kimeneti felbontás. Lásd következő oldalon a felbontási táblázatokat. Képkocka váltási arány 2.5~30fps normál módra. 1~30fps lassú zársebesség módra. Amennyiben a lassú zársebesség be van kapcsolva és gyenge megvilágítást érzékel akkor automatikusan csökkenti a zársebességet egész a normál zársebesség feléig. Bit-ráta szabályozás CBR/VBR A H.264-nek ha csak korlátozott sávszélesség áll rendelkezésre akkor és ez fontosabb mint a videó minősége akkor a CBR (állandó bit ráta) beállítás a javasolt. Amennyiben a kép minősége a fontos akkor a (VBR) (változó bit ráta) beállítás javasolt. Átlagos bit ráta 512Kbps ~ 8Mbps Javasolt bit ráta D1: 800Kbps ~ 1Mbps Javasolt bit ráta 1.3M(720p): 3Mbps ~ 4Mbps Javasolt bit ráta 2.0M(1080p): 6Mbps ~ 8Mbps Villódzás mentes mód (Flicker less mode) 60Hz: NTSC 50Hz: PAL vagy villódzás mentes beállítása. Amennyiben fénycsöves megvilágítású környezetben használják próbálja meg beállítani az expozíció szabályozását Flicker-free (villódzás mentes) állásra. Sáv szélesség határolás Korlátozza a EVC ZN-XXX által igénybe vehető sávszélességet. MAX sávszélesség Szabja meg a maximális sávszélességet amit igénybe a vehet a kamera.

15 < Kimeneti felbontási értéktáblázat 2M(Full HD) sorozathoz > Második Első adatfolyam adatfolyam 1920x x1080(wide) x x x720(wide) 1024x x x x x x x240 A gyártó fenntartja a változtatás jogát 640x480(A) 640x x x x x x x240 < Kimeneti felbontási értéktáblázat ZN-XXX-1300 sorozathoz > Második Első adatfolyam adatfolyam 1280x x x720(wide) 640x480(A) 1024x x x x x x x x x x x x x x240 A gyártó fenntartja a változtatás jogát

16 < Kimeneti felbontási értéktáblázat EVC-XXX-0350 sorozathoz > Első adatfolyam 704x x x x x x240 Második adatfolyam 704x x x x x x240 A gyártó fenntartja a változtatás jogát A 1280x720(wide) mód esetében a második adatfolyam kinézet arányosan korrigált,. 5.2 A Kamera

17 5.2.1 Expozíció beállítása AE bekapcsolása (Auto Exposure=automatikus expozíció) ON: Be : Teljesen automatikus expozíció vezérlés bekapcsolása, néhány almenü ki lesz kapcsolva ez időben.( AGC Gain, e-shutter Speed). OFF: Ki Kézi vezérlés beállítása. A rossz megvilágítási környezetben, lehetőség van beállítani a színtelítettséget, fényszintet, élességet, expozíció vezérlés. A DC írisz vezérlés mindig be kell legyen kapcsolva kivéve mikor képélességet állítunk vagy ha nem vezérelhető objektívet használunk. Lassú zár sebesség Alacsony megvilágítási szintnél szükséges bekapcsolni. Max AGC Erősítés Alacsony megvilágítási szintnél ezt az értéket magasabbra kell állítani 30dB-nél. DC-Iris Vezérlés Élességállításhoz ki kell kapcsolni az írisz vezérlést, beállítani az élességet, majd visszakapcsolni az Írisz vezérlést. BLC Vezérlés (Back Light Compensation=Háttérfény kompenzáció) A videó jel függvényében állítja a fényerősséget Napfény & Éjszakai fény vezérlés Day & Night Mód Auto/On/Off- Kapcsolja ki ha szeretné hogy a kamera lássa az infra fényt. Ha Auto-ra állítja akkor a kamera automatikusan állítja a DN szűrőt a fényviszonyok függvényében. Háttérfény kompenzáció használata Amikor a háttér túl világos vagy az alany túl sötét, a háttérfény kompenzáció élesebbé teszi az alanyt. Ezek a beállítások jelentősen befolyásolják a videó minőségét, alapjában megméri hogy mennyi a megengedett zajtartalma a képnek Fehér egyensúly WB Mód ON: Be : ATW (Automatic White balance) Automatikus fehér egyensúly OFF: Ki: MWB (Manual White balance) Kézi fehér egyensúly A fehér egyensúly beállítás szolgál arra hogy a színek ugyanolyanok maradjanak különböző fényforrások esetében is. Az EVC ZN-XXX Hálozati kamera beállítható hogy automatikusan felismerje a használt fényforrást és alkalmazza a megfelelő fehéregyensúlyt. Ugyanakkor kézzel is kiválasztható a fényforrás.

18 A videó beállításai befolyásolhatják a kamera összteljesítményét annak függvényében hogy hogyan használják és milyen sávszélesség áll rendelkezésre. Ha egy magas felbontást és alacsony sűrítési arányt állítunk be akkor megnő jelentősen a lefoglalt sávszélesség Kép tulajdonságok Ennek segítségével állíthatók be a fényerősség, az élesség, kontraszt, szín és telítettség. Élesség (Def: 8, Range: 1~15) Fényerő (Def: 15, Range: 0~30) Kontraszt (Def: 15, Range: 0~30) Szín (Def: 15, Range: 0~30) Telítettség (Def: 15, Range: 0~30)

19 6. Audió Az EVC ZN-XXX kamera képes a kétoldalú audió kommunikáció átvitelére a kamerához csatlakoztatott mikrofon és hangszórók segítségével. Az alábbiakban találhatók az audió beállítások részletei. Megjegyzés: A kimenetre kötött hangfalak, erősítővel kell rendelkezzenek, úgynevezett aktív hangfalak, mint a PC hangfalak. Audio engedélyezése ON/OFF Jelölje ezt be az hangok bekapcsolásához. Kodek G.711 u-law Audio bemenet Az audió bemeneti csatlakozóra köthető egy audió forrás mint pl. egy mikrofon. Amennyiben túl hangos vagy túl halk a bemeneti hang szintje akkor a bemeneti erősítést ( input gain) szükséges megfelelőre állítani. Az audió formátumnak a G711-et válassza.

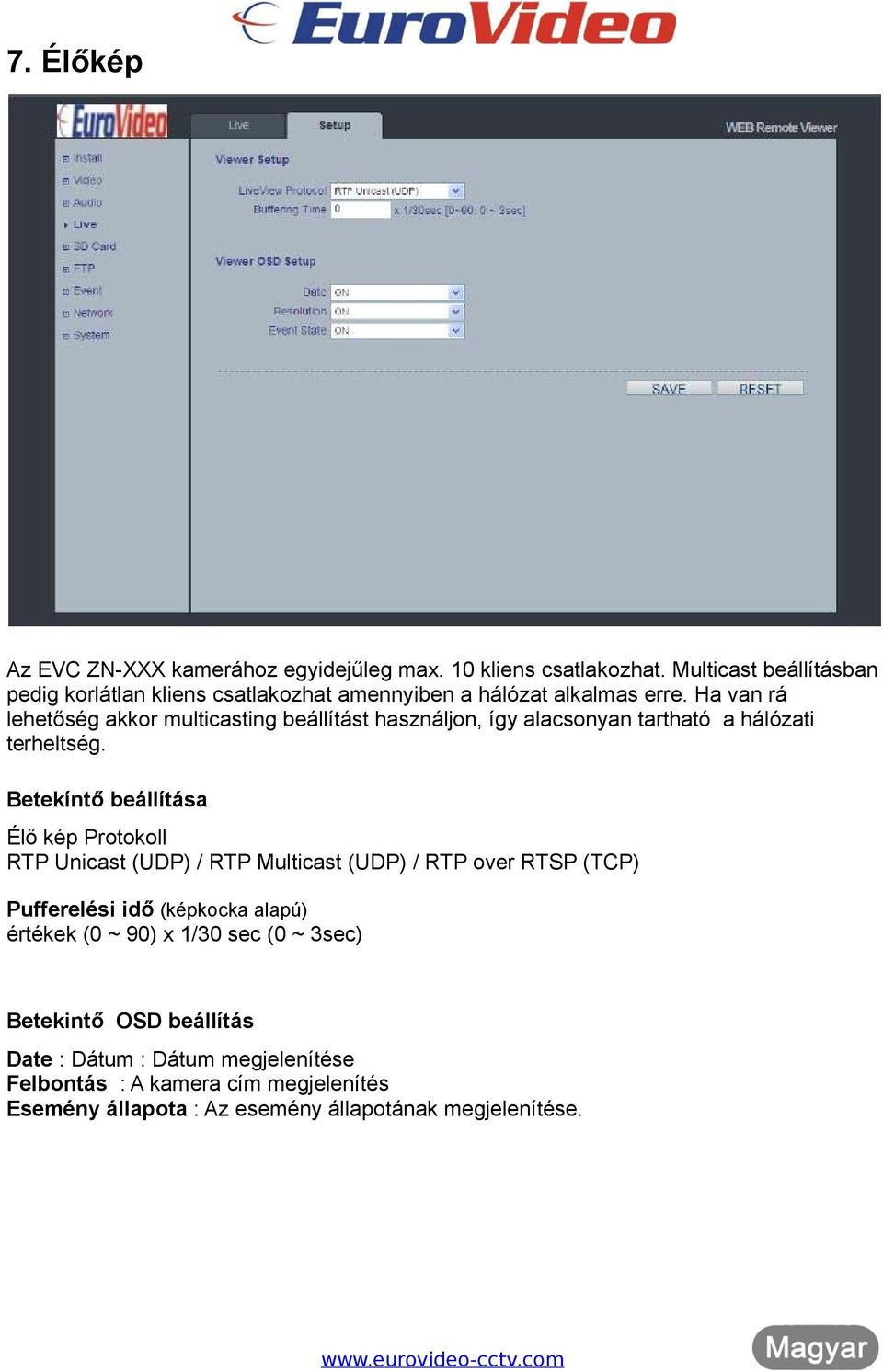

20 7. Élőkép Az EVC ZN-XXX kamerához egyidejűleg max. 10 kliens csatlakozhat. Multicast beállításban pedig korlátlan kliens csatlakozhat amennyiben a hálózat alkalmas erre. Ha van rá lehetőség akkor multicasting beállítást használjon, így alacsonyan tartható a hálózati terheltség. Betekíntő beállítása Élő kép Protokoll RTP Unicast (UDP) / RTP Multicast (UDP) / RTP over RTSP (TCP) Pufferelési idő (képkocka alapú) értékek (0 ~ 90) x 1/30 sec (0 ~ 3sec) Betekintő OSD beállítás Date : Dátum : Dátum megjelenítése Felbontás : A kamera cím megjelenítés Esemény állapota : Az esemény állapotának megjelenítése.

21 8. SD kártya 8.1 SD kártya> Konfigurálása SD kártya konfigurálása Ez az oldal az állóképek SD kártyára mentsének beállítására vonatkozik.telepítési üzemmódban nem használható. Kérjük állítsa az első videó adatfolyamot 1280x720 vagy 1280x720(széles ) a Video-> Kodek beállításban és a második folyamot MJPEG vagy semmire. Felülírás Mikor a kártya megtelik, nem ad hibaüzenetet hanem elkezdi felülírni a régebbi felvételeket. SD Státusz A jelenlegi kártya állapotát mutatja, valamint a fennmaradó szabad helyet jelzi ki Kbyte-ban. Csatolás/lecsatolás Felcsatoláskor jelzi a rendszernek, és lecsatolás előtt szintén. Hasonló mint az USB háttértár biztonságos eltávolítása funkció. S M A felhasználó FTP-n keresztűl is letöltheti a képeket. Lásd az FTP beállításoknál.

22 8.2 SD kártya> Esemény Esemény kiírása az SD kártyára Itt lehet beállítani az események által kiváltott állóképek rögzítését. is Kérjük állítsa az első videó adatfolyamot 1280x720 vagy 1280x720(széles ) a Video-> Kodek beállításban és a második folyamot MJPEG vagy semmire. Telepítési üzemmódban nem használható. SD Írása. Ez a kártyára írás ki be kapcsolója. Ha kikapcsolt állásban van akkor nem történik meg az események írása a kártyára. Könyvtár: az esemény mentésének helyének beállítása. File Prefix: a mentett fájlok nevének előtétjének beállítása. Pédául: ha a prefix alm, akkor az elmentett fájl neve:alm_dátum_idő.jpg. SD Write Mapping : csak a megjelőlt esemény lesz a kártyára írva. Érvényességi periódus: beállítható hogy állandóan a kártyára írja az eseményeket vagy csak bizonyos esetekben. Az időbeállítással beállítható hogy csak bizonyos időszakban írjon a kártyára. A kezdési idő és a befejezési idő a lenyíló menün keresztül adható meg.

23 8.3 SD kártya > Időszakos Időszakos SD írás Beállítható hogy a kártyára csak időszakosan írja az eseményeket.kérjük állítsa az első videó adatfolyamot 1280x720 vagy 1280x720(széles ) a Video-> Kodek beállításban és a második folyamot MJPEG vagy semmire. Telepítési üzemmódban nem használható. A lenyíló menükön keresztül beállítható az időszakonkénti mentés ideje 10 másodperctől 1 óráig. Érvényességi periódus: beállítható hogy állandóan a kártyára írja az eseményeket vagy csak bizonyos esetekben. Az időbeállítással beállítható hogy csak bizonyos időszakban írjon a kártyára. A kezdési idő és a befejezési idő a lenyíló menün keresztül adható meg.

24 9. FTP 9.1 FTP > Konfigurálása Szerver Konfigurálása Amennyiben be van kapcsolva ez a funkció akkor távelérésen keresztül FTP protokollal letölthető az SD kártyára rögzített felvétel.. Kliens Konfigurálása Itt állítható be a felvett anyagok FTP szerveren keresztüli távletöltése. Kérjük állítsa az első videó adatfolyamot 1280x720 vagy 1280x720(széles ) a Video-> Kodek beállításban és a második folyamot MJPEG vagy semmire. Telepítési üzemmódban nem használható. Adja meg az FTP átvitelhez szükséges adatokat: IP cím,felhasználónév és jelszó.

25 9.2 FTP > Esemény Esemény FTP küldése Itt állítható be az események bekövetkeztekor felvett képek FTP-n keresztüli elküldése. Kérjük állítsa az első videó adatfolyamot 1280x720 vagy 1280x720(széles ) a Video-> Kodek beállításban és a második folyamot MJPEG vagy semmire. Telepítési üzemmódban nem használható. Az egész menü hasonló mint az események SD kártyára írása, annyi különbséggel hogy nem a kártyára történik az események írása hanem FTP-n keresztül egy előzőleg beállított távoli tárhelyre.

26 9.3 Időszakos FTP Időszakos FTP küldés Itt állítható be az adatok időszakos küldése FTP-n keresztűl. A menü használata előtt lépjen ki a telepítési üzemmódból. Kérjük állítsa az első videó adatfolyamot 1280x720 vagy 1280x720(széles ) a Video-> Kodek beállításban és a második folyamot MJPEG vagy semmire. Az egész menü hasonló mint az események SD kártyára írása, annyi különbséggel hogy nem a kártyára történik az események írása hanem FTP-n keresztül egy előzőleg beállított távoli tárhelyre.

27 10. Események 10.1 Esemény> Riasztási Port Riasztási bement- külső riasztó érzékelők csatlakoztatására használatos. Általában külső mozgás érzékelőket csatlakoztatnak, amik kiváltják a kép rögzítéseket. A képek mindannyiszor elküldésre kerülnek ahányszor a mozgásérzékelő riasztást vált ki. Maximum 5VDC megengedett a bemenetre. Kimenet Vezérelni képes egy maximum 50VDC vagy 35VAC 110mA terhelést közvetlenül, vagy nagyobb terheléseket relé közbeiktatásával. Amennyiben relét csatlakoztatunk kötelező vele párhuzamosan egy tranziensek ellen védő dióda közbeiktatása. Időtartam - Ez a paraméter szabályozza az érzéketlenségi, várakozási időszakot. Ezzel elkerülhető a rövid ideig bekövetkező zavarok által kiváltott vakriasztás. Csak akkor következik be a riasztás ha a várakozási idő végén a kiváltó ok továbbra is fennáll. Vigyázat! Váltakozó áram csatlakoztatása a be vagy kimenetekre tönkreteheti a készüléket.!.

28 10.2 Esemény> Mozgásérzékelés Mozgásérzékelés A mozgásérzékelés használatos a riasztás kiváltására amennyiben a képtartalomban változás következik be vagy a változás leáll. Összesen 10 ablak konfigurálható. A mozgásérzékelés beállítása. 1. Kattintson a Motion Detection (Mozgás érzékelés)-re az Event Config (Esemény konfigurálás)menüben. 2. Kattintson az Add Window,(Ablak hozzáadása) menüpontra és válassza ki a hozzáadandó ablak típusát ami lehet befoglaló ablak(include) vagy kihagyó (exclude). 3. Adjon egy jellemző nevet az ablaknak. 4. Állítsa be az ablak méretét (húzza a jobb alsó sarkot) és helyzetét (kattintson a címsorra majd húzza azt a kívánt helyre). 5. Állitsa be a tárgy méretét, eseménynaplót, és érzékenységet a szabályozó csúszkák segítségével. Minden mozgásérzékelés egy aktív ablakon belül piros csúcsokkal lesz jelezve az Activity (tevékenység) ablakban. (az aktív ablaknak piros kerete van). 6. Kattintson a Save.(mentés) gombra. Megjegyzés: A mozgásérzékelés használata befolyásolhatja a kamera teljesítményét.

29 10.3 Esemény > Mapping??????? Lehetőség van beállítani úgy a kamerát hogy bizonyos eseményekre, bizonyos módon válaszoljon. Például, A kimenő riasztásokat kiválthatja a mozgásérzékelés vagy a riasztási bemenetre érkezett riasztás. küldés indítható mozgásérzékelés vagy a riasztási bemenetre érkező riasztás következtében.

30 11. Hálózat 11.1 Hálózat > IP beállítása Hálózati beállítások Kattintson a Setup (beállítás)> Network (hálózat) > IP Setup (IP beállítás)az aktuális beállítások előhívásához. IP Cím beállítása - Az EVC ZN-XXX alkalmas az IP, 4 es verzió és az IP 6 verzió használatára (IPv6 csak a 3.00 verzióban használható). Mindkettő verzió be lehet kapcsolva egy időben de legalább egyikük be kell legyen kapcsolva. Az Ipv4 használatakor az IP cím automatikusan DHCP-n keresztűl lesz beállítva, vagy statikus IP cím kézi beállítása lehetséges. Amennyiben az IPv6 be van kapcsolva akkor a kamera az IP címet a router beállításai alapján kapja. Lehetőség van beállítani IP cím változás figyelését is valamint a DDNS használatát. Megjegyzés A címváltozási figyelmeztetést be kell kapcsolni a címváltozási figyelmeztetésnél. Ha a DHCP szerver alkalmas arra hogy frissítse a DNS szervert akkor a kamera elérhető egy kiszolgáló néven keresztül, függetlenül az IP címtől. Címváltozási figyelmeztetési lehetőségek- DHCP egy protokoll az automatikus IP kiosztásra a hálózaton. Az IP címek kiosztása DHCP segítségével eredményezheti a kapcsolat megszakadását a kamerával. Állítsa be a címváltozási figyelmeztetést.

31 A DDNS szolgáltatáson keresztül a kamerához hozzárendelhető egy saját URL cím, amin keresztül bárhonnan elérhető a kamera az Interneten keresztül. A DDNS szolgáltatásról később bármikor leiratkozhat. DNS Konfigurálás DNS (Domain Name Service) végzi el a kiszolgáló nevek fordítását a hálózaton található IP címekre. Elsődleges DNS server írja be az elsődleges DNS szerver IP címét. Másodlagos DNS server amennyiben az elsődleges DNS nem érhető el.

32 11.2 Hálózat > Port beállítás Port HTTP port- Az alap HTTP port szám (80) lecserélhető bármelyikre ig.. RTSP port- Az RTSP protokoll lehetővé teszi hogy egy csatlakozó kliens egy H.264-es adatfolyamot indítson el. Írja be a használatos RTSP port számát.. Az alapbeállítás az es port. HTTPS port (HTTPS csak a 3.00 verzióban használható) Az alapértelmezett HTTPS port szám (443) bármelyikre cserélhető a ig, tartományban. A HTTPS protokollt a biztonságos web böngészésre használható. RTP port tartomány -Ezek a beállítások az IP cím, a port szám,és az élő kép időtartam a többcsatornás H.264 formátumhoz. Csak bizonyos IP címek és port számok használhatók a többcsatornás H.264-es videó átvitelhez. Megjegyzés: Amennyiben a megváltoztatott port számát a felhasználó elfelejtené, kérjük használja a rendszergazdai eszközöket hogy megkeresse az IP címet és csatlakozzon a kamerához.

33 11.3 Hálózat > RTP RTP port tartomány - Ezek a beállítások az IP cím, a port szám,és az élő kép időtartam a többcsatornás H.264 formátumhoz. Csak bizonyos IP címek és port számok használhatók a többcsatornás H.264-es videó átvitelhez.

34 11.4 Hálózat > Írja be a a kiszolgálóneveket és IP címeket a levelezési szerverekhez ahhoz hogy az eseményekhez és riasztásokhoz rendelt -ek, SMTP-n keresztűl a megadott címekre legyenek elküldve.

35 11.5 Hálózat > DDNS A DDNS szolgáltatáson keresztül a kamerához hozzárendelhető egy saját URL cím, amin keresztül bárhonnan elérhető a kamera az Interneten keresztül. A DDNS szolgáltatásról később bármikor leiratkozhat. Ehhez klikkeljen a Network (hálózat)> DDNS, és kapcsolja ki a szolgáltatást Hálózat > UPnP

36 12. Rendszer 12.1 Rendszer> Felhasználó Kapcsolódjon a kamerához és megjelenik a Configure Root Password (állítsa be a rendszergazda jelszavát) párbeszédablak jelenik meg. Alapértelmezett felhasználónév: ADMIN és a jelszó A jelszó megváltoztatásához, vagy felhasználó hozzáadásához kattintson SETUP (beállítások)> SYSTEM (rendszer) > USER( felhasználó). Töltse ki a felhasználó azonosítóját, jelszavát, szerverét,válasszon csoportot,nyomja meg az ADD (hozzáad) gombot,majd a SAVE (mentés) gombot.. Megjegyzés: Az alap felhasználó az az ADMIN, amit nem lehet kitörölni vagy megváltoztatni.

37 12.2 Rendszer > Dátum & Idő beállítása Dátum & Idő Formátum - meghatározza a formátumot ahogyan az idő az élőképen megjelenik (12h vagy 24h). Válasszon az előre meghatározott formátumokból vagy hozzon létre saját formátumot. Hálozati idő szerver - a kamera egy NTP szerverről frissíti a rendszeridejét 60 percenként. Jelölje meg az NTP szerver IP címét vagy kiszolgáló nevét. Idő zóna beállítás Válassza ki a legördülő listából a saját időzónáját. D.S.T (Nyári időszámítás) - ON(Be)/OFF(Ki)

38 12.3 Rendszer > Karbantartás Rendszer neve- Gyári alapbeállítás- A gyári alapbeállítások visszaállításához menjen a System (rendszer)> Maintenance (karbantartás) vagy használja Control button (vezérlő gomb) az alábbiak szerint. Weboldalon keresztül 1. SETUP (beállítás)> System (rendszer)> Maintenance (karbantartás). 2. Kattintson a Factory Default (gyári beállítás) gombot és várjon 1 percet. A vezérlő gomb segítségével 1. Kapcsolja le a tápról vagy húzza ki a hálózati kábelt amennyiben a táplálás PoE-n keresztül történik. 2. Nyomja le és tartsa lenyomva a Control button (vezérlő gomb) -ot mikor visszakapcsolja a táplálást. 3. Tartsa lenyomva a Control button (vezérlő gombot) lenyomva ameddig a Status Indicator (állapot jelző) pirosra vált (ez lehet akár 10 másodperc is.). 4. Elengedheti a vezérlő gombot. 5. Amikor az állapotjelző zöld szinre vált ami akár 1 percet is igénybe vehet akkor a kamera visszaállt a gyári alapbeállításokra. Használja a rendszergazdai eszközöket hogy megkeresse és csatlakozzon a kamerához.

39 Felhasználói adatok elmentése- A rendszer beállításai PC-re menthetők.. Felhasználói adatok betöltése -a kamera beállításai visszatölthetők PC ről amennyiben azok előzőleg mentésre kerültek. Ez akkor nagyon hasznos ha véletlenül a gyári beállítások lettek visszaállítva, vagy több kamera ugyanazokat a beállításokat igényli. Firmware Frissítés - A firmware frissítés által a kamera a legújabb szoftverrel fog működni. Kérem olvassa el a frissítési utasításokat mielőtt frissíti a firmware-t. Megjegyzés: A beállításokat mentse el mielőtt frissíti a firmware-t. 1. Mentese el a firmware-t a PC-re. 2. Menjen a Setup (beállítás)> System( rendszer) > Maintenance(karbantartás) menüre a kamera web oldalán. 3. A Firmware Update menünél, tallózza a számítógépre előzőleg elmentett firmware-t. Kattintson O.K.-ra. Ne kapcsolja ki a tápot a frissítés során. A kamera automatikusan újraindul a frissítés után. (1-5 perc) 4. Amennyiben azt gyanítja hogy a frissítési folyamat nem fejeződött be rendben, várjon legalább 10 percet a a frissítés újrakezdése előtt. 5. A forgalmazó fenntartja magának a jogot hogy javítási díjat számoljon fel a felhasználó által végzett helytelen frissítésből eredő hibákért. 6. Mindig olvassa el a frissítési utasításokat a frissítés megkezdése előtt.

40 12.4 Rendszer > Információ Rendszer információ: Firmware frissítés után itt megerősítheti a firmware verzióját.
