1 Nagy felbontású, analóg, Full-HD videorendszer UNIVERZÁLIS FELHASZNÁLÓI ÚTMUTATÓ TechSon AHD típusú kamerákhoz v 1.2

2 AHD kamera Köszönjük, hogy megvásárolta termékünket. Ez a felhasználói útmutató tartalmazhat műszaki vagy nyomdai hibákat. A frissítések a felhasználói útmutató újabb verziójába belekerülnek. A tartalom változtatásának jogát fenntartjuk. Biztonsági figyelmeztetések Használat előtt olvassa el az útmutatót, hogy a terméket megfelelően használhassa. Őrizze meg ezt a használati útmutatót. Kizárólag az eszközhöz ajánlott tápegységet használjon. Hibás működés esetén vegye fel a kapcsolatot a forgalmazóval, vagy forduljon szakszervizhez. Ne szerelje szét a készüléket! (A nem szakszerű javításokból vagy karbantartásból eredő problémákért nem vállalunk felelősséget) Üzem közben a készülék ne érintkezzen folyadékkal. A készülék használata során tartsa be az elektromos és biztonsági szabályokat. Fali vagy mennyezeti elhelyezésnél rögzítse megfelelően az eszközt! Használat előtt ellenőrizze a készülék tápfeszültségét! Ne tegye ki a készüléket erős rázkódásnak és ütésnek. A készüléket óvatosan, száraz kendővel tisztítsa. Amennyiben hosszabb ideig nem használja a kamerát, az objektívet takaróval védje a szennyeződéstől. 2 AHD kamera Ne fordítsa a kamerát közvetlenül túl erős fényforrás felé, mert károsodhat az érzékelő. A készüléket a lézer-sugárzás tönkre teheti. Lézeres eszköz használata esetén győződjön meg arról, hogy a kamerát nem éri lézersugár. Ne tegye a kamerát extrém meleg vagy hideg helyre, poros, nedves helyre, és ne tegye ki erős elektromágneses sugárzásnak. A kamera üzemi hőmérséklet tartománya: -20 ~50. A túlmelegedés elkerülése érdekében biztosítsa a készülék jó szellőzését. A kamera szállításához használja az eredeti csomagolást, vagy annak megfelelő csomagolást. 3

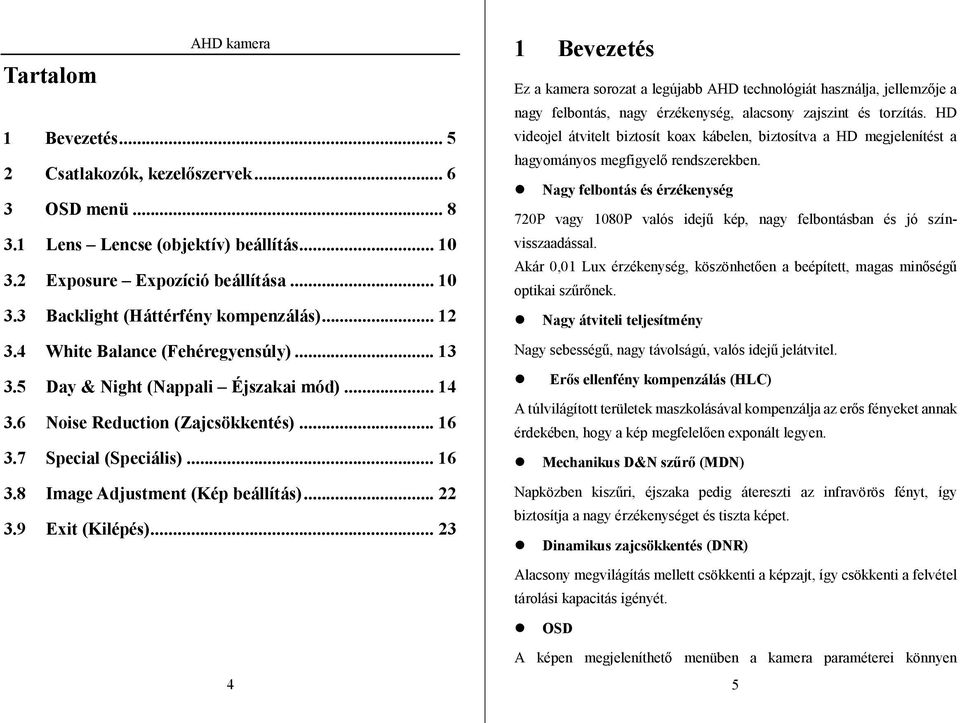

3 Tartalom AHD kamera 1 Bevezetés Csatlakozók, kezelőszervek OSD menü Lens Lencse (objektív) beállítás Exposure Expozíció beállítása Backlight (Háttérfény kompenzálás) White Balance (Fehéregyensúly) Day & Night (Nappali Éjszakai mód) Noise Reduction (Zajcsökkentés) Special (Speciális) Image Adjustment (Kép beállítás) Exit (Kilépés) Bevezetés Ez a kamera sorozat a legújabb AHD technológiát használja, jellemzője a nagy felbontás, nagy érzékenység, alacsony zajszint és torzítás. HD videojel átvitelt biztosít koax kábelen, biztosítva a HD megjelenítést a hagyományos megfigyelő rendszerekben. Nagy felbontás és érzékenység 720P vagy 1080P valós idejű kép, nagy felbontásban és jó színvisszaadással. Akár 0,01 Lux érzékenység, köszönhetően a beépített, magas minőségű optikai szűrőnek. Nagy átviteli teljesítmény Nagy sebességű, nagy távolságú, valós idejű jelátvitel. Erős ellenfény kompenzálás (HLC) A túlvilágított területek maszkolásával kompenzálja az erős fényeket annak érdekében, hogy a kép megfelelően exponált legyen. Mechanikus D&N szűrő (MDN) Napközben kiszűri, éjszaka pedig átereszti az infravörös fényt, így biztosítja a nagy érzékenységet és tiszta képet. Dinamikus zajcsökkentés (DNR) Alacsony megvilágítás mellett csökkenti a képzajt, így csökkenti a felvétel tárolási kapacitás igényét. OSD 4 A képen megjeleníthető menüben a kamera paraméterei könnyen 5

4 beállíthatók. Privát zóna A megfigyelt területen kitakarhatók azok a képrészek, amelyeket nem kívánunk megjeleníteni. Háttérfény kompenzáció(blc) Tápfeszültség csatlakoztatása Kizárólag stabilizált, 12 Vdc kimeneti feszültségű, CCTV eszközökhöz ajánlott tápegységet használjon! A tápegység terhelhetősége legalább 20%-al nagyobb legyen, mint a kamera maximális áramfelvétele! Erős ellenfény esetén a BLC használatával a kép tisztábbá, értékelhetőbbé válik. Mozgás érzékelés Ha a kamera a kijelölt területen mozgást érzékel, akkor képes erről jelzést adni. Monitor csatlakoztatása 2 Csatlakozók, kezelőszervek Csatlakozók A TechSon AHD kamerák többféle csatlakozó kivitellel készülnek. 1. típus Videojel kimenet Videojel szabvány átkapcsoló vezeték Tápfeszültség csatlakozó 2. típus Videojel kimenet Tápfeszültség csatlakozó OSD menü gomb 6 A kamera alapértelmezett videojel kimenete AHD szabványú kimenet. A kimeneti videojel átkapcsolható hagyományos analóg (CVBS) szabványúra. Átkapcsolás az 1. típusú csatlakozóval szerelt kamerák esetén: A kapcsoló vezetékek összezárt állapotában a kimeneti videojel CVBS szabványú. A kapcsoló vezetékek szétválasztott állapotában a kimeneti videojel AHD szabványú. Figyelem! Beállítás után, a véletlen átkapcsolás elkerüléséhez, a kapcsoló vezetékeket szigetelje le! 7

5 Átkapcsolás a 2. típusú csatlakozóval szerelt kamerák esetén: Az OSD menügomb 5 másodpercig tartó balra nyomásával a kimenet átkapcsol CVBS szabványúra. Az OSD menügomb 5 másodpercig tartó jobbra nyomásával a kimenet átkapcsol AHD szabványúra. Ez a leírás a menüfunkciókat egy TechSon 16 csatornás AHD DVR-en mutatja be. A DVR bekapcsolása után kattintson az egér jobb gombjával, amelyre az alábbi menüsor jelenik meg: 3 OSD menü A gombra kattintva a következő vezérlőpanel jelenik meg: Minden TechSon AHD rendelkezik OSD menüvel, amellyel a kamera paraméterei beállíthatók. Az OSD menüt kezelni kétféle módon lehet: - A 2. típusú csatlakozóval szerelt kamerák esetén a csatlakozón elhelyezett OSD menügombbal - COC (Control Over Coax) vezérléssel a TechSon AHD DVReken keresztül. Kattintson közvetlenül az Iris + gombra, a kamera főmenüjébe lépéshez. A Preset 95-öt választva, majd a gombra kattintva szintén a főmenübe lehet belépni. Bekapcsolás előtt csatlakoztassa a videojel kábelt és a tápfeszültség kábelt. Ellenőrizze a csatlakozások megfelelőségét. Ez a kamera széria csak AHD videojel bemenetű DVR-hez csatlakoztatható. Az 1. típusú csatlakozó kábellel szerelt kamerák esetén a menübeállítás csak akkor lehetséges, ha a DVR támogatja a COC funkciót. A különböző DVR gyártók eltérő módon kezelhetik a menü beállítási funkciót. 8 A menüpontok között a (fel) és a (le) gombokkal választhat. 9

6 A (bal) és (jobb) gombokkal a kiválasztott menüpont paraméterét változtathatja meg. Ha a kiválasztott menüpont mellett egy ikon látható, akkor a menüpontból egy almenübe lehet lépni az Iris + gombbal vagy a Preset 95 paranccsal. Az almenüből visszalépni a RET menüpont választásával lehet. A főmenüből kilépni a Save & END menüponttal lehet. 3.1 Lens Lencse (objektív) beállítás Kétféle mód választható: Manual (kézi) és DC objektív. DC lens: Válassza a DC Lens módot, majd kattintson az Iris + gombra. Az alábbi almenü jelenik meg: Mode: Beltéri (Indoor) és kültéri (outdoor) üzemmód között lehet választani. Iris Speed: Beállítható az írisz változási sebessége. 3.2 Exposure Expozíció beállítása Válassza a EXPOSURE módot, majd kattintson az Iris + gombra. Az alábbi almenü jelenik meg: 10 SHUTTER (Záridő): Kiválasztható értékek: Auto, 1/30 (NTSC)/ 1/25 (PAL), 1/60 (NTSC)/ 1/50(PAL), FLK, 1/240(NTSC)/ 1/200(PAL), 1/480(NTSC)/ 1/400(PAL), 1/1000, 1/2000, 1/5000, 1/10000, 1/50000, 2 AGC (automatikus erősítés szabályozás): Gyenge megvilágítás esetén automatikusan erősíti a videojelet. Az erősítés maximális értéke beállítható. SENS-UP (érzékenység növelés): Az érzékenység növelését az expozíciós idő növelésével végzi a kamera. A hosszabb expozíciós idővel csökken az fps (másodpercenkénti képkockák száma), és növekszik a mozgó objektumok elmosódása. Kiválasztható értékek: OFF (kikapcsolva), 2, 4, 6, 8, 10 BRIGHTNESS (Fényerő): Beállítható a kép fényereje. D-WDR (széles dinamika): A sötét területek fényerejét növeli, így a kép kiértékelhetőbbé válik. Kiválasztható értékek: ON (bekapcsolva), OFF (kikapcsolva), AUTO. ON állásban a D-WDR mértéke állítható. DEFOG (ködszűrés): Ködös időben javítja a képek kiértékelhetőségét. 11

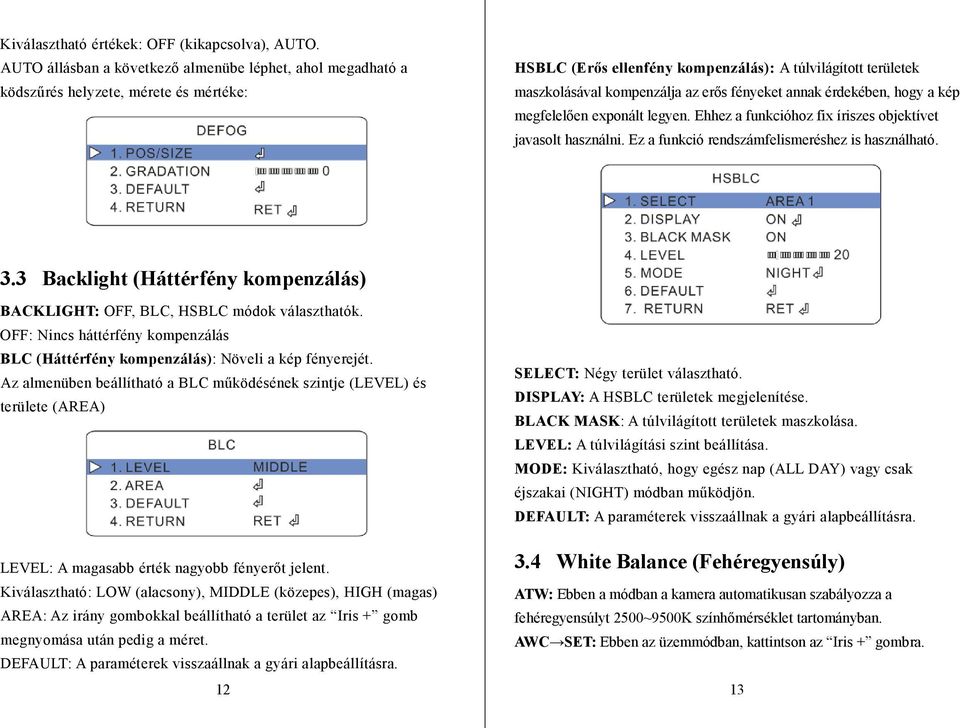

7 Kiválasztható értékek: OFF (kikapcsolva), AUTO. AUTO állásban a következő almenübe léphet, ahol megadható a ködszűrés helyzete, mérete és mértéke: HSBLC (Erős ellenfény kompenzálás): A túlvilágított területek maszkolásával kompenzálja az erős fényeket annak érdekében, hogy a kép megfelelően exponált legyen. Ehhez a funkcióhoz fix íriszes objektívet javasolt használni. Ez a funkció rendszámfelismeréshez is használható. 3.3 Backlight (Háttérfény kompenzálás) BACKLIGHT: OFF, BLC, HSBLC módok választhatók. OFF: Nincs háttérfény kompenzálás BLC (Háttérfény kompenzálás): Növeli a kép fényerejét. Az almenüben beállítható a BLC működésének szintje (LEVEL) és területe (AREA) LEVEL: A magasabb érték nagyobb fényerőt jelent. Kiválasztható: LOW (alacsony), MIDDLE (közepes), HIGH (magas) AREA: Az irány gombokkal beállítható a terület az Iris + gomb megnyomása után pedig a méret. DEFAULT: A paraméterek visszaállnak a gyári alapbeállításra. 12 SELECT: Négy terület választható. DISPLAY: A HSBLC területek megjelenítése. BLACK MASK: A túlvilágított területek maszkolása. LEVEL: A túlvilágítási szint beállítása. MODE: Kiválasztható, hogy egész nap (ALL DAY) vagy csak éjszakai (NIGHT) módban működjön. DEFAULT: A paraméterek visszaállnak a gyári alapbeállításra. 3.4 White Balance (Fehéregyensúly) ATW: Ebben a módban a kamera automatikusan szabályozza a fehéregyensúlyt 2500~9500K színhőmérséklet tartományban. AWC SET: Ebben az üzemmódban, kattintson az Iris + gombra. 13

8 A kamera beállítja az aktuális fényviszony melletti fehéregyensúlyt, majd rögzíti azt. A továbbiakban a memorizált fehéregyensúly értéket használja. Ha a fényviszonyok megváltoznak, nyomja meg újra az Iris+ gombot INDOOR: Általános beltéri megvilágítás esetén ezt a módot válassza. OUTDOOR: Általános kültéri megvilágítás esetén ezt a módot válassza. MANUAL: A fehéregyensúly kézi beállítása. Csak akkor célszerű használni, ha az automatikus szabályzással a kívánt fehéregyensúly nem állítható be és a fényviszonyok nem változnak. AWB: Automatikus fehéregyensúly állítás. 3.5 Day & Night (Nappali Éjszakai mód) EXT Az arra alkalmas típusok esetén, a kamera Nappali / Éjszakai üzemmódját külső jelforrással lehet vezérelni. Az átkapcsolási késleltetések az almenüben beállíthatók. D N (AGC): Átkapcsolási szint a nappali módról éjszakai módra (színes -> fekete-fehér) D N (DELAY): Átkapcsolási késleltetés a nappali módról éjszakai módra. N D (AGC): Átkapcsolási szint az éjszakai módról nappali módra (fekete-fehér -> színes) N D (DELAY): Átkapcsolási késleltetés az éjszakai módról nappali módra. COLOR A kamera állandóan színes képet ad. B/W A kamera állandóan Fekete-Fehér képet ad. Az almenüben a következő paraméterek állíthatók: AUTO A kamera automatikusan vált a Nappali / Éjszakai üzemmódok között. Az átkapcsolási késleltetés és a kapcsolási szintek az almenüben beállíthatók. BURST: Kikapcsolva hagyományos Fekete-Fehér videojelet ad a kamera. IR SMART: Infravörös megvilágítás esetén kapcsolja be. Az almenüben a következő paraméterek állíthatók: 14 LEVEL: Az infravörös fény túlvilágítás-kompenzálás szintje. 15

9 AREA: Az infravörös fény túlvilágítás-kompenzálás területe. 3.6 Noise Reduction (Zajcsökkentés) D-Effect (Digitális effektusok) Az almenüben a következő funkciók találhatók: Válassza ki az NR menüpontot, majd kattintson az Iris + gombra, az almenübe lépéshez. Külön beállíthatók a 2DNR és 3DNR módok zajcsökkentési szintjei. 3.7 Special (Speciális) FREEZE: Az aktuális képkocka kimerevítése. (A MIRROR funkcióval együtt nem használható) MIRROR: Tükrözés - OFF: kikapcsolva - ROTATE: Forgatás - V-FLIP: vertikális tükrözés - MIRROR: horizontális tükrözés NEG. IMAGE: Negatív kép Motion (Mozgás) Lépjen be az almenübe: Camera Title (Kamera név) A kamera neve megjeleníthető / elrejthető (On/Off). Az On -t választva egy almenübe lehet lépni, ahol beállítható a megjelenítendő kameranév

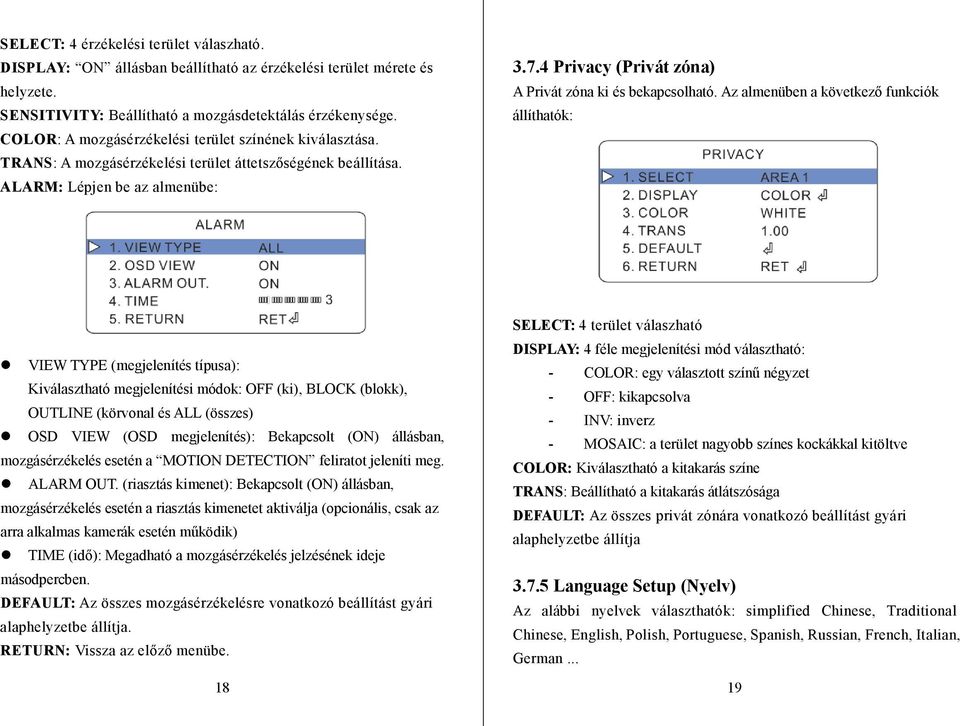

10 SELECT: 4 érzékelési terület válaszható. DISPLAY: ON állásban beállítható az érzékelési terület mérete és helyzete. SENSITIVITY: Beállítható a mozgásdetektálás érzékenysége. COLOR: A mozgásérzékelési terület színének kiválasztása. TRANS: A mozgásérzékelési terület áttetszőségének beállítása. ALARM: Lépjen be az almenübe: Privacy (Privát zóna) A Privát zóna ki és bekapcsolható. Az almenüben a következő funkciók állíthatók: VIEW TYPE (megjelenítés típusa): Kiválasztható megjelenítési módok: OFF (ki), BLOCK (blokk), OUTLINE (körvonal és ALL (összes) OSD VIEW (OSD megjelenítés): Bekapcsolt (ON) állásban, mozgásérzékelés esetén a MOTION DETECTION feliratot jeleníti meg. ALARM OUT. (riasztás kimenet): Bekapcsolt (ON) állásban, mozgásérzékelés esetén a riasztás kimenetet aktiválja (opcionális, csak az arra alkalmas kamerák esetén működik) TIME (idő): Megadható a mozgásérzékelés jelzésének ideje másodpercben. DEFAULT: Az összes mozgásérzékelésre vonatkozó beállítást gyári alaphelyzetbe állítja. RETURN: Vissza az előző menübe. 18 SELECT: 4 terület válaszható DISPLAY: 4 féle megjelenítési mód választható: - COLOR: egy választott színű négyzet - OFF: kikapcsolva - INV: inverz - MOSAIC: a terület nagyobb színes kockákkal kitöltve COLOR: Kiválasztható a kitakarás színe TRANS: Beállítható a kitakarás átlátszósága DEFAULT: Az összes privát zónára vonatkozó beállítást gyári alaphelyzetbe állítja Language Setup (Nyelv) Az alábbi nyelvek választhatók: simplified Chinese, Traditional Chinese, English, Polish, Portuguese, Spanish, Russian, French, Italian, German... 19

11 3.7.6 Defect (Hibás Pixel javítás) POS/SIZE: Helyzet és méret beállítása LIVE DPC: Ki és bekapcsolható. Bekapcsolva az AGC Level és a Level beállítható. White DPC: Bekapcsolva az alábbi menübe léphet: RS 485 RS485 vezérlés paraméterei. Az RS485 bemenet opcionális, a vezérlés csak azokon a kamerákon működik, amelyeken ez a bemenet ki van építve, egyébként a beállításoknak nincs hatása. Lépjen be a Főmenü Special RS 485 menübe. POS/SIZE: Helyzet és méret beállítása. START: Zárja az íriszt vagy takarja el a lencsét, mielőtt indítja a funkciót LEVEL: Beállítható a működési szint AGC: Beállítható az AGC működési szint SENS-UP: Az expozíciós idő növelése. BLACK DCP: Bekapcsolva az alábbi menübe léphet: CAM ID: A kamera azonosítója. Tartomány: Az alap vezérlési protokoll: PELCOD. BAUDRATE: Kiválasztható kommunikációs sebességek: 2400, 4800, 9600, és

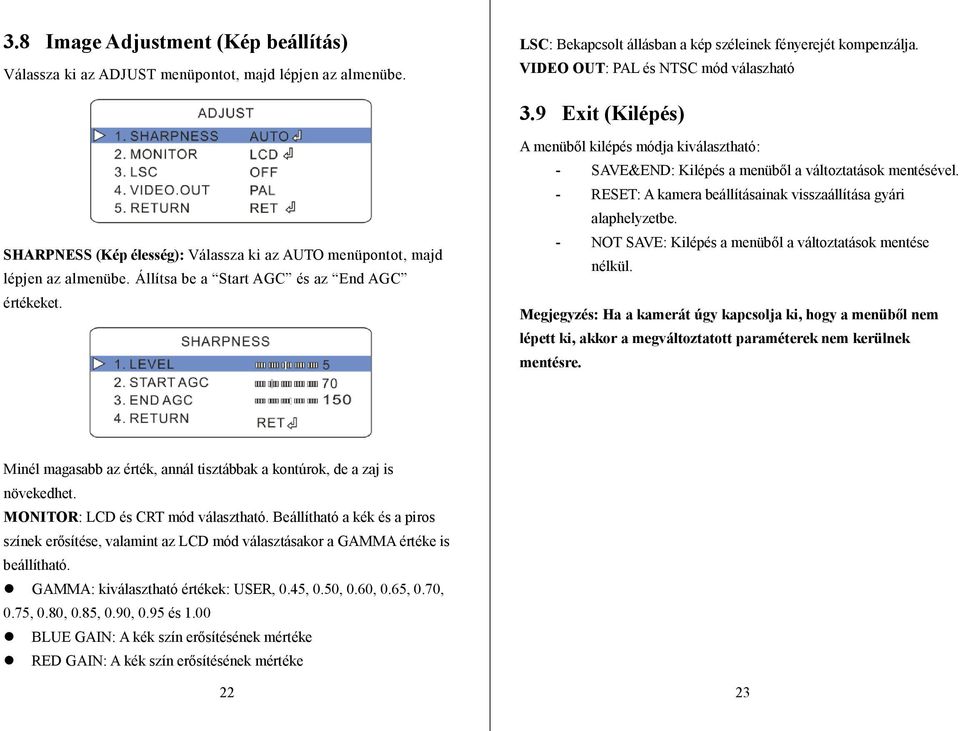

12 3.8 Image Adjustment (Kép beállítás) Válassza ki az ADJUST menüpontot, majd lépjen az almenübe. LSC: Bekapcsolt állásban a kép széleinek fényerejét kompenzálja. VIDEO OUT: PAL és NTSC mód válaszható 3.9 Exit (Kilépés) SHARPNESS (Kép élesség): Válassza ki az AUTO menüpontot, majd lépjen az almenübe. Állítsa be a Start AGC és az End AGC értékeket. A menüből kilépés módja kiválasztható: - SAVE&END: Kilépés a menüből a változtatások mentésével. - RESET: A kamera beállításainak visszaállítása gyári alaphelyzetbe. - NOT SAVE: Kilépés a menüből a változtatások mentése nélkül. Megjegyzés: Ha a kamerát úgy kapcsolja ki, hogy a menüből nem lépett ki, akkor a megváltoztatott paraméterek nem kerülnek mentésre. Minél magasabb az érték, annál tisztábbak a kontúrok, de a zaj is növekedhet. MONITOR: LCD és CRT mód választható. Beállítható a kék és a piros színek erősítése, valamint az LCD mód választásakor a GAMMA értéke is beállítható. GAMMA: kiválasztható értékek: USER, 0.45, 0.50, 0.60, 0.65, 0.70, 0.75, 0.80, 0.85, 0.90, 0.95 és 1.00 BLUE GAIN: A kék szín erősítésének mértéke RED GAIN: A kék szín erősítésének mértéke 22 23
