CPC501 Felhasználói kézikönyv Színes beltéri PT kamera Alaposan olvassa el a telepítési leírást mielőtt elkezdené a műveleteket!

Átírás

1 CPC501 Felhasználói kézikönyv Színes beltéri PT kamera Alaposan olvassa el a telepítési leírást mielőtt elkezdené a műveleteket! 1

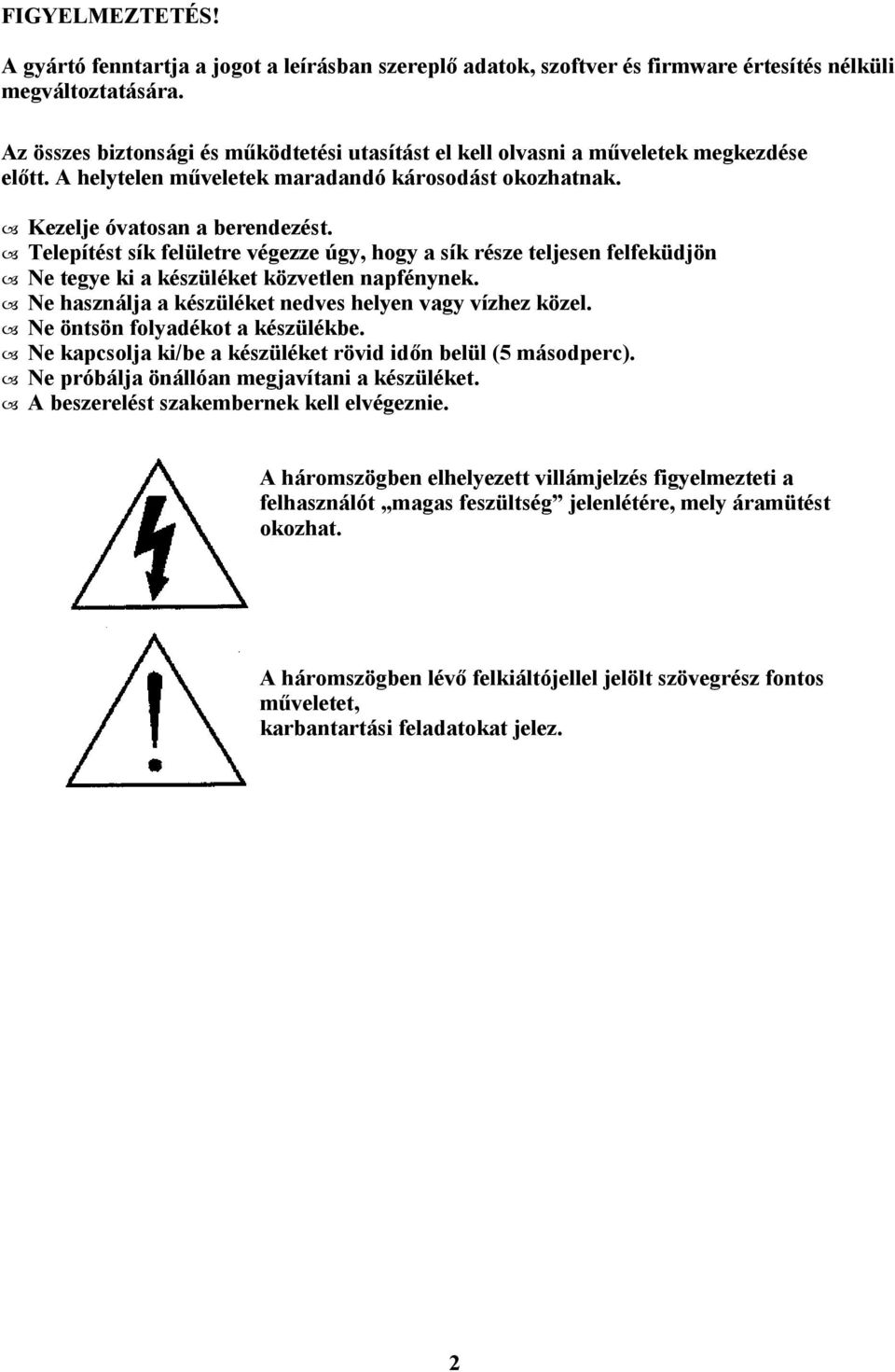

2 FIGYELMEZTETÉS! A gyártó fenntartja a jogot a leírásban szereplő adatok, szoftver és firmware értesítés nélküli megváltoztatására. Az összes biztonsági és működtetési utasítást el kell olvasni a műveletek megkezdése előtt. A helytelen műveletek maradandó károsodást okozhatnak. Kezelje óvatosan a berendezést. Telepítést sík felületre végezze úgy, hogy a sík része teljesen felfeküdjön Ne tegye ki a készüléket közvetlen napfénynek. Ne használja a készüléket nedves helyen vagy vízhez közel. Ne öntsön folyadékot a készülékbe. Ne kapcsolja ki/be a készüléket rövid időn belül (5 másodperc). Ne próbálja önállóan megjavítani a készüléket. A beszerelést szakembernek kell elvégeznie. A háromszögben elhelyezett villámjelzés figyelmezteti a felhasználót magas feszültség jelenlétére, mely áramütést okozhat. A háromszögben lévő felkiáltójellel jelölt szövegrész fontos műveletet, karbantartási feladatokat jelez. 2

3 TARTALOMJEGYZÉK Tartalomjegyzék...3 Tulajdonságok...4 Műszaki adatok...5 Telepítés és működtetés...6 Csatlakoztási rajz...7 Működés bemutatása egy példán keresztül...8 Belépés a PTZ kamera menüjébe a Video Web Server programon keresztül HOT POINT (Forró pont) funkció MENÜ...13 Menü szerkezete AUTO AUTO PAN PRESET SEQUENCE CAMERA SYSTEM HOME FÜGGELÉK

4 TULAJDONSÁGOK 1/3 Sony CCD OSD menü Jel/Zaj arány nagyobb, mint 48dB (AGC OFF) 16 előre beállított pozíció RS-485 csatlakozás a megfigyelő rendszerek számára A motor várható működési intervalluma 500 millió ciklus. Ez a színes CCD Pan/Tilt kamera, egy korszerű 1/3 -os Sony CCD-vel rendelkezik, mely biztosítja a hosszú élettartamot és a kiemelkedő képminőséget. Vízszintesen 350º-ot, függőlegesen 90º-ot tud mozogni. FIGYELMEZTETÉS: Ne állítsa extrém fényviszonyokkal szembe a kamerát ( pl. Nap fénye, fényszóró, stb.) hosszú ideig! Ne tárolja és használja a kamerát a következő esetekben: különösen meleg vagy hideg környezetben (működési hőmérséklet 0 C -tól 40 C-ig) tartsa távol minden erőseb elektromágneses sugárzástól, pl. Rádió és TV adótornyok ha a megfigyelt tárgyról fluoreszkáló fény verődik vissza ha a megfigyelt tárgy világítása nem folyamatos (pl. Stroboszkóp, stb) ha a megfigyelt tárgy erősen vibrál 4

5 Műszaki adatok Érzékelő elem Pixelek száma Felbontás Videó kimenet Jel-Zaj arány Fényérzékenység Appertúra F2.0 Fókusztávolság 1/3 Sony nagy felbontású CCD képérzékelő 510(H)x492(V) <NTSC> / 500(H)x582(V) <PAL> 350 TV sor 1.0 Vp-p, 75Ω több, mint 48dB (AGC off) 0,5lux/F2.0 4mm Vízszintes látószög 80 Elektronikus shutter Élesség Fehér ballansz Színerősítés AGC Optika Autó fókusz - Automatikus mód Kamera ID 1/60(1/50)-től 1/ ig Állítható: Éles/Normal/Lágy ATW Pásztázási tartomány 350 Pásztázási korlát Pásztázási mód Állítható: Telített/Normál/Világos alacsony/közepes/magas/kikapcsolva Panel lencse 4mm Sekvenciális/automata pásztázás Állítható, 8 karakterig Állítható (automata pásztázási módban) Kézi/szekvenciális/autó Pásztázási sebesség Kézi: 24 /s, 85 /s két lépésben szekvenciális: 24 /s, 85 /s két lépésben automata: kb 6 /s, 24 /s két lépésben Bólintási tartomány 90 Bólintási mód Kézi/szekvenciális Vezérlés Pásztázás/bólintás, optika, 16 előre beállítható pozíció, alap pozíció Tápellátás Áramfelvétel Súly Stabilizált 12V DC 1A (pásztázás/billentés aktív) kb. 320g A kamera működtetéséhez kizárólag 12V DC (1A) stabilizált tápegységet használjon! A bekapcsolás során kisebb zaj keletkezhet. A csomag tartalma: kamera, táp(dc 5.5*2.1) és videó(bnc) csatlakozóval, két külön érrel(narancs és barna színű) felhasználói kézikönyv 3 db csavar tiplivel, 3db fedőlap a rögzítési pontokra 5

6 Telepítés és működtetés Kérjük olvassa el a telepítési leírást, mielőtt elkezdi telepíteni a kamerát! 1. Rejtett kábelezés esetén a csatlakozó kábelt vezesse át a kábel részére kialakított helyen ügyelve arra, hogy ne maradjon felesleges kábel a kamera háza alatt. 2. Oldalsó kivezetés esetén igazítsa be a kábelt a kialakított horonyba, különben felerősítésnél megsérülhet 3. Rögzítse a kamerát a kívánt irányba a mellékelt csavarok segítségével 4. Helyezze fel a rögzítési pontok takarására szolgáló burkolatokat Megjegyzés: ne helyezze sarokba a kamerát, mert így lecsökkenti a PT kamera lehetőségeit a vízszintestől max. ±15 -oseltérésű sík felületre telepítse a kamerát ne húzza meg nagyon erősen a rögzítő csavarokat, mert a ház deformálódhat és szorulhat a PT mechanika 6

7 Csatlakoztatás: 1. Videó kimenet 2. Tápcsatlakozó 3. RS-485-B (narancssárga színű vezeték) 4. RS-485-A (barna színű vezeték) 5. Csatlakoztassa a kamera videó kimenetét a DVR videó bemenetére 6. Csatlakoztassa a tápcsatlakozót megfelelő (12V DC) tápegységhez 7. Csatlakozassa az RS-485-A (barna színű vezeték) pontot a DVR Sub-D csatlakozójának 11. pontjára 8. Csatlakozassa az RS-485-B (narancssárga színű vezeték) pontot a DVR Sub-D csatlakozójának 10. pontjára Megjegyzés : a beépített motorok várható élettartama 500 millió mozgási ciklus Csatlakoztási rajz 7

8 Működés bemutatása egy példán keresztül Beállítási feltételek: három fontos pont van, melyet meg kell figyelni (A -> B -> C ->A) mozgási sebessége a kamerának: A és B között lassan, B és C ill., C és A között gyorsan A pontba való megérkezés után 30 mp-ig ne mozduljon, B és C pontokba való érkezés után 10 mp-ig ne mozduljon Első lépés: Preset pozíciók beállítása 1. Nyomja meg MENU -t a főmenübe történő belépéshez, majd a gombbal lépjen a PRESET menüpontra 2. Nyomja meg az ENTER -t a PRESET funkcióba történő belépéshez 3. Válassza az ADD (Hozzáadás) pontot a pozíció és annak nevének megadásához 4. Ismételje meg annyiszor, ahány pozícót be akar állítani 5. Nyomja meg a MENU -t a beállítások elmentéséhez és a főmenübe való visszalépéshez 8

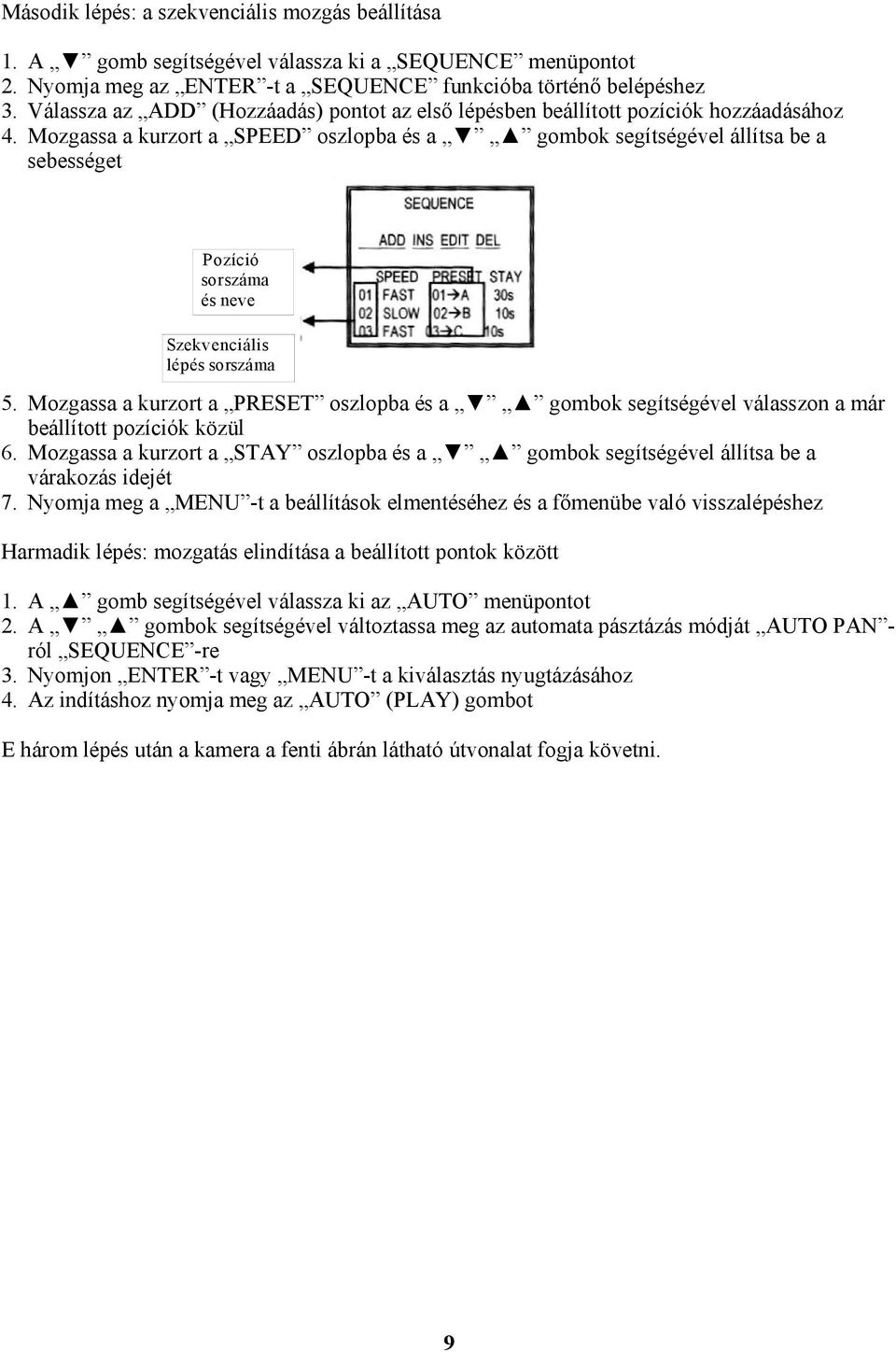

9 Második lépés: a szekvenciális mozgás beállítása 1. A gomb segítségével válassza ki a SEQUENCE menüpontot 2. Nyomja meg az ENTER -t a SEQUENCE funkcióba történő belépéshez 3. Válassza az ADD (Hozzáadás) pontot az első lépésben beállított pozíciók hozzáadásához 4. Mozgassa a kurzort a SPEED oszlopba és a gombok segítségével állítsa be a sebességet Pozíció sorszáma és neve Szekvenciális lépés sorszáma 5. Mozgassa a kurzort a PRESET oszlopba és a gombok segítségével válasszon a már beállított pozíciók közül 6. Mozgassa a kurzort a STAY oszlopba és a gombok segítségével állítsa be a várakozás idejét 7. Nyomja meg a MENU -t a beállítások elmentéséhez és a főmenübe való visszalépéshez Harmadik lépés: mozgatás elindítása a beállított pontok között 1. A gomb segítségével válassza ki az AUTO menüpontot 2. A gombok segítségével változtassa meg az automata pásztázás módját AUTO PAN - ról SEQUENCE -re 3. Nyomjon ENTER -t vagy MENU -t a kiválasztás nyugtázásához 4. Az indításhoz nyomja meg az AUTO (PLAY) gombot E három lépés után a kamera a fenti ábrán látható útvonalat fogja követni. 9

10 MENÜ Menü szerkezete MENU AUTO AUTO MODE SEQUENCE AUTO PAN AUTO PAN SPEED LEFT LIMIT RIGHT LIMIT PRESET ADD INS EDIT DEL SQUENCE ADD SPEED INS PRESET EDIT STAY DEL CAMERA BACKLIGHT AGC BRIGHTNESS SHARPNESS COLOR MIRROR TITLE SYSTEM TITLE DYSPLAY TITLE POSITION PAN TILT SPEED SYSTEM RESET HOME Megjegyzés Video Web Server programon keresztül történő használat a következő részben kerül bemutatásra A Video Web Server program letöltéséről a DVR felhasználói kézikönyvében talál információt Az azonosítók beállításáról a DVR felhasználói kézikönyvében talál információt A PTZ kamera DVR-ről történő vezérlésének leírását a mellékletben találja 10

11 Belépés a PTZ kamera menüjébe a Video Web Server programon keresztül Ezt a lehetőséget csak abban az esetben tudja használni ha a következő feltételek teljesülnek: A PTZ kamera videójele csatlkoztatva van a DVR-re A PTZ kamera RS-485 -ös kivezetése megfelelő módon van csatlakoztatva a DVR-hez A DVR a LAN csatlakozón keresztül csatlakozik legalább a számítógéphez, amelyen fut a Video Web Server program A PTZ kamera azonosítója megfelelően be van állítva a DVR-en 1. válassza ki a vezérelni kívánt kamerát A megjelenő ablakba írja be a vezérelni kívánt kamera számát majd kattintson az OK gombra Klikkeljen ide a PT(Z) vezérlés módba való belépéshez Írja be a vezérelni kívánt kamera számát 4. PT(Z) módba lépéshez kattintson ide A Menübe való belépéshez klikkeljen ide 11

12 5. Vezérlő panel Előre beállított pozíciók közvetlen elérése (1-16) 2. AUTO mód indítása 3. Zoom tele állásba/wide állásba 4. Fókusz közeli/távoli 5. Maximális zoom/ minimális zoom 6. PTZ üzemmód 7. Enter 8. Menü(Exit), jobbra, balra, le, fel 9. Turbó 12

13 Nyomja meg a MENU gombot a menübe való belépéshez. alappozícióba áll automatikus pásztázás közötti beállítása pásztázás beállítása AUTO AUTO PAN PRESET SEQUENCE CAMERA SYSTEM HOME szekvenciális és váltás autó pásztázás prepozíciók beállítása szekvenciális kamera beállítása rendszerbeállítások a kamera A következő gombok használhatók a beállításokhoz: : a kurzor mozgatásához ENTER gomb: belépés egy almenübe, opciók kiválasztása, nyugtázása MENU gomb: belépés a menübe, változások nyugtázása, kilépés a menüből Almenük AUTO A gombokkal válthat az AUTO PAN vagy a SEQUENCE mód között Nyomja meg az ENTER vagy a MENU gombot a változtatások elfogadásához AUTO PAN módban a kamera automatikusan vízszintesen pásztázni fog a beállított szélső határok között. SEQUENCE módban a felhasználónak lehetősége van kiválasztani bizonyos pontokat, melyekről a kamera egymás után mutat a beállított ideig AUTO PAN A gombokkal válthat az AUTO PAN vagy a SEQUENCE mód között Nyomja meg az ENTER vagy a MENU gombot a változtatások elfogadásához 13

14 1. SPEED (Sebesség) Két érték közül van lehetőség választani: FAST (Gyors) vagy SLOW (Lassú) A gombokkal válthat a sebességek között 2. LEFT LIMIT (Balra pásztázás vége) A gombokkal beállíthatja a pozíciót. 3. RIGHT LIMIT ( Jobbra pásztázás vége) A gombokkal beállíthatja a pozíciót. PRESET ( Beállítható pozíciók) A gombokkal mozgathatja kurzort ENTER gomb: belépés egy almenübe, opciók kiválasztása, nyugtázása MENU gomb: belépés a menübe, változások nyugtázása, kilépés a menüből 1. ADD (Hozzáadás) Új pozíció hozzáadása 2. INS (Beszúrás) Új pozíció beszúrása 3. EDIT (Szerkesztés) Már beállított pozíció módosítása 4. DEL (Törlés) Beállított pozíció törlése 14

15 HOT POINT (Forró pont) funkció (Video Web Serveren keresztüli vezérlés esetén) Lehetőség van a PTZ kamerát számítógépről egér segítségével is mozgatni, csak a kívánt pontra kell kattintani és a kamera azonnal középpontba hozza. Az alábbi példa a HOT POINT funkció működését mutatja be egy példán keresztül: Ha egy pontot, például az A pontot szeretné középpontba hozni, akkor az egérrel a kurzort oda kell mozgatni A bal gombjával oda kell klikkelni Egy + jel jelenik meg, majd a következő ábrán látható képet fogja látni a monitoron Amennyiben a B pontot akarja ezek után jobban középpontba hozni, akkor az egérrel a kurzort oda kell mozgatni A bal gombjával oda kell klikkelni Egy + jel jelenik meg, majd a következő ábrán látható képet fogja látni a monitoron 15

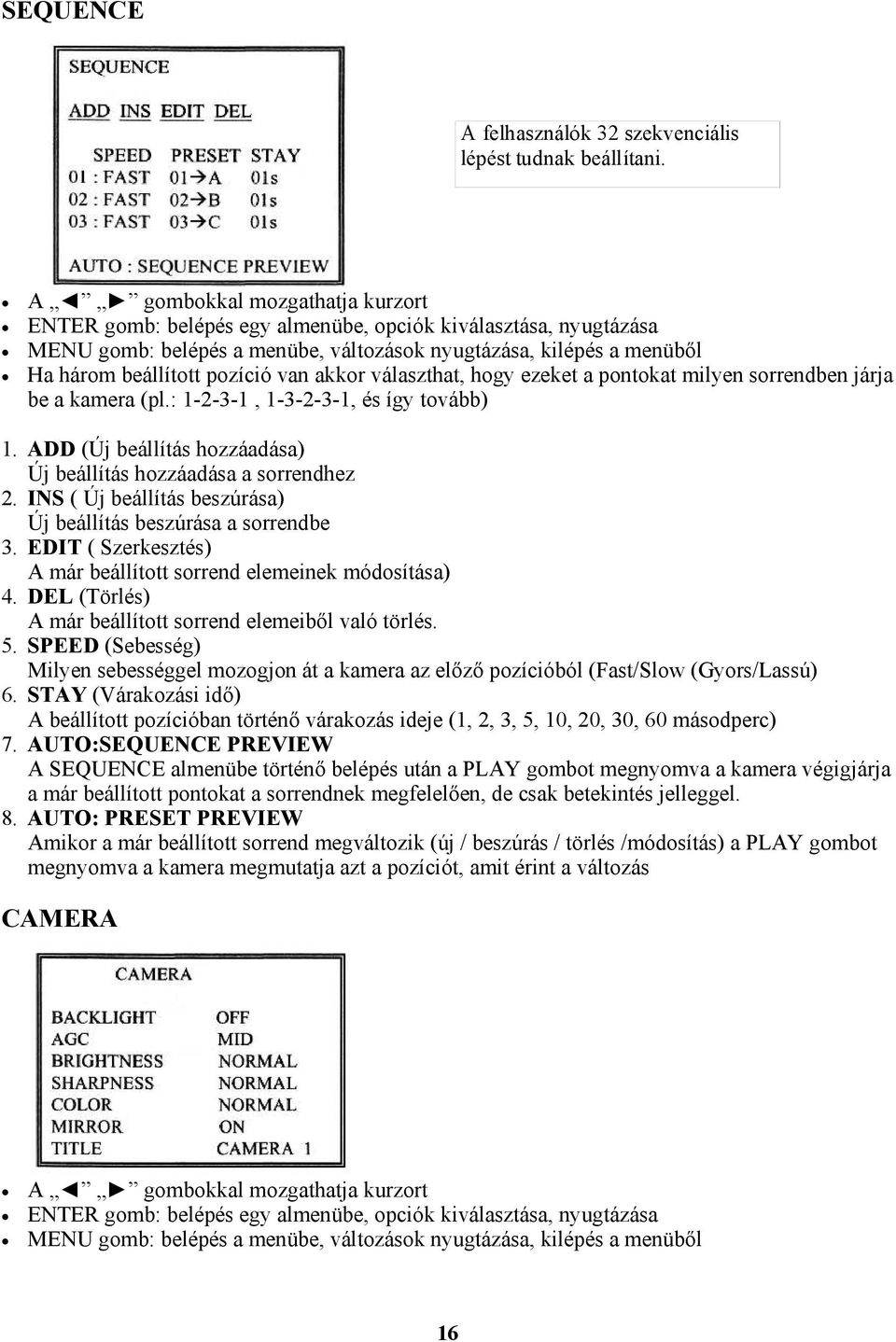

16 SEQUENCE A felhasználók 32 szekvenciális lépést tudnak beállítani. A gombokkal mozgathatja kurzort ENTER gomb: belépés egy almenübe, opciók kiválasztása, nyugtázása MENU gomb: belépés a menübe, változások nyugtázása, kilépés a menüből Ha három beállított pozíció van akkor választhat, hogy ezeket a pontokat milyen sorrendben járja be a kamera (pl.: , , és így tovább) 1. ADD (Új beállítás hozzáadása) Új beállítás hozzáadása a sorrendhez 2. INS ( Új beállítás beszúrása) Új beállítás beszúrása a sorrendbe 3. EDIT ( Szerkesztés) A már beállított sorrend elemeinek módosítása) 4. DEL (Törlés) A már beállított sorrend elemeiből való törlés. 5. SPEED (Sebesség) Milyen sebességgel mozogjon át a kamera az előző pozícióból (Fast/Slow (Gyors/Lassú) 6. STAY (Várakozási idő) A beállított pozícióban történő várakozás ideje (1, 2, 3, 5, 10, 20, 30, 60 másodperc) 7. AUTO:SEQUENCE PREVIEW A SEQUENCE almenübe történő belépés után a PLAY gombot megnyomva a kamera végigjárja a már beállított pontokat a sorrendnek megfelelően, de csak betekintés jelleggel. 8. AUTO: PRESET PREVIEW Amikor a már beállított sorrend megváltozik (új / beszúrás / törlés /módosítás) a PLAY gombot megnyomva a kamera megmutatja azt a pozíciót, amit érint a változás CAMERA A gombokkal mozgathatja kurzort ENTER gomb: belépés egy almenübe, opciók kiválasztása, nyugtázása MENU gomb: belépés a menübe, változások nyugtázása, kilépés a menüből 16

17 1. BACKLIGHT (háttérfény kompenzáció) Állítsa ON-ra a bekapcsoláshoz 2. AGC (Automatikus erősítés) Négy lehetőség van: MID, LOW, HIGH, OFF (Közepes/Alacsony/Magas/Kikapcsolva) 3. BRIGHTNESS (Fényerő) Három lehetőség van: NORMAL/DARK/BRIGHT (Normál/Sötét/Világos) 4. SHARPNESS (Képélesség) Három lehetőség van: NORMAL/SOFT/SHARP (Normál/Lágy/Éles) 5. COLOR (Szín) Három lehetőség van: NORMAL/LIGHT/COLORFULL (Normál/Színszegény/Színtelített) 6. MIRROR (Tükrözés) A képet 180 -kal elforgatja vízszintesen 7. TITLE (Elnevezés) A gombok segítségével beállíthatja a kamera elnevezését SYSTEM A gombokkal mozgathatja kurzort ENTER gomb: belépés egy almenübe, opciók kiválasztása, nyugtázása MENU gomb: belépés a menübe, változások nyugtázása, kilépés a menüből TITLE DISPLAY (Monitoron megjelenő felíratok) Négy lehetőség van: ALL, PRESET, CAMERA, OFF Minden/Pozíció neve/kamera neve/kikapcsolva ALL (Minden) érték választása esetén a kamera elnevezése és a pozíció neve is megjelenik Kamera elnevezése Pozíció neve TITLE POSITION (Kamera elnevezés elhelyezkedése) A gombokkal válthat a pozíciók között: U-L(Felül Balra), D-R(Alul Jobbra) D-L(Alul Balra), U-R(Felül Jobbra) PAN TILT SPEED A gombokkal válhat a manuális PAN/TILT (pásztázás/bólintás) FAST/SLOW (Gyors/Lassú) sebessége között SYSTEM RESET 17

18 A gyári beállítások visszaállításához a gombokkal állítsa át a választ YES -re, majd az ENTER gombbal nyugtázza le. A rendszer ekkor még egy ellenőrző kérdést tesz fel: Are you sure? (Biztosan visszaállítja?), melyre igen válasz esetén a gombokat egyszerre meg kell nyomni. 18

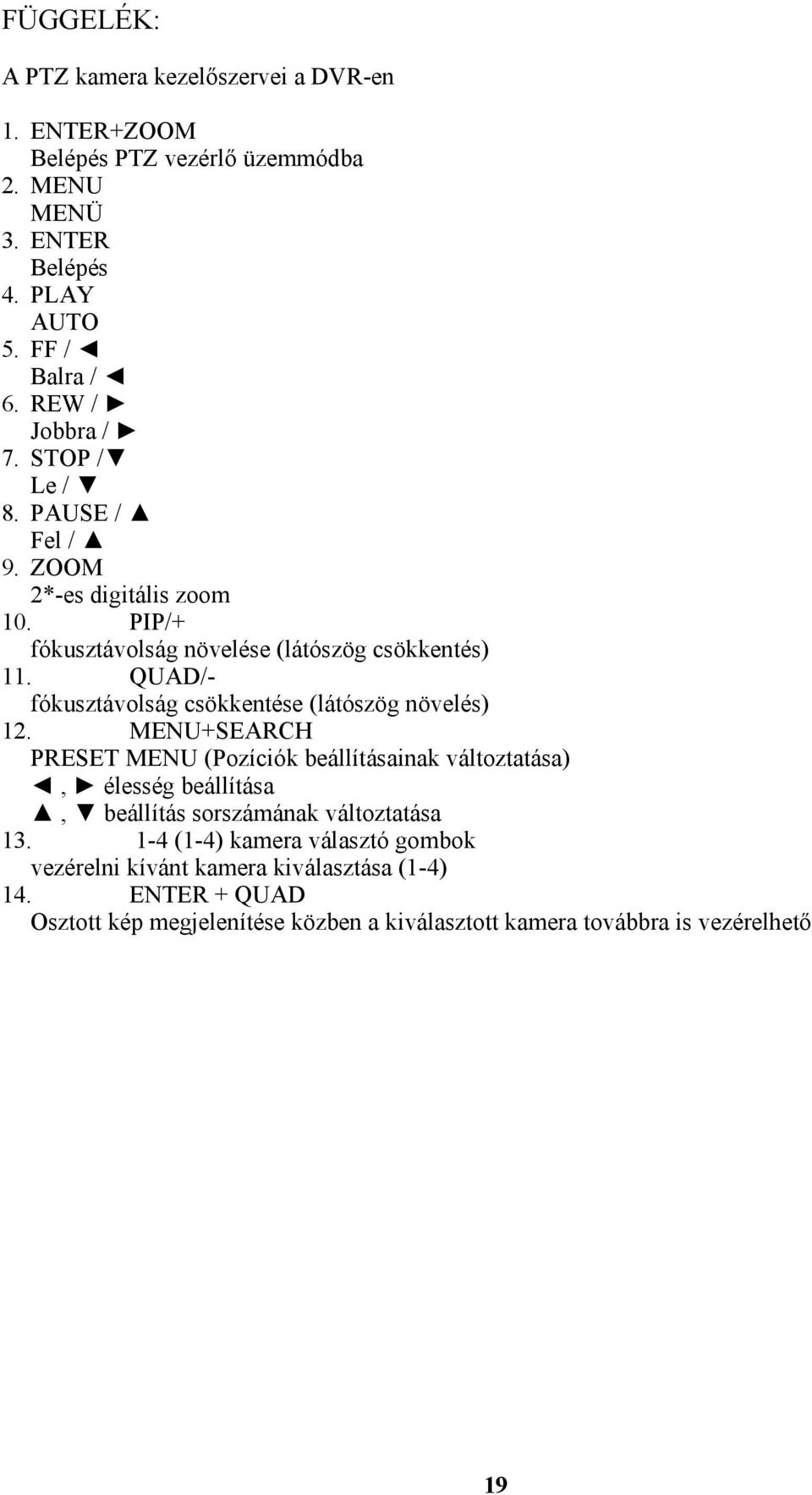

19 FÜGGELÉK: A PTZ kamera kezelőszervei a DVR-en 1. ENTER+ZOOM Belépés PTZ vezérlő üzemmódba 2. MENU MENÜ 3. ENTER Belépés 4. PLAY AUTO 5. FF / Balra / 6. REW / Jobbra / 7. STOP / Le / 8. PAUSE / Fel / 9. ZOOM 2*-es digitális zoom 10. PIP/+ fókusztávolság növelése (látószög csökkentés) 11. QUAD/- fókusztávolság csökkentése (látószög növelés) 12. MENU+SEARCH PRESET MENU (Pozíciók beállításainak változtatása), élesség beállítása, beállítás sorszámának változtatása (1-4) kamera választó gombok vezérelni kívánt kamera kiválasztása (1-4) 14. ENTER + QUAD Osztott kép megjelenítése közben a kiválasztott kamera továbbra is vezérelhető 19
