1 CNB-V2810PVF Vandálbiztos színes dóm kamera Felhasználói kézikönyv

2 FIGYELMEZTETÉS:! Ne üzemeltesse a kamerát szélsőséges hőmérsékleti környezetben! Ajánlott: -20ºC ~ 45ºC között Magas hőmérséklet esetén figyeljen a megfelelő szellőztetésre.! Ne üzemeltesse a kamerát olyan környezetben, ahol magas a páratartalom, mert az a képminőség romlásához vezethet!! Ne szerelje szét a kamerát, az nem tartalmaz felhasználók által javítható részeket!! Óvja a kamerát rázkódástól vagy erős fizikai behatástól!! Megjegyzés Vezeték nélküli kommunikációs eszközök közelében történő használatkor szabálytalanság vagy zaj jelenhet meg a képernyőn, ha az említett eszköz erős elektromágneses mezőt gerjeszt!

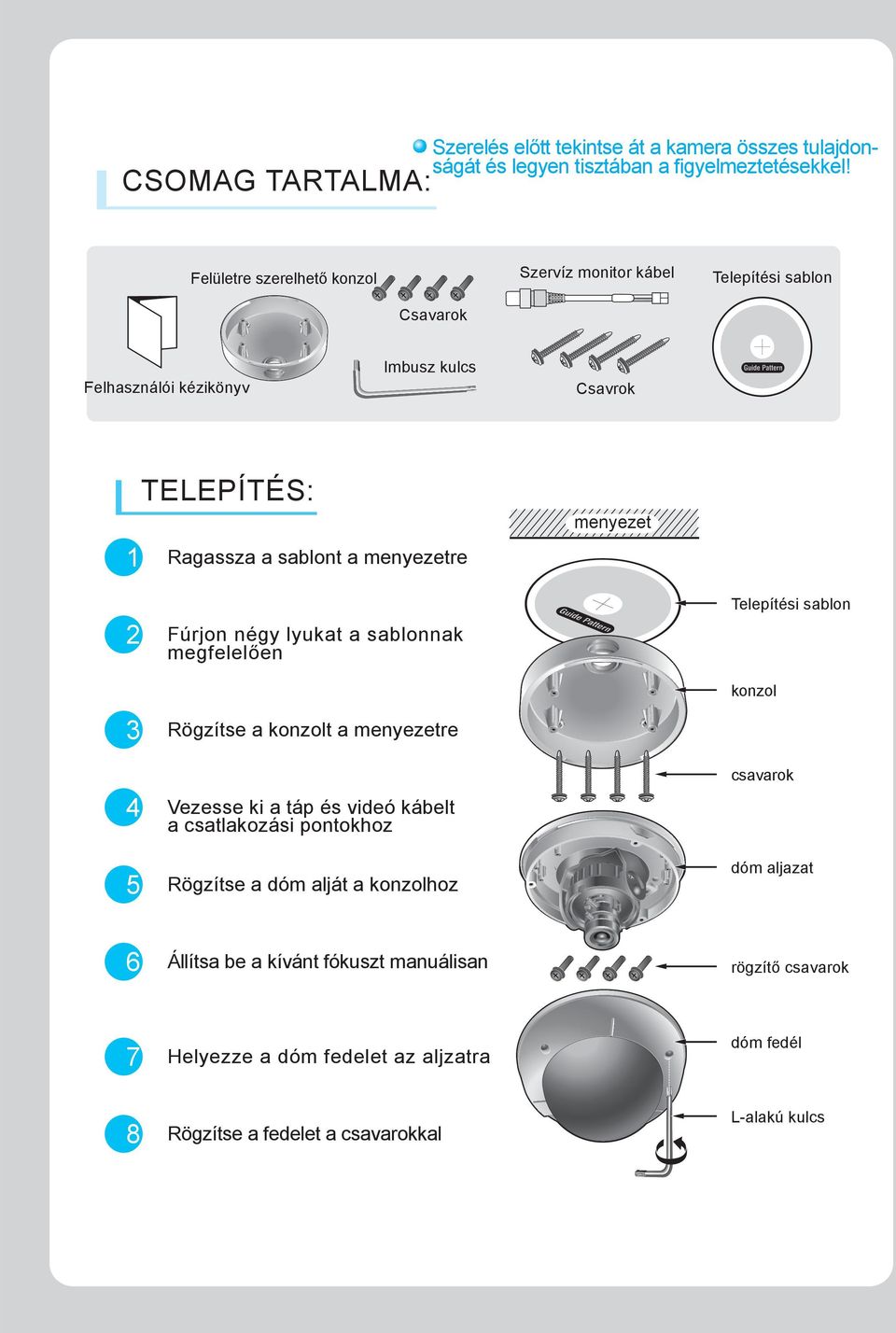

3 Szerelés előtt tekintse át a kamera összes tulajdonságát és legyen tisztában a figyelmeztetésekkel! CSOMAG TARTALMA: Felületre szerelhető konzol Szervíz monitor kábel Telepítési sablon Csavarok Felhasználói kézikönyv Imbusz kulcs Csavrok 1 TELEPÍTÉS: Ragassza a sablont a menyezetre menyezet Fúrjon négy lyukat a sablonnak megfelelően Rögzítse a konzolt a menyezetre Vezesse ki a táp és videó kábelt a csatlakozási pontokhoz Rögzítse a dóm alját a konzolhoz Telepítési sablon konzol csavarok dóm aljazat 6 Állítsa be a kívánt fókuszt manuálisan rögzítő csavarok 7 Helyezze a dóm fedelet az aljzatra dóm fedél 8 Rögzítse a fedelet a csavarokkal L-alakú kulcs

4 MÉRETEK [mm] Ø MŰSZAKI ADATOK: Típus Jelrendszer Képkiolvasás Vízszintes frekvencia Függőleges frekvencia Érzékelő Effektív pixelek száma Jel-zaj viszony Felbontás Videójel kimenet Optika Fókusz Szinkronizáció Fényérzékenység (F1.5) Elektronikus Shutter Fehér színegyensúly AGC BLC Remegésmentesség Be-, kimeneti csatlakozó Tápellátás/ fogyasztás Méretek [mm] Súly PAL PAL : 625 sor 2 : 1 Interlace kHz 50Hz 1/3 Sony Super HAD CCD 470K több, mint 48dB (AGC ki) 550 TV sor kompozit videójel, 1.0 Vp-p, 75 ohm BNC varifokális optika (F1.5, f=3.8~9.5mm), DC vezérelt manuális belső színes (0.3 lux); FF ( lux, DSS) 1 /50 ~ 1/120,000 mp Auto Auto, be/ki (opció) be/ki be/ki táp, videó 12V DC stabilizált / 1.8W, 150mA 100(átm.) 1210g

5 CSATLAKOZÁS: Monitor és tápegység csatlakoztatása Ügyeljen a polaritásra a tápcsatlakozónál! Használjon 12V DC stabiliált tápegységet! #1 Video (sárga) Videójel kimenet #2 Táp- 12V DC (vörös) Földelés No. Funkció #1 Videójel kim. #2 Tápcsatlakozó Csatlakozó sárga vörös Megjegyzés 1.0 Vp-p 12V DC stabilizált, Max 3W/ 250mA TILT: függőleges szög PAN: vízszintes szög A kép vízszintes pozíciójának beállítása 4 5 Fókusz Zoom

6 90º Beépített háromtengelyes kamera konzol segítségével egyszerűbb pozicionálás minden irányban. 360º 360º KAMERA BEÁLLÍTÁSA: DIP kapcsolók d 1. BLC (háttérfény kompenzáció) be/ki 2. AGC (automatikus erősítés) be/ki 3. D/N (Day/Night) be/ki 4. DSS (Digital Slow Shutter) be/ki 5. D/Z (2x digitális zoom) be/ki 6. FL (remegésmentesség) be/ki Szervíz monitor csatlakozó Használja ezt a csatlakozót telepítéskor, a kamera beállításához. FIGYELMEZTETÉS: ha az AGC funkció ki van kapcsolva, a Day&Night funkció nem működik, mert az összefüggésben van az AGC szinttel. HIBALEHETŐSÉGEK: Ha rendellenességet tapasztal, végezze el az alábbi instrukciókat. Ha a probléma továbbra is fennáll, forduljon hivatalos szervízhez! Kép nem jelenik meg a képernyőn A megjelent kép homályos A kamera nem működik megfelelően, a felülete felhevül és egy fekete sor jelenik meg a képernyőn A képernyő sokat vibrál Ellenőrizze, hogy a megfelelő tápellátást használja mind a monitor mind a kamera tekintetében, illetve, hogy azok megfelelően vannak-e csatlakoztatva. Ellenőrizze, hogy az optika nincs-e beszenynyezve. Ha igen, tiszítsa meg puha vászondarabbal. Állítsa be a Back fókuszt ismételten. Ellenőrizze, hogy a kamera megfelelően van-e csatlakoztatva a megfelelő típusú tápegységhez. Ha igen, kapcsolja ki az egységet azonnal és forduljon a forgalmazóhoz. Ellenőrizze, hogy a kamera nincs-e a nap felé vagy erős fényforrás felé fordítva Módosítson a kamera állásszögén vagy helyzetén, ha túl sok fény jelenik meg a képernyőn.
