1 CNB-A2363PL 23x Day&Night zoom kamera Felhasználói kézikönyv

2 Figyelmeztetés FIGYELMEZTETÉS ÁRAMÜTÉS VESZÉLYE KINYITNI TILIS! Figyelmeztetés: Áramütés kockázatának elkerülése érdekében ne távolítsa el a készülék borítását, illetve ne tegye ki a készüléket eső vagy túlzott pára hatásának sem. A javítást csak szakember végezze! INFRMÁCIÓ Ez a készülék tesztelve volt, melynek eredményeként megfelel a A osztályú digitális eszközök besorolásába az FCC szabályzat 5. részének értelmében. A tesztelési határértékeket úgy adták meg, hogy azok védelmet biztosítsanak abban az esetben, ha a készülék átlagos környezetben üzemel. A készülék rádió jeleket használ, generál, és abban az esetben, ha a telepítés nem a felhasználói kézikönyv szerint történik, akkor rádiós kommunikációs zavarok léphetnek fel. Lakónegyedben használva nagy a valószínűsége, hogy a készülék zavart fog okozni. Ebben az esetben a felhasználóknak kell az interfészt módosítani saját költségen. FIGYELMEZTETÉS A gyártó bármikor megvonhatja a készülék üzemeltetésének jogát FIGYELMEZTETÉS - Elektromos áramütés és tűzesetek elkerülése érdekében: Csak a leírtakban szereplő tápegységet használjon Óvja a készüléket esőtől és páratartalomtól 2

3 Tartalomjegyzék Típus leírás Biztonsági előírások Tulajdonságok Hátsó nézet Telepítés Kommunikációs beállíátsok SD Menü Műszaki adatok Digital Power Zoom

4 . Típus leírás Mielőtt a kamerát üzembe helyezné, ellenőrizze a kamera típusát, és a megfelelő feszültséget. Annak érdekében, hogy a felhasználói kézikönyv érthetőbb legyen, az alábbiakban olvassa el a rövid típusleírást. Jelrendszer Tápellátás D&N DSS Kommunikációs rendszer PAL 2V DC van RS-485/PTZ vezérlő Model No. Type (Rear) Signal System Power Input D&N DSS UTP utput Communication System A NTSC/High 2VDC X RS-485/PTZ Controller 2 A PAL/High 2VDC X RS-485/PTZ Controller 3 C NTSC/High 2VDC X RS-232C 4 C PAL/High 2VDC X RS-232C 5 B NTSC/High 24VAC/2VDC X RS-485/PTZ Controller 6 B PAL/High 24VAC/2VDC X RS-485/PTZ Controller 7 D NTSC/High 24VAC/2VDC RS D PAL/High 24VAC/2VDC RS-485 CLR VIDE CAMERA 4

5 2. Biztonsági előírások Ne üzemeltesse a kamerát szélsőséges hőmérsékleti viszonyoknál. Abban az esetben, ha a kamerát 50C fok fölött vagy -0C fok alatt használja, az a képminőség romlásához vagy üzemzavarhoz vezethet. Kerülje a túlzott párás környezetet. A túlzottan párás környezet hatására a képminőség romolhat a bepárásodott optikák következtében. Kerülje a kamera használatát erősen változó fényviszonyoknál. Például olyan környezetben, ahol fluoreszkáló lámpák vannak felszerelve, az változó fényintenzitás miatt a kamera nem fog megfelelően működni. Ellenőrizze, hogy nem-e került idegen anyag a kamera elé. Soha ne szerelje szét a kamerát. A kamerát ne tegye ki közvetlen napfény hatásának, illetve ne érje a kamerát semmilyen erős fénybehatás. Ez károkat okozhat a CCD-ben. A kamera belső szerkezete megsérülhet leejtéskor vagy erős fizikai behatás következtében. Tartsa szárazon a kamerát. A nedvesség hatására a kamera elromolhat. Kerülje a kamera használatát olajok és gázok jelenlétében. A kamera meghibásodhat, ha olaj vagy gáz beszivárog a külső borításon. Figyelmeztetés! A kép elmaszatolódhat, vagy kifehéredhet (a fényesebb terület megnövekedésével), ha a rögzítés erős megvilágításnál történik (pl. autók fényszórója stb.) Győződjön meg arról, hogy kompatibilis adaptert használ, mielőtt csatlakoztatja a kamerát. 5 Digital Power Zoom

6 3. Tulajdonságok Nagy felbontás A 480 TV soros vízszintes felbontást nagysűrűségű CCD használatával lehet elérni 40K effektív pixellel, ami tiszta, zajmentes, megbízható képet ad. Beépített Power Zoom optika Az objektumot maximum 230x nagyításban lehet megtekinteni 23x optikai és 0x digitális Zoom-mal AL/Fuzzy vezérlő-áramkör DSP-vel Speciális DSP (Digitális Jel Processzor) technológia automatikusan szabályozza az írisz, fehér színegyensúly beállításait a környezeti feltételeknek megfelelően. Távvezérlés RS-232/ RS-485 kommunikációs protokoll segítségével A Fókusz és Zoom funkciók távvezérlése RS-232 / RS-485 kommunikációs protokoll használatával lehetséges. Protokoll: alapértelmezett, Pelco-D SD funkció Vezetékes távvezérlő (opciós) Digitális Slow Shutter Rossz fényviszonyok közötti megfigyeléshez: 0.00Lux (28x mező) D&N funkció: 0.25Lux Koax vagy UTP (nem árnyékolt sodort érpár) képjel átvitel. Beépített UTP adó segítségével anyag és költséghatékony telepítés lehetséges. CLR VIDE CAMERA 6

7 4. Hátsó nézet. gombok T( ) VIDE UT 2. Videójel kimenet ( )N MENU F( ) W( ) PWER RS485 CNTRLLER CABLE DISTANCE 2 3 Class 2 nly 3. Power LED 4. Kábelhossz választó kapcsoló 6. RS-485 kézi vezérlő csatlakozó Z F C DC 2V 5. Tápcsatlakozó A funkciók beállítását a hátsó panelen levő 5 gomb segítségével végezhetjük el.. Menü gombok: belépés a menübe, ( )N T( ) MENU W( ) F( ) illetve kilépés abból. Tele/Wide gombok: A kívánt menüpont kiválasztására, illetve a kurzor vezérléséhez (le/föl mozgatás) Jobbra/balra gombok: A kiválasztott menüpontok paramétereinek megváltoztatására, illetve a kurzor vezérlésére (jobbra/balra mozgatás) 2. Videójel kimenet BNC csatlakozó: Külső videómonitor csatlakoztatására 3. Power LED: A LED világít, ha az eszköz feszültség alá kerül. 4. Kábelhossz kapcsoló: Abban az esetben, ha a megfigyelni kívánt objektumtól távolabb van a kamera, válassza a 2 vagy 3 pozíciót, hogy tisztább képet lásson a monitoron. 5. Tápcsatlakozó 6. RS-485 és kézi vezérlő csatlakozó 7 Digital Power Zoom

8 5. Telepítés 5. Monitor csatlakoztatása Kamera T( ) VIDE UT Monitor ( )N MENU F( ) W( ) PWER CABLE DISTANCE RS485 CNTRLLER 2 3 Class 2 nly Z F C DC 2V A kamera és monitor csatlakoztatási módjai típusonként változnak. Tekintse át az adott típus felhasználói kézikönyvét. Csatlakoztassa a kamerát, miután kikapcsolta az eszközöket. Változtassa meg az összes eszköz 75 ohmos kimeneti impedencia kapcsolóját az alábbi ábra szerint. Közbenső eszközt használva azt kapcsolja HI-Z-re és az utolsó eszközt 75 ohmra. Kamera T( ) VIDE UT Közbeiktatott videójel vevő Utolsó eszköz ( )N MENU F( ) W( ) PWER CABLE DISTANCE RS485 CNTRLLER 2 3 Class 2 nly Z F C DC 2V CLR VIDE CAMERA 8

9 5.2 Tápegység csatlakoztatása Mindegyik típusnak külön tápellátási paraméterei vannak, minden esetben ellenőrizze a típust és az ahhoz tartozó műszaki leírást, mielőtt csatlakoztatja a tápegységet. Szintén ellenőrizze a készülékre ragasztott matricát, melyen ugyanúgy fel vannak tüntetve az ide vonatkozó adatok. Csatlakoztatásnál ügyelni kell a megfelelő polaritásra, fordított polaritású csatlakoztatás esetén a kamera nem működik, esetleg tönkremegy! Csak 2V DC stabilizált tápegységről működtesse a kamerát! T( ) VIDE UT Class 2 nly ( )N MENU F( ) W( ) PWER CABLE DISTANCE RS485 CNTRLLER 2 3 Class 2 nly Z F C DC 2V DC 2V Tápkábel ellenállása 20ºC hőmérsékleten Rézhuzal mérete (AWG) Ellenállás (hm) Feszültségesés (V/m) #24 #22 #20 #8 (0.22mm²) (0.33 mm²) (0.52 mm²) (0.83 mm²) A feszültség az elektromos kábel hosszától függően változhat a fenti táblázat alapján. A kamera működésében hiba következhet be, ha a kábel túl hosszú. Kamera működéséhez szükséges feszültség: 2V DC stabilizált. 9 Digital Power Zoom

10 6. Kamera vezérlési lehetőségek PTZ vezérlő T( ) ( )N MENU F( ) VIDE UT W( ) PWER CABLE DISTANCE Z RS485 CNTRLLER 2 3 Class 2 nly F Z F C DC 2V C Távvezérlés RS-485-ön keresztül Pelco-D vezérlő IR vevő és távirányító RS-485 protokoll DVR rendszer CLR VIDE CAMERA 0

11 DVR DVR csatlakoztatása soros porton keresztül (CM vagy CM2) T( ) VIDE UT ( )N MENU F( ) Soros kábel RS485 W( ) PWER CNTRLLER CABLE DISTANCE 2 3 Class 2 nly Z F C DC 2V TRxD + TRxD RS-485 konverter Vezérlő (Pelco-D) Pelco-D vezérlő T( ) VIDE UT ( )N MENU F( ) W( ) PWER CABLE DISTANCE RS485 KEY RS232C 2 3 Class 2 nly RD TD GND R DC 2V Digital Power Zoom

12 IR vevő és távirányító RS Tápellátás 2V DC, 500mA Fehér csatlakozó: Fekete csatlakozó: 2 3. Kamera kiválasztása Miután a kamerát csatlakoztatta a vevőhöz, első lépésként ellenőrizze a kamera azonosító számát. Nyomja meg a kamera azonosító számot (~39) a vezeték nélküli távirányító felső részén A SEQ FAR FCUS NEAR F PRG AUT F2 6 9 A PAN TELE ZM WIDE F3 3 4 Példa: Ráközelítés (Zoom in) I.D. = 5: 5 +<TELE> I.D. = 5: <F>+ 5 +<TELE> I.D. = 24: <F2>+ 4 +<TELE> I.D. = 34: <F3>+ 4 +<TELE> Figyelmeztetés: A kamera azonosító számát ~39 között adja meg. Gyári beállításként 0 érték van megadva. 2. Menü (menü megjelenítése/elrejtése) 3. Tele (menüben felfele léptetés) 4. Wide (menüben lefele léptetés) 5. Near (menüben értékek megváltoztatása) 6. Far (menüben értékek megváltoztatása) CLR VIDE CAMERA 2

13 6. Kommunikációs protokoll PELC "D" protokoll jellemzői: RS-485, 2400bps, Start bit, 8 data bits, stop bit, nincs polaritás ellenőrzés Vezérlő parancsok Function BYTE BYTE BYTE BYTE BYTE BYTE BYTE BYTE 0x0 0x40 0x88 0x08 Pelco Keyboard (95+ PATTERN) BYTE V/D Vezérlő (Set Preset + 98) BYTE Zoom Tele 0x20 Zoom Wide 0x40 Focus Near Focus Far 0x80 Menu be/ki Power be Power ki Pelco D Stop Menu be/ki 0x23 Menu be/ki 0x03 BYTE 5 BYTE 5 BYTE 5 BYTE 5 BYTE 5 BYTE 5 BYTE 5 BYTE 6 BYTE 6 BYTE 6 BYTE 6 BYTE 6 BYTE 6 BYTE 6 BYTE 7 BYTE 7 BYTE 7 BYTE 7 BYTE 7 BYTE 7 BYTE 7 BYTE 5 BYTE 6 BYTE 7 Don't care BYTE 5 BYTE 5 BYTE 6 0x5F BYTE 6 0x62 BYTE 7 BYTE 7 3 Digital Power Zoom

14 7. SD menü SD jelzések a következők lehetnek: X0000 ID WAIT 7 X32 8. Fókusz Az első ikon megjelenik kézi fókusz üzemmódban 2. Tükör (MIRRR) Abban az esetben, ha a funkció be van kapcsolva, a kép fordítva kerül kijelzésre. A második ikon fog megjelenni a képernyőn. 3. Háttérfény kompenzáció (BLC) Abban az esetben, ha a képernyő közepén elhelyezkedő objektum mögött túl erős a megvilágítás. A BLC funkció bekapcsolásával ez a jelenség csökkenthető. 4. WBC (fehér színegyensúly beállítás) 5. Shutter sebessége 6. Kamera azonosító 7. Bekapcsolás után az üzemi állapot eléréséig 8. Zoom, fényerő, képélesség kijelzése (lásd 5. oldal) CLR VIDE CAMERA 4

15 SD jelzés Leírás Fókusz mód Nincs kijelzés Automatikus fókusz mód Manuális fókusz mód 2 Tükör funkció 3 Háttérfény kompenzáció 4 WBC mód Fehér színegyensúly Nincs kijelzés Nincs kijelzés Nincs kijelzés 5 Shutter sebessége Nincs kijelzés /25 /0000 Kikapcsolva Képernyő jobbra vagy balra forgatása Háttérfény kompenzálás kikapcsolva Háttérfény kompenzálás bekapcsolva Automatikus fehér színegyensúly A MENU gomb rövid ideig (kb. 3 mp) tartó megnyomása hatására az aktuális fehéregyensúly beállításra, a gomb elengedésekor pedig rögzítésre kerül. Normál shutter (:50) 8 különböző érték 6 Kamera azonosító A kamerák távoli vezérléséhez szükséges azonosító (000~255) 7 Készenléti mód Wait Kamera készenléti állapotának kijelzése az üzemi állapot eléréséig 8 Zoom kijelzés 6x: csak optikai ZM mód 32x: 2x digitális ZM mód 92x: 2x digitális ZM mód 8. Képélesség beállítása 8.2 Fényerősség SHP x0 beállítása x 8 5 Digital Power Zoom

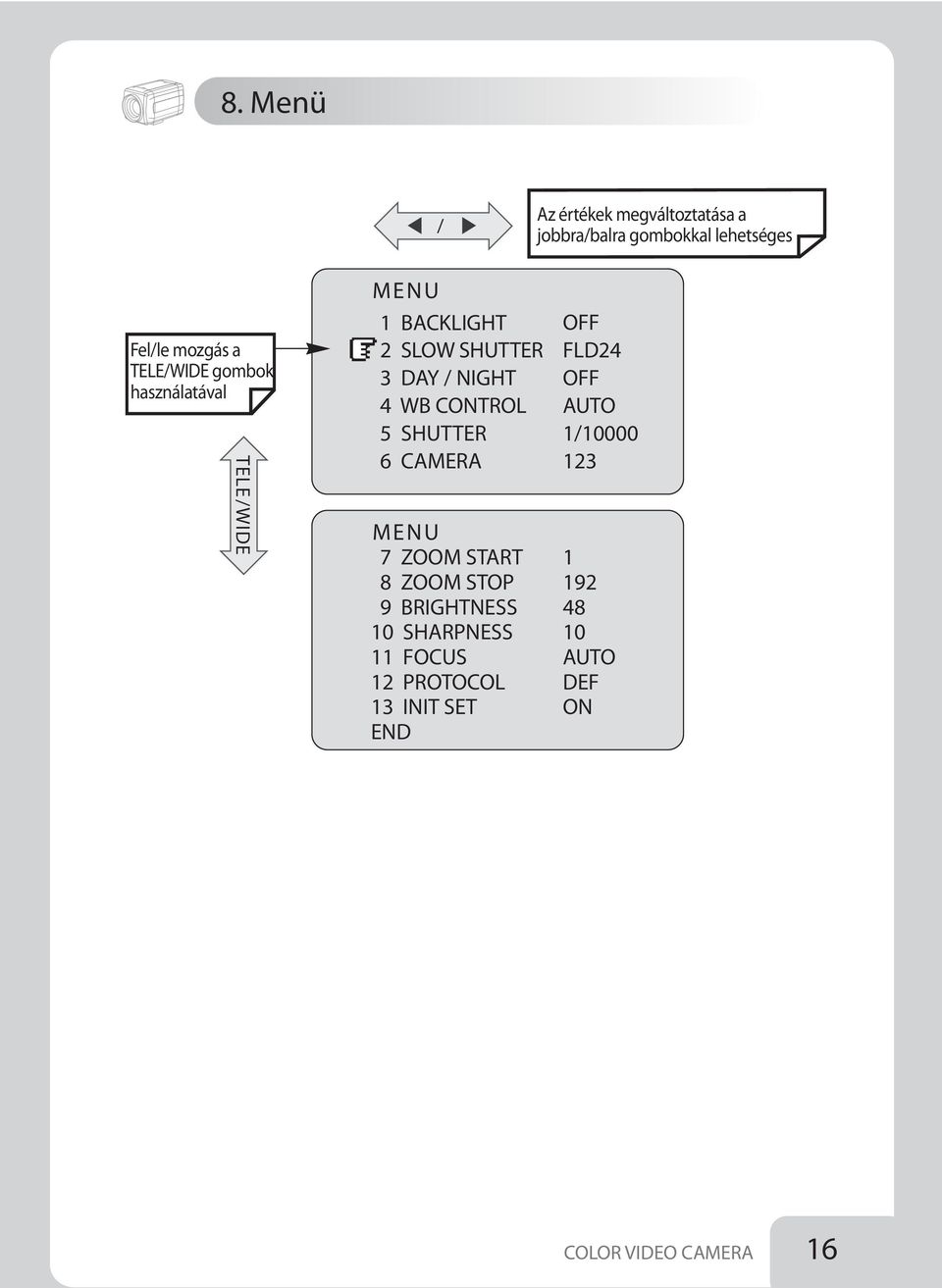

16 8. Menü / Az értékek megváltoztatása a jobbra/balra gombokkal lehetséges Fel/le mozgás a TELE/WIDE gombok használatával TELE / WIDE MENU BACKLIGHT 2 SLW SHUTTER 3 DAY / NIGHT 4 WB CNTRL 5 SHUTTER 6 CAMERA MENU 7 ZM START 8 ZM STP 9 BRIGHTNESS 0 SHARPNESS FCUS 2 PRTCL 3 INIT SET END FF FLD24 FF AUT / AUT DEF N CLR VIDE CAMERA 6

17 9. Menü felépítése Elnevezés Háttérfény kompenzáció BLC mód kiválasztása FF --> N (BACKLIGHT) 2 Negatív/Pozitív (NEG/PS) Negatív és pozitív képmegjelenítési módok közötti váltás N: negatív mód FF: pozitív mód Csökkentett Shutter (SLW SHUTTER) Használatakor alacsony megvilágítási értékek esetén is színes képet kapunk 3 Day&Night mód (DAY/NIGHT) Használja ezt rossz fényviszonyoknál a folyamatos megfigyelés érdekében. AUT --> N--> FF 4 Fehér színegyensúly beállítás (WB CNTRL) AUT: legoptimálisabb színek megtartása a változások automatikus követésével. Tartomány: 2800K ~ 8000K PUSH AUT (PWB): használatakor pontos és állandó fehér színegyensúly beállítása válik lehetővé a változások követése nélkül AUT mód bekapcsolása: fehér színegyensúly automatikusan változik PUSH AUT mód bekapcsolása fehér színegyensúly nem változik 5 Shutter (SHUTTER) Shutter sebességének kiválasztására (8 szint) Normál (/50), /25, /250, ---/ Kamera azonosító (ID) Több kamera csatlakoztatásakor, azonosító szám adható minden kamerának egyenként. (FF [ki], -255: összesen 256 azonosító adható) Figyelmeztetés: állítsa be a kamera számát és az azonosító folyamatosan kijelzésre kerül 7 ZM START A ZM kezdeti értékének megadása 8 ZM STP ZM végső értékének megadása 9 Fényerő Fényerő megváltoztatása (0 ~ 48) (BRIGHTNESS) 0 Képélesség Kép kontúrjának megadása (0 ~ 5) (SHARPNESS) Fókusz (FCUS) AUT: automatikus fókusz PUSH AUT: manuális fókusz 2 Protokoll (PRTCL) DEF: alapértelmezett P/D : Pelco-D 3 Kezdeti beállítás (INITIAL SET) N: elmentett adatok frissítése adatok visszaállítása a gyári értékekre. 7 Digital Power Zoom

18 0. Műszaki adatok Jelrendszer 625 sor Képkiolvasási rendszer 2: Interlace Horizontális olvasási frekvencia KHz Vízszintes olvasási frekvencia 50 Hz Képérzékelő /4 Sony Super HAD CCD Pixelek száma 752(H)x582(V) Jel-zaj viszony több, mint 48dB (AGC ki) Felbontás 480 TV sor Videójel kimenet.0 Vp-p (75 ohm, kompozit) ptika 6x optikai zoom (F.4, f=3.9~62.4mm) Video AF Digitális ZM 2x (max.: 92x) Minimális érzékelési távolság cm (Wide) / m (Tele) Fényérzékenység színes (0.5lux), FF (0.00lux, DSS) Szinkronizáció belső SD be/ki Shutter sebessége (8 szint) /50 ~ /0000 mp Ki-/bemeneti csatlakozások vezérlés: 5 tűs csatlakozó, táp: 2 pólusú csavaros csatlakozás, videó: BNC Tápellátás 2V DC stabilizált, max.: 5.4W / 450mA Méretek [mm] 58(szél.) x 58(mag.) x 03.4(mély.) Súly 300g CLR VIDE CAMERA 8
