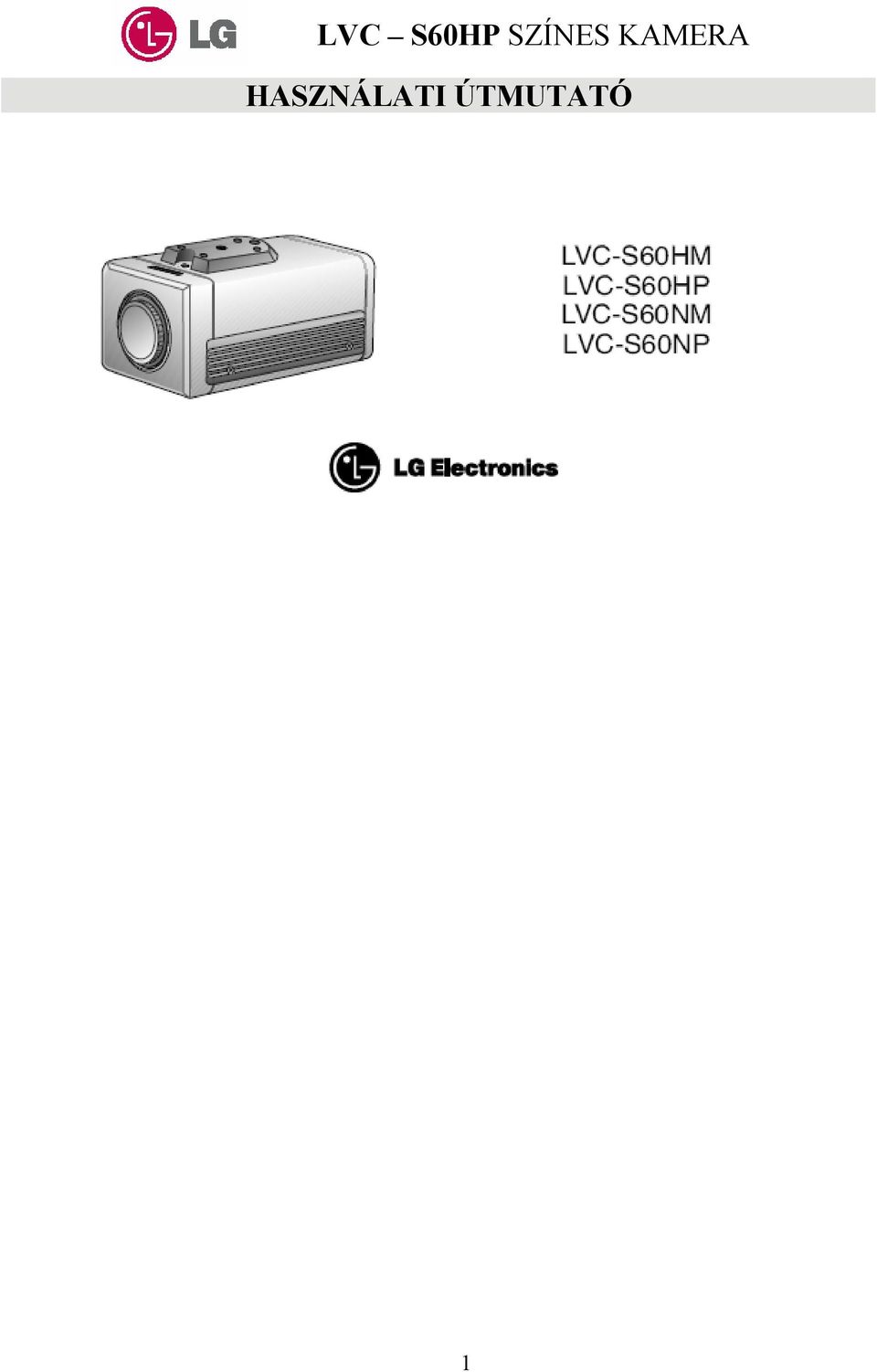

1 LVC S60HP SZÍNES KAMERA HASZNÁLATI ÚTMUTATÓ 1

2 Tartalom Tulajdonságok oldal Előírások a biztonságos üzemeltetés érdekében oldal A kamera részei és azok funkciói oldal Csatlakozások oldal. oldal Hátsó fókusz beállítása oldal Kamera beüzemelése oldal Specifikációk oldal Tulajdonságok: - nagy felbontás és érzékenység az 1/3 hüvelykes Super HAD CCD-vel - Line Lock AC24V tápegységről való üzemeltetéskor - CS gyűrű (opcionálisan külön gyűrű C lencsékhez) - választható áramforrás AC24V / DC12V - polaritás nélküli DC12V Kezelési útmutató: - távolítsa el a port és szennyeződéseket a lencse felületéről egy fúvókával - puha, száraz ruhával törölje le a kamera külső burkolatát. Ha nagyon bepiszkolódott, akkor használjon egy kevés semleges tisztítószerrel átitatott ruhát s utána törölje szárazra. Kerülje az illékony oldószerek használatát, mint például higító, alkohol, benzin. Ezek sérülést okozhatnak a külső burkolaton. 2

-6. oldal Csatlakozások---------------------------------------------------------------------------7.-8. oldal. oldal Hátsó fókusz beállítása---------------------------------------------------------------------------9.

3 Előírások a biztonságos működés érdekében AC24V tápegységet, esetleg helyette DC12V tápegységet használjon. Figyelmeztetés! Figyeljen az AC frekvenciára amikor Line Lock módban üzemelteti a kamerát! AC24V /60 Hz/ : S60HM / S60NM AC24V /50 Hz/ : S60HP / S60NP A kamera kezelése: Vigyázzunk, hogy ne öntsünk vizet vagy más folyadékot a kamerára. Ne kerüljön gyúlékony anyag vagy fém a borítás alá. A kamera elromolhat vagy kigyulladhat esetleg áramütést okozhat ha idegen tárgy kerül bele. Működési és raktározási helyek: Ne nézzünk a kamerával hosszabb ideig fényes tárgyakat (például: fényforrások, csillogó alkatrészek). Kerüljük a tárolást és üzemeltetést a következő helyeken: - szélsőségesen hideg vagy meleg helyen (működési hőmérséklet: -10ºC- 50ºC között, mindezek mellett az ajánlott inkább a 0ºC- 45ºC közötti intervallum) - nyirkos vagy poros helyen - eső áztatta helyeken - erős rezgésnek kitett helyeken - elektromágneses kisugárzást adó készülékek közelében 3

A kamera elromolhat vagy kigyulladhat esetleg áramütést okozhat ha idegen tárgy kerül bele.

4 A kamera részei és azok funkciói 1. tartókonzol adapter 2. lencsevédő sapka 3. dőlésszög kapcsoló 4. fázis beállító gomb 5. lencse választó kapcsoló 6. DC írisz-szint választás 7. hátsó fókuszt rögzítő csavar 8. autóírisz lencse csatlakozó 9. hátsó fókuszt állító csavar 10. üzemmód jelző LED 11. BNC csatlakozó video kimenethez 12. tápegység csatlakozó 4

DC írisz-szint választás 7. hátsó fókuszt rögzítő csavar 8.

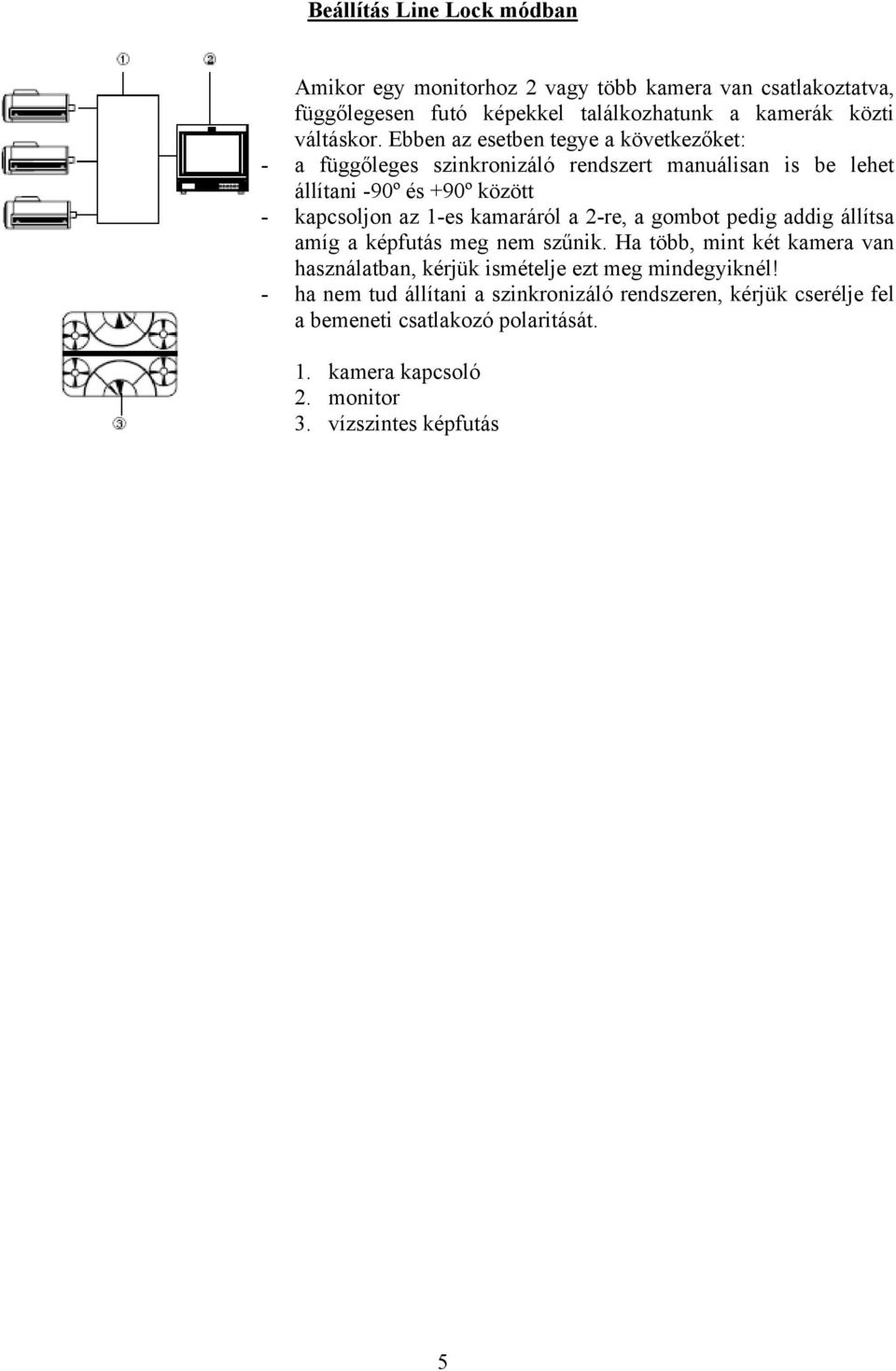

5 Beállítás Line Lock módban Amikor egy monitorhoz 2 vagy több kamera van csatlakoztatva, függőlegesen futó képekkel találkozhatunk a kamerák közti váltáskor. Ebben az esetben tegye a következőket: - a függőleges szinkronizáló rendszert manuálisan is be lehet állítani -90º és +90º között - kapcsoljon az 1-es kamaráról a 2-re, a gombot pedig addig állítsa amíg a képfutás meg nem szűnik. Ha több, mint két kamera van használatban, kérjük ismételje ezt meg mindegyiknél! - ha nem tud állítani a szinkronizáló rendszeren, kérjük cserélje fel a bemeneti csatlakozó polaritását. 1. kamera kapcsoló 2. monitor 3. vízszintes képfutás 5

kamaráról a 2-re, a gombot pedig addig állítsa amíg a képfutás meg nem szűnik.

6 Tápellátás LVC-S60 (DC12V / AC24V kompatibilis) 1. DC12V tápegység Vegye le a vezeték szigetelését ahogy az ábra mutatja, és csatlakoztassa az AC/DC kompatibilis bemenethez a kamera hátsó részén. ( Nem kell figyelni a pozitív és negatív polaritásra.) 2. AC24V tápegység Csatlakoztassa az AC/DC kompatibilis bemenethez a kamera hátsó részén. Figyelmeztetés! Az optimális működés érdekében, kérjük figyeljen rá, hogy 24V-s AC tápegységet csatlakoztasson +/- 10%. Monitor csatlakoztatása 1. video kimenet 2. video bemenet a monitorhoz 6

hátsó részén. ( Nem kell figyelni a pozitív és negatív polaritásra.) 2.

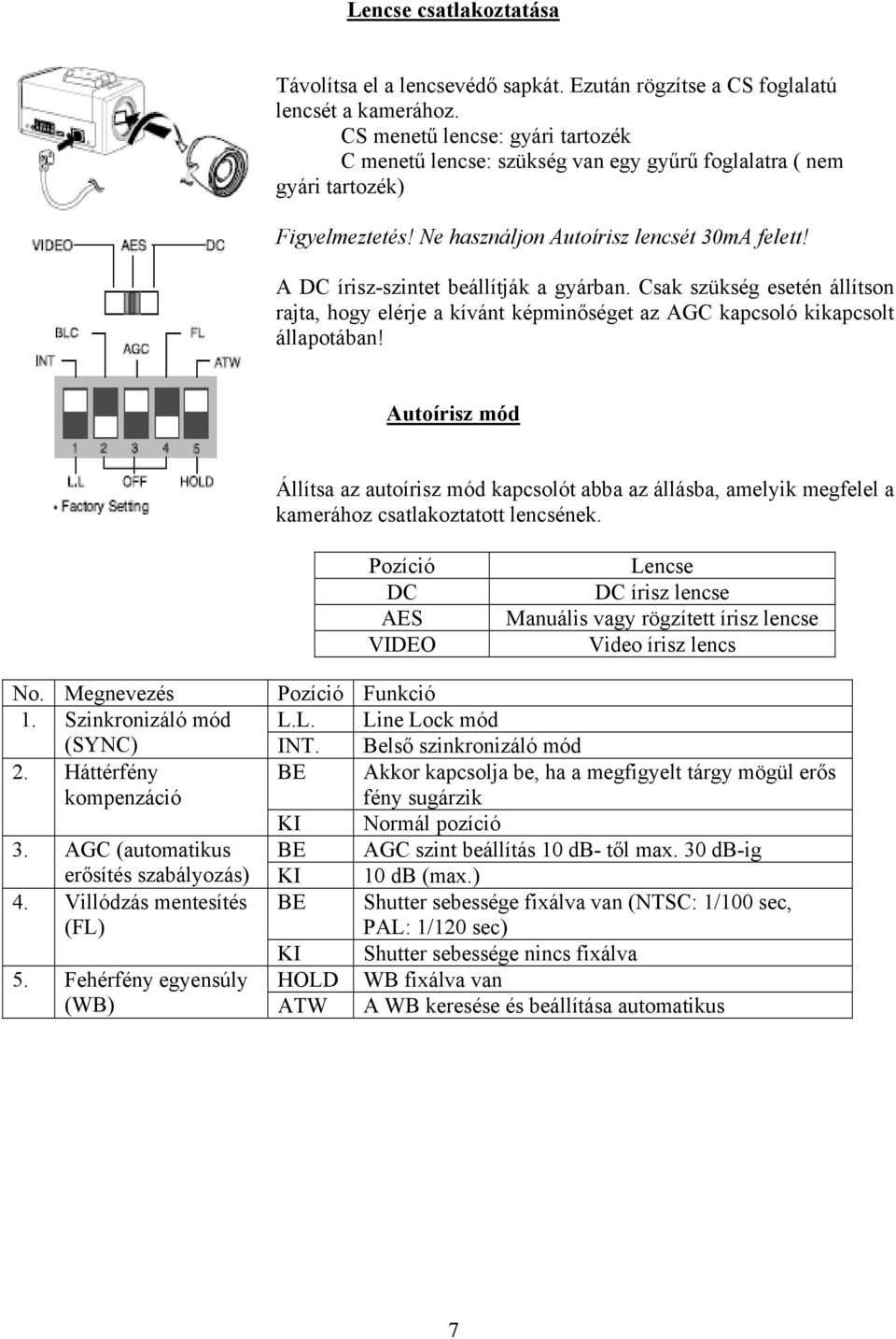

7 Lencse csatlakoztatása Távolítsa el a lencsevédő sapkát. Ezután rögzítse a CS foglalatú lencsét a kamerához. CS menetű lencse: gyári tartozék C menetű lencse: szükség van egy gyűrű foglalatra ( nem gyári tartozék) Figyelmeztetés! Ne használjon Autoírisz lencsét 30mA felett! A DC írisz-szintet beállítják a gyárban. Csak szükség esetén állítson rajta, hogy elérje a kívánt képminőséget az AGC kapcsoló kikapcsolt állapotában! Autoírisz mód Állítsa az autoírisz mód kapcsolót abba az állásba, amelyik megfelel a kamerához csatlakoztatott lencsének. Pozíció DC AES VIDEO Lencse DC írisz lencse Manuális vagy rögzített írisz lencse Video írisz lencs No. Megnevezés Pozíció Funkció 1. Szinkronizáló mód L.L. Line Lock mód (SYNC) INT. Belső szinkronizáló mód 2. Háttérfény kompenzáció BE KI Akkor kapcsolja be, ha a megfigyelt tárgy mögül erős fény sugárzik Normál pozíció 3. AGC (automatikus BE AGC szint beállítás 10 db- től max. 30 db-ig erősítés szabályozás) KI 10 db (max.) 4. Villódzás mentesítés (FL) BE KI Shutter sebessége fixálva van (NTSC: 1/100 sec, PAL: 1/120 sec) Shutter sebessége nincs fixálva 5. Fehérfény egyensúly HOLD WB fixálva van (WB) ATW A WB keresése és beállítása automatikus 7

A DC írisz-szintet beállítják a gyárban. Csak szükség esetén állítson rajta, hogy elérje a kívánt képminőséget az AGC kapcsoló kikapcsolt állapotában!

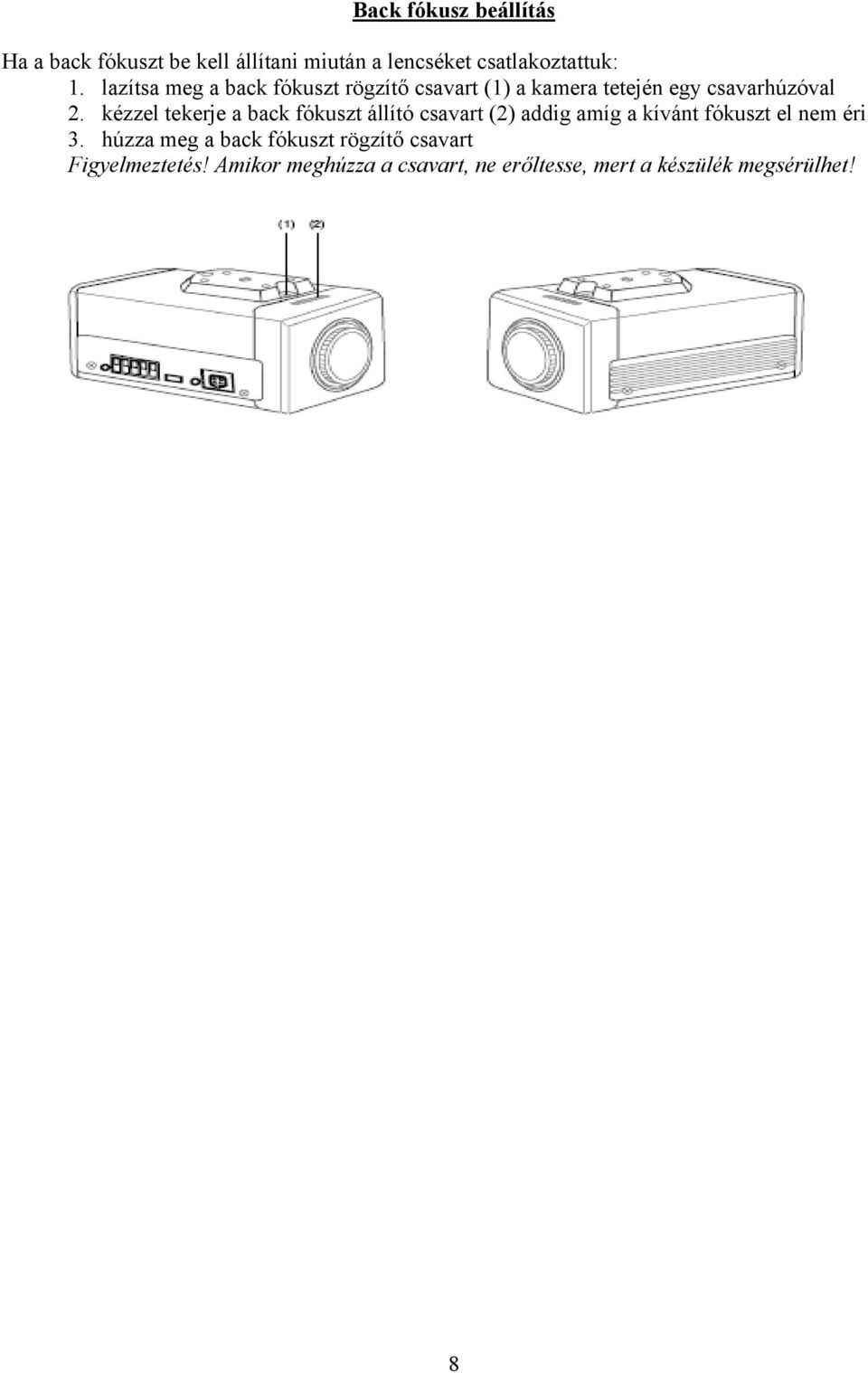

8 Back fókusz beállítás Ha a back fókuszt be kell állítani miután a lencséket csatlakoztattuk: 1. lazítsa meg a back fókuszt rögzítő csavart (1) a kamera tetején egy csavarhúzóval 2. kézzel tekerje a back fókuszt állító csavart (2) addig amíg a kívánt fókuszt el nem éri 3. húzza meg a back fókuszt rögzítő csavart Figyelmeztetés! Amikor meghúzza a csavart, ne erőltesse, mert a készülék megsérülhet! 8

kézzel tekerje a back fókuszt állító csavart (2) addig amíg a kívánt fókuszt el nem éri 3.

9 A kamera beüzemelése A kamera olyan tartókonzol adapterrel van ellátva amely lehetővé teszi az alulról illetve a felülről történő rögzítést is. 9

10 Specifikációk Model LVC-S60HM LVC-S60HP LVC-S60NM LVC-S60NP Rendszer NTSC PAL NTSC PAL Összes/hasznos 410K /380K 470K / 440K 270K / 250K 320K / 290K pixel Képalkotó elem 1/3 Interline Color CCD (Super HAD) Lencse szerelése C/CS menet (opcionálisan közgyűrű C lencsékhez) Írisz vezérlés DC/AES/VIDEO Jeladás Digitális Scan.rendszer 2 : 1 Interface Szinkronizáló Külső / Belső (Line Lock) Belső rendszer Scan.frekvencia 59.94Hz (VD) 50Hz (VD) 59.4Hz (VD) 50Hz (VD) Felbontás Több mint 480 sor vízszintesen Több mint 470 sor vízszintesen Több mint 330 sor vízszintesen Több mint 320 sor vízszintesen Jel/zaj viszony Több mint 50 db Standard 2000 Lux (5100ºK) megvilágítás Érzékenység 0.4 Lux (F1.0) 0.1 Lux (F1.0) (1/3 kimenet) Kimenő video 1 Vp-p kompozit jel (75Ω) jel Hátsó Manuálisan BE / KI (DIP kapcsolóval) megvilágítás Erősítés BE (max. 30 db) / KI (max. 10 db) (DIP kapcsolóval) vezérlése Flickerless BE / KI (DIP kapcsolóval) (villódzás mentesítés) Fehérény Automatikus / HOLD (DIP kapcsolóval) egyensúly Expozíció Automatikusan vezérelt DC írisz szabályozóval/ Video írisz szabályozó/ Automata elektronikus shutter (max. 1/ ) Tápellátás DC12V +/-10% (automata polaritás érzékelővel) / AC24V +/-10% Áramfelvétel 3.5W Működési -10ºC-tól +50ºC-ig (relatív páratartalom: 0-60%) hőmérséklet Tárolási -20ºC-tól +60ºC-ig (relatív páratartalom: 0-85%) hőmérséklet Súly Körülbelül 300g Méretek 55 x 56 x 123 mm 10

rendszer 2 : 1 Interface Szinkronizáló Külső / Belső (Line Lock) Belső rendszer Scan.frekvencia 59.94Hz (VD) 50Hz (VD) 59.
