WCM21VF. Kültéri valós Day&Night IR kamera. Felhasználói kézikönyv. Használat előtt olvassa el a kézikönyvet és őrizze meg a későbbiekre.

Átírás

1 Bozsák Tamás Bozsák Tamás WCM21VF Kültéri valós Day&Night IR kamera Felhasználói kézikönyv Használat előtt olvassa el a kézikönyvet és őrizze meg a későbbiekre. SZATELLIT Elektronikai Zrt. cnbtec.com

2 TARTALOMJEGYZÉK Felhasználói információk Tulajdonságok Telepítés A csomag tartalma Felépítés Csatlakozás A kamera üzemeltetése A MENÜ felépítése Menü beállítások LENS Optika kiválasztása WHITE BALANCE Fehér színegyensúly AGC AGC beállítása DAY NIGHT Day&Night mód beállítása IMAGE ADJ Kép beállítások GENERAL Általános beállítások INITIAL Alap állapot EXIT Kilépés a menüből Hibalehetőségek Műszaki adatok WCM 21VF

3 Felhasználói információk 3 WCM 21VF

4 INFORMÁCIÓ Ez a készülék tesztelve volt, melynek eredményeként megfelel a A osztályú digitális eszközök besorolásába az FCC szabályzat 15. részének értelmében. A tesztelési határértékeket úgy adták meg, hogy azok védelmet biztosítsanak abban az esetben, ha a készülék általános környezetben üzemel. A készülék rádió jeleket használ, generál, és abban az esetben, ha a telepítés nem a felhasználói kézikönyv szerint történik, akkor rádiós kommunikációs zavarok léphetnek fel. FIGYELMEZTETÉS A gyártónak jogában áll megvonni a készülék használatának jogát! Figyelmeztetés Ne telepítse a kamerát szélsőséges hőmérsékleti viszonyoknál! Csak az alábbi hőmérsékleti intervallumban használja: -30ºC ~ 45ºC. Különlegesen magas hőmérsékleten gondoskodjon a beépített hűtés szellőzőnyílásainak tisztán tartásáról! Ne szerelje és használja a kamerát olyan környezetben, ahol túlzott páratartalom van jelen! A túlzott páratartalom a képminőség romlásához vezethet! Ne szerelje a kamerát drasztikusan változó fényviszonyoknál! A hirtelen fényviszony változás vagy vibrálás zavart okozhat a kamera működésénél! Soha ne használja a kamerát olaj vagy gázszivárgásoknál! Ennek következtében zavar következhet be! Ne szerelje szét a kamerát! Nem tartalmaz felhasználók által javítható részeket! A kamerát ne tartsa erős fényforrás felé! Az érzékelő károsodhat! Megjegyzés Ha a kamerát közel szerelik vezeték nélküli kommunikációs eszközökhöz, melyek erős elektromágneses mezőt gerjesztenek, akkor a monitoron zaj, illetve további rendellenesség jelenhet meg. 4 WCM 21VF

5 1. Tulajdonságok 1/3 Interline CCD, MONALISA DSP Felbontás: 600 TV sor színes (650 TV sor FF) Fényérzékenység: színes (0.05lux), FF (0.005lux) Beépített varifokális optika: f= mm/f1.2 IR, DC vezérelt Valós Day&Night (ICR) OSD menü DNR (Digitális zajszűrő) AGC, SBLC, Remegésmentesség Beépített mozgásérzékelés (4db zóna) Privát zóna kitakarás (4db zóna) Tükör funkció Intelligens IR technológia, 18db IR LED IR távolság max. 20m IP66 védettség Tápellátás: 12V DC (stabilizált), max. 500mA Kiegészítő megvilágításként IR sugárzó alkalmazható 5 WCM 21VF

6 2. Telepítés 2.1 A csomag tartalma 2.2 Felépítés 1. IR LED-ek: a környezeti fényviszonyoktól függően automatikusan bekapcsol 2. Fókusz 3. Zoom 4. OSD vezérlő joystick 5. Szerviz monitor kimenet 2.4 Csatlakozás 6 WCM 21VF

7 3. A kamera üzemeltetése 3.1 A MENÜ felépítése 7 WCM 21VF

8 3.2 Menü beállítások a LE: mozgatás a menüben lefele b FEL: mozgatás a menüben felfele c BALRA: paraméterek megváltoztatása a menüpontokban d JOBBRA: paraméterek megváltoztatása a menüpontokban e MENÜ: a joystick alaphelyzetében nyomja meg a gombot f Segéd videójel kimenet (Felszerelés után a kamera teljes mértékben beköthető. A kimenetre egy monitort csatlakoztatva utólag is elvégezhetőek a beállítások.) A kamera alján található védőkupak eltávolítása után az ott található mini joystickkal végezheti el a szükséges beállításokat a menüben. Tartsa nyomva a MENU gombot 1 másodpercig a menübe történő belépéshez. Az egyes menüpontokra mozgatva a kurzort, megjelennek a hozzá tartozó almenük. A MENU gomb ismételt megnyomására beléphetünk az almenübe LENS Optika kiválasztása A kamerában DC vezérlésű optika található. Ne változtassa meg az optika típusát mert a gyári paraméterek nem lesznek érvényesek. ESC (írisz nélküli vagy kézi íriszű) optika esetén a MENU gomb megnyomásával a következő opciókat állíthatja be: 1. BRIGHTNESS Fényerő (0 ~ 20) 2. FLK Remegésmentesség (Ki/ Be) A Shutter sebességét 1/120-ra állítja, csökkentve az 50Hz-es megvilágítás okozta képremegést DC vezérlésű optika alkalmazása esetén, a MENU gomb ismételt megnyomása után lehetőség van a fényerő beállítására. 1. DC LEVEL DC szint szabályzó (0 ~ 20) 2. FLK Remegésmentesség (Ki/ Be) A Shutter sebességét 1/120-ra állítja, csökkentve az 50Hz-es megvilágítás okozta képremegés 3. SHUTTER Shutter sebessége A gombok segítségével beállíthatja a Shutter értékét. 8 WCM 21VF

9 3.2.2 WHITE BALANCE Fehér színegyensúly A gombokkal beállíthatja a fehér színegyensúly módját: ATW / MANUAL / PUSH 1. ATW ATW módban a fehér színegyensúly dinamikusan követi a változásokat a látható fénytartományban: 2000 K és K között. Az alapbeállítások az általános bel- és kültéri alkalmazás esetén megfelelőek. 2. MANUAL (kézi) A felhasználó által külön külön beállítható a piros és a kék színek aránya (0 ~ 160). 3. PUSH (pillanatnyi) Amennyiben ezt a módot választja, akkor a MENU gomb megnyomásakor a kamera az aktuális kép alapján beállítja az egyensúlyt és állandóan tartani fogja AGC AGC beállítása Az AGC alapértelmezett értéke: ON (be). Az AGC értékének beállítása: 0 ~ 20 között (0=min.) DAY NIGHT Day&Night mód beállítása A gombokkal beállíthatja a D&N megjelenítés módját. IRLED / COLOR / B/W 1. IRLED Intelligens IR megvilágítás MODE: a szabályzás módjának beálítása - WIDE: a kép teljes tartalmának a kiértékelése alapján - SMART: kizárólag a világos részletek kiértékelése alapján CHANGE LEVEL: váltási szint LOW / MIDDLE / HIGH (Alacsony / Közepes / Magas) 2. COLOR- Színes mód 3. B/W Fekete-Fehér mód BURST Erősítés ki/bekapcsolása 9 WCM 21VF

10 3.2.5 IMAGE ADJ Kép beállítások 1. SBLC- Super Back Light Compensation (Szuper háttérfény kompenzáció) OFF / LOW / MIDDLE / HIGH (Ki / Alacsony / Közepes / Magas) FF módban automatikusan kikapcsol. 2. DNR Digital Noise Reduction (Digitális zajcsökkentés) OFF / LOW / MIDDLE / HIGH (Ki / Alacsony / Közepes / Magas) A képen megjelenő zaj csökkentésére alkalmazható, különösen rossz fényviszonyok esetén. 3. SHARPNESS Képéelsség Képélesség beállítása (0-20) 4. MIRROR- Tükrözés ON értékre állítva a kép job és bal oldala felcserélődik 5. MOTION - Mozgásérzékelés A Mozgásérzékelő területének beállításához nyomja meg a MENU gombot a részletesebb beállításhoz. 1. AREA Mozgásérzékelés területe Válassza ki a beállítani kívánt terület sorszámát. 2. DISPLAY Megjelenítés engedélyezése. a. Beállítás alatt a terület körvonalának megjelenítése b. Megfigyelés közben az esemény jelzése az OSD-n keresztül 3. SENSITIVITY Érzékenység A beállított terület érzékenysége (1 ~ 24, 1= legérzékenyebb) 10 WCM 21VF

11 4. TOP / BOTTOM / LEFT / RIGHT A terület befoglaló oldalainak szerkesztése TOP: a terület felső határa (8 ~ 126) BOTTOM: a terület alsó határa (8 ~ 126) LEFT: a terület bal oldali határa (4 ~ 191) RIGHT: a terület jobb oldali határa (4 ~ 191) 5. INITIAL Alap állapot A területek alapértelmezett értékeinek visszaállítása 6. RETURN Visszalépés egy szinttel a menüben 6. PRIVACY Privát zónák beállítása A Privát zónák területének beállításához nyomja meg a MENU gombot a részletesebb beállításhoz. 1. AREA Privát zóna területe Válassza ki a beállítani kívánt terület sorszámát. 2. DISPLAY Megjelenítés engedélyezése. c. Beállítás alatt a terület körvonalának megjelenítése d. Megfigyelés közben a beállított terület kitakarása 3. COLOR A kitakarás területének színe Fehér / Sárga / Zöld / Kék / Piros / Fekete / Szürke 4. TOP / BOTTOM / LEFT / RIGHT A terület befoglaló oldalainak szerkesztése TOP: a terület felső határa (8 ~ 126) BOTTOM: a terület alsó határa (8 ~ 126) LEFT: a terület bal oldali határa (4 ~ 191) RIGHT: a terület jobb oldali határa (4 ~ 191) 11 WCM 21VF

12 7. COLOR GAIN Színerősítés A Piros és Kék színek intenzitásának beállítása. 1. R-Y Piros szín intenzitás beállítása (0-20) 2. B-Y Kék szín intenzitás beállítása (0-20) 8. INITIAL Alap állapot A menüpontban elérhető paraméterek gyári alapértékekre történő visszaállítása. 9. RETURN Visszalépés egy szinttel a menüben GENERAL Általános beállítások 1. CAMERA ID - Kamera azonosító (RS-485) 2. ID Azonosító megjelenítése (RS-485) 3. CAM TITLE Kamera elnevezés Állítsa ON-ra a gombokkal A szerkesztéshez nyomja meg a MENU gombot Az azonosító max. 8 karakter hosszú lehet A gombokkal változtathatja meg a kurzor pozícióját A gombokkal változtathatja meg a kurzor értékét 4. LANGUAGE Nyelv Jelenleg csak az angol (English) érhető el. 5. SYNC Szinkronizáció A kamera kizárólag a belső szinkronizációt (INT) támogatja. 6. BAUDRATE Átviteli sebesség 7. VERSION Szoftver verzió 8. INITIAL Alap állapot A menüpontban elérhető paraméterek gyári alapértékekre történő visszaállítása. 9. RETURN Visszalépés egy szinttel a menüben INITIAL Alap állapot A kamera minden paraméterének gyári alapértékekre történő visszaállítása EXIT Kilépés a menüből A menüből való kilépéshez mozgassa a kurzort az EXIT menüpontra és nyomja meg a MENU gombot. 12 WCM 21VF

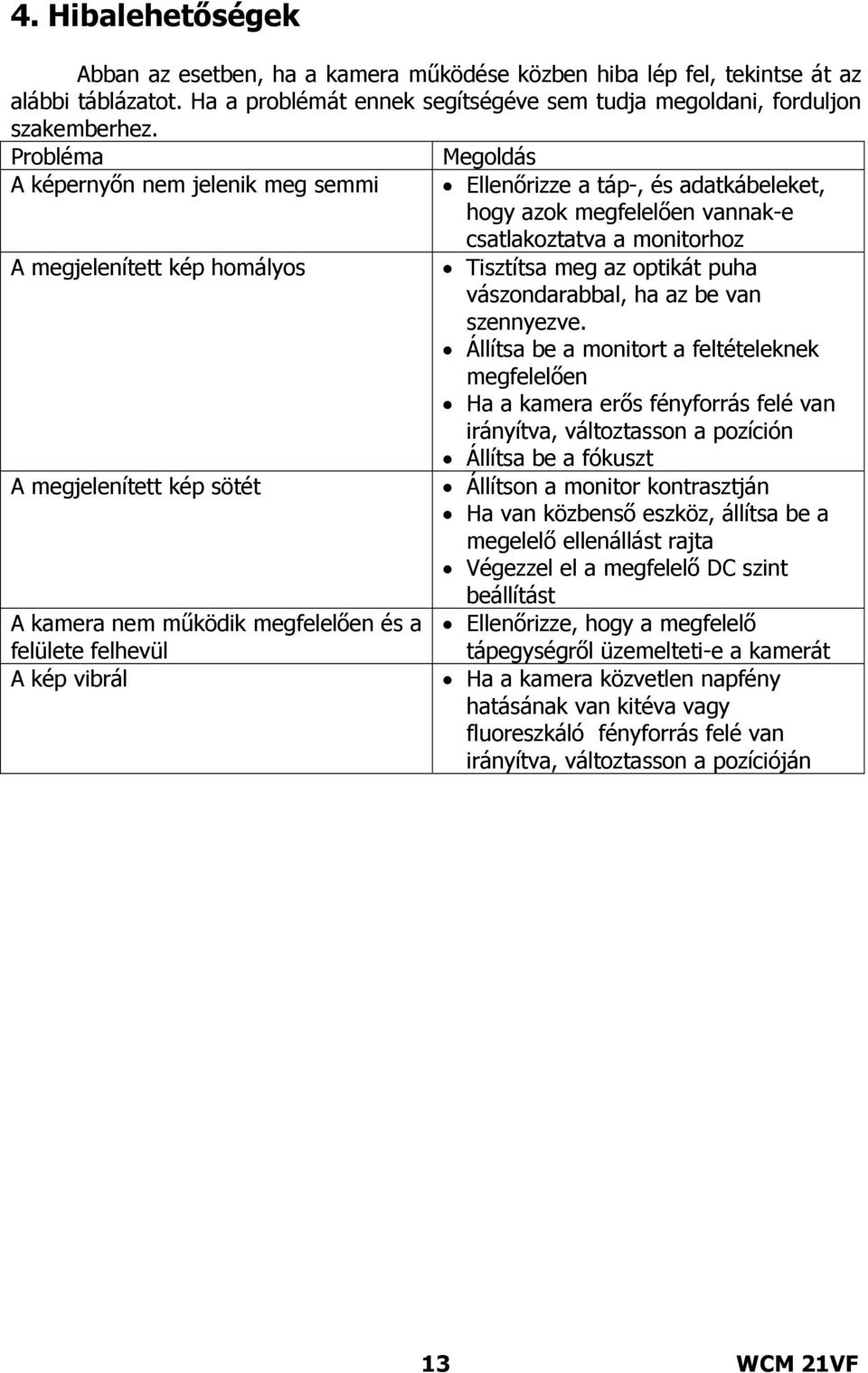

13 4. Hibalehetőségek Abban az esetben, ha a kamera működése közben hiba lép fel, tekintse át az alábbi táblázatot. Ha a problémát ennek segítségéve sem tudja megoldani, forduljon szakemberhez. Probléma A képernyőn nem jelenik meg semmi A megjelenített kép homályos A megjelenített kép sötét A kamera nem működik megfelelően és a felülete felhevül A kép vibrál Megoldás Ellenőrizze a táp-, és adatkábeleket, hogy azok megfelelően vannak-e csatlakoztatva a monitorhoz Tisztítsa meg az optikát puha vászondarabbal, ha az be van szennyezve. Állítsa be a monitort a feltételeknek megfelelően Ha a kamera erős fényforrás felé van irányítva, változtasson a pozíción Állítsa be a fókuszt Állítson a monitor kontrasztján Ha van közbenső eszköz, állítsa be a megelelő ellenállást rajta Végezzel el a megfelelő DC szint beállítást Ellenőrizze, hogy a megfelelő tápegységről üzemelteti-e a kamerát Ha a kamera közvetlen napfény hatásának van kitéva vagy fluoreszkáló fényforrás felé van irányítva, változtasson a pozícióján 13 WCM 21VF

14 5. Műszaki adatok Típus WCM 21VF Képkiolvasás 2:1 Interlace Képérzékelő 1/3 Interline CCD Effektív pixelek száma 752(H) x 582(V) 440k Felbontás 600 TV sor színes (650 TV sor FF) Videójel kimenet kompozit videójel, 1.0Vp-p, 75 ohm BNC Jel-zaj viszony több, mint 50dB (AGC ki) varifokális optika: f= mm/f1.2 IR, Optika DC vezérelt Vízszintes látószög Fényérzékenység színes (0.05lux), FF (0.005lux) OSD beépített Day&Night valós (auto/színes/ff/külső) IR LED 18db (850nm) IR hatótávolság max. 20m, Intelligens IR technológia DNR alacsony / közepes / magas / ki Fehér színegyensúly auto / kézi / rögzített AGC ki / be (állítható) SBLC alacsony / közepes / magas / ki auto (1/50 1/120000) / kézi / Elektronikus Shutter Remegésmentesség Mozgásérzékelés ki / be (4db programozható zóna) Privát zóna kitakarás ki / be (4db programozható zóna) Tükör funkció ki / be (vízszintesen) Képélesség ki / be (20 állítható szint) IP védettség IP66 Működési hőmérséklet -20 C C Tápellátás / Áramfelvétel 12V DC (stabilizált) / max. 500mA Méretek [mm] 78.0(mag.) x 150.0(hossz.) Súly 800g 14 WCM 21VF
