1 Használati útmutató 1.1 verzió április

2 BIZTONSÁGI ELŐÍRÁSOK FIGYELEM: Az elektromos áramütés kockázatának csökkentése érdekében soha nem vegyük le a berendezés fedőlapját vagy hátlapját. A berendezés belsejében nincsenek felhasználó által javítható részek; meghibásodás esetén mindig hívjunk szakembert. FIGYELMEZTETÉS: Az esetleges tűz vagy elektromos áramütés megelőzése érdekében a berendezést soha ne érje eső, illetve ne üzemeltessük nedves környezetben. Ez a szimbólum figyelmeztet a burkolaton belüli szigeteletlen veszélyes feszültség jelenlétére ez a feszültség elég nagy ahhoz, hogy áramütést okozhasson. Ez a szimbólum figyelmeztet a fontos üzemeltetési és karbantartási utasításokra. A kézikönyvben található ilyen utasításokat mindig tanácsos elolvasni. RÉSZLETES BIZTONSÁGI ÚTMUTATÓ: A berendezés működtetésének megkezdése előtt tanulmányozzuk át az összes biztonsági és üzemeltetési utasítást. A használati útmutató megőrzése: A biztonsági és üzemeltetési utasításokat tartalmazó kézikönyvet mindenképpen meg kell őrizni, mivel később is szükség lehet rá. A figyelmeztető utasítások betartása: A berendezésen és a használati útmutatóban található összes figyelmeztető utasítást be kell tartani. Utasítások követése: Az összes üzemeltetési és felhasználói utasítást be kell tartani. Víz és nedvesség hatása: A berendezést nem szabad vizes környezetben vagy annak közelében használni (pl. fürdőkád, mosogató, mosdó, mosoda közelében, nedves alagsori helyiségben vagy uszodában stb.). Szellőzés: A berendezést úgy kell elhelyezni, hogy ne akadályozzuk meg a üzemszerű szellőzést. Például, a berendezést ne helyezzük ágyra, takaróra vagy olyan hasonló felületre, amely elzárhatja a szellőző nyílásokat: illetve ne helyezzük be beépített egységként, pl. könyves szekrénybe vagy más szekrénybe, mivel ezzel megakadályozzuk a szellőző nyílásokon keresztüli szabad légáramlást. Hő hatása: Hagyjunk mindig elegendő távolságot a berendezés és fűtőtestek, hőtároló egységek, tűzhelyek vagy egyéb hősugárzó berendezések (ideértve az erősítőket is) között. 2

3 Áramforrás: A berendezést csak a használati útmutatóban előírt, illetve a berendezésen megjelölt típusú tápáramforrásra szabad csatlakoztatni. Földelés vagy polarizálás: A készüléket földelnünk kell. A tápkábel védelme: A tápkábeleket úgy kell elvezetni, hogy megakadályozható legyen a rálépés vagy a közelében elhelyezett tárgyak általi kilyukasztás. Különös figyelmet kell szentelni a vezetékeknek és dugaszoknak, a dugaszolóaljzatoknak és annak a pontnak, ahol a tápkábel kilép a berendezésből. Tisztítás: A berendezést csak a gyártó által megadott útmutatások alapján szabad tisztítani. Használaton kívüli időszakok: Hosszabb használaton kívüli időszak esetén a berendezés tápkábelét ki kell húzni a csatlakozóaljzatból. Tárgyak vagy folyadék berendezésbe kerülése: Ügyelni kell arra, hogy ne kerülhessen idegen tárgy a berendezésbe, illetve a burkolat nyílásain keresztül ne folyhasson bele folyadék. Meghibásodások és azok kijavítása: A berendezést csak szakember javíthatja az alábbi esetekben: a tápkábel vagy dugasz megsérült vagy a doboz belsejébe idegen tárgy vagy folyadék került, a berendezést eső érte, a berendezés működése nem az elvárt vagy egyértelmű teljesítménycsökkenés észlelhető vagy a berendezést leejtették vagy egyéb fizikai károsodás érte. Karbantartás: A felhasználó által végrehajtható karbantartási műveletek vagy módosítások a használati útmutatóban szerepelnek. Ettől eltérő bármilyen karbantartási műveletet/javítást csak szakember végezhet. 3

4 TARTALOMJEGYZÉK 1. BEVEZETÉS TERVEZÉSI KONCEPCIÓ TEENDŐK AZ ÜZEMBE HELYEZÉS ELŐTT KEZELŐSZERVEK Előlap Hátlap ALKALMAZÁSOK RENDSZEREK MÉLYSUGÁRZÓ NÉLKÜL MÉLYSUGÁRZÓS RENDSZEREK TÖBBUTAS AKTÍV RENDSZER ULTRABASS PRO HI-FI RENDSZERBEN MŰSZAKI HÁTTÉR BEÉPÍTETT HANGVÁLTÓ BEÉPÍTETT LIMITER TELEPÍTÉS AUDIÓ CSATLAKOZÁSOK MŰSZAKI ADATOK BEVEZETÉS Köszönjük, hogy megtisztelt bennünket bizalmával és az BEHRINGER ULTRABASS EX1200 terméket választotta. A BEHRINGER ULTRABASS PRO egy teljesen újszerű mélyhangerősítő, amely digitális technológiát alkalmaz a szubharmonikusok generálásához és feldolgozásához Tervezési koncepció Miért van szükség a szubharmonikusok előállítására? A felvételek többségénél a kisfrekvenciás spektrum szándékosan szűrve van vagy elveszett az átviteli láncban. Az esetek többségében a felvevő médiumot a korlátozott dinamikatartomány és frekvenciamenet jellemzi. Ennek következtében a felvételből hiányzanak a hangsúlyozott mélyhangok és az eredő hangkép erőtlen. Kihangsúlyozott mélyhangok a BEHRINGER ULTRABASS PRO berendezéssel Az egyszerű mélyhang-kiemeléssel ellentétben az ULTRABASS PRO további szubharmonikusokat állít elő a jelben előforduló legalacsonyabb frekvencia alatt egy vagy két oktávval lejjebb. Ezzel a frekvenciaspektrum mind természetes hangzását tekintve, mind zeneileg kiterjeszthető. A digitális frekvenciaeltoltás segítségével az áramkör új frekvenciaspektrumot hoz létre. Az eredmény egy "száraz" és pontosan definiált kisfrekvenciás kihangsúlyozás búgó hangok vagy egyéb mellékes effektek előfordulása nélkül. 4

5 Beépített limiter Az ULTRABASS PRO a BEHRINGER saját fejlesztésű beépített limiterével van felszerelve, amely megakadályozza a generált kisfrekvenciás jelek levágását a rendszerben következőként csatlakoztatott berendezésben, így védelmet nyújt a túlterheléssel és meghibásodással szemben. Beépített hangváltó Az ULTRABASS két üzemmódban működik: a FULL RANGE módban a mélyfrekvenciákat a rendszer az eredeti jelhez adja hozzá, amit a standard rendszer reprodukál. A 70 Hz-es SPLIT módban a 70 Hz alatti jelek eltávolításra kerülnek, amellyel jelentősen csökkenthető a rendszer terhelése Teendők az üzembe helyezés előtt A BEHRINGER ULTRABASS PRO berendezést gyárilag gondosan becsomagoltuk, és a csomagolást úgy terveztük, hogy az egység védett legyen az esetlegesen előforduló durva bánásmóddal szemben. Mindamellett javasoljuk a csomag és tartalmának alapos átvizsgálását a szállítás közben esetleg előforduló fizikai sérülések szempontjából. Ha az egységen sérülés található semmiképp se küldje vissza a BEHRINGER cég részére, hanem azonnal értesítse a márkakereskedőt és a szállítócéget, ellenkező esetben nem garantáljuk a kár megtérítését vagy a berendezés cseréjét. A szállítással kapcsolatos kárigényeket az áruküldemény címzettjének kell bejelenteni. A BEHRINGER ULTRABASS PRO a 19"-os rackben egy egységnyi helyet foglal el. A hátlap mögött hagyjon legalább 4" helyet a csatlakozókhoz. A berendezés körül elegendő hely álljon rendelkezésre a szellőzéshez. Ne helyezze az ULTRABASS PRO berendezést magas hőmérsékletű készülékekre, pl. erősítőre. A készülék táphálózatra csatlakoztatása előtt ellenőrizzük, hogy az adott helyen alkalmazott feszültség megfelel-e a berendezés üzemeltetési feszültségének! A csatlakozóaljzatnál található biztosítéktartón három háromszögjelzés van elhelyezve. Ezek közül kettő egymással szemben van elhelyezve. A berendezés az előbb említett jelölések közelében megjelölt feszültségre van beállítva, és a másik tápfeszültségre való átkapcsolás a biztosítéktartó 180 -os elforgatásával lehetséges. FONTOS: ez a megállapítás nem érvényes a csak egy feszültségre (pl. 115 V) tervezett berendezésekre! Az ULTRABASS PRO a tartozékként adott tápkábellel csatlakoztatható a táphálózatra. A készülék standard IEC csatlakozóaljzattal van felszerelve. A készülék az előírásoknak megfelelő földeléssel van ellátva. A saját biztonsága érdekében soha ne távolítsa el vagy iktassa ki a készülék vagy a tápkábel földelővezetékét. A BEHRINGER ULTRABASS PRO elektronikus szervo-szimmetrikus audió bemenetekkel és kimenetekkel van felszerelve. Az áramköri tervezés gondoskodik a búgás megakadályozásáról, hogy még a legnagyobb üzemi szinteken is biztosítva legyen a hibamentes működés. Az automatikus szervofunkció felismeri az aszimmetrikus csatlakozók jelenlétét és a névleges szintet belsőleg szabályozza a bemeneti és kimeneti jelek közötti szintkülönbségek megakadályozása érdekében. 5

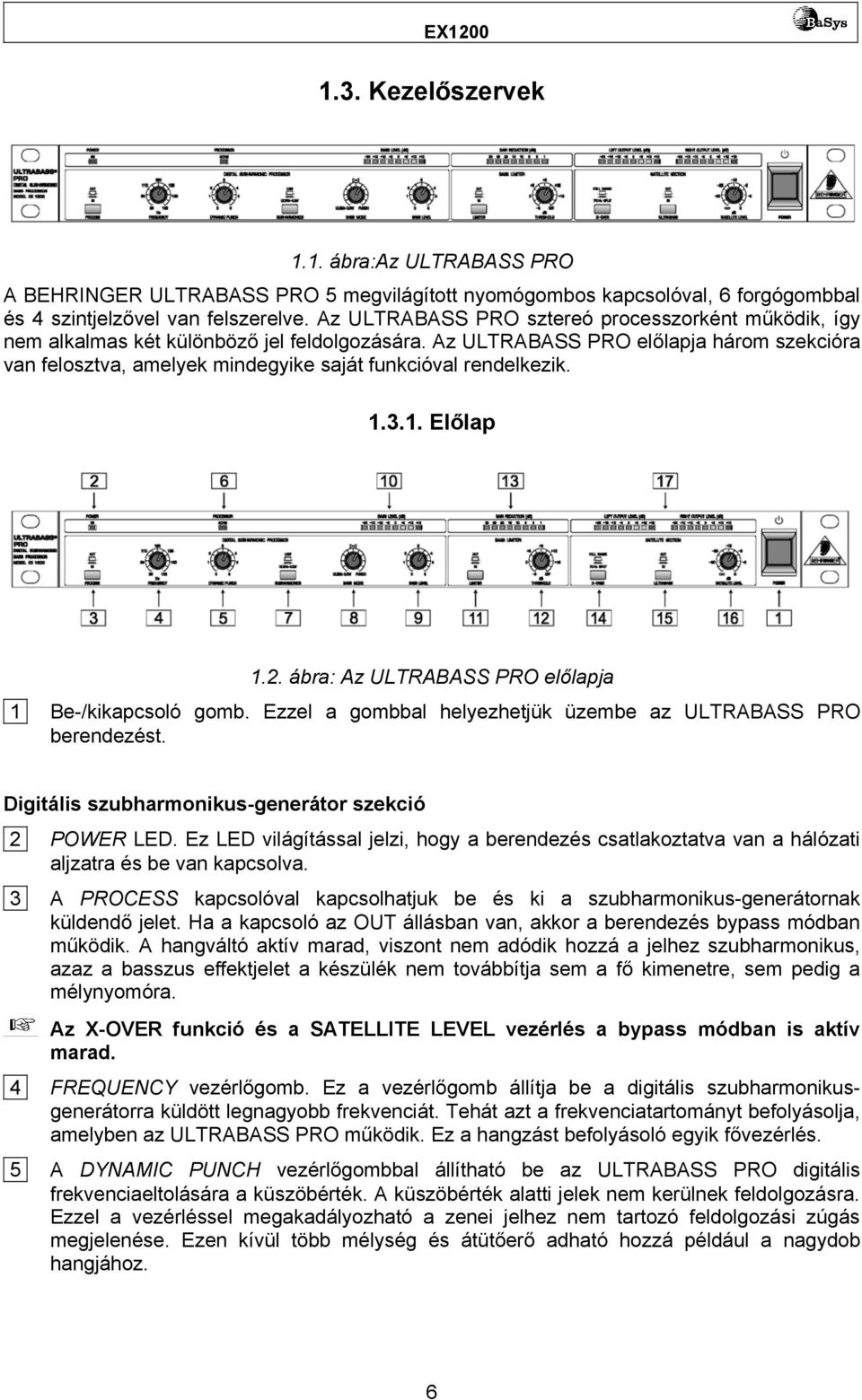

6 1.3. Kezelőszervek 1.1. ábra:az ULTRABASS PRO A BEHRINGER ULTRABASS PRO 5 megvilágított nyomógombos kapcsolóval, 6 forgógombbal és 4 szintjelzővel van felszerelve. Az ULTRABASS PRO sztereó processzorként működik, így nem alkalmas két különböző jel feldolgozására. Az ULTRABASS PRO előlapja három szekcióra van felosztva, amelyek mindegyike saját funkcióval rendelkezik Előlap 1.2. ábra: Az ULTRABASS PRO előlapja 1 Be-/kikapcsoló gomb. Ezzel a gombbal helyezhetjük üzembe az ULTRABASS PRO berendezést. Digitális szubharmonikus-generátor szekció 2 POWER LED. Ez LED világítással jelzi, hogy a berendezés csatlakoztatva van a hálózati aljzatra és be van kapcsolva. 3 A PROCESS kapcsolóval kapcsolhatjuk be és ki a szubharmonikus-generátornak küldendő jelet. Ha a kapcsoló az OUT állásban van, akkor a berendezés bypass módban működik. A hangváltó aktív marad, viszont nem adódik hozzá a jelhez szubharmonikus, azaz a basszus effektjelet a készülék nem továbbítja sem a fő kimenetre, sem pedig a mélynyomóra. Az X-OVER funkció és a SATELLITE LEVEL vezérlés a bypass módban is aktív marad. 4 FREQUENCY vezérlőgomb. Ez a vezérlőgomb állítja be a digitális szubharmonikusgenerátorra küldött legnagyobb frekvenciát. Tehát azt a frekvenciatartományt befolyásolja, amelyben az ULTRABASS PRO működik. Ez a hangzást befolyásoló egyik fővezérlés. 5 A DYNAMIC PUNCH vezérlőgombbal állítható be az ULTRABASS PRO digitális frekvenciaeltolására a küszöbérték. A küszöbérték alatti jelek nem kerülnek feldolgozásra. Ezzel a vezérléssel megakadályozható a zenei jelhez nem tartozó feldolgozási zúgás megjelenése. Ezen kívül több mélység és átütőerő adható hozzá például a nagydob hangjához. 6

7 6 ACTIVE LED. Ez a LED világít a szubharmonikusok generálása közben. A generálás függ a DYNAMIC PUNCH vezérlőgomb beállításától. 7 A LOW/ULTRA-LOW kapcsológombbal állítható be a szubharmonikus-generátor normál szubharmonikusok (1 oktáv) vagy ultra-kisfrekvenciás szubharmonikusok (2 oktáv) előállítására. Csak akkor használjuk az ULTRA-LOW beállítást, ha a használt hangsugárzó-rendszer kezelni tudja az extrém kisfrekvenciákat. 8 A BASS MODE vezérlőgombbal szabályozható a generált kisfrekvencia átütése és melegsége. Ha a vezérlőgombot teljesen balra forgatjuk (ULTRA-LOW), akkor csak az előállított szubharmonikusok kerülnek elküldésre a mélynyomóra, majd hozzáadódnak a szatellit kimeneti jelhez (az ULTRABASS a szatellit szekcióban "ON" módra van kapcsolva). Ahogy a vezérlőgombot jobbra forgatjuk (PUNCH), a műsoranyag eredeti kisfrekvenciái fokozatosan hozzáadásra kerülnek a szubharmonikusokhoz, így a basszushangzás erőteljesebb és átütőbb lesz. Az optimális beállítás nagymértékben függ a műsoranyagtól és a személyes hangérzékeléstől. Nagyon fontos, hogy több beállítást is kipróbáljunk. 9 BASS LEVEL vezérlőgomb. Ezzel a vezérlőgombbal határozható meg a hozzáadott kisfrekvenciák mértéke a 0 (teljes csillapítás) a 6 (maximális effekt) között. Vegyük figyelembe a rendszer névleges teljesítményét. 10 BASS LEVEL mérő. Ez a mérő mutatja a generált kisfrekvenciás jelek mértékét. Mélyhang-limiter szekció 11 A LIMITER INI OUT kapcsolóval kapcsolhatjuk ki és be a mélyhang-limitert. A limiter feladata, hogy megvédje a hangsugárzó rendszert a túlterheléstől. Ha a rendszer nem rendelkezik külön mélynyomóval, akkor szabályozni kell a jelcsúcsokat, hogy a membrán extrém elmozdulása ne idézhesse elő a hangsugárzó meghibásodását. 12 THRESHOLD vezérlőgomb. A limiter az újonnan generált kisfrekvenciás jelet a beállított értékre korlátozza. A küszöbérték beállítási tartománya: 0 db és "OFF" (kikapcsolt limiter) között. A normál jel nincs korlátozva! A hangsugárzók meghibásodásának megakadályozása érdekében a kimeneti szint tekintetében ugyanazt a biztonsági többletet kell tekintetbe venni, mint az ULTRABASS PRO nélküli normál üzemelés esetén. 13 GAIN REDUCTION mérő. Ez a mérő jelzi, hogy a limitert üzembe helyezték az erősítéscsökkentés vezérlésének ellátására. Ebben az esetben tanácsos a mélyhangszintet csökkenteni a LEVEL vezérlőgombbal. A limiter felhasználható egy effekt létrehozására is. A megfelelő beállítással lehetőség van az úgynevezett hangosságszint effekt létrehozására. Alacsony hangerőszinten az ULTRABASS PRO további harmonikusokat hoz létre és kiterjeszti a használt rendszer tartományát, míg magasabb hangerőn a limiter korlátozza a létrehozott szubharmonikust, hogy a rendszerben biztosított legyen a maximális hangnyomás. 7

8 Szatellit szekció 14 Az X-OVER funkció felüláteresztő szűrőként működik a sztereó főmezőben egy mélysugárzóval kombinált használatra. Az aktivált felüláteresztő szűrő megakadályozza, hogy a generált kisfrekvenciák túlterheljék a fő hangsugárzókat (többutas aktív rendszerként működik). Ha az X-OVER kapcsolót a SPLIT állásba helyezzük, akkor a készülék az összes 70 Hz alatti kisfrekvenciás tartományba eső jelet kiszűri a sztereó fő jelútvonalon, és az újonnan generált kisfrekvenciás jelek kizárólag a mélysugárzóra kerülnek továbbításra a mélysugárzó kimeneten át. Ha az X-OVER funkció a FULL RANGE módba van kapcsolva, akkor a generált szubharmonikusok hozzáadhatók az eredeti sztereó jelhez az ULTRABASS kapcsológomb megnyomásával. A kisfrekvenciás jel továbbra is a mélysugárzó kimeneten vehető le. 15 ULTRABASS kapcsológomb. Az ULTRABASS kapcsológombbal a generált szubharmonikus átirányítható a szatellit hangsugárzókra. Ez hasznos lehet akkor, ha sima átmenetet szeretnénk biztosítani a mélysugárzó és szatellit hangsugárzó között, vagy ha nem használunk mélysugárzót. 16 SATELLITE LEVEL vezérlőgomb. Ez a gomb szolgál a fő hangsugárzó rendszer szintjének vezérlésére a szélessávú üzemmódban, illetve a szatellit hangsugárzók szintjének beállítására az osztott (X-OVER) üzemmódban. A szatellit kimeneten megjelenő hozzáadott basszusfrekvenciák nem függnek a SATELLITE LEVEL vezérlőgomb beállításától. Csak a BASS LEVEL vezérlőgombok beállítása vezérli a szubharmonikusok szintjét. 17 LEFT / RIGHT OUTPUT LEVEL mérő. Ezzel a szintmérővel ellenőrizhető az ULTRABASS PRO bal és jobb kimeneti szintje. Amint azt már előzőleg is említettük az ULTRABASS PRO több olyan vezérléssel rendelkezik, amely befolyásolja a készülék hangjellemzőit. A FREQUENCY, DYNAMIC PUNCH, SUBHARMONICS és BASS MODE vezérlések szolgálnak a hangzás módosítására. A többi vezérlés azt szabályozza, hogy az effekt mennyire legyen hallható, és hogy a berendezés hogyan kapcsolódjon a rendszerhez Hátlap 1.3. ábra: Az ULTRABASS PRO hátlapja 18 Hálózati csatlakozóaljzat. A tartozékként mellékelt hálózati kábellel végezzük el a készülék csatlakoztatását az áramforrásra. Ezzel kapcsolatban ajánlatos elolvasni a Telepítés fejezetet. 8

9 19 Biztosítéktartó/tápfeszültség-választó. A berendezés első bekapcsolása előtt ellenőrizni kell, hogy a választókapcsoló állása megfelel-e a rendelkezésre álló hálózati feszültségnek. Csere céljából kizárólag azonos típusú és értékű biztosíték használható. 20 Gyári sorozatszám. Érdemes időt szentelni a jótállási jegy kitöltésére, és a vásárlástól számított 14 napon belül visszajuttatni a gyártóhoz a bővített garancia érvényesítése érdekében. Lehetőség van online regisztrációra is a weboldalon. 21 AUDIO IN bemenetek: az ULTRABASS PRO TRS és XLR típusú audió bemenetekkel rendelkezik. 22 AUDIO OUT kimenetek: ezek az ULTRABASS PRO audió kimenetei. A kimenetek szimmetrikus és aszimmetrikus TRS és XLR csatlakozóként vannak kialakítva. 23 SUBWOOFER OUT. Ez a kimenet szolgál a mélysugárzó rendszer csatlakoztatására. Ez a kimenet is rendelkezésre áll szimmetrikus és aszimmetrikus TRS és XLR csatlakozóként. 2. ALKALMAZÁSOK 2.1. Rendszerek mélysugárzó nélkül 2.1. ábra: Az ULTRABASS PRO mélysugárzót nem tartalmazó rendszerben Ebben a standard alkalmazásban az ULTRABASS PRO a keverőpult és a jelforrás, illetve a végerősítő közé van beillesztve. Az újonnan generált kisfrekvenciás jelek az eredeti jelhez adódnak hozzá, és azokat a meglévő rendszer reprodukálja. Csatlakoztassuk az ULTRABASS PRO egységet a rendszerhez és állítsuk be az alábbi módon a vezérlőgombokat és kapcsolókat: 9

10 2.1. táblázat: Kezdő beállítás Ezután nyomjuk meg a PROCESS gombot és forgassuk jobbra a DYNAMIC PUNCH vezérlőgombot, amíg az ACTIVE LED el nem kezd világítani. Ezt követően szabályozzuk fel a BASS LEVEL gombot, amíg az alkalmazni kívánt kisfrekvenciás jelek hallhatóvá nem válnak. Forgassuk balra a THRESHOLD vezérlést a mélyhang-limiter szekcióban, amíg az erősítéscsökkentés első két LED-je el nem kezd világítani. A SUBHARMONIC kapcsológomb és a BASS MODE vezérlés használatával a mélyhang adaptálható a műsoranyaghoz és a személyi hangérzékeléshez. A FREQUENCY vezérléssel szabályozható a műsoranyag szubarmonikus-generátorra küldeni kívánt legmagasabb frekvenciája. Ezen kívül ez szabályozza a mélysugárzó (ha van csatlakoztatva a rendszerben) által reprodukált legmagasabb frekvenciát. Általánosságban elmondható, hogy a FREQUENCY és a DYNAMIC PUNCH vezérlések beállítása a műsoranyagtól függ. A SUBHARMONIC kapcsológomb beállítása függ a hangsugárzó vagy mélysugárzó rendszer teljesítményétől Mélysugárzós rendszerek 2.2. ábra: Az ULTRABASS PRO mélysugárzót tartalmazó rendszerben 10

11 Ebben az alkalmazásban a kisfrekvenciás jeleket mind a fő hangsugárzó, mind pedig a mélysugárzó reprodukálja. A mélysugárzó speciálisan a kisfrekvenciás jelek átvitelére szolgál, és a rendszer kiegészítő hangszórójaként javítja a mélyhangtartományban a rendszer frekvencia-jelleggörbéjét. Az ULTRABASS PRO erre a célra egy kiegészítő mélysugárzó kimenettel van ellátva, amely csak az eredeti kisfrekvenciás jeleket, valamint a 15 és 90 Hz tartományba eső, újonnan generált szubharmonikusokat szolgáltatja. A mélysugárzó kimenet monó kimenetként van kialakítva, mivel a kisfrekvenciás jelek gyakorlatilag nem tartalmaznak irányított információkat. A mélysugárzót mindenesetre központosan kell elhelyezni, hogy a hangszórási területen állandó hangosságszint legyen garantálható. Mivel ebben az alkalmazásban a teljes kisfrekvenciás tartományt a fő hangsugárzók is reprodukálják, így biztosítani kell, hogy a kisfrekvenciás jeleket megszólaltató hangszórók ne legyenek túlterhelve. Ha a mélysugárzót szélessávú hangsugárzókkal használjuk, előfordulhat az a probléma, hogy a hangsugárzók és a mélysugárzó jelei kioltják egymást egyes frekvenciákon vagy pozíciókban. Az ellenőrzéshez figyeljük meg a helyiségben körbesétálva az X-OVER ki-és bekapcsolt állapota közötti különbséget Többutas aktív rendszer Aktív rendszerről beszélünk, ha a frekvenciaspektrum több tartományra van felosztva, és ha speciális hangsugárzókat használunk az audió spektrum egy kiválasztott tartományának reprodukálására. Az aktív működtetés különösen hasznos lehet a diszkók, mozik és színházak stb. nagyméretű hangrendszereiben. A következő ábra a többutas aktív működtetés alapbeállítását mutatja. A jel a keverőpultról (vagy egyéb hangforrásról) az ULTRABASS PRO berendezésre kerül. Az X-OVER kapcsoló aktiválásával az összes 70 Hz alatti jel kiszűrésre kerül, és ezeket a jeleket csak a mélysugárzó reprodukálja. A fennmaradó jelek az ULTRABASS PRO szatellit kimenetén át az aktív rendszer sorban következő hangváltó hálózatába kerülnek, ahol a jeleket a hangváltó kis- és nagyfrekvenciás tartományokra bontja. A hangváltó a frekvenciasávokat még tovább bontja. Ez a lépés azonban kihagyható a kevésbé összetett rendszerekben passzív hangváltók alkalmazásával ábra: ULTRABASS PRO szatellit rendszerben 11

12 2.4. ULTRABASS PRO Hi-Fi rendszerben A következő ábra mutatja az ULTRABASS PRO Hi-Fi rendszerbe csatlakoztatását. Ha lehetséges, akkor a berendezést a "tape monitor" jelútvonalra csatlakoztassuk, amely lehetővé teszi az erősítő bemeneteire csatlakoztatott összes jelforrás ellenőrzését. Egyes beépített erősítők speciális előerősítő kimenettel/végerősítő bemenettel rendelkeznek. Az ULTRABASS PRO csatlakoztatható a CD-lejátszó, kazettás deck stb. és az erősítő közé. Ebben az esetben négy RCA kábelre van szükség ábra: ULTRABASS PRO Hi-Fi rendszerben 3. MŰSZAKI HÁTTÉR 3.1. Beépített hangváltó A BEHRINGER ULTRABASS PRO beépített hangváltó hálózattal van felszerelve, amely lehetővé teszi a mélyfrekvenciák kinyerését. A 70 Hz SPLIT módban az összes 70 Hz alatti jel eltávolításra kerül a két fő jelútvonalból 12 db/oktáv meredekséggel. A rendszer többutas aktív rendszerként működik. A külön mélysugárzó kimeneten át, az összes kisfrekvencia továbbítható egy speciális kisfrekvenciás hangsugárzóra (mélysugárzó). A szélessávú módban a mélysugárzó kimenet használható a bal és jobb csatorna hangszórói által létrehozott mélyhangok kiemelésére. Ha a mélysugárzót szélessávú hangsugárzókkal használjuk, előfordulhat az a probléma, hogy a hangsugárzók és a mélysugárzó jelei kioltják egymást egyes frekvenciákon vagy pozíciókban. Az ellenőrzéshez figyeljük meg a helyiségben körbesétálva az X-OVER ki-és bekapcsolt állapota közötti különbséget. Így több mélyhang hallható a mélysugárzó nélkül vagy hangváltó funkció használatával akár szélessávú hangsugárzókkal is. 12

13 3.2. Beépített limiter Az ilyen típusú berendezések a mélyfrekvenciákat veszélyes szinteken produkálják, ami túlterhelheti vagy tönkreteheti a hangsugárzó rendszert. Ennélfogva az ULTRABASS PRO berendezésbe egy jelszintkorlátozó van beépítve, amely ellenőrzés alatt tartja és szükség esetén csökkenti a generált kimeneti jel kisfrekvenciás szintjét. A limiter a torzítás elkerülése érdekében ellenőrzés alatt tartja az ideiglenes jelcsúcsokat, illetve az állandó túlterhelést is, hogy megakadályozza a hangsugárzók tönkremenetelét. Túlzott jelszintek érzékelésekor a limiter követi a THRESHOLD beállítást, és a kimeneti jel amplitúdóját a torzítási szint alá csökkenti. A vezérlés beállítása több tényezőtől függ, mint pl. a műsoranyag jelszintjétől és kisfrekvenciás tartalmától, a teljes hangerőszinttől, az erősítő teljesítményétől, a hangsugárzó névleges jellemzőitől stb. Általános szabályként elmondható, hogy a THRESHOLD vezérlést addig szabályozzuk, amíg az erősítéscsökkentés mérőjén két LED kezd el világítani. A beállítást javasolt még füllel is ellenőrizni. A limiter a védelmi funkció mellett felhasználható effektként is az állandó teljesítmény biztosításához. Ehhez a THRESHOLD vezérlést úgy szabályozzuk, hogy a limiter mindig reagáljon és állandó kisfrekvenciás szintet szolgáltasson a műsoranyag dinamikus átütő erejének elvesztése nélkül. Ebben a beállításban ügyelni kell arra, hogy a BASS LEVEL és THRESHOLD vezérlés közötti arány megfelelő legyen. Az ULTRABASS PRO használatakor óvatosan kell eljárni: a túlzott használat tönkreteheti a hangsugárzókat. Az ULTRABASS PRO által előállított kisfrekvenciás jelek erősen igénybe veszik mind az erősítőt, mind a kisfrekvenciás hangsugárzókat. Tehát ne vigyük túlzásba az effektet, használjuk a beépített limitert és vegyük figyelembe a rendszer névleges jellemzőit! 4. TELEPÍTÉS 4.1. Audió csatlakozások A BEHRINGER ULTRABASS PRO audió bemenetei és kimenetei szimmetrikusak. Amennyiben lehetséges, a többi berendezést szimmetrikus konfigurációban csatlakoztassuk, hogy maximális védelmet biztosítsunk a nagyfrekvenciás zavarokkal szemben. Gondoskodjunk arról, hogy a berendezés üzembe helyezését és működtetését csak szakképzett személyek végezzék. Az üzembe helyezés és működtetés alatt gondoskodni kell a megfelelő földelésről, mivel az elektrosztatikus töltések befolyásolhatják az ULTRABASS PRO működését! 13

14 5. MŰSZAKI ADATOK AUDIOBEMENET Csatlakozók Típus Impedancia Max. bemeneti jelszint CMRR AUDIOKIMENET Csatlakozók Típus Impedancia Max. kimeneti jelszint XLR és 1/4" TRS RF-szűrt, szimmetrikus 50 kohm (szimmetrikus), 25 kohm +21 dbu (szimmetrikus és aszimmetrikus) 40 db (jellemző), >55 1 khz XLR és 1/4" TRS Elektronikus szervo-szimmetrikus kimenőfokozat. Automatikus szintkorrekció (aszimmetrikus használatra) (6 db) 60 Ohm (szimmetrikus), 30 Ohm (aszimmetrikus) +21 dbu, +20 dbm (szimmetrikus és aszimmetrikus) RENDSZER SPECIFIKÁCIÓK Frekvenciamenet 16 Hz khz, +0/-3 db Zaj >-95 dbu, súlyozatlan, 22 Hz - 22 khz Teljes harmonikus torzítás 0,001% +4 dbu, 1 khz, Gain 1 0,04% +20 dbu, 1 khz, Gain 1 Intermodulációs torzítás 0,01% (jellemző) SMPTE Áthallás <-70 db, 22 khz - 22 khz SZATELLIT FELÜLÁTERESZTŐ SZŰRŐ Típus Butterworth jelleggörbe, 12 db/oktáv Levágási frekvencia 70 Hz SZUBHARMONIKUS-PROCESSZOR Típus LEVEL vezérlés LIMITER Típus Attack time Release time THRESHOLD vezérlés ENERGIAELLÁTÁS Hálózati feszültség Biztosíték Teljesítményigény Csatlakozó FIZIKAI ADATOK Méretek (sz. x ma. x m.) Nettó tömeg Szállítási tömeg digitális frekvenciaeltoló hullámgenerátorral változtatható (0-tól 6-ig) limiter a szubharmonikus-generátorhoz műsorfüggő 20 db/s változtatható (-6 db-től OFF-ig) Európa: 230 V, 50 Hz V : T 125 ma H max. 20 W szabványos IEC aljzat 44,5 mm x 482,6 mm x 217 mm kb. 2,2 kg kb. 3,4 kg A BEHRINGER folyamatos erőfeszítéseket tesz a lehető legmagasabb műszaki színvonal elérése érdekében. A fejlesztési munkálatok miatt előzetes értesítés nélkül is módosulhatnak a berendezések jellemzői. A készülék felépítése a műszaki jellemzőkkel együtt eltérhet az itt közölt ábráktól és adatoktól. 14
