Kamera. Hálózati rejtett kamera. Gyorsindítási útmutató UD.6L0201B2161A01

Átírás

1 Kamera Hálózati rejtett kamera Gyorsindítási útmutató UD.6L0201B2161A01 0

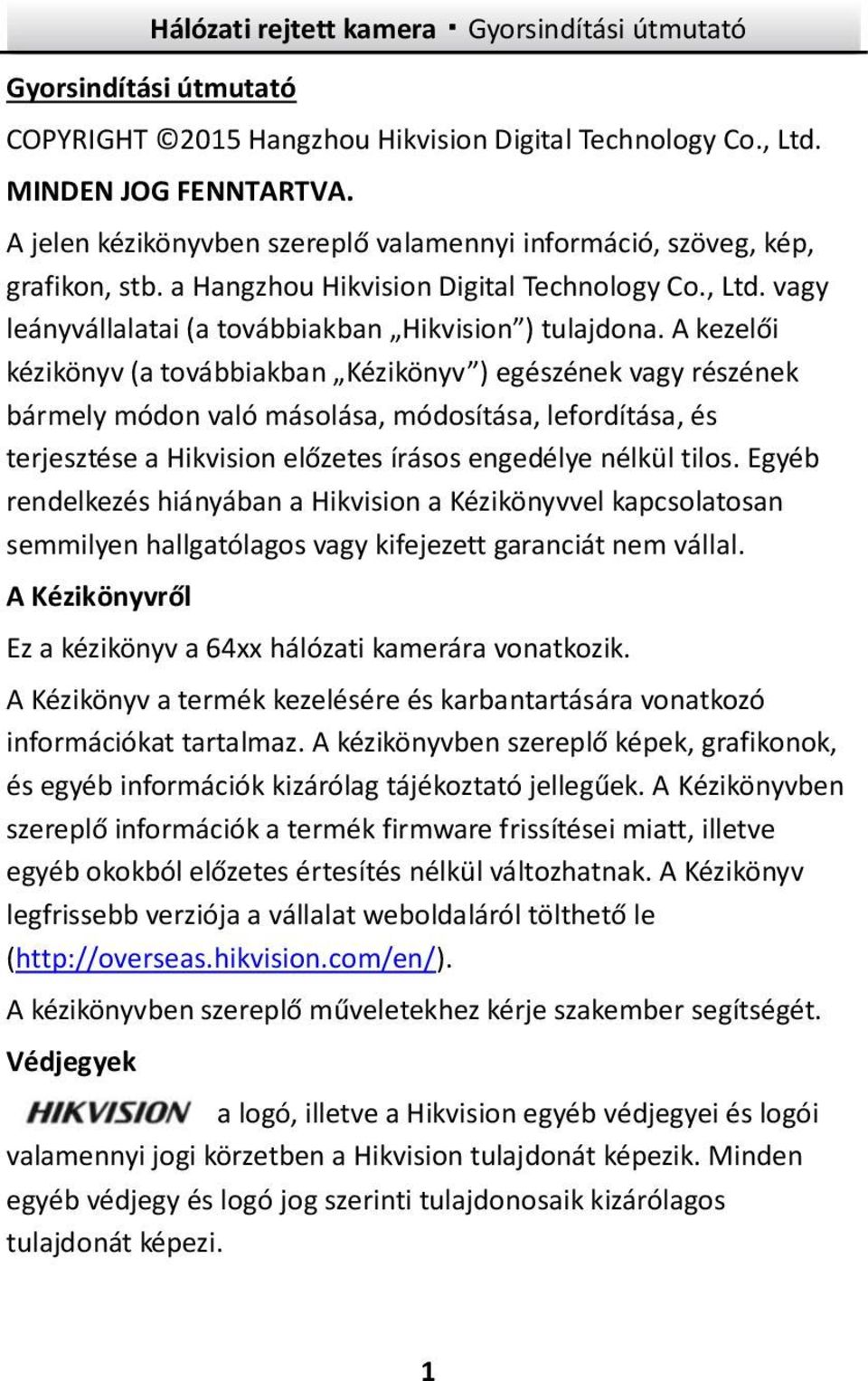

2 Gyorsindítási útmutató COPYRIGHT 2015 Hangzhou Hikvision Digital Technology Co., Ltd. MINDEN JOG FENNTARTVA. A jelen kézikönyvben szereplő valamennyi információ, szöveg, kép, grafikon, stb. a Hangzhou Hikvision Digital Technology Co., Ltd. vagy leányvállalatai (a továbbiakban Hikvision ) tulajdona. A kezelői kézikönyv (a továbbiakban Kézikönyv ) egészének vagy részének bármely módon való másolása, módosítása, lefordítása, és terjesztése a Hikvision előzetes írásos engedélye nélkül tilos. Egyéb rendelkezés hiányában a Hikvision a Kézikönyvvel kapcsolatosan semmilyen hallgatólagos vagy kifejezett garanciát nem vállal. A Kézikönyvről Ez a kézikönyv a 64xx hálózati kamerára vonatkozik. A Kézikönyv a termék kezelésére és karbantartására vonatkozó információkat tartalmaz. A kézikönyvben szereplő képek, grafikonok, és egyéb információk kizárólag tájékoztató jellegűek. A Kézikönyvben szereplő információk a termék firmware frissítései miatt, illetve egyéb okokból előzetes értesítés nélkül változhatnak. A Kézikönyv legfrissebb verziója a vállalat weboldaláról tölthető le ( A kézikönyvben szereplő műveletekhez kérje szakember segítségét. Védjegyek a logó, illetve a Hikvision egyéb védjegyei és logói valamennyi jogi körzetben a Hikvision tulajdonát képezik. Minden egyéb védjegy és logó jog szerinti tulajdonosaik kizárólagos tulajdonát képezi. 1

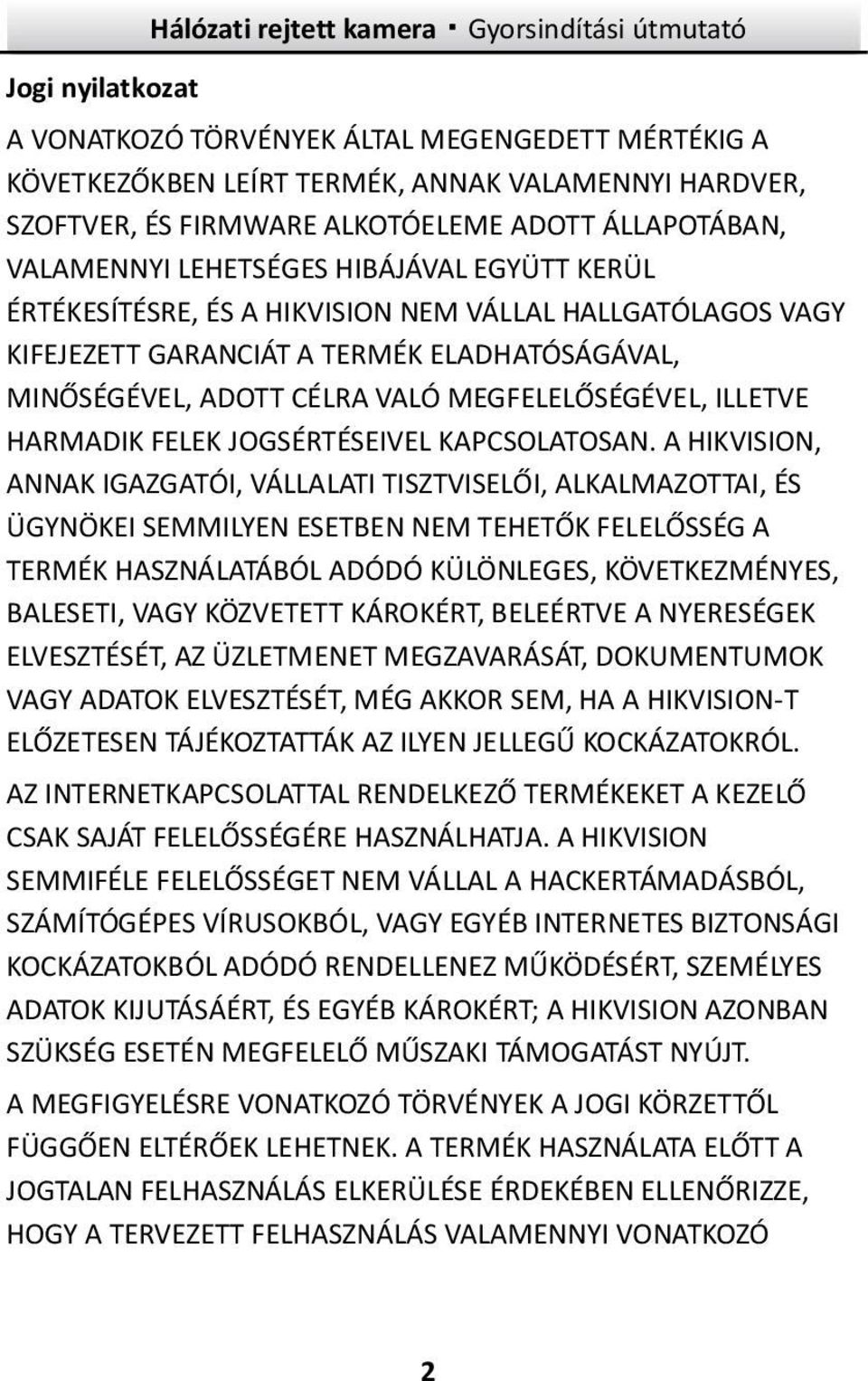

3 Jogi nyilatkozat Hálózati rejtett kamera Gyorsindítási útmutató A VONATKOZÓ TÖ RVÉNYEK ÁLTAL MEGENGEDETT MÉRTÉKIG A KÖVETKEZŐKBEN LEÍRT TERMÉK, ANNAK VALAMENNYI HARDVER, SZOFTVER, ÉS FIRMWARE ALKOTÓ ELEME ADOTT ÁLLAPOTÁBAN, VALAMENNYI LEHETSÉGES HIBÁJÁVAL EGYÜ TT KERÜ L ÉRTÉKESÍTÉSRE, ÉS A HIKVISION NEM VÁLLAL HALLGATÓ LAGOS VAGY KIFEJEZETT GARANCIÁT A TERMÉK ELADHATÓ SÁGÁVAL, MINŐSÉGÉVEL, ADOTT CÉLRA VALÓ MEGFELELŐSÉGÉVEL, ILLETVE HARMADIK FELEK JOGSÉRTÉSEIVEL KAPCSOLATOSAN. A HIKVISION, ANNAK IGAZGATÓI, VÁLLALATI TISZTVISELŐI, ALKALMAZOTTAI, ÉS ÜGYNÖKEI SEMMILYEN ESETBEN NEM TEHETŐK FELELŐSSÉG A TERMÉK HASZNÁLATÁBÓ L ADÓ DÓ KÜ LÖ NLEGES, KÖ VETKEZMÉNYES, BALESETI, VAGY KÖ ZVETETT KÁROKÉRT, BELEÉRTVE A NYERESÉGEK ELVESZTÉSÉT, AZ Ü ZLETMENET MEGZAVARÁSÁT, DOKUMENTUMOK VAGY ADATOK ELVESZTÉSÉT, MÉG AKKOR SEM, HA A HIKVISION-T ELŐZETESEN TÁJÉKOZTATTÁK AZ ILYEN JELLEGŰ KOCKÁZATOKRÓL. AZ INTERNETKAPCSOLATTAL RENDELKEZŐ TERMÉKEKET A KEZELŐ CSAK SAJÁT FELELŐSSÉGÉRE HASZNÁLHATJA. A HIKVISION SEMMIFÉLE FELELŐSSÉGET NEM VÁLLAL A HACKERTÁMADÁSBÓ L, SZÁMÍTÓ GÉPES VÍRUSOKBÓ L, VAGY EGYÉB INTERNETES BIZTONSÁGI KOCKÁZATOKBÓL ADÓDÓ RENDELLENEZ MŰKÖDÉSÉRT, SZEMÉLYES ADATOK KIJUTÁSÁÉRT, ÉS EGYÉB KÁROKÉRT; A HIKVISION AZONBAN SZÜKSÉG ESETÉN MEGFELELŐ MŰSZAKI TÁMOGATÁST NYÚJT. A MEGFIGYELÉSRE VONATKOZÓ TÖRVÉNYEK A JOGI KÖRZETTŐL FÜGGŐEN ELTÉRŐEK LEHETNEK. A TERMÉK HASZNÁLATA ELŐTT A JOGTALAN FELHASZNÁLÁS ELKERÜLÉSE ÉRDEKÉBEN ELLENŐRIZZE, HOGY A TERVEZETT FELHASZNÁLÁS VALAMENNYI VONATKOZÓ 2

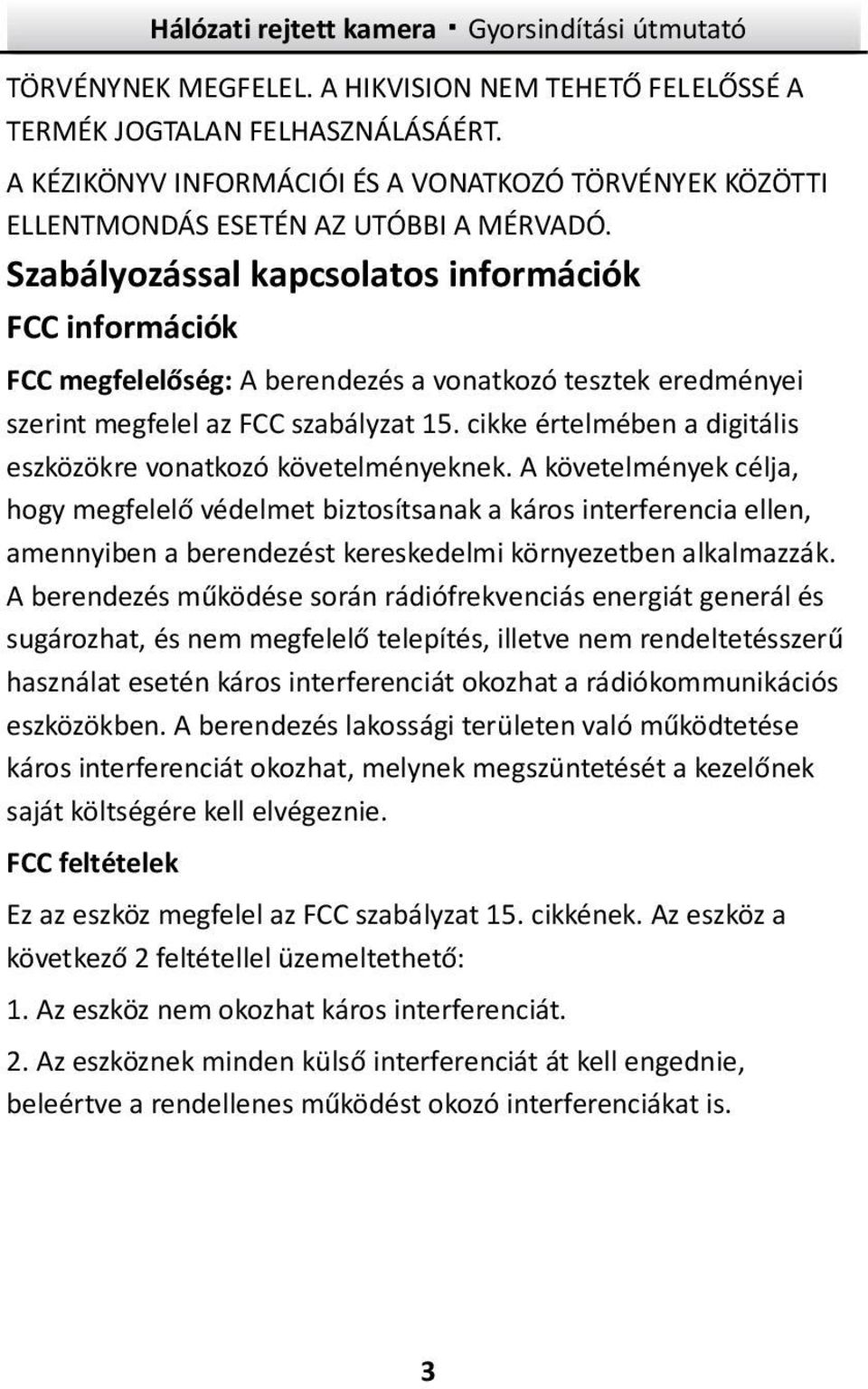

4 TÖRVÉNYNEK MEGFELEL. A HIKVISION NEM TEHETŐ FELELŐSSÉ A TERMÉK JOGTALAN FELHASZNÁLÁSÁÉRT. A KÉZIKÖ NYV INFORMÁCIÓ I ÉS A VONATKOZÓ TÖ RVÉNYEK KÖ ZÖTTI ELLENTMONDÁS ESETÉN AZ UTÓ BBI A MÉRVADÓ. Szabályozással kapcsolatos információk FCC információk FCC megfelelőség: A berendezés a vonatkozó tesztek eredményei szerint megfelel az FCC szabályzat 15. cikke értelmében a digitális eszközökre vonatkozó követelményeknek. A követelmények célja, hogy megfelelő védelmet biztosítsanak a káros interferencia ellen, amennyiben a berendezést kereskedelmi környezetben alkalmazzák. A berendezés működése során rádiófrekvenciás energiát generál és sugározhat, és nem megfelelő telepítés, illetve nem rendeltetésszerű használat esetén káros interferenciát okozhat a rádiókommunikációs eszközökben. A berendezés lakossági területen való működtetése káros interferenciát okozhat, melynek megszüntetését a kezelőnek saját költségére kell elvégeznie. FCC feltételek Ez az eszköz megfelel az FCC szabályzat 15. cikkének. Az eszköz a következő 2 feltétellel üzemeltethető: 1. Az eszköz nem okozhat káros interferenciát. 2. Az eszköznek minden külső interferenciát át kell engednie, beleértve a rendellenes működést okozó interferenciákat is. 3

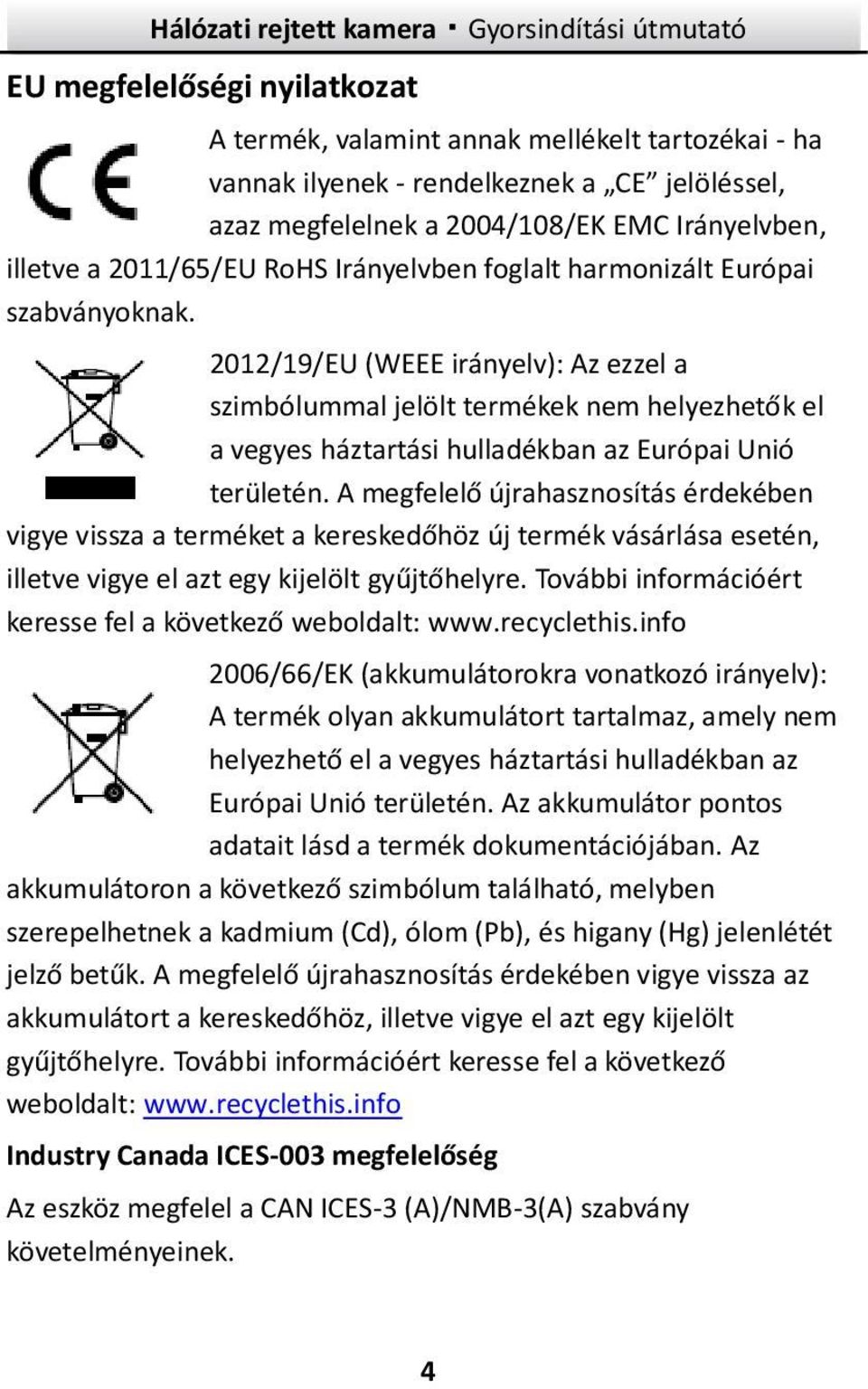

5 EU megfelelőségi nyilatkozat A termék, valamint annak mellékelt tartozékai - ha vannak ilyenek - rendelkeznek a CE jelöléssel, azaz megfelelnek a 2004/108/EK EMC Irányelvben, illetve a 2011/65/EU RoHS Irányelvben foglalt harmonizált Európai szabványoknak. 2012/19/EU (WEEE irányelv): Az ezzel a szimbólummal jelölt termékek nem helyezhetők el a vegyes háztartási hulladékban az Európai Unió területén. A megfelelő újrahasznosítás érdekében vigye vissza a terméket a kereskedőhöz új termék vásárlása esetén, illetve vigye el azt egy kijelölt gyűjtőhelyre. További információért keresse fel a következő weboldalt: /66/EK (akkumulátorokra vonatkozó irányelv): A termék olyan akkumulátort tartalmaz, amely nem helyezhető el a vegyes háztartási hulladékban az Európai Unió területén. Az akkumulátor pontos adatait lásd a termék dokumentációjában. Az akkumulátoron a következő szimbólum található, melyben szerepelhetnek a kadmium (Cd), ólom (Pb), és higany (Hg) jelenlétét jelző betűk. A megfelelő újrahasznosítás érdekében vigye vissza az akkumulátort a kereskedőhöz, illetve vigye el azt egy kijelölt gyűjtőhelyre. További információért keresse fel a következő weboldalt: Industry Canada ICES-003 megfelelőség Az eszköz megfelel a CAN ICES-3 (A)/NMB-3(A) szabvány követelményeinek. 4

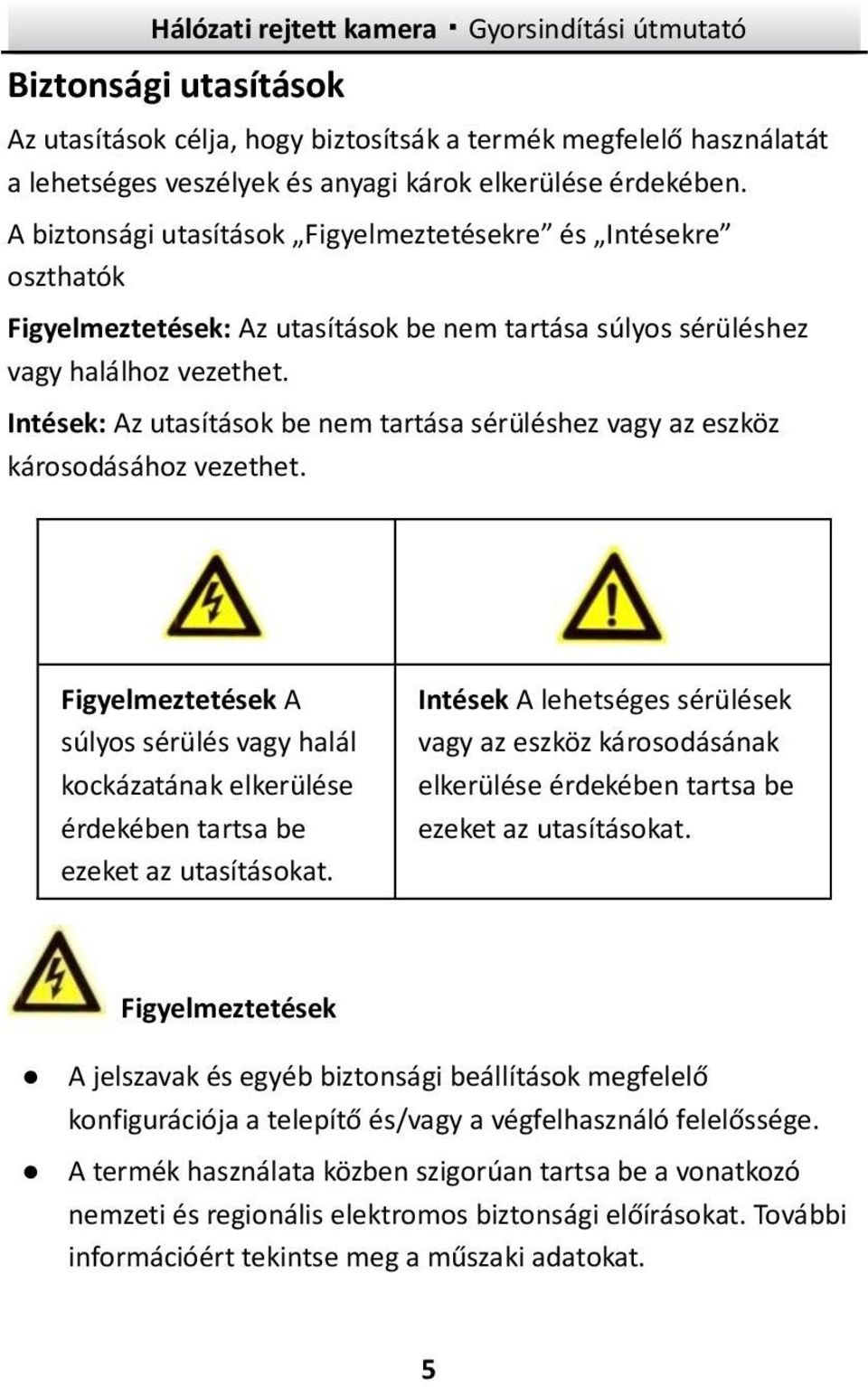

6 Biztonsági utasítások Az utasítások célja, hogy biztosítsák a termék megfelelő használatát a lehetséges veszélyek és anyagi károk elkerülése érdekében. A biztonsági utasítások Figyelmeztetésekre és Intésekre oszthatók Figyelmeztetések: Az utasítások be nem tartása súlyos sérüléshez vagy halálhoz vezethet. Intések: Az utasítások be nem tartása sérüléshez vagy az eszköz károsodásához vezethet. Figyelmeztetések A súlyos sérülés vagy halál kockázatának elkerülése érdekében tartsa be ezeket az utasításokat. Intések A lehetséges sérülések vagy az eszköz károsodásának elkerülése érdekében tartsa be ezeket az utasításokat. Figyelmeztetések A jelszavak és egyéb biztonsági beállítások megfelelő konfigurációja a telepítő és/vagy a végfelhasználó felelőssége. A termék használata közben szigorúan tartsa be a vonatkozó nemzeti és regionális elektromos biztonsági előírásokat. További információért tekintse meg a műszaki adatokat. 5

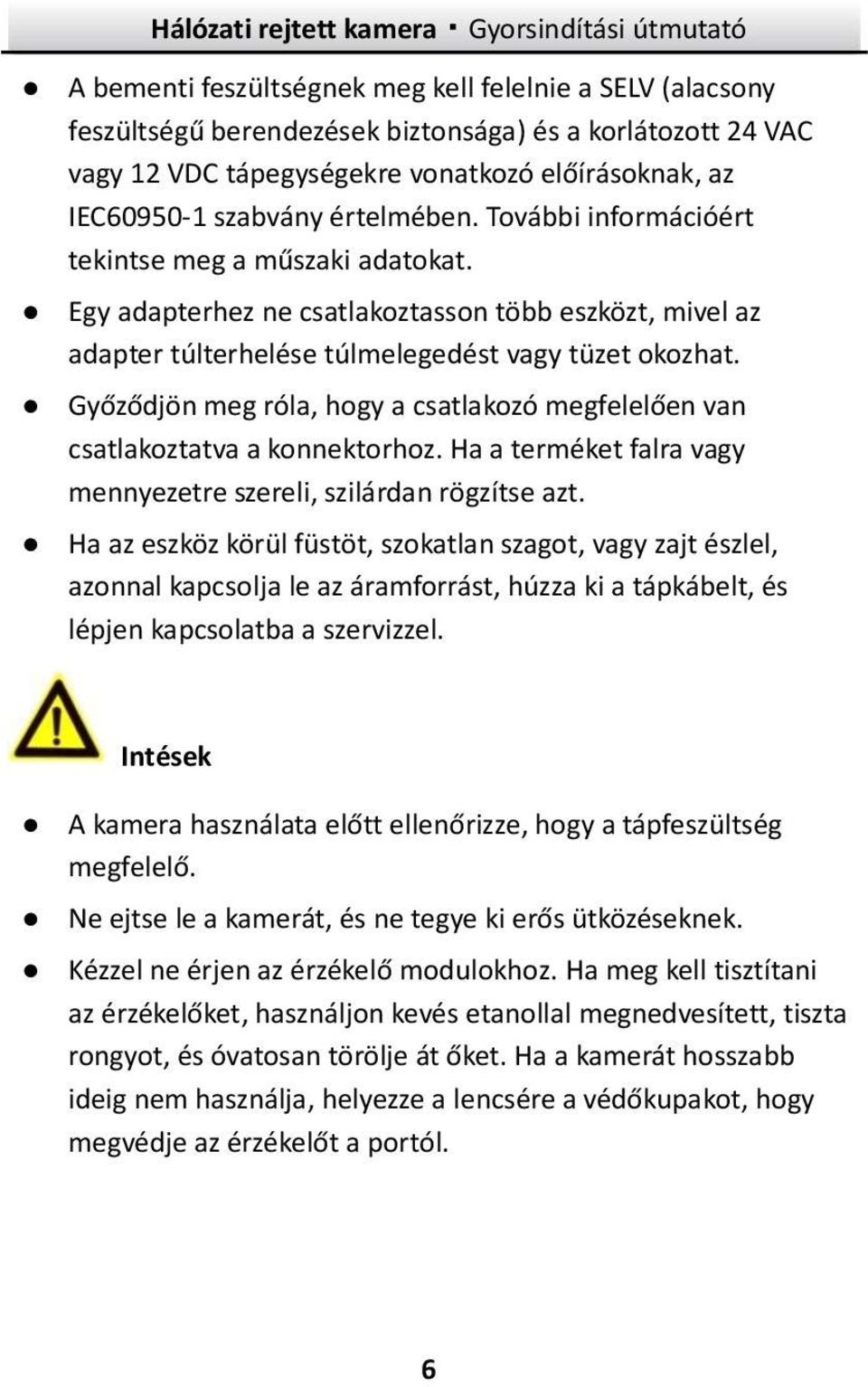

7 A bementi feszültségnek meg kell felelnie a SELV (alacsony feszültségű berendezések biztonsága) és a korlátozott 24 VAC vagy 12 VDC tápegységekre vonatkozó előírásoknak, az IEC szabvány értelmében. További információért tekintse meg a műszaki adatokat. Egy adapterhez ne csatlakoztasson több eszközt, mivel az adapter túlterhelése túlmelegedést vagy tüzet okozhat. Győződjön meg róla, hogy a csatlakozó megfelelően van csatlakoztatva a konnektorhoz. Ha a terméket falra vagy mennyezetre szereli, szilárdan rögzítse azt. Ha az eszköz körül füstöt, szokatlan szagot, vagy zajt észlel, azonnal kapcsolja le az áramforrást, húzza ki a tápkábelt, és lépjen kapcsolatba a szervizzel. Intések A kamera használata előtt ellenőrizze, hogy a tápfeszültség megfelelő. Ne ejtse le a kamerát, és ne tegye ki erős ütközéseknek. Kézzel ne érjen az érzékelő modulokhoz. Ha meg kell tisztítani az érzékelőket, használjon kevés etanollal megnedvesített, tiszta rongyot, és óvatosan törölje át őket. Ha a kamerát hosszabb ideig nem használja, helyezze a lencsére a védőkupakot, hogy megvédje az érzékelőt a portól. 6

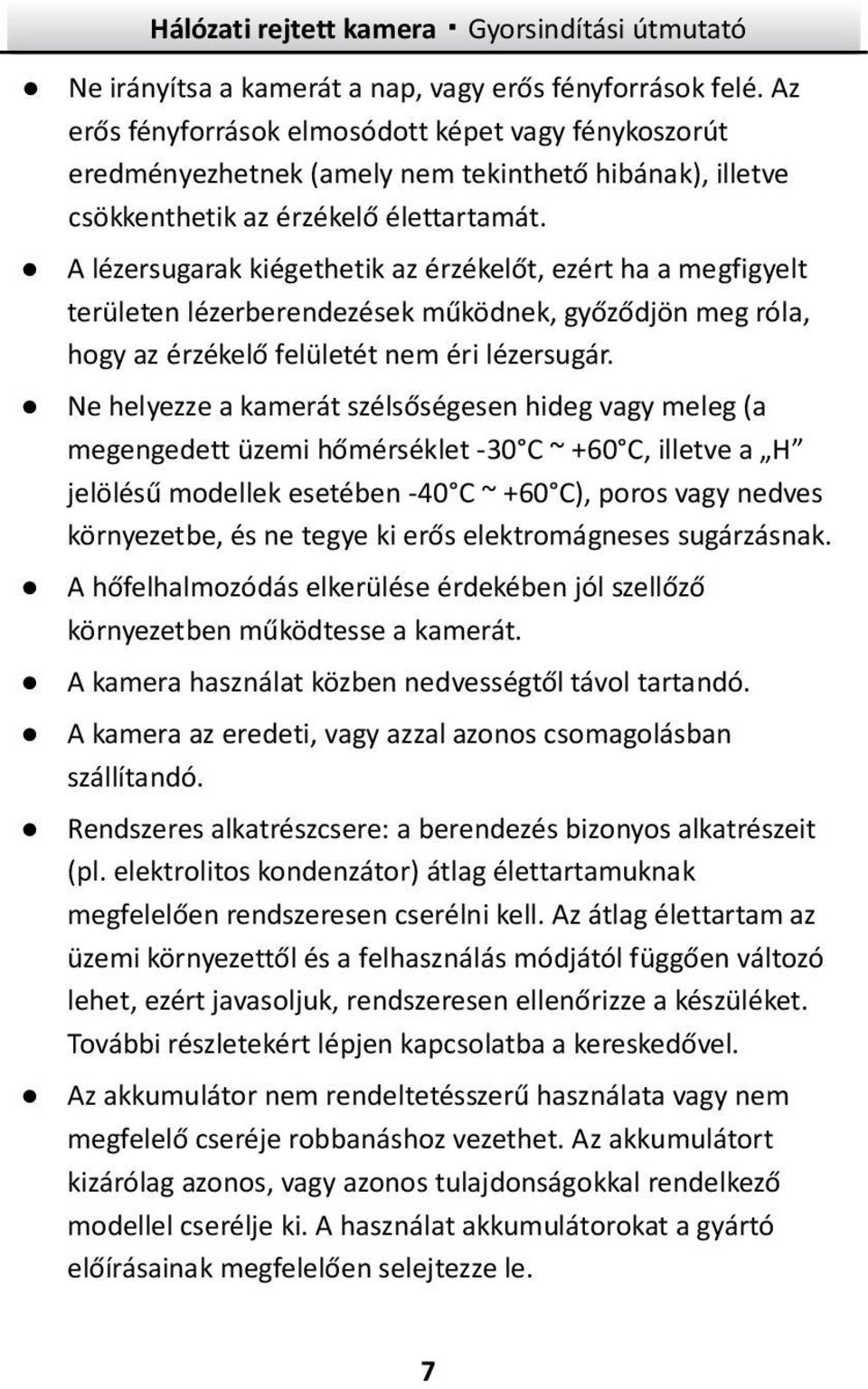

8 Ne irányítsa a kamerát a nap, vagy erős fényforrások felé. Az erős fényforrások elmosódott képet vagy fénykoszorút eredményezhetnek (amely nem tekinthető hibának), illetve csökkenthetik az érzékelő élettartamát. A lézersugarak kiégethetik az érzékelőt, ezért ha a megfigyelt területen lézerberendezések működnek, győződjön meg róla, hogy az érzékelő felületét nem éri lézersugár. Ne helyezze a kamerát szélsőségesen hideg vagy meleg (a megengedett üzemi hőmérséklet -30 C ~ +60 C, illetve a H jelölésű modellek esetében -40 C ~ +60 C), poros vagy nedves környezetbe, és ne tegye ki erős elektromágneses sugárzásnak. A hőfelhalmozódás elkerülése érdekében jól szellőző környezetben működtesse a kamerát. A kamera használat közben nedvességtől távol tartandó. A kamera az eredeti, vagy azzal azonos csomagolásban szállítandó. Rendszeres alkatrészcsere: a berendezés bizonyos alkatrészeit (pl. elektrolitos kondenzátor) átlag élettartamuknak megfelelően rendszeresen cserélni kell. Az átlag élettartam az üzemi környezettől és a felhasználás módjától függően változó lehet, ezért javasoljuk, rendszeresen ellenőrizze a készüléket. További részletekért lépjen kapcsolatba a kereskedővel. Az akkumulátor nem rendeltetésszerű használata vagy nem megfelelő cseréje robbanáshoz vezethet. Az akkumulátort kizárólag azonos, vagy azonos tulajdonságokkal rendelkező modellel cserélje ki. A használat akkumulátorokat a gyártó előírásainak megfelelően selejtezze le. 7

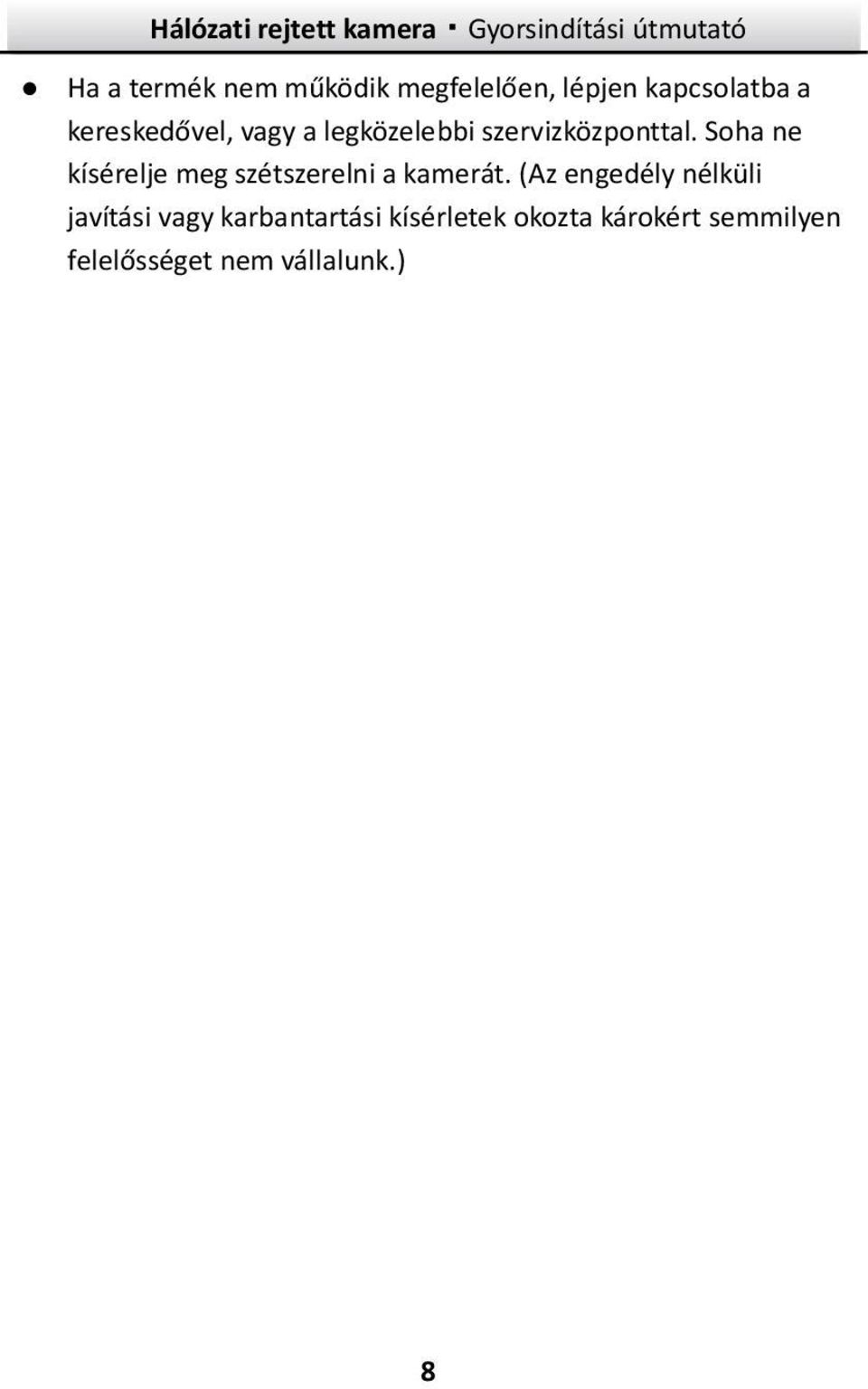

9 Ha a termék nem működik megfelelően, lépjen kapcsolatba a kereskedővel, vagy a legközelebbi szervizközponttal. Soha ne kísérelje meg szétszerelni a kamerát. (Az engedély nélküli javítási vagy karbantartási kísérletek okozta károkért semmilyen felelősséget nem vállalunk.) 8

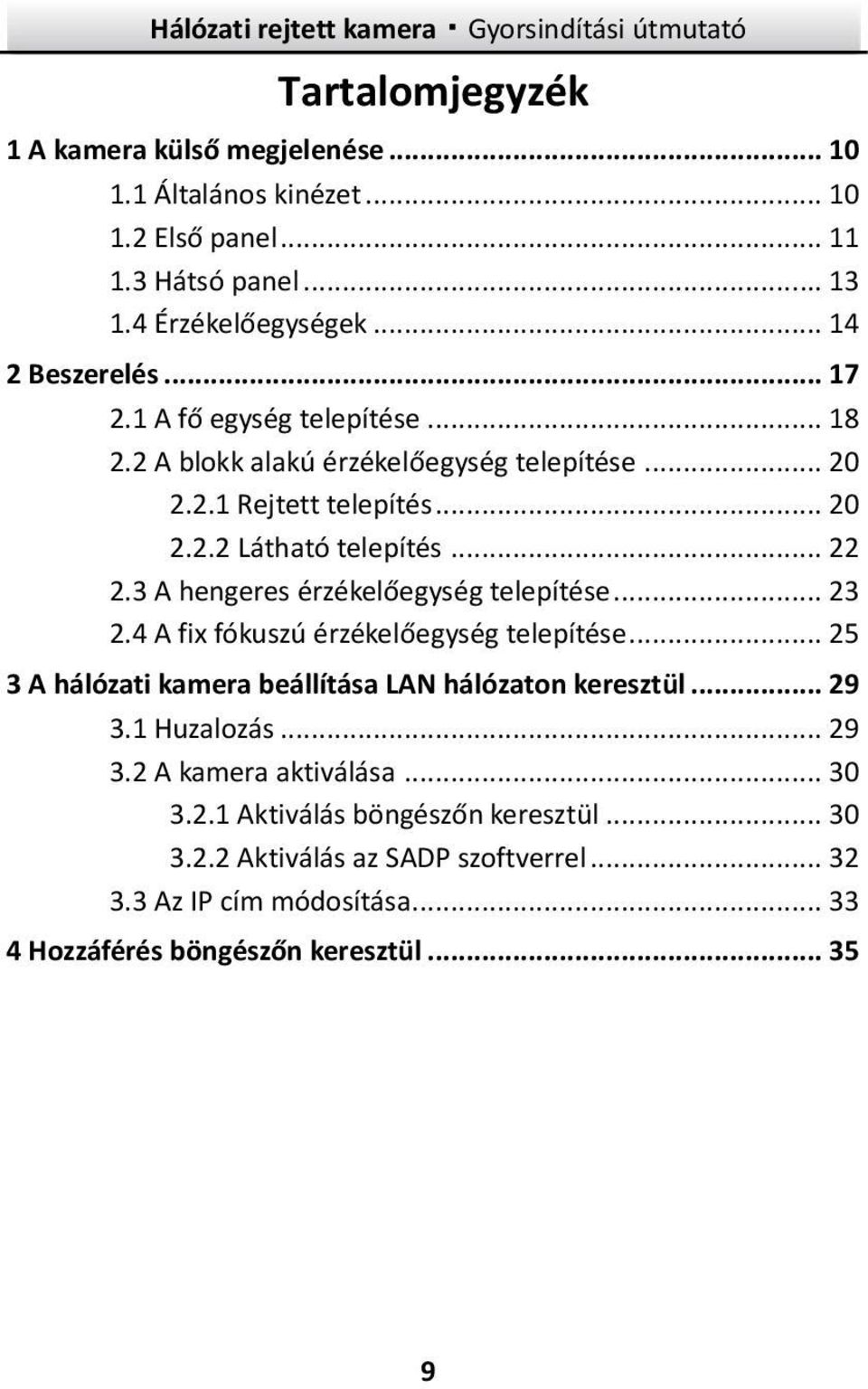

10 Tartalomjegyzék 1 A kamera külső megjelenése Általános kinézet Első panel Hátsó panel Érzékelőegységek Beszerelés A fő egység telepítése A blokk alakú érzékelőegység telepítése Rejtett telepítés Látható telepítés A hengeres érzékelőegység telepítése A fix fókuszú érzékelőegység telepítése A hálózati kamera beállítása LAN hálózaton keresztül Huzalozás A kamera aktiválása Aktiválás böngészőn keresztül Aktiválás az SADP szoftverrel Az IP cím módosítása Hozzáférés böngészőn keresztül

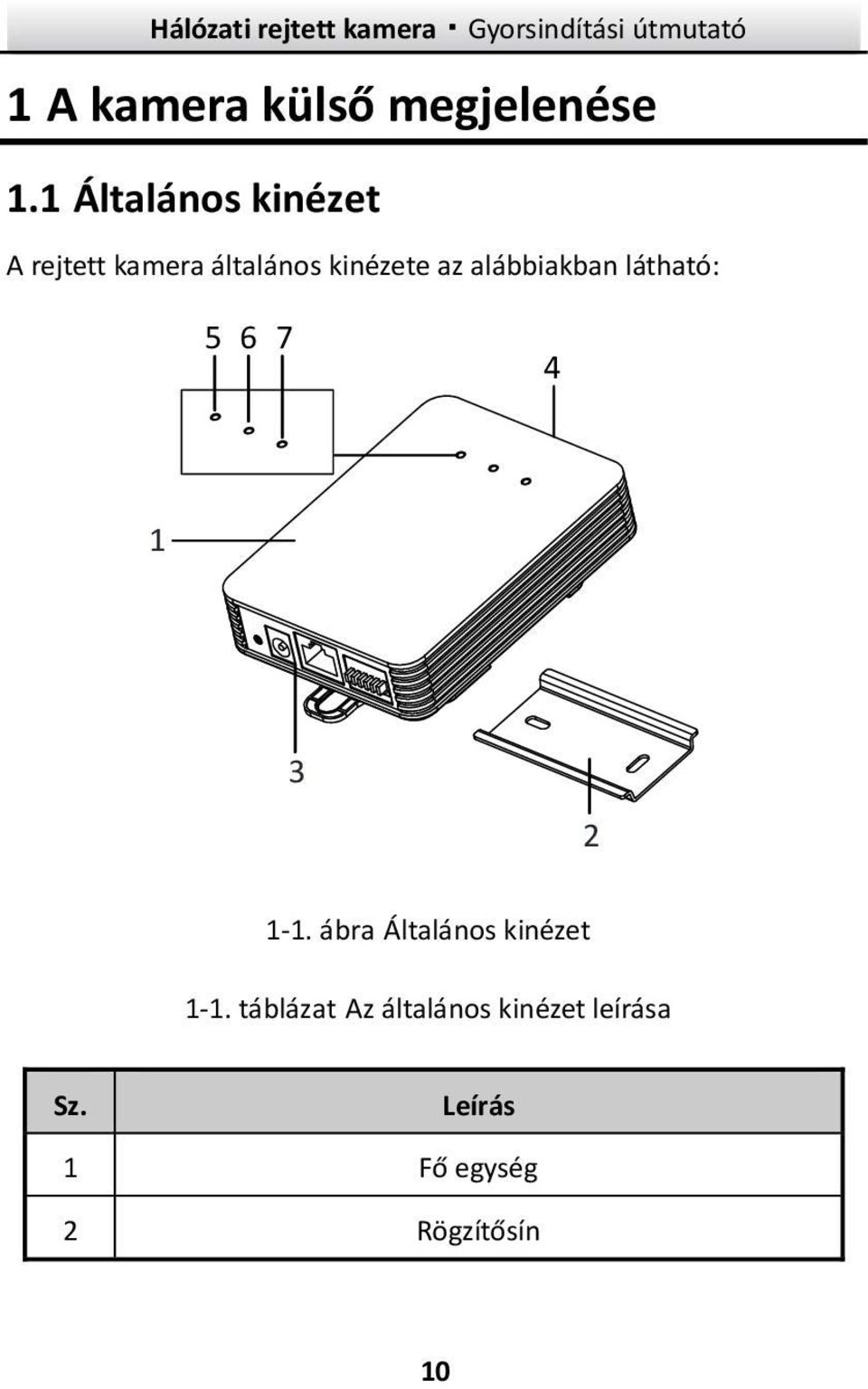

11 1 A kamera külső megjelenése 1.1 Általános kinézet A rejtett kamera általános kinézete az alábbiakban látható: ábra Általános kinézet 1-1. táblázat Az általános kinézet leírása Sz. Leírás 1 Fő egység 2 Rögzítősín 10

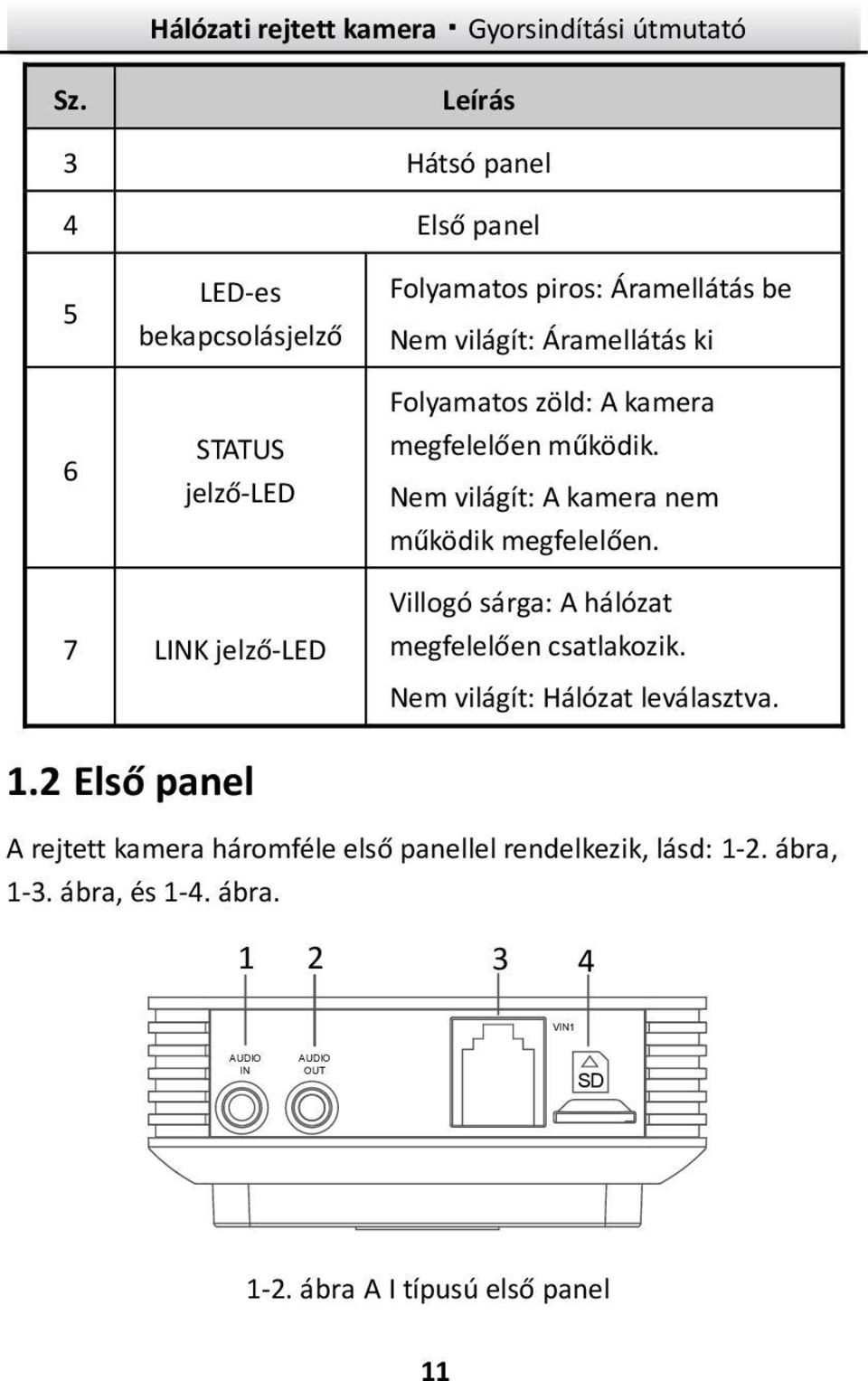

12 Sz. Leírás 3 Hátsó panel 4 Első panel 5 6 LED-es bekapcsolásjelző STATUS jelző-led Folyamatos piros: Áramellátás be Nem világít: Áramellátás ki Folyamatos zöld: A kamera megfelelően működik. Nem világít: A kamera nem működik megfelelően. 7 LINK jelző-led Villogó sárga: A hálózat megfelelően csatlakozik. Nem világít: Hálózat leválasztva. 1.2 Első panel A rejtett kamera háromféle első panellel rendelkezik, lásd: 1-2. ábra, 1-3. ábra, és 1-4. ábra VIN1 AUDIO IN AUDIO OUT SD 1-2. ábra A I típusú első panel 11

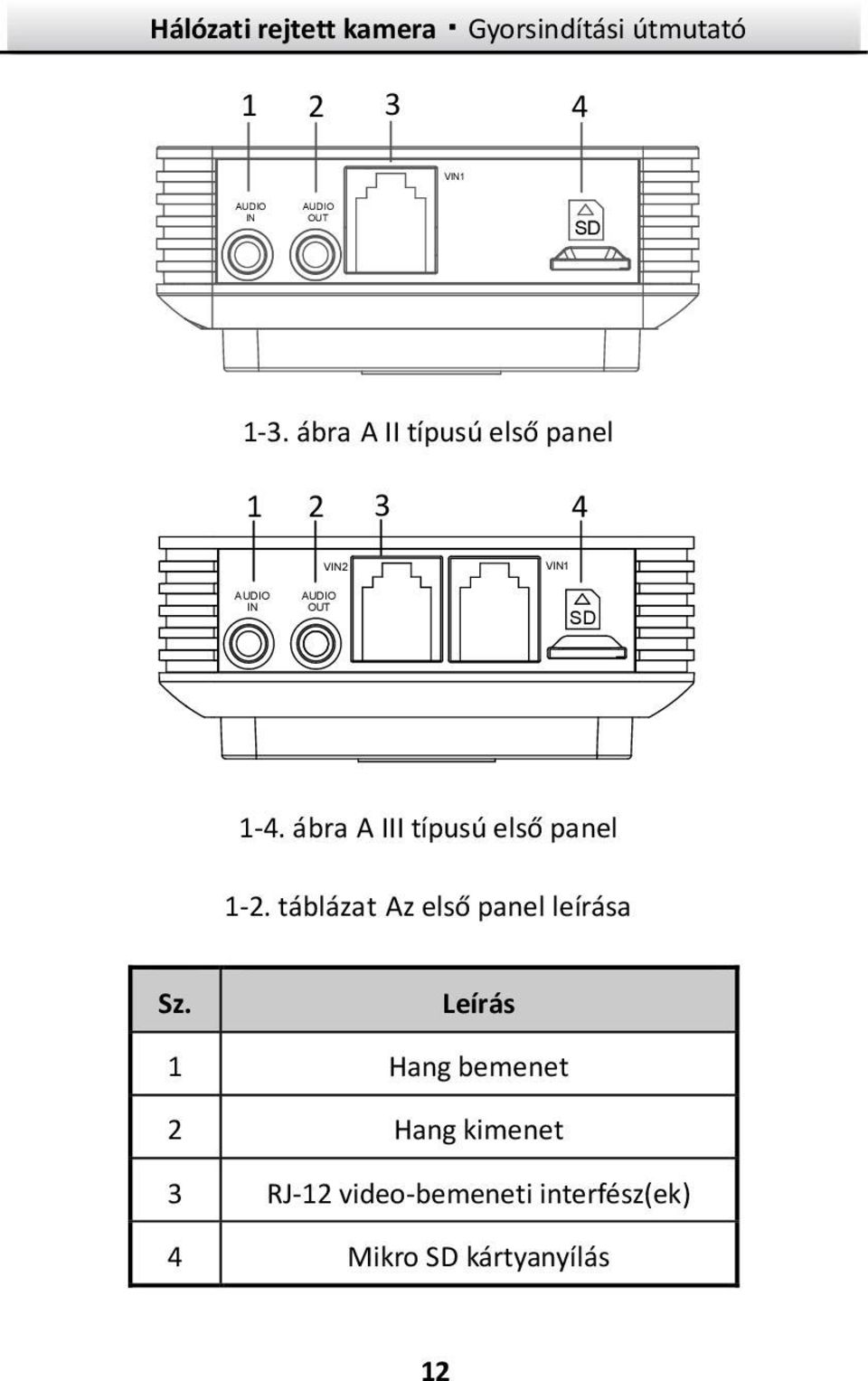

13 VIN1 AUDIO IN AUDIO OUT SD 1-3. ábra A II típusú első panel VIN2 VIN1 AUDIO IN AUDIO OUT SD 1-4. ábra A III típusú első panel 1-2. táblázat Az első panel leírása Sz. Leírás 1 Hang bemenet 2 Hang kimenet 3 RJ-12 video-bemeneti interfész(ek) 4 Mikro SD kártyanyílás 12

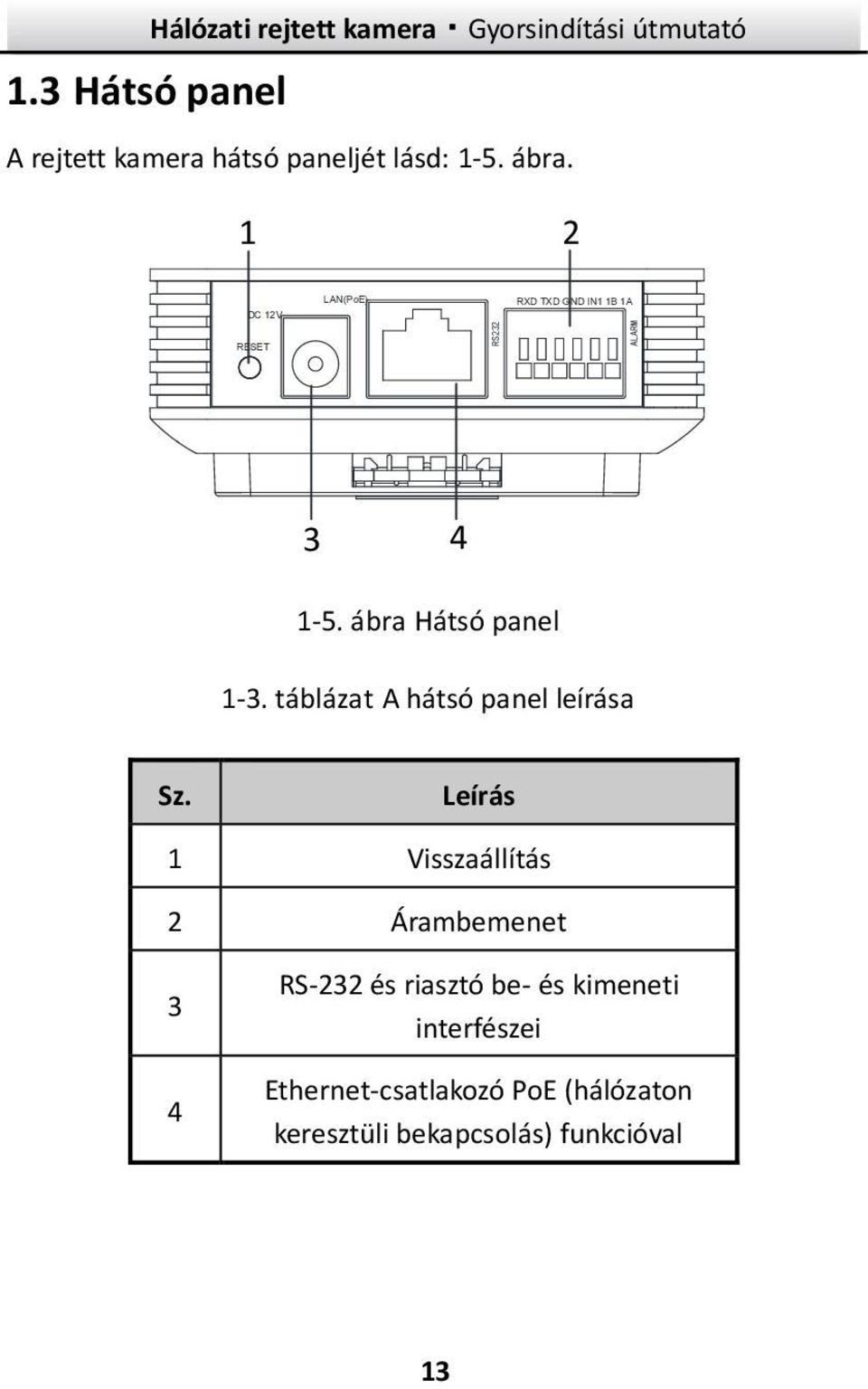

14 1.3 Hátsó panel A rejtett kamera hátsó paneljét lásd: 1-5. ábra. 1 2 DC 12V RESET LAN(PoE) RS232 RXD TXD GND IN1 1B 1A ALARM ábra Hátsó panel 1-3. táblázat A hátsó panel leírása Sz. Leírás 1 Visszaállítás 2 Árambemenet 3 4 RS-232 és riasztó be- és kimeneti interfészei Ethernet-csatlakozó PoE (hálózaton keresztüli bekapcsolás) funkcióval 13

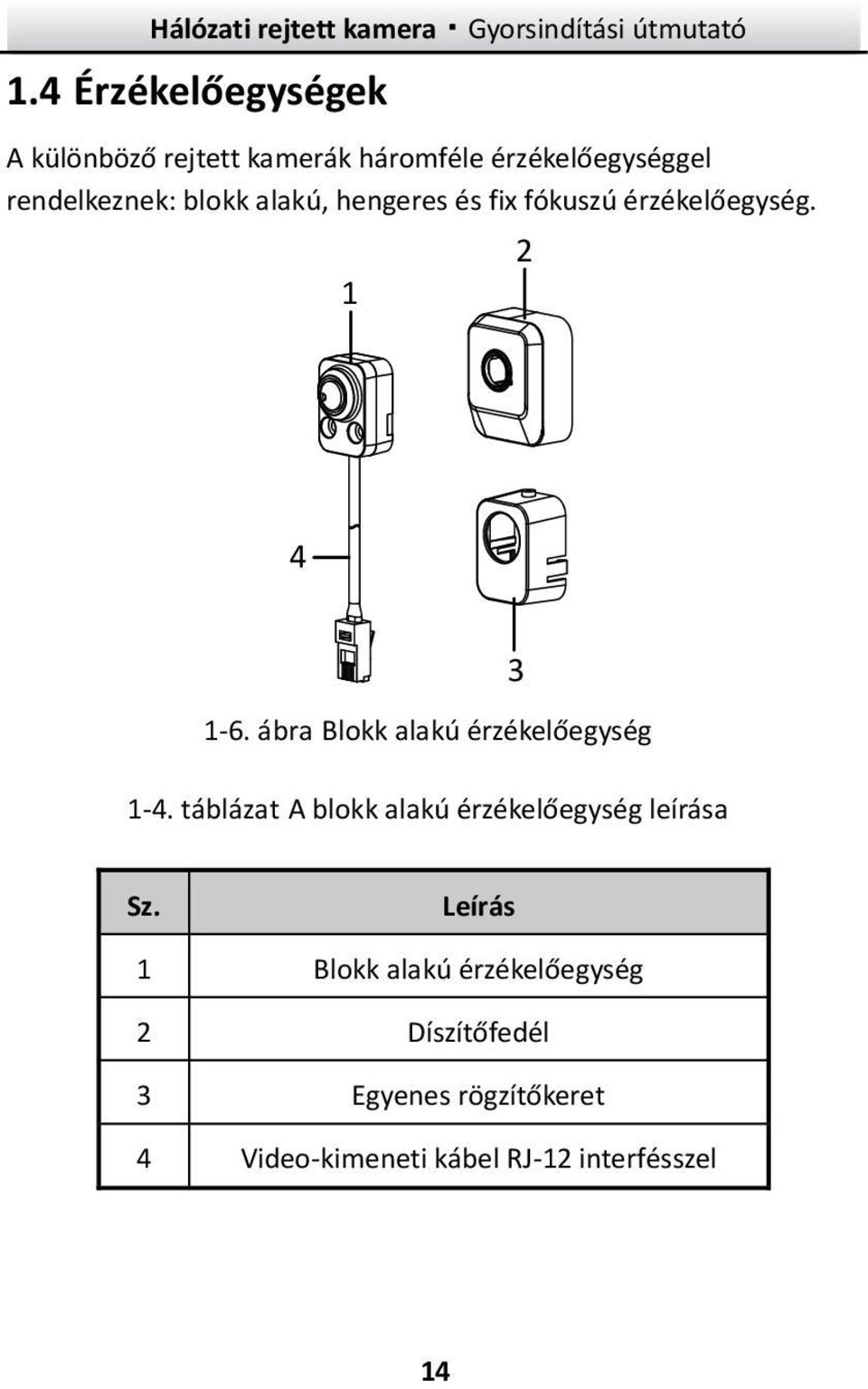

15 1.4 Érzékelőegységek A különböző rejtett kamerák háromféle érzékelőegységgel rendelkeznek: blokk alakú, hengeres és fix fókuszú érzékelőegység ábra Blokk alakú érzékelőegység 1-4. táblázat A blokk alakú érzékelőegység leírása 3 Sz. Leírás 1 Blokk alakú érzékelőegység 2 Díszítőfedél 3 Egyenes rögzítőkeret 4 Video-kimeneti kábel RJ-12 interfésszel 14

16 ábra Hengeres érzékelőegység 1-5. táblázat A blokk alakú érzékelőegység leírása Sz. Leírás 1 Hengeres érzékelőegység 2 Video-kimeneti kábel RJ-12 interfésszel 3 Körsínes rögzítőkeret 15

17 ábra Fix fókuszú érzékelőegység 1-6. táblázat A blokk alakú érzékelőegység leírása Sz. Leírás 1 Fix fókuszú kamera 2 Mennyezeti rögzítőkeret 3 Video-kimeneti kábel RJ-12 interfésszel 16

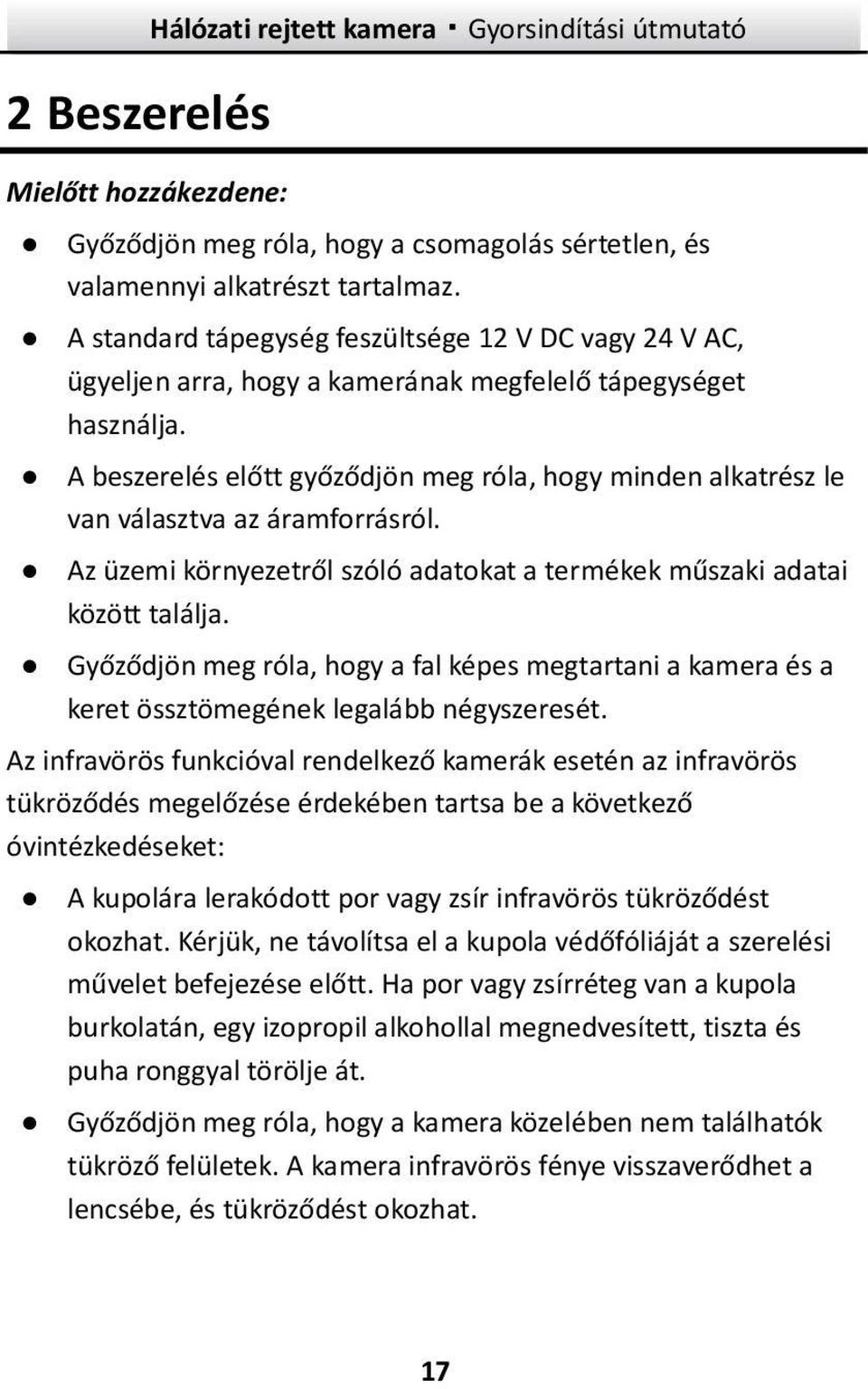

18 2 Beszerelés Hálózati rejtett kamera Gyorsindítási útmutató Mielőtt hozzákezdene: Győződjön meg róla, hogy a csomagolás sértetlen, és valamennyi alkatrészt tartalmaz. A standard tápegység feszültsége 12 V DC vagy 24 V AC, ügyeljen arra, hogy a kamerának megfelelő tápegységet használja. A beszerelés előtt győződjön meg róla, hogy minden alkatrész le van választva az áramforrásról. Az üzemi környezetről szóló adatokat a termékek műszaki adatai között találja. Győződjön meg róla, hogy a fal képes megtartani a kamera és a keret össztömegének legalább négyszeresét. Az infravörös funkcióval rendelkező kamerák esetén az infravörös tükröződés megelőzése érdekében tartsa be a következő óvintézkedéseket: A kupolára lerakódott por vagy zsír infravörös tükröződést okozhat. Kérjük, ne távolítsa el a kupola védőfóliáját a szerelési művelet befejezése előtt. Ha por vagy zsírréteg van a kupola burkolatán, egy izopropil alkohollal megnedvesített, tiszta és puha ronggyal törölje át. Győződjön meg róla, hogy a kamera közelében nem találhatók tükröző felületek. A kamera infravörös fénye visszaverődhet a lencsébe, és tükröződést okozhat. 17

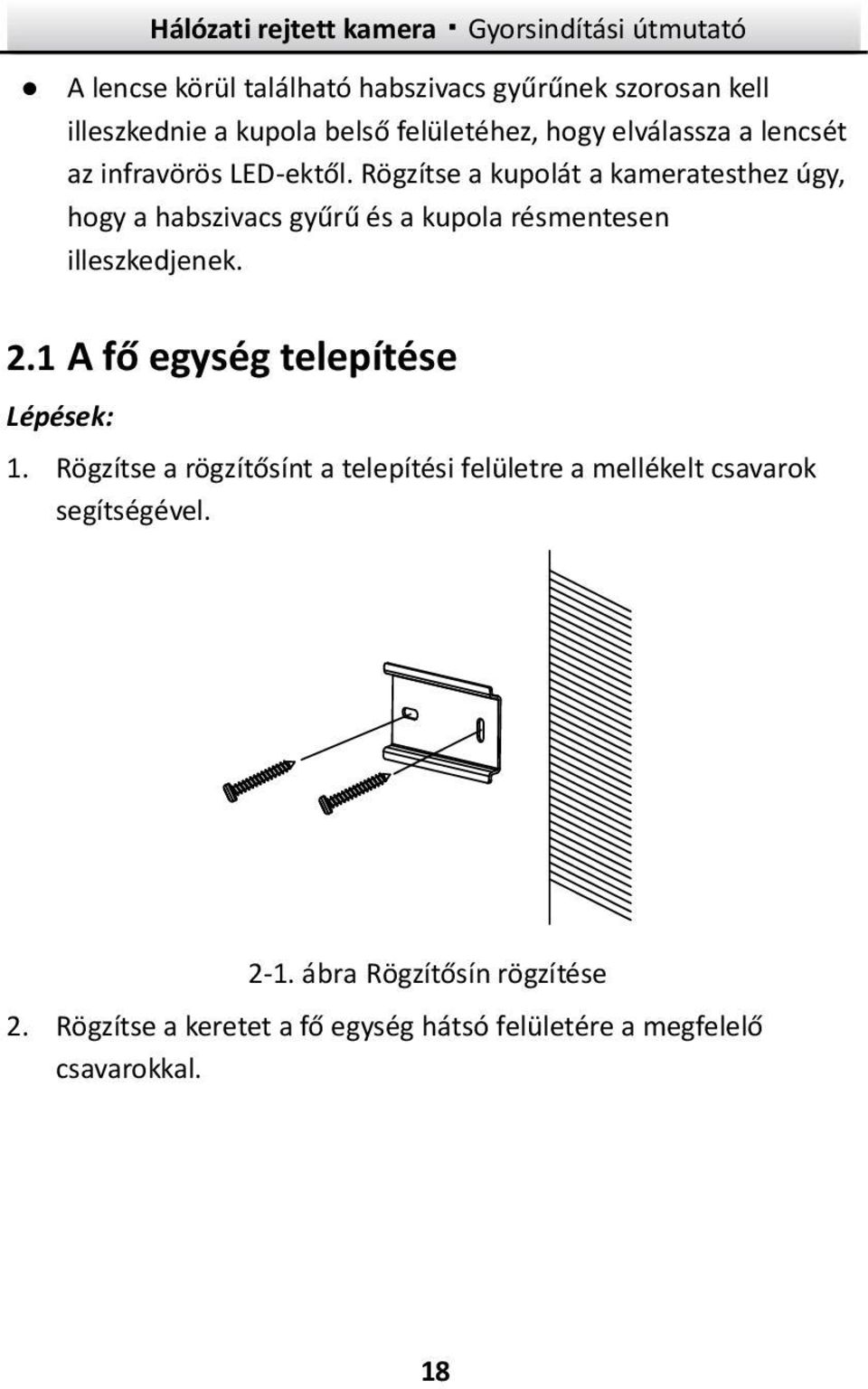

19 A lencse körül található habszivacs gyűrűnek szorosan kell illeszkednie a kupola belső felületéhez, hogy elválassza a lencsét az infravörös LED-ektől. Rögzítse a kupolát a kameratesthez úgy, hogy a habszivacs gyűrű és a kupola résmentesen illeszkedjenek. 2.1 A fő egység telepítése Lépések: 1. Rögzítse a rögzítősínt a telepítési felületre a mellékelt csavarok segítségével ábra Rögzítősín rögzítése 2. Rögzítse a keretet a fő egység hátsó felületére a megfelelő csavarokkal. 18

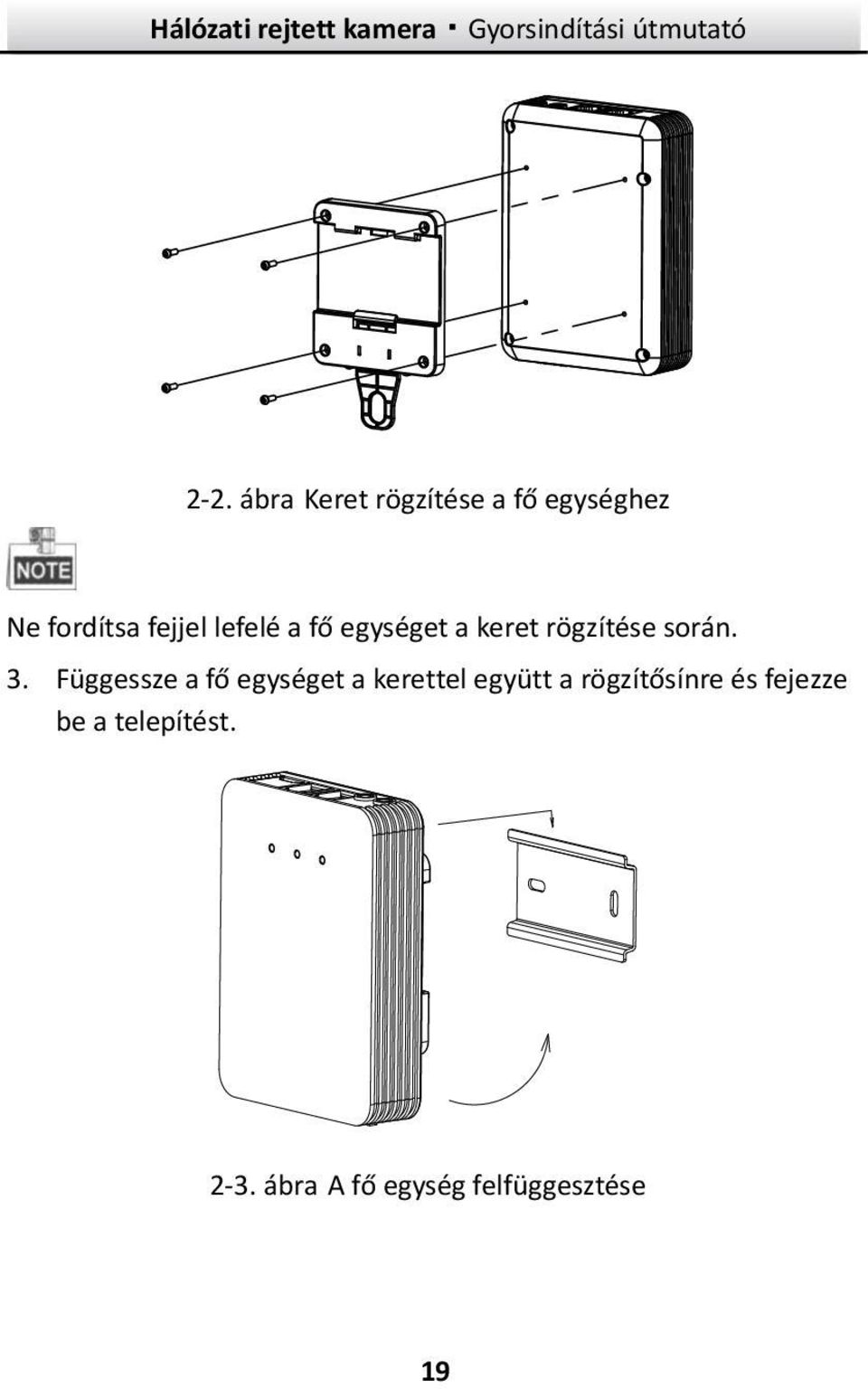

20 2-2. ábra Keret rögzítése a fő egységhez Ne fordítsa fejjel lefelé a fő egységet a keret rögzítése során. 3. Függessze a fő egységet a kerettel együtt a rögzítősínre és fejezze be a telepítést ábra A fő egység felfüggesztése 19

21 2.2 A blokk alakú érzékelőegység telepítése Ez a kamerasorozat a rejtett és látható telepítést egy díszítőfedéllel segíti Rejtett telepítés Ü gyeljen arra, hogy a szerelési felület alkalmas legyen a ragasztóval történő rögzítésre. Lépések: 1. Fúrjon bele a szerelési felületbe, lásd: 2-4. ábra ábra Fúrás a felületre Ügyeljen arra, hogy a lyuk kellően nagy legyen a kamera lencséje számára. 2. Távolítsa el a kereten lévő ragasztószalag egyik oldalát. Helyezze fel a keretet a szerelési felületre, a fúrt lyukhoz igazítva. 20

22 2-5. ábra A keret felhelyezése 3. Helyezze a blokk alakú érzékelőegységet a keretbe úgy, hogy meghajoljon. 4. Húzza meg a keret felső részén lévő rögzítőcsavart ábra A blokk alakú érzékelőegység behelyezése 21

23 2.2.2 Látható telepítés Lépések: 1. Rögzítse a blokk alakú érzékelőegységet a szerelési felületre csavarok segítségével, lásd: 2-7. ábra ábra A blokk alakú érzékelőegység rögzítése Cement felületre történő szereléskor használja a bővítőcsavart a kamera rögzítéséhez. Fa felületre történő szereléskor használja a menetvágó csavart a kamera rögzítéséhez. 5. Fedje le az érzékelőegységet a díszítőfedéllel. Lásd: 2-8. ábra. 22

24 2-8. ábra A fedél felhelyezése 2.3 A hengeres érzékelőegység telepítése Ez a kamerasorozat csak a rejtett telepítést támogatja. Ü gyeljen arra, hogy a szerelési felület alkalmas legyen a ragasztóval történő rögzítésre. Lépések: 1. Fúrjon bele a szerelési felületbe, lásd: 2-9. ábra. 23

25 2-9. ábra Fúrás a felületre Ügyeljen arra, hogy a lyuk kellően nagy legyen a kamera lencséje számára. 2. Távolítsa el a kereten lévő ragasztószalag egyik oldalát. Helyezze fel a keretet a szerelési felületre, a fúrási lyukakhoz igazítva. Lásd az alábbi ábrát ábra A keret felhelyezése 3. Helyezze a hengeres érzékelőt a körsínes keretben lévő szerelési lyukba. 4. Az érzékelő rögzítéséhez fordítsa el a zárókarimát. 24

26 2-11. ábra A hengeres érzékelő telepítése 2.4 A fix fókuszú érzékelőegység telepítése Lépések: 1. Rögzítse a keret alaprészét a mennyezethez a mellékelt csavarokkal ábra A mennyezeti rögzítőkeret rögzítése 2. Helyezze a keret fedelét az alaprészre 25

27 2-13. ábra A keretfedél felhelyezése 3. Csavarozza a keretet az alaprészhez ábra A keret csavarozása 26

28 Az igényeinek megfelelően rövidebb keret is választható. 4. Hurkolja össze a fix fókuszú egységet a keret hurkával és szorítsa meg a mellékelt csavarral. Lásd: ábra ábra A fix fókuszú egység hurkolása 5. Igazítsa az összeszerelt fix fókuszú egységet a kerethez és forgassa el az egységet a kerethez történő rögzítéshez ábra A fix fókuszú egység felszerelése a keretre 27

29 6. Lazítsa ki a gombot a megfigyelés szögének állításához majd húzza meg a rögzítőanyát a telepítés befejezéséhez. Knob Lock Nut ábra A szerelési művelet vége 28

30 3 A hálózati kamera beállítása LAN hálózaton keresztül A kezelő tudomásul veszi, hogy a kamera internetes vezérlése hálózati biztonsági kockázatokkal járhat. A hálózaton keresztül érkező támadások, illetve az információk kiszivárgásának elkerülése érdekében gondoskodjon a hálózat megfelelő védelméről. Ha a termék nem működik megfelelően, lépjen kapcsolatba a kereskedővel, vagy a legközelebbi szervizközponttal. 3.1 Huzalozás Csatlakoztassa a kamerát a hálózatra az alábbi ábráknak megfelelően: or Network Camera 半 球 Network Cable 3-1. ábra Közvetlen csatlakoztatás Computer Network Cable or 网 络 交 换 机 Network Cable or Network Camera 半 球 Computer 3-2. ábra Csatlakoztatás routeren vagy kapcsolón keresztül 29

31 3.2 A kamera aktiválása A kamera használata előtt az első aktiváláskor létre kell hoznia egy erős jelszót. A kamera aktiválható böngészőn, SADP szoftveren, illetve a szoftver kliensen keresztül. A kamera aktiválását az SADP szoftveren illetve a böngészőn keresztül történő aktiválás példáján mutatjuk be. A szoftver klienssel való aktiváláshoz lásd a hálózati kamera használati utasítását Aktiválás böngészőn keresztül Lépések: 1. Kapcsolja be a kamerát, és csatlakoztassa a hálózathoz. 2. Adja meg a kamera IP címét a böngésző címsorában, majd a kezelőfelület megnyitásához nyomja meg az Enter gombot. A kamera alapértelmezett IP címe Ahhoz, hogy a kamera az alapértelmezés szerint engedélyezze a DHCP protokollt, az SADP szoftveren keresztül kell aktiválnia a kamerát, majd ki kell keresnie az IP címet. 30

32 3-3. ábra Kezelőfelület (Web) 3. Hozzon létre egy jelszót, és írja be azt a jelszó mezőbe. ERŐS JELSZÓ JAVASOLT Fokozottan javasoljuk, hogy egy ön által választott erős jelszót adjon meg (amely legalább 8 karakteres és kis- és nagybetűket, számokat és speciális szimbólumokat tartalmaz), ezzel növelve a termék biztonságos használatát. Javasoljuk, hogy rendszeresen változtassa meg a jelszót, különösen fokozott biztonságot igénylő rendszerek esetén; a jelszó havi vagy heti módosításával hatékonyabban védi a terméket az illetéktelen hozzáféréstől. 4. Hagyja jóvá a jelszót. 5. Kattintson az OK gombra a jelszó mentéséhez és az élő kamerakép megnyitásához. 31

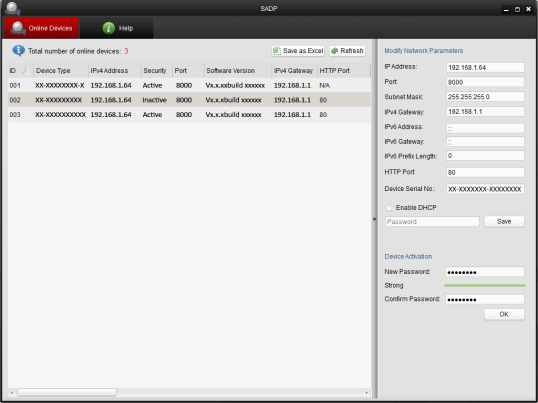

33 3.2.2 Aktiválás az SADP szoftverrel Az SADP szoftver az online eszköz észlelését, a kamera aktiválását, és a jelszó beállítását teszi lehetővé. Az SADP szoftvert a mellékelt lemezről, vagy a hivatalos weboldalról telepítheti. Kövesse a kamera aktiválásának lépéseit, a két másik aktiválási módot lásd a hálózati kamera használati utasításában. Lépések: 1. Futtassa az SADP szoftvert az online eszközök kereséséhez. 2. Ellenőrizze a talált eszközök állapotát a listán, és válassza ki az inaktív eszközt ábra SADP kezelőfelület 32

34 Az SADP szoftver több kamerát is képes egyidejűleg aktiválni. Részletekért lásd az SADP szoftver felhasználói kézikönyvét. 3. Hozzon létre egy jelszót, és írja be azt a jelszó mezőbe, majd erősítse meg. ERŐS JELSZÓ JAVASOLT Fokozottan javasoljuk, hogy egy ön által választott erős jelszót adjon meg (amely legalább 8 karakteres és kis- és nagybetűket, számokat és speciális szimbólumokat tartalmaz), ezzel növelve a termék biztonságos használatát. Javasoljuk, hogy rendszeresen változtassa meg a jelszót, különösen fokozott biztonságot igénylő rendszerek esetén; a jelszó havi vagy heti módosításával hatékonyabban védi a terméket az illetéktelen hozzáféréstől. 4. Kattintson az OK gombra a jelszó mentéséhez. A sikeres aktiválást a felugró ablakban ellenőrizheti. Ha az aktiválás sikertelen, kérjük, ellenőrizze, hogy a jelszó megfelel a követelményeknek, majd próbálkozzon újra. 3.3 Az IP cím módosítása Cél: A kamera eléréséhez és konfigurálásához a LAN (Local Area Network) hálózaton keresztül a vezérlő számítógéppel azonos alhálózathoz kell csatlakoztatni a kamerát. Ezután telepítse az SADP szoftvert vagy a szoftver klienst a hálózati kamera IP címének módosításához. Az IP cím módosítását az SADP szoftver példáján mutatjuk be. 33

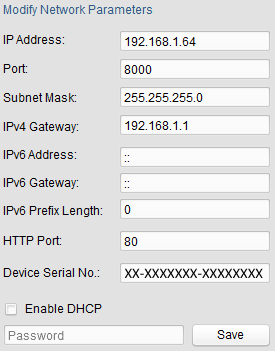

35 Lépések: 1. Futtassa az SADP szoftvert. 2. Válasszon ki egy aktív eszközt. Lásd a 3.2 fejezetet a kamera inaktív állapotban történő aktiválásához. 3. Módosítsa az eszköz IP címét manuálisan, vagy a DHCP protokoll engedélyezésével a számítógéppel azonos alhálózatra ábra Az IP cím módosítása 4. A módosított IP cím mentéséhez adja meg a jelszót. Az SADP támogatja az IP-címek kötegelt módosítását, a részletekért olvassa el az SADP kézikönyvet. 34

36 4 Hozzáférés böngészőn keresztül Rendszerkövetelmények: Operációs rendszer: Microsoft Windows XP SP1 vagy újabb CPU: 2,0 GHz vagy gyorsabb RAM: 1G vagy több Kijelző: vagy magasabb felbontás Böngésző: Internet Explorer 8.0 vagy újabb, Apple Safari vagy újabb, Mozilla Firefox 5.0 vagy újabb, illetve Google Chrome 18 vagy újabb Lépések: 1. Nyissa meg a böngészőt. 2. A böngésző címsorában adja meg a hálózati kamera IP címét, majd nyomja meg az Enter gombot a bejelentkezési felület megnyitásához. Az alapértelmezett IP cím Ha a kamera nincs aktiválva, aktiválja azt a 3.2 fejezetnek megfelelően. 3. Írja be a felhasználónevet és a jelszót. Az eszköz felhasználói fiókjait és felhasználói/kezelői engedélyeit a rendszergazdának kell beállítania. Törölje a szükségtelenné vált felhasználói/kezelői fiókokat és engedélyeket. 35

37 Az IP-cím zárolásra kerül, ha az admin felhasználó 7 alkalommal sikertelenül adta meg jelszavát (5 kísérlet a felhasználó/kezelő számára). 4. Kattintson a Bejelentkezés gombra ábra Bejelentkezési felület 5. Az élő kép megjelenítése és a kamera kezelése előtt telepítse a megfelelő beépülő modult. A beépülő modul telepítéséhez kövesse a képernyőn megjelenő utasításokat. Zárja be a böngészőt a bővítmény telepítésének befejezéséhez. 36

38 4-2. ábra A beépülő modul letöltése 6. A telepítés végén nyissa meg ismét a böngészőt, és ismételje meg a 2~4. lépéseket a bejelentkezéshez. A további konfigurációról szóló utasításokat lásd a hálózati kamera használati utasításában. 37
